ECO

Om

ECO-serien är driftsäkra och mindre batteribackuper för användning till passersystem, låssystem och annan last. Batteribackuperna har kontrollerad laddning (controlled charging) som förhindrar att batterier överladdas vilket förlänger dess livslängd betydligt.

Obs!

Enhet skall installeras på vägg, inomhus.

Temperaturen skall vara 15 - 30 °C.

Nätspänning skall vara bortkopplad under installation.

Endast personer med behörighet bör installera och underhålla.

Se installationsfilm

https://www.milleteknik.se/eco-s-och-eco-m-installation-och-driftsattning/

Namn, artikelnummer och e-nummer

Tabell 1. Namn, artikelnummer och e-nummer.

Namn	Artikelnummer	E-nummer
ECO 12V 10A M	ME01C10212P100	52 135 19
ECO 12V 5A S	SM01C10212P050	52 136 50
ECO 24V 10A M	ME01C10224P100	52 135 22
ECO 24V 3A S	SM01C10224P030	52 135 16
ECO 24V 5A M	ME01C10224P050	52 135 21

Revisioner och om detta dokuments utgåva

Gällande och senast publicerad utgåva av detta dokument finns på www.milleteknik.se.

Detta dokuments giltighet kan inte garanteras, då ny utgåva publiceras utan föregående meddelande.

Bruksanvisning på svenska i original^[1].

Bruksanvisning, tekniska data och översättningar av desamma kan innehålla fel. Det är alltid installatörens ansvar att installera produkten på ett säkert sätt.

Symboler

Tabell 2. Symbolförklaring

Symbol	Benämning	Förklaring
	Varning	Risk för elektrisk stöt, felaktig installation eller varma ytor. Förekommer i vissa manualer.
	Notera	Används för kompletterande information som förtydligar texten.
	Försiktighet / viktigt	Anger risk för skada på utrustning eller driftstörning. Används även för information som är viktig men inte säkerhetsrelaterad.
	Tips	Visar praktiska råd eller genvägar för installation, drift eller service.
	CE-märkning	Produkten uppfyller tillämpliga EU-direktiv och harmoniserade standarder.
	Läs manualen	Läs manual före installation och service.
	Släng ej i hushållsavfall	Produkten omfattas av WEEE-direktivet och får inte slängas med hushållsavfall, den skall återvinnas och lämnas till återvinningscentral.
	Återvinning	Emballage, produkter och annat material som ej innehåller elektronik skall återvinnas enligt lokala miljöbestämmelser.

Komponentöversikt

Vänster: ECO S (12 V). Höger ECO M (24 V).

Tabell 3. Komponentöversikt

Bokstav	Förklaring
A	Skåp i pulverlackad plåt.
B	Nätaggregat, plats och typ varierar med konfiguration.
C	Moderkort.
D	Kabelgenomföringar.
E	Plats för batterier.

Kapsling

Montering - väggmontage

Produkten ska monteras på stabil vägg eller montageplatta med tillräcklig bärighet för kapslingens vikt inklusive batterier.
Kapslingen monteras lodrätt.
Använd fyra skruvar med diameter 4–5 mm, beroende på underlag.
Rekommenderat avstånd mellan skruvhuvud och vägg bör vara 1,5-2 mm.
För montage på gipsvägg ska väggankare eller expander användas.
Vid montage på betong eller tegel används plugg eller motsvarande infästning.
För god ventilation bör minst 100 mm fritt utrymme finnas ovanför och på sidorna av kapslingen.
Enheten bör monteras på bekväm arbetshöjd, normalt mellan 1,4 och 1,8 m över golv.
Undvik placering i direkt solljus, nära värmekällor eller i miljöer med hög fuktighet eller damm.
För utomhusbruk ska endast kapslingar med angiven IP-klass för utomhusmiljö användas.
Montering ska utföras enligt gällande installationsregler och av behörig installatör.

Montering på vägg

Använd fyra för väggen lämpliga skruvar för att sätta upp kapslingen.

Avstånd mellan skruvhuvud och vägg bör vara 1,5–2 mm.

Lämna helst 100 mm luftspalt kring enheten.

Vänster: S-kapsling. Höger: M-kapsling.

Batterier - inkoppling

Inkoppling av batteri ECO S 12 V

Observera

Kontrollera batterispänning vid inkoppling. Innan installation skall spänningen på varje enskilt batteri mätas. Koppla aldrig ihop två batterier vars polspänning skiljer mer än 0,4 V. En för stor spänningsskillnad kan tyda på ett skadat batteri och leda till försämrad prestanda, batteriskador eller överhettning med risk för brand.

Figur 1. Inkoppling av batterier

Vänster ECO 12V med 1 batteri. Höger ECO 12 V med två batterier.

12 V med ett batteri: Batterikablar från moderkort kopplas på batteri plus- och minuspol. Batterisäkring sitter på kretskort.

12 V med två batterier: Batterikablar från moderkort kopplas på batteri plus- och minuspol på varsitt batteri. Säkringar skall kopplas på varje batteris pol. En säkring på minuspoler och en säkring på pluspoler.

Notera

Säkringar som följer med enheten i en påse skall inte användas när 1 batteri används.

Inkoppling av batterier, 24V

Observera

Nätspänning bör vara bortkopplad vid inkoppling av batterier

Skjut in batterier från sidan med batteripolerna mot mitten. Använd bara nya batterier vid installation och batteribyte.
Koppla på säkringar på batterier. Anslut röd kabel till + (plus) och svart kabel till - (minus)
Koppla på kablar från batteribackup på batterier. Anslut röd kabel till + (plus) och svart kabel till - (minus)

Figur 2. Skjut in batteriet från sidan med batteripolerna mot mitten.

Bilden visar hur kablar skall kopplas i M-kapsling. Inkoppling är densamma i den mindre S-kapslingen.

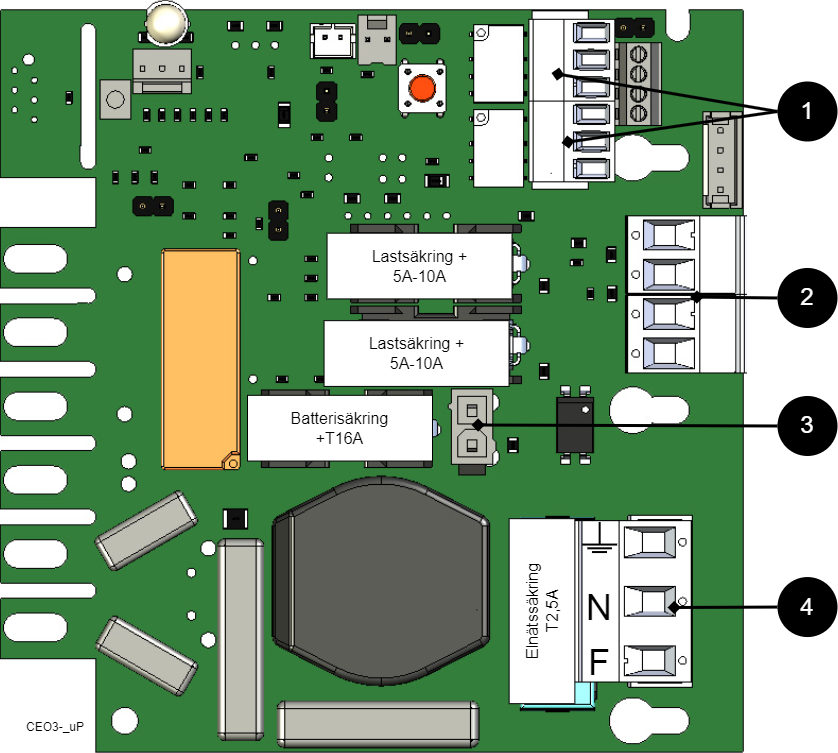

CEO3-ECO

Moderkort beskrivning

Kortet har flera anslutningar, nedan beskrivs de som behövs för att koppla in enheten.

Driftsättning

För att minimera risken för fel som kan uppstå i samband med kortslutning skall anslutningar till moderkort ske i denna ordning^[2].

Tabell 4. Anslut i denna ordning

Nr	Förklaring
1	Anslut larm.
2	Anslut last.
3	Anslut batterier.
4	Anslut elnät.

Anslut larm

Anslut larm på plint P3.

Tabell 5. Anslut larm P3

P3:4-6	Förklaring
Summalarm
P3:4	NC
P3:5	Com
P3:6	NO

Anslut last

Tabell 6. Lastanslutningar

Nummer på kretskort	Förklaring
P2:1	Anslutning för last 1 +.
P2:2	Anslutning för last 1 -.
P2:3	Anslutning för last 2 +.
P2:4	Anslutning för last 2 -.

Maxström

Maxström får ej överskridas. Maxström står angiven på märkskylt på enheten.

Fara

Nätspänning skall vara frånkopplad vid arbete med skalade kablar. Det är installatörens ansvar att tillse att korrekt kompetens finns för inkoppling av 230 V till enheten. Maximal kabelarea är 4 mm²

Anslut elnät till moderkort med plint

Säkra F och N med buntband.

Viktigt

Elnätskablage skall hållas åtskilt annat kablage för att undvika EMC-störningar.

Viktigt

Skyddsjorden (PE) ska anslutas till PE-plinten på moderkortet. Moderkortet jordas via sina monteringspunkter i kapslingen, vilket säkerställer korrekt potentialutjämning mellan kretskort och kapsling. Även locket är jordat genom jordkabel/ jordfläta mellan lock och kapsling för att upprätthålla kontinuitet och EMC-funktion.

Figur 3. Anslut elnät på moderkort

Anslut elnätskablage på plint innan den sätts tillbaka på moderkort. Säkra F och N med buntband.

Tabell 7. Anslutningar elnät

Bokstav	Förklaring
F	Fas
N	Noll
PE	Skyddsjord

Anslutning elnät 230 V AC på kretskort

Kontrollera så att markeringen på kretskortet stämmer överens med kabelordningen på plinten.

Styr larmgräns

Larmgräns = batterinivå där enheten skickar larm vid nätavbrott. Ingen larmindikering sker förrän batteriet når under angiven gräns i tabellen.

Tabell 8. Larmgräns vid låg batterispänning

Larmgräns vid låg batterispänning	JU2 med bygel^[a]	JU2 utan bygel
Larm när batterispänning sjunker under:	12,0 V	13,2 V
Larm när batterispänning sjunker under:	24,0 V	26,5 V
^[a]Enheten levereras med bygel på JU2

Säkringar

Tabell 9. Säkringar.

Enhet	Säkring	Typ	Förklaring
Samtliga	F1	T2,5A	Elnätssäkring
ECO 24V 3A S	F2, F6	T3A	Lastsäkring +
ECO 12V 5A S ECO 24V 5A M	F2, F6	T5A	Lastsäkring +
ECO 12V 10A M ECO 24V 10A M	F2, F6	T10A	Lastsäkring +
Samtliga	F7	T16A	Batterisäkring

Varning för byte av säkringar (strömstyrka, A)

Skaderisk föreligger om säkring byts till en större än vad enheten levereras med. Säkringens funktion är att skydda ansluten last och dess lastkablage mot skada och brand. Det går inte att byta säkring till en större för att öka strömuttag.

Larm som visas på skåplucka / indikeringsdiod

I normalläge visar indikeringsdioden ett fast grönt sken.

Tabell 10. Larm som visas på skåplucka / indikeringsdiod.

Indikeringsdioden visar	Förklaring
Fast grönt sken	Normaldrift.
Fast rött sken	Underspänning, lyser rött vid nätavbrott tills dess att batterispänning sjunker under larmgräns.

Vid driftsatt system: Är indikeringsdioden släckt har djupurladdningsskydd trätt i kraft.

Produktblad - Tekniska data

Produktblad / tekniska data

Figur 4. ECO S

ECO S finns för montering på vägg.

Figur 5. ECO M

ECO M finns för montering på vägg.

Tekniska specifikationer

Dessa tekniska specifikationer kan ändras utan föregående meddelande.

Namn, artikelnummer och e-nummer

Tabell 11. Namn, artikelnummer och e-nummer.

Namn	Artikelnummer	E-nummer
ECO 12V 10A M	ME01C10212P100	52 135 19
ECO 12V 5A S	SM01C10212P050	52 136 50
ECO 24V 10A M	ME01C10224P100	52 135 22
ECO 24V 3A S	SM01C10224P030	52 135 16
ECO 24V 5A M	ME01C10224P050	52 135 21

Om

Användningsområde

ECO strömförsörjer passersystem, låssystem och andra säkerhetsprodukter i en fastighet som drivs av 12 V DC eller 24 V DC. Likriktaren i strömförsörjningen omvandlar 230 V DC ner till 12 V DC eller 24 V DC. Batterier driver, exempelvis passersystemet, vidare när elnätet går ner. Lång livslängd, energieffektiv och support finns tillgänglig om något skulle krångla, nu eller om 10 år.

Larm

Enheten larmar för:

Underspänning/låg batterispänning.

Fast installation

Produkten är avsedd för fast installation. Installation skall utföras av behörig installatör.

Test av batteribackup innan installation av 230 V

Test, ”cold start” betyder att batteribackupen kan driftsättas med endast batterierna anslutna utan att batteribackupen är ansluten till 230 V. Detta är praktiskt om montören ej är behörig elektriker men ändå vill kunna prova systemet.

Regelverk och certifieringar

Krav som produkten uppfyller

Tabell 12. Produkten uppfyller följande krav.

EMC:

EMC Direktivet 2014/30EU

El (LVD):

Lågspänningsdirektivet: 2014/35/EU

CE:

CE direktivet enligt:765/2008

Maskindirektivet

Produkten ingår i elektriska system, omfattas av relevanta el- och säkerhetsdirektiv och är inte en maskin enligt Maskindirektivet (2006/42/EG).

Ekodesign

Milletekniks produkter är avsedda för professionell användning och omfattas därför inte direkt av ekodesignförordningen (EU 2019/1782). Eftersom vissa komponenter kan omfattas redovisar vi ändå relevant information där det är tillämpligt^[a] för att ge våra kunder trygghet i sitt val.

^[a]Standyförbrukning och effekt.

Verkningsgrad (%) ^[a]	Standby-förbrukning, typisk (W):
87 %	0,90 W
88 %	1,10 W
87 %	1,50 W
88 %	1,70 W
89 %	1,70 W
^[a]Vid nominell last.

Förväntad drifttid vid strömavbrott (nya batterier)

Tabell 13. Förväntad drifttid vid strömavbrott (gäller nya batterier):

Systemspänning	Antal batterier	Batterityp	Last: 0,1 A	Last: 0,3 A	Last: 0,6 A	Last: 1 A	Last: 1,5 A	Last: 2 A
12 V	1 st.	2,3 Ah	12 h	4 min	2 h	1 h	40 min	20 min
12 V	1 st.	7,2 Ah	42 h	19 h	10 h	5 h	3 h	2 h
24 V	2 st.	2,3 Ah	12 h	4 h	2 h	1 h	40 min	20 min
24 V	2 st.	4,5 Ah	24 h	8 h	4 h	2 h	1,5 h	40 min

Kretskort - Tekniska data

Tekniska data, moderkort: CEO3

Tabell 14. Styrkort, batteribackup

Info	Förklaring
Artikelbenämning	CEO3-ECO
Produktbeskrivning	CEO 3 är nästa generations kretskort för enklare batteribackuper. Avancerade funktioner som tidigare inte var möjliga i enklare batteribackuper är nu tillgängliga som standardutförande. CEO 3 är ett driftsäkert hjärta i enklare batteribackuper med färre komponenter än tidigare vilket minskar miljöpåverkan.
Mått	120 x 55 mm x 52 mm
Egenförbrukning	50 mA
Säkringar	Se tabell: Säkringar.
Utgångar	Utgång: två lastutgångar som är prioriterade lastutgångar (= alltid spänning).
Avsäkring	Lastutgång: + avsäkrad, se tabell
Maxlast	Maxlast är 10 A per lastutgång (T2A sitter monterat från fabrik) och kortets totala last får ej överstiga 16 A.
Larmutgängar	en
Larm	Underspänning, lyser rött vid nätavbrott tills dess att batterispänning sjunker under larmgräns.
Larm via	Larm på potentialfri reläkontakt. Potentialfri växling. Slutning CO/NO.
Indikering	Lysdiod som visar driftstatus, larm och fel.

Styr larmgräns med JU2

Styr larmgräns

Larmgräns = batterinivå där enheten skickar larm vid nätavbrott. Ingen larmindikering sker förrän batteriet når under angiven gräns i tabellen.

Tabell 15. Larmgräns vid låg batterispänning

Larmgräns vid låg batterispänning	JU2 med bygel^[a]	JU2 utan bygel
Larm när batterispänning sjunker under:	12,0 V	13,2 V
Larm när batterispänning sjunker under:	24,0 V	26,5 V
^[a]Enheten levereras med bygel på JU2

Säkringar

Tabell 16. Säkringar.

Enhet	Säkring	Typ	Förklaring
Samtliga	F1	T2,5A	Elnätssäkring
ECO 24V 3A S	F2, F6	T3A	Lastsäkring +
ECO 12V 5A S ECO 24V 5A M	F2, F6	T5A	Lastsäkring +
ECO 12V 10A M ECO 24V 10A M	F2, F6	T10A	Lastsäkring +
Samtliga	F7	T16A	Batterisäkring

Varning för byte av säkringar (strömstyrka, A)

Nätaggregat

Nätaggregat - Tekniska Data RS-75-12

Sitter i:
ECO 12V 5A S

Info	Förklaring
Utspänning	13,6 V
Utström	0 A - 6 A
Utspänning, ripple	120 mVp-p
Överspänning	13,8 V - 16,2 V
Utspänning återuppladdning, ripple/strömbegränsning	Mindre än 0,6 Vp-p
Verkningsgrad	84,5 %
Strömbegränsning	110 % - 180 %
Konstantspänning	+/- 1,0 %
Reglernoggrannhet	+ / - 0,5 %
Ingångsström (230 V)	1,2 A
Nätspänningsfrekvens	47 Hz- 63 Hz
Nätspänning	85 V AC - 264 V AC
Märkeffekt	25,2 W
Temperaturområde	-30°C - +70°C
Luftfuktighetsområde	20 % - 90 % RH icke kondenserade
_{Nätaggregatet är anpassat och kalibrerat med batteribackupens hård-/mjukvara. Endast nätaggregat som är anpassade och kalibrerade får användas. Kontakta support vid byte av nätaggregat. Användning av nätaggregat som kommer från annan källa kan orsaka skador som inte täcks av garantin. Garanti upphävs om nätaggregat (från annan källa än support/anvisat från support) som ej är korrekt kalibrerat används.}

Nätaggregat - Tekniska Data LRS-150-12

Sitter i:
ECO 12V 10A M

Info	Förklaring
Utspänning	13,6 V
Utström	0 A - 12,5 A
Utspänning, ripple	150 mVp-p
Överspänning	13,8 V - 16,2 V
Utspänning återuppladdning, ripple/strömbegränsning	Mindre än 0,6 Vp-p
Verkningsgrad	87,5 %
Strömbegränsning	110 % - 140 %
Konstantspänning	+/- 0,5 %
Reglernoggrannhet	* / - 1,0 %
Ingångsström (230 V)	1,7 A
Nätspänningsfrekvens	47 Hz- 63 Hz
Nätspänning	230 V AC - 240 V AC
Märkeffekt	150 W
Temperaturområde	-30°C - +70°C
Luftfuktighetsområde	20 % - 90 % RH icke kondenserade
_{Nätaggregatet är anpassat och kalibrerat med batteribackupens hård-/mjukvara. Endast nätaggregat som är anpassade och kalibrerade får användas. Kontakta support vid byte av nätaggregat. Användning av nätaggregat som kommer från annan källa kan orsaka skador som inte täcks av garantin. Garanti upphävs om nätaggregat (från annan källa än support/anvisat från support) som ej är korrekt kalibrerat används.}

Nätaggregat - Tekniska Data LRS-75-24

Sitter i:
ECO 24V 3A S

Info	Förklaring
Utspänning	27,3 V
Utström	0 - 3,2 A
Utspänning, ripple	150 mVp-p
Överspänning	28,8 V - 33,6 V
Utspänning återuppladdning, ripple/strömbegränsning	Mindre än 0,6 Vp-p
Verkningsgrad	90 %
Strömbegränsning	110 % - 150 %
Konstantspänning	+/- 1,0 %
Reglernoggrannhet	* / - 0,5 %
Ingångsström (230 V)	0,85 A
Nätspänningsfrekvens	47 Hz- 63 Hz
Nätspänning	85 V AC - 264 V AC
Märkeffekt	76,8 W
Temperaturområde	-30°C - +70°C
Luftfuktighetsområde	20 % - 90 % RH icke kondenserade
_{Nätaggregatet är anpassat och kalibrerat med batteribackupens hård-/mjukvara. Endast nätaggregat som är anpassade och kalibrerade får användas. Kontakta support vid byte av nätaggregat. Användning av nätaggregat som kommer från annan källa kan orsaka skador som inte täcks av garantin. Garanti upphävs om nätaggregat (från annan källa än support/anvisat från support) som ej är korrekt kalibrerat används.}

Nätaggregat - Tekniska Data LRS-150-24

Sitter i:
ECO 24V 5A M

Info	Förklaring
Utspänning	27,3 V
Utström:	0 A - 6,5 A
Utspänning, ripple	200 mVp-p
Överspänning	28,8 V - 33,6 V
Utspänning återuppladdning, ripple/strömbegränsning	Mindre än 0,6 Vp-p
Verkningsgrad	89 %
Strömbegränsning	110 % - 140 %
Konstantspänning	+/- 0,5 %
Reglernoggrannhet	+ / - 1,0 %
Ingångsström (230 V)	1,7 A
Nätspänningsfrekvens	47 Hz- 63 Hz
Nätspänning	230 V AC - 240 V AC
Märkeffekt	156 W
Temperaturområde	-30°C - +70°C
Luftfuktighetsområde	20 % - 90 % RH icke kondenserade
_{Nätaggregatet är anpassat och kalibrerat med batteribackupens hård-/mjukvara. Endast nätaggregat som är anpassade och kalibrerade får användas. Kontakta support vid byte av nätaggregat. Användning av nätaggregat som kommer från annan källa kan orsaka skador som inte täcks av garantin. Garanti upphävs om nätaggregat (från annan källa än support/anvisat från support) som ej är korrekt kalibrerat används.}

Nätaggregat - Tekniska Data RSP-320-24

Sitter i:
ECO 24V 10A M

Info	Förklaring
Utspänning	27,3 V
Utström	0 A - 13,4 A
Utspänning, ripple	150 mVp-p
Överspänning	27,6 V - 32,4 V
Utspänning återuppladdning, ripple/strömbegränsning	Mindre än 1,2 Vp-p
Verkningsgrad	89 %
Strömbegränsning	105 % - 135 %
Konstantspänning	+/- 0,5 %
Reglernoggrannhet	+/- 1,0 %
Ingångsström (230 V)	2 A
Nätspänningsfrekvens	47 Hz- 63 Hz
Nätspänning	230 V AC - 240 V AC
Märkeffekt	321,6 W
Temperaturområde	-30°C - +70°C
Luftfuktighetsområde	20 % - 90 % RH icke kondenserade
_{Nätaggregatet är anpassat och kalibrerat med batteribackupens hård-/mjukvara. Endast nätaggregat som är anpassade och kalibrerade får användas. Kontakta support vid byte av nätaggregat. Användning av nätaggregat som kommer från annan källa kan orsaka skador som inte täcks av garantin. Garanti upphävs om nätaggregat (från annan källa än support/anvisat från support) som ej är korrekt kalibrerat används.}

Tekniska data kapsling

Kapslingar - Tekniska Data S

Info	Förklaring
Namn	S
Kapslingsklass	IP 20
Mått	Höjd: 230 mm, bredd: 216 mm, djup: 85 mm.
Höjdenheter	-
Montering	Vägg
Omgivningstemperatur	+5 °C - +40 °C. För bästa batteri-livslängd: +15 °C till +25 °C.
Omgivning	Miljöklass 1, inomhus. 20% ~ 90% relativ fuktighet
Material	Pulverlackerad plåt
Färg	Vit
Kabelgenomföringar, antal	3
Batterier som får plats i kapsling	1 stycken 12 V, 2,3 Ah. 2 stycken 12 V, 2,3 Ah. 2 stycken 12 V, 4,5 Ah.
Fläkt	Nej

Kapslingar - Tekniska Data M

Info	Förklaring
Namn	M
Kapslingsklass	IP 20
Mått	Höjd: 272 mm, bredd: 344 mm, djup: 115 mm.
Höjdenheter	-
Montering	Vägg
Omgivningstemperatur	+5 °C - +40 °C. För bästa batteri-livslängd: +15 °C till +25 °C.
Omgivning	Miljöklass 1, inomhus. 20% ~ 90% relativ fuktighet
Material	Pulverlackerad plåt
Färg	Vit
Kabelgenomföringar, antal	5
Batterier som får plats	2 stycken 12 V 7.2 Ah. 2 stycken 12 V 14 Ah.
Fläkt	Nej: 5 A, 12 V -24 V enheter. Ja: 10 A, 24 V enheter.

Länkar

Produkter är föremål för uppdateringar, du hittar alltid den senaste informationen på www.milleteknik.se.

ECO

Garanti, support, tillverkningsland och ursprungsland

Garanti

Produkten har två års garanti, från inköpsdatum (om inget annat avtalats). Kostnadsfri support under garantitiden nås på support@milleteknik.se eller telefon, +46 31-34 00 230. Ersättning för res- och eller arbetstid i samband med lokalisering av fel, installerande av reparerad eller utbytt vara ingår ej i garantin. Kontakta Milleteknik för mer information. Milleteknik ger support under produktens livslängd, dock som längst 10 år efter inköpsdatum. Byte till likvärdig produkt kan förekomma om Milleteknik bedömer att reparation inte är möjlig. Kostnader för support tillkommer efter det att garantitiden har gått ut.

CE-märkning

På varje produkt sitter en CE-etikett med information om produkten och kontaktuppgifter till tillverkare. Saknar du något eller behöver mer information då skall du främst vända dig till återförsäljare som också skall kunna svara på frågor om garanti och support. Du kan alltid vända dig till tillverkaren om du har frågor om produktens prestanda.

Support

Behöver du hjälp med installation eller inkoppling?

Du hittar svar på många frågor på: www.milleteknik.se/support

Telefon: 031- 340 02 30, e-post: support@milleteknik.se.

Support har öppet: måndag-torsdag 08:00-16:00, fredagar 08:00-15:00. Stängt 11:30-13:15.

Reservdelar

Kontakta support för frågor om reservdelar.

Support efter garantitiden

Milleteknik ger support under produktens livslängd, dock som längst 10 år efter inköpsdatum. Byte till likvärdig produkt kan förekomma om tillverkare bedömer att reparation inte är möjlig. Kostnader för support tillkommer efter det att garantitiden har gått ut.

Frågor om produkters prestanda?

Telefon till försäljning: 031- 340 02 30, e-post: sales@milleteknik.se

Kontakta oss

Milleteknik AB

Ögärdesvägen 8 B

433 30 Partille

Sverige

+46 31-34 00 230

www.milleteknik.se

Tillverkningsland

Sverige

Tillverkare

Designad och producerad av Milleteknik AB

Batterier

Batterier ingår ej

Batterier säljs separat.

2,3 Ah, 12 V AGM-batteri

Batterityp	V	Ah
Underhållsfritt AGM, blysyra-batteri.	12 V	2,3 Ah

Tabell 17. 6+ Design life* batteri

Artikelnummer	E-nummer	Artikelnamn	Terminal	Mått. Höjd, bredd, djup	Vikt per styck	Fabrikat
MT113-12V02-01	5230578	UPLUS 12V 2,3Ah 6+ Design life batteri	Flatstift 4,8 mm	60x178x35 mm	1,0 kg	UPLUS

4,5 Ah 12 V AGM-batteri

Batterityp	V	Ah
Underhållsfritt AGM, blysyra-batteri.	12 V	4,5 Ah

Tabell 18. 6+ Design life* batteri

Artikelnummer	E-nummer	Artikelnamn	Terminal	Mått. Höjd, bredd, djup	Vikt per styck	Fabrikat
MT113-12V04-01	5230577	UPLUS 12V 4,5Ah 6+ Design life batteri	Flatstift 4,8 mm	107x90x70 mm	1,5 kg	UPLUS

Reservdrifttider - översikt

Tabellen visar beräknad och förväntad reservdrifttid vid olika belastningar på batteribackupen.

Viktigt

Detta är en vägledning och alla tider är ungefärliga och kan avvika från faktiskt tider. Last, temperatur och andra faktorer spelar in varför exakt tid ej kan lämnas.

Gäller nya batterier.

Strömstyrka och batterier varierar med konfiguration, kontrollera om konfigurationen klarar batterier och strömstyrka.

Tabell 19. Reservdrifttider 12 V enheter - utan batteribox

Medelström	14 Ah 2 st 7,2 Ah batterier)	28 Ah (2 st 14 Ah batterier)	40 Ah (2 st. 20 Ah batterier)
Belastning	Reservdrifftid (ca), minuter
1 A	485	970	1300
2 A	380	560	810
4 A	165	330	490
6 A	120	245	360
8 A	100	210	310
10 A	80	160	240

Tabell 20. Reservdrifttider 24 V enheter - utan batteribox

Medelström	7,2 Ah	14 Ah	28 Ah	45 Ah
Belastning	Reservdrifttid (ca), minuter
0,5 A	450	820	1650	2350
1 A	260	485	970	1460
2 A	150	280	560	920
4 A	90	165	335	550
6 A	67	125	245	405
8 A	57	105	210	350
10 A	44	80	160	270
12 A	38	70	140	235
14 A	33	60	120	200
16 A	28	50	100	170
18 A	25	45	89	150
20 A	23	42	84	142

Tabell 21. Reservdrifttider 24 V enheter - med batteribox, 28 Ah - 70 Ah

Medelström	28 Ah	42 Ah	65 Ah	70 Ah
-	4 batterier (14 Ah)	6 batterier (14 Ah)	4 batterier (20Ah + 45 Ah)	10 batterier (7 Ah)
Belastning	Reservdrifttid (ca), minuter
0,5 A	1650	2090	5574	3440
1 A	970	865	3252	2118
2 A	560	815	1770	1329
4 A	335	490	930	864
6 A	245	360	600	605
8 A	210	310	426	544
10 A	160	240	342	414
12 A	140	210	270	363
14 A	120	180	234	311
16 A	100	150	204	286
18 A	90	130	150	254
20 A	84	126	138	241

Med reservation för felskrivningar.

Adress och kontaktuppgifter

Milleteknik AB

Ögärdesvägen 8 B

433 30 Partille

031-340 02 30

www.milleteknik.se

^[1]Översättning på annat språk än svenska är endast vägledande och ej säkert granskade. Översättning skall alltid kontrolleras mot det svenska originalet för att säkerställa korrekt information.

^[2]Kort kan skilja sig något beroende på konfiguration.

ECO

ECO 12V 5A S, ECO 24V 3A S, ECO 12V 10A M, ECO 24V 5A M, ECO 24V 10A M

Om

Obs!

Se installationsfilm

Namn, artikelnummer och e-nummer

Revisioner och om detta dokuments utgåva

Symboler

Komponentöversikt

Komponentöversikt

Kapsling

Montering - väggmontage

Montering på vägg

Batterier - inkoppling

Inkoppling av batteri ECO S 12 V

Observera

Notera

Inkoppling av batterier, 24V

Observera

CEO3-ECO

Moderkort beskrivning

Driftsättning

Anslut larm

Anslut last

Maxström

Fara

Anslut elnät till moderkort med plint

Viktigt

Viktigt

Anslutning elnät 230 V AC på kretskort

Styr larmgräns

Säkringar

Varning för byte av säkringar (strömstyrka, A)

Larm som visas på skåplucka / indikeringsdiod

Produktblad - Tekniska data

Produktblad / tekniska data

Tekniska specifikationer

Namn, artikelnummer och e-nummer

Om

Användningsområde

Larm

Fast installation

Test av batteribackup innan installation av 230 V

Regelverk och certifieringar

Krav som produkten uppfyller

Förväntad drifttid vid strömavbrott (nya batterier)

Kretskort - Tekniska data

Tekniska data, moderkort: CEO3

Styr larmgräns med JU2

Styr larmgräns

Säkringar

Varning för byte av säkringar (strömstyrka, A)

Nätaggregat

Nätaggregat - Tekniska Data RS-75-12

Nätaggregat - Tekniska Data LRS-150-12

Nätaggregat - Tekniska Data LRS-75-24

Nätaggregat - Tekniska Data LRS-150-24

Nätaggregat - Tekniska Data RSP-320-24

Tekniska data kapsling

Kapslingar - Tekniska Data S

Kapslingar - Tekniska Data M

Länkar

Garanti, support, tillverkningsland och ursprungsland

Garanti

CE-märkning

Support

Reservdelar

Support efter garantitiden

Frågor om produkters prestanda?

Kontakta oss

Tillverkningsland

Tillverkare

Batterier

Batterier ingår ej

2,3 Ah, 12 V AGM-batteri

4,5 Ah 12 V AGM-batteri

Reservdrifttider - översikt

Viktigt

Adress och kontaktuppgifter
