Om NEO
NEO används normalt i säkerhetsanläggningar där kraven är högre gällande fler funktioner, larmfunktioner, längre reservdrifttider eller när batteribackupen skall hantera högre belastningar.
Om översättning av detta dokument
Bruksanvisning och andra dokument är i originalspråk på Svenska. Andra språk är maskinöversatta och ej granskade, fel kan förekomma.
Läs detta först!
Om det är möjligt, lämna 100 mm fritt utrymme.
Systemet är avsett för bruk i kontrollerad inomhusmiljö.
Endast personer med behörighet bör installera och underhålla systemet.
Det är installatörens ansvar att systemet är lämpad för avsett bruk.
Dokument som medföljer systemet skall förvaras i det eller i dess omedelbara närhet.
Ventilation skall ej övertäckas. Nätspänning bör vara bortkopplad under installation.
Alla uppgifter med reservation för ändringar.
Vid installation av denna produkt erkänner och accepterar installatören denna produkts begränsningar som de är beskrivna i denna manual.
Bruksanvisning i original.
Komponentöversikt
KomponentöversiktNEO FLX M
Bokstav | Förklaring |
|---|---|
A | Konsol, vändbar för montering i vägg eller 19" rack. |
B | Tillval: Sabotagekontakt |
C | Skåp i pulverlackad plåt. |
D | Plats för tillvalskort |
E | Nätaggregat, sitter på baksidan i vissa konfigurationer. |
F | Kabelgenomföringar. |
G | Moderkort. |
H | Låsbar dörr. |
I | Plats för batterier. |
Kapsling
Konsol
Medföljande konsoler kan fästas på två sätt: Vid montering på vägg skall konsolerna sitta bakåt, mot vägg. Vid montering i 19” rack skall konsolen sitta i framkant på enheten.
Nr | Förklaring |
|---|---|
A | Konsol skjuts in nedifrån och upp. |
B | Gem klickar i när konsol sitter korrekt. |
Montering
Använd lämplig skruv för montering på vägg eller i 19" rack. Skruv för montering på vägg eller i rack ingår ej.
Batterier - inkoppling

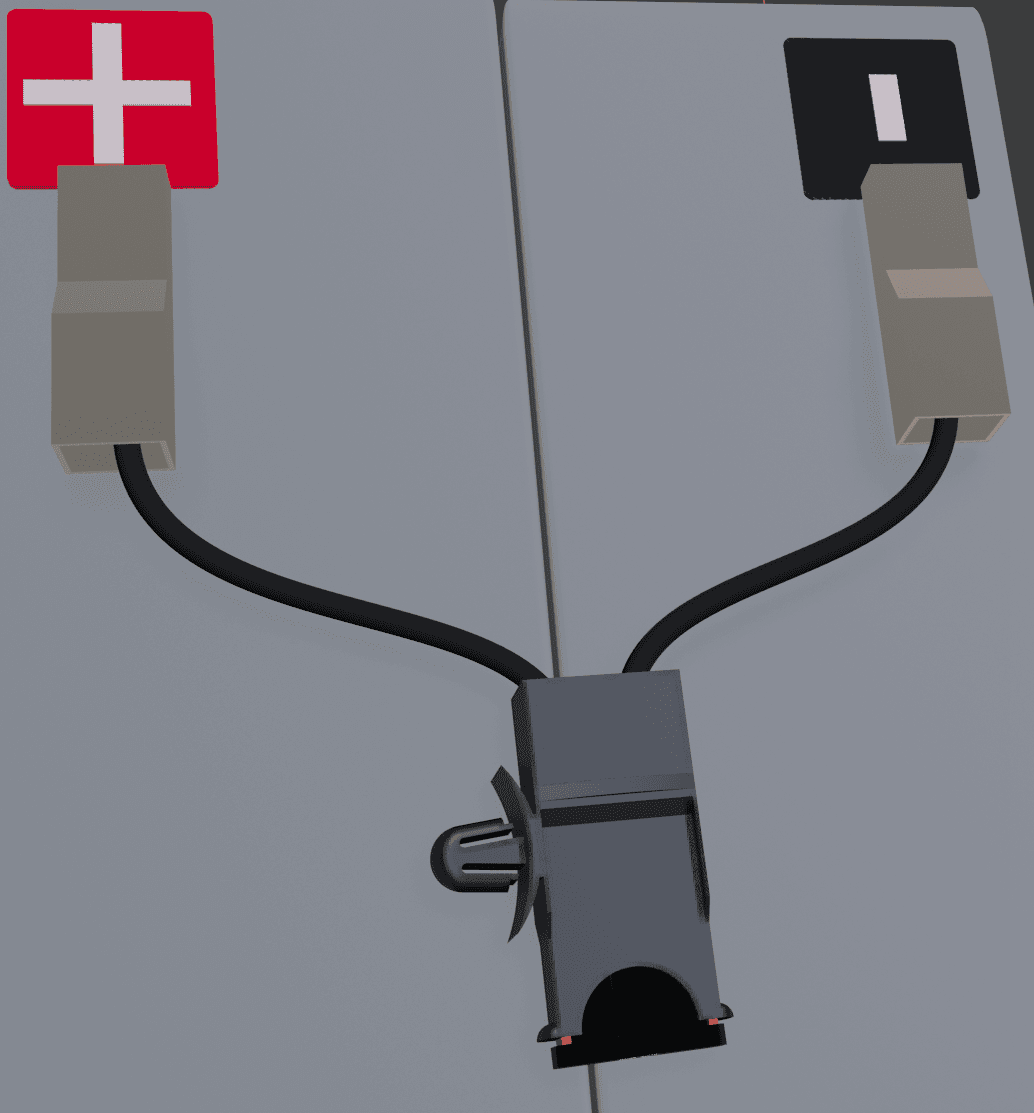

Anslut batterisäkring / bladsäkring
Schema - Inkoppling av batterier, 24 V
Batterikablage är monterat på moderkortet vid leverans. Bilder nedan visar endast hur kablage skall kopplas.
Placera batterierna i skåpet med batteripolerna utåt, mot skåpluckan.
Anslut batterikablaget till batteriet. Röd kabel på plus och svart kabel på minus.
Bryt, om möjligt, nätspänning vid inkoppling och batteribyte.
Anslut batterikablage på rätt poler. Vid felkoppling kan utrustning skadas.
Moderkort beskrivning
Anslut i denna ordning
För att minimera risken för fel som kan uppstå i samband med kortslutning skall anslutningar till moderkort ske i denna ordning.
Nr | Förklaring |
|---|---|
1 | Anslut larm. |
2 | Anslut last. |
3 | Anslut batterier |
4 | Anslut elnät. |
På Kretskort | Förklaring |
|---|---|
D6 | Indikeringsdiod. |
JU2 | Bygel för larmstyrning. Sänker larmgräns vid bygling. |
P1:1-3 | Anslutning elnät. |
P2:1-2 | Lastutgång, + / -. |
P2:3-4 | Lastutgång, + / -. |
P3:1-3 | Larmutgång, NC, CO, NO. |
P3:4-6 | Larmutgång, NC, CO, NO. |
Anslut larm på P3
Larm ansluts på plint P3
P3:1-6 | Förklaring |
|---|---|
Nätavbrottslarm | |
P3:1 | NC |
P3:2 | Com |
P3:3 | NO |
Summlarm* | |
P3:4 | NC |
P3:5 | Com |
P3:6 | NO |
Summalarm: Trasig säkring på last, trasig säkring från externt fördelningskort, trasig batterisäkring, låg batterispänning i batteridrift, ej anslutna batterier, överspänning.
Anslut last
Nummer på kretskort | Förklaring |
|---|---|
P2:1 | Anslutning för last 1 +. |
P2:2 | Anslutning för last 1 -. |
P2:3 | Anslutning för last 2 +. |
P2:4 | Anslutning för last 2 -. |
Maxström
Maxström får ej överskridas. Maxström står angiven på märkskylt på enheten.
Fara
Nätspänning skall vara frånkopplad vid arbete med skalade kablar. Det är installatörens ansvar att tillse att korrekt kompetens finns för inkoppling av 230 V till enheten. Maximal kabelarea är 4 mm2
Anslut elnät till moderkort med plint
För elnätskablage genom kabelgenomföringen på skåpet.
Säkra F och N med buntband.
Elnätskablage skall hållas åtskilt annat kablage för att undvika EMC-störningar.
Anslut elnätskablage på plint innan den sätts tillbaka på moderkort. Säkra F och N med buntband.
Bokstav | Förklaring |
|---|---|
F | Fas |
N | Noll |
PE | Skyddsjord |
Anslutning elnät 230 V AC på kretskort
Kontrollera så att markeringen på kretskortet stämmer överens med kabelordningen på plinten.
Styr larmgräns
Larm för låg batterispänning i batteridrift kan styras.
Larmgränsen styrs genom att ta bort eller skapa slutning på JU2.
Larm ges när batterispänningen i batteridrift sjunker under gränsen.
Säkringar
Enhet | Säkring | Typ | Förklaring |
|---|---|---|---|
Samtliga | F1 | T2,5A | Elnätssäkring |
NEO 24V 5A FLX M | F2, F6 | T5A | Lastsäkring + |
NEO 24V 10A FLX M | F2, F6 | T10A | Lastsäkring + |
Samtliga | F7 | T16A | Batterisäkring |
Varning för byte av säkringar (A)
Skaderisk föreligger om säkring byts till en större än vad enheten levereras med. Säkringens funktion är att skydda ansluten last och dess lastkablage mot skada och brand. Det går inte att byta säkring till en större för att öka strömuttag.
Driftsättning - hur enheten skall startas
Enheten fungerar normalt då indikeringsdiod på skåpluckans utsida lyser med fast grönt sken. Se frontpanel / skåplucka, för övriga statusindikationer.
Det kan ta upp till 72 timmar innan batterier är fullt laddade.
Larm som visas på skåplucka / indikeringsdiod
I normalläge visar indikeringsdioden ett fast grönt sken.
 |
Indikeringsdioden visar | Förklaring |
|---|---|
Fast grönt sken | Normaldrift. |
Långsamma gröna blink | Ej tillgängligt för NEO. |
Snabba gröna blink | Ej tillgängligt för NEO. |
Fast gult sken | Nätbortfall. |
Långsamma gula blink | Ej tillgängligt för NEO. |
Snabba gula blink | Ej tillgängligt för NEO. |
Fast rött sken | Säkringsfel / laddarfel / batterier ej anslutna. |
Långsamma röda blink | Ej tillgängligt för NEO. |
Snabba röda blink | Ej tillgängligt för NEO. |
Svart / släckt | Djupurladdningsskydd är aktiverat. (Enheten har stängt av.) |
Vid driftsatt system: Är indikeringsdioden släckt har djupurladdningsskydd trätt i kraft.
NEO Produktblad
NEO Batteribackup med fler larmfunktioner
NEO FLX M monteras på vägg eller i 19" rack.
Tekniska specifikationer
Dessa tekniska specifikationer kan ändras utan föregående meddelande.
NEO - Namn, artikelnummer och e-nummer
Namn | Artikelnummer | E-nummer |
|---|---|---|
NEO 24V 5A FLX M | FM01N10224P050 | 52 136 94 |
NEO 24V 10A FLX M | FM01N10224P100 | 52 136 95 |
NEO batteribackup för säkerhetsanläggningar
NEO används normalt i säkerhetsanläggningar där kraven är högre gällande högre flexibilitet, fler larmfunktioner, längre reservdrifttider eller när batteribackupen behöver hantera högre laster. NEO-serien erbjuder kontrollerad laddning (intelligent charging), vilket innebär att när batterierna är fulladdade kommer de att kopplas bort elektroniskt för standby-läge i upp till 20 dagar eller när batterierna har nått 26,7 V (24 V). Genom att ladda ur batterierna och ladda dem kontinuerligt (istället för att de aldrig används) förlänger systemet batteriets livslängd med upp till 50%. Batterierna ansluts automatiskt på mindre än 50 mikrosekunder vid behov.
Flexibilitet
NEO FLX S kan ha en extra batteribox. NEO FLX M och NEO FLX L med 1-4 extra batteriboxar. NEO FLX M och NEO FLX L med batterihyllor i 19” rack*. *Batteriboxarna och hyllorna ansluts via en 9-polig kontakt. Batteriboxen har plats för upp till 2 st. 45 Ah batterier per batteribox. Batterihyllor har plats för 2 st. 45 Ah batterier (Medium) och upp till 2 st. 150 Ah batterier (Large) per varje batterihylla.
Användningsområde
NEO strömförsörjer passersystem, larmsystem eller andra säkerhetsprodukter i en fastighet som drivs av 24 V DC. Likriktaren i strömförsörjningen omvandlar 230 V DC ner till 24 V DC. Batterier driver, exempelvis passersystemet, vidare när elnätet går ner. Lång livslängd, energieffektiv och support finns tillgänglig om något skulle krångla, nu eller om 10 år.
Fast installation
Produkten är avsedd för fast installation. Installation skall utföras av behörig installatör.
Regelverk och certifieringar
Krav som produkten uppfyller
EMC: | EMC Direktivet 2014/30EU |
El: | Lågspänningsdirektivet: 2014/35/EU |
CE: | CE direktivet enligt:765/2008 |
Förväntad drifttid vid strömavbrott (nya batterier)
Systemspänning | Antal batterier | Batterityp | Enhet + batteribox* | Last: 2 A | Last: 4 A | Last: 8 A | Last: 10 A | Last: 14 A | Last: 18 A |
|---|---|---|---|---|---|---|---|---|---|
24 V | 2 st. | 20 Ah | 1+0 | 9 h | 3,5 h | 1,5 h | 1 h | 30 min. | 20 min. |
24 V | 2 st. | 45 Ah | 1+1 | 21 h | 12 h | 4 h | 3 h | 2 h | 1,5 h |
24 V | 4 st. | 45 Ah (90 Ah) | 1+2 | 42 h | 20 h | 12 h | 8 h | 5 h | 3,5 h |
24 V | 6 st. | 45 Ah (135 Ah) | 1+3 | 64 h | 30 h | 15 h | 12 h | 9 h | 6 h |
24 V | 8 st. | 45 Ah (180 Ah) | 1+4 | 82 h | 42 h | 20 h | 16 h | 12 h | 10 h |
*Exempel: 1+2 betyder att det är 1 batteribackup med 2 batteriboxar anslutna. 1+0 betyder att det är en batteribackup utan batteribox. | |||||||||
Kretskort - Tekniska data
Tekniska data, moderkort: CEO3 uP
Info | Förklaring |
|---|---|
Artikelbenämning | CEO3 uP |
Produktbeskrivning | CEO 3 är nästa generations kretskort för enklare batteribackuper. Avancerade funktioner som tidigare inte var möjliga i enklare batteribackuper är nu tillgängliga som standardutförande. CEO 3 är ett driftsäkert hjärta i enklare batteribackuper med färre komponenter än tidigare vilket minskar miljöpåverkan. |
Mått | 120 x 55 mm x 52 mm |
Egenförbrukning | 50 mA |
Säkringar | Se tabell: Säkringar. |
Utgångar | Utgång: två lastutgångar som är prioriterade lastutgångar (= alltid spänning). |
Avsäkring | Lastutgång: + avsäkrad, se tabell |
Maxlast | Maxlast är 10 A per lastutgång (T2A sitter monterat från fabrik) och kortets totala last får ej överstiga 16 A. |
Larmutgängar | två |
Larm | Summalarm, Nätbortfall, säkringfel, laddarfel, batterier ej anslutna. |
Larm via | Larm på potentialfri reläkontakt. Potentialfri växling. Slutning CO/NO. |
Indikering | Lysdiod som visar driftstatus, larm och fel. |
Styr larmgräns med JU2
Styr larmgräns
Larm för låg batterispänning i batteridrift kan styras.
Larmgränsen styrs genom att ta bort eller skapa slutning på JU2.
Larm ges när batterispänningen i batteridrift sjunker under gränsen.
Säkringar
Enhet | Säkring | Typ | Förklaring |
|---|---|---|---|
Samtliga | F1 | T2,5A | Elnätssäkring |
NEO 24V 5A FLX M | F2, F6 | T5A | Lastsäkring + |
NEO 24V 10A FLX M | F2, F6 | T10A | Lastsäkring + |
Samtliga | F7 | T16A | Batterisäkring |
Varning för byte av säkringar (A)
Skaderisk föreligger om säkring byts till en större än vad enheten levereras med. Säkringens funktion är att skydda ansluten last och dess lastkablage mot skada och brand. Det går inte att byta säkring till en större för att öka strömuttag.
Nätaggregat
Nätaggregat - Tekniska Data LRS-150-24
Sitter i: |
|---|
NEO 24V 5A FLX M |
Info | Förklaring |
|---|---|
Utspänning | 27,3 V |
Utström: | 0 A - 6,5 A |
Utspänning, ripple | 200 mVp-p |
Överspänning | 28,8 V - 33,6 V |
Utspänning återuppladdning, ripple/strömbegränsning | Mindre än 0,6 Vp-p |
Verkningsgrad | 89 % |
Strömbegränsning | 110 % - 140 % |
Konstantspänning | +/- 0,5 % |
Reglernoggrannhet | + / - 1,0 % |
Ingångsström (230 V) | 1,7 A |
Nätspänningsfrekvens | 47 Hz- 63 Hz |
Nätspänning | 230 V AC - 240 V AC |
Märkeffekt | 156 W |
Temperaturområde | -30°C - +70°C |
Luftfuktighetsområde | 20 % - 90 % RH icke kondenserade |
Nätaggregat - Tekniska Data RSP-320-24
Sitter i: |
|---|
NEO 24V 10A FLX M |
Info | Förklaring |
|---|---|
Utspänning | 27,3 V |
Utström | 0 A - 13,4 A |
Utspänning, ripple | 150 mVp-p |
Överspänning | 27,6 V - 32,4 V |
Utspänning återuppladdning, ripple/strömbegränsning | Mindre än 1,2 Vp-p |
Verkningsgrad | 89 % |
Strömbegränsning | 105 % - 135 % |
Konstantspänning | +/- 0,5 % |
Reglernoggrannhet | +/- 1,0 % |
Ingångsström (230 V) | 2 A |
Nätspänningsfrekvens | 47 Hz- 63 Hz |
Nätspänning | 230 V AC - 240 V AC |
Märkeffekt | 321,6 W |
Temperaturområde | -30°C - +70°C |
Luftfuktighetsområde | 20 % - 90 % RH icke kondenserade |
Tekniska data kapsling
Kapsling - Tekniska Data
Info | Förklaring |
|---|---|
Namn | FLX M |
Kapslingsklass | IP 32 |
Mått | Höjd: 224 mm, bredd 438 mm, djup 212 mm |
Höjdenheter | 5 HE |
Montering | Vägg eller 19" rack. |
Omgivningstemperatur | +5 °C - +40 °C. För bästa batteri-livslängd: +15 °C till +25 °C. |
Omgivning | Miljöklass 1, inomhus. 20% ~ 90% relativ fuktighet |
Material | Pulverlackerad plåt. |
Färg | Svart |
Kabelgenomföringar, antal | 4 |
Batterier som får plats | 2 stycken 12 V, 20 Ah. 2 stycken 12 V, 45 Ah. |
Länk till senaste informationen
Produkter är föremål för uppdateringar, du hittar alltid den senaste informationen på www.milleteknik.se.
Garanti, support, tillverkningsland och ursprungsland
Garanti
Produkten har två års garanti, från inköpsdatum (om inget annat avtalats). Kostnadsfri support under garantitiden nås på support@milleteknik.se eller telefon, +46 31-34 00 230. Ersättning för res- och eller arbetstid i samband med lokalisering av fel, installerande av reparerad eller utbytt vara ingår ej i garantin. Kontakta Milleteknik för mer information. Milleteknik ger support under produktens livslängd, dock som längst 10 år efter inköpsdatum. Byte till likvärdig produkt kan förekomma om Milleteknik bedömer att reparation inte är möjlig. Kostnader för support tillkommer efter det att garantitiden har gått ut.
Support
Behöver du hjälp med installation eller inkoppling?
Du hittar svar på många frågor på: www.milleteknik.se/support
Telefon: 031- 340 02 30, e-post: support@milleteknik.se.
Support har öppet: måndag-torsdag 08:00-16:00, fredagar 08:00-15:00. Stängt 11:30-13:15.
Reservdelar
Kontakta support för frågor om reservdelar.
Support efter garantitiden
Milleteknik ger support under produktens livslängd, dock som längst 10 år efter inköpsdatum. Byte till likvärdig produkt kan förekomma om tillverkare bedömer att reparation inte är möjlig. Kostnader för support tillkommer efter det att garantitiden har gått ut.
Frågor om produkters prestanda?
Telefon till försäljning: 031- 340 02 30, e-post: sales@milleteknik.se
Kontakta oss
Milleteknik AB
Ögärdesvägen 8 B
433 30 Partille
Sverige
+46 31-34 00 230
www.milleteknik.se
Tillverkningsland
Sverige
Tillverkare
Designad och producerad av Milleteknik AB
Batterier
Batterier ingår ej
Batterier säljs separat.
20 Ah, 12 V AGM-batteri
Passar i | Antal batterier |
|---|---|
NEO 24V 5A FLX M | 2 |
NEO 24V 10A FLX M | 2 |
Batterityp | V | Ah |
|---|---|---|
Underhållsfritt AGM, blysyra-batteri. | 12 V | 20 Ah |
Artikelnummer | E-nummer | Artikelnamn | Terminal | Mått. Höjd, bredd, djup | Vikt per styck | Fabrikat |
|---|---|---|---|---|---|---|
MT113-12V20-01 | 5230538 | UPLUS 12V 20Ah 10+ Design life batteri | M5 Bult | 182x77x168 mm | 6,0 kg | UPLUS |
