Om NEO
NEO brukes normalt i sikkerhetsanlegg hvor det stilles høyere krav til flere funksjoner, alarmfunksjoner, lengre backupdriftstid eller når batteribackupen må håndtere høyere belastning.
Om oversettelse av dette dokumentet
Brukerhåndbok på originalspråket på svensk. Andre språk er maskinoversatt og ikke gjennomgått, feil kan oppstå.
Les dette først!
La om mulig være 100 mm ledig plass.
Systemet er beregnet for bruk i et kontrollert innemiljø.
Kun autoriserte personer skal installere og vedlikeholde systemet.
Det er installatørens ansvar at systemet er egnet til tiltenkt bruk.
Dokumenter som følger med systemet må lagres i det eller i dets umiddelbare nærhet.
Ventilasjon må ikke tildekkes. Nettspenningen bør kobles fra under installasjonen.
All informasjon kan endres.
Ved å installere dette produktet, erkjenner og aksepterer installatøren begrensningene til dette produktet som beskrevet i denne håndboken.
Bruksanvisning i original.
Komponentoversikt
KomponentoversiktNEO FLX S
Bokstav | Forklaring |
|---|---|
A | Skap i svart pulverlakkert stålplate. |
B | Nettaggregat, sted og type varierer med konfigurasjon. |
C | Hovedkort. |
D | Kabelgjennomføringer. |
E | Plass til batterier. |
Innkapsling
Braketter
Medfølgende braketter kan festes på to måter: Ved montering på vegg skal brakettene plasseres i bakkant mot veggen. Ved montering i 19" rack skal brakettene plasseres i forkant på enheten.
Nummer | Forklaring |
|---|---|
1 | Klips for å feste braketten til innkapslingen. |
2 | Skruehull for å skru braketten fast i innkapslingen. |
3 | Braketten skrus fast på veggen eller i 19" rack. |
Skyv fast konsoller
Enheten kan monteres i 19" rack eller på vegg. Medfølgende braketter kan festes på to måter: Ved montering på vegg skal brakettene plasseres i bakkant mot veggen. Ved montering i 19" rack skal brakettene plasseres i forkant på enheten.
Venstre bild brakett vendes mot fremsiden for montering i 19" rack.
Høyre bild brakett vendes mot baksiden for montering på vegg.
Viktig
La det være en klaring på 100 mm rundt luftgitter.
Montering
Bruk egnede skruer for montering på vegg eller i 19" rack. Skruer for montering på vegg eller i rack inngår ikke.
Batterier – sette i og koble til
Koble til batterisikring / bladsikring
Skjema - Innkobling av batterier, 24 V
Batterikablene er montert på hovedkortet ved levering. Bildene nedenfor viser hvordan de skal kobles.
1. Plasser batteriene i innkapslingen med batteriterminalene ut mot døren.
2. Koble batterikablene til batteriet. Rød kabel på pluss og svart kabel på minus.
• Dersom det er mulig, kobler du fra nettspenningen ved tilkobling eller utskifting av batterier.tte.
Koble batterikabler til riktige terminaler. Feilkobling kan føre til skade på utstyret.
Hovedkortbeskrivelse

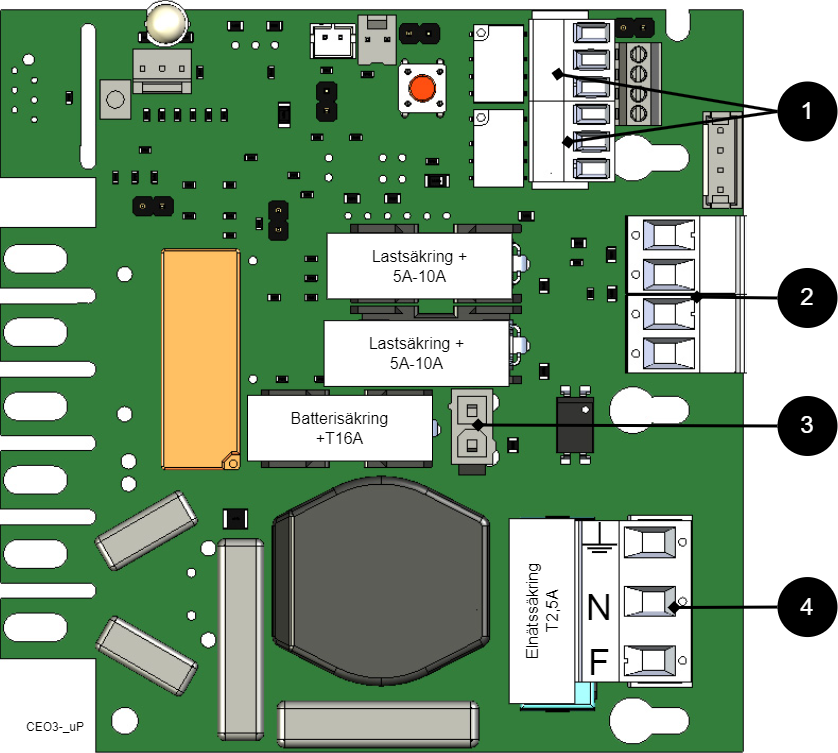

Koble til i denne rekkefølgen
For å minimere risikoen for feil som kan oppstå i forbindelse med kortslutning, skal tilkoblinger til hovedkort skje i denne rekkefølgen.
Nr | Forklaring |
|---|---|
1 | Koble til alarm. |
2 | Koble til last. |
3 | Koble til batterier. |
4 | Koble til strømnett. |
På kretskortet | Forklaring |
|---|---|
D6 | Indikatordiode. |
JU2 | Jumper for alarmstyring. Senker alarmgrensen ved brobygging. |
P1:1-3 | Nettforbindelse. |
P2:1-2 | Last ut, + / -. |
P2:3-4 | Last ut, + / -. |
P3:1-3 | Alarmutgang, NC, CO, NO. |
P3:4-6 | Alarmutgang, NC, CO, NO. |
Koble til alarm på P3
Alarm kobles til klemme P3
P3:1-6 | Forklaring |
|---|---|
Strømbruddsalarm | |
P3:1 | NC |
P3:2 | Com |
P3:3 | NEI |
summer alarm* | |
P3:4 | NC |
P3:5 | Com |
P3:6 | NEI |
Totalalarm: Ødelagt sikring ved belastning, ødelagt sikring fra eksternt fordelingstavle, ødelagt batterisikring, lav batterispenning i batteridrift, batterier ikke tilkoblet, overspenning.
Koble til last
Nummer på kretskort | Forklaring |
|---|---|
P2:1 | Tilkobling for last 1 +. |
P2:2 | Tilkobling for last 1 -. |
P2:3 | Tilkobling for last 2 +. |
P2:4 | Tilkobling for last 2 -. |
Maksstrøm
Maksimal strøm må ikke overskrides. Maksstrøm er angitt på navneskilt på enheten.
Fare
Nettspenningen må kobles fra ved arbeid med strippete kabler. Det er installatørens ansvar å sørge for at riktig kompetanse er tilgjengelig for å koble 230 V til aggregatet. Maks kabelareal er 4 mm2
Koble strømnett til hovedkort med terminalblokk
Trekk strømnettkablene gjennom kabelinnføringen i innkapslingen.
Sikre F og N med buntebånd.
Strømnettkablene må holdes atskilt fra andre kabler for å unngå EMC-forstyrrelser.
Koble strømnettkablene til terminalblokken før denne settes tilbake på hovedkortet. Sikre F og N med buntebånd.
Bokstav | Forklaring |
|---|---|
F | Fase |
N | Null |
PE | Vernejord |
Tilkobling til nett 230 V AC på kretskort
Kontroller slik at markeringen på kretskortet stemmer overens med kabelplasseringen på terminalen.
Styring av alarmgrense
Alarm for lav batterispenning i batteridrift kan styres.
Alarmgrensen styres ved å bryte eller opprette kontakt på JU2.
Alarm avgis når batterispeningen i batteridrift synker under grensen.
Sikringer
Enhet | Sikringer | Type | Forklaring |
|---|---|---|---|
Samtlige | F1 | T2,5A | Elnettsikring |
NEO 24V 5A FLX S | F2, F6 | T5A | Lastsikring + |
NEO 24V 10A FLX S | F2, F6 | T10A | Lastsikring + |
Samtlige | F7 | T16A | Batterisikring |
Advarsel for utskifting av sikringer (A)
Dersom det benyttes større sikringer enn det enheten leveres med, medfører dette en skaderisiko. Sikringens oppgave er å beskytte tilkoblet last og tilhørende lastkabler mot skade og brann. Det er ikke mulig å bytte til en større sikring for å øke strømuttaket.
Idriftsettelse – slik starter du enheten
Enheten fungerer normalt når LED på utsiden av døren lyser grønt. Se frontpanel / dør for andre statusindikasjoner.
Det kan ta opptil 72 timer før batteriene er fulladet.

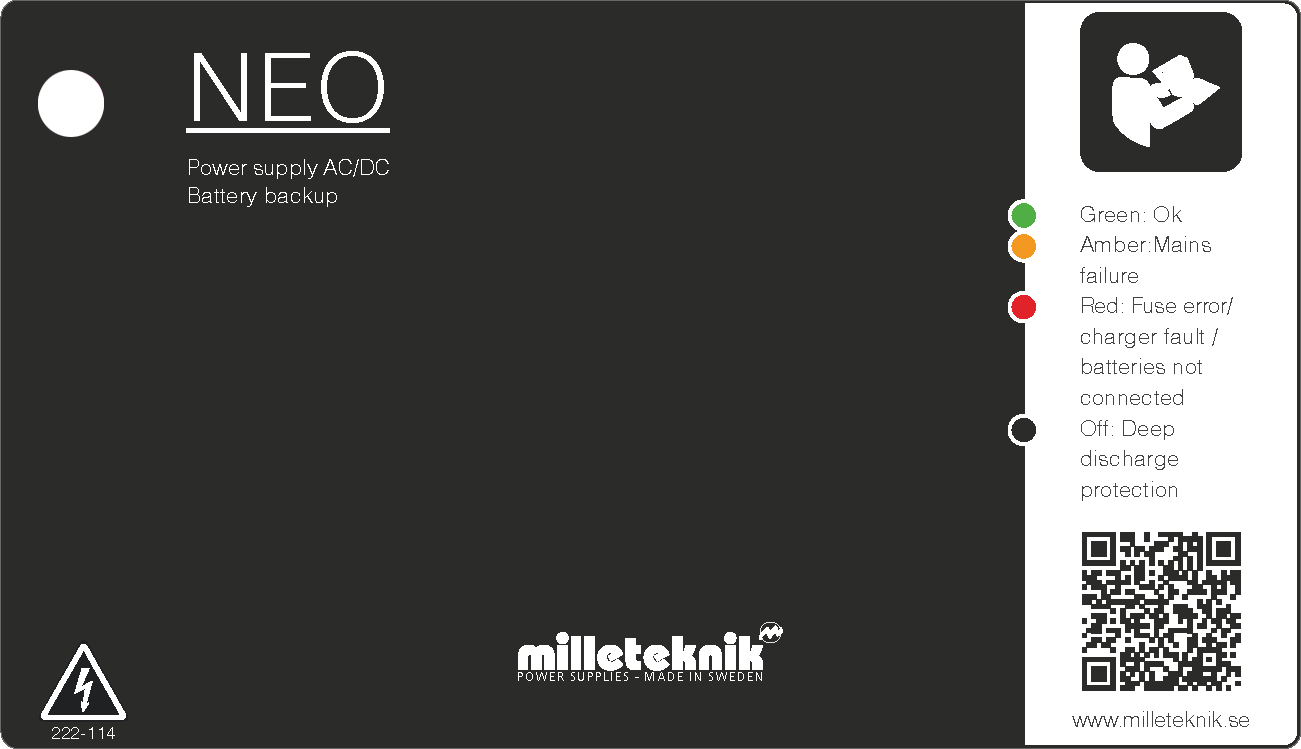

Alarm vises på dør / LED
Ved normal drift lyser LED-en grønt.
 |
Alarm som vises på dør / LED | Forklaring |
|---|---|
Lyser grønt | Normaldrift. |
Langsomme grønne blink | Ej tillgängligt för NEO. |
Hurtige grønne blink | Ej tillgängligt för NEO. |
Lyser gult | Nätbortfall. |
Langsomme gule blink | Ej tillgängligt för NEO. |
Hurtige gule blink | Ej tillgängligt för NEO. |
Lyser rødt | Säkringsfel / laddarfel / batterier ej anslutna. |
Langsomme røde blink | Ej tillgängligt för NEO. |
Hurtige røde blink | Ej tillgängligt för NEO. |
Svart / lyser ikke | Djupurladdningsskydd är aktiverat. (Enheten har stängt av.) |
Når systemet er i drift: Dersom LED-en ikke lyser, er dyputladingsbeskyttelsen trådt i kraft.
NEO produktark
NEO Batteribackup med flere alarmfunksjoner

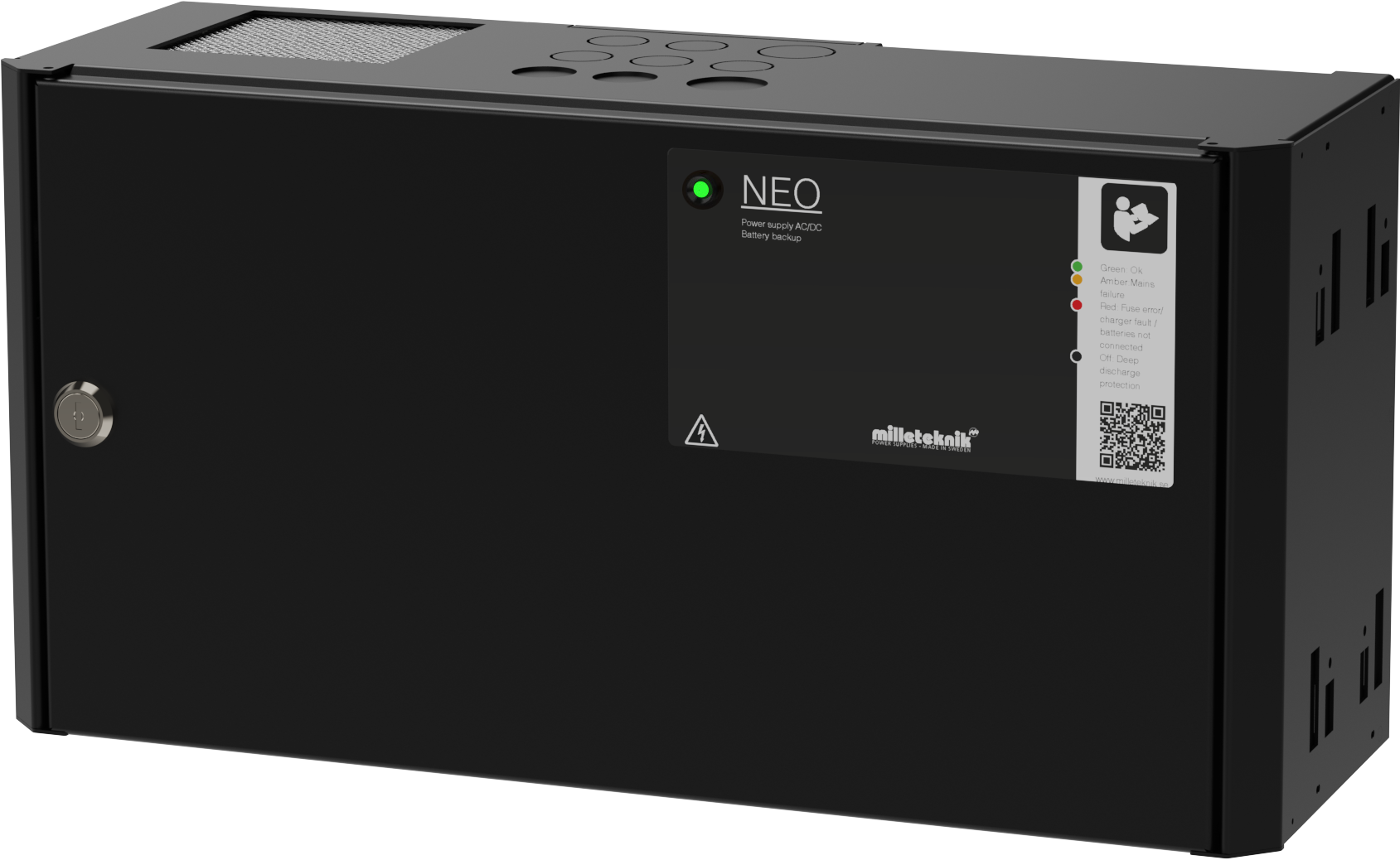

NEO FLX S monteres på vegg eller i et 19" stativ.
Tekniske spesifikasjoner
Disse tekniske spesifikasjonene kan endres uten varsel.
NEO - Navn, artikkelnummer og e-nummer
Navn | Artikkelnummer | E-postnummer |
|---|---|---|
NEO 24V 5A FLX S | FS01N10224P050 | 52 136 92 |
NEO 24V 10A FLX S | FS01N10224P100 | 52 136 93 |
NEO batteri backup for sikkerhetsinstallasjoner
NEO brukes normalt i sikkerhetsanlegg hvor det stilles høyere krav til større fleksibilitet, flere alarmfunksjoner, lengre backupdriftstid eller når batteribackupen må håndtere høyere belastning. NEO-serien tilbyr kontrollert lading (intelligent lading), som betyr at når batteriene er fulladet, vil de kobles fra elektronisk for standby-modus i opptil 20 dager eller når batteriene har nådd 26,7 V (24 V). Ved å lade ut batteriene og lade dem kontinuerlig (i stedet for aldri å bli brukt), forlenger systemet batterilevetiden med opptil 50 %. Batteriene kobles automatisk til på mindre enn 50 mikrosekunder ved behov.
Fleksibilitet
NEO FLX S kan ha en ekstra batteriboks. NEO FLX M og NEO FLX L med 1-4 ekstra batteribokser. NEO FLX M og NEO FLX L med batterihyller i 19" stativ*. *Batteriboksene og hyllene kobles til via en 9-pinners kontakt. Batteriboksen har plass til inntil 2 stk. 45 Ah batterier per batteriboks. Batterihyller har plass til 2 stk. 45 Ah batterier (Medium) og inntil 2 stk. 150 Ah batterier (Large) per hver batterihylle.
Bruksområde
NEO leverer strøm til tilgangssystemer, alarmsystemer eller andre sikkerhetsprodukter i en bygning som drives av 24 V DC. Likeretteren i strømforsyningen konverterer 230 V DC ned til 24 V DC. Batterier, for eksempel tilgangssystemet, fortsetter når strømnettet går ned. Lang levetid, energieffektiv og støtte er tilgjengelig hvis noe går galt, nå eller om 10 år.
Fast installasjon
Produktet er beregnet for fast installasjon. Installasjon skal utføres av autorisert installatør.
Regelverk og sertifiseringer
Krav som produktet oppfyller
EMC: | EMC-direktivet 2014/30EU |
El: | Lavspenningsdirektivet: 2014/35/EU |
CE: | CE-direktivet ifølge: 765/2008 |
Forventet driftstid ved strømbrudd (nye batterier)
Systemspenning | Antall batterier | Batteritype | Enhet + batteriboks* | Last: 2 A | Last: 4 A | Last: 8 A | Last: 10 A | Last: 14 A | Last: 18 A |
|---|---|---|---|---|---|---|---|---|---|
*Eksempel: 1+2 betyr at det er 1 batteribackup med 2 batteribokser tilkoblet. 1+0 betyr at det er en batteribackup uten batteriboks. | |||||||||
Kretskort - Tekniske data
Tekniske data, hovedkort: CEO3 uP
Info | Forklaring |
|---|---|
Artikkelbetegnelse | CEO3 uP |
Produktbeskrivelse | CEO 3 er neste generasjons kretskort for enklere batteribackup-er. Avanserte funksjoner som tidligere ikke var mulige i enklere batteribackup-er, er nå tilgjengelige som standardutførelse. CEO 3 er en driftssikker kjerne i enklere passersystemer, med færre komponenter enn tidligere, hvilket reduserer miljøpåvirkningen. |
Mål | 120 x 55 mm x 52 mm |
Egenforbruk | 50 mA |
Sikringer | Se tabell: Sikringer. |
Utganger | Utgang: to lastutganger som er prioriterte lastutganger (= alltid spenning). |
Sikring | Lastutgang: + med sikring, se tabell. |
Maks. last | Maks. last er 10 A per lastutgang (T2A er montert fra fabrikk) og kortets totale last må ikke overstige 16 A. |
Alarmutganger | Alarmutganger Sumalarm ved sikringsfeil, se indikering nedenfor. Alarm på potensialfri relékontakt. |
Alarm | Sumalarm, strømbrudd, sikringssvikt, laderfeil, batterier ikke tilkoblet. |
Alarm via | Alarm på potensialfri relékontakt. Potensialfri veksling. Slutning CO/NO. |
Indikering | LED som viser driftsstatus, alarmer og feil. |
Styring av alarmgrense med JU2
Styring av alarmgrense
Alarm for lav batterispenning i batteridrift kan styres.
Alarmgrensen styres ved å bryte eller opprette kontakt på JU2.
Alarm avgis når batterispeningen i batteridrift synker under grensen.
Sikringer
Enhet | Sikringer | Type | Forklaring |
|---|---|---|---|
Samtlige | F1 | T2,5A | Elnettsikring |
NEO 24V 5A FLX S | F2, F6 | T5A | Lastsikring + |
NEO 24V 10A FLX S | F2, F6 | T10A | Lastsikring + |
Samtlige | F7 | T16A | Batterisikring |
Advarsel for utskifting av sikringer (A)
Dersom det benyttes større sikringer enn det enheten leveres med, medfører dette en skaderisiko. Sikringens oppgave er å beskytte tilkoblet last og tilhørende lastkabler mot skade og brann. Det er ikke mulig å bytte til en større sikring for å øke strømuttaket.
Nettaggregat
Nettaggregat - Tekniske data LRS-150-24
Sitter i: |
|---|
NEO 24V 5A FLX S |
Info | Forklaring |
|---|---|
Utspenning: | 27,3V |
Utgangsstrøm: | 0 A - 6,5 A |
Utspenning:, ripple | 200 mVp-p |
Overspenning | 28,8V - 33,6V |
Utspenning:sopplading, rippel/strømbegrensning | Mindre enn 0,6 Vp-p |
Virkningsgrad | 89 % |
Strømbegrensning | 110 % - 140 % |
Konstantspenning | +/- 0,5 % |
Reguleringsnøyaktighet | +/- 1,0 % |
Inngangsstrøm (230 V) | 1,7 A |
Nettspenningsfrekvens | 47 Hz - 63 Hz |
Nettspenning | 230 V AC - 240 V AC |
Merkeeffekt | 156 W |
Temperaturspenn | -30°C - +70°C |
Fuktighetsområde | 20% - 90% RH ikke-kondenserende |
Nettaggregat - Tekniske data RSP-320-24
Sitter i: |
|---|
NEO 24V 10A FLX s |
Info | Forklaring |
|---|---|
Utspenning: | 27,3V |
Utflod | 0 A - 13,4 A |
Utspenning:, ripple | 150 mVp-p |
Overspenning | 27,6 V – 32,4 V |
Utspenning:sopplading, rippel/strømbegrensning | Mindre enn 1,2 Vp-p |
Virkningsgrad | 89 % |
Strømbegrensning | 105 % - 135 % |
Konstantspenning | +/- 0,5 % |
Reguleringsnøyaktighet | +/- 1,0 % |
Inngangsstrøm (230 V) | 2 A |
Nettspenningsfrekvens | 47 Hz - 63 Hz |
Nettspenning | 230 V AC - 240 V AC |
Merkeeffekt | 321,6W |
Temperaturspenn | -30°C - +70°C |
Fuktighetsområde | 20% - 90% RH ikke-kondenserende |
Tekniske data vedlegg
Tekniske data - Tekniske data FLX S
Info | Forklaring |
|---|---|
Navn | FLX S |
beskyttelseklasse | IP 32 |
Mål | Høyde: 222 mm, bredde 437 mm, dybde 145 mm |
Høydeenheter | 5 HAN |
Montering | Vegg eller 19" stativ |
Omgivelsestemperatur | +5 °C - +40 °C. For best mulig batterilevetid: +15 °C til +25 °C. |
Miljø | Miljøklasse 1, innendørs. 20 % ~ 90 % relativ fuktighet |
Materiale | Pulverlakkert stålplate |
Farge | Svart |
Kabelinnføringer, antall | 4 |
Batterier som passer | |
Vifte | Ja |
Lenke til den nyeste informasjonen
Produkter er gjenstand for oppdateringer, og du finner alltid den siste informasjonen på vårt nettsted.
Garanti, kundestøtte, produksjonsland og opprinnelsesland
Garanti
Produktet har to års garanti, fra kjøpsdato (dersom annet ikke er avtalt). Kostnadsfri support under garantitiden nås på support@milleteknik.se eller telefon, 031-34 00 230. GodtFabrikatlse for reise- og eller arbeidstid i forbindelse med lokalisering av feil, installering av reparert eller utskiftet vare inngår ikke i garantien. Kontakt Milleteknik for mer informasjon. Milleteknik gir support under produktets levetid, dog maksimalt i 10 år etter kjøpsdato. Utskifting med likeverdig produkt kan forekomme hvis Milleteknik vurderer at reparasjon ikke er mulig. Kostnader for support kommer i tillegg etter at garantitiden har utløpt.
Kundestøtte
Trenger du hjelp til installasjon eller tilkobling?
Du finner svar på mange spørsmål på: www.milleteknik.se/support
Telefon: +46 (0)31- 340 02 30, e-post: support@milleteknik.se.
Kundestøttetelefonen er åpen 8.00–16.00 mandag til torsdag og 8.00–15.00 på fredager. Stengt 11.30–13.15.
Reservedeler
Kontakt kundestøtte om du har spørsmål om reservedeler.
Kundestøtte etter garantitiden
Milleteknik tilbyr kundestøtte i produktets levetid, begrenset oppad til ti år fra kjøpsdatoen. Et produkt kan bli erstattet med et likeverdig produkt dersom produsenten vurderer at reparasjon ikke er mulig. Når garantitiden er utløpt, vil det påløpe kostnader ved bruk av kundestøtte.
Spørsmål om produktytelse?
Telefon for salg: 031- 340 02 30, e-post: sales@milleteknik.se
Kontakt oss
Milleteknik AB
Ögärdesvägen 8 B
433 30 Lott
Sverige
+46 31-34 00 230
www.milleteknik.se
Produksjonsland
Sverige
Produsent
Utviklet og produsert av Milleteknik AB
Batterier
Batterier følger ikke med
Batterier selges separat.
14 Ah, 12 V AGM batteri
Passer inn | Antall batterier |
|---|
Batteritype | V | Ah |
|---|---|---|
Vedlikeholdsfri AGM, blybatteri. | 12 V | 14 Ah |
Artikkelnummer | E-nummer | Arikkelnavn | Terminal | Mål. Høyde bredde dybde | Vekt pr stk | Fabrikat |
|---|---|---|---|---|---|---|
MT113-12V14-01 | 5230537 | UPLUS 12V 14Ah 10+ Designlivsbatteri | Flatstift 6,3 mm | 151x98x101 mm | 4,2 kg | UPLUS |
