EN54

EN54-4-sertifioitu / SBF110:8 Hyväksytty akkuvarmistus

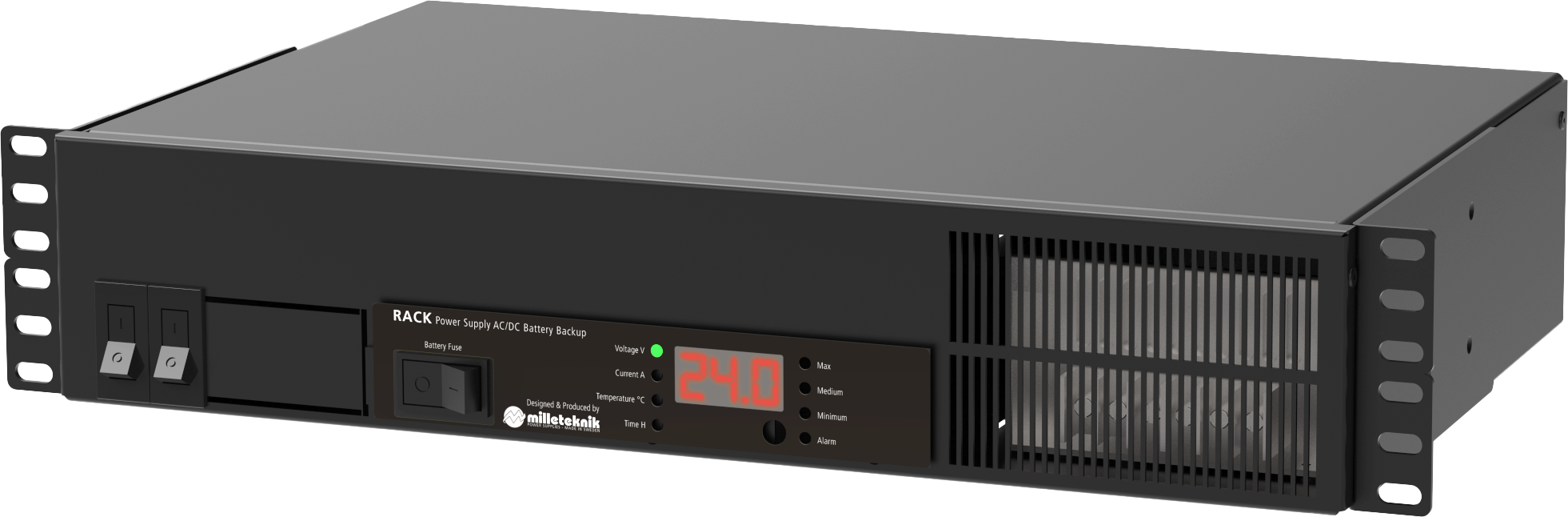

Kuva 1. EN54 24V 25A 2U / EN54 48V 13A 2U

Laite on asennettu 19" telineeseen.

Tuotteen tunnistetiedot

Taulu 1. Nimikeke, osanumero, sähköpostinumero ja varmenteen numero.

Nimitys	Tuotenumero	E-numero (SE)
EN54 48V 13A 2U	2U01R10048P130-FI54	52 135 58

Asennus — yleistietoa

Asennuksen saa suorittaa vain valtuutettu sähköasentaja voimassa olevien kansallisten sähköasennusmääräysten mukaisesti.

Tuote kuuluu suojaluokkaan I, ja se on kytkettävä maadoitettuun 230 V AC -piiriin.

Kiinteään asennukseen on kuuluttava standardin IEC 60947-1 mukainen pääkytkin. Kytkimen on oltava helposti saatavilla, ja sen toiminta on merkittävä selvästi.
Syöttökaapelin poikkipinta-alan on oltava vähintään 1,0 mm², ja se on suojattava T 2,5 A -sulakkeella (hidas) tai vastaavalla.
Vaihtovirta- ja pienjännitekaapeleita ei saa vetää yhteen. Pidä erilliset kaapelikourut tai -niput.
Tarkista, että suojamaa (PE) on kytketty oikein, ennen kuin kytket jännitteen päälle.
Varmista vapaa ilmankierto kotelon ympärillä vähintään 100 mm, ellei toisin mainita. Tuuletusaukkoja ei saa peittää.
Tuote on tarkoitettu sisäasennukseen normaaliin ympäristöön (likaantumisaste 2 ja ympäristöluokka 1).

Nämä yleiset vaatimukset koskevat kaikkia Milleteknik-tuotteita, joissa on 230 V verkkoliitäntä.

Pääkytkimen, sulakkeen ja kaapelin alueen vaatimukset

Sovellettavien sähköturvallisuusvaatimusten täyttämiseksi laitteisto on varustettava IEC 60947-1 -standardin mukaisella pääkytkimellä.

Taulu 2. Pääkytkin ja sulake

Komponentti	Vaatimukset
Pääkytkin	Kiinteään asennukseen on kuuluttava standardin IEC 60947-1 mukainen pääkytkin. Kytkimen on oltava helposti saatavilla, ja sen toiminta on merkittävä selvästi.
Sulake	Syöttöpiiri on suojattava sulakkeella tai automaattisulakkeella, jonka nimellisvirta on tuote-eritelmän mukainen. Katso laitteen tyyppikilpi.
Sulakkeet	Hyväksytty tyyppi IEC 60127 mukaisesti.
Johdon poikkipinta-ala (230 V)	Vähintään 1,0 mm²
Kaapelin pituus	Pidemmän johdotuksen tapauksessa jännitehäviöt on otettava huomioon siten, että käyttöjännite ei laske alle 230 V ± 10% yksikössä.
Vedonpoisto	AC- ja pienjännitekaapeleita ei saa asentaa samaan nippuun. Pidä kaapelikourut tai -niput erillään.

Nämä vaatimukset koskevat kaikkia Milleteknik-tuotteita, joissa on 230 V verkkoliitäntä.

Taulu 3. Kaapelin poikkipinta-ala heikkovirta-asennuksissa

V	Virranvoimakkuus (A)	Kaapelin pituus 10 metriä	Kaapelin pituus 30 metriä	Kaapelin pituus 60 metriä	Kaapelin pituus 100 metriä
48 V	7A	0,75 mm²	1,5 mm²	2,5 mm²	4 mm²
48 V	13A	0,75 mm²	2,5 mm²	4 mm²	6 mm²
* Kaapelin pinta-ala ylittää liittimen liittimen mitat, joten se ei ole mahdollista paksummalla kaapelilla kuin 6 mm^!

Tarkistukset ja tämän asiakirjan painos

Tämän asiakirjan nykyinen ja viimeisin julkaistu painos on saatavilla osoitteessa www.milleteknik.se.

Tämän asiakirjan voimassaoloa ei voida taata, koska uusia painoksia julkaistaan ilman ennakkoilmoitusta.

Alkuperäiset ohjeet: ruotsi.^[1].

Käyttöohje, tekniset tiedot ja niiden käännökset voivat sisältää virheitä. Asentajan vastuulla on aina asentaa tuote turvallisesti.

Symbolit

Taulu 4. Symbolin selitys

Symbolit	Nimitys	Selitys
	Älä hävitä kotitalousjätteeseen	Tuote kuuluu sähkö- ja elektroniikkalaiteromun direktiivin piiriin, eikä sitä saa hävittää kotitalousjätteen mukana, vaan se on kierrätettävä ja toimitettava kierrätyskeskukseen.
	Vinkkejä	Näyttää käytännön neuvoja tai pikavalintoja asennusta, käyttöä tai huoltoa varten.
	Varoitus	Sähköiskun, väärän asennuksen tai kuumien pintojen vaara. Näkyy joissakin käsikirjoissa
	[sv] Fara	[sv] Anger en farlig situation som, om den inte undviks, leder till dödsfall eller allvarlig personskada.
	Lue käyttöohje	Lue käyttöohje ennen asennusta ja huoltoa.
	Kierrätys	Pakkaukset, tuotteet ja muut materiaalit, jotka eivät sisällä elektroniikkaa, on kierrätettävä paikallisten ympäristömääräysten mukaisesti.
	Huomio / Tärkeää	Ilmaisee laitteen vaurioitumisen tai toimintahäiriön riskin. Käytetään myös tärkeisiin, mutta ei turvallisuuteen liittyviin tietoihin.
	Huomautus	Käytetään täydentäviin tietoihin, jotka selventävät tekstiä.
	CE-merkintä	Tuote on sovellettavien EU-direktiivien ja yhdenmukaistettujen standardien mukainen.

Asennus ja käyttöönotto

Asennus- ja käyttöönotto-ohjeet. Mukana oleva tuotelehti täydentää ohjeita teknisillä tiedoilla.

Katso asennusvideo

https://www.milleteknik.se/en54-1u-2u/

Lue tämä ensin!

Jos mahdollista, jätä 100 mm vapaata tilaa.

Järjestelmä on tarkoitettu käytettäväksi valvotussa sisäympäristössä.

Vain valtuutetut henkilöt saavat asentaa ja huoltaa järjestelmää.

Asentajan vastuulla on, että järjestelmä soveltuu aiottuun käyttöön.

Järjestelmän mukana tulevat asiakirjat on säilytettävä siinä tai sen välittömässä läheisyydessä.

Ilmanvaihtoa ei saa peittää. Verkkojännite tulee katkaista asennuksen ajaksi.

Kaikki tiedot voivat muuttua.

Asentamalla tämän tuotteen asentaja tunnustaa ja hyväksyy tämän tuotteen rajoitukset tässä oppaassa kuvatulla tavalla.

Käyttöohjeet alkuperäisessä.

Tietoja tämän asiakirjan kääntämisestä

Käyttöohje ja muut asiakirjat ovat ruotsiksi alkuperäiskielellä. Muut kielet voivat olla konekäännettyjä ja/tai niitä ei ole tarkistettu, virheitä saattaa ilmetä.

Osaluettelo

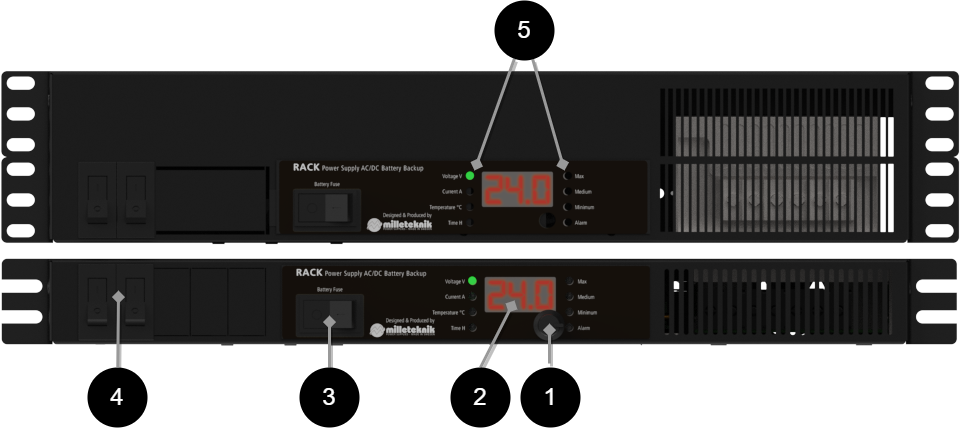

Komponenttien yleiskatsaus - edessä ja takana

Taulu 5. Komponenttien yleiskatsaus, edessä

Nro	Selitys
1	Monivalintainen ohjauspyörä
2	Näyttö
3	Akun sulake
4	Kuorman kiinnityslaitteet
5	Indikaattoridiodit

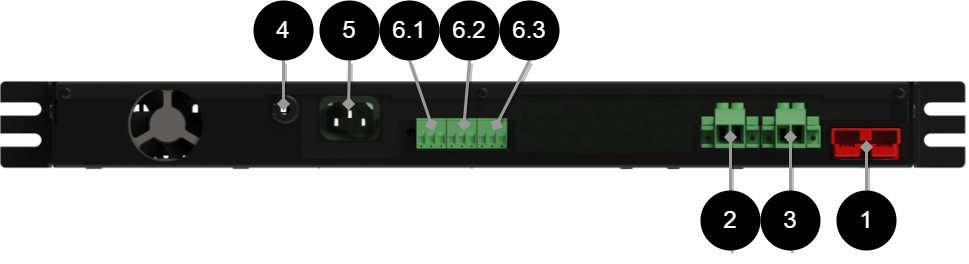

Taulu 6. Komponenttien yleiskatsaus, takana

Nro	Selitys	Kommentti
1	Akun johtojen liitäntä	-
2	Lataa lähtö 2	Edessä oleva sulake on lähimpänä näyttöä.
3	Lataa lähtö 1	Edessä oleva sulake on lähimpänä kulmaa.
4	Lämpösensori	-
5	Verkkoliitäntä	230 V.
6.1	Rele 1	Verkkokatkos, NO/CO/NC.
6.1	Rele 2	Virtalähde yli/alijännite, vanhentunut akku, akku ei kytketty, sulake rikki, akun jännite alhainen akkukäytössä, NO/CO/NC.
6.3	Rele 3	Matala järjestelmäjännite, NO/CO/NC.

Kotelo

Yleiset kokoonpano-ohjeet

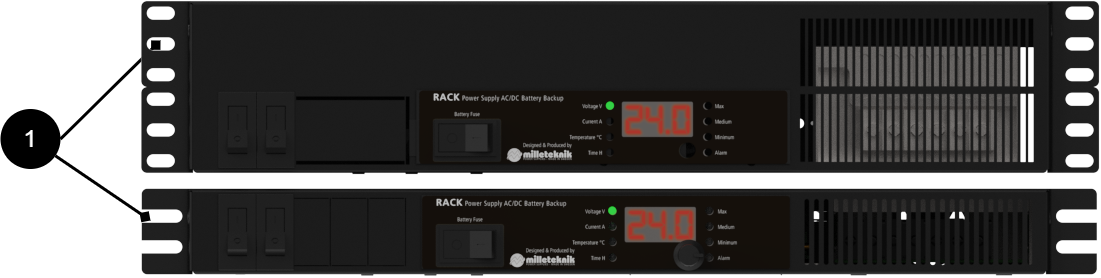

Asennus 19" telineeseen

Taulu 7. Asennus 19" telineeseen.

Nro	Selitys
1	Yksikkö on ruuvattu 19" telineeseen.

Huomaa

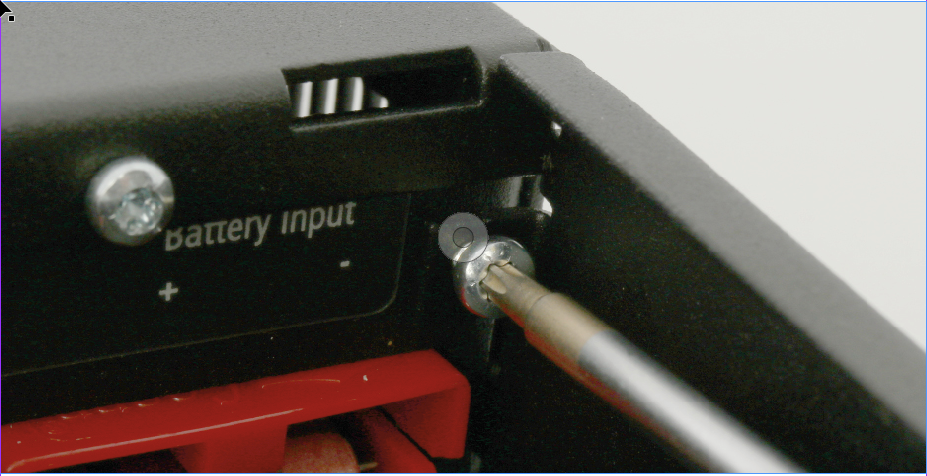

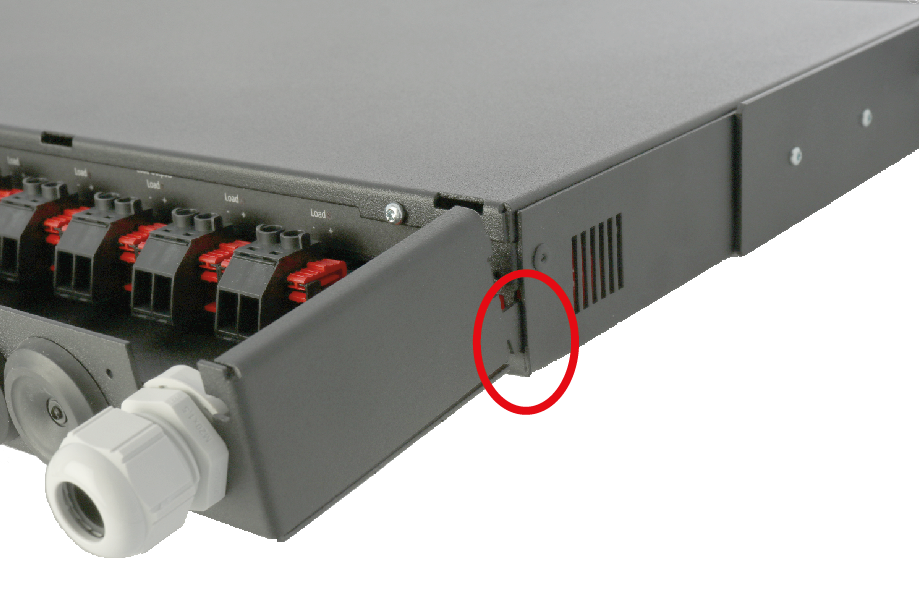

RACK EN54-COVER voidaan asentaa ennen yksikön asentamista tai sen jälkeen.

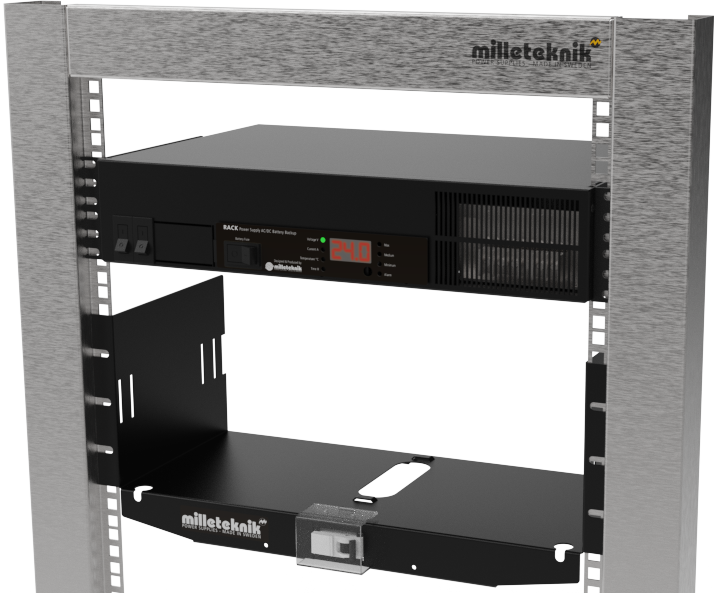

Akkuhyllyn asennus

Akkuhylly on asennettava 19" telineeseen. Kiinnitä hylly telineeseen sopivalla ruuvilla.

Kiinnitä hylly vähintään kahteen kohtaan kummallakin puolella. Käytä niin montaa ruuveja kuin tarvitset pitääksesi akut ja hyllyn tukevasti ja vakaana.

Jotta laite toimisi, akut on kytkettävä. Ne on sijoitettava akkuhyllylle, jonka mukana tulee valmis kaapelointi. Akkuhylly on asennettava telineeseen ennen akkujen sijoittamista.

Varoitus

Yksikkö on asennettava lukittuun ja suojattuun sisäympäristöön.

Akun napoihin pääsyn vaara. Napasuojauksen tulee peittää akun navat.

Liitännät takana

230 V verkkokaapelin kytkeminen yksikköön tapahtuu laitteen takana olevan laiteliittimen kautta. Liitä virransyöttö verkkovirtaan helposti käsillä olevan eristyskytkimen ja sopivan maasulkusuojauksen (joka on osa rakennuksen olemassa olevaa johtoa) kautta.

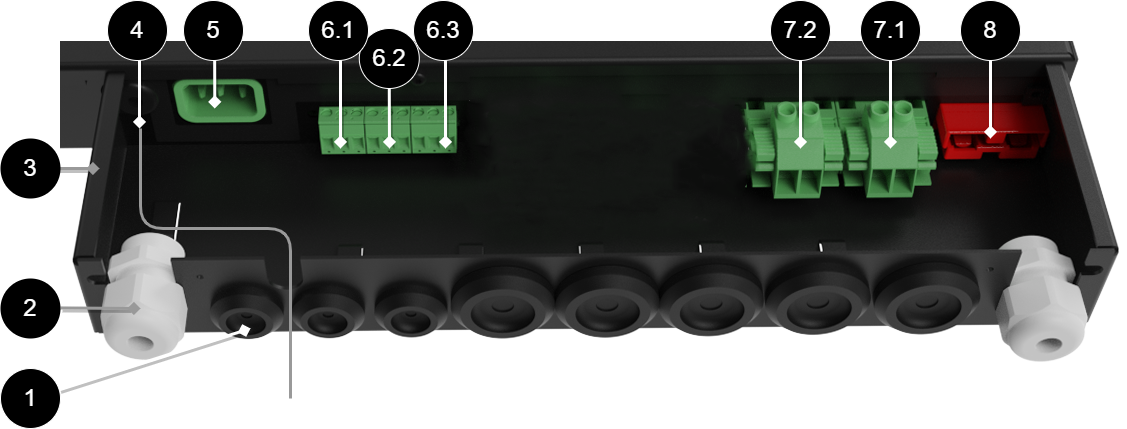

Taulu 8. Takaisin suojan kanssa

Ei	Selitys
1	Hälytinkaapeleiden ja kuormituskaapeleiden kaapeliläpiviennit.
2	Verkkokaapelin vedonpoisto.
3	Suoja jauhemaalattua metallilevyä.
4	Lämpösensori.
5	Liitäntä verkkokaapelille.
6.1-6.3	Viesti 1-3, katso komponenttien yleiskatsaus.
7.2	Lataa lähtö 2.
7.1	Lataa lähtö 1.
8	Trukin käsine akkukaapeleiden liittämiseen.

Tärkeää

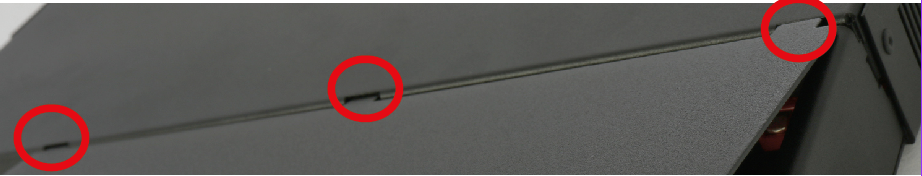

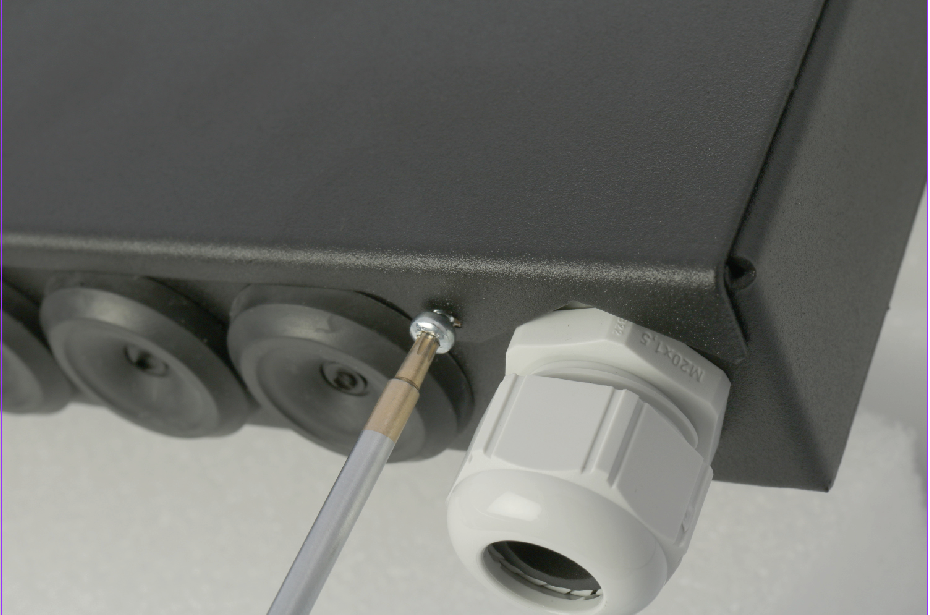

Takaosan ulostulojen suojaamiseksi mukana on metallilevystä valmistettu suojakotelo (1). Jos laitteiston on oltava EN 54-4- tai SBF 110:8 -hyväksytty, suojakotelo on asennettava.

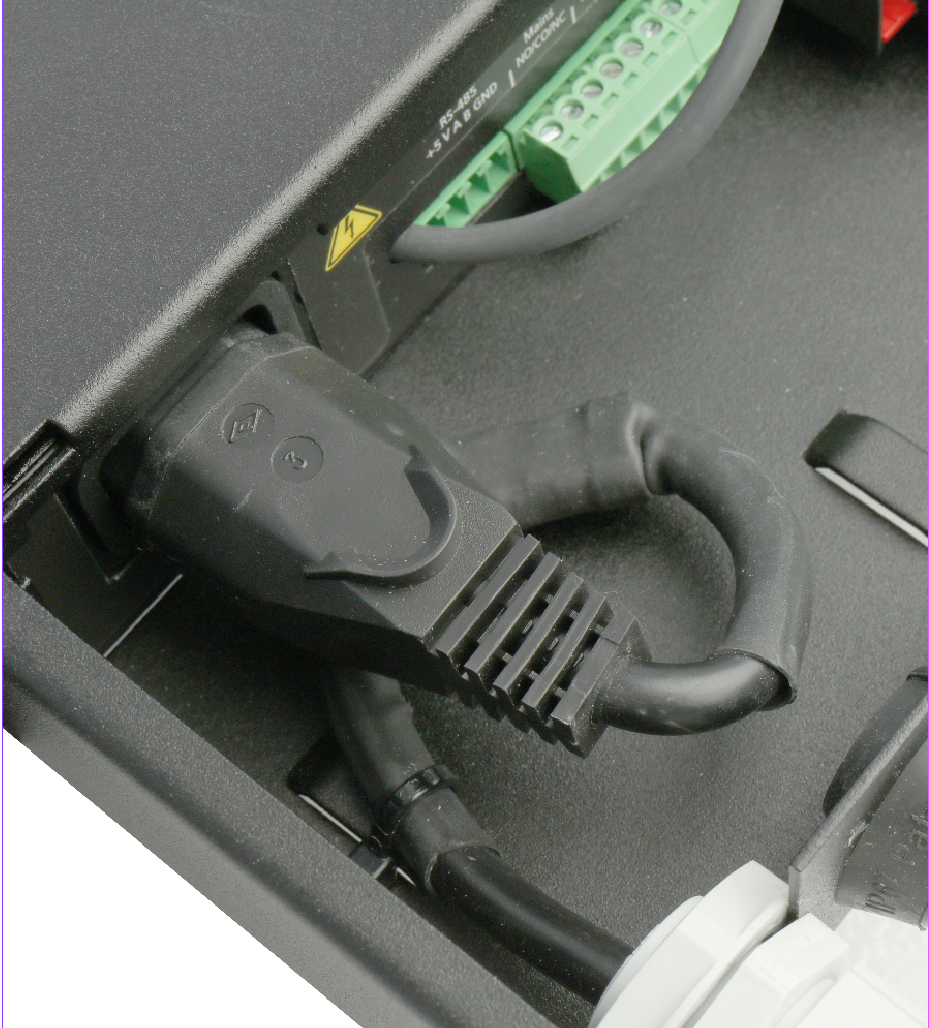

Liitä verkkovirta 230 V AC

Lämpösensori

Lämpötila-anturi akun lämpötilan mittaamiseen, aseta anturi akkujen väliin.

Laitteessa on sisäinen lämpötila-anturi ja ulkoinen lämpötila-anturi sisäisen ja ympäristön lämpötilan mittaamiseksi.

Hälytys

Katso taulukko 6.1-6.3

Hälytyskaapeli akun sulakkeen valvontaan

Hälytyskaapeli akun sulakkeen valvontaan.

Viestintä - valinnainen

Yhteys tietoliikenteeseen (RS-485:n kautta) voi tapahtua asiakkaan räätälöinnin aikana.

Suurin langan vastus

Jännite kaukaisimmassa kuormituspisteessä ei saa olla pienempi kuin kytketyn kuorman vaatimukset.

Pienin jännite annetaan, kun akut ovat lähes tyhjät (21 V / 42 V) ja jännitehäviö johdoissa. Varmista, että kuorma kestää alhaisimman jännitteen kaapeloinnin jännitehäviöllä.

Faktaa ILASTista

ILAST on kytkettyjen kuormien summa. Kaapelin vastus (RKABEL) on molempien johtimien kaapelin resistanssin x kaapelin pituus summa.

Pienin kuormitusjännite akkukäytössä ottaen huomioon kaapeleiden jännitehäviö = VUT(MIN) - (ILAST x RKABEL). VUT(MIN) on syväpurkauksen (21 V / 42 V) raja, kun akut ovat tyhjiä.

Taulukko ottaa huomioon johtimiin ja johtimista, eli on käytettävä todellista etäisyyttä metreinä.

Taulu 9. Kaapelialue

RKABEL	Ω / m
1,5 mm²	0,024 Ω / m
2,5 mm²	0,014 Ω / m
4 mm²	0,009 Ω / m
6 mm²	0,006 Ω / m
10 mm²	0,0035 Ω / m
16 mm²	0,0022 Ω / m

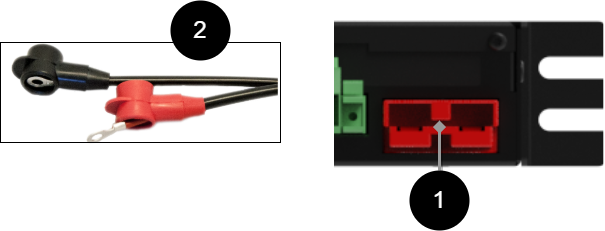

Akkujen liittäminen akkuhyllyyn

Käytä mukana toimitettua ja valmisteltua kaapelointia akkuhyllyssä olevien akkujen liittämiseen. Varo oikosuluttamasta akkujen napoja. Liitä ensin johdot akkuihin, (2). Kaapeloinnissa tulee olla kuminapasuoja, joka peittää akun navan. Liitä sitten trukin käsine yksikön takaosaan (1).

Aseta akun kapasiteetti

Taulu 10. Aseta akun kapasiteetti

Ei	Selitys

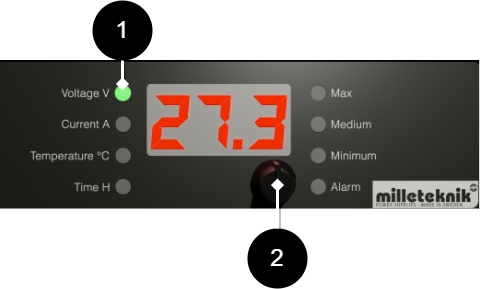

1	Aseta ohjauspyörä niin, että V palaa vihreänä.
2	Paina monivalitsinta kolmen sekunnin ajan, kunnes C00 tulee näyttöön. Käännä monivalintakiekkoa, kunnes C01 tulee näkyviin, ja valitse akun kapasiteetti painamalla monivalintakiekkoa (kevyt painallus). Hyväksy asetus pitämällä painiketta painettuna kolmen sekunnin ajan.

Selitys

Aseta ohjauspyörä niin, että V palaa vihreänä.

Paina monivalitsinta kolmen sekunnin ajan, kunnes C00 tulee näyttöön.

Käännä monivalintakiekkoa, kunnes C01 tulee näkyviin, ja valitse akun kapasiteetti painamalla monivalintakiekkoa (kevyt painallus).

Hyväksy asetus pitämällä painiketta painettuna kolmen sekunnin ajan.

Tehdasasetus on 2 x 20 Ah.
Käännä C00 ja paina painiketta kerran palataksesi normaaliin valikkoon.

Huomaa

Laite säilyttää asetukset, vaikka laitteen virta katkeaa kokonaan. Siksi akun kapasiteettia ei tarvitse asettaa uudelleen paristoa vaihdettaessa.

Kuinka käynnistää laite

Kytkennän jälkeen käynnistyksen on tapahduttava seuraavissa vaiheissa:

Akkuosan kytkentä/jänniteasetus.
Jännitteen asetus verkkoon.
Anna kuormaan jännite kytkemällä katkaisija päälle.

Käyttöönotto

Kun kaikki kytkennät on tehty, järjestelmä on konfiguroitu ja kolme vaihetta laitteen käynnistämiseksi on suoritettu - silloin pitäisi tapahtua seuraavaa:

Tilanäyttö on pois päältä normaalikäytössä.
Kuorma saa virtaa. Tarkista volttimittarilla, että kuorman jännite on välillä 26 - 27,3 V DC (48 V, 52 - 54,6 V DC).
Akut on ladattava. Tarkista tämä mittaamalla akun napojen poikki. (Akkujen kunnosta riippuen jännite voi vaihdella, mutta sen tulee olla yli 24 V DC, (48 V DC) ja nousta hitaasti noin 0,001 V/10 s. Täyteen ladattuina akkujen jännitteen tulee olla 27,3 V DC (48 V, 54, 6 V DC).
Paneelin ALARM-merkkivalo on sammunut.
Kaikkien vikahälytysreleiden on oltava vedetyssä tilassa. Tarkista, että CO:n ja NC:n välillä on yhteys. Aseta mittauslaite jatkuvuusmittaukseen ja testin päättämiseen. Tämän pitäisi sitten olla merkki oikosulusta.
Kaikki relelähdöt ovat normaalisti jännitteisiä ja antavat siten hälytyksen jännitteettömässä tilassa. Kun muodostat yhteyden viestintään, pääjärjestelmä lähettää kyselyitä. Ylimmän järjestelmän on tällöin annettava hälytys, jos esimerkiksi yksikkö on jännitteettömänä.

Viestintä - valinnainen

Yhteys tietoliikenteeseen (RS-485:n kautta) voi tapahtua asiakkaan räätälöinnin aikana.

Asetusten luettelo monivalitsimen avulla

Näytön konfigurointitila, johon pääsee monivalitsinpyörän pitkällä painikkeen painalluksella.

(J) arvo on säädettävissä

(N) arvo on nollattavissa

(U) Voi suorittaa testin/toiminnon

Taulu 11. Täydellinen luettelo asetuksista monivalitsimella

Näytteillä	Selitys
C00	Palaa normaaliin katselutilaan.
C01	Akun kapasiteetin asetus Ah (J).
C02	Akun vähimmäiskäyttöajan asettaminen (J).
C03	Hälytysraja alhaiselle akkujännitteelle akkukäytössä (J).
C04	Viivehälytys verkkokatkos (J).
C05	Alhaisen järjestelmän jännitteen hälytys (J).
C06	Näytä releen tila, 100 s = virtalähde, 10 s = paristot 1 s = verkkovirtakatkos. Lauennut rele näyttää virtalähteelle = 011. Lauennut rele akkunäytöille = 101. Lauennut rele verkkokatkon vuoksi = 110. Esimerkki, jos kaikki releet on asetettu = 000. Hälytys = 0, jännittynyt rele = 1.
C07	Latausjakso (J). Latausvaiheen kesto, 72 tuntia. Täysi lepovaiheen sykli on 20 päivää.
C08	Suurin mitattu jännitys (N).
C09	Pienin mitattu jännite (N).
C10	Korkein mitattu lämpötila (N) - ulkoinen lämpötila-anturi.
C11	Alin mitattu lämpötila (N) - ulkoinen lämpötila-anturi.
C12	Minuuttimäärä ylilämpötilassa (N).
C13	Minuuttimäärä alilämpötilalla (N).
C14	Sekuntikellon kuormitusvirta yli 170 % nimelliskuormasta (N). Kuormalaskujen laukeamisen riski.
C15	Minuuttilaskurin kuormitusvirta yli 100 % nimelliskuormasta (N). Riski, että mitoitusvaatimukset eivät täyty.
C16	Päivälaskurin kuormitusvirta yli 80 % nimelliskuormasta (N). Riski, että takuuaikaa ei saavuteta.
C17	Suorita akun liitäntätesti (U).
C18	Suorita solutesti (U).
C19	Suorita viikoittainen testi (U).
C20	Kalibroi akun jännite (J). Tehdasasetus - Ei voi muuttaa.
C21	Kalibroi verkkopistokkeen (J) jännite. Tehdasasetus - Ei voi muuttaa
C22	Kalibroi nollavirta (N). Tehdasasetus - Ei voi muuttaa
C23	Kalibroi kuormitusvirta (J). Tehdasasetus - Ei voi muuttaa
C24	Nimelliskuorman säätö (J).
C25	Raja-arvo syväpurkaussuojalle (J). HUOMIO! 1HE:ssä on laitteistoohjattu syväpurkaus.
C26	Viikoittaisen testin raja-arvo (J).
C27	Solutestin alkuperäinen arvo (J).
C28	Sallittu ylimääräinen jännitehäviö kennotestin aikana (J).
C29	Raakadata A/D-muuntimesta.
C30	Raakadata A/D-muuntimesta.
C31	Raakadata A/D-muuntimesta.
C32	Raakadata A/D-muuntimesta.
C33	Raakadata A/D-muuntimesta.
C34	Raakadata A/D-muuntimesta.
C35	Raakadata A/D-muuntimesta.
C36	Sisäiset liput.
C37	Sisäiset liput.
C58	Mitattu arvo sisäisestä lämpötila-anturista.
C59	Korkein mitattu arvo sisäisestä lämpötila-anturista.

Kunnossapito

Järjestelmä on tuuletinta ja akkuja lukuun ottamatta huoltovapaa, kun se on asennettu sisätiloihin.

Turvallisuustiedot - huolto ja vianmääritys

Katkaise verkkojännite mahdollisuuksien mukaan ennen huolto-, akunvaihto-, mittaus- tai vianmääritystöiden aloittamista.
Irrota akkusulake tai akkuliitin ennen DC-puolella työskentelyä.
Tarkista, että kaikki kaapelit on kytketty ja maadoitettu oikein, ennen kuin kytket virran takaisin laitteeseen.
Tuote voi sisältää osia, jotka kuumenevat käytön aikana. Vältä koskettamasta sisäosia heti virran katkaisun jälkeen.
Jos sulake palaa toistuvasti, katso Vianmääritys tai kytke laite jännitteettömäksi ja ota yhteyttä Milleteknikin tekniseen tukeen.
Jos epäilet laitteen vaurioituneen, sen sisään on päässyt nestettä tai havaitset palaneen käryä, tuotetta ei saa käyttää ennen kuin pätevä henkilöstö on tarkastanut sen.
Käytön aikana kotelon on oltava suljettuna ja lukittuna (jos laitteessa on lukko).
Vain valtuutettu huoltohenkilöstö saa tehdä korjauksia laitteeseen.
Käytä vain alkuperäisiä sulakkeita ja akkuja, jotka ovat samantyyppisiä ja -arvoisia kuin käyttöoppaassa/tuoteselosteessa on määritetty.

Milleteknik ei vastaa vaurioista, jotka aiheutuvat virheellisestä käsittelystä, luvattomista muutoksista tai ei-hyväksyttyjen komponenttien käytöstä.

Vianmääritys

Jos laite ei toimi odotetulla tavalla, tarkista seuraavat kohdat:

Taulu 12. [sv] Felsökning strömförsörjning med batterier

[sv] Problem	[sv] Möjlig orsak	[sv] Åtgärd
[sv] Ingen spänning ut.	[sv] Ingen nätspänning, säkring utlöst eller fel på batterier eller batteriers djupurladdningsskydd har trätt in.	[sv] Kontrollera matning, säkringar och batterianslutningar. Kontrollmät battterier^[a].
[sv] Batteri laddas inte.	[sv] Felaktig batterianslutning eller batterisäkring har löst ut.	[sv] Kontrollera batterikablar och byt batterisäkring vid behov. Kontrollmät batterier, se fotnot.
[sv] Enheten startar men ger larm.	[sv] Batterier ej tillräckligt laddade eller fel på last eller batteri.	[sv] Vänta 72 timmar tills batterier är fullt laddade. Kontrollera att lasten inte överskrider märkström.
[sv] Lysdiod blinkar.	[sv] Information, varning eller fel.	[sv] Se panel eller manual för förklaring.
[sv] Säkringar löser ut ofta.	[sv] Kortslutning eller överbelastning.	[sv] Kontrollera anslutna enheter, byt säkring endast efter att orsaken åtgärdats.
[sv] Enheten blir varm.	[sv] Hög belastning eller otillräcklig ventilation	[sv] Kontrollera att märkström inte överskrids och att luftflöde finns runt kapslingen.
^[a]Kontrollmätning av batterier: Vid felsökning kan batteriernas spänning kontrolleras med multimeter. Mät varje 12 V-batteri separat över plus- och minuspol. Mät därefter hela den seriekopplade batterigruppen. Två seriekopplade 12 V-batterier ska ge cirka 24–27 V DC beroende på laddningsgrad och om laddning pågår. Om uppmätt spänning är betydligt lägre än förväntat, kontrollera polaritet, batterisäkring och kablage mellan batteribox och batteribackup.

Jos ongelma jatkuu näiden tarkistusten jälkeen, ota yhteyttä Milleteknikin tukeen. Ilmoita tuotenumero, sarjanumero ja lyhyt kuvaus viasta.

Taulu 13. Pidä seuraavat tiedot käsillä, kun otat yhteyttä tukeen:

Tehtävät	Mistä löydän tehtävän?
Tuotteen nimitys	Tuotteen tyyppikilvessä.
Sarjanumero	Tuotteen tyyppikilvessä.
Virheen kuvaus.	Kuvaile lyhyesti, mitä on tapahtunut ja milloin virhe tapahtuu.

Kuva 2. Tyyppikilpi

Tyyppikilpi sijaitsee laitteessa, yleensä ulkopuolella. Sijoittelu voi vaihdella tuotteesta riippuen

Taulu 14. Yhteystiedot

Yhteydenottopolku	Tehtävä
Puhelinpuhelin	031-340 02 30
Sähköposti	support@milleteknik.se
Verkkosivut	www.milleteknik.se/tuki

Huoltoaikataulu akut ja varmennusakku

Akkujen huoltoaikataulu koskee UPLUS-tuotemerkkiä, jonka sarjanimitykset ovat seuraavat: US, USL ja USF. Hoito-ohjeet ovat erillisessä asiakirjassa "hoito-ohjeet venttiilisäädetty lyijyakku". Akkujen hoito-ohjeet (Sellpower Nordic AB:ltä)

Taulu 15. Akun vaihto

Sarjanimitys	Akun tyyppi	Vaihda akku * jälkeen
XLT (EI NOVA ja EN54).	3–5 vuotta	2–3 vuotta
US	6-9 vuotta	3-5 vuotta
USL	10-12 vuotta	5-7 vuotta
USF	12 vuotta	8-10 vuotta
* akun käyttöikä riippuu pääasiassa ympäristön lämpötilasta ja latausvirrasta. AGM-akkua ei saa koskaan ladata yli 30 %:iin sen nimelliskapasiteetista. Akut ladataan täyteen, mutta niitä ei saa ladata korkeammalla jännitteellä kuin 30 % nimelliskapasiteetista.

Taulu 16. Latausjännitteet

Latausjännite virtalähteestä	12 V laitteet	24 V laitteet	48 V laitteet
Pienin latausjännite	13,6 V	27,2 V	54,4 V
Suurin latausjännite	13,7 V	27,4 V	54,8 V
Toleranssi	+/- 0,5%	+/- 0,5%	+/- 0,5%

Taulu 17. Napajännite

Napajännite	15 minuutin lepoajan jälkeen latauksen jälkeen.
Pienin napajännite	12,9 V
Suurin sallittu ero akkuparien välillä	0,5 V
Uusi akku, jonka napajännite on alle 12,0 V, on viallinen ja se on reklamoitava toimittajalle.

Taulu 18. Ympäristön lämpötila akuille

Lämpötila varmennusakussa	Lämpötila
Alin	15 °C
Suositeltu	20 °C - 25 °C
Korkein	32 °C
Takuu on voimassa vain, jos lämpötila on näiden sisällä.

Asennustarkastus akut

Tarkista, että akku on ehjä ja puhdas ja että navoissa ei ole korroosiota.
Tarkista ja merkitse muistiin akkutilan lämpötila.
Tarkista kunkin akun napajännite ennen asennusta. Jos yksittäisten akkujen välinen ero on yli 0,3 V, akkusilmukka on tasausladattava asennuksen aikana. Jos jonkin akun napajännite on alle 12 V, kyseinen akku on vaihdettava uuteen ja siitä on tehtävä reklamaatio toimittajalle.
Tarkista latausjännite. Katso taulukko: Latausjännitteet.

Vuosittainen tarkastus

Tarkista, että akku on ehjä ja puhdas ja että navoissa ei ole korroosiota. Jos navoissa on korroosiota: Tarkasta, ettei akusta vuoda happoa. Puhdista sitten navat ja kytke akku takaisin. Voitele sitten napa akkurasvalla.
Tarkista ja merkitse muistiin akkutilan lämpötila.
Lue ja merkitse muistiin keskivirta.
Tarkasta, että kaikki liitännät ovat kunnolla kiinni eikä missään ole välystä.
Tarkista, että puhallin (jos laitteessa on puhallin) toimii kunnolla. Puhdista puhallin tarvittaessa. Puhallin on vaihdettava 5–8 vuoden kuluttua.
Tarkista latausjännite mittaamalla se yleismittarilla akuista.
Irrota akut ja anna niiden levätä 10–15 minuuttia. Mittaa sitten kunkin akun napajännite. Kytke akut uudelleen.

Tuoteseloste - Tekniset tiedot

Tuoteseloste - virtalähde Milleteknikiltä

EN54-4-sertifioitu / SBF110:8 Hyväksytty akkuvarmistus

Kuva 3. EN54 24V 25A 2U / EN54 48V 13A 2U

Laite on asennettu 19" telineeseen.

Tuotteen tunnistetiedot

Taulu 19. Nimikeke, osanumero, sähköpostinumero ja varmenteen numero.

Nimitys	Tuotenumero	E-numero (SE)
EN54 48V 13A 2U	2U01R10048P130-FI54	52 135 58

Tekninen kuvaus

EN54 virtalähde 48 V DC tai 24 V DC palohälyttimillä. Virtalähteen tasasuuntaaja muuntaa 230 V vaihtovirran 48 V DC tai 24 V DC: ksi ja antaa virran kaikkiin palohälytysjärjestelmän tärkeisiin osiin. EN54-virtalähde on sertifioitu käytettäväksi turvallisuusasennuksissa, joiden on oltava EN54-4: n mukaisia ja/tai SBF 110:8. -standardin mukaisia

Esimerkiksi akut ajavat kulkujärjestelmää pidemmälle, kun sähköverkko kaatuu.

Taulu 20. Nopeita faktoja

Pikafaktat
Syöttöjännite (V)	230 V vaihtovirta, +/- 10%, 47 Hz - 63 Hz
Lähtöjännite (V)	54,6 V DC, (48 V DC) Soveltuu myös akkukäyttöön.
Lähtövirta (A), suurin kuormitusvirtalähtö.	13A
Akut^[a]	4 x 150 Ah Etukuormattu.
^[a]Suositus. Jos akut sisältyvät toimitukseen, se on mainittu erikseen; muuten ne on tilattava erikseen.

Käyttökohteet

Taulu 21. Soveltamisalueet

Käyttökohteet	Kyllä	Ei
Palohälytys	✔
EN54-4 hyväksytyt palohälytysjärjestelmät.	✔
SBF 110:8, SBSC: n hyväksymä palohälytysjärjestelmä.	✔
PowerWatch-yhteensopiva	✔

Sähkötiedot

Taulu 22. Sähkötiedot

Sähkötiedot
Syöttöjännite	230 V vaihtovirta, +/- 10%, 47 Hz - 63 Hz
Latausvirta	Riippuen pistorasiasta.
Tehokkuus^[a]	89%
Valmiustilan kulutus	10,1 W
Jännite ulos	54,6 V DC, (48 V DC) Soveltuu myös akkukäyttöön.
Nykyinen (A)^[b]	13A
^[a]Nimelliskuormituksella. ^[b]Virtalähtö/kuorma on määritetty maksimiksi, normaalin virran ulostulon tulisi olla 80% maksimista.

Taulu 23. Sulakkeet

Sulakkeet
Verkkosulake	4 A 250V AC, keraaminen, 5 x 2 0mm
Kuormasulake	15A
Akun sulake

Taulu 24. Piirilevyt ja virrankulutus

Piirilevyt	Virrankulutus(akkukäytössä)	Lisätietoja
1 HE 48 V	200 mA

Kuormituslähdöt

Taulu 25. Kuormituslähdöt

Kuormituslähdöt
Kuormituslähtöjen lukumäärä	!^[a]
^[a]Kuormituslähdöt jakavat kokonaismaksimikuorman. Arvo ei koske tuotosta koh

Taulu 26. Maksimikuorma ja suositeltu kuorma.

Maksimi kokonaiskuormitus	Suositeltu kokonaiskuormitus (80%)^[a]
13 A	10,4 A
^[a]Jatkuvaan käyttöön suositellaan tyypillisesti 70–80 % maksimikuormasta lämpökuorman hallitsemiseksi

Hälytys ja suojaus

Taulu 27. Hälytysreleiden määrä

Releiden lukumäärä	Hälytys vaihtokoskettimella varustetun releen kautta^[a]
2	✔^[b]
^[a]Rele, potentiaalivapaa vaihtokosketin.Loppu CO/NO. ^[b]Rele, vuorottelevat potentiaalittomat koskettimet. Loppu CO/NO.

Taulu 28. Hälytykset

Hälytykset	Kyllä	Ei
Järjestelmävika	✔
Summahälytys, lämpötilahäiriö (raja-arvon ylä/alapuolella), sulakkeen vika: kuormitussulake laukaistu, akun sulake laukaistu, sulake ulkoisessa kortissa kuormalähdöillä, maadoitusvika (D-Sub), signaalivika (D-Sub), vika tai puuttuva lämpötila-anturi (sisäinen tai ulkoinen) ja tuulettimen vika.	✔
Sähkökatkoksen hälytys, 10 sekunnin viive	✔
Sähkökatkoksen hälytys	✔

Taulu 29. Suojaus

Suojaus	Kyllä	Ei
Akkujen latauksen suojaus / ohjattu lataus^[a]
Akun vikojen valvonta	✔
Alijännitesuojaus/matala järjestelmän jännite	✔
Järjestelmän seuranta/itsetesti	✔
Oikosulkusuojaus	✔
Sulakkeen suojaus	✔
Syväpurkaussuoja, katso Akut Akku ^[b]	✔
Virtalähteen vikojen valvonta	✔
Ylikuormitussuojaus/ylijännitesuojaus	✔
Ylikuumenemissuoja	✔
^[a]Ohjattu lataus suojaa akkuja ja pidentää niiden käyttöikää. ^[b]Kun syväpurkaussuoja aktivoituu, laite ja LED-valo sammuvat.

Viestintä ja indikointi

Taulu 30. Viestintä ja indikointi

Viestintä ja indikointi	Kyllä	Lisätietoja
Tiedonsiirto ylemmän tason järjestelmään	✔^[a]	Ei tiedonsiirtoa ylätason järjestelmään.
Hälytys alikeskukseen	✔
PowerWatch^[b]	✔
Merkkivalot/LEDit	✔	LED-valot ilmaisevat tilat ja hälytykset piirikortilla ja kotelon kannessa.
^[a]Koskee viestintää vanhemman järjestelmän kanssa, aktiivinen vain, jos määritys sallii. ^[b]PowerWatch sisältää kaapelin ja ohjelmiston; tilattava erikseen.

PowerWatch on saatavana lisävarusteena tuotteelle.

Taulu 31. Viestintäprotokolla

Liitännät		Viestintätapa	Protokollat
RS-485		Differentiaalinen signalointi	OSDP

Akku

Taulu 32. Tekniset tiedot – Akut

Akku
Suositellut akut^[a]	4 x 150 Ah Etukuormattu.
Akun tyyppi	Huoltovapaat AGM-akut (lyijyakut)
Syväpurkaussuoja	Aktivoituu, kun järjestelmän jännite laskee alle noin 40 V DC.
^[a]Jos akut sisältyvät toimitukseen, se on mainittu erikseen; muuten ne on tilattava erikseen.

Kotelo ja mekaniikka

Taulu 33. Kotelo ja mekaniikka

Kotelo ja mekaniikka
Tyyppi
IP-luokka
Materiaali	Jauhemaalattu arkki
Väri
Korkeusyksiköt
Kaapelin läpiviennit	8 kpl
Läpivientiaihio	1 kpl. takana
Tuuletin kotelossa	X

Kiinnitys, asennus ja pätevyysvaatimukset

Taulu 34. Asennus

Asennus	Kyllä	Ei
19" teline.	✔
Seinäasennus.	✔

Taulu 35. Asennus

Asennustapa	Kyllä	Ei
Kiinteä asennus.	✔

Mitat, paino ja pakkaustiedot

Taulu 36. mitat

Mitat, (LxKxS).	Mitat pakkauksineen^[a]
^[a]Tuotteen ja pakkauksen mitat (LxKxS) voivat vaihdella, koska tuote voi olla pakattu eri asentoon.

Taulu 37. Paino

Nettopaino	Paino pakkauksineen
8 kg	8,3 kg

Taulu 38. Pakkaus, kuljetus ja varastointi

Pakkaus, kuljetus ja varastointi
Pakkaus	Pahvi ja pahvinen iskusuojaus.
Määrä pakkauksessa	1 kpl.
Pakkaustyyppi (GS1 T0137)	BX-laatikko.
Ehdot EUR lava	EUR-kuormalavoja ei saa pinota kuljetuksen tai varastoinnin aikana. Pinoaminen voi vahingoittaa tuotetta ja pakkausta
Kuljetusolosuhteet	Tuote on suojattava kosteuden tiivistymiseltä ja suoralta sateelta kuljetuksen aikana.
Kuljetuslämpötila (ilman akkua)	−30 °C... +70 °C
Varastointiolosuhteet	Kuiva sisäympäristö, suojattu kondensaatiolta. Suhteellinen kosteus: max 95%, tiivistymätön
Varastointilämpötila ilman akkuja	−20 °C... +60 °C

Yhteystiedot

Taulu 39. Yhteystiedot

Yhteystiedot
Vaihde	031-340 02 30
Tuki ja tekniset kysymykset	support@milleteknik.se
Myynti	sales@milleteknik.se
WWW	www.milleteknik.se
Osoite	Ögärdesvägen 8B, 433 30 Partille

Tietoja näistä tiedoista

Emme vastaa mahdollisista virheistä. Tietoja voidaan muuttaa ilman ennakkoilmoitusta. Tämä käännös ei ole kielen- tai faktatarkistettu, eikä sitä tule käyttää mitoituksen tai laskelmien pohjana. Tarkista aina tiedot ruotsinkielisestä alkuperäisversiosta.

Milleteknik ja sen logo ovat Milleteknik AB:n tavaramerkkejä. PowerWatch on Milleteknik AB:n tavaramerkki.

PowerWatch on Milleteknik AB:n tavaramerkki.

Julkaisupäivä 2026-10-27

Vaatimustenmukaisuus

Toimitusaika, takuu ja ehdot

Taulu 40. Toimitusaika, takuu ja ehdot

Toimitusaika, takuu ja ehdot
Takuuaika^[a]	Tuotteella on kahden (2) vuoden takuu valmistusvirheiden varalta.Tuotteella on viiden (5) vuoden takuu valmistusvirheiden varalta.
Erityiset takuuehdot	Akkuvarmennusta tulee käyttää yhdessä UPLUS 10+ Design Life -akkujen kanssa. Tuuletin on puhdistettava vuosittain ja vaihdettava tarvittaessa. Keskimääräinen kuormitus ei saa ylittää 80 % virtalähteen nimelliskapasiteetista. Ympäristön lämpötila ei saa ylittää 32 °C. Akut ja kulutusosat eivät kuulu takuun piiriin.Katso myös yleiset ehdot.
Yleiset ehdot	ALEM09 poikkeuksin, katso. www.milleteknik.se/villkor/
Tuki	Puhelin- ja sähköpostituki on maksutonta takuuaikana. Takuun ulkopuolisista varaosista veloitetaan maksu.
Toimitus ja varastointi
Toimitusaika^[b]	5 työpäivää. 10 työpäivää. Tai sopimuksella. Toimitusaika lasketaan tehtaalta, kuljetusaika lisätään.
^[a]Jos laite hankitaan tukkuliikkeen tai muun jälleenmyyjän kautta, voimassa voivat olla eri takuuehdot. ^[b]Suurempien tilausten toimitusaika sopimuksen mukaan.

Käyttö ja kunnossapito

Taulu 41. Käyttö

Käyttö	Tiedot	Lisätietoja
Ympäristö	Sisätiloissa, ympäristöluokka 1.
Käyttölämpötila (suositus)	+15°C... +25°C	Takaa parhaan akun käyttöiän. Korkeammat lämpötilat lyhentävät merkittävästi akkujen käyttöikää.
Käyttölämpötila (sallittu)^[a]	+5°C... +40°C	Luokka 1 standardin EN 50131-6/EN 60839-11 mukaisesti
Virtalähteen kuormitus	80 %	Keskimääräinen kuormitus ei saa ylittää 80 % virtalähteen nimellistehosta.
Ilmanvaihto, vapaa etäisyys kotelon ympärillä.	100 mm	Tuuletusaukkoja ei saa tukkia tai peittää.
Ilmanvaihto kotelon edessä ja takana.	100 mm	Tuuletusaukkoja ei saa tukkia tai peittää.
^[a]Määrittää sallitun ympäristön lämpötila-alueen, jossa tuote voi toimia vahingoittumatta. Katso myös taulukko akun kestosta.

Taulu 42. Huolto

Kyllä	Ei	Aikaväli	Lisätietoja
✔		Vuosittain	Mittaa akkujen napajännite. Varmista, ettei keskimääräinen kuorma ylitä 80 % virtalähteen nimellistehosta.
	✔		Tuote on huoltovapaa

Sertifioinnit ja hyväksynnät

Taulu 43. Hyväksynnät

Täyttää	Direktiivit
Päästöt	EN61000-6-:2001 EN 55022:1998: -A 1:2000, A2:2003 Luokka B, EN61000- 3-2:2001, EN 55032 (korvaa EN 55022)A 11:2020 (CISPR 32), luokka B
Häiriönsieto
CE.	CE-merkintä (EY) 765/2008 mukaisesti
RoHS	RoHS-direktiivi 2011/65/EU, mukaan lukien muutos (EU) 2015/863
EMC	EMC-direktiivi 2014/30/EU
Sähköturvallisuus (LVD)	Pienjännitedirektiivi 2014/35/EU

Taulu 44. EN54

Hyväksytty standardin mukaisesti	Kyllä	Ei
EN50131-6	✔
EN 54-4:1997, EN 54-4:1997 /AC: 1999, EN 54-4:1997 /A1:2002 ja EN 54-4:1997 /A2:2006.	✔

Taulu 45. SBF

Täyttää	Kyllä	Ei
SBF 110:8	✔

Taulu 46. Todistukset ja todistusnumerot

Todistuksen numero, SBSC	Nimikeketys SBSC
Numerot 18-244	-

Miten varmenteita sovelletaan, jos laitteeseen on asennettu valinnainen?

Taulu 47. Voidaanko varmenteita soveltaa, jos valinnainen on asennettu laitteen ulkopuolelle?

Tuotesarja	Sertifiointi	Voidaanko varmenteita soveltaa, jos laitteeseen on asennettu valinnainen?
EN54^[a]	EN 54-4 (Tulipalo)	Ei
^[a]Sertifikaattien ylläpitämiseksi on käytettävä saman merkin paristoja kuin sertifioinnissa (UPLUS).

EN54-4 selvennys

Ulkoinen liitäntä: Laitteen ulkopuolelle asennetut lisävarusteet tai laitteet eivät vaikuta standardin EN 54-4 -sertifiointiin.

Sisäinen asennus: Standardin EN 54-4 mukaisesti sertifioiduissa laitteissa kotelon sisään ei saa fyysisesti asentaa lisävarusteita, jos todistukset ovat voimassa.

Valinnaiset vaatimukset: Huomaa, että kaikkien sertifioitujen tuotteiden kanssa käytettävien vaihtoehtojen on oltava Milleteknikin valmistamia. Muiden valmistajien vaihtoehdot eivät ole sallittuja

Ympäristötiedot

Taulu 48. Ympäristötiedot

Ympäristötiedot	J/N	Tiedot
Rakennustavarailmoitus	✔	Kyllä, katso iBVD osoitteessa www.milleteknik.se.
REACH-asetus (EY) N:o 1907/2006	✔	Kyllä, katso DoC osoitteessa www.milleteknik.se Tuote on REACH-asetuksen (EY) N:o 1907/2006 mukainen.
SVHC-aineet, CAS/EY	✔	Kyllä, lyijy, 7439-92-1/231-100-4
RoHS-direktiivi (EU) 2015/863	✔	Kyllä, katso DoC osoitteessa www.milleteknik.se
WEEE 2012/19/EU	✔	Tuote sisältää sähkökomponentteja tai johdotuksia, ja se kuuluu sähkö- ja elektroniikkalaiteromun direktiivin (2012/19/EU) soveltamisalaan.
SCIP-numero 2008/98/EY	✔	Kyllä, rekisteröity soveltuvin osin EU:n jätedirektiivin (2008/98/EY) mukaisesti.
Konfliktimineraalit (EU) 2017/821	✗/✗/✗/✗/✔	Ei = kulta, volframi, tantaali, koboltti. Kyllä = Tina
Sisältää nanomateriaaleja: EY 1272/2008	✗	Tuote ei sisällä nanomateriaaleja.
Ekosuunnittelu 2009/125/EY	Milleteknikin tuotteet on tarkoitettu ammattikäyttöön, joten ne eivät kuulu suoraan ekosuunnitteluasetuksen (EU 2019/1782) soveltamisalaan.Koska asetus voi koskea tiettyjä komponentteja, ilmoitamme asiaankuuluvat tiedot helpottaaksemme asiakkaan valintaa.^[a]
Konedirektiivi 2006/42/EY	Tuote on osa sähköjärjestelmiä, siihen sovelletaan asiaankuuluvia sähkö- ja turvallisuusdirektiivejä eikä se ole konedirektiivissä (2006/42/EY) tarkoitettu kone. Korvautuu koneasetuksella (EU) 2023/1230, jota sovelletaan vuodesta 2027 alkaen.
Tuote on suunniteltu ja valmistettu pitkää käyttöikää varten, mikä vähentää ympäristövaikutuksia. Tuotteen käyttöikä (kuluvia osia lukuun ottamatta) riippuu muun muassa ympäristötekijöistä, pääasiassa ympäristön lämpötilasta, komponenttien odottamattomasta kuormituksesta, kuten salamaniskusta, ulkoisista vaikutuksista, käsittelyvirheistä jne. Tuotteet ovat modulaarisia, joten ne voidaan helposti purkaa ja kierrättää. Toimita käytöstä poistetut tuotteet lähimpään kierrätyspisteeseen tai palauta ne valmistajalle asianmukaista ympäristökäsittelyä varten.^[b]Ota yhteyttä jakelijaasi saadaksesi lisätietoja.
^[a]Valmiustilan kulutus ja teho. ^[b]Kierrätyksestä aiheutuneita kustannuksia ei korvata.

Valmistaja ja alkuperämaa

Taulu 49. Tuotteen alkuperä

Valmistaja^[a]

Milleteknik AB

Tullinimike

850444095^[b]

Alkuperämaa

Ruotsi

^[a]Valmistaja viittaa tuotteessa ilmoitettuun tuotemerkkiin. Jos tuotteen merkinnän ja tämän tuoteselosteen välillä on ristiriita, sovelletaan tuotteen merkintää

^[b]Tarkista viennin/tuonnin osalta tulliasiamiehellä/tullilaitokselta; vaihtoehtoinen luokitus 85044055 voi tulla soveltuvaksi, jos tuote arvioidaan akkulaturiksi.

Liite

Varakäyntiaika

Varakäyntiaika riippuu virtalähteeseen kytketyn kuorman suuruudesta. Jos kuormitus vaihtelee – esimerkiksi ovilukkoja usein käytettäessä – turvajärjestelmän varakäyntiaika lyhenee. Arvioidut varakäyntiajat löytyvät osoitteesta: www.milleteknik.se/Manualer/FaQ/Reservdrifttider/

Tietoja sertifioinneista ja vaihtoehdoista

Miten varmenteita sovelletaan, jos laitteeseen on asennettu valinnainen?

Milleteknikin akkuvarmuuskopiot voidaan jakaa kolmeen luokkaan:

Laitteet, jotka eivät ole kolmannen osapuolen sertifioituja käyttämään murtohälytys- tai palohälytysjärjestelmiä.
Laitteet, jotka on kolmannen osapuolen sertifioitu käytettäväksi murtohälytysjärjestelmissä (SSF 110:8).
Laitteet, jotka on sertifioitu käytettäväksi palohälytysjärjestelmissä (EN54).

Miten sertifikaatit pätevät, jos lisävarusteena on Milleteknik sisään laite?

Taulu 50. Mitkä tuotevalikoimat ja lisävarusteet ovat sertifioituja?

Tuotesarja	Merkintä	Sääntelykehys
ECO, NEO, PoE, Lisävarusteet ja lisävarusteet.	Ei sertifiointimerkintää	-
NOVA^[a]		SSF 1014, numero 6, hälytysluokka 4
EN54^[b]		EN 54-4:1997/AC:1999 ja EN 54-4:1997/A2:2006.
Paristot	Ei sertifiointimerkintää	SSF 1014, numero 6, hälytysluokka 4 EN 54-4:1997/AC:1999 ja EN 54-4:1997/A2:2006.
^[a]Laite täyttää vaatimukset asennusta varten tiloihin, joiden on oltava SSF 1014 -hyväksyttyjä. SSF 1014 -sertifikaatti on voimassa vain, kun se on sertifioitu yhdessä emojärjestelmän kanssa. Jotta SSF 1014 -todistus olisi voimassa, voidaan käyttää vain yhtä (1) kuorman poistumista ^[b]MX-sarja on EU-maassa EN54-sertifioitu. Certifkat ei julkaista SBSC: ssä

Miten varmenteita sovelletaan, jos laitteeseen on asennettu valinnainen?

Taulu 51. Voidaanko varmenteita soveltaa, jos valinnainen on asennettu laitteen ulkopuolelle?

Tuotesarja	Sertifiointi	Voidaanko varmenteita soveltaa, jos laitteeseen on asennettu valinnainen?
EN54^[a]	EN 54-4 (Tulipalo)	Ei
^[a]Sertifikaattien ylläpitämiseksi on käytettävä saman merkin paristoja kuin sertifioinnissa (UPLUS).

EN54-4 selvennys

Ulkoinen liitäntä: Laitteen ulkopuolelle asennetut lisävarusteet tai laitteet eivät vaikuta standardin EN 54-4 -sertifiointiin.

Sisäinen asennus: Standardin EN 54-4 mukaisesti sertifioiduissa laitteissa kotelon sisään ei saa fyysisesti asentaa lisävarusteita, jos todistukset ovat voimassa.

PowerWatch

Taulu 52. PowerWatchin tilaustiedot

Nimitys	Tuotenumero	Sähkönumero
PowerWatch	A-OT0000UPG02P2V3P3	52 137 06

Taulu 53. PowerWatchissa asetettavat hälytykset

PowerWatchissa asetettavat hälytykset
Akku irti
Alhainen akun jännite, akkukäytössä
Kuormasulakevika
Laturin vika, alijännite
Laturin vika, ylijännite
Sähkökatkos, viive 10 sekuntia
Tuulettimen vika, (ulkoisesti kytketyn tuulettimen tapauksessa)
Yksikköä ei ole kalibroitu

Sähköverkkoliitännän asennuksen pätevyysvaatimukset

Pätevyysvaatimukset vaihtelevat maittain. Taulukossa esitetään yhteenveto kansallisista vaatimuksista, jotka koskevat kiinteää asennusta ja pistotulpalla liitettävien laitteiden kytkentää.

Tuotteen toisiopuolen lisävarusteet, esimerkiksi 12 V, 24 V tai 48 V DC, kytketään niiden omien ohjeiden mukaisesti. Tuotteen sähköverkkoliitäntään kohdistuvat työt on tehtävä kansallisten pätevyysvaatimusten mukaisesti.

Taulu 54. Pätevyysvaatimukset maittain. Koskee vain tämän tuotteen kiinteää sähköverkkoliitäntää.

Asennuksen pätevyysvaatimukset	Kiinteä asennus (230 V)	Pistotulppaliitäntä	Lisätietoja
Ruotsi	✔	✗	Kiinteän asennuksen saa suorittaa sähköalan ammattilainen valtuutetun sähköurakoitsijan valvonnassa (Sähköturvallisuuslaki SS 436 40 00). Pistotulppaliitännän saa kytkeä ilman sähköalan pätevyyttä.
Norja	✔	✔	Pätevää sähköasentajaa edellytetään myös kiinteissä asennuksissa käytettäviltä pistotulpalla liitettäviltä laitteilta. (NEK 400, DSB)
Suomi	✔	✗	Pistotulppaliitännän saa kytkeä ilman sähköalan pätevyyttä. (Tukes, SFS 6000.)
Tanska	✔	✗	Pistotulpalla liitettävän laitteen saa kytkeä ilman sähköalan pätevyyttä. (Sikkerhedsstyrelsen)
Saksa	✔	✗	Kaikki kiinteät asennukset edellyttävät VDE 0100 -standardin mukaista pätevää sähköasentajaa. Pistotulpalla liitettävän laitteen saa kytkeä ilman sähköalan pätevyyttä, mutta vain henkilö, jolla on sähköalan perustiedot (”Elektrotechnisch unterwiesene Person”).

Vertailutaulukko: EN 50130-5 mukaiset ympäristöluokat (viitataan standardissa EN 50131-6)

Taulu 55. Vertailutaulukko: EN 50130-5 -standardin mukaiset ympäristöluokat

Luokka	Tyyppi	Lämpötila-alue
Ympäristöluokka 1	Lämmitetyt sisätilat (esim. toimistot, asunnot)	+5°C... +40°C
Ympäristöluokka 2	Sisätilat ilman lämpötilan säätöä, kuten varastot ja porraskäytävät.	-10 °C... +40 °C
Ympäristöluokka 3	Suojattu ulkotila.	-25° C...+50° C
Ympäristöluokka 4	Yleinen ulkotila	-25° C...+60° C

Viitetaulukko: valmistajan ilmoittama käyttöikä ja suositeltu akun vaihto

Taulu 56. Viitetaulukko: Valmistajan ilmoittama elinikä ja suositeltu vaihtoväli

Akun suunniteltu elinikä (Design Life)^[a]	Vaihtoväli normaalikäytössä (+20 °C)	Vaihtoväli +30 °C lämpötilassa	Vaihtoväli +40 °C lämpötilassa
3 - 5 vuotta	2 - 3 vuotta	1 - 1,5 vuotta	0,5 - 0,75 vuotta
6 - 9 vuotta	5 - 6 vuotta	2,5 - 3 vuotta	1,2 - 1,5 vuotta
10 - 12 vuotta	6 - 7 vuotta	3 - 3,5 vuotta	1,5 - 1,75 vuotta
15 + vuotta	10 - 12 vuotta	5 - 6 vuotta	2,5 - 3 vuotta
^[a]Pätee valmiustilakäytössä, kun olosuhteet ovat optimaaliset.

Tietoja näistä tiedoista

Milleteknik ja sen logo ovat Milleteknik AB:n tavaramerkkejä. PowerWatch on Milleteknik AB:n tavaramerkki.

PowerWatch on Milleteknik AB:n tavaramerkki.

Julkaisupäivä 2026-10-27

Liite: Asenna EN-54 kansi

EN54-COVER telineeseen asennettavalle EN54 on pakollinen asennettaessa tiloihin, jotka on hyväksytty standardin EN 54-4 tai SBF 110:8 mukaisesti.

1. Työnnä koukut laitteen takana olevaan RACK EN54 COVER -kanteen.

2. Kiinnitä EN54-KANSI (2 ruuvia).

Liitä muut kaapelit ennen kuin liität verkkovirtaan. Huomautus: Verkkojohdon tulee olla kuvan mukainen. Lämpötila-anturin suojaholkki on ehkä irrotettava, jotta lämpötila-anturi pääsee kaapelin läpiviennin läpi.

Tärkeää

Kaikkien liitäntäkaapeleiden tulee kulkea kaapeliholkkien läpi.

4. Työnnä koukut RACK EN54-COVER -kanteen RACK-yksikön takana.

5. Ruuvaa kansi kiinni (2 ruuvia).

^[1]Käännökset muilla kielillä kuin ruotsiksi ovat vain ohjeellisia, eikä niitä välttämättä ole tarkistettu. Käännökset on aina tarkistettava ruotsinkieliseen alkuperäiskappaleeseen oikeiden tietojen varmistamiseksi
