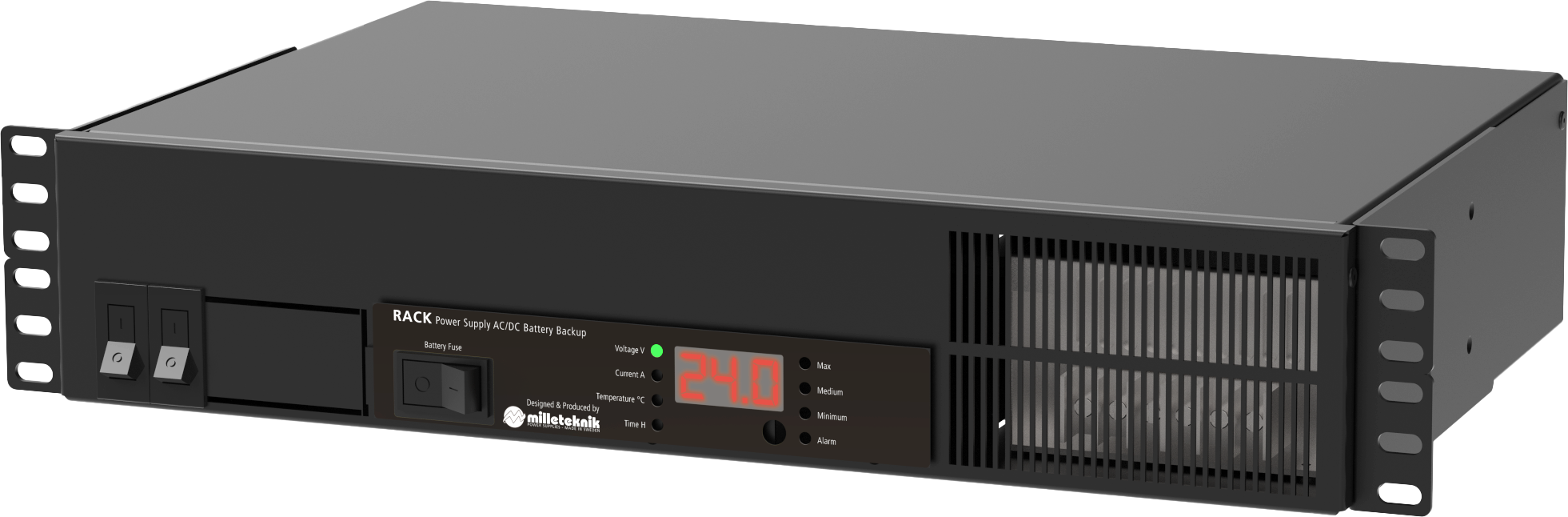

EN54-4 Sertifisert / SBF110:8 Godkjent batteribackup
Enheten er montert i et 19" stativ.
Produktidentifikasjon
Betegnelse | Varenr. | E- nummer |
|---|---|---|
EN54 48V 13A 2U | 2U01R10048P130-EN54 | 52 135 58 |
Revisjoner og om dette dokumentets utgave
Gjeldende og nyeste utgave av dette dokumentet er tilgjengelig på www.milleteknik.se.
Dette dokumentets gyldighet kan ikke garanteres da ny utgave publiseres uten forvarsel.
Originalinstruksjoner: Svensk.[1].
Bruksanvisning, tekniske data og oversettelser av disse kan inneholde feil. Det er alltid installatørens ansvar å påse at produktet installeres på en sikker måte.
Symboler
Symboler | Navn | Forklaring |
|---|---|---|
 | Advarsel | Fare for elektrisk støt, feil installasjon eller varme overflater. Vises i noen manualer |
 | Legg merke til | Brukes til tilleggsinformasjon som tydeliggjør teksten. |
 | Forsiktighet/Viktig | Indikerer risikoen for skade på utstyret eller funksjonsfeil. Brukes også til informasjon som er viktig, men ikke sikkerhetsrelatert. |
 | Tips | Viser praktiske råd eller snarveier for installasjon, drift eller service. |
 | CE-merking | Produktet er i samsvar med gjeldende EU-direktiver og harmoniserte standarder. |
 | Les håndboken | Les bruksanvisningen før installasjon og service. |
 | Må ikke kastes i husholdningsavfall | Produktet er omfattet av WEEE-direktivet og må ikke kastes sammen med husholdningsavfall, det må resirkuleres og leveres til et resirkuleringssenter. |
 | Resirkulering | Emballasje, produkter og andre materialer som ikke inneholder elektronikk, må resirkuleres i samsvar med lokale miljøforskrifter. |
Installasjon og igangkjøring
Instruksjoner for installasjon og igangkjøring.
Se installasjonsfilm
Les dette først!
La om mulig være 100 mm ledig plass.
Systemet er beregnet for bruk i et kontrollert innemiljø.
Kun autoriserte personer skal installere og vedlikeholde systemet.
Det er installatørens ansvar at systemet er egnet til tiltenkt bruk.
Dokumenter som følger med systemet må lagres i det eller i dets umiddelbare nærhet.
Ventilasjon må ikke tildekkes. Nettspenningen bør kobles fra under installasjonen.
All informasjon kan endres.
Ved å installere dette produktet, erkjenner og aksepterer installatøren begrensningene til dette produktet som beskrevet i denne håndboken.
Bruksanvisning i original.
Om oversettelse av dette dokumentet
Brukerhåndbok og andre dokumenter er på originalspråket på svensk. Andre språk kan være maskinoversatt og/eller ikke gjennomgått, feil kan oppstå.
Komponentoversikt

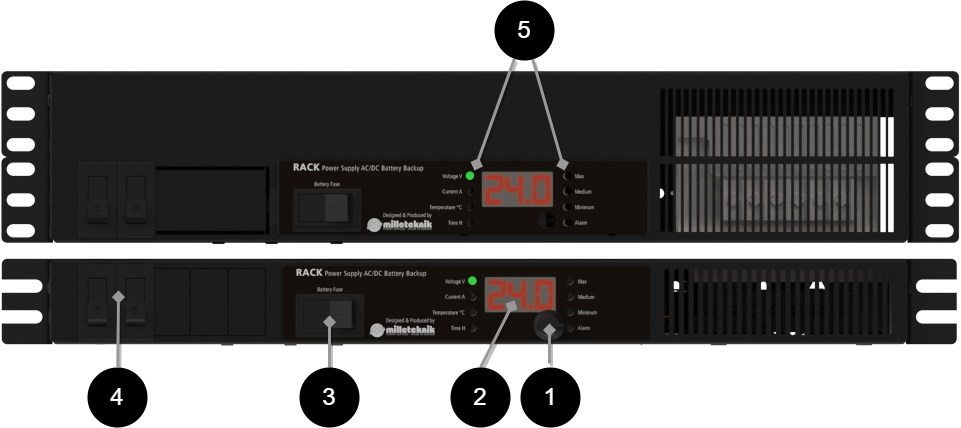

Komponentoversikt -foran og bak
Nummer | Forklaring |
|---|---|
1 | Multivalgsratt |
2 | skjerm |
3 | Batterisikring |
4 | Last inn sikringsenheter |
5 | Indikatordioder |

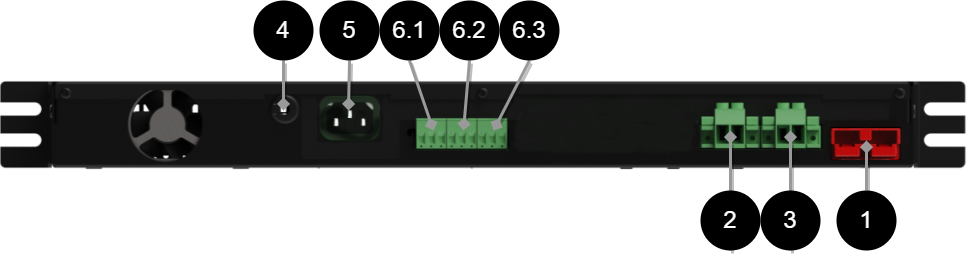

Nummer | Forklaring | Kommentar |
|---|---|---|
1 | Tilkobling av batterikabler | - |
2 | Last utgang 2 | Sikringen foran er den som er nærmest skjermen. |
3 | Last utgang 1 | Sikring på fronten er den som er nærmest hjørnet. |
4 | Temperatur sensor | - |
5 | Tilkobling til strømnettet | 230 V. |
6.1 | Relé 1 | Strømbrudd, NO/CO/NC. |
6.1 | Relé 2 | PSU over/underspenning, gammelt batteri, batteri ikke tilkoblet, ødelagt sikring, lav batterispenning i batteridrift, NO/CO/NC. |
6.3 | Stafett 3 | Lav systemspenning, NO/CO/NC. |
Innkapsling
Generelle monteringsanvisninger

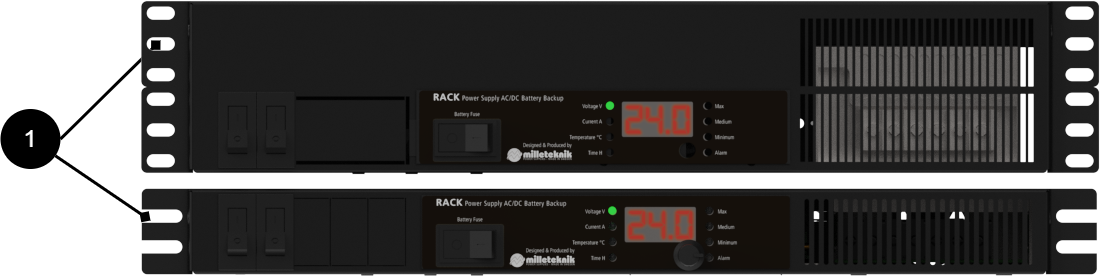

Montering i 19" stativ
Nei | Forklaring |
|---|---|
1 | Enheten er skrudd inn i et 19" stativ. |
Notat

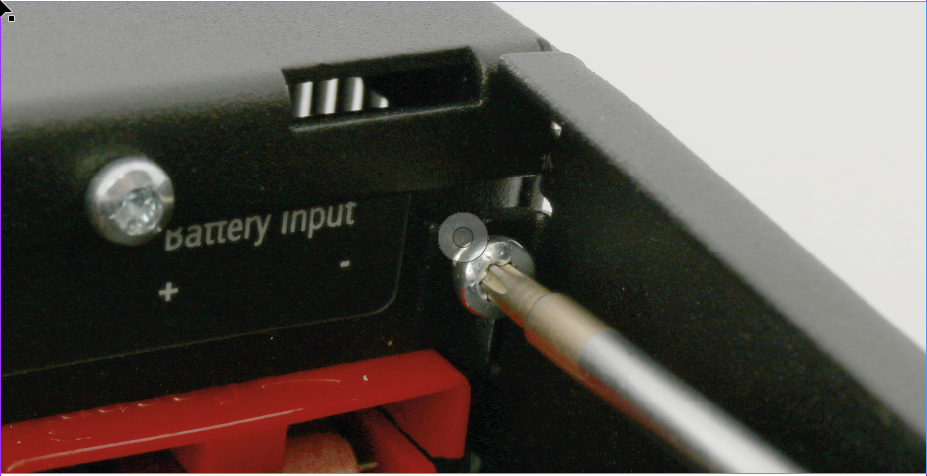

Installasjon av RACK EN54-COVER kan gjøres før eller etter at enheten er installert.

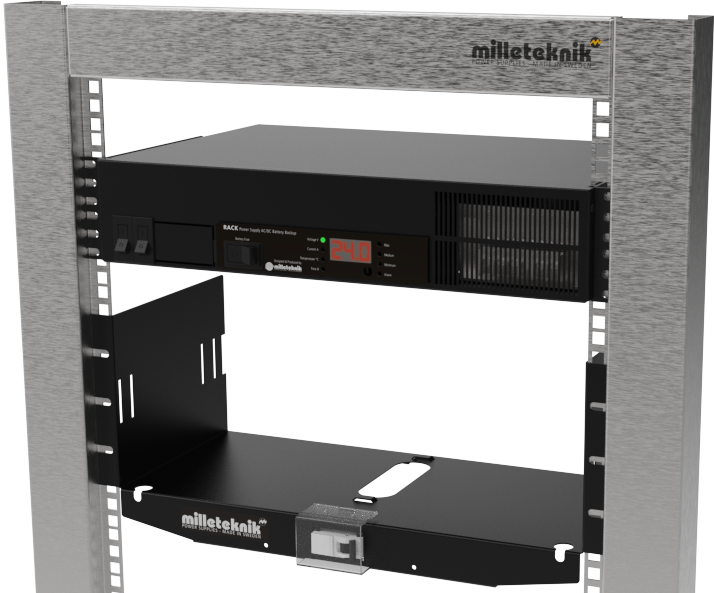

Montering av batterihylle
Batterihyllen må monteres i et 19" stativ. Bruk passende skrue for stativet for å feste hyllen.
Fest hyllen på minst to steder på hver side. Bruk så mange skruer du trenger for å holde batteriene og hyllen sikre og stabile.
For at enheten skal fungere, må batterier være tilkoblet. Disse skal plasseres på batterihylle som følger med forberedt kabling. Batterihyllen må monteres i stativet før batterier settes inn.
Advarsel
Enheten må installeres i et låst og beskyttet innemiljø.
Fare for tilgang til batteripolene. Polbeskyttelse må dekke batteripoler.

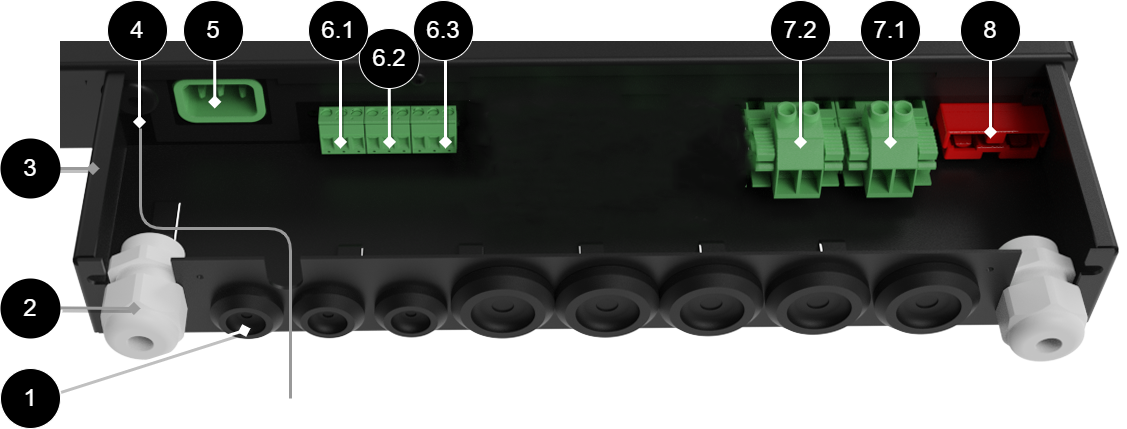

Koblinger på baksiden
Tilkobling av 230 V nettkabel til enheten skjer gjennom enhetskontakten på baksiden av enheten. Koble strømforsyningen til strømnettet via lett tilgjengelig skillebryter og egnet jordfeilvern (som er en del av byggets eksisterende ledningsnett).
Nei | Forklaring |
|---|---|
1 | Kabelinnføringer for alarmkabler og lastkabler. |
2 | Strekkavlastning for nettkabel. |
3 | Tilfluktsrom i pulverlakkert metallplate. |
4 | Temperatur sensor. |
5 | Tilkobling for nettkabel. |
6.1-6.3 | Stafett 1-3, se komponentoversikt. |
7.2 | Last utgang 2. |
7.1 | Last utgang 1. |
8 | Gaffeltruckhanske for tilkobling av batterikabler. |

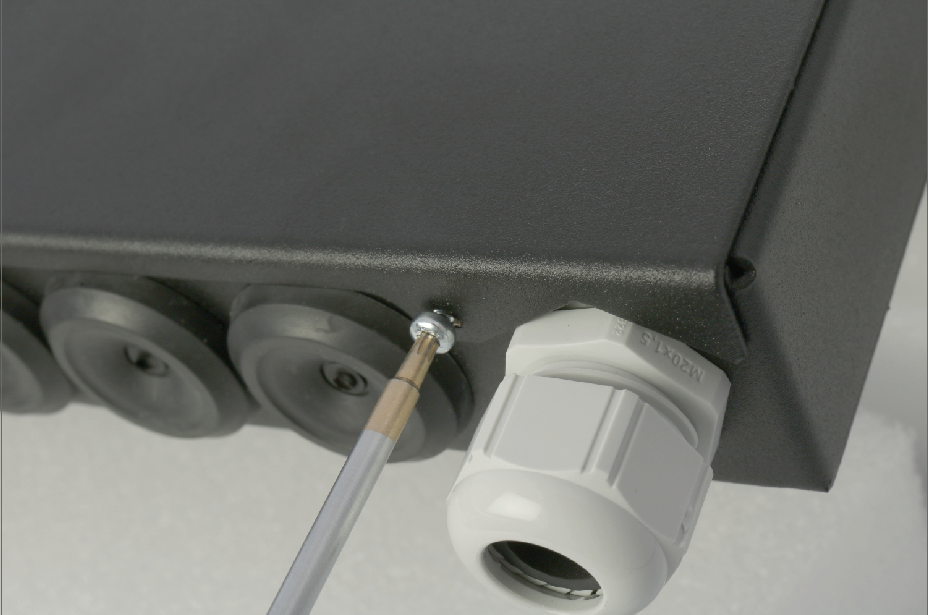

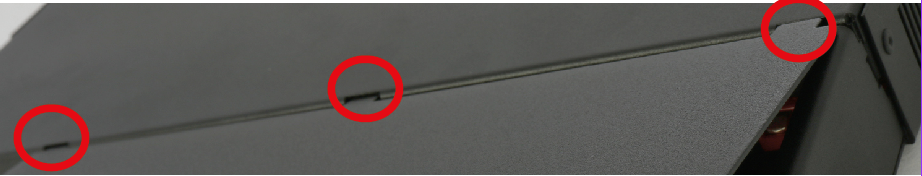

Viktig

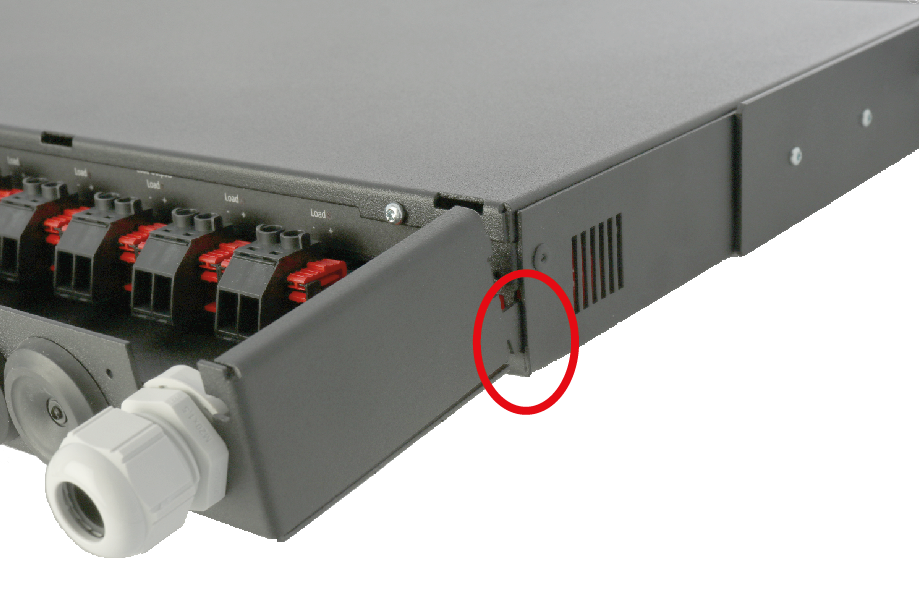

For å beskytte utgangene på baksiden medfølger et beskyttelseshus (1) i metallplate. Dersom anlegget skal være EN 54-4 eller SBF 110:8 godkjent, må beskyttelseshuset monteres.

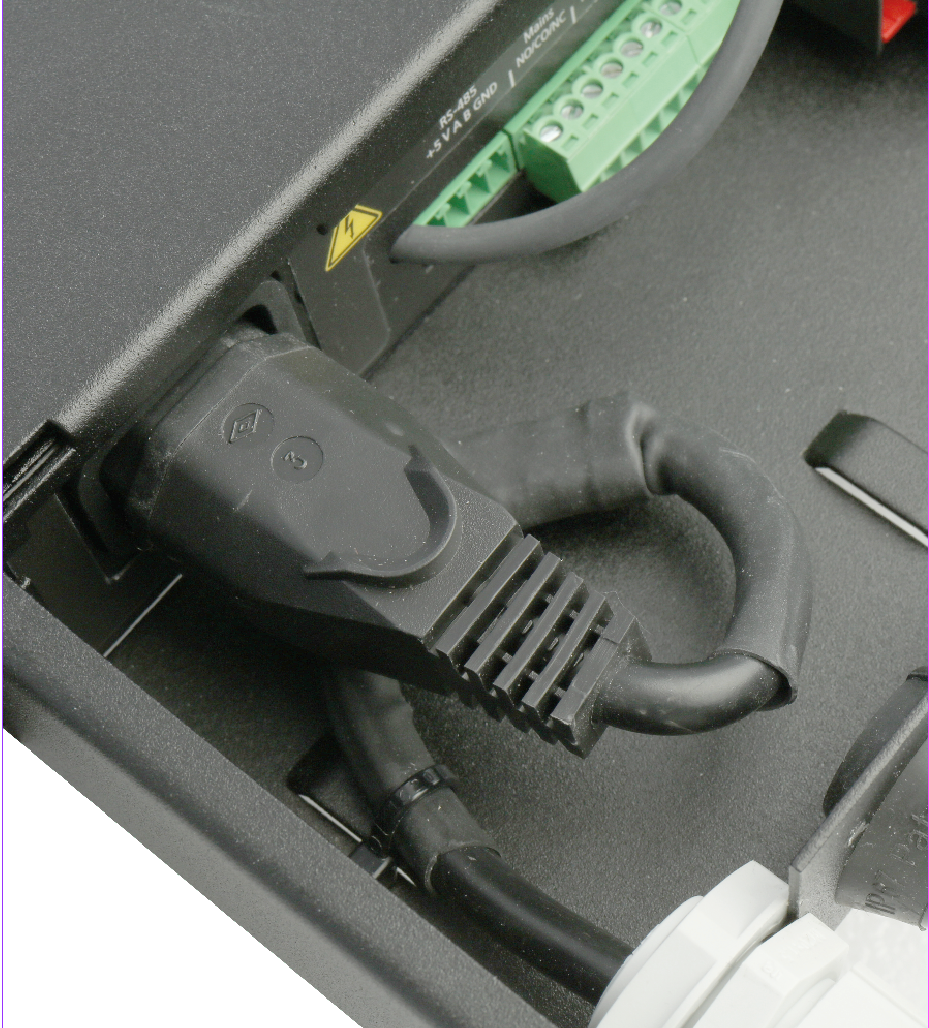

Koble til strømnettet 230 V AC
Tilkobling av 230 V nettkabel til enheten skjer gjennom enhetskontakten på baksiden av enheten. Koble strømforsyningen til strømnettet via lett tilgjengelig skillebryter og egnet jordfeilvern (som er en del av byggets eksisterende ledningsnett).
Temperatur sensor
Temperatursensor for måling av batteritemperatur, plasser sensor mellom batterier.
Enheten har en intern temperatursensor og en ekstern temperatursensor for å måle intern og omgivelsestemperatur.
Alarm
Alarmkabel for batterisikringsovervåking
Alarmkabel for batterisikringsovervåking.
Kommunikasjon - valgfritt
Tilkobling til kommunikasjon (via RS-485) kan skje under kundetilpasning.
Maksimal ledningsmotstand
Spenningen ved det fjerneste lastpunktet må ikke være lavere enn kravene til den tilkoblede lasten.
Laveste spenning gis når batterier er nesten utladet (21 V / 42 V) sammen med spenningsfall i ledninger. Sørg for at lasten tåler den laveste spenningen med spenningsfall i kabling.
Fakta om ILAST
ILAST er summen av de tilkoblede lastene. Kabelmotstanden (RKABEL) er summen av kabelmotstanden i begge ledere x kabellengden.
Minimum belastningsspenning i batteridrift tatt i betraktning spenningsfall i kabler = VUT(MIN) - (ILAST x RKABEL). VUT(MIN) er grensen for dyp utladning (21 V / 42 V) når batteriene er tomme.
Tabellen tar hensyn til og fra ledere, det vil si at faktisk avstand i meter skal benyttes.
RKABEL | Ω / m |
|---|---|
1,5 mm2 | 0,024 Ω/m |
2,5 mm2 | 0,014 Ω/m |
4 mm2 | 0,009 Ω/m |
6 mm2 | 0,006 Ω/m |
10 mm2 | 0,0035 Ω/m |
16 mm2 | 0,0022 Ω/m |

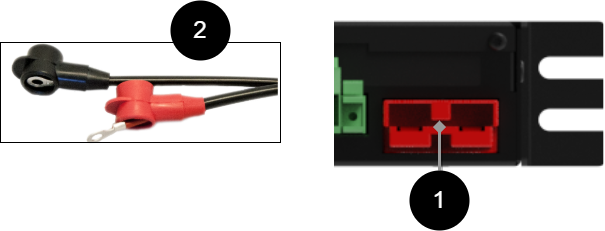

Tilkobling av batterier i batterihylle
Bruk den medfølgende og klargjorte kablingen for å koble til batteriene som er på batterihyllen. Vær forsiktig så du ikke kortslutter polene på batteriene. Koble først til ledninger i batterier, (2). Kabling skal ha gummipolbeskyttelse som dekker batteripolen. Koble deretter til en gaffelhanske på baksiden av enheten, (1).

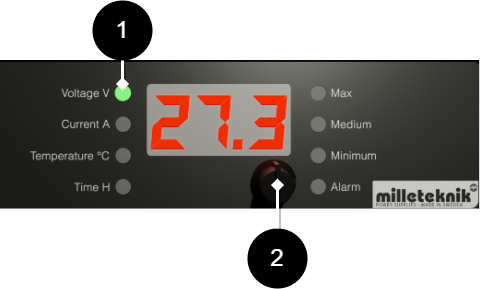

Still inn batterikapasitet
Nei | Forklaring |
|---|---|
1 | Still inn rattet slik at V lyser grønt. |
2 | Trykk og hold multivelgeren i tre sekunder til C00 vises på skjermen. Drei flervalgsskiven til C01 vises og trykk på flervalgsskiven (et lett trykk) for å velge batterikapasitet. For å godta innstillingen, trykk og hold knappen i tre sekunder. |
Fabrikkinnstilling er 2 x 20 Ah.
Vri til C00 og trykk én gang på knappen for å gå tilbake til den vanlige menyen.
Notat
Enheten beholder innstillingene selv om strømmen er fullstendig kuttet til enheten. Du trenger derfor ikke stille inn batterikapasiteten på nytt når du skifter batteri.
Hvordan starte enheten
Etter tilkobling må oppstart skje i følgende trinn:
Tilkobling/spenningsinnstilling av batteridel.
Spenningsinnstilling til nett.
Sett spenning på lasten ved å slå på effektbryteren.
Igangkjøring
Når alle tilkoblinger er gjort, systemet er konfigurert og de tre trinnene for hvordan du starter enheten er fullført - da skal følgende skje:
Statusindikasjon er av ved normal drift.
Lasten vil få strøm. Sjekk med et voltmeter at lastspenningen er mellom 26 og 27,3 V DC (48 V, 52-54,6 V DC).
Batteriene må lades. Sjekk dette ved å måle på tvers av batteripolene. (Avhengig av tilstanden til batteriene, kan spenningen variere, men bør være over 24 V DC, (48 V DC) og sakte øke med ca. 0,001 V/10 sek. Når den er fulladet, bør spenningen til batteriene være 27,3 V DC (48 V, 54, 6 V DC).
ALARM-indikatordioden på panelet må være av.
Alle feilalarmreléer må være i trukket tilstand. Sjekk at det er forbindelse mellom CO og NC. Still inn måleinstrumentet til kontinuitetsmåling og testavslutning. Dette skal da indikere kortslutning.
Alle reléutganger er normalt aktivert og gir dermed en alarm i spenningsløs modus. Når du kobler til kommunikasjon, sender det overordnede systemet spørringer. Overordnet system skal da gi alarm hvis f.eks aggregatet er spenningsløst.
Kommunikasjon - valgfritt
Tilkobling til kommunikasjon (via RS-485) kan skje under kundetilpasning.
Liste over innstillinger via multivelgerhjul
Konfigurasjonsmodus på displayet, tilgjengelig med et langt knappetrykk på multivelgerhjulet.
(J) verdien er justerbar
(N) verdien kan nullstilles
(U) Kan utføre en test/funksjon
Utstilt | Forklaring |
|---|---|
C00 | Gå tilbake til normal visningsmodus. |
C01 | Innstilling av batterikapasitet i Ah (J). |
C02 | Innstilling av minimum tillatt batteridriftstid (J). |
C03 | Alarmgrense for lav batterispenning i batteridrift (J). |
C04 | Forsinket alarm strømbrudd (J). |
C05 | Lav systemspenningsalarm (J). |
C06 | Vis reléstatus, 100s = Strømforsyning, 10s = Batterier 1s = Nettavbrudd. Utløst relé viser for strømforsyning = 011. Utløst relé for batterivisninger = 101. Utløst relé for nettbrudd = 110. Eksempel hvis alle releer er satt = 000. Alarm=0, aktivert relé=1. |
C07 | Ladesyklus (J). Varighet av ladefasen, 72 timer. Full hvilefasesyklus er 20 dager. |
C08 | Høyeste målte spenning (N). |
C09 | Laveste målte spenning (N). |
C10 | Høyeste målte temperatur (N) - ekstern temperatursensor. |
C11 | Laveste målte temperatur (N) - ekstern temperaturføler. |
C12 | Antall minutter med overtemperatur (N). |
C13 | Antall minutter med undertemperatur (N). |
C14 | Stoppeklokkes belastningsstrøm over 170 % av nominell belastning (N). Risiko for utløsning av belastningsregninger. |
C15 | Minutttellerlaststrøm over 100 % av nominell last (N). Risiko for at dimensjoneringskrav ikke oppfylles. |
C16 | Dagtellerlaststrøm over 80 % av nominell last (N). Risiko for at garantiperioden ikke nås. |
C17 | Utfør batteritilkoblingstest (U). |
C18 | Utfør celletest (U). |
C19 | Utfør ukentlig test (U). |
C20 | Kalibrer batterispenningen (J). Fabrikkinnstilling - Kan ikke endres. |
C21 | Kalibrer spenningen fra støpselet (J). Fabrikkinnstilling - Kan ikke endres |
C22 | Kalibrer nullstrøm (N). Fabrikkinnstilling - Kan ikke endres |
C23 | Kalibrer laststrømmen (J). Fabrikkinnstilling - Kan ikke endres |
C24 | Innstilling av nominell last (J). |
C25 | Grenseverdi for dyputslippsbeskyttelse (J). MERK FØLGENDE! 1HE har maskinvarestyrt dyputladning. |
C26 | Grenseverdi for ukentlig test (J). |
C27 | Opprinnelig verdi for celletest (J). |
C28 | Tillatt ytterligere spenningsfall under celletest (J). |
C29 | Rådata fra A/D-konverteren. |
C30 | Rådata fra A/D-konverteren. |
C31 | Rådata fra A/D-konverteren. |
C32 | Rådata fra A/D-konverteren. |
C33 | Rådata fra A/D-konverteren. |
C34 | Rådata fra A/D-konverteren. |
C35 | Rådata fra A/D-konverteren. |
C36 | Interne flagg. |
C37 | Interne flagg. |
C58 | Målt verdi fra intern temperaturføler. |
C59 | Høyeste målte verdi fra intern temperatursensor. |
Vedlikehold
Med unntak av vifte og batterier er systemet vedlikeholdsfritt ved installasjon i innendørsmiljø.
Vedlikeholdsskjema batterier
Vedlikeholdsskjemaet for batterier gjelder fabrikat UPLUS og med følgende seriebenevninger: US, USL og USF. For vedlikeholdsinstruksjoner se eget dokument "vedlikeholdsinstruksjoner ventilregulert blybatteri".
Seriebetegnelse | Batteritype | Bytt batteri etter* |
|---|---|---|
XLT (IKKE for NOVA og EN54). | 3-5 år | 2-3 år |
US | 6-9 år | 3-5 år |
USL | 10-12 år | 5-7 år |
USF | 12 år | 8-10 år |
* batteriets levetid avhenger primært av omgivelsestemperatur og ladestrøm. Et AGM-batteri skal aldri lades med mer enn 30 % av dets merkekapasitet. Batterier vil bli ladet fullt, men må ikke lades med høyere spenning er 30 % av dets merkekapasitet. | ||
Ladespenning fra nettaggregat | 12 V enheter | 24 V enheter | 48 V enheter |
|---|---|---|---|
Minste ladespenning | 13,6 V | 27,2 V | 54,4 V |
Høyeste ladespenning | 13,7 V | 27,4 V | 54,8 V |
Toleranse | +/- 0,5% | +/- 0,5% | +/- 0,5% |
Polspenning | Etter 15 minutters hvile etter lading. |
|---|---|
Minste polspenning | 12,9 V |
Høyeste tillatte forskjell mellom batteripar | 0,5 V |
Nytt batteri med polspenning under 12,0 V er defekt og skal reklameres til leverandør. | |
Temperatur i batteribackup | Temperatur |
|---|---|
Laveste | 15 °C |
Anbefalt | 20 °C - 25 °C |
Høyeste | 32 °C |
Garanti gjelder kun hvis temperaturen ligger innenfor disse nivåene. | |
Installasjonskontroll batterier
1. Kontroller at batteriet er helt rent og at polene er frie for korrosjon.
2. Kontroller og noter temperaturen i batterirommet.
3. Kontroller polspenningen på hvert batteri før installasjon. Hvis differensen mellom de enkelte batteriene overstiger 0,3 V bør batterislyngen utjevningslades i forbindelse med installasjon. Hvis noe batteri har en polspenning som underskrider 12 V skal dette batteriet byttes ut med et nytt batteri og reklameres til leverandør.
4. Kontroller ladespenningen. Se tabell: Ladespenninger.
Årskontroll
1. Kontroller at batteriet er helt rent og at polene er frie for korrosjon. Hvis det finnes korrosjon på polene: Kontroller at batteriet ikke lekker syre. Rengjør deretter polene og koble til batteriet igjen. Smør deretter med batteripolfett over tilkoblede poler.
2. Kontroller og noter temperaturen i batterirommet.
3. Kontroller og noter middelstrømmen.
4. Kontroller at alle tilkoblinger er godt festet og at ingen slakk finnes.
5. Kontroller at viften (hvis enheter har vifte) fungerer feilfritt. Rengjør viften ved behov. Viften skal skiftes ut etter 5-8 år.
6. Kontroller ladespenningen ved å måle med multimeter på batteriene.
7. Koble ut batterier og la batteriene hvile i 10-15 minutter. Mål deretter polspenningen på hvert batteri. Koble batterier til igjen.
Produktblad - Tekniske data
Produktblad - strømforsyning fra Milleteknik
EN54-4 Sertifisert / SBF110:8 Godkjent batteribackup
Enheten er montert i et 19" stativ.
Produktidentifikasjon
Betegnelse | Varenr. | E- nummer |
|---|---|---|
EN54 48V 13A 2U | 2U01R10048P130-EN54 | 52 135 58 |
Teknisk beskrivelse
EN54 strømforsyner brannalarmer med 48 V DC eller 24 V DC. Likeretteren i strømforsyningen konverterer 230 V AC ned til 48 V DC eller 24 V DC og driver alle viktige deler av brannalarmsystemet. EN54 strømforsyning er sertifisert for bruk i sikkerhetsinstallasjoner som må oppfylle EN54-4 og/eller være godkjent
Batterier driver for eksempel tilgangssystemet videre når strømnettet går ned.
Raske fakta | |||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Forsyningsspenning (V) | 230 V vekselstrøm, +/- 10%, 47 Hz - 63 Hz | ||||||||||||||||||||||||||||||||||||||||||||||||
Spenning ut (V) | 54,6 V LIKESTRØM, (48V DC) Gjelder også i batteridrift. | ||||||||||||||||||||||||||||||||||||||||||||||||
Strømutgang (A), maks belastningsstrømutgang. | 13A | ||||||||||||||||||||||||||||||||||||||||||||||||
Batterier[a] | 4 x 150 Ah Frontlastet. | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Anbefalt. Hvis batterier er inkludert, er det indikert, ellers bestilles batterier separat | |||||||||||||||||||||||||||||||||||||||||||||||||
Bruksområder
Bruksområder | Ja | Nei |
|---|---|---|
Brannalarm | ✔ | |
EN54-4 godkjente brannalarmsystemer. | ✔ | |
SBF 110:8, SBSC godkjent brannalarmsystem. | ✔ | |
PowerWatch-kompatibel | ✔ |
Elektriske data
Elektriske data | |||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Forsyningsspenning | 230 V vekselstrøm, +/- 10%, 47 Hz - 63 Hz | ||||||||||||||||||||||||||||||||||||||||||||||||
Ladestrøm | Avhengig av strømuttaket. | ||||||||||||||||||||||||||||||||||||||||||||||||
Effektivitet[a] | 89% | ||||||||||||||||||||||||||||||||||||||||||||||||
Standby-forbruk | 10,1 W | ||||||||||||||||||||||||||||||||||||||||||||||||
Spenning ut | 54,6 V LIKESTRØM, (48V DC) Gjelder også i batteridrift. | ||||||||||||||||||||||||||||||||||||||||||||||||
Nåværende (A)[b] | 13A | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Ved nominell belastning. [b] Strømuttak/belastning er spesifisert som maks, normal strømutgang skal være 80% av maks. | |||||||||||||||||||||||||||||||||||||||||||||||||
sikringer | |
|---|---|
Beskyttelse av strømnettet | 4A |
Lastsikring | 15A |
Batterisikring |
|
Kretskort | Selvforbruk (i batteridrift) | Annet. info |
|---|---|---|
1 HE 48 V | 200 mA |
Last utganger
Last utganger | |
|---|---|
Antall lasteutganger | 2 |
Alarm og beskyttelse
Alarmer | Ja | Nei |
|---|---|---|
Strømbruddsalarm | ✔ | |
Strømbruddsalarm, 10 sek forsinkelse | ✔ | |
Summeringsalarm, temperaturfeil (over/under grenseverdi), sikringsfeil: belastningssikring utløst, batterisikring utløst, sikring i eksternt kort med belastningsutganger, jordfeil (D-Sub), signalfeil (D-Sub), feil eller manglende temperatursensor (intern eller ekstern) og viftefeil. | ✔ | |
Systemfeil | ✔ |
Alarm og beskyttelse | Ja | Nei | |||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Batterifeilovervåking | ✔ | ||||||||||||||||||||||||||||||||||||||||||||||||
Batteriladningsbeskyttelse/kontrollert lading[a] |
| ||||||||||||||||||||||||||||||||||||||||||||||||
✔ | |||||||||||||||||||||||||||||||||||||||||||||||||
Kortslutningsbeskyttelse | ✔ | ||||||||||||||||||||||||||||||||||||||||||||||||
Overbelastningsbeskyttelse/Overspenningsvern | ✔ | ||||||||||||||||||||||||||||||||||||||||||||||||
Overtemperaturbeskyttelse | ✔ | ||||||||||||||||||||||||||||||||||||||||||||||||
Overvåking av strømforsyningsfeil | ✔ | ||||||||||||||||||||||||||||||||||||||||||||||||
Sikringsbeskyttelse | ✔ | ||||||||||||||||||||||||||||||||||||||||||||||||
Systemovervåkning/selvtest | ✔ | ||||||||||||||||||||||||||||||||||||||||||||||||
Underspenningsbeskyttelse/lav systemspenning | ✔ | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Kontrollert lading beskytter og forlenger batteriets levetid. [b] Når den dype utladningsbeskyttelsen er aktivert, slås enheten av og lysdioden slukker. | |||||||||||||||||||||||||||||||||||||||||||||||||
Kommunikasjon og indikasjoner
PowerWatch er tilgjengelig som et alternativ for produktet.
Grensesnitt | Kommunikasjonsmåte | Protokoller | |
|---|---|---|---|
RS-485 | Differensiell signalering | OSDP | |
Batteri
Innkapsling og mekanikk
Innkapsling og mekanikk | |
|---|---|
Type |
|
IP-klasse | |
Materialer | Pulverlakkert ark |
Farge |
|
Høydeenheter | |
Kabelgjennomføringer | 8 stk |
Utslagshull | 1 stk. på baksiden |
Vifte i kabinettet | ✔✘ |
Montering, installasjon og kvalifikasjonskrav
Montering | Ja | Nei |
|---|---|---|
19" stativ. | ✔ | |
Veggen. | ✔ |
Installasjon | Ja | Nei |
|---|---|---|
Fast installasjon. | ✔ |
Informasjon om dimensjoner, vekt og emballasje
Netto vekt | Vekt med emballasje |
|---|---|
8 kg | 8,3 kg |
Emballasje | |
|---|---|
Emballasje | Kartong og støtbeskyttelse i papp. |
Mengde i pakke | 1 stk. |
Emballasjetype (GS1 T0137) | BX-boks. |
Betingelser EUR pall | EUR-paller kan ikke stables under transport eller lagring. Stabling kan føre til skade på produkt og emballasje |
Transportmiljø | Produktet må beskyttes mot kondens og direkte nedbør under transport. |
Transporttemperatur (uten batteri) | −30 °C til +70 °C |
Lagringsmiljø | Tørt innemiljø, beskyttet mot kondens. Relativ luftfuktighet: maks 95%, ikke-kondenserende |
Lagringstemperatur uten batterier | -20° C til +60° C |
Kontakt
Avdeling | |
|---|---|
Sentralbord | 031-340 02 30 |
Støtte og tekniske problemer | support@milleteknik.se |
Salg | sales@milleteknik.se |
WWW | www.milleteknik.se |
Adresse | Ögärdesvägen 8B, 433 30 Partille |
Om disse dataene
All informasjon publiseres med forbehold om mulige feil. Informasjonen oppdateres uten forvarsel. Oversettelse er ikke faktasjekket/språksjekket og skal ikke brukes som grunnlag eller for beregninger. Se den svenske originalen for korrekt informasjon. Milleteknik med tilhørende logo er et varemerke for Milleteknik AB. PowerWatch er et varemerke for Milleteknik AB. |
Publiseringsdato 2026-07-08
Overholdelse og overholdelse av forskrifter
Leveringstid, garanti og vilkår
Leveringstid, garanti og vilkår | |||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Garantiperiode[a] | Produktet har to (2) års garanti mot produksjonsfeil.Produktet har fem (5) års garanti mot produksjonsfeil. | ||||||||||||||||||||||||||||||||||||||||||||||||
Spesielle garantibetingelser | Batteriets backup bør brukes sammen med UPLUS 10+ Design Life-batterier. Viften skal rengjøres årlig og byttes om nødvendig. Den gjennomsnittlige belastningen skal ikke overstige 80% av strømforsyningens nominelle kapasitet. Omgivelsestemperaturen skal ikke overstige 32° C. Batterier og slitedeler dekkes ikke av garantien Se også generelle vilkår og betingelser. | ||||||||||||||||||||||||||||||||||||||||||||||||
Generelle vilkår og betingelser | ALEM09 med unntak, se: www.milleteknik.se/betingelser/ | ||||||||||||||||||||||||||||||||||||||||||||||||
Support | Telefonstøtte og e-poststøtte i garantiperioden er gratis. For reservedeler som ikke dekkes av garantien, er det et gebyr | ||||||||||||||||||||||||||||||||||||||||||||||||
Levering og lager | |||||||||||||||||||||||||||||||||||||||||||||||||
Leveringstid[b] | 5 virkedager. Eller etter avtale. Levering fra fabrikk, transporttid er lagt til. | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Hvis enheten kjøpes gjennom en grossist eller annen leverandør, kan andre garantibetingelser gjelde. [b] Ved større bestillinger vil leveringstid finne sted, inkl. ø.k. | |||||||||||||||||||||||||||||||||||||||||||||||||
Drift og vedlikehold
Drift | Data | Annet. info | |||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Miljø | Innendørs miljøklasse 1. | ||||||||||||||||||||||||||||||||||||||||||||||||
Driftstemperatur (anbefalt) | +15° C til+25° C | For best batterilevetid. Høyere temperaturer forkorter batteriets levetid betydelig. | |||||||||||||||||||||||||||||||||||||||||||||||
Driftstemperatur (tillatt)[a] | +5° C til+40° C | Klasse 1 i henhold til EN 50131-6/EN 60839-11 | |||||||||||||||||||||||||||||||||||||||||||||||
Last, strømforsyning | 80% | Gjennomsnittlig belastning skal ikke overstige 80% av strømforsyningens nominelle kapasitet. | |||||||||||||||||||||||||||||||||||||||||||||||
Ventilasjon, fri avstand rundt kabinettet. | 100 mm | Ventilasjonsåpninger må ikke blokkeres eller tildekkes. | |||||||||||||||||||||||||||||||||||||||||||||||
Ventilasjon, foran og bak kabinettet. | 100 mm | Ventilasjonsåpninger må ikke blokkeres eller tildekkes. | |||||||||||||||||||||||||||||||||||||||||||||||
[a] Angir det tillatte omgivelsestemperaturområdet der produktet kan fungere uten skade. Se også tabell over batterilevetid. | |||||||||||||||||||||||||||||||||||||||||||||||||
Ja | Nei | Intervall | Annet. info |
|---|---|---|---|
✔ | Årlig | Batteriterminalspenning må måles. Sørg for at gjennomsnittlig belastning ikke overstiger 80% av strømforsyningens nominelle kapasitet. | |
✔ | Vedlikeholdsfri. |
Sertifiseringer og godkjenninger
Samsvarer med | Direktiver |
|---|---|
Utslipp | EN61000-6-:2001 EN 55022:1998: -A 1:2000, A2:2003 Klasse B, EN61000- 3-2:2001, EN 55032 (erstatter EN 55022) |
Immunitet | |
C.E. | CE-merking i henhold til (EC) 765/2008 |
RoHS | RoHS-direktiv 2011/65/EU, inkludert endring (EU) 2015/863 |
EMC | EMC-direktiv 2014/30EU |
Elektrisk (LVD) | Lavspenningsdirektivet: 2014/35/EU |
Godkjent i henhold til standard | Ja | Nei |
|---|---|---|
EN50131-6 | ✔ | |
EN 54-4:1997, EN 54-4:1997 /AC: 1999, EN 54-4:1997 /A1:2002 og EN 54-4:1997 /A2:2006. | ✔ |
Samsvarer med | Ja | Nei |
|---|---|---|
SBF 110:8 | ✔ |
Sertifikatnummer, SBSC | Betegnelse SBSC |
|---|---|
Nr. 18-244 | - |
Hvordan gjelder sertifikater hvis valgfritt er installert i enheten?
EN54-4 avklaring
Ekstern tilkobling: Sertifisering for EN 54-4 påvirkes ikke av tilbehør eller utstyr som er montert utenfor enheten og deretter koblet til inngang/utganger.
Intern montering: I enheter som er sertifisert i henhold til EN 54-4, kan ingen alternativer monteres fysisk inne i kabinettet hvis sertifikatene skal være gyldige.
Valgfrie krav: Vær oppmerksom på at alle alternativer som brukes med sertifiserte produkter må produseres av Milleteknik. Alternativer fra andre produsenter er ikke tillatt
Miljødata
Miljødata | J/N | Información | Annet. info. | ||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Byggevaredeklarasjon | ✔ | Ja, se iBVD på www.milleteknik.se. | - | ||||||||||||||||||||||||||||||||||||||||||||||
REACH-informasjonsplikt (EF) nr. 1907/2006 | ✔ | Ja, se DoC på www.milleteknik.se Produktet er i samsvar med REACH-forordning (EF) nr. 1907/2006. | Hvis det er tomt, er produktet ikke dekket. | ||||||||||||||||||||||||||||||||||||||||||||||
SVHC-stoffer, CAS/EC | ✔ | Ja, bly, 7439-92-1/231-100-4 | For tekst, se iBVD på www.milleteknik.se. Hvis plot=subjekt mangler | ||||||||||||||||||||||||||||||||||||||||||||||
Underlagt RoHS-direktivet, (EU) 2015/863) | ✔ | Ja, se DoC på www.milleteknik.se | |||||||||||||||||||||||||||||||||||||||||||||||
WEEE 2012/19/EU | ✔ | Produktet inneholder elektriske komponenter eller ledninger og dekkes av WEEE-direktivet (2012/19/EU). | Hvis det er tomt, er produktet ikke dekket. Uttjente produkter må returneres til et resi | ||||||||||||||||||||||||||||||||||||||||||||||
Batteriforordningen (EU) 2023/1542 | ✗ | ||||||||||||||||||||||||||||||||||||||||||||||||
SCIP nr 2008/98/EF | ✔ | Ja, registrert i henhold til EUs avfallsdirektiv der det er aktuelt, (2008/98/EF). | Hvis det er tomt, er det ikke nødvendig med noe SCIP-nummer. | ||||||||||||||||||||||||||||||||||||||||||||||
Konfliktmineraler (EU) 2017/821 | ✗/✗/✗/✗/✔ | Nei = gull, wolfram, tantal, kobolt. Ja = Tinn | Tinn i lodder i kretskort kjøpt gjennom en svensk leverandør. | ||||||||||||||||||||||||||||||||||||||||||||||
Inneholder nanomaterialer: EF 1272/2008 | ✗ | Produktet inneholder ikke nanomaterialer. | |||||||||||||||||||||||||||||||||||||||||||||||
Økodesign 2009/125/EF | Milletekniks produkter er beregnet for profesjonell bruk og er derfor ikke direkte omfattet av miljødesignforordningen (EU 2019/1782). Siden enkelte komponenter kan dekkes, avslører vi likevel relevant informasjon[a], der det er aktuelt, for å gi våre kunder tillit til deres valg. | ||||||||||||||||||||||||||||||||||||||||||||||||
Maskindirektivet 2006/42/EF | Produktet er en del av elektriske systemer, er underlagt relevante elektriske og sikkerhetsdirektiver og er ikke en maskin i henhold til maskindirektivet (2006/42/EF). Vil bli erstattet av maskinforordning (EU) 2023/1230, som vil gjelde i 2027. | ||||||||||||||||||||||||||||||||||||||||||||||||
Produktet er designet og konstruert for lang levetid, noe som reduserer miljøbelastningen. Produktets levetid (unntatt slitedeler) avhenger blant annet av miljøfaktorer, hovedsakelig omgivelsestemperatur, uforutsett belastning på komponenter som lynnedslag, ytre påvirkning, håndteringsfeil mv. Produktene resirkuleres, rett og slett fordi de er modulbaserte, ved at de etterlates på nærmeste gjenvinningsstasjon eller sendes tilbake til produsenten.[b]Kontakt din distributør for mer informasjon. | |||||||||||||||||||||||||||||||||||||||||||||||||
[a] Standby-forbruk og strøm. [b] Kostnader som påløper i forbindelse med gjenvinning dekkes ikke. | |||||||||||||||||||||||||||||||||||||||||||||||||
Produsent og opprinnelsesland
Produsent[a] | Milleteknik AB | ||||||||||||||||||||||||||||||||||||||||||||||||
Tollstat. | 850444095[b] | ||||||||||||||||||||||||||||||||||||||||||||||||
Opprinnelsesland | Sverige | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Produsent er varemerket som er angitt på produktet, uavhengig av hva som er angitt i dette produktarket. [b] Kontroller med tollombud/tollvesenet for eksport/import; alternativ klassifisering 85044055 kan bli aktuelt hvis produktet vurderes som en batterilader. | |||||||||||||||||||||||||||||||||||||||||||||||||
Vedlegg
Driftstid ved batteridrift
Reservedriftstiden i batteridrift avhenger av hvor stor last som er koblet til strømforsyningen. Hvis belastningen varierer, som ved hyppig åpning av dørlåser, reduseres tiden som batteriene kan fortsette å drive sikkerhetssystemet. For å få et estimat av reservedriftere, se: www.milleteknik.se/Manualer/FaQ/Reservdrifttider/
Om sertifiseringer og alternativer
Hvordan gjelder sertifikater hvis valgfritt er installert i enheten?
Batteriets sikkerhetskopier fra Milleteknik kan deles inn i tre kategorier:
Enheter som ikke er tredjepartssertifisert for å bruke innbruddsalarm eller brannalarmsystemer.
Enheter som er tredjepartssertifisert for bruk i innbruddsalarmsystemer (SSF 110:8).
Enheter sertifisert for bruk i brannalarmsystemer (EN54).
Hvordan gjelder sertifikater hvis valgfri Milleteknik er montert i enheten?
Produktserie | Merking | Forskriftsmessig rammeverk | |||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
ECO, NEO, PoE, Alternativer og tilbehør. | Ingen sertifiseringsmerking | - | |||||||||||||||||||||||||||||||||||||||||||||||
NOVA[a] |  | SSF 1014, utgave 6, alarmklasse 4 | |||||||||||||||||||||||||||||||||||||||||||||||
EN54[b] | | EN 54-4:1997/AC:1999 og EN 54-4:1997/A2:2006. | |||||||||||||||||||||||||||||||||||||||||||||||
Batterier | Ingen sertifiseringsmerking | SSF 1014, utgave 6, alarmklasse 4 EN 54-4:1997/AC:1999 og EN 54-4:1997/A2:2006. | |||||||||||||||||||||||||||||||||||||||||||||||
[a] Enheten oppfyller kravene for installasjon i anlegg som må være SSF 1014 godkjent. SSF 1014-sertifikatet er kun gyldig når det er sertifisert sammen med foreldresystemet. For at SSF 1014-sertifikatet skal være gyldig, kan bare én (1) lastutgang brukes [b] MX-serien er EN54-sertifisert i EU-landet. Certifkat er ikke publisert på SBSC | |||||||||||||||||||||||||||||||||||||||||||||||||
Hvordan gjelder sertifikater hvis valgfritt er installert i enheten?
EN54-4 avklaring
Ekstern tilkobling: Sertifisering for EN 54-4 påvirkes ikke av tilbehør eller utstyr som er montert utenfor enheten og deretter koblet til inngang/utganger.
Intern montering: I enheter som er sertifisert i henhold til EN 54-4, kan ingen alternativer monteres fysisk inne i kabinettet hvis sertifikatene skal være gyldige.
Valgfrie krav: Vær oppmerksom på at alle alternativer som brukes med sertifiserte produkter må produseres av Milleteknik. Alternativer fra andre produsenter er ikke tillatt
PowerWatch
Betegnelse | Varenr. | E-nummer (SE) |
|---|---|---|
PowerWatch | A-OT0000UPG02P2V3P3 | 52 137 06 |
Alarmer som kan stilles inn i PowerWatch |
|---|
Enheten er ikke kalibrert |
Ikke-tilkoblet batteri |
Laderfeil, overspenning |
Laderfeil, underspenning |
Lav batterispenning, i batteridrift |
Sikringsfeil ved belastning |
Strømbrudd, forsinkelse 10 sekunder |
Viftefeil, (i tilfelle ekstern tilkoblet vifte) |
Kvalifiseringskrav, installasjon av nettforbindelse
Kvalifiseringskravene varierer mellom land. Tabellen oppsummerer nasjonale krav til henholdsvis fast installasjon og tilkobling av utstyr med stikkontakt
Alternativer på sekundærsiden av produktet, for eksempel 12 V, 24 V eller 48 V DC, er koblet i henhold til de respektive instruksjonene. Arbeidet med nettverkstilkoblingen av produktet skal utføres i samsvar med nasjonale kvalifikasjonskrav
Tillatelseskrav for installasjon | Fast installasjon (230 V AC) | Plugg | Annet. info |
|---|---|---|---|
Sverige | ✔ | ✗ | Fast installasjon kan utføres av teknikere, men skal være under ansvar av en kompetent installatør. (Elektrisk sikkerhetslov, SS 436 40 00) Pluggen kan kobles til uten autorisasjon. |
Norge | ✔ | ✔ | Krav til kvalifiserte elektrikere også for utstyr med stikkontakt i faste installasjoner. (NOK 400, DSB |
Finland | ✔ | ✗ | Pluggen kan kobles til uten autorisasjon. (Tukes, SFS 6000) |
Danmark | ✔ | ✗ | Pluggen kan kobles til uten autorisasjon. (Sikkerhetsstyret) |
Tyskland | ✔ | ✗ | Alle faste installasjoner krever en kvalifisert elektriker i henhold til VDE 0100. Stikkontakter kan kobles til uten autorisasjon, men bare av person med grunnleggende elektrisk kunnskap ("Elektrotechnisch unterwies") |
Referansetabell: miljøklasser i henhold til EN 50130-5 (referert til i EN 50131-6)
Klasse | Type | Temperaturområde |
|---|---|---|
Miljøklasse 1 | Oppvarmet innendørs (type kontor/bolig). | +5° C til+40° C |
Miljøklasse 2 | Vanligvis innendørs (type lager/trapperom, ikke temperaturkontrollert). | -10° C til+40° C |
Miljøklasse 3 | Beskyttet utendørs. | -25° C til+50° C |
Miljøklasse 4 | Generelt utendørs. | -25° C til+60° C |
Referansetabell: produsentens oppgitte levetid og anbefalt batteribytte
Batteritype (designlevetid)[a] | Batteriutskiftningstid ved normal drift, +20° C. | Utskifting under varm drift, +30° C | Utskifting under varm drift, +40° C | ||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
3 - 5 år | 2 - 3 år | 1 - 1,5 år | 0,5 - 0,75 år | ||||||||||||||||||||||||||||||||||||||||||||||
6 - 9 år | 5 - 6 år | 2,5 - 3 år | 1,2 - 1,5 år | ||||||||||||||||||||||||||||||||||||||||||||||
10 - 12 år | 6 - 7 år | 3 - 3,5 år | 1,5 - 1,75 år | ||||||||||||||||||||||||||||||||||||||||||||||
15+ år | 10 - 12 år | 5 - 6 år | 2,5 - 3 år | ||||||||||||||||||||||||||||||||||||||||||||||
[a] Gyldig i tilfelle helt ubrukt batteri lagret under optimale forhold. | |||||||||||||||||||||||||||||||||||||||||||||||||
Om disse dataene
All informasjon publiseres med forbehold om mulige feil. Informasjonen oppdateres uten forvarsel. Oversettelse er ikke faktasjekket/språksjekket og skal ikke brukes som grunnlag eller for beregninger. Se den svenske originalen for korrekt informasjon. Milleteknik med tilhørende logo er et varemerke for Milleteknik AB. PowerWatch er et varemerke for Milleteknik AB. |
Publiseringsdato 2026-07-08
Vedlegg: Monter EN-54 deksel
EN54-COVER for rackmontert EN54 er obligatorisk for installasjon i anlegg som er EN 54-4 eller SBF 110:8 godkjent.
1. Skyv krokene inn i RACK EN54 DEKKET på baksiden av enheten.
2. Skru på EN54-DEKKET (2 skruer).
Koble til andre kabler før du kobler til strømnettet. Merk: Nettkabelen må plasseres som på bildet. Temperaturfølerens beskyttelseshylse må kanskje fjernes for å få temperaturføleren gjennom kabelinnføringen.
Viktig
Alle tilkoblingskabler skal gå gjennom kabelgjennomføringene.
4. Skyv krokene inn i RACK EN54-COVER-dekselet på baksiden av RACK-enheten.
5. Skru på dekselet, (2 skruer).
[1] Oversettelser på andre språk enn svensk er kun veiledende og ikke trygt gjennomgått. Oversettelse bør alltid kontrolleres mot den svenske originalen for å sikre nøyaktig informasjon
