Installation och driftsättning
Instruktioner för installation och driftsättning. Produktblad ingår och kompletterar instruktionerna med tekniska specifikationer.
Produktidentifiering
Benämning | Artikelnummer | E-nummer |
|---|---|---|
ECO 24V 10A 2HE | 2U02C10424P100 | 52 137 90 |
Strömförsörjning med batteribackup
Teknisk beskrivning
Kompakt rackmonterad batteribackup i 2 HE med 24 V, 10 A och plats för 2 × 12 V 20 Ah batterier, optimerad för montage i 19" rack.
Revisioner och om detta dokuments utgåva
Gällande och senast publicerad utgåva av detta dokument finns på www.milleteknik.se.
Detta dokuments giltighet kan inte garanteras, då ny utgåva publiceras utan föregående meddelande.
Bruksanvisning på svenska i original[1].
Bruksanvisning, tekniska data och översättningar av desamma kan innehålla fel. Det är alltid installatörens ansvar att installera produkten på ett säkert sätt.
Symboler
Symbol | Benämning | Förklaring |
|---|---|---|
 | Varning | Risk för elektrisk stöt, felaktig installation eller varma ytor. Förekommer i vissa manualer. |
 | Notera | Används för kompletterande information som förtydligar texten. |
 | Försiktighet / viktigt | Anger risk för skada på utrustning eller driftstörning. Används även för information som är viktig men inte säkerhetsrelaterad. |
 | Tips | Visar praktiska råd eller genvägar för installation, drift eller service. |
 | CE-märkning | Produkten uppfyller tillämpliga EU-direktiv och harmoniserade standarder. |
 | Läs manualen | Läs manual före installation och service. |
 | Släng ej i hushållsavfall | Produkten omfattas av WEEE-direktivet och får inte slängas med hushållsavfall, den skall återvinnas och lämnas till återvinningscentral. |
 | Återvinning | Emballage, produkter och annat material som ej innehåller elektronik skall återvinnas enligt lokala miljöbestämmelser. |
Installation ska utföras av behörig elektriker enligt gällande nationella elinstallationsregler.
Produkten är av skyddsklass I och ska anslutas till jordad 230 V AC-krets.
En huvudbrytare enligt IEC 60947-1 ska finnas i den fasta installationen. Brytaren ska vara lätt åtkomlig och märkt med dess funktion.
Matningskabelns area ska vara minst 1,0 mm² och försedd med säkring T 2,5 A (trög) eller motsvarande.
AC- och lågspänningskablar får inte dras tillsammans. Håll separata kabelrännor eller buntar.
Kontrollera att skyddsjord (PE) är korrekt ansluten innan spänning slås till.
Säkerställ fri luftcirkulation runt kapslingen minst 100 mm, om ej annat anges. Ventilationsöppningar får inte täckas.
Produkten är avsedd för inomhusmontage i normal miljö (föroreningstal 2 och inomhus klass 1).
Dessa generella krav gäller alla Milleteknik-produkter med 230 V AC-nätanslutning och för inomhusbruk.
Kapsling
Allmänna monteringsanvisningar
Montering inomhus i 19" rack
Produkten ska monteras i ett standardiserat 19" rack eller skåp med tillräcklig bärighet för kapslingens vikt inklusive batterier.
Enheten bör monteras på bekväm arbetshöjd, normalt mellan 1,4 och 1,8 m.
Enheten monteras horisontellt i racket med medföljande racköron eller motsvarande fästen.
Kontrollera att rackets stolpar är korrekt justerade och att avståndet motsvarar 19"-standarden (465–470 mm mellan stolparnas innerkant).
Vid montage skall korgmuttrar eller låsbrickor användas för att säkerställa att skruvarna sitter ordentligt.
Blockera inte luftflödet på fram- eller baksida.
Batterier ska alltid placeras enligt anvisning och får inte blockera ventilationsöppningar eller kablage.
Montering ska utföras enligt gällande installationsregler och av behörig installatör.
Skruv
Detta avsnitt anger rekommenderade skruv för montering. Tabellen visar antal skruvar och minsta rekommenderad dimension.
För rackmontage används M6 med korgmutter.
Angiven skruvlängd är minsta tillåtna längd.
Monteringshål och avstånd

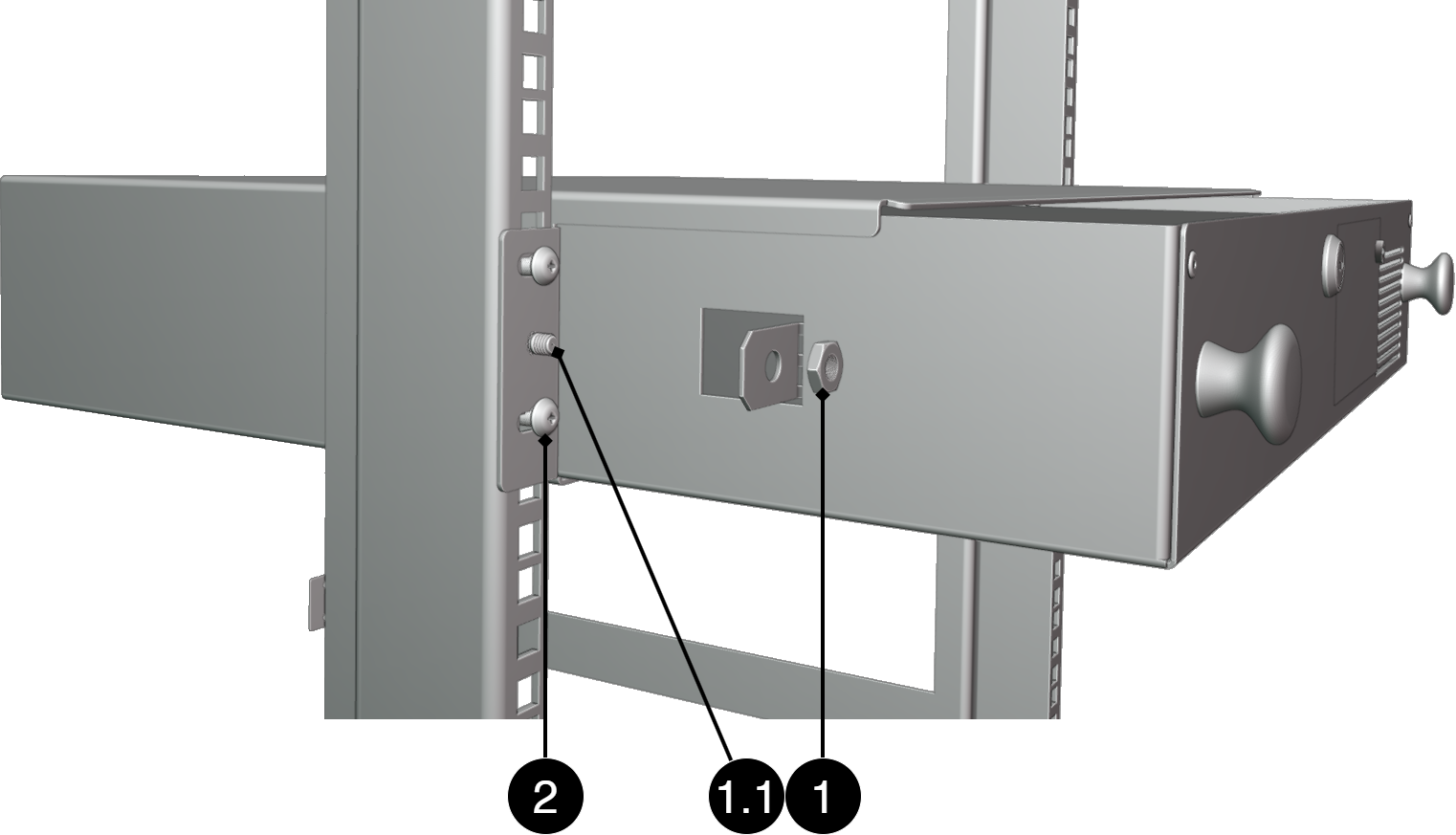

Montering av 19" rack-låda
Kontrollera att locket är fäst med medföljande muttrar.
Placera lådan i önskad position i 19" racket.
Skruva fast lådan på bägge sidor i rackprofilen med skruvar avsedda för 19" rack.
Varning
Sätt inte i batterierna förrän rack-lådan är korrekt monterad och säkert fastsatt i racket. Batteriernas vikt kan göra lådan instabil om den inte är ordentligt fastskruvad.
Nr | Förklaring |
|---|---|
1, 1.1 | Mutter för fastsättning av lock. Mutter medföljer. |
2 | Skruv för montering i 19" rack. Skruv medföljer ej. |

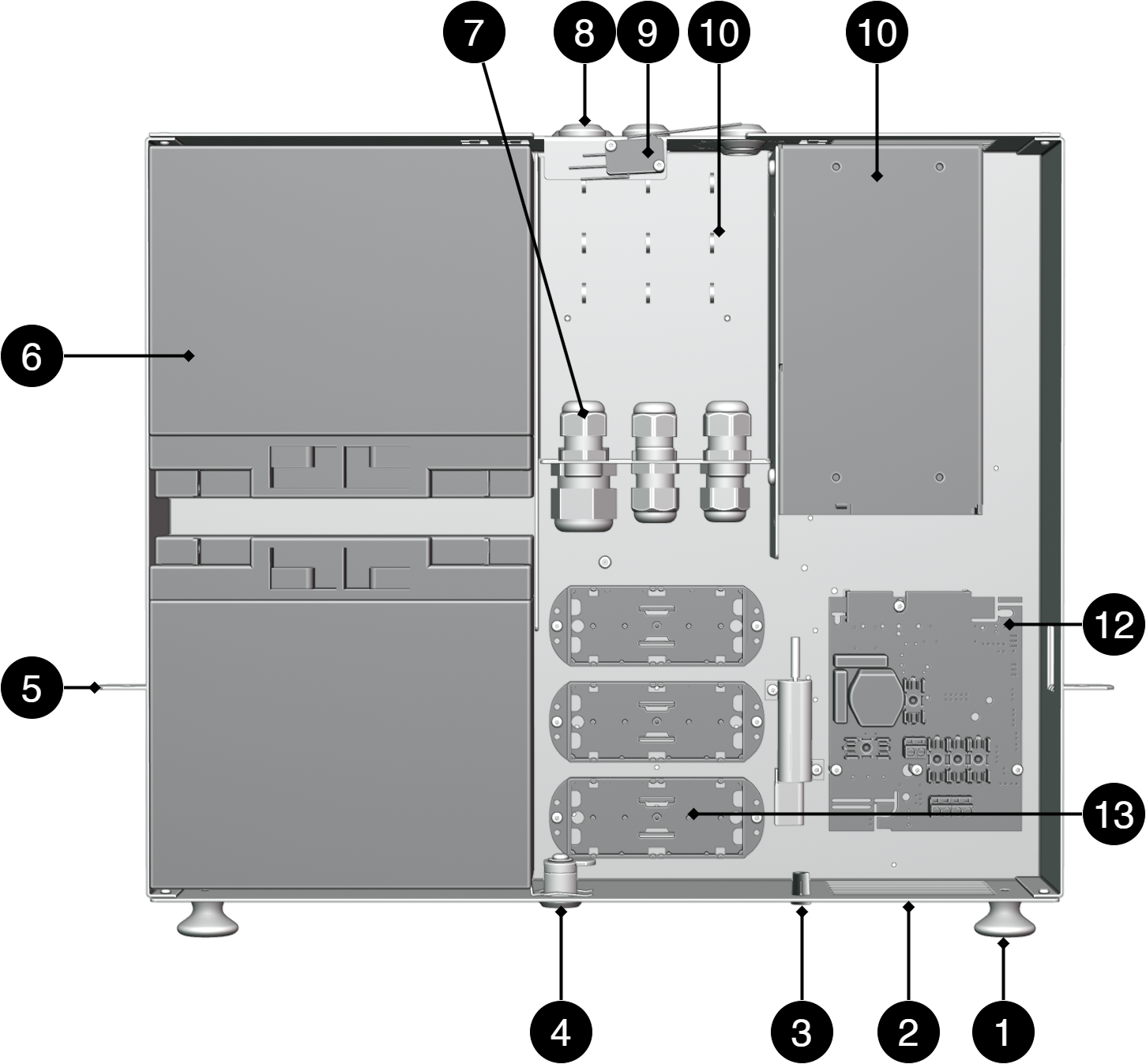

Komponentöversikt
Komponentöversikt
Nr | Förklaring |
|---|---|
1 | Knopp för att dra ut lådan. |
2 | Kapsling plåt. |
3 | Indikeringsdiod. |
4 | Lås. |
5 | Fäste för mutter i 19" rack-stativ. |
6 | Plats för batterier. Batterier ingår ej utan beställs separat. |
7 | Dragavlastning för kablage. |
8 | Kabelgenomföringar. |
9 | Sabotagekontakt, ej säkert med i alla konfigurationer. |
10 | Plats för buntband för att stripa kabel. |
11 | Nätaggregat, varierar med konfiguration. |
12 | Moderkort, varierar med konfiguration. |
13 | Plats för tillvalskort, tillgänglighet för tillval varierar med konfiguration. |
CEO-FLX
Moderkort - beskrivning
Nr | På kretskort | Förklaring |
|---|---|---|
A | - | Hål för stag på kommunikationskort. |
B | - | Hylslist för inkoppling av kommunikationskort. |
1 | - | Tillvalskort för kommunikation. |
2 | - | CPU-kort. |
3 | S1 | Tryckknapp för start med enbart batterier. |
4 | J39 | Anslutning till effektsteg. |
5 | J31 | Fläktanslutning. |
6 | J24 | Till säkring, EXT lastkort. |
7 | D1 | LED, lyser grönt vid hel säkring, F6, på utgång 1 |
8 | J33 och J14 | Lastutgångar +/-. |
9 | D16 | LED, lyser grönt vid hel säkring, F2, på utgång 1 |
10 | D10 | LED, lyser grönt vid tillkopplad nätspänning. |
11 | J23 | Anslutning elnät, 230 V AC in. |
Beteckning | Säkring | Förklaring |
|---|---|---|
F7 | T16A | Batterisäkring. |
F2, F6 | T10A | Lastsäkring,+. |
Varning för byte av säkringar (strömstyrka, A)
Skaderisk föreligger om säkring byts till en större än vad enheten levereras med. Säkringens funktion är att skydda ansluten last och dess lastkablage mot skada och brand. Det går inte att byta säkring till en större för att öka strömuttag.

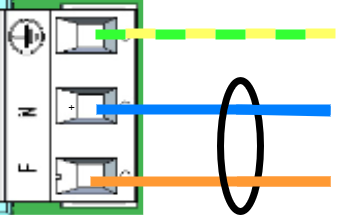

Elnätsanslutning
Anslut elnät till moderkort med plint
Innan anslutning ska matningskretsen vara frånkopplad och spänningslös. Kontrollera att ledararea och kabeltyp uppfyller gällande installationsregler samt att dragavlastning och isolationsnivåer följer kraven för 230 V AC-installationer.
Efter anslutning ska samtliga skruvanslutningar kontrolleras och dras åt. Spänningssättning får endast ske efter att mekaniskt skydd, kåpor och kapsling har återmonterats och uppfyller beröringsskydd enligt EN 62368-1.
Säkra F och N med buntband.
Viktigt
Installation och anslutning av 230 V AC får endast utföras av behörig elinstallatör enligt SS 436 40 00.
Elnätskablage skall hållas åtskilt annat kablage för att undvika EMC-störningar.
Skyddsjorden (PE) ska anslutas till PE-plinten på moderkortet. Moderkortet jordas via sina monteringspunkter i kapslingen, vilket säkerställer korrekt potentialutjämning mellan kretskort och kapsling. Även locket är jordat genom jordkabel / jordfläta mellan lock och kapsling för att upprätthålla kontinuitet och EMC-funktion.
Kontrollera så att markeringen på kretskortet stämmer överens med kabelordningen på plinten.
Anslut elnätskablage på plint innan den sätts tillbaka på moderkort. Säkra F och N med buntband.
Bokstav | Förklaring |
|---|---|
L | Fas |
N | Noll |
PE | Skyddsjord |
Filterkondensatorer
Produkterna levereras med följande filterkondensatorer för standardnät (TN/TT):
Typ | Placering |
|---|---|
X2 | Fas – Nolla (L–N) |
Y2 | Fas/Nolla – Skyddsjord (en per ledare) |
IT-nät
IT-nät genererar högre transienter eftersom systemet arbetar fas mot fas. Enligt gällande standard krävs därför kondensatorer av en högre klass.
Avsteg från X1/Y1-kondensatorer kan göras men då måste externt transientskydd installeras. För enheter som skall installeras i IT-nät måste Milletekniks åskskydd monteras för att upprätthålla standard.
På kretskort | Plint nr | Förklaring |
|---|---|---|
+ LOAD - | J33 | Anslutning för last +/-. |
+ LOAD - | J14 | Anslutning för last +/-. |
Maxström

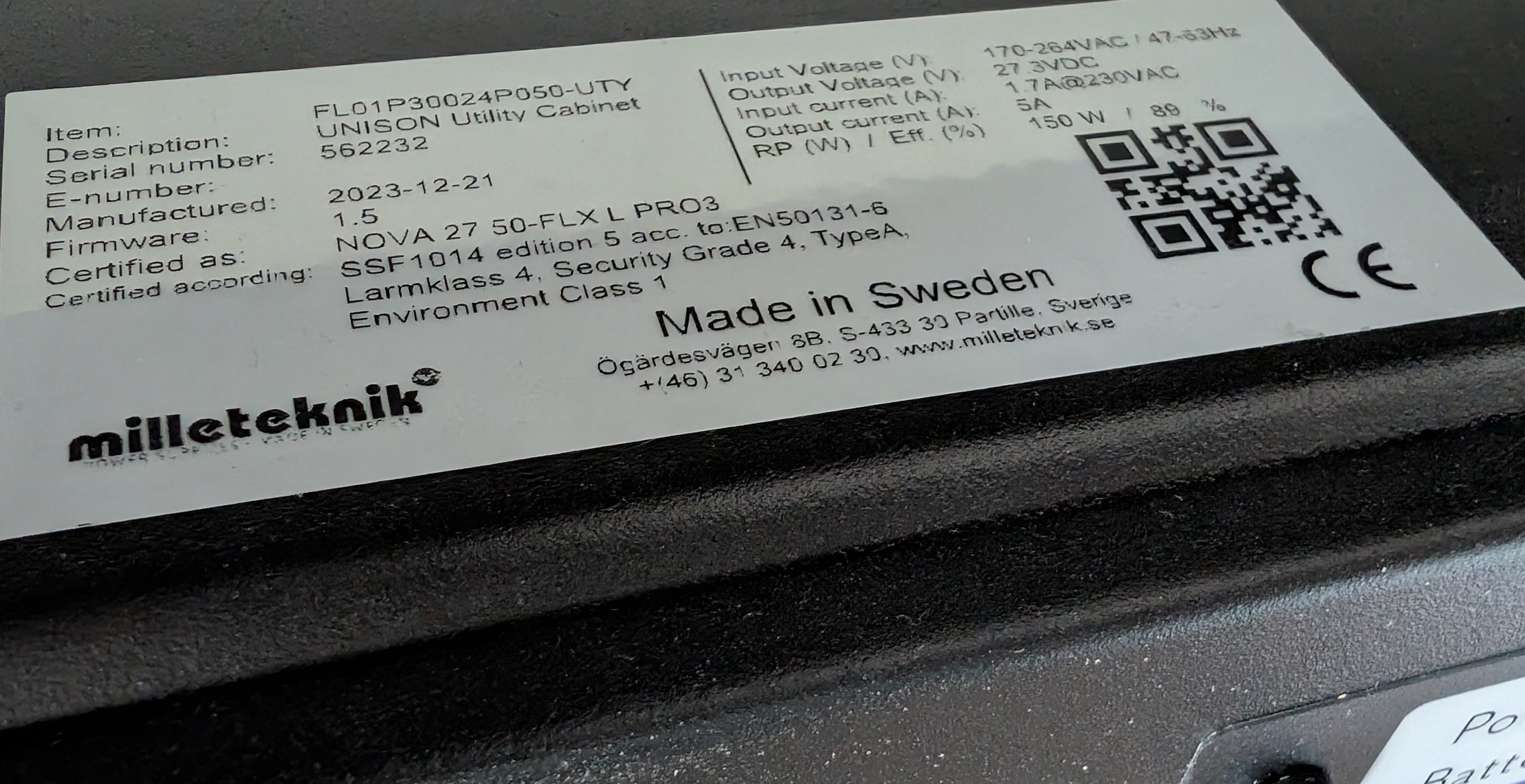

Maxström får ej överskridas. Maxström står angiven på märkskylt på enheten.

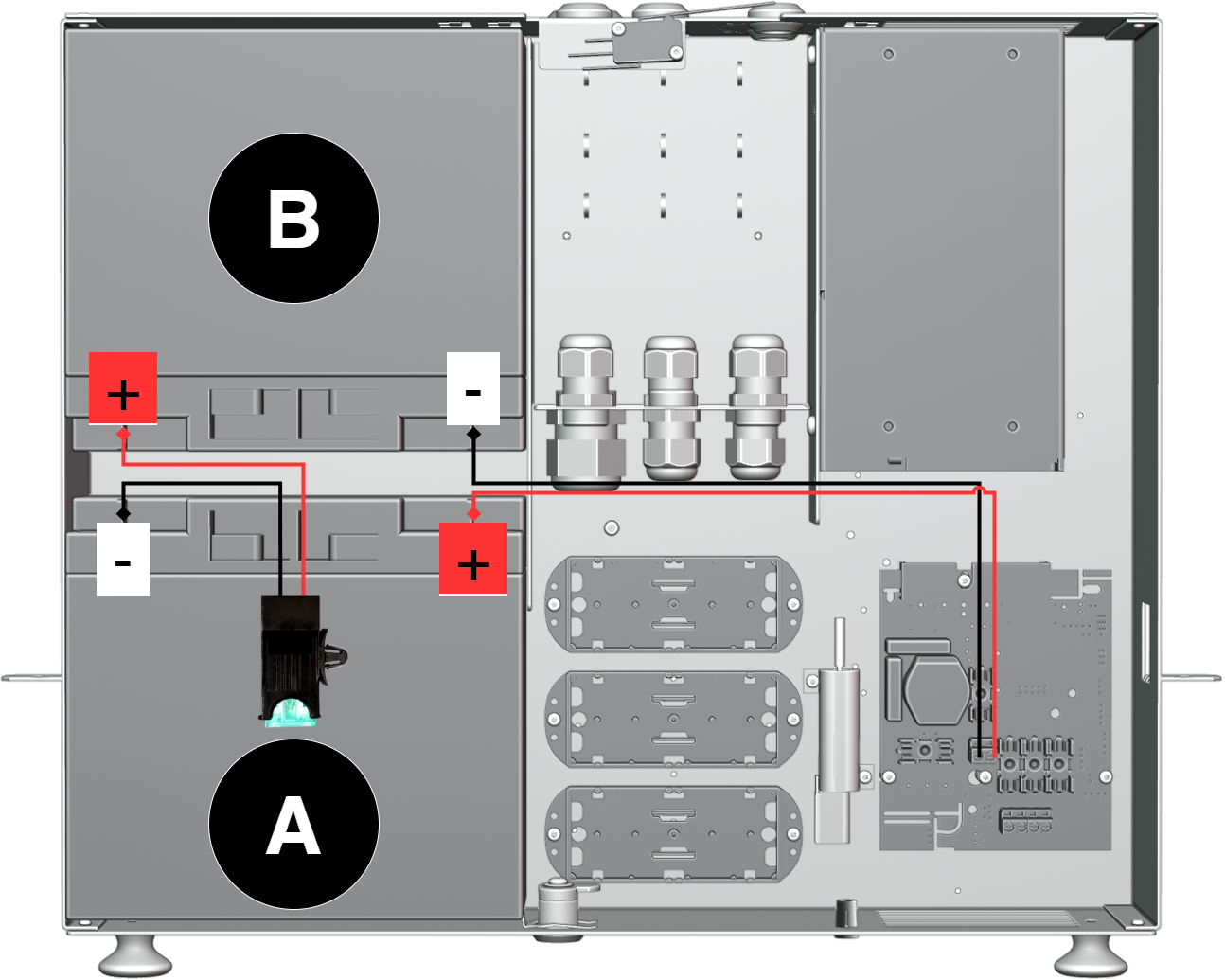

Batterier - inkoppling
Inkoppling batterier
Observera
Batterisäkring ska monteras först efter att batterierna är korrekt anslutna. Konfigurationen kan skilja sig åt beroende på produkt.
Viktigt
Täck över polerna på batteri B innan batteri A monteras. Det minskar risken för kortslutning vid montering.
Kontrollera att nätspänningen är frånkopplad innan batterier ansluts.
Kontrollera batteriernas polaritet.
Anslut svart batterikabel till batteriet B:s minuspol (-).
Montera säkringshållare på batteri B.
Anslut röd batterikabel till batteri A:s pluspol (+).
Anslut säkringshållare på batteri A.
Montera batterisäkringen i säkringshållaren.
Kontrollera att samtliga anslutningar sitter ordentligt och att polariteten är korrekt.
För att driftsätta enheten, följ stegen för driftsättning.
Driftsättning - hur enheten skall startas
Fara
Personskada eller död kan uppstå om enheten är kopplad till elnät eller spänningssatt vid nedmontering / flytt.
Anslut last.
Anslut batterier.
Anslut nätspänning.
Koppla in nätspänning.

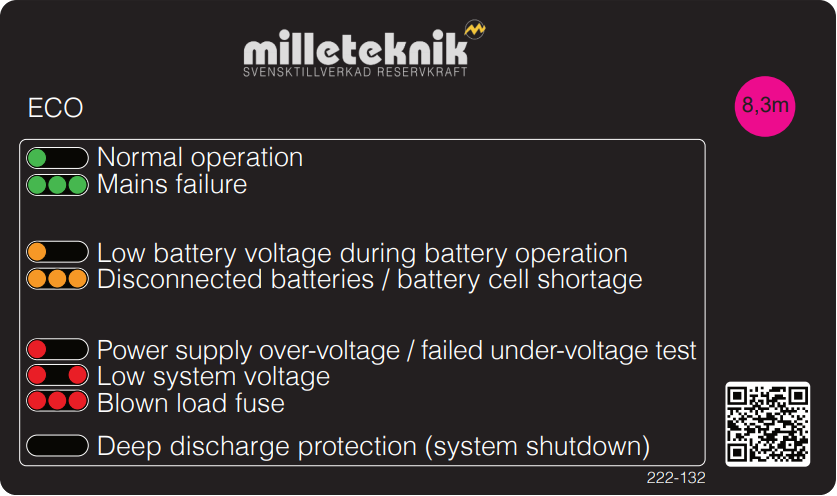

Larm som visas på indikeringsdiod
I normalläge visar indikeringsdioden ett fast grönt sken.
 |
Indikeringsdioden visar | Text på panelen | Förklaring |
|---|---|---|
Fast grönt sken | Normal operation | Systemet är i normal drift. Nätspänning finns och batteriet är fulladdat. |
Långsamma gröna blink | N/A | Förekommer ej i denna modell. |
Snabba gröna blink | Mains failure | Nätspänningen saknas. Enheten drivs på batteri. Kontrollera inkommande matning. |
Fast gult sken | Low battery voltage during battery operation | Batterispänningen är låg under batteridrift. Systemet kommer snart att stänga ned när batterier är urladdade. |
Långsamma gula blink | N/A | Förekommer ej i denna modell. |
Snabba gula blink | Batteries disconnected / battery cell shortage | Batteriet är inte anslutet eller har kortslutning i cellerna. Kontrollera batterikablar och säkringar. |
Fast rött sken | Power supply over-voltage, failed under-voltage test | Nätaggregatet har en felaktig inspänning eller ligger utanför tolerans. |
Långsamma röda blink | Low system voltage | Systemspänningen är låg. Kan bero på hög last, urladdat batteri eller problem i strömförsörjningen. |
Snabba röda blink | Blown load fuse | Lastsäkringen har löst ut. Kontrollera belastningen och byt säkring vid behov. |
Svart / släckt | Deep discharge protection | Vid djupurladdning stängs enheten ned och LED slocknar. Detta är normalt och skyddar batterierna. Nätspänning måste återställas för att starta om. |
Vid driftsatt system: Är indikeringsdioden släckt har djupurladdningsskydd trätt i kraft.
Obs!
Om indikeringsdioden blinkar till var 15:e sekund är batteriet fulladdat och laddningen är i vilofas för att förlänga batteriets livslängd. Vid nätavbrott under vilofasen övergår batteribackupen till batteridrift som vanligt.
Underhåll
Säkerhetsinformation – service och felsökning
Bryt om möjligt nätspänningen innan något arbete påbörjas, till exempel service, batteribyte, mätning eller felsökning.
Ta ur batterisäkring / kontakt / slå av automatsäkring innan du arbetar på DC-sidan.
Kontrollera att alla kablar är korrekt anslutna och jordade innan enheten åter spänningssätts.
Produkten kan innehålla komponenter som blir varma vid drift. Undvik att röra interna delar direkt efter att strömmen brutits.
Om säkringar löser ut upprepade gånger se Felsökning eller koppla bort enheten och kontakta Milletekniks tekniska support.
Vid misstanke om skada, vätskepåverkan eller lukt av bränt, får produkten inte användas förrän den kontrollerats av behörig personal.
Under drift ska kapslingen vara stängd och låst (om enheten har lås).
Endast auktoriserad servicepersonal får utföra reparationer på enheten.
Använd endast originalsäkringar och batterier av samma typ och värde som anges i manual/produktblad.
Milleteknik ansvarar inte för skador orsakade av felaktig hantering, modifiering eller icke godkända komponenter.
Felsökning
Om enheten inte fungerar som förväntat, gå igenom följande kontroller:
Problem | Möjlig orsak | Åtgärd |
|---|---|---|
Ingen spänning ut. | Ingen nätspänning, säkring utlöst eller fel på batterier eller batteriers djupurladdningsskydd har trätt in. | Kontrollera matning, säkringar och batterianslutningar. |
Batteri laddas inte. | Felaktig batterianslutning eller batterisäkring har löst ut. | Kontrollera batterikablar och byt batterisäkring vid behov. |
Enheten startar men ger larm. | Batterier ej tillräckligt laddade eller fel på last eller batteri. | Vänta 72 timmar tills batterier är fullt laddade. Kontrollera att lasten inte överskrider märkström. |
Lysdiod blinkar. | Information, varning eller fel. | Se panel eller manual för förklaring. |
Säkringar löser ut ofta. | Kortslutning eller överbelastning. | Kontrollera anslutna enheter, byt säkring endast efter att orsaken åtgärdats. |
Enheten blir varm. | Hög belastning eller otillräcklig ventilation | Kontrollera att märkström inte överskrids och att luftflöde finns runt kapslingen. |
Kontrollmätning av batterier
Vid felsökning kan batteriernas spänning kontrolleras med multimeter. Mät varje 12 V-batteri separat över plus- och minuspol. Mät därefter hela den seriekopplade batterigruppen. Två seriekopplade 12 V-batterier ska ge cirka 24–27 V DC beroende på laddningsgrad och om laddning pågår. Om uppmätt spänning är betydligt lägre än förväntat, kontrollera polaritet, batterisäkring och kablage mellan batteribox och batteribackup.
Om problemet kvarstår efter dessa kontroller, kontakta Milletekniks support och ange produktbeteckning, serienummer och en kort felbeskrivning.
Produktblad - strömförsörjning / batteribackup
Produktblad
Strömförsörjning med batteribackup
Artikelinformation
Tabellen visar namn, artikelnummer och e-nummer för produkten
Produktidentifiering
Benämning | Artikelnummer | E-nummer |
|---|---|---|
ECO 24V 10A 2HE | 2U02C10424P100 | 52 137 90 |
Teknisk beskrivning
Kompakt rackmonterad batteribackup i 2 HE med 24 V, 10 A och plats för 2 × 12 V 20 Ah batterier, optimerad för montage i 19" rack.
Användningsområden
Användningsområden | Ja | Nej |
|---|---|---|
Inbrottlarm | ✔ | |
Avsedd för reservkraft till passersystem och säkerhetsapplikationer i 19" rack där kompakt installation krävs. | ✔ |
Elektriska data
Elektriska data | |
|---|---|
Matningsspänning | 230 V AC, +/- 10% , 47 Hz- 63 Hz |
Laddström | Beroende på strömuttag. Max 1,5 A |
Spänning ut | 27,3 V DC, (24 V DC) |
Lastutgångar
Larm och skydd
Antal relä | Larm via växlande relä |
|---|---|
0 | ✘ |
Skydd | Ja | Nej | |||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Batteriladdningsskydd / kontrollerad laddning[a] | ✔ [b] | ||||||||||||||||||||||||||||||||||||||||||||||||
✔ | |||||||||||||||||||||||||||||||||||||||||||||||||
Kortslutningsskydd | ✔ | ||||||||||||||||||||||||||||||||||||||||||||||||
Övertemperaturskydd | ✔ | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Kontrollerad laddning skyddar och förlänger batteriers livslängd. [b] Se laddtröm under ELEKTRISKA DATA för batteriladdning. [c] När djupurladdningsskyddet aktiveras stängs enheten ned och LED slocknar. | |||||||||||||||||||||||||||||||||||||||||||||||||
Kommunikation och indikeringar
PowerWatch finns att beställa som tillval till produkten.
Batteri
Kapsling och mekanik
Kapsling och mekanik | |
|---|---|
Typ | Kapsling för 19" rack |
IP-klass | IP20 |
Material | Pulverlackerad plåt |
Färg | Svart |
Höjdenheter | 2 |
Kabelgenomföringar | 6 st |
Lås | ✔ 2 st. nycklar medföljer |
Fläkt i kapsling | ✘ |
Montering, installation och behörighetskrav
Montering | Ja | Nej |
|---|---|---|
19" rack | ✔ |
Installation | Ja | Nej |
|---|---|---|
Fast installation | ✔ |
Mått, vikt och förpackningsinformation
Nettovikt | Vikt med emballage |
|---|---|
7,0 kg | 7,3 kg |
Emballage, transport och lagring | |
|---|---|
Emballage | Kartong och stötskydd i plast |
Antal i förpackning | 1 st |
Förpackningstyp (GS1 T0137) | BX-låda |
Villkor EUR pall | EUR-pall får ej staplas under transport eller lagring. Stapling kan medföra skador på produkt och förpackning. |
Transportmiljö | Produkten ska skyddas mot kondens och direkt nederbörd under transport. |
Transporttemperatur (utan batteri) | −30 °C till +70 °C |
Lagringsmiljö | Torr inomhusmiljö, skyddad mot kondens. Relativ luftfuktighet: max 95 %, ej kondenserande. |
Lagringstemperatur utan batterier | −15°C till +60 °C |
Kontakt
Så når du oss | |
|---|---|
Växel | 031-340 02 30 |
Support och tekniska frågor | support@milleteknik.se |
Försäljning | sales@milleteknik.se |
WWW | www.milleteknik.se |
Adress | Ögärdesvägen 8B, 433 30 Partille |
Om dessa uppgifter
Alla uppgifter publiceras med reservation för eventuella fel. Uppgifter uppdateras utan föregående meddelande. |
Publiceringsdatum 2026-06-29
Compliance och regelefterlevnad
Leveranstid, garanti och villkor
Leveranstid, garanti och villkor | |||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Garantitid[a] | Produkten har två (2) års garanti mot tillverkningsfel. | ||||||||||||||||||||||||||||||||||||||||||||||||
Särskilda garantivillkor | Batterier och förslitningsdelar omfattas ej av garanti. Se även allmänna villkor. | ||||||||||||||||||||||||||||||||||||||||||||||||
Allmänna villkor | ALEM09 med undantag, se: www.milleteknik.se/villkor/ | ||||||||||||||||||||||||||||||||||||||||||||||||
Support | Telefonsupport och support via e-post under garantitidens giltighet är kostnadsfri. För reservdelar som inte omfattas av garanti tillkommer kostnad. | ||||||||||||||||||||||||||||||||||||||||||||||||
Leverans och lager | |||||||||||||||||||||||||||||||||||||||||||||||||
Leveranstid[b] | 10 arbetsdagar. Eller enligt överenskommelse. Leveranstid räknas från fabrik, transporttid tillkommer. | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Köps enheten via grossist eller annan leverantör kan andra villkor för garanti gälla. [b] Vid större beställningar sker leveranstid, enl. ö.k. | |||||||||||||||||||||||||||||||||||||||||||||||||
Drift och underhåll
Drift | Data | Övr. info | |||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Miljö | Inomhus, miljöklass 1. | ||||||||||||||||||||||||||||||||||||||||||||||||
Driftstemperatur (rekommenderad) | +15°C till +25°C | ||||||||||||||||||||||||||||||||||||||||||||||||
Driftstemperatur (tillåten)[a] | +5°C till +40°C | Klass 1 enligt EN 50131-6 / EN 60839-11 | |||||||||||||||||||||||||||||||||||||||||||||||
Belastning, nätaggregat | 80% | Medelbelastning får ej överstiga 80 % av nätaggregatets märkkapacitet. | |||||||||||||||||||||||||||||||||||||||||||||||
Ventilation, framför och bakom kapslingen. | 100 mm | Ventilationsöppningar får inte blockeras eller täckas. | |||||||||||||||||||||||||||||||||||||||||||||||
[a] Anger det tillåtna omgivningstemperaturområdet där produkten kan fungera utan att ta skada. | |||||||||||||||||||||||||||||||||||||||||||||||||
Ja | Nej | Intervall | Övr. info |
|---|---|---|---|
✔ | Årligen | Batteripolspänning skall mätas. Kontrollera att medelbelastning ej överstiger 80 % av nätaggregatets märkkapacitet. |
Certifieringar och godkännanden
Uppfyller | Direktiv |
|---|---|
Emissioner | |
Immunitet | EN61000-6-2:2005, EN61000-4-2, -3, 4, -5, -6, -11 SS-EN 50 130-4:2011 Edition 2, EN50131-6 |
CE | CE-märkning enligt (EC) 765/2008 |
EMC | EMC Direktivet 2014/30EU |
El (LVD) | Lågspänningsdirektivet: 2014/35/EU |
Miljödata
Miljödata | J/N | Information | Övr. info. | ||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Byggvarudeklaration | ✔ | Ja, se iBVD på www.milleteknik.se. | - | ||||||||||||||||||||||||||||||||||||||||||||||
REACH informationsplikt (EG) nr 1907/2006 | ✔ | Ja, se DoC på www.milleteknik.se Produkten uppfyller REACH-förordningen (EG) nr 1907/2006. | Om tomt omfattas ej produkten. | ||||||||||||||||||||||||||||||||||||||||||||||
SVHC ämnen, CAS / EG | ✔ | Ja, bly, 7439-92-1 / 231-100-4 | Om text, se iBVD på www.milleteknik.se. Om tomt=ämne saknas. | ||||||||||||||||||||||||||||||||||||||||||||||
Omfattas av RoHS-direktivet, (EU)2015/863 | ✔ | Ja, se DoC på www.milleteknik.se | Om tomt omfattas produkten ej av RoHS. | ||||||||||||||||||||||||||||||||||||||||||||||
WEEE 2012/19/EU | ✔ | Produkten innehåller elektriska komponenter eller kablage och omfattas av WEEE-direktivet (2012/19/EU). | Om tomt omfattas ej produkten. Uttjänta produkter ska lämnas till återvinningscentral. | ||||||||||||||||||||||||||||||||||||||||||||||
Batteriförordningen (EU) 2023/1542 | Om tomt omfattas ej produkten. | ||||||||||||||||||||||||||||||||||||||||||||||||
SCIP-nr 2008/98/EG | ✔ | Ja, registrerad enligt EU:s avfallsdirektiv när tillämpligt, (2008/98/EG). | Om tomt behövs ej SCIP-nr. | ||||||||||||||||||||||||||||||||||||||||||||||
Konfliktmineraler (EU) 2017/821 | ✗/✗/✗/✗/✔ | Nej=Guld, Volfram, Tantal, Kobolt. Ja=Tenn. | Tenn i lödningar i kretskort som köps in via svensk leverantör. | ||||||||||||||||||||||||||||||||||||||||||||||
Innehåller nanomaterial: EG 1272/2008 | ✗ | Produkten innehåller ej nanomaterial. | |||||||||||||||||||||||||||||||||||||||||||||||
Ekodesign 2009/125/EG | Milletekniks produkter är avsedda för professionell användning och omfattas därför inte direkt av ekodesignförordningen (EU 2019/1782). Eftersom vissa komponenter kan omfattas redovisar vi ändå relevant information[a], där det är tillämpligt, för att ge våra kunder trygghet i sitt val. | ||||||||||||||||||||||||||||||||||||||||||||||||
Maskindirektiv 2006/42/EG | Produkten ingår i elektriska system, omfattas av relevanta el- och säkerhetsdirektiv och är inte en maskin enligt Maskindirektivet (2006/42/EG). Kommer att ersättas av Maskinförordningen (EU) 2023/1230, som börjar tillämpas 2027. | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Standbyförbrukning och effekt. | |||||||||||||||||||||||||||||||||||||||||||||||||
Tillverkare och ursprungsland
Bilaga
Reservdrifttid vid batteridrift
Reservdrifttiden vid batteridrift beror på hur stor belastning som är ansluten till strömförsörjningen. Om belastningen varierar påverkas också den tid som batterierna kan driva säkerhetssystemet vidare. För en uppskattning av reservdrifttider, se: www.milleteknik.se/Manualer/FaQ/Reservdrifttider/
PowerWatch
Benämning | Artikelnummer | E-nummer |
|---|---|---|
PowerWatch | A-OT0000UPG02P2V3P3 | 52 137 06 |
Larm som kan ställas i PowerWatch |
|---|
Ej anslutet batteri |
Enhet ej kalibrerad |
Fläktfel, (vid externt ansluten fläkt) |
Laddarfel, underspänning |
Laddarfel, överspänning |
Låg batterispänning, i batteridrift |
Nätavbrott, fördröjning 10 sekunder |
Säkringsfel på last |
Behörighetskrav, installation av nätanslutning
Krav på behörighet varierar mellan länder. Tabellen sammanfattar nationella krav för fast installation respektive anslutning av utrustning med stickkontakt.
Tillval på produktens sekundärsida, exempelvis 12 V, 24 V eller 48 V DC, ansluts enligt respektive anvisning. Arbete på produktens nätanslutning ska utföras enligt nationella krav på behörighet.
Behörighetskrav för Installation | Fast installation (230 V AC) | Stickkontakt | Övr. info |
|---|---|---|---|
Sverige | ✔ | ✗ | Fast installation får utföras av tekniker men ska ske under behörig installatörs ansvar. (Elsäkerhetslagen, SS 436 40 00) Stickkontakt får anslutas utan behörighet. |
Norge | ✔ | ✔ | Krav på behörig elektriker även för utrustning med stickkontakt i fasta installationer. (NEK 400, DSB) |
Finland | ✔ | ✗ | Stickkontakt får anslutas utan behörighet. (Tukes, SFS 6000) |
Danmark | ✔ | ✗ | Stickkontakt får anslutas utan behörighet. (Sikkerhedsstyrelsen) |
Tyskland | ✔ | ✗ | All fast installation kräver behörig elektriker enligt VDE 0100. Stickkontakt får anslutas utan behörighet, men endast av person med grundläggande elkunskap (”Elektrotechnisch unterwiesene Person”). |
Referenstabell: miljöklasser enligt EN 50130-5 (som hänvisas till i EN 50131-6)
Klass | Typ | Temperaturintervall |
|---|---|---|
Miljöklass 1 | Uppvärmt inomhus (typ kontor/bostad). | +5°C till +40°C |
Miljöklass 2 | Allmänt inomhus (typ lager/trapphus, ej temperaturstyrt). | -10°C till +40°C |
Miljöklass 3 | Skyddat utomhus. | -25°C till +50°C |
Miljöklass 4 | Allmänt utomhus. | -25°C till +60°C |
Referenstabell: tillverkares angivna livslängd och rekommenderat batteribyte
Batterityp (Design Life)[a] | Batteribytestid i normal drift, +20°C. | Byte vid varm drift, +30°C | Byte vid varm drift, +40°C | ||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
3 - 5 år | 2 - 3 år | 1 - 1,5 år | 0,5 - 0,75 år | ||||||||||||||||||||||||||||||||||||||||||||||
6 - 9 år | 5 - 6 år | 2,5 - 3 år | 1,2 - 1,5 år | ||||||||||||||||||||||||||||||||||||||||||||||
10 - 12 år | 6 - 7 år | 3 - 3,5 år | 1,5 - 1,75 år | ||||||||||||||||||||||||||||||||||||||||||||||
15 + år | 10 - 12 år | 5 - 6 år | 2,5 - 3 år | ||||||||||||||||||||||||||||||||||||||||||||||
[a] Gäller vid helt outnyttjat batteri som är lagrat under optimala förhållanden. | |||||||||||||||||||||||||||||||||||||||||||||||||
Om dessa uppgifter
Alla uppgifter publiceras med reservation för eventuella fel. Uppgifter uppdateras utan föregående meddelande. |
Publiceringsdatum 2026-06-29
Adress och kontaktuppgifter
Milleteknik AB |
Ögärdesvägen 8 B |
433 30 Partille |
Sverige |
031-340 02 30 |
info@milleteknik.se |
www.milleteknik.se |
[1] Översättning på annat språk än svenska är endast vägledande och ej säkert granskade. Översättning skall alltid kontrolleras mot det svenska originalet för att säkerställa korrekt information.
