Installasjon og igangkjøring

Instruksjoner for installasjon og igangkjøring.

Produktidentifikasjon

Tabell 1. Betegnelse, delenummer og e-postnummer.

Betegnelse

Varenr.

E-nummer (SE)

NOVA 24V 5A 2HE

2U02P30024P050

52.137 88



SSF1014 sertifisert batteribackup med kommunikasjon

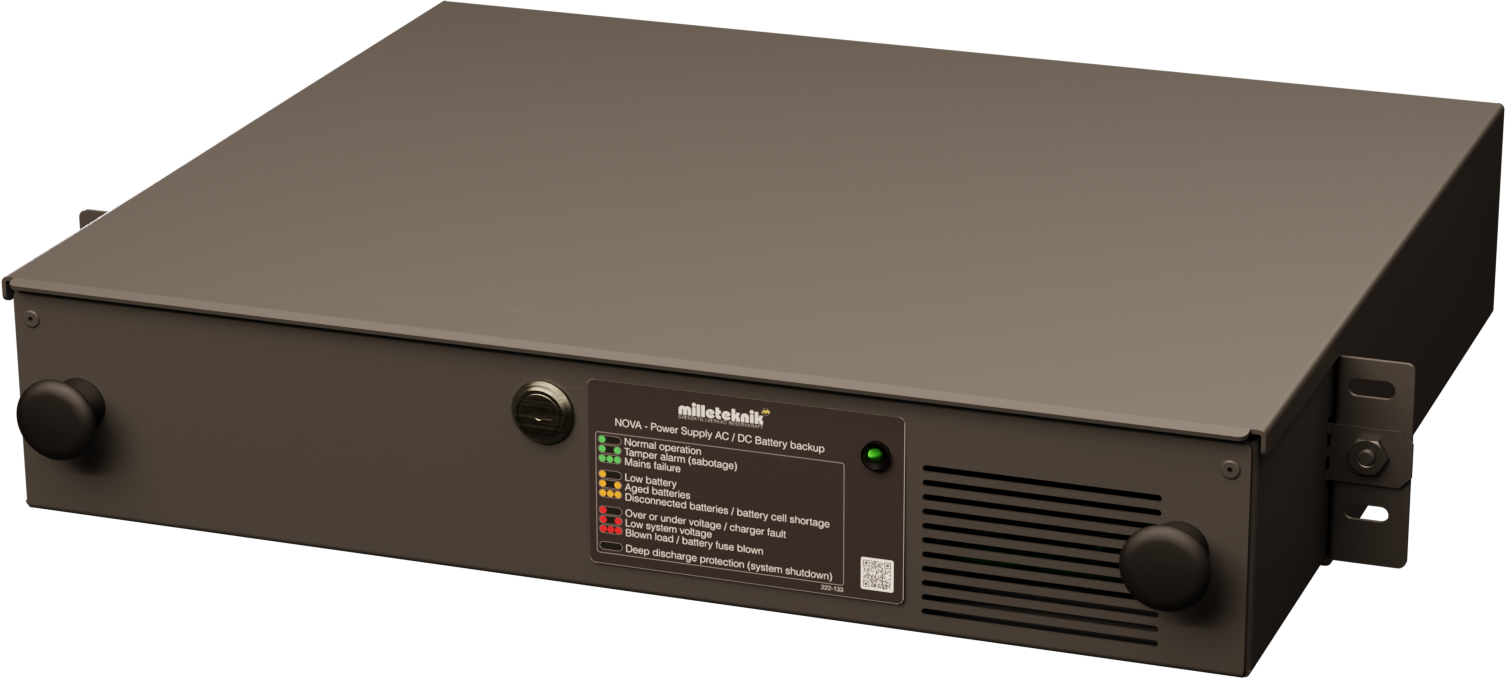

Teknisk beskrivelse

Kompakt rackmontert batteri backup i 2 HE med 24 V, 5A og plass til 2 × 12 V 20 Ah batterier, optimalisert for montering i 19" stativer. Forberedt for Vanderbilt Omnis kommunikasjon samt utvidet lynbeskyttelse.

Tabell 2. Raske fakta

Raske fakta

Forsyningsspenning (V)

230 V vekselstrøm, +/- 10%, 47 Hz - 63 Hz

Spenning ut (V)

27,3 V LIKESTRØM, (24V DC)

Strømutgang (A), maks belastningsstrømutgang.

5A

Batterier[a]

2 x 20 Ah

[a] Anbefalt. Hvis batterier er inkludert, er det indikert, ellers bestilles batterier separat



Revisjoner og om dette dokumentets utgave

Gjeldende og nyeste utgave av dette dokumentet er tilgjengelig på www.milleteknik.se.

Dette dokumentets gyldighet kan ikke garanteres da ny utgave publiseres uten forvarsel.

Originalinstruksjoner: Svensk.[1].

Bruksanvisning, tekniske data og oversettelser av disse kan inneholde feil. Det er alltid installatørens ansvar å påse at produktet installeres på en sikker måte.

Symboler

Tabell 3. Symbolforklaring

Symboler

Navn

Forklaring


Advarsel

Fare for elektrisk støt, feil installasjon eller varme overflater. Vises i noen manualer


Legg merke til

Brukes til tilleggsinformasjon som tydeliggjør teksten.


Forsiktighet/Viktig

Indikerer risikoen for skade på utstyret eller funksjonsfeil. Brukes også til informasjon som er viktig, men ikke sikkerhetsrelatert.


Tips

Viser praktiske råd eller snarveier for installasjon, drift eller service.


CE-merking

Produktet er i samsvar med gjeldende EU-direktiver og harmoniserte standarder.


Les håndboken

Les bruksanvisningen før installasjon og service.

soptunna_atervinning.ai

Må ikke kastes i husholdningsavfall

Produktet er omfattet av WEEE-direktivet og må ikke kastes sammen med husholdningsavfall, det må resirkuleres og leveres til et resirkuleringssenter.

Recycle001.svg

Resirkulering

Emballasje, produkter og andre materialer som ikke inneholder elektronikk, må resirkuleres i samsvar med lokale miljøforskrifter.



Installasjonen skal utføres av en faglært elektriker i samsvar med gjeldende nasjonale regler for elektrisk installasjon.

Produktet er av beskyttelsesklasse I og må kobles til en jordet 230 V vekselstrømskrets.

  • Den faste installasjonen skal ha en hovedbryter i henhold til IEC 60947-1. Bryteren skal være lett tilgjengelig og tydelig merket med sin funksjon.

  • Tilførselskabelens areal skal være minst 1,0 mm² og utstyrt med sikring T 2,5 A (stiv) eller tilsvarende.

  • AC- og lavspenningskabler må ikke trekkes sammen. Hold kabelrenner eller bunter adskilt.

  • Kontroller at beskyttelsesjord (PE) er riktig tilkoblet før du slår på spenningen.

  • Sørg for fri luftsirkulasjon rundt kabinettet minst 100 mm, med mindre annet er spesifisert. Ventilasjonsåpninger må ikke dekkes.

  • Produktet er beregnet for innendørs installasjon i normalt miljø (forurensning nummer 2 og innendørs klasse 1).

Disse generelle kravene gjelder for alle Milleteknik-produkter med 230 V nettforbindelse.

Innkapsling

Generelle monteringsanvisninger

Innendørs montering i 19" rack

  • Produktet skal monteres i et standardisert 19" stativ eller skap med tilstrekkelig bæreevne for vekten av kabinettet inkludert batterier.

  • Enheten skal monteres i en behagelig arbeidshøyde, normalt mellom 1,4 og 1,8 m.

  • Enheten er montert horisontalt i stativet med de medfølgende rackørene eller tilsvarende braketter.

  • Kontroller at stativstolpene er riktig justert og at avstanden tilsvarer 19" standarden (465—470 mm mellom stolpenes innerkant).

  • Ved montering skal burmuttere eller låseskiver brukes for å sikre at skruene sitter godt.

  • For god ventilasjon bør det være minst 100 mm ledig plass over og under enheten. Ikke blokker luftstrømmen foran eller bak.

  • Batterier skal alltid plasseres som anvist og må ikke blokkere ventilasjonsåpninger eller ledninger.

  • Installasjonen skal utføres i samsvar med gjeldende installasjonsregler og av en kompetent installatør.

Montering

Bruk egnede skruer for montering på vegg eller i 19" rack. Skruer for montering på vegg eller i rack inngår ikke.

For veggmontering i betong må betongskruer brukes. For rackmontering brukes M6 med kurvmutter

Skruelengden skal justeres i henhold til veggmateriale og belastning. Den angitte skruelengden er den minste tillatte lengden

Tabell 4. Skru ved montering

Kaspling

Nummer

Skrue[a]

2HE/2U

4

M6×12 med kurvmuttere

[a] Skrue for montering er ikke inkludert.



Monteringshull, avstand og ø.

Tabell 5. Mål

Kabinett, dimensjoner (BxHxD).

Monteringshull inne (B x H)

Utvendige monteringsdimensjoner (B x H)

88 x 444 x 280 mm

-

465 x 88,9 mm[a]

[a] Refererer til 19» rackstandard (EIA-310).

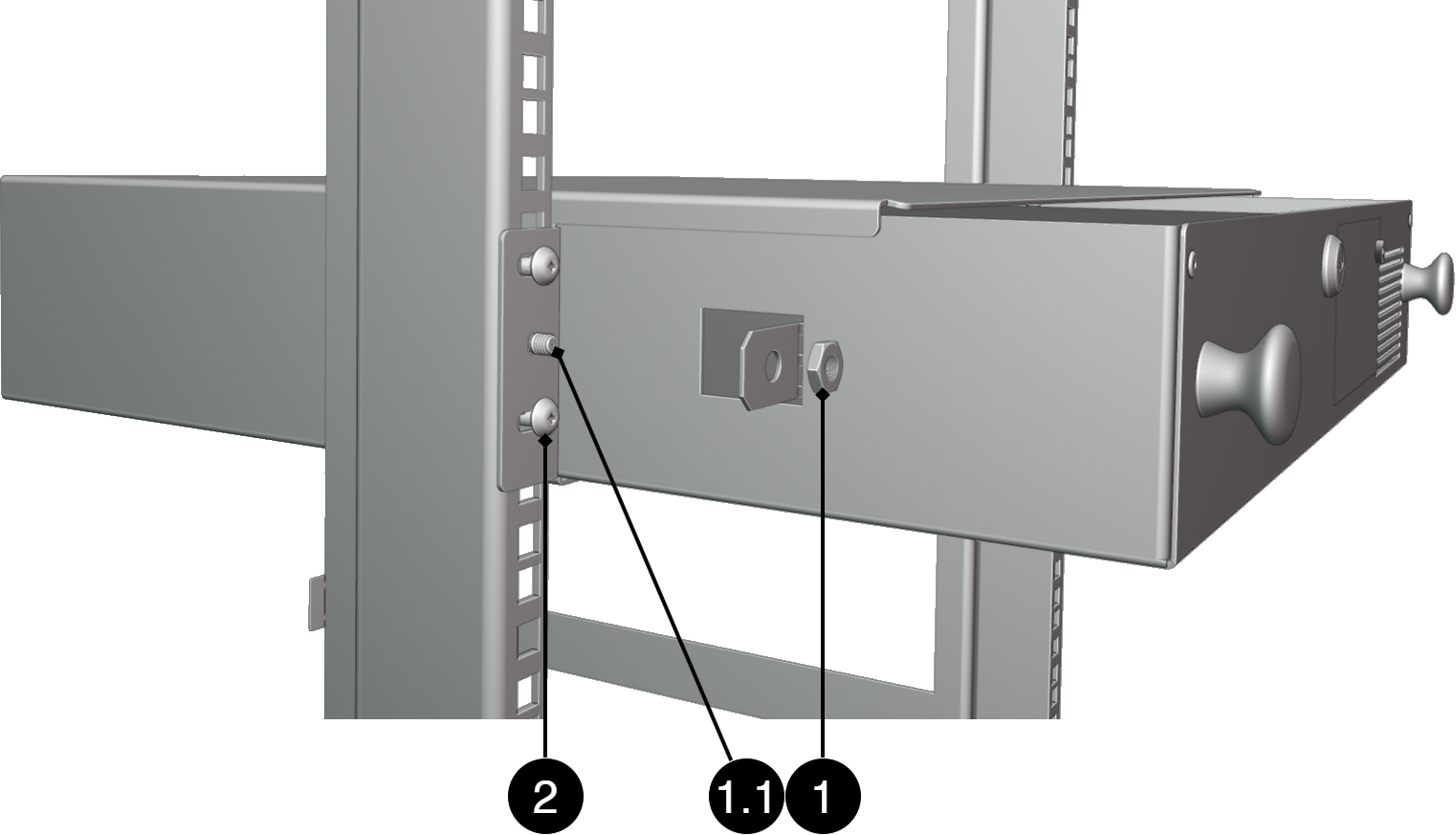

Montering av 19" rackboks

  1. Kontroller at dekselet er festet med de medfølgende mutterne.

  2. Plasser esken i ønsket posisjon i 19" stativet.

  3. Skru boksen på begge sider inn i stativprofilen med skruer designet for 19" stativer.

Advarsel

Ikke sett inn batteriene før rackboksen er riktig montert og ordentlig festet til stativet. Vekten på batteriene kan gjøre boksen ustabil hvis den ikke er ordentlig boltet

Tabell 6. Monteringsskuff i 19" rack

Nei.

Forklaring

1, 1.1

Mutter for festing av lokker. Mutter inkludert

2

Skrue for montering i 19" stativ. Skruer er ikke inkludert.

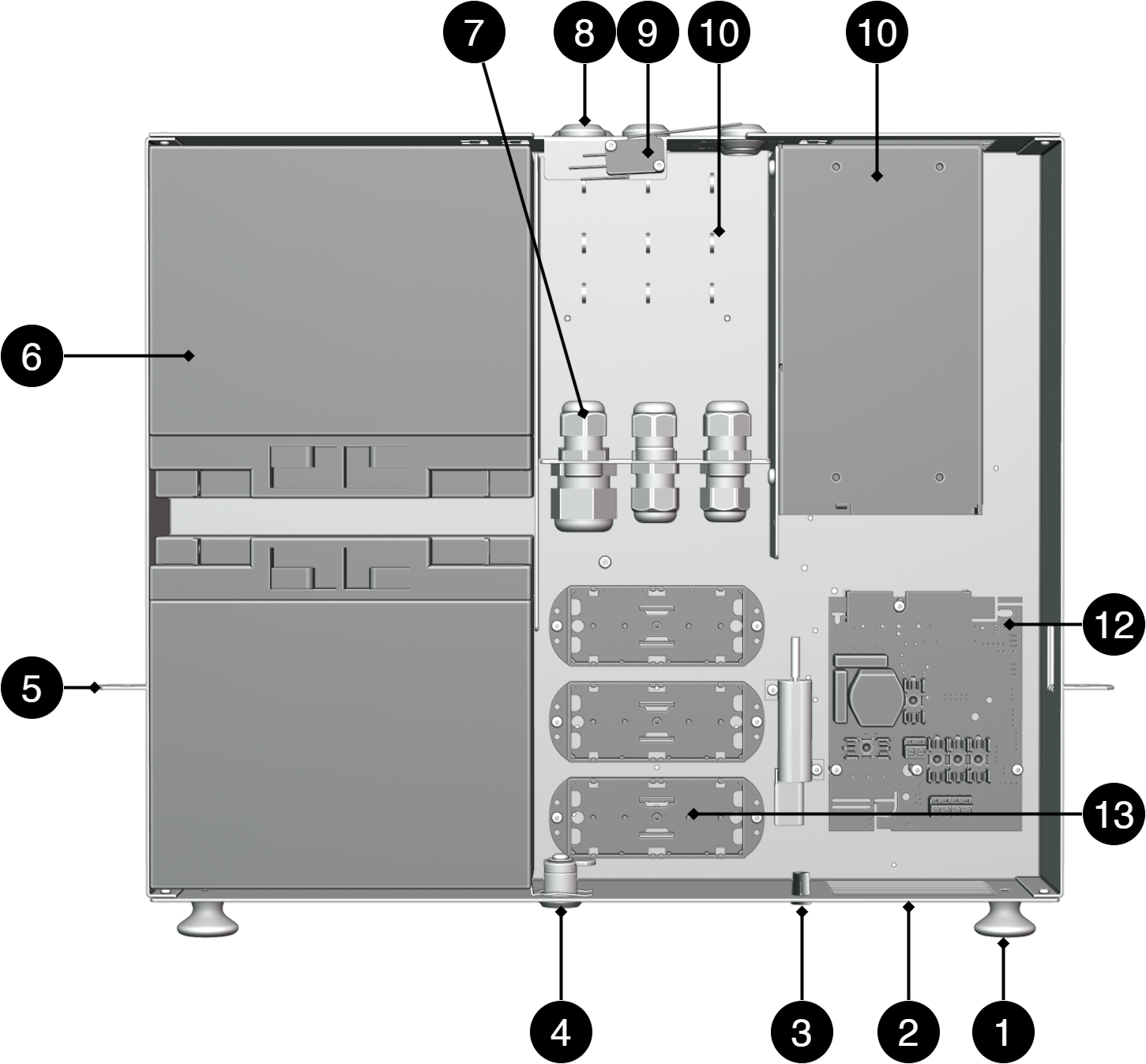

Komponentoversikt

Komponentoversikt

Tabell 7. Komponentoversikt, merk at kretskort og strømforsyninger kan variere mellom forskjellige konfigurasjoner

Nei.

Forklaring

1

Knott for å trekke ut boksen.

2

Vedleggsark.

3

Indikasjonsdiode.

4

Lås.

5

Brakett for mutter i 19" stativstativ.

6

Plass for batterier. Batterier er ikke inkludert, men bestilles separat

7

Strekkavlastning for ledninger.

8

Kabelgjennomføringer.

9

Muelleringskontakt, ikke sikkert inkludert i alle konfigurasjoner.

10

Plass for kabelbånd for å strippe kabelen.

11

Strømforsyning, varierer med konfigurasjon.

12

Hovedkort, varierer med konfigurasjon.

13

Valgfri kortplassering, valgfri tilgjengelighet varierer med konfigurasjonen.



PRO3-hovedkort

Hovedkort - beskrivelse

Figur 1. PRO3
PRO3

Hovedkortet styrer enheten og fordeler effekt. Se tekniske data for mer informasjon.



Tabell 8. Kretskortoversikt, forklaring

Nr.

På kretskortet

Forklaring

1

J24

Strømforsyningskontroll. Intern bruk.

2

J5

1=Oprio 2=ekstern alarm.

3

D9

LED.

4

JU1

For ekstern LED i dør.

5

J11

Tilbakestillingsjumper, brukes ved batteribytte.

6

JU6

Tilkobling for relékort eller kommunikasjonskort eller for oppdatering av firmware. Bare ett kort eller kontakt om gangen kan passe.

7

J29

Tilkobling til vifte.

8

J101

Tilkobling for manipuleringsalarm.

9

J17

Tilkobling manipuleringsalarm fra batteriboks.

10

J35

Ikke i bruk.

11

J14

Inngang for alarm fra ekstern batterisikring, fra batteriboks.

12 og 13

J10 og J100

Alarm fra eksternt tilleggskort.

14

D18, D19

LED viser kommunikasjonsstatus (RS-485).

15

S3

DIP-switch

16

P2:1-4

Lastutganger

17

P3:1-3

Kommunikasjonstilkobling, RS-485.

18

P1:1-3

Tilkobling til strømnett.



Sikringer

Tabell 9. Sikringer på PRO3

Sikring

Type

Forklaring

F1

T2,5A

Strømnettsikring

F3

T16A

Lastsikring 1 - (for P2:2)

F4

T16A

Batterisikring

F5

T3A-T10A*

Lastsikring 1 + (for P2:1)

F7

T3A-T10A*

Lastsikring 2 + (for P2:3)



Advarsel for utskifting av sikringer (A)

Dersom det benyttes større sikringer enn det enheten leveres med, medfører dette en skaderisiko. Sikringens oppgave er å beskytte tilkoblet last og tilhørende lastkabler mot skade og brann. Det er ikke mulig å bytte til en større sikring for å øke strømuttaket.

Koble til last

Maksstrøm

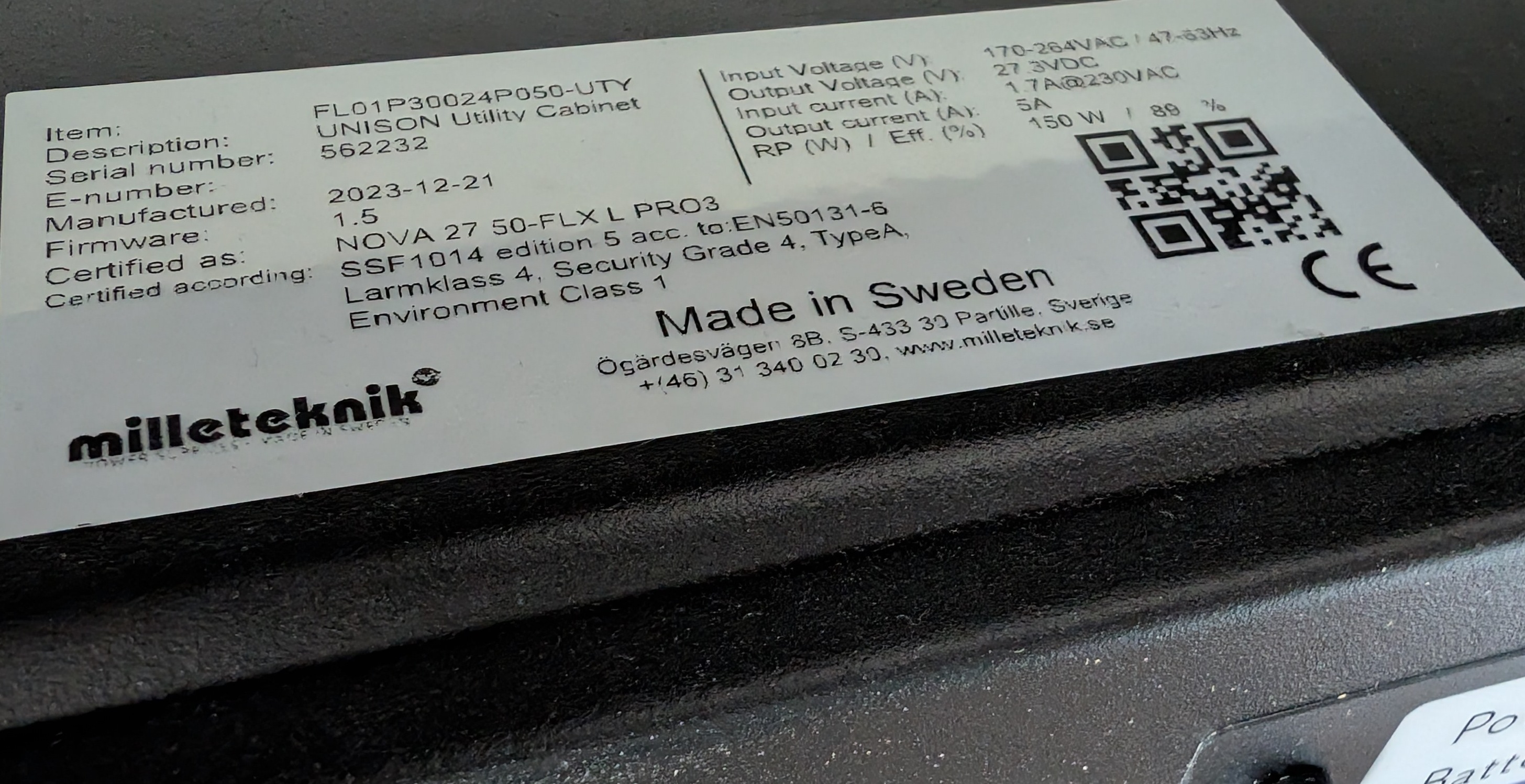

Maksimal strøm må ikke overskrides. Maksstrøm er angitt på navneskilt på enheten.

Hvis det er ett eller flere tilkoblingskort for å øke antallet lastutganger eller skape lastselektivitet, skal last tilkobles på tilleggskort og ikke på hovedkortet.

Tabell 10. Laste tilkoblinger

På kretskort

Forklaring

P2:1

Tilkobling for last 1+

P2:2

Tilkobling for last 1 -

P2:3

Tilkobling for last 2+

P2:4

Tilkobling for last 2 -



Koble til strømnett

Koble strømnett til hovedkort med terminalblokk

Før tilkobling skal forsyningskretsen kobles fra og spenningsfri. Kontroller at lederområdet og kabeltypen oppfyller gjeldende installasjonsregler, og at strekkavlastnings- og isolasjonsnivåene oppfyller kravene for 230 V AC-

Etter tilkobling skal alle skrueforbindelser kontrolleres og strammes. Spenning skal bare skje etter at mekanisk beskyttelse, lokker og hus er montert på nytt og er i samsvar med kontaktbeskyttelsen i henhold til

Sikre F og N med kabelbånd.

Viktig

beskyttende jorden (PE) skal kobles til PE-terminalen på hovedkortet. Hovedkortet er jordet via monteringspunktene i kabinettet, noe som sikrer riktig potensiell utjevning mellom PCB og kabinett. Dekselet er også jordet gjennom jordkabel/jordflette mellom deksel og kabinett for å opprettholde kontinuitet og EMC-funksjon

Nettledninger må holdes atskilt fra andre ledninger for å unngå EMC-forstyrrelser.

Beskyttelsesjordingen (PE) skal kobles til PE-klemmen på hovedkortet. Hovedkortet jordes via monteringspunktene i kapslingen, noe som sikrer korrekt potensialutjevning mellom kretskortet og kapslingen. Dekselet er også jordet via en jordingskabel / jordingsflette mellom deksel og kapsling for å opprettholde kontinuitet og EMC-funksjon.

Kontroller at markeringen på kretskortet samsvarer med kabelrekkefølgen på klemmen.

Figur 2. Koble til strømnett på hovedkortet
Koble til strømnett på hovedkortet

Koble strømnettkablene til terminalblokken før denne settes tilbake på hovedkortet. Sikre L (F) og N med buntebånd.



Tabell 11. Strømnettilkoblinger

Bokstav

Forklaring

L

L=Line

N

Null

PE

Vernejord



Filterkondensatorer

Produktene leveres med følgende filterkondensatorer for standardnettverk (TN/TT):

Tabell 12. TN/TT standard nettverk

Type

Plassering

X2

Fase - null (L — N)

Y2

Fase/null - Beskyttende jord (en per leder)



IT-nettverk

IT-nettverk genererer høyere transienter ettersom systemet fungerer fase til fase. Derfor, i henhold til gjeldende standard, kreves kondensatorer av høyere klasse

Avgang fra X1/Y1 kondensatorer kan gjøres, men da må ekstern transientbeskyttelse installeres. For enheter som skal installeres i IT-nettverk, må Milletekniks lynvern monteres for å opprettholde standarder

Dip-switch 1-8

DIP-switch har flere ulike konfigurasjoner:

Tabell 13. Dip-switch 1-8

Dip-switch

I nettdrift eller batteridrift

1

Adresseinnstilling for ekstern kommunikasjon.

2

Adresseinnstilling for ekstern kommunikasjon.

3

Adresseinnstilling for ekstern kommunikasjon.

4

Adresseinnstilling for ekstern kommunikasjon.

5

Stiller inn forsinkelse for alarm ved strømnettfeil

6

Stiller inn forsinkelse for alarm ved strømnettfeil

7

Stiller alarmgrensen for lav batterispenning ved batteridrift.

8

Slår av eller på LED.

8 i sekvens

Utfør batteritest



Forsinkelse ved strømnettfeil (DIP 5–6)

Det er mulig å endre hvor lang tid som skal gå før alarm utløses ved strømnettfeil. Bruk tabellen til å stille inn alarmen.

Tabell 14. Forsinkelse ved strømnettfeil

Alarm ved strømnettfeil etter:

Dip 5

Dip 6

3 sekunder

OFF

OFF

30 minutter

ON

OFF

60 minutter

OFF

ON

240 minutter (4 timer)

ON

ON



Lav batterispenning (DIP 7)

DIP: 7 har samme funksjon uavhengig av om enheten er i nett- eller batteridrift, eller om bryteren for manipuleringsalarm holdes inne.

Tabell 15. Lav batterispenning

Alarm for lav batterispenning gis ved

Dip 7

22,8 V*

ON

24 V

OFF

*25 % av batterikapasiteten gjenstår.



LED (DIP 8)

LED/batteritest slås alltid på når døren er åpen.

DIP-switch 8 = ON slår av LED.

DIP-switch 8 = ON slår på LED.

Batteritest (DIP 8)

Ved batteritest må DIP 8 bytte posisjon, og det må gå fem sekunder før testen initieres.

  • Dersom DIP 8 i utgangspunktet står på OFF, settes den til ON (vent i 5 sekunder) og settes deretter tilbake til OFF igjen.

  • Dersom DIP 8 i utgangspunktet står på ON, settes den til OFF (vent i 5 sekunder) og settes deretter tilbake til ON igjen.

Dette starter batteritesten etter 3–8 sekunder. Batteritesten tar ca. 6 sekunder, og LED-en blinker raskt gult. Når batteritesten utføres, kan det gis alarm om gammelt batteri.

Vent med å tilbakestille DIP 8 til testen er fullført.

Omstart for å bekrefte endringer i adresse, batteri- og alarminnstillinger mot overordnet system

Etter at DIP-switch er stilt inn for ulike parametere, må enhetens programvare startes på nytt. Det må gjøres for at de nye innstillingene skal legges inn og tre i kraft.

Viktig

Omstart med denne fremgangsmåten bryter ikke utspenningen.

Omstart av enhetsprogramvaren gjøres ved å brokoble J11 (PRO3)

I tilfelle adresseendring, bør kortet tilbakestilles en gang til etter 20-30 sekunder.

Viktig

Omstart må utføres hver gang det gjøres en endring i enheten.

Tilbakestilling av data etter batteribytte - PRO3

Etter utskifting av batterier må enheten måle kapasiteten til de nye batterier og fjerne tidligere angitt batterikapasitet. Alarmer fjernes, men statistikken lagres i minnet.

  • Sett i jumper på J11, og ta bort jumper på J11

Når dette trinnet er utført, er batterikapasiteten fjernet fra kortets minne og den nye batterikapasiteten kan leses inn.

Når dette trinnet er utført, er batterikapasiteten fjernet fra kortets minne og den nye batterikapasiteten kan leses inn.

Merknad om testing av batterier

Ved oppstart tar det 72 timer før systemet utfører batteritest. Dette er for å sikre at batteriene er fulladet og for å samle inn snittverdier/historikk i minst 72 timer. Deretter utføres det en kvalifisert celletest av batteriene hver fjerde time.

Legg merke til når du starter med kortsluttede batterier

Peakstrøm ved oppstart med kortsluttede batterier: Opptil 30 A p-p under 200 ms. Følg alltid oppstartsprosedyren.

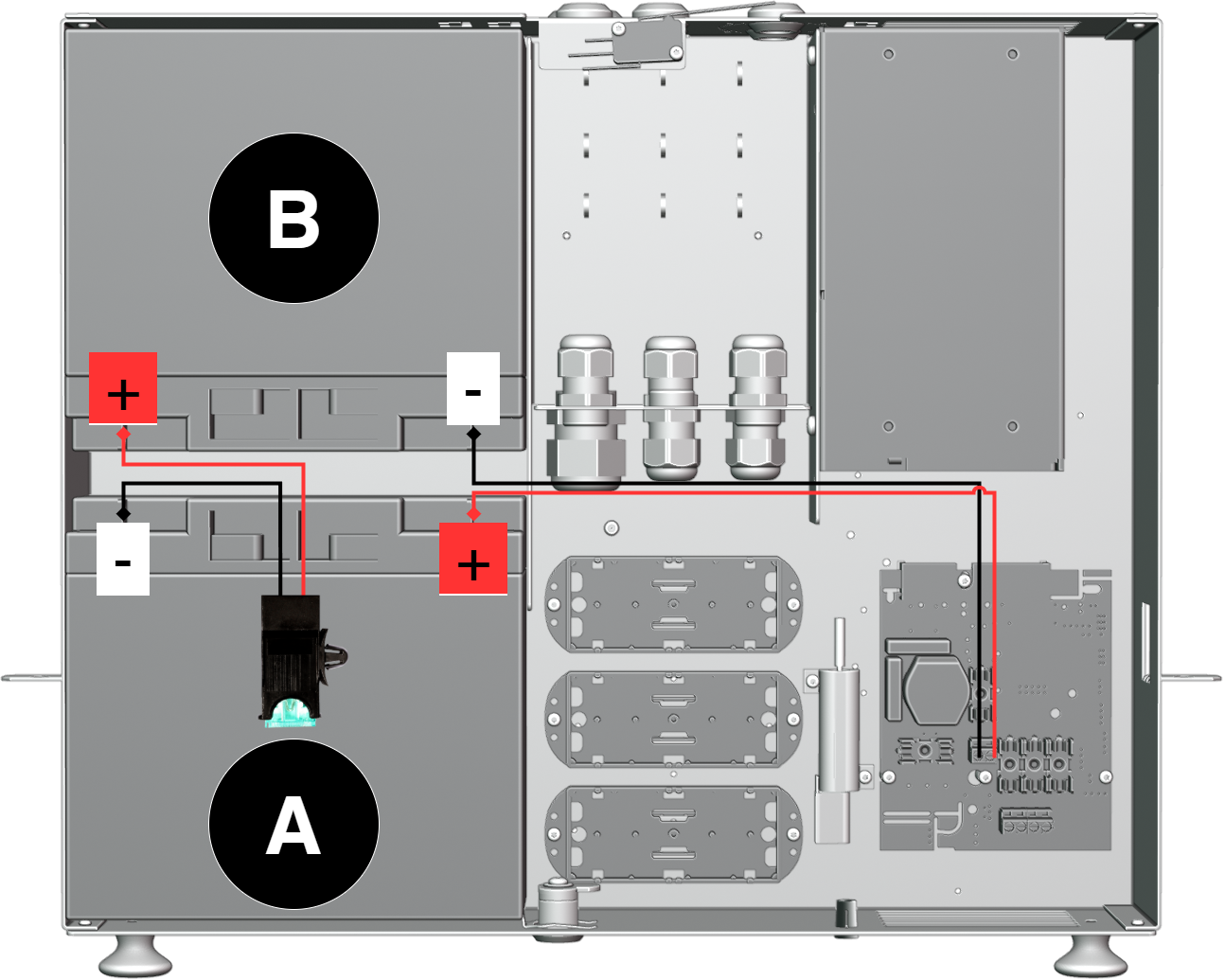

Batterier – sette i og koble til

Koble til batterier

Obs

Batterier kan slites ut raskere enn forventet når temperaturen faller utenfor området som er optimalt for batteridrift.


Viktig

Dekk polene til batteri B før du monterer batteri A. Det reduserer risikoen for kortslutning under montering

  1. Kontroller at nettspenningen er koblet fra før du kobler til batterier.

  2. Kontroller polariteten til batteriene.

  3. Koble den svarte batterikabelen til den negative terminalen (-) på batteriet B.

  4. Installer sikringsholderen på batteri B.

  5. Koble rød batterikabel til batteri A's plusspole (+).

  6. Koble sikringsholderen på batteri A.

  7. Installer batterisikringen i sikringsholderen.

  8. Forsikre deg om at alle tilkoblinger er ordentlig festet og at polariteten er riktig.

  9. Følg trinnene for distribusjon for å distribuere enheten.

Distribusjon - hvordan starte enheten

Fare

Personskade eller død kan oppstå hvis enheten er koblet til strømnettet eller under spenning under demontering/flytting.

  1. Koble til last.

  2. Koble til batterier.

  3. Koble til nettspenningen.

  4. Koble til nettspenningen.

Alarm vises på LED

Ved normal drift lyser LED-en grønt.

Tabell 16. Indikatordioden viser.

Alarm som vises på dør / LED

Forklaring

Lyser grønt

Normal drift.

Langsomme grønne blink

Manipuleringsalarm.

Hurtige grønne blink

Alarm ved strømnettfeil.

Lyser gult

Lav batterispenning.

Langsomme gule blink

Gamle batterier.

Hurtige gule blink

Frakoblede batterier eller batterikortslutning.

Lyser rødt

Høy eller lav spenning eller defekt lader.

Langsomme røde blink

Lav systemspenning.

Hurtige røde blink

Lastsikring er gått eller batterisikring er gått.

Svart / lyser ikke

Dyputladingsbeskyttelse er aktivert. (Enheten har stengt av.)



Når systemet er i drift: Dersom LED-en ikke lyser, er dyputladningsbeskyttelse er aktivert.

Notat

Hvis indikatorlampen blinker hvert 15. sekund, er batteriet fulladet og ladingen er i hvilefase for å forlenge batteriets levetid. I tilfelle strømbrudd i hvilefasen, bytter batteribackupen til batteridrift som vanlig

Vedlikehold

Sikkerhetsinformasjon - Service og feilsøking

  • Hvis mulig, må du bryte nettspenningen før du starter noe arbeid, for eksempel service, batteribytte, måling eller feilsøking.

  • Fjern batterisikringen/pluggen før du arbeider på DC-siden.

  • Kontroller at alle kabler er riktig tilkoblet og jordet før du setter enheten på nytt.

  • Produktet kan inneholde komponenter som blir varme under drift. Unngå å berøre interne komponenter rett etter at strømmen er slått av.

  • Hvis sikringene kobles ut gjentatte ganger, se Feilsøking eller koble fra enheten og ta kontakt med Milleteknik teknisk support.

  • Ved mistanke om skade, inntrenging av væske eller brent lukt må produktet ikke brukes før det er kontrollert av kvalifisert personell.

  • Under drift skal huset lukkes og låses (hvis enheten har en lås).

  • Kun autorisert servicepersonell kan utføre reparasjoner på enheten.

  • Bruk kun originale sikringer og batterier av samme type og verdi som angitt i håndbok/produktarket.

Milleteknik er ikke ansvarlig for skader forårsaket av feil håndtering, modifikasjon eller ikke-godkjente komponenter.

Feilsøking

Hvis enheten ikke fungerer som forventet, gå gjennom følgende kontroller:

Tabell 17. Feilsøking

Problem

Mulig årsak

Tiltak

Ingen utgangsspenning.

Ingen nettspenning, sikring utløst eller batterisvikt.

Kontroller tilførselen, sikringene og batteritilkoblingene.

Batteriet lades ikke.

Feil batteritilkobling eller batterisikring har utløst.

Kontroller batterikablene og bytt batterisikring om nødvendig.

Enheten starter, men gir alarm.

Batterier som ikke er tilstrekkelig ladet eller defekt last eller batteri.

Vent 72 timer til batteriene er fulladet. Kontroller at belastningen ikke overskrider enhetens merkestrøm.

LED blinker.

Informasjon, advarsel eller feil.

Se panel eller håndbok for forklaring.

Sikringer går ofte.

Kortslutning eller overbelastning.

Kontroller tilkoblede enheter, bytt sikringen først etter at årsaken er løst.

Enheten blir varm

Høy belastning eller utilstrekkelig ventilasjon

Kontroller at nominell strøm ikke overskrides og at luftstrømmen er tilstede rundt huset.



Kontrollmåling av batterier

Ved feilsøking kan spenningen på batteriene kontrolleres ved hjelp av et multimeter. Mål hvert 12V batteri separat over pluss- og minuspolen. Deretter måler du hele batterigruppen koblet i serie. To 12 V-batterier koblet i serie skal gi omtrent 24-27 V DC avhengig av ladningsgraden og om lading pågår. Hvis målt spenning er betydelig lavere enn forventet, kontroller polaritet, batterisikring og ledninger mellom batteriboks og batteribackup.

Hvis problemet vedvarer etter disse kontrollene, kan du kontakte Milleteknik-kundestøtte og oppgi produktnavn, serienummer og en kort feilbeskrivelse.

Produktblad - Tekniske data

Produktblad - strømforsyning fra Milleteknik

SSF1014 sertifisert batteribackup med kommunikasjon


Artikkelinformasjon

Tabellen viser produktets navn, delenummer og e-postnummer

Produktidentifikasjon
Tabell 18. Betegnelse, delenummer og e-postnummer.

Betegnelse

Varenr.

E-nummer (SE)

NOVA 24V 5A 2HE

2U02P30024P050

52.137 88



Teknisk beskrivelse

Kompakt rackmontert batteri backup i 2 HE med 24 V, 5A og plass til 2 × 12 V 20 Ah batterier, optimalisert for montering i 19" stativer. Forberedt for Vanderbilt Omnis kommunikasjon samt utvidet lynbeskyttelse.

Tabell 19. Raske fakta

Raske fakta

Forsyningsspenning (V)

230 V vekselstrøm, +/- 10%, 47 Hz - 63 Hz

Spenning ut (V)

27,3 V LIKESTRØM, (24V DC)

Strømutgang (A), maks belastningsstrømutgang.

5A

Batterier[a]

2 x 20 Ah

[a] Anbefalt. Hvis batterier er inkludert, er det indikert, ellers bestilles batterier separat



Bruksområder

Tabell 20. Bruksområder

Bruksområder

Ja

Nei

Designet for reservestrøm for tilgang til systemer og sikkerhetsapplikasjoner i 19" rack der kompakt installasjon er nødvendig.



Elektriske data

Tabell 21. Elektriske data

Elektriske data

Forsyningsspenning

230 V vekselstrøm, +/- 10%, 47 Hz - 63 Hz

Ladestrøm

Avhengig av strømuttaket. Maks 5 A

Spenning ut

27,3 V LIKESTRØM, (24V DC)



Last utganger

Tabell 22. Last utganger

Last utganger

Antall lasteutganger



Tabell 23. Total maksimal belastning og anbefalt belastning.

Modell

Anbefalt totalbelastning (80%)[a]

5A

4A

[a] Vanligvis anbefales 70-80% av maksimal belastning i kontinuerlig drift, avhengig av produktets termiske marginer.



Alarm og beskyttelse

Tabell 24. Antall relé som alarm kan gis på

Antall reléer

Alarm på koblingsrelé?[a]

0

[a] Relé, vekslende potensialfrie kontakter.



Tabell 25. Alarm over kommunikasjon og på LED på hovedkort PRO3

Alarmer

Alarm via kommunikasjon[a]

Indikasjonsdiode på hovedkortet.

Nettverksbrudd

Sikringsfeil

Sabotasjebrytere

Viftefeil

Laderfeil, overspenning

Laderfeil, underspenning

Cellefeil eller ikke tilkoblet batteri

Lav systemspenning, (systemspenning under 24,0 V i nettdrift).

Lav batterispenning (<24,0 V DC) eller strømbrudd

Overtemperatur

Undertemperatur

Kort batterilevetid gjenstår

Overstrøm 80%, daglig gjennomsnitt

Overstrøm 100%, minuttgjennomsnitt

Over nåværende 175%, andre gjennomsnitt

[a] Gjelder kommunikasjon mot det overordnede systemet, bare aktiv hvis konfigurasjonen tillater det.



Tabell 26. Alarm og beskyttelse

Alarm og beskyttelse

Ja

Nei

Batteriladningsbeskyttelse/kontrollert lading[a]

Dyp utladningsbeskyttelse, se Batteri[b]

Kortslutningsbeskyttelse

Overtemperaturbeskyttelse

[a] Kontrollert lading beskytter og forlenger batteriets levetid.

[b] Når den dype utladningsbeskyttelsen er aktivert, slås enheten av og lysdioden slukker.



Kommunikasjon og indikasjoner

Tabell 27. Kommunikasjon og indikasjoner

Kommunikasjon og indikasjoner

Ja

Nei

Annet. info.

Kommunikasjon

PowerWatch[a]

Indikatorer/lysdioder

[a] PowerWatch består av en kabel og programvare, den bestilles separat.




PowerWatch er tilgjengelig som et alternativ for produktet.

Batteri

Tabell 28. Tekniske data - Batterier

Batteri

Ref. Batterier[a]

2 x 20 Ah

Batteritype

Vedlikeholdsfrie AGM-batterier (blysyre)

[a] Hvis batterier er inkludert, er det indikert, ellers bestilles batterier separat.



Innkapsling og mekanikk

Tabell 29. Innkapsling og mekanikk

Innkapsling og mekanikk

Type

Kabinett for 19" rack

IP-klasse

IP20

Materialer

Pulverlakkert ark

Farge

Svart

Høydeenheter

2

Kabelgjennomføringer

6 stk

Låse

✔ 2 nøkler inkludert

Vifte i kabinettet

Viften sitter i strømforsyningen



Montering, installasjon og kvalifikasjonskrav

Tabell 30. Montering

Montering

Ja

Nei

19" stativ.



Tabell 31. Installasjon

Installasjon

Ja

Nei

Fast installasjon.



Informasjon om dimensjoner, vekt og emballasje

Tabell 32. Mål

Dimensjoner, (BxHxD).

Dimensjoner med emballasje[a]

88 x 244 x 280mm

110 x 440 x 240 mm

[a] Dimensjoner (BxHxD) på produkt og emballasje kan variere, dette skyldes at produktet kan ligge andre steder i pakken.



Tabell 33. Vekt

Netto vekt

Vekt med emballasje

7,0 kg

7,3 kg



Tabell 34. Emballasje

Emballasje

Emballasje

Mengde i pakke

1 stk.

Emballasjetype (GS1 T0137)

BX-boks.

Betingelser EUR pall

EUR-paller kan ikke stables under transport eller lagring. Stabling kan føre til skade på produkt og emballasje

Transportmiljø

Produktet må beskyttes mot kondens og direkte nedbør under transport.

Transporttemperatur (uten batteri)

−30 °C til +70 °C

Lagringsmiljø

Tørt innemiljø, beskyttet mot kondens. Relativ luftfuktighet: maks 95%, ikke-kondenserende

Lagringstemperatur uten batterier

-20° C til +60° C



Kontakt

Tabell 35. Kontakt

Avdeling

Sentralbord

031-340 02 30

Støtte og tekniske problemer

support@milleteknik.se

Salg

sales@milleteknik.se

WWW

www.milleteknik.se

Adresse

Ögärdesvägen 8B, 433 30 Partille



Om disse dataene

All informasjon publiseres med forbehold om mulige feil. Informasjonen oppdateres uten forvarsel. Oversettelse er ikke faktasjekket/språksjekket og skal ikke brukes som grunnlag eller for beregninger. Se den svenske originalen for korrekt informasjon.

Publiseringsdato 2026-06-29

Overholdelse og overholdelse av forskrifter

Leveringstid, garanti og vilkår

Tabell 36. Leveringstid, garanti og vilkår

Leveringstid, garanti og vilkår

Garantiperiode[a]

Produktet har to (2) års garanti mot produksjonsfeil.

Spesielle garantibetingelser

Se også generelle vilkår og betingelser.

Generelle vilkår og betingelser

ALEM09 med unntak, se: www.milleteknik.se/betingelser/

Support

Telefonstøtte og e-poststøtte i garantiperioden er gratis. For reservedeler som ikke dekkes av garantien, er det et gebyr

Levering og lager

Leveringstid[b]

Eller etter avtale. Levering fra fabrikk, transporttid er lagt til.

[a] Hvis enheten kjøpes gjennom en grossist eller annen leverandør, kan andre garantibetingelser gjelde

[b] Ved større bestillinger øker leveringstiden, inkl. ö.k.



Drift og vedlikehold

Tabell 37. Drift

Drift

Data

Annet. info

Miljø

Driftstemperatur (anbefalt)

+15° C til+25° C

Driftstemperatur (tillatt)[a]

+5° C til+40° C

Klasse 1 i henhold til EN 50131-6/EN 60839-11

Last, strømforsyning

80%

Gjennomsnittlig belastning skal ikke overstige 80% av strømforsyningens nominelle kapasitet.

Ventilasjon, foran og bak kabinettet.

100 mm

Ventilasjonsåpninger må ikke blokkeres eller tildekkes.

[a] Angir det tillatte omgivelsestemperaturområdet der produktet kan fungere uten skade. Se også tabell over batterilevetid.



Tabell 38. Vedlikehold

Ja

Nei

Intervall

Annet. info

Årlig

Batteriterminalspenning må måles. Sørg for at gjennomsnittlig belastning ikke overstiger 80% av strømforsyningens nominelle kapasitet.



Sertifiseringer og godkjenninger

Tabell 39. Godkjent i henhold til

Samsvarer med

Direktiver

Utslipp

Immunitet

EN61000-6-2:2005, EN61000-4-2, -3, 4, -5, -6, -11 SS-EN 50130-4:2011 utgave 2, EN50131-6

C.E.

CE-merking i henhold til (EC) 765/2008

EMC

EMC-direktiv 2014/30EU

Elektrisk (LVD)

Lavspenningsdirektivet: 2014/35/EU



Miljødata

Tabell 40. Miljødata

Miljødata

J/N

Información

Annet. info.

Byggevaredeklarasjon

Ja, se iBVD på www.milleteknik.se.

-

REACH-informasjonsplikt

(EF) nr. 1907/2006

Hvis det er tomt, er produktet ikke dekket.

SVHC-stoffer, CAS/EC

For tekst, se iBVD på www.milleteknik.se. Hvis plot=subjekt mangler

Underlagt RoHS-direktivet, (EU) 2015/863)

WEEE

2012/19/EU

Hvis det er tomt, er produktet ikke dekket. Uttjente produkter må returneres til et resi

Batteriforordningen

(EU) 2023/1542

SCIP nr

2008/98/EF

Hvis det er tomt, er det ikke nødvendig med noe SCIP-nummer.

Konfliktmineraler

(EU) 2017/821

✗/✗/✗/✗/✔

Nei = gull, wolfram, tantal, kobolt. Ja = Tinn

Tinn i lodder i kretskort kjøpt gjennom en svensk leverandør.

Inneholder nanomaterialer:

EF 1272/2008

Produktet inneholder ikke nanomaterialer.

Økodesign

2009/125/EF

Milletekniks produkter er beregnet for profesjonell bruk og er derfor ikke direkte omfattet av miljødesignforordningen (EU 2019/1782). Siden enkelte komponenter kan dekkes, avslører vi likevel relevant informasjon[a], der det er aktuelt, for å gi våre kunder tillit til deres valg.

Maskindirektivet

2006/42/EF

Produktet er en del av elektriske systemer, er underlagt relevante elektriske og sikkerhetsdirektiver og er ikke en maskin i henhold til maskindirektivet (2006/42/EF).

Vil bli erstattet av maskinforordning (EU) 2023/1230, som vil gjelde i 2027.

[a] Standby-forbruk og strøm.



soptunna_atervinning.ai

Produsent og opprinnelsesland

Tabell 41. Produsent og opprinnelsesland

Produsent[a]

Opprinnelsesland

[a] Produsent er varemerket som er angitt på produktet, uavhengig av hva som er angitt i dette produktarket.



Vedlegg

Driftstid ved batteridrift

Reservedriftstiden i batteridrift avhenger av hvor stor last som er koblet til strømforsyningen. Hvis belastningen varierer, som ved hyppig åpning av dørlåser, reduseres tiden som batteriene kan fortsette å drive sikkerhetssystemet. For å få et estimat av reservedriftere, se: www.milleteknik.se/Manualer/FaQ/Reservdrifttider/

PowerWatch

Tabell 42. Bestillingsinformasjon for PowerWatch

Betegnelse

Varenr.

E-nummer (SE)

PowerWatch

A-OT0000UPG02P2V3P3

52 137 06



Tabell 43. Alarmer som kan stilles inn i PowerWatch

Alarmer som kan stilles inn i PowerWatch

Enheten er ikke kalibrert

Ikke-tilkoblet batteri

Laderfeil, overspenning

Laderfeil, underspenning

Lav batterispenning, i batteridrift

Sikringsfeil ved belastning

Strømbrudd, forsinkelse 10 sekunder

Viftefeil, (i tilfelle ekstern tilkoblet vifte)



Kvalifiseringskrav, installasjon av nettforbindelse

Kvalifiseringskravene varierer mellom land. Tabellen oppsummerer nasjonale krav til henholdsvis fast installasjon og tilkobling av utstyr med stikkontakt

Alternativer på sekundærsiden av produktet, for eksempel 12 V, 24 V eller 48 V DC, er koblet i henhold til de respektive instruksjonene. Arbeidet med nettverkstilkoblingen av produktet skal utføres i samsvar med nasjonale kvalifikasjonskrav

Tabell 44. Kvalifiseringskrav etter land. Gjelder bare installasjonen av dette produktet i en fast nettverkstilkobling

Tillatelseskrav for installasjon

Fast installasjon (230 V AC)

Plugg

Annet. info

Sverige

Fast installasjon kan utføres av teknikere, men skal være under ansvar av en kompetent installatør. (Elektrisk sikkerhetslov, SS 436 40 00) Pluggen kan kobles til uten autorisasjon.

Norge

Krav til kvalifiserte elektrikere også for utstyr med stikkontakt i faste installasjoner. (NOK 400, DSB

Finland

Pluggen kan kobles til uten autorisasjon. (Tukes, SFS 6000)

Danmark

Pluggen kan kobles til uten autorisasjon. (Sikkerhetsstyret)

Tyskland

Alle faste installasjoner krever en kvalifisert elektriker i henhold til VDE 0100. Stikkontakter kan kobles til uten autorisasjon, men bare av person med grunnleggende elektrisk kunnskap ("Elektrotechnisch unterwies")



Referansetabell: miljøklasser i henhold til EN 50130-5 (referert til i EN 50131-6)

Tabell 45. Referansetabell: miljøklasser i henhold til EN 50130-5 (referert til i EN 50131-6)

Klasse

Type

Temperaturområde

Miljøklasse 1

Oppvarmet innendørs (type kontor/bolig).

+5° C til+40° C

Miljøklasse 2

Vanligvis innendørs (type lager/trapperom, ikke temperaturkontrollert).

-10° C til+40° C

Miljøklasse 3

Beskyttet utendørs.

-25° C til+50° C

Miljøklasse 4

Generelt utendørs.

-25° C til+60° C



Referansetabell: produsentens oppgitte levetid og anbefalt batteribytte

Tabell 46. Referansetabell: produsentens oppgitte levetid og anbefalt batteribytte

Batteritype (designlevetid)[a]

Batteriutskiftningstid ved normal drift, +20° C.

Utskifting under varm drift, +30° C

Utskifting under varm drift, +40° C

3 - 5 år

2 - 3 år

1 - 1,5 år

0,5 - 0,75 år

6 - 9 år

5 - 6 år

2,5 - 3 år

1,2 - 1,5 år

10 - 12 år

6 - 7 år

3 - 3,5 år

1,5 - 1,75 år

15+ år

10 - 12 år

5 - 6 år

2,5 - 3 år

[a] Gyldig i tilfelle helt ubrukt batteri lagret under optimale forhold.



Reserver driftstider for ulike alarmklasser - oversikt

Alarmklasse

Reservedriftstid ved strømbrudd

Maksimalt antall timer lading av batterier (80 %)

EN54-4

-

24 timer

SBF110:8

30 t + 10 min

24 timer

EN50131-6 klasse 1-2

12 timer

72 timer

EN50131-6 klasse 3

24 timer

24 timer

SSF1014 Alarmklasse 1/2

12 timer

72 timer

SSF1014 Alarmklasse 3/4

30 t (i urbane områder) / 60 t (ikke-urbane områder)

24 timer

Tabellen viser reservedriftstid og batteriladingskrav for ulike alarmklasser.

Om disse dataene

All informasjon publiseres med forbehold om mulige feil. Informasjonen oppdateres uten forvarsel. Oversettelse er ikke faktasjekket/språksjekket og skal ikke brukes som grunnlag eller for beregninger. Se den svenske originalen for korrekt informasjon.

Publiseringsdato 2026-06-29

Adresse og kontaktopplysninger

Milleteknik AB

Ögärdesvägen 8 B

S-433 30 Partille

Sverige

+46 31 340 02 30

info@milleteknik.se

www.milleteknik.se



[1] Oversettelser på andre språk enn svensk er kun veiledende og ikke trygt gjennomgått. Oversettelse bør alltid kontrolleres mot den svenske originalen for å sikre nøyaktig informasjon
