Installation och driftsättning

Instruktioner för installation och driftsättning. Produktblad ingår och kompletterar instruktionerna med tekniska specifikationer.

Produktidentifiering

Tabell 1. Benämning, artikelnummer och e-nummer.

Benämning

Artikelnummer

E-nummer

NOVA 24V 5A 2HE

2U02P30024P050

52 137 88



batteribackup med kommunikation

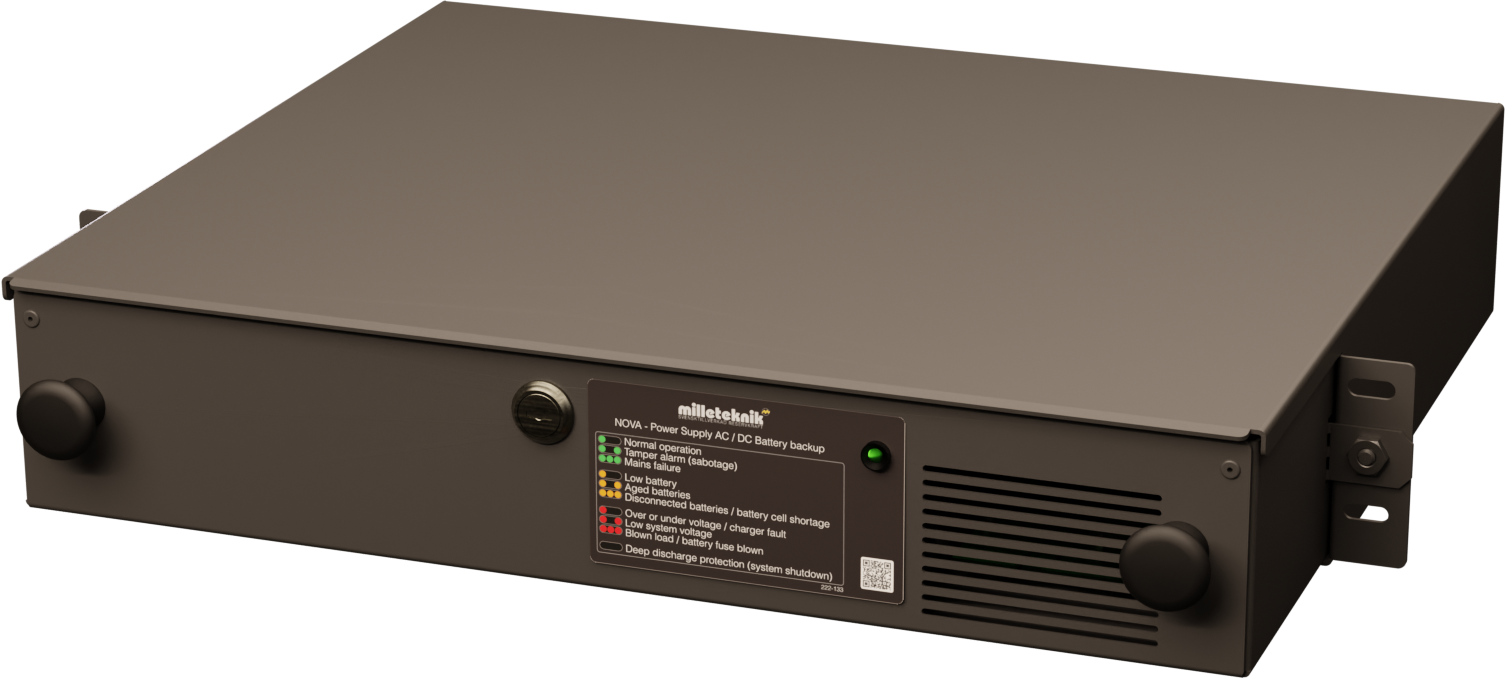

Teknisk beskrivning

Kompakt rackmonterad batteribackup i 2 HE med 24 V, 5 A och plats för 2 × 12 V 20 Ah batterier, optimerad för montage i 19" rack. Förberedd för Vanderbilt Omnis-kommunikation samt utökat åskskydd.

Tabell 2. Snabbfakta

Snabbfakta

Matningsspänning (V)

230 V AC, +/- 10% , 47 Hz- 63 Hz

Spänning ut (V)

27,3 V DC, (24 V DC)

Strömuttag (A)

5 A

Batterier[a]

2 x 20 Ah

[a] Rekommenderade. Om batterier ingår anges det, annars beställs batterier separat.



Revisioner och om detta dokuments utgåva

Gällande och senast publicerad utgåva av detta dokument finns på www.milleteknik.se.

Detta dokuments giltighet kan inte garanteras, då ny utgåva publiceras utan föregående meddelande.

Bruksanvisning på svenska i original[1].

Bruksanvisning, tekniska data och översättningar av desamma kan innehålla fel. Det är alltid installatörens ansvar att installera produkten på ett säkert sätt.

Symboler

Tabell 3. Symbolförklaring

Symbol

Benämning

Förklaring


Varning

Risk för elektrisk stöt, felaktig installation eller varma ytor. Förekommer i vissa manualer.


Notera

Används för kompletterande information som förtydligar texten.


Försiktighet / viktigt

Anger risk för skada på utrustning eller driftstörning. Används även för information som är viktig men inte säkerhetsrelaterad.


Tips

Visar praktiska råd eller genvägar för installation, drift eller service.


CE-märkning

Produkten uppfyller tillämpliga EU-direktiv och harmoniserade standarder.


Läs manualen

Läs manual före installation och service.

soptunna_atervinning.ai

Släng ej i hushållsavfall

Produkten omfattas av WEEE-direktivet och får inte slängas med hushållsavfall, den skall återvinnas och lämnas till återvinningscentral.

Recycle001.svg

Återvinning

Emballage, produkter och annat material som ej innehåller elektronik skall återvinnas enligt lokala miljöbestämmelser.



Installation ska utföras av behörig elektriker enligt gällande nationella elinstallationsregler.

Produkten är av skyddsklass I och ska anslutas till jordad 230 V AC-krets.

  • En huvudbrytare enligt IEC 60947-1 ska finnas i den fasta installationen. Brytaren ska vara lätt åtkomlig och märkt med dess funktion.

  • Matningskabelns area ska vara minst 1,0 mm² och försedd med säkring T 2,5 A (trög) eller motsvarande.

  • AC- och lågspänningskablar får inte dras tillsammans. Håll separata kabelrännor eller buntar.

  • Kontrollera att skyddsjord (PE) är korrekt ansluten innan spänning slås till.

  • Säkerställ fri luftcirkulation runt kapslingen minst 100 mm, om ej annat anges. Ventilationsöppningar får inte täckas.

  • Produkten är avsedd för inomhusmontage i normal miljö (föroreningstal 2 och inomhus klass 1).

Dessa generella krav gäller alla Milleteknik-produkter med 230 V AC-nätanslutning och för inomhusbruk.

Kapsling

Allmänna monteringsanvisningar

Montering inomhus i 19" rack

  • Produkten ska monteras i ett standardiserat 19" rack eller skåp med tillräcklig bärighet för kapslingens vikt inklusive batterier.

  • Enheten bör monteras på bekväm arbetshöjd, normalt mellan 1,4 och 1,8 m.

  • Enheten monteras horisontellt i racket med medföljande racköron eller motsvarande fästen.

  • Kontrollera att rackets stolpar är korrekt justerade och att avståndet motsvarar 19"-standarden (465–470 mm mellan stolparnas innerkant).

  • Vid montage skall korgmuttrar eller låsbrickor användas för att säkerställa att skruvarna sitter ordentligt.

  • Blockera inte luftflödet på fram- eller baksida.

  • Batterier ska alltid placeras enligt anvisning och får inte blockera ventilationsöppningar eller kablage.

  • Montering ska utföras enligt gällande installationsregler och av behörig installatör.

Skruv

Detta avsnitt anger rekommenderade skruv för montering. Tabellen visar antal skruvar och minsta rekommenderad dimension.

För rackmontage används M6 med korgmutter.

Angiven skruvlängd är minsta tillåtna längd.

Tabell 4. Skruv vid montering

Kapsling

Antal

Skruv[a]

2HE / 2U

4

M6 × 12 med korgmuttrar

[a] Skruv för montering ingår ej.



Monteringshål och avstånd

Tabell 5. Mått

Kapsling, mått (BxHxD).

Monteringshål invändigt (B x H)

Monteringsmått utvändigt (B x H)

88 x 444 x 280 mm

-

465 x 88,9 mm[a]

[a] Avser 19” rackstandard (EIA-310).

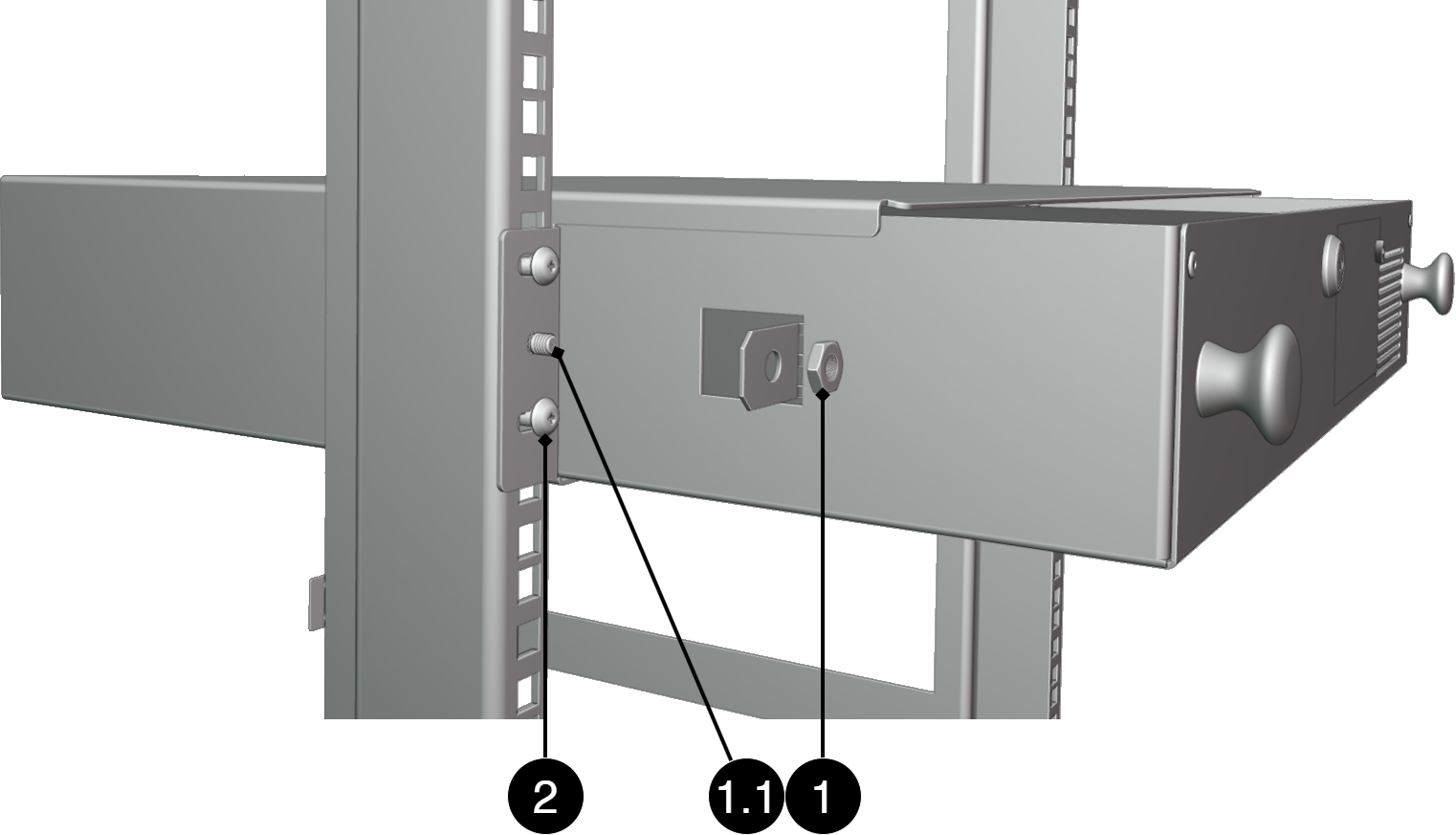

Montering av 19" rack-låda

  1. Kontrollera att locket är fäst med medföljande muttrar.

  2. Placera lådan i önskad position i 19" racket.

  3. Skruva fast lådan på bägge sidor i rackprofilen med skruvar avsedda för 19" rack.

Varning

Sätt inte i batterierna förrän rack-lådan är korrekt monterad och säkert fastsatt i racket. Batteriernas vikt kan göra lådan instabil om den inte är ordentligt fastskruvad.

Tabell 6. Montering av draglåda i 19" rack

Nr

Förklaring

1, 1.1

Mutter för fastsättning av lock. Mutter medföljer.

2

Skruv för montering i 19" rack. Skruv medföljer ej.

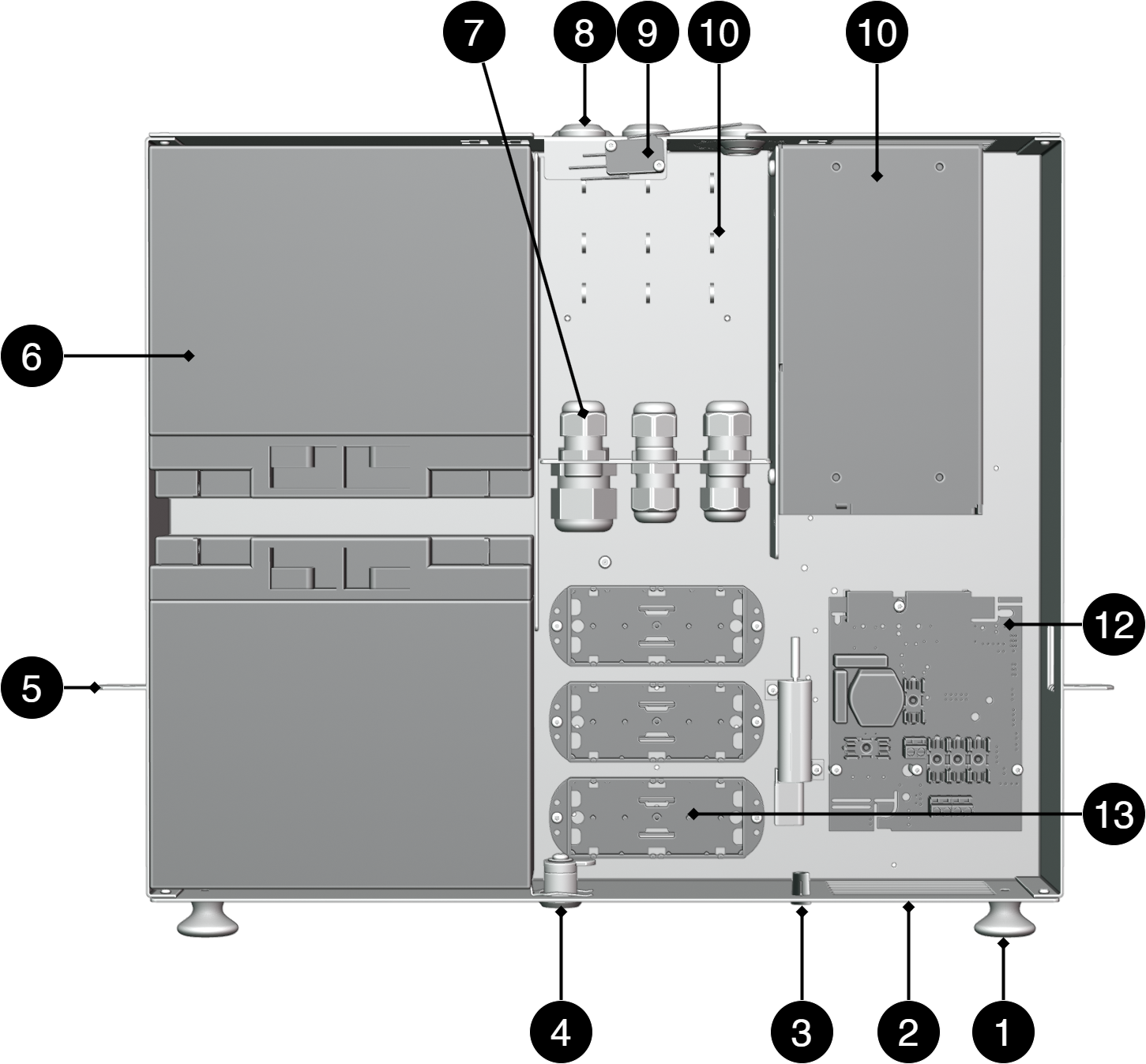

Komponentöversikt

Komponentöversikt

Tabell 7. Komponentöversikt, notera att kretskort och nätaggregat kan skilja sig mellan olika konfigurationer

Nr

Förklaring

1

Knopp för att dra ut lådan.

2

Kapsling plåt.

3

Indikeringsdiod.

4

Lås.

5

Fäste för mutter i 19" rack-stativ.

6

Plats för batterier. Batterier ingår ej utan beställs separat.

7

Dragavlastning för kablage.

8

Kabelgenomföringar.

9

Sabotagekontakt, ej säkert med i alla konfigurationer.

10

Plats för buntband för att stripa kabel.

11

Nätaggregat, varierar med konfiguration.

12

Moderkort, varierar med konfiguration.

13

Plats för tillvalskort, tillgänglighet för tillval varierar med konfiguration.



PRO3 moderkort

Moderkort - beskrivning

Figur 1. PRO3
PRO3

Moderkortet styr enheten och fördelar effekt. Se tekniska data för mer information.



Tabell 8. Kretskortsöversikt, förklaring

Nr

På kretskort

Förklaring

1

J24

Styrning till nätaggregat. Internt bruk.

2

J5

1=Oprio 2=externt larm.

3

D9

Indikeringsdiod.

4

JU1

För extern LED i dörr/front.

5

J11

Använd resetjumpern vid batteribyte, adressändring och andra inställningar som kräver att kortet initieras på nytt.

6

JU6

Anslutning för reläkort eller kommunikationskort eller för uppdatering av firmware. Endast ett kort eller kontakt åt gången får plats.

7

J29

Anslutning till fläkt.

8

J101

Anslutning till sabotagekontakt.

9

J17

Anslutning sabotagekontakt från batteribox.

10

J35

Används ej.

11

J14

Ingång larm från extern batterisäkring, från batteribox.

12 & 13

J10 & J100

Larm från externt tillvalskort.

14

D18, D19

Lysdioder visar status för kommunikation (RS-485).

15

S3

Dip-switch

16

P2:1-4

Lastutgångar

17

P3:1-3

Anslutning kommunikation, RS-485.

18

P1:1-3

Anslutning till elnät.



Säkringar

Tabell 9. Säkringar på PRO3

Säkring

Typ

Förklaring

F1

T2,5A

Elnätssäkring

F3

T16A

Lastsäkring 1 - (för P2:2)

F4

T16A

Batterisäkring

F5

T5A

Lastsäkring 1+ (för P2:1)

F7

T5A

Lastsäkring 2 + (för P2:3)



Varning för byte av säkringar (strömstyrka, A)

Skaderisk föreligger om säkring byts till en större än vad enheten levereras med. Säkringens funktion är att skydda ansluten last och dess lastkablage mot skada och brand. Det går inte att byta säkring till en större för att öka strömuttag.

Anslut last

Maxström

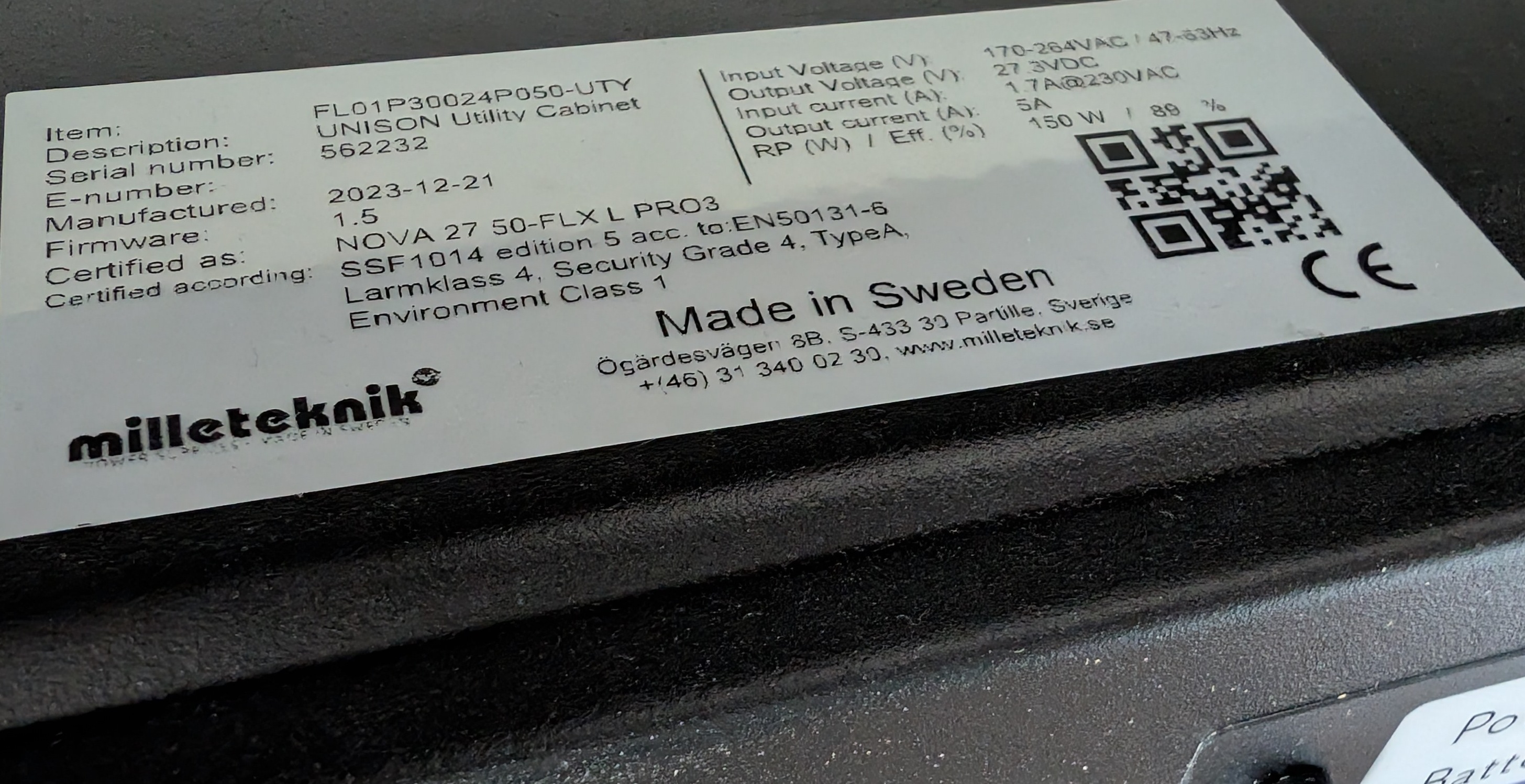

Maxström får ej överskridas. Maxström står angiven på märkskylt på enheten.

Sitter ett eller flera anslutningskort för att utöka antalet lastutgångar eller skapa lastselektivitet skall last anslutas där och inte på huvudkortet.

Tabell 10. Lastanslutningar

På kretskort

Förklaring

P2:1

Anslutning för last 1 +.

P2:2

Anslutning för last 1 -.

P2:3

Anslutning för last 2 +

P2:4

Anslutning för last 2 -



Elnätsanslutning

Anslut elnät till moderkort med plint

Innan anslutning ska matningskretsen vara frånkopplad och spänningslös. Kontrollera att ledararea och kabeltyp uppfyller gällande installationsregler samt att dragavlastning och isolationsnivåer följer kraven för 230 V AC-installationer.

Efter anslutning ska samtliga skruvanslutningar kontrolleras och dras åt. Spänningssättning får endast ske efter att mekaniskt skydd, kåpor och kapsling har återmonterats och uppfyller beröringsskydd enligt EN 62368-1.

Säkra F och N med buntband.

Viktigt

Installation och anslutning av 230 V AC får endast utföras av behörig elinstallatör enligt SS 436 40 00.

Elnätskablage skall hållas åtskilt annat kablage för att undvika EMC-störningar.

Skyddsjorden (PE) ska anslutas till PE-plinten på moderkortet. Moderkortet jordas via sina monteringspunkter i kapslingen, vilket säkerställer korrekt potentialutjämning mellan kretskort och kapsling. Även locket är jordat genom jordkabel / jordfläta mellan lock och kapsling för att upprätthålla kontinuitet och EMC-funktion.

Kontrollera så att markeringen på kretskortet stämmer överens med kabelordningen på plinten.

Figur 2. Anslut elnät på moderkort
Anslut elnät på moderkort

Anslut elnätskablage på plint innan den sätts tillbaka på moderkort. Säkra F och N med buntband.



Tabell 11. Anslutningar elnät

Bokstav

Förklaring

L

Fas, P1:1.

N

Noll, P1:2.

PE

Skyddsjord, P1:3.



Filterkondensatorer

Produkterna levereras med följande filterkondensatorer för standardnät (TN/TT):

Tabell 12. TN/TT standardnät

Typ

Placering

X2

Fas – Nolla (L–N)

Y2

Fas/Nolla – Skyddsjord (en per ledare)



IT-nät

IT-nät genererar högre transienter eftersom systemet arbetar fas mot fas. Enligt gällande standard krävs därför kondensatorer av en högre klass.

Avsteg från X1/Y1-kondensatorer kan göras men då måste externt transientskydd installeras. För enheter som skall installeras i IT-nät måste Milletekniks åskskydd monteras för att upprätthålla standard.

Dip-switch 1-8

Dip-Switch har flera olika läge:

Tabell 13. Dip-switch 1-8

Dip-switch

I nätdrift eller batteridrift

1

Adressinställning för extern kommunikation.

2

Adressinställning för extern kommunikation

3

Adressinställning för extern kommunikation

4

Adressinställning för extern kommunikation

5

Ställer larm för nätavbrottsfördröjning

6

Ställer larm för nätavbrottsfördröjning

7

Ställer larmgräns för låg batterispänning i batteridrift.

8

Stänger av eller sätter på lysdiodsindikering, för allt utom larm vid utlöst sabotagekontakt som alltid indikeras oavsett läge på dip-switch.

8 i sekvens

Utför batteritest.



Nätavbrottsfördröjning (dip 5-6)

Det är möjligt att flytta tiden för när larm för nätavbrott skall ges. Använd matrisen för att ställa larmet.

Tabell 14. Nätavbrottsfördröjning

Larm för nätavbrott ges efter:

Dip 5

Dip 6

3 sekunder

OFF

OFF

30 minuter

ON

OFF

60 minuter

OFF

ON

240 minuter (4 timmar)

ON

ON



Låg batterispänning (dip 7)

Tabell 15. Låg batterispänning

Larm för låg batterispänning ges vid

Dip 7

22,8 V*

ON

24 V

OFF

*25% av batterikapacitet kvarstår.



Lysdiod (dip 8)

Lysdiod/batteritest tänds alltid när luckan är öppen.

Dip-switch 8=ON släcker lysdiod.

Dip-switch 8=OFF tänder lysdiod.

Batteritest (dip 8)

För att göra ett batteritest behöver dip 8 byta läge och fem sekunder behöver gå innan test initieras.

  • Om dip 8 i ursprungsläge står på OFF slå då dip 8 till: ON (vänta 5 sekunder) och slå sedan tillbaka till OFF.

  • Om dip 8 i ursprungsläge står på ON slå då dip 8 till: OFF (vänta 5 sekunder) och slå sedan tillbaka till ON.

Detta aktiverar batteritest efter 3-8 sekunder. Batteritestet pågår i ca 6 sekunder och då blinkar lysdioden snabbt gult. Larm för åldrat batteri kan indikeras under tiden batteritest utförs.

Ställ tillbaka dip 8 först när testet har slutförts.

Omstart för att bekräfta ändringar i adress, batteri- och larminställningar mot överordnat system

Efter det att dip-switch har ställts för olika parametrar behöver enhetens mjukvara startas om. Detta för att de nya inställningarna skall läsas in och träda i kraft.

Viktigt

Omstart enligt denna procedur bryter ej utspänningen men kan generera larm i överordnat system.

Omstart av enhetens mjukvara görs genom att bygla J11 (PRO3)

Vid adressändring ska kortet återställas ytterligare en gång efter 20–30 sekunder.

Viktigt

Omstart måste göras varje gång en ändring görs i enheten, gäller även ändringar av dip-switchar.

Återställning av data efter batteribyte - PRO3

Efter batteribyte behöver enheten mäta in nya batteriers kapacitet och rensa tidigare inställd batterikapacitet. Larm rensar men statistik behålls i minnet.

  • Sätt i jumper på J11 och tag bort jumper på J11

Efter att ha gjort steget är batterikapaciteten rensad i kortets minne och är redo att läsa in den nya batterikapaciteten.

Denna procedur behöver göras varje gång batterier byts eller vid anslutning av batteribox.

Notering om test av batterier

Vid uppstart tar det 72 timmar innan systemet utför tester av batterier. Detta för att säkerställa fulladdade batterier samt för insamling av medelvärden/historik under minst 72 timmar. Därefter görs, var fjärde timma, ett kvalificerat cellprov av batterierna.

Notering vid uppstart med kortslutna batterier

Peakström vid uppstart med kortslutna batterier: Upp till 30 Ap-p under 200 ms. Följ alltid uppstartsproceduren.

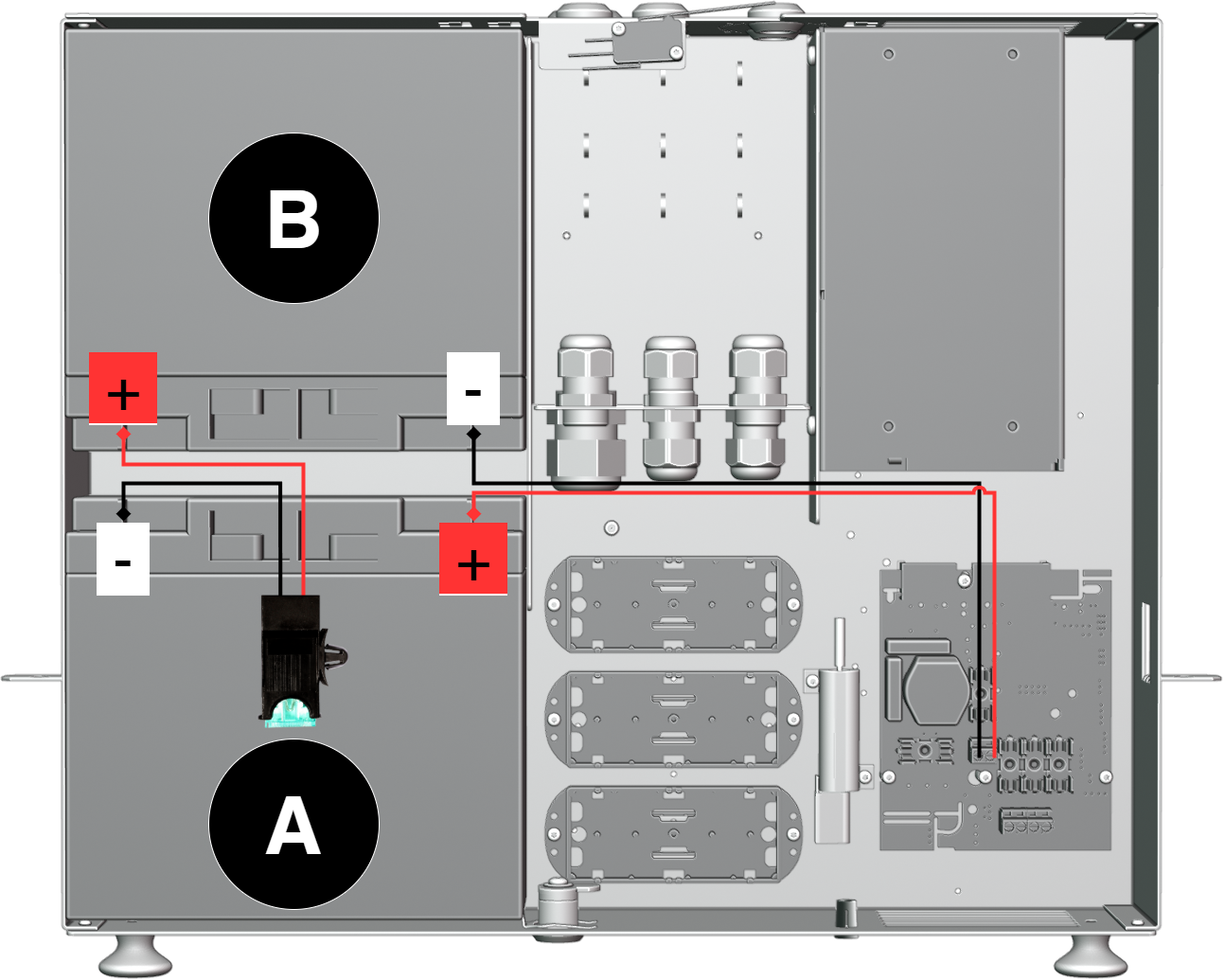

Batterier - inkoppling

Inkoppling batterier

Observera

Batterisäkring ska monteras först efter att batterierna är korrekt anslutna. Konfigurationen kan skilja sig åt beroende på produkt.


Viktigt

Täck över polerna på batteri B innan batteri A monteras. Det minskar risken för kortslutning vid montering.

  1. Kontrollera att nätspänningen är frånkopplad innan batterier ansluts.

  2. Kontrollera batteriernas polaritet.

  3. Anslut svart batterikabel till batteriet B:s minuspol (-).

  4. Montera säkringshållare på batteri B.

  5. Anslut röd batterikabel till batteri A:s pluspol (+).

  6. Anslut säkringshållare på batteri A.

  7. Montera batterisäkringen i säkringshållaren.

  8. Kontrollera att samtliga anslutningar sitter ordentligt och att polariteten är korrekt.

  9. För att driftsätta enheten, följ stegen för driftsättning.

Driftsättning - hur enheten skall startas

Fara

Personskada eller död kan uppstå om enheten är kopplad till elnät eller spänningssatt vid nedmontering / flytt.

  1. Anslut last.

  2. Anslut batterier.

  3. Anslut nätspänning.

  4. Koppla in nätspänning.

Larm som visas på indikeringsdiod

I normalläge visar indikeringsdioden ett fast grönt sken.

Tabell 16. Indikeringsdioden visar.

Indikeringsdioden visar

Förklaring

Fast grönt sken

Normaldrift.

Långsamma gröna blink

Sabotagelarm.

Snabba gröna blink

Nätavbrottslarm.

Fast gult sken

Låg batterispänning.

Långsamma gula blink

Åldrade batterier.

Snabba gula blink

Bortkopplade batterier eller batterikortslutning.

Fast rött sken

Överspänning eller underspänning eller laddarfel.

Långsamma röda blink

Låg systemspänning.

Snabba röda blink

Lastsäkring har löst ut eller batterisäkring har löst ut.

Svart / släckt

Djupurladdningsskydd är aktiverat. (Enheten har stängt av.)



Vid driftsatt system: Är indikeringsdioden släckt har djupurladdningsskydd trätt i kraft.

Obs!

Om indikeringsdioden blinkar till var 15:e sekund är batteriet fulladdat och laddningen är i vilofas för att förlänga batteriets livslängd. Vid nätavbrott under vilofasen övergår batteribackupen till batteridrift som vanligt.

Underhåll

Säkerhetsinformation – service och felsökning

  • Bryt om möjligt nätspänningen innan något arbete påbörjas, till exempel service, batteribyte, mätning eller felsökning.

  • Ta ur batterisäkring / kontakt / slå av automatsäkring innan du arbetar på DC-sidan.

  • Kontrollera att alla kablar är korrekt anslutna och jordade innan enheten åter spänningssätts.

  • Produkten kan innehålla komponenter som blir varma vid drift. Undvik att röra interna delar direkt efter att strömmen brutits.

  • Om säkringar löser ut upprepade gånger se Felsökning eller koppla bort enheten och kontakta Milletekniks tekniska support.

  • Vid misstanke om skada, vätskepåverkan eller lukt av bränt, får produkten inte användas förrän den kontrollerats av behörig personal.

  • Under drift ska kapslingen vara stängd och låst (om enheten har lås).

  • Endast auktoriserad servicepersonal får utföra reparationer på enheten.

  • Använd endast originalsäkringar och batterier av samma typ och värde som anges i manual/produktblad.

Milleteknik ansvarar inte för skador orsakade av felaktig hantering, modifiering eller icke godkända komponenter.

Felsökning

Om enheten inte fungerar som förväntat, gå igenom följande kontroller:

Tabell 17. Felsökning strömförsörjning

Problem

Möjlig orsak

Åtgärd

Ingen spänning ut.

Ingen nätspänning, säkring utlöst eller fel på batterier eller batteriers djupurladdningsskydd har trätt in.

Kontrollera matning, säkringar och batterianslutningar.

Batteri laddas inte.

Felaktig batterianslutning eller batterisäkring har löst ut.

Kontrollera batterikablar och byt batterisäkring vid behov.

Enheten startar men ger larm.

Batterier ej tillräckligt laddade eller fel på last eller batteri.

Vänta 72 timmar tills batterier är fullt laddade. Kontrollera att lasten inte överskrider märkström.

Lysdiod blinkar.

Information, varning eller fel.

Se panel eller manual för förklaring.

Säkringar löser ut ofta.

Kortslutning eller överbelastning.

Kontrollera anslutna enheter, byt säkring endast efter att orsaken åtgärdats.

Enheten blir varm.

Hög belastning eller otillräcklig ventilation

Kontrollera att märkström inte överskrids och att luftflöde finns runt kapslingen.



Kontrollmätning av batterier

Vid felsökning kan batteriernas spänning kontrolleras med multimeter. Mät varje 12 V-batteri separat över plus- och minuspol. Mät därefter hela den seriekopplade batterigruppen. Två seriekopplade 12 V-batterier ska ge cirka 24–27 V DC beroende på laddningsgrad och om laddning pågår. Om uppmätt spänning är betydligt lägre än förväntat, kontrollera polaritet, batterisäkring och kablage mellan batteribox och batteribackup.

Om problemet kvarstår efter dessa kontroller, kontakta Milletekniks support och ange produktbeteckning, serienummer och en kort felbeskrivning.

Produktblad - strömförsörjning / batteribackup

Produktblad

batteribackup med kommunikation


Artikelinformation

Tabellen visar namn, artikelnummer och e-nummer för produkten

Produktidentifiering
Tabell 18. Benämning, artikelnummer och e-nummer.

Benämning

Artikelnummer

E-nummer

NOVA 24V 5A 2HE

2U02P30024P050

52 137 88



Teknisk beskrivning

Kompakt rackmonterad batteribackup i 2 HE med 24 V, 5 A och plats för 2 × 12 V 20 Ah batterier, optimerad för montage i 19" rack. Förberedd för Vanderbilt Omnis-kommunikation samt utökat åskskydd.

Tabell 19. Snabbfakta

Snabbfakta

Matningsspänning (V)

230 V AC, +/- 10% , 47 Hz- 63 Hz

Spänning ut (V)

27,3 V DC, (24 V DC)

Strömuttag (A)

5 A

Batterier[a]

2 x 20 Ah

[a] Rekommenderade. Om batterier ingår anges det, annars beställs batterier separat.



Användningsområden

Tabell 20. Användningsområden

Användningsområden

Ja

Nej

Avsedd för reservkraft till passersystem och säkerhetsapplikationer i 19" rack där kompakt installation krävs.



Elektriska data

Tabell 21. Elektriska data

Elektriska data

Matningsspänning

230 V AC, +/- 10% , 47 Hz- 63 Hz

Laddström

Beroende på strömuttag. Max 5 A

Spänning ut

27,3 V DC, (24 V DC)



Lastutgångar

Tabell 22. Lastutgångar

Lastutgångar

Antal lastutgångar

2[a]

[a] Lastutgångar delar på den totala maxlasten. Värdet gäller alltså inte per enskild utgång.



Tabell 23. Total maxlast och rekommenderad last.

Total maxlast

Rekommenderad total last[a]

5 A

4 A

[a] Typiskt rekommenderas 70–80 % av maxlast vid kontinuerlig drift, beroende på produktens termiska marginaler.



Larm och skydd

Tabell 24. Antal relä som larm kan ges på

Antal relä

Larm via växlande relä

0



Tabell 25. Larm över kommunikation och på LED på moderkort PRO3

Larm

Larm via kommunikation[a]

Indikeringsdiod på huvudkort.

Nätavbrott

Säkringsfel

Sabotagebrytare

Fläktfel

Laddarfel, överspänning

Laddarfel, underspänning

Cellfel eller ej anslutet batteri

Låg systemspänning, (systemspänning under 24,0 V i nätdrift).

Låg batterispänning (<24,0 V DC) eller nätavbrott

Övertemperatur

Undertemperatur

Kort batteritid kvar

Överström 80 %, dygnsmedelvärde

Överström 100 %, minutmedelvärde

Överström 175 %, sekundmedelvärde

[a] Gäller kommunikation mot överordnat system, aktiv endast om konfiguration medger.



Tabell 26. Skydd

Skydd

Ja

Nej

Batteriladdningsskydd / kontrollerad laddning[a]

[b]

Djupurladdningsskydd, se Batteri[c]

Kortslutningsskydd

Övertemperaturskydd

[a] Kontrollerad laddning skyddar och förlänger batteriers livslängd.

[b] Se laddtröm under ELEKTRISKA DATA för batteriladdning.

[c] När djupurladdningsskyddet aktiveras stängs enheten ned och LED slocknar.



Kommunikation och indikeringar

Tabell 27. Kommunikation och indikeringar

Kommunikation och indikeringar

Ja

Nej

Övr. info.

Kommunikation till överordnat system

[a]

Enheten är ej certifierad för användning mot undercentral.

PowerWatch-kompatibel[b]

Indikeringar

[a] Gäller kommunikation mot överordnat system, aktiv endast om konfiguration medger.

[b] PowerWatch består av en kabel och mjukvara, den beställs separat. Se bilaga.




PowerWatch finns att beställa som tillval till produkten.

Batteri

Tabell 28. Tekniska data - Batterier

Batteri

Rek. batterier[a]

2 x 20 Ah

Batterityp

Underhållsfria AGM-batterier (blysyra)

[a] Om batterier ingår anges det, annars beställs batterier separat.



Kapsling och mekanik

Tabell 29. Kapsling och mekanik

Kapsling och mekanik

Typ

Kapsling för 19" rack

IP-klass

IP20

Material

Pulverlackerad plåt

Färg

Svart

Höjdenheter

2

Kabelgenomföringar

6 st

Lås

✔ 2 st. nycklar medföljer

Fläkt i kapsling

Fläkt sitter i nätaggregat



Montering, installation och behörighetskrav

Tabell 30. Montering

Montering

Ja

Nej

19" rack



Tabell 31. Installation

Installation

Ja

Nej

Fast installation



Mått, vikt och förpackningsinformation

Tabell 32. Mått

Mått, (BxHxD).

Mått med emballage[a]

88 x 244 x 280 mm

110 x 440 x 240 mm

[a] Mått (BxHxD) på produkt och förpackning kan skilja sig åt, det beror på att produkten kan ligga åt annat håll i förpackningen.



Tabell 33. Vikt

Nettovikt

Vikt med emballage

7,0 kg

7,3 kg



Tabell 34. Emballage, transport och lagring

Emballage, transport och lagring

Emballage

Kartong och stötskydd i plast

Antal i förpackning

1 st

Förpackningstyp (GS1 T0137)

BX-låda

Villkor EUR pall

EUR-pall får ej staplas under transport eller lagring. Stapling kan medföra skador på produkt och förpackning.

Transportmiljö

Produkten ska skyddas mot kondens och direkt nederbörd under transport.

Transporttemperatur (utan batteri)

−30 °C till +70 °C

Lagringsmiljö

Torr inomhusmiljö, skyddad mot kondens. Relativ luftfuktighet: max 95 %, ej kondenserande.

Lagringstemperatur utan batterier

−15°C till +60 °C



Kontakt

Tabell 35. Kontaktvägar

Så når du oss

Växel

031-340 02 30

Support och tekniska frågor

support@milleteknik.se

Försäljning

sales@milleteknik.se

WWW

www.milleteknik.se

Adress

Ögärdesvägen 8B, 433 30 Partille



Om dessa uppgifter

Alla uppgifter publiceras med reservation för eventuella fel. Uppgifter uppdateras utan föregående meddelande.

Publiceringsdatum 2026-06-29

Compliance och regelefterlevnad

Leveranstid, garanti och villkor

Tabell 36. Leveranstid, garanti och villkor

Leveranstid, garanti och villkor

Garantitid[a]

Produkten har två (2) års garanti mot tillverkningsfel.

Särskilda garantivillkor

Batterier och förslitningsdelar omfattas ej av garanti. Se även allmänna villkor.

Allmänna villkor

ALEM09 med undantag, se: www.milleteknik.se/villkor/

Support

Telefonsupport och support via e-post under garantitidens giltighet är kostnadsfri. För reservdelar som inte omfattas av garanti tillkommer kostnad.

Leverans och lager

Leveranstid[b]

10 arbetsdagar. Eller enligt överenskommelse. Leveranstid räknas från fabrik, transporttid tillkommer.

[a] Köps enheten via grossist eller annan leverantör kan andra villkor för garanti gälla.

[b] Vid större beställningar sker leveranstid, enl. ö.k.



Drift och underhåll

Tabell 37. Drift

Drift

Data

Övr. info

Miljö

Inomhus, miljöklass 1.

Driftstemperatur (rekommenderad)

+15°C till +25°C

Driftstemperatur (tillåten)[a]

+5°C till +40°C

Klass 1 enligt EN 50131-6 / EN 60839-11

Belastning, nätaggregat

80%

Medelbelastning får ej överstiga 80 % av nätaggregatets märk­kapacitet.

Ventilation, framför och bakom kapslingen.

100 mm

Ventilationsöppningar får inte blockeras eller täckas.

[a] Anger det tillåtna omgivningstemperaturområdet där produkten kan fungera utan att ta skada.



Tabell 38. Underhåll

Ja

Nej

Intervall

Övr. info

Årligen

Batteripolspänning skall mätas. Kontrollera att medelbelastning ej överstiger 80 % av nätaggregatets märk­kapacitet.



Certifieringar och godkännanden

Tabell 39. Godkänd enligt

Uppfyller

Direktiv

Emissioner

Immunitet

EN61000-6-2:2005, EN61000-4-2, -3, 4, -5, -6, -11 SS-EN 50 130-4:2011 Edition 2, EN50131-6

CE

CE-märkning enligt (EC) 765/2008

EMC

EMC Direktivet 2014/30EU

El (LVD)

Lågspänningsdirektivet: 2014/35/EU



Miljödata

Tabell 40. Miljödata

Miljödata

J/N

Information

Övr. info.

Byggvarudeklaration

Ja, se iBVD på www.milleteknik.se.

-

REACH informationsplikt

(EG) nr 1907/2006

Ja, se DoC på www.milleteknik.se Produkten uppfyller REACH-förordningen (EG) nr 1907/2006.

Om tomt omfattas ej produkten.

SVHC ämnen, CAS / EG

Ja, bly, 7439-92-1 / 231-100-4

Om text, se iBVD på www.milleteknik.se. Om tomt=ämne saknas.

Omfattas av RoHS-direktivet, (EU)2015/863

Ja, se DoC på www.milleteknik.se

Om tomt omfattas produkten ej av RoHS.

WEEE

2012/19/EU

Produkten innehåller elektriska komponenter eller kablage och omfattas av WEEE-direktivet (2012/19/EU).

Om tomt omfattas ej produkten. Uttjänta produkter ska lämnas till återvinningscentral.

Batteriförordningen

(EU) 2023/1542

Om tomt omfattas ej produkten.

SCIP-nr

2008/98/EG

Ja, registrerad enligt EU:s avfallsdirektiv när tillämpligt, (2008/98/EG).

Om tomt behövs ej SCIP-nr.

Konfliktmineraler

(EU) 2017/821

✗/✗/✗/✗/✔

Nej=Guld, Volfram, Tantal, Kobolt. Ja=Tenn.

Tenn i lödningar i kretskort som köps in via svensk leverantör.

Innehåller nanomaterial:

EG 1272/2008

Produkten innehåller ej nanomaterial.

Ekodesign

2009/125/EG

Milletekniks produkter är avsedda för professionell användning och omfattas därför inte direkt av ekodesignförordningen (EU 2019/1782). Eftersom vissa komponenter kan omfattas redovisar vi ändå relevant information[a], där det är tillämpligt, för att ge våra kunder trygghet i sitt val.

Maskindirektiv

2006/42/EG

Produkten ingår i elektriska system, omfattas av relevanta el- och säkerhetsdirektiv och är inte en maskin enligt Maskindirektivet (2006/42/EG).

Kommer att ersättas av Maskinförordningen (EU) 2023/1230, som börjar tillämpas 2027.

[a] Standbyförbrukning och effekt.



soptunna_atervinning.ai

Tillverkare och ursprungsland

Tabell 41. Produktens ursprung

Tillverkare[a]

Milleteknik AB

Ursprungsland

Sverige

[a] Tillverkare avser det varumärke som är angivet på produkten. Vid avvikelse mellan produktens märkning och detta produktblad gäller produktens märkning.



Bilaga

Reservdrifttid vid batteridrift

Reservdrifttiden vid batteridrift beror på hur stor belastning som är ansluten till strömförsörjningen. Om belastningen varierar påverkas också den tid som batterierna kan driva säkerhetssystemet vidare. För en uppskattning av reservdrifttider, se: www.milleteknik.se/Manualer/FaQ/Reservdrifttider/

PowerWatch

Tabell 42. PowerWatch beställningsinformation

Benämning

Artikelnummer

E-nummer

PowerWatch

A-OT0000UPG02P2V3P3

52 137 06



Tabell 43. Larm som kan ställas i PowerWatch

Larm som kan ställas i PowerWatch

Ej anslutet batteri

Enhet ej kalibrerad

Fläktfel, (vid externt ansluten fläkt)

Laddarfel, underspänning

Laddarfel, överspänning

Låg batterispänning, i batteridrift

Nätavbrott, fördröjning 10 sekunder

Säkringsfel på last



Behörighetskrav, installation av nätanslutning

Krav på behörighet varierar mellan länder. Tabellen sammanfattar nationella krav för fast installation respektive anslutning av utrustning med stickkontakt.

Tillval på produktens sekundärsida, exempelvis 12 V, 24 V eller 48 V DC, ansluts enligt respektive anvisning. Arbete på produktens nätanslutning ska utföras enligt nationella krav på behörighet.

Tabell 44. Behörighetskrav per land. Gäller endast installation av denna produkt i fast nätanslutning.

Behörighetskrav för Installation

Fast installation (230 V AC)

Stickkontakt

Övr. info

Sverige

Fast installation får utföras av tekniker men ska ske under behörig installatörs ansvar. (Elsäkerhetslagen, SS 436 40 00) Stickkontakt får anslutas utan behörighet.

Norge

Krav på behörig elektriker även för utrustning med stickkontakt i fasta installationer. (NEK 400, DSB)

Finland

Stickkontakt får anslutas utan behörighet. (Tukes, SFS 6000)

Danmark

Stickkontakt får anslutas utan behörighet. (Sikkerhedsstyrelsen)

Tyskland

All fast installation kräver behörig elektriker enligt VDE 0100. Stickkontakt får anslutas utan behörighet, men endast av person med grundläggande elkunskap (”Elektrotechnisch unterwiesene Person”).



Referenstabell: miljöklasser enligt EN 50130-5 (som hänvisas till i EN 50131-6)

Tabell 45. Referenstabell: miljöklasser enligt EN 50130-5 (som hänvisas till i EN 50131-6)

Klass

Typ

Temperaturintervall

Miljöklass 1

Uppvärmt inomhus (typ kontor/bostad).

+5°C till +40°C

Miljöklass 2

Allmänt inomhus (typ lager/trapphus, ej temperaturstyrt).

-10°C till +40°C

Miljöklass 3

Skyddat utomhus.

-25°C till +50°C

Miljöklass 4

Allmänt utomhus.

-25°C till +60°C



Referenstabell: tillverkares angivna livslängd och rekommenderat batteribyte

Tabell 46. Referenstabell batteri: tillverkares angivna livslängd och rekommenderat batteribyte

Batterityp (Design Life)[a]

Batteribytestid i normal drift, +20°C.

Byte vid varm drift, +30°C

Byte vid varm drift, +40°C

3 - 5 år

2 - 3 år

1 - 1,5 år

0,5 - 0,75 år

6 - 9 år

5 - 6 år

2,5 - 3 år

1,2 - 1,5 år

10 - 12 år

6 - 7 år

3 - 3,5 år

1,5 - 1,75 år

15 + år

10 - 12 år

5 - 6 år

2,5 - 3 år

[a] Gäller vid helt outnyttjat batteri som är lagrat under optimala förhållanden.



Reservdrifttider vid olika larmklasser - översikt

Larmklass

Reservdrifttid vid strömavbrott

Max antal timmars återuppladdning av batterier (80%)

EN54-4

-

24 h

SBF110:8

30 h + 10 min

24 h

EN50131-6 grade 1-2

12 h

72 h

EN50131-6 grade 3

24 h

24 h

SSF1014 Larmklass 1/2

12 h

72 h

SSF1014 Larmklass 3/4

30 h ( i tätort) / 60 h (ej tätort)

24 h

Tabellen visar kraven reservdrifttid och återuppladdning av batterier för olika larmklasser.

Om dessa uppgifter

Alla uppgifter publiceras med reservation för eventuella fel. Uppgifter uppdateras utan föregående meddelande.

Publiceringsdatum 2026-06-29

Adress och kontaktuppgifter

Milleteknik AB

Ögärdesvägen 8 B

433 30 Partille

Sverige

031-340 02 30

info@milleteknik.se

www.milleteknik.se



[1] Översättning på annat språk än svenska är endast vägledande och ej säkert granskade. Översättning skall alltid kontrolleras mot det svenska originalet för att säkerställa korrekt information.
