Installasjon og igangkjøring
Instruksjoner for installasjon og igangkjøring.
Produktidentifikasjon
Betegnelse | Varenr. | E-nummer (SE) |
|---|---|---|
NOVA 24V 10A 2HE | 2U02P30024P100 | 52.137 91 |
SSF1014 sertifisert batteribackup med kommunikasjon
Teknisk beskrivelse
Kompakt rackmontert batteri backup i 2 HE med 24 V, 10A og plass til 2 × 12 V 20 Ah batterier, optimalisert for montering i 19" stativer. Forberedt for Vanderbilt Omnis kommunikasjon samt utvidet lynbeskyttelse.
Revisjoner og om dette dokumentets utgave
Gjeldende og nyeste utgave av dette dokumentet er tilgjengelig på www.milleteknik.se.
Dette dokumentets gyldighet kan ikke garanteres da ny utgave publiseres uten forvarsel.
Originalinstruksjoner: Svensk.[1].
Bruksanvisning, tekniske data og oversettelser av disse kan inneholde feil. Det er alltid installatørens ansvar å påse at produktet installeres på en sikker måte.
Symboler
Symboler | Navn | Forklaring |
|---|---|---|
 | Advarsel | Fare for elektrisk støt, feil installasjon eller varme overflater. Vises i noen manualer |
 | Legg merke til | Brukes til tilleggsinformasjon som tydeliggjør teksten. |
 | Forsiktighet/Viktig | Indikerer risikoen for skade på utstyret eller funksjonsfeil. Brukes også til informasjon som er viktig, men ikke sikkerhetsrelatert. |
 | Tips | Viser praktiske råd eller snarveier for installasjon, drift eller service. |
 | CE-merking | Produktet er i samsvar med gjeldende EU-direktiver og harmoniserte standarder. |
 | Les håndboken | Les bruksanvisningen før installasjon og service. |
 | Må ikke kastes i husholdningsavfall | Produktet er omfattet av WEEE-direktivet og må ikke kastes sammen med husholdningsavfall, det må resirkuleres og leveres til et resirkuleringssenter. |
 | Resirkulering | Emballasje, produkter og andre materialer som ikke inneholder elektronikk, må resirkuleres i samsvar med lokale miljøforskrifter. |
Installasjonen skal utføres av en faglært elektriker i samsvar med gjeldende nasjonale regler for elektrisk installasjon.
Produktet er av beskyttelsesklasse I og må kobles til en jordet 230 V vekselstrømskrets.
Den faste installasjonen skal ha en hovedbryter i henhold til IEC 60947-1. Bryteren skal være lett tilgjengelig og tydelig merket med sin funksjon.
Tilførselskabelens areal skal være minst 1,0 mm² og utstyrt med sikring T 2,5 A (stiv) eller tilsvarende.
AC- og lavspenningskabler må ikke trekkes sammen. Hold kabelrenner eller bunter adskilt.
Kontroller at beskyttelsesjord (PE) er riktig tilkoblet før du slår på spenningen.
Sørg for fri luftsirkulasjon rundt kabinettet minst 100 mm, med mindre annet er spesifisert. Ventilasjonsåpninger må ikke dekkes.
Produktet er beregnet for innendørs installasjon i normalt miljø (forurensning nummer 2 og innendørs klasse 1).
Disse generelle kravene gjelder for alle Milleteknik-produkter med 230 V nettforbindelse.
Innkapsling
Generelle monteringsanvisninger
Innendørs montering i 19" rack
Produktet skal monteres i et standardisert 19" stativ eller skap med tilstrekkelig bæreevne for vekten av kabinettet inkludert batterier.
Enheten skal monteres i en behagelig arbeidshøyde, normalt mellom 1,4 og 1,8 m.
Enheten er montert horisontalt i stativet med de medfølgende rackørene eller tilsvarende braketter.
Kontroller at stativstolpene er riktig justert og at avstanden tilsvarer 19" standarden (465—470 mm mellom stolpenes innerkant).
Ved montering skal burmuttere eller låseskiver brukes for å sikre at skruene sitter godt.
For god ventilasjon bør det være minst 100 mm ledig plass over og under enheten. Ikke blokker luftstrømmen foran eller bak.
Batterier skal alltid plasseres som anvist og må ikke blokkere ventilasjonsåpninger eller ledninger.
Installasjonen skal utføres i samsvar med gjeldende installasjonsregler og av en kompetent installatør.
Montering
Bruk egnede skruer for montering på vegg eller i 19" rack. Skruer for montering på vegg eller i rack inngår ikke.
For veggmontering i betong må betongskruer brukes. For rackmontering brukes M6 med kurvmutter
Skruelengden skal justeres i henhold til veggmateriale og belastning. Den angitte skruelengden er den minste tillatte lengden
Monteringshull, avstand og ø.

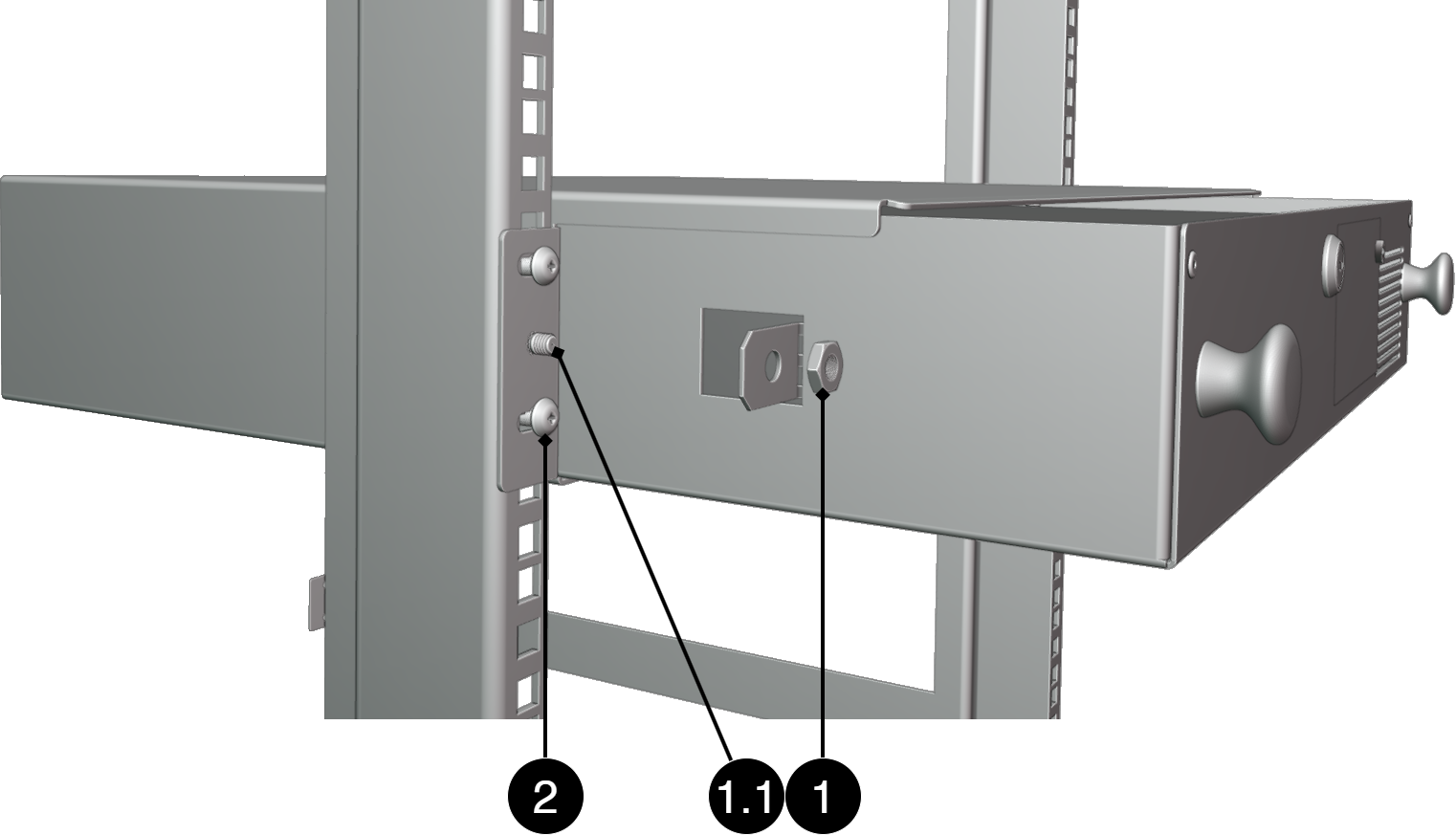

Montering av 19" rackboks
Kontroller at dekselet er festet med de medfølgende mutterne.
Plasser esken i ønsket posisjon i 19" stativet.
Skru boksen på begge sider inn i stativprofilen med skruer designet for 19" stativer.
Advarsel
Ikke sett inn batteriene før rackboksen er riktig montert og ordentlig festet til stativet. Vekten på batteriene kan gjøre boksen ustabil hvis den ikke er ordentlig boltet
Nei. | Forklaring |
|---|---|
1, 1.1 | Mutter for festing av lokker. Mutter inkludert |
2 | Skrue for montering i 19" stativ. Skruer er ikke inkludert. |
Komponentoversikt

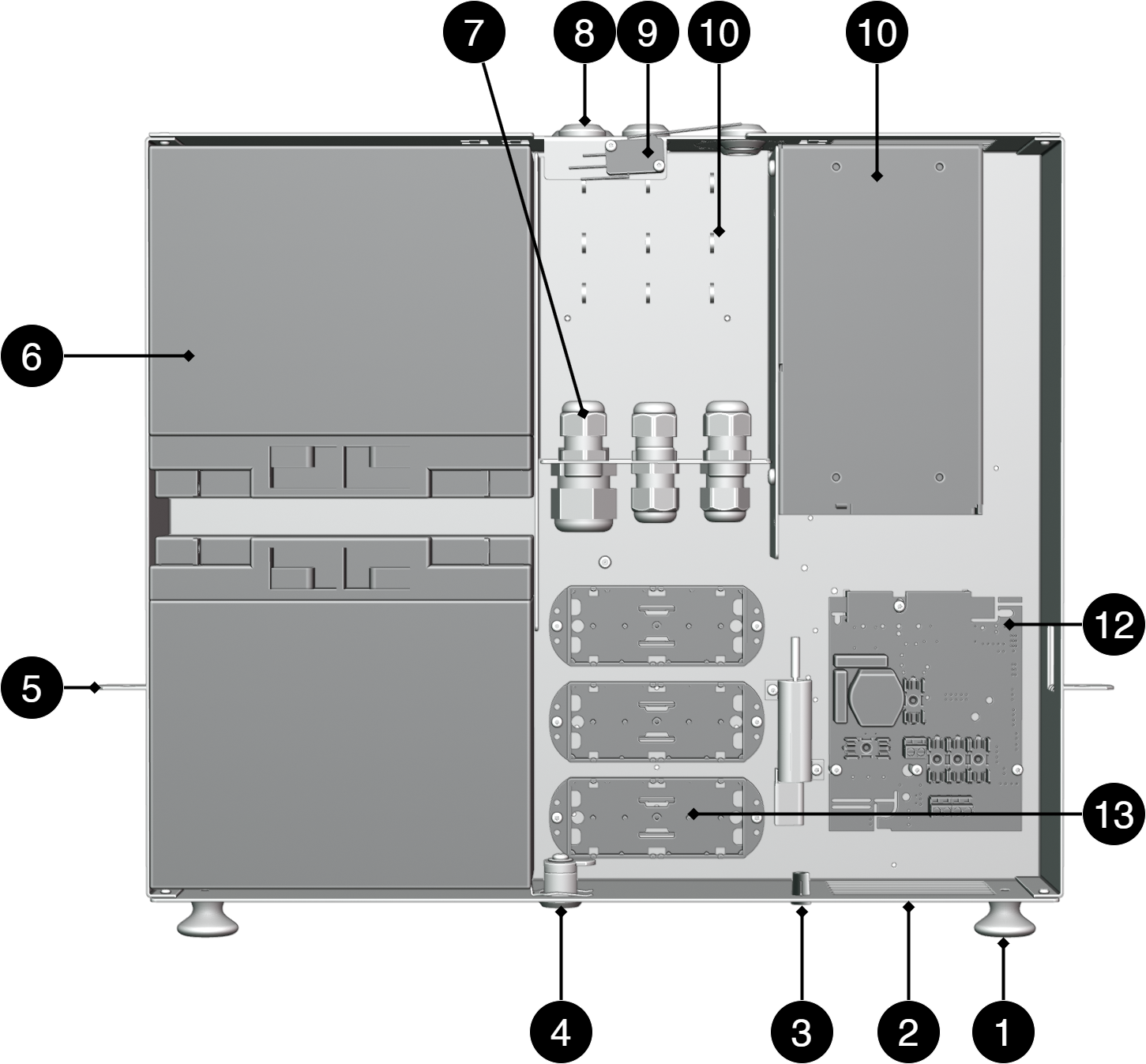

Komponentoversikt
Nei. | Forklaring |
|---|---|
1 | Knott for å trekke ut boksen. |
2 | Vedleggsark. |
3 | Indikasjonsdiode. |
4 | Lås. |
5 | Brakett for mutter i 19" stativstativ. |
6 | Plass for batterier. Batterier er ikke inkludert, men bestilles separat |
7 | Strekkavlastning for ledninger. |
8 | Kabelgjennomføringer. |
9 | Muelleringskontakt, ikke sikkert inkludert i alle konfigurasjoner. |
10 | Plass for kabelbånd for å strippe kabelen. |
11 | Strømforsyning, varierer med konfigurasjon. |
12 | Hovedkort, varierer med konfigurasjon. |
13 | Valgfri kortplassering, valgfri tilgjengelighet varierer med konfigurasjonen. |

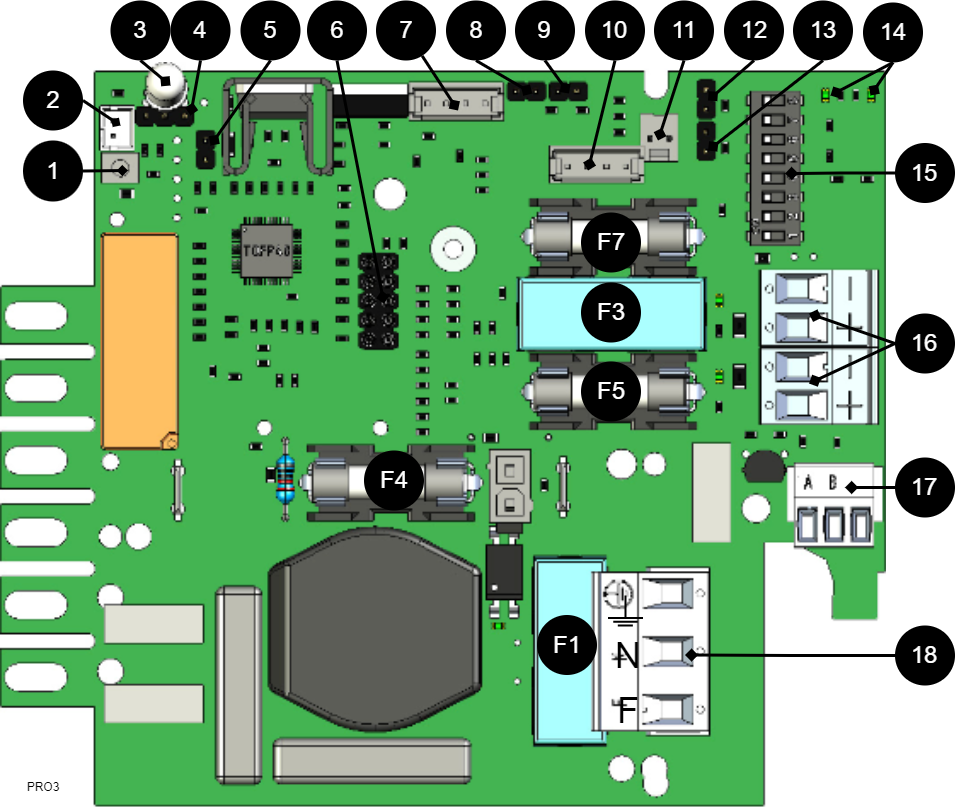

PRO3-hovedkort
Hovedkort - beskrivelse
Hovedkortet styrer enheten og fordeler effekt. Se tekniske data for mer informasjon.
Nr. | På kretskortet | Forklaring |
|---|---|---|
1 | J24 | Strømforsyningskontroll. Intern bruk. |
2 | J5 | 1=Oprio 2=ekstern alarm. |
3 | D9 | LED. |
4 | JU1 | For ekstern LED i dør. |
5 | J11 | Tilbakestillingsjumper, brukes ved batteribytte. |
6 | JU6 | Tilkobling for relékort eller kommunikasjonskort eller for oppdatering av firmware. Bare ett kort eller kontakt om gangen kan passe. |
7 | J29 | Tilkobling til vifte. |
8 | J101 | Tilkobling for manipuleringsalarm. |
9 | J17 | Tilkobling manipuleringsalarm fra batteriboks. |
10 | J35 | Ikke i bruk. |
11 | J14 | Inngang for alarm fra ekstern batterisikring, fra batteriboks. |
12 og 13 | J10 og J100 | Alarm fra eksternt tilleggskort. |
14 | D18, D19 | LED viser kommunikasjonsstatus (RS-485). |
15 | S3 | DIP-switch |
16 | P2:1-4 | Lastutganger |
17 | P3:1-3 | Kommunikasjonstilkobling, RS-485. |
18 | P1:1-3 | Tilkobling til strømnett. |
Sikringer
Sikring | Type | Forklaring |
|---|---|---|
F1 | T2,5A | Strømnettsikring |
F3 | T16A | Lastsikring 1 - (for P2:2) |
F4 | T16A | Batterisikring |
F5 | T3A-T10A* | Lastsikring 1 + (for P2:1) |
F7 | T3A-T10A* | Lastsikring 2 + (for P2:3) |
Advarsel for utskifting av sikringer (A)
Dersom det benyttes større sikringer enn det enheten leveres med, medfører dette en skaderisiko. Sikringens oppgave er å beskytte tilkoblet last og tilhørende lastkabler mot skade og brann. Det er ikke mulig å bytte til en større sikring for å øke strømuttaket.
Koble til last
Maksstrøm

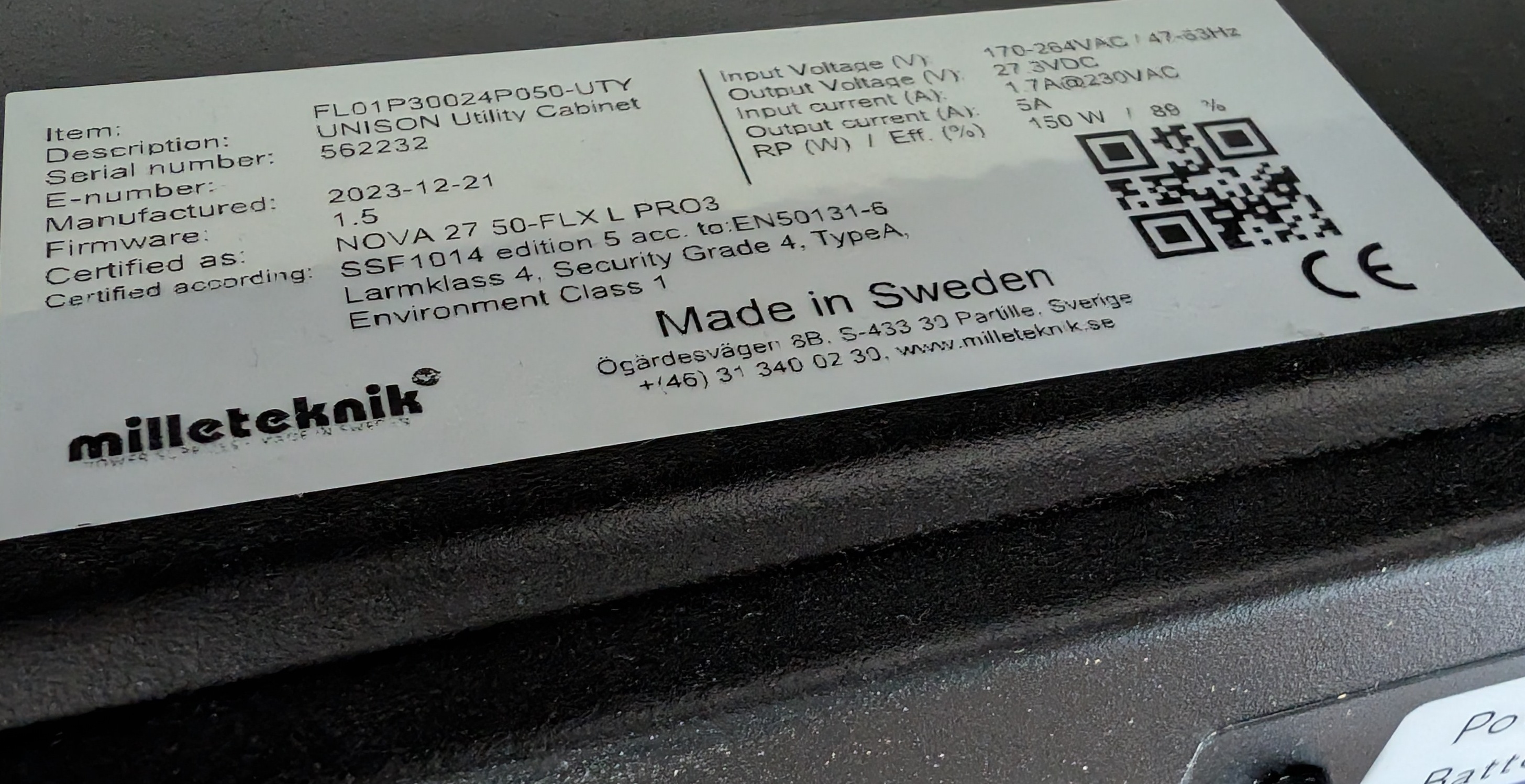

Maksimal strøm må ikke overskrides. Maksstrøm er angitt på navneskilt på enheten.
Hvis det er ett eller flere tilkoblingskort for å øke antallet lastutganger eller skape lastselektivitet, skal last tilkobles på tilleggskort og ikke på hovedkortet.
På kretskort | Forklaring |
|---|---|
P2:1 | Tilkobling for last 1+ |
P2:2 | Tilkobling for last 1 - |
P2:3 | Tilkobling for last 2+ |
P2:4 | Tilkobling for last 2 - |
Koble til strømnett
Koble strømnett til hovedkort med terminalblokk
Før tilkobling skal forsyningskretsen kobles fra og spenningsfri. Kontroller at lederområdet og kabeltypen oppfyller gjeldende installasjonsregler, og at strekkavlastnings- og isolasjonsnivåene oppfyller kravene for 230 V AC-
Etter tilkobling skal alle skrueforbindelser kontrolleres og strammes. Spenning skal bare skje etter at mekanisk beskyttelse, lokker og hus er montert på nytt og er i samsvar med kontaktbeskyttelsen i henhold til
Sikre F og N med kabelbånd.
Viktig
beskyttende jorden (PE) skal kobles til PE-terminalen på hovedkortet. Hovedkortet er jordet via monteringspunktene i kabinettet, noe som sikrer riktig potensiell utjevning mellom PCB og kabinett. Dekselet er også jordet gjennom jordkabel/jordflette mellom deksel og kabinett for å opprettholde kontinuitet og EMC-funksjon
Nettledninger må holdes atskilt fra andre ledninger for å unngå EMC-forstyrrelser.
Beskyttelsesjordingen (PE) skal kobles til PE-klemmen på hovedkortet. Hovedkortet jordes via monteringspunktene i kapslingen, noe som sikrer korrekt potensialutjevning mellom kretskortet og kapslingen. Dekselet er også jordet via en jordingskabel / jordingsflette mellom deksel og kapsling for å opprettholde kontinuitet og EMC-funksjon.
Kontroller at markeringen på kretskortet samsvarer med kabelrekkefølgen på klemmen.
Koble strømnettkablene til terminalblokken før denne settes tilbake på hovedkortet. Sikre L (F) og N med buntebånd.
Bokstav | Forklaring |
|---|---|
L | L=Line |
N | Null |
PE | Vernejord |
Filterkondensatorer
Produktene leveres med følgende filterkondensatorer for standardnettverk (TN/TT):
Type | Plassering |
|---|---|
X2 | Fase - null (L — N) |
Y2 | Fase/null - Beskyttende jord (en per leder) |
IT-nettverk
IT-nettverk genererer høyere transienter ettersom systemet fungerer fase til fase. Derfor, i henhold til gjeldende standard, kreves kondensatorer av høyere klasse
Avgang fra X1/Y1 kondensatorer kan gjøres, men da må ekstern transientbeskyttelse installeres. For enheter som skal installeres i IT-nettverk, må Milletekniks lynvern monteres for å opprettholde standarder
Dip-switch 1-8
DIP-switch har flere ulike konfigurasjoner:
Dip-switch | I nettdrift eller batteridrift |
|---|---|
1 | Adresseinnstilling for ekstern kommunikasjon. |
2 | Adresseinnstilling for ekstern kommunikasjon. |
3 | Adresseinnstilling for ekstern kommunikasjon. |
4 | Adresseinnstilling for ekstern kommunikasjon. |
5 | Stiller inn forsinkelse for alarm ved strømnettfeil |
6 | Stiller inn forsinkelse for alarm ved strømnettfeil |
7 | Stiller alarmgrensen for lav batterispenning ved batteridrift. |
8 | Slår av eller på LED. |
8 i sekvens | Utfør batteritest |
Forsinkelse ved strømnettfeil (DIP 5–6)
Det er mulig å endre hvor lang tid som skal gå før alarm utløses ved strømnettfeil. Bruk tabellen til å stille inn alarmen.
Alarm ved strømnettfeil etter: | Dip 5 | Dip 6 |
|---|---|---|
3 sekunder | OFF | OFF |
30 minutter | ON | OFF |
60 minutter | OFF | ON |
240 minutter (4 timer) | ON | ON |
Lav batterispenning (DIP 7)
DIP: 7 har samme funksjon uavhengig av om enheten er i nett- eller batteridrift, eller om bryteren for manipuleringsalarm holdes inne.
Alarm for lav batterispenning gis ved | Dip 7 |
|---|---|
22,8 V* | ON |
24 V | OFF |
*25 % av batterikapasiteten gjenstår. | |
LED (DIP 8)
LED/batteritest slås alltid på når døren er åpen.
DIP-switch 8 = ON slår av LED.
DIP-switch 8 = ON slår på LED.
Batteritest (DIP 8)
Ved batteritest må DIP 8 bytte posisjon, og det må gå fem sekunder før testen initieres.
Dersom DIP 8 i utgangspunktet står på OFF, settes den til ON (vent i 5 sekunder) og settes deretter tilbake til OFF igjen.
Dersom DIP 8 i utgangspunktet står på ON, settes den til OFF (vent i 5 sekunder) og settes deretter tilbake til ON igjen.
Dette starter batteritesten etter 3–8 sekunder. Batteritesten tar ca. 6 sekunder, og LED-en blinker raskt gult. Når batteritesten utføres, kan det gis alarm om gammelt batteri.
Vent med å tilbakestille DIP 8 til testen er fullført.
Omstart for å bekrefte endringer i adresse, batteri- og alarminnstillinger mot overordnet system
Etter at DIP-switch er stilt inn for ulike parametere, må enhetens programvare startes på nytt. Det må gjøres for at de nye innstillingene skal legges inn og tre i kraft.
Viktig
Omstart med denne fremgangsmåten bryter ikke utspenningen.
Omstart av enhetsprogramvaren gjøres ved å brokoble J11 (PRO3)
I tilfelle adresseendring, bør kortet tilbakestilles en gang til etter 20-30 sekunder.
Viktig
Omstart må utføres hver gang det gjøres en endring i enheten.
Tilbakestilling av data etter batteribytte - PRO3
Etter utskifting av batterier må enheten måle kapasiteten til de nye batterier og fjerne tidligere angitt batterikapasitet. Alarmer fjernes, men statistikken lagres i minnet.
Sett i jumper på J11, og ta bort jumper på J11
Når dette trinnet er utført, er batterikapasiteten fjernet fra kortets minne og den nye batterikapasiteten kan leses inn.
Når dette trinnet er utført, er batterikapasiteten fjernet fra kortets minne og den nye batterikapasiteten kan leses inn.
Merknad om testing av batterier
Ved oppstart tar det 72 timer før systemet utfører batteritest. Dette er for å sikre at batteriene er fulladet og for å samle inn snittverdier/historikk i minst 72 timer. Deretter utføres det en kvalifisert celletest av batteriene hver fjerde time.
Legg merke til når du starter med kortsluttede batterier
Peakstrøm ved oppstart med kortsluttede batterier: Opptil 30 A p-p under 200 ms. Følg alltid oppstartsprosedyren.
Batterier – sette i og koble til
Koble til batterier
Obs
Batterier kan slites ut raskere enn forventet når temperaturen faller utenfor området som er optimalt for batteridrift.
Viktig
Dekk polene til batteri B før du monterer batteri A. Det reduserer risikoen for kortslutning under montering
Kontroller at nettspenningen er koblet fra før du kobler til batterier.
Kontroller polariteten til batteriene.

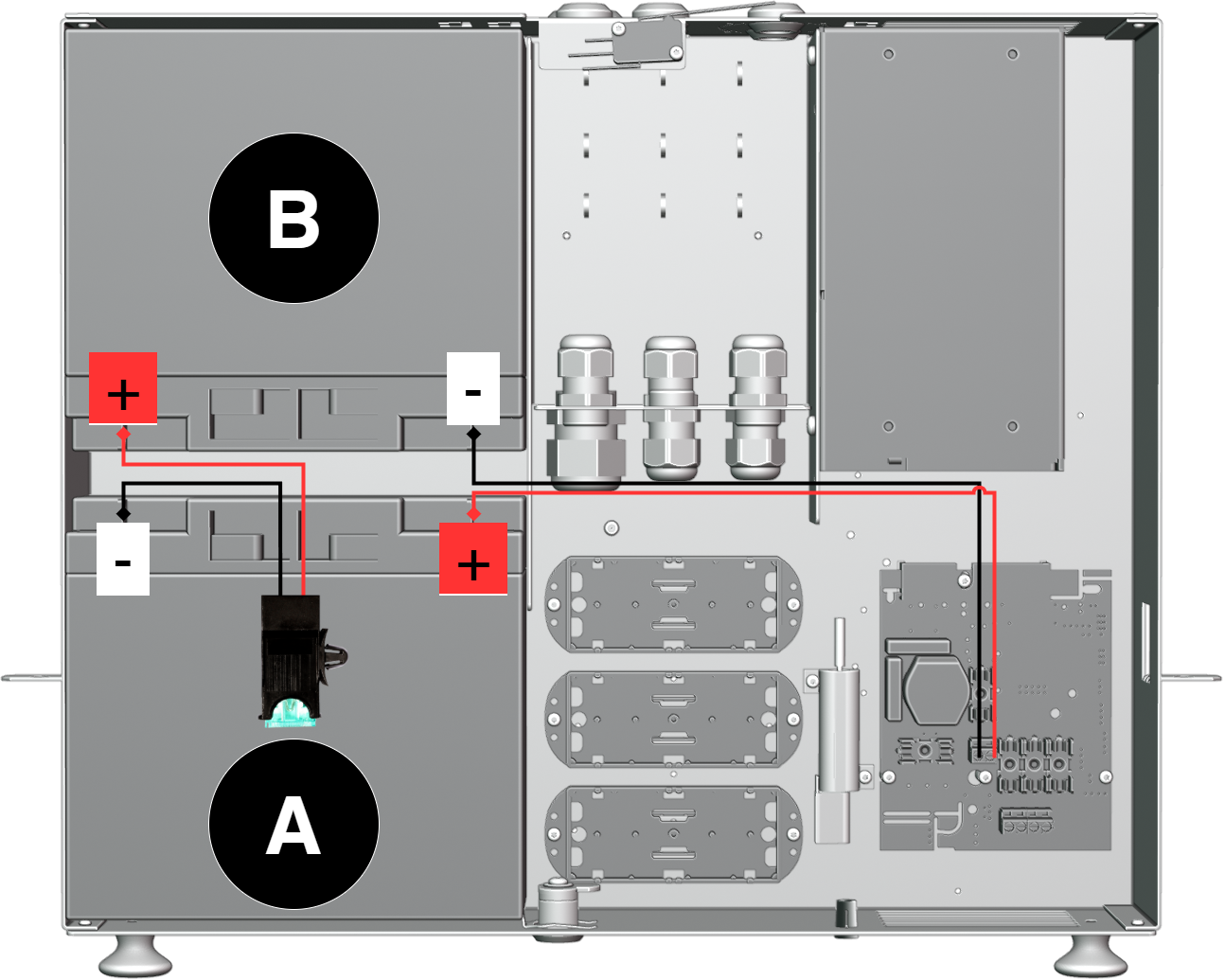

Koble den svarte batterikabelen til den negative terminalen (-) på batteriet B.
Installer sikringsholderen på batteri B.
Koble rød batterikabel til batteri A's plusspole (+).
Koble sikringsholderen på batteri A.
Installer batterisikringen i sikringsholderen.
Forsikre deg om at alle tilkoblinger er ordentlig festet og at polariteten er riktig.
Følg trinnene for distribusjon for å distribuere enheten.
Distribusjon - hvordan starte enheten
Fare
Personskade eller død kan oppstå hvis enheten er koblet til strømnettet eller under spenning under demontering/flytting.
Koble til last.
Koble til batterier.
Koble til nettspenningen.
Koble til nettspenningen.

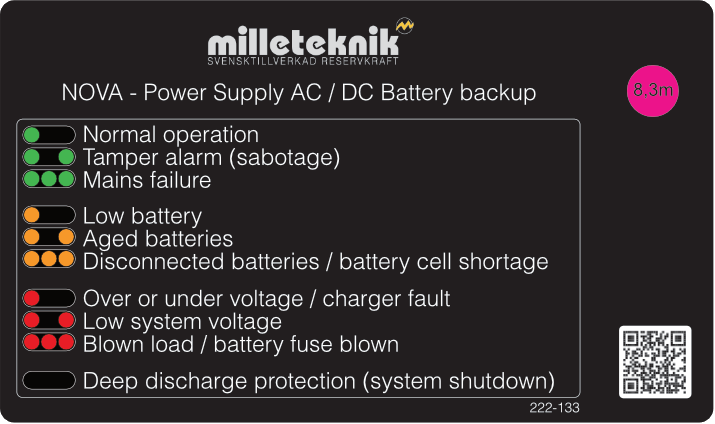

Alarm vises på LED
Ved normal drift lyser LED-en grønt.
 |
Alarm som vises på dør / LED | Forklaring |
|---|---|
Lyser grønt | Normal drift. |
Langsomme grønne blink | Manipuleringsalarm. |
Hurtige grønne blink | Alarm ved strømnettfeil. |
Lyser gult | Lav batterispenning. |
Langsomme gule blink | Gamle batterier. |
Hurtige gule blink | Frakoblede batterier eller batterikortslutning. |
Lyser rødt | Høy eller lav spenning eller defekt lader. |
Langsomme røde blink | Lav systemspenning. |
Hurtige røde blink | Lastsikring er gått eller batterisikring er gått. |
Svart / lyser ikke | Dyputladingsbeskyttelse er aktivert. (Enheten har stengt av.) |
Når systemet er i drift: Dersom LED-en ikke lyser, er dyputladningsbeskyttelse er aktivert.
Notat
Hvis indikatorlampen blinker hvert 15. sekund, er batteriet fulladet og ladingen er i hvilefase for å forlenge batteriets levetid. I tilfelle strømbrudd i hvilefasen, bytter batteribackupen til batteridrift som vanlig
Vedlikehold
Sikkerhetsinformasjon - Service og feilsøking
Hvis mulig, må du bryte nettspenningen før du starter noe arbeid, for eksempel service, batteribytte, måling eller feilsøking.
Fjern batterisikringen/pluggen før du arbeider på DC-siden.
Kontroller at alle kabler er riktig tilkoblet og jordet før du setter enheten på nytt.
Produktet kan inneholde komponenter som blir varme under drift. Unngå å berøre interne komponenter rett etter at strømmen er slått av.
Hvis sikringene kobles ut gjentatte ganger, se Feilsøking eller koble fra enheten og ta kontakt med Milleteknik teknisk support.
Ved mistanke om skade, inntrenging av væske eller brent lukt må produktet ikke brukes før det er kontrollert av kvalifisert personell.
Under drift skal huset lukkes og låses (hvis enheten har en lås).
Kun autorisert servicepersonell kan utføre reparasjoner på enheten.
Bruk kun originale sikringer og batterier av samme type og verdi som angitt i håndbok/produktarket.
Milleteknik er ikke ansvarlig for skader forårsaket av feil håndtering, modifikasjon eller ikke-godkjente komponenter.
Feilsøking
Hvis enheten ikke fungerer som forventet, gå gjennom følgende kontroller:
Problem | Mulig årsak | Tiltak |
|---|---|---|
Ingen utgangsspenning. | Ingen nettspenning, sikring utløst eller batterisvikt. | Kontroller tilførselen, sikringene og batteritilkoblingene. |
Batteriet lades ikke. | Feil batteritilkobling eller batterisikring har utløst. | Kontroller batterikablene og bytt batterisikring om nødvendig. |
Enheten starter, men gir alarm. | Batterier som ikke er tilstrekkelig ladet eller defekt last eller batteri. | Vent 72 timer til batteriene er fulladet. Kontroller at belastningen ikke overskrider enhetens merkestrøm. |
LED blinker. | Informasjon, advarsel eller feil. | Se panel eller håndbok for forklaring. |
Sikringer går ofte. | Kortslutning eller overbelastning. | Kontroller tilkoblede enheter, bytt sikringen først etter at årsaken er løst. |
Enheten blir varm | Høy belastning eller utilstrekkelig ventilasjon | Kontroller at nominell strøm ikke overskrides og at luftstrømmen er tilstede rundt huset. |
Kontrollmåling av batterier
Ved feilsøking kan spenningen på batteriene kontrolleres ved hjelp av et multimeter. Mål hvert 12V batteri separat over pluss- og minuspolen. Deretter måler du hele batterigruppen koblet i serie. To 12 V-batterier koblet i serie skal gi omtrent 24-27 V DC avhengig av ladningsgraden og om lading pågår. Hvis målt spenning er betydelig lavere enn forventet, kontroller polaritet, batterisikring og ledninger mellom batteriboks og batteribackup.
Hvis problemet vedvarer etter disse kontrollene, kan du kontakte Milleteknik-kundestøtte og oppgi produktnavn, serienummer og en kort feilbeskrivelse.
Produktblad - Tekniske data
Produktblad - strømforsyning fra Milleteknik
SSF1014 sertifisert batteribackup med kommunikasjon
Artikkelinformasjon
Tabellen viser produktets navn, delenummer og e-postnummer
Produktidentifikasjon
Betegnelse | Varenr. | E-nummer (SE) |
|---|---|---|

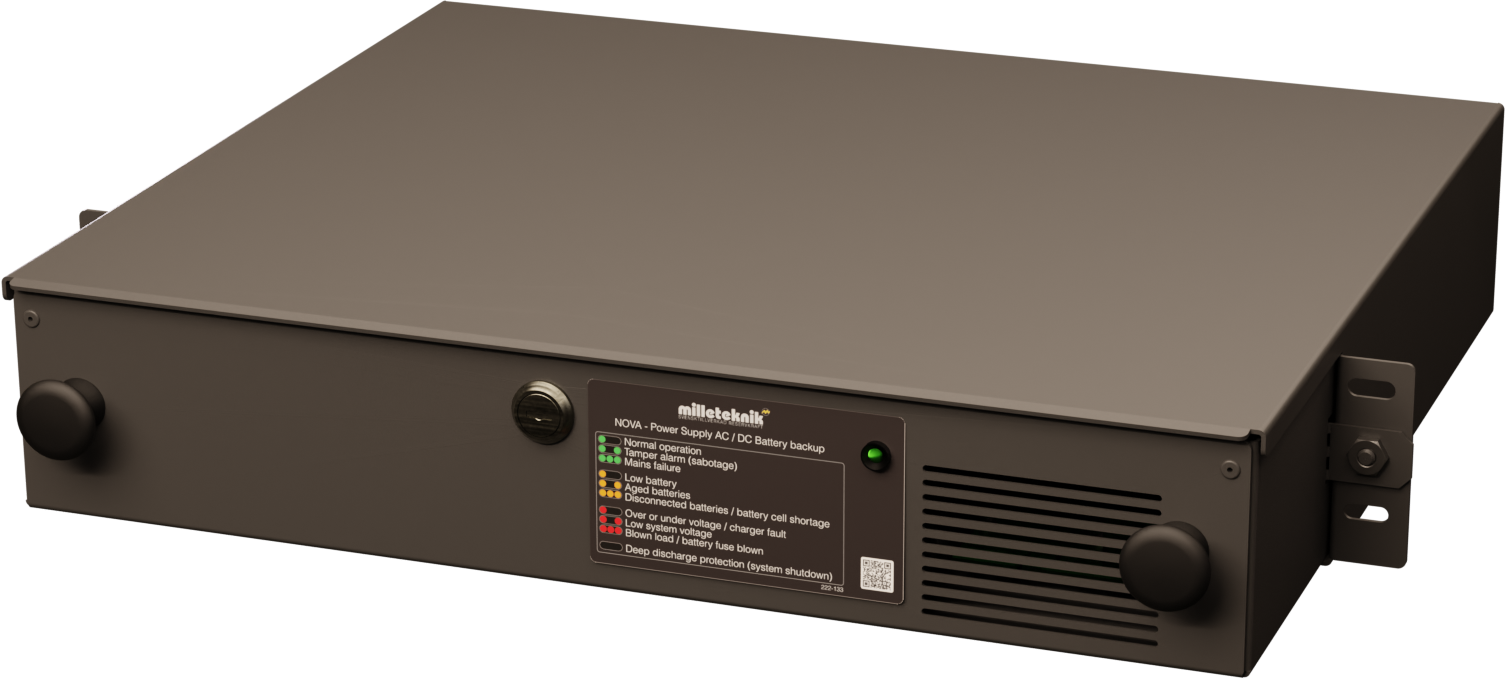

NOVA 24V 10A 2HE | 2U02P30024P100 | 52.137 91 |
Teknisk beskrivelse
Kompakt rackmontert batteri backup i 2 HE med 24 V, 10A og plass til 2 × 12 V 20 Ah batterier, optimalisert for montering i 19" stativer. Forberedt for Vanderbilt Omnis kommunikasjon samt utvidet lynbeskyttelse.
Bruksområder
Bruksområder | Ja | Nei |
|---|---|---|
Designet for reservestrøm for tilgang til systemer og sikkerhetsapplikasjoner i 19" rack der kompakt installasjon er nødvendig. | ✔ |
Elektriske data
Elektriske data | |
|---|---|
Forsyningsspenning | 230 V vekselstrøm, +/- 10%, 47 Hz - 63 Hz |
Ladestrøm | Avhengig av strømuttaket. Maks 10A |
Spenning ut | 27,3 V LIKESTRØM, (24V DC) |
Last utganger
Last utganger | |
|---|---|
Antall lasteutganger |
|
Alarm og beskyttelse
Alarmer | Alarm via kommunikasjon[a] | Indikasjonsdiode på hovedkortet. | |||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Nettverksbrudd | ✔ | ✔ | |||||||||||||||||||||||||||||||||||||||||||||||
Sikringsfeil | ✔ | ✔ | |||||||||||||||||||||||||||||||||||||||||||||||
Sabotasjebrytere | ✔ | ✔ | |||||||||||||||||||||||||||||||||||||||||||||||
Viftefeil | ✔ | ||||||||||||||||||||||||||||||||||||||||||||||||
Laderfeil, overspenning | ✔ | ✔ | |||||||||||||||||||||||||||||||||||||||||||||||
Laderfeil, underspenning | ✔ | ✔ | |||||||||||||||||||||||||||||||||||||||||||||||
Cellefeil eller ikke tilkoblet batteri | ✔ | ✔ | |||||||||||||||||||||||||||||||||||||||||||||||
Lav systemspenning, (systemspenning under 24,0 V i nettdrift). | ✔ | ✔ | |||||||||||||||||||||||||||||||||||||||||||||||
Lav batterispenning (<24,0 V DC) eller strømbrudd | ✔ | ✔ | |||||||||||||||||||||||||||||||||||||||||||||||
Overtemperatur | ✔ | ||||||||||||||||||||||||||||||||||||||||||||||||
Undertemperatur | ✔ | ||||||||||||||||||||||||||||||||||||||||||||||||
Kort batterilevetid gjenstår | ✔ | ||||||||||||||||||||||||||||||||||||||||||||||||
Overstrøm 80%, daglig gjennomsnitt | ✔ | ||||||||||||||||||||||||||||||||||||||||||||||||
Overstrøm 100%, minuttgjennomsnitt | ✔ | ||||||||||||||||||||||||||||||||||||||||||||||||
Over nåværende 175%, andre gjennomsnitt | ✔ | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Gjelder kommunikasjon mot det overordnede systemet, bare aktiv hvis konfigurasjonen tillater det. | |||||||||||||||||||||||||||||||||||||||||||||||||
Kommunikasjon og indikasjoner
PowerWatch er tilgjengelig som et alternativ for produktet.
Batteri
Innkapsling og mekanikk
Innkapsling og mekanikk | |
|---|---|
Type | Kabinett for 19" rack |
IP-klasse | IP20 |
Materialer | Pulverlakkert ark |
Farge | Svart |
Høydeenheter | 2 |
Kabelgjennomføringer | 6 stk |
Låse | ✔ 2 nøkler inkludert |
Vifte i kabinettet | ✘ Viften sitter i strømforsyningen |
Montering, installasjon og kvalifikasjonskrav
Montering | Ja | Nei |
|---|---|---|
19" stativ. | ✔ |
Installasjon | Ja | Nei |
|---|---|---|
Fast installasjon. | ✔ |
Informasjon om dimensjoner, vekt og emballasje
Netto vekt | Vekt med emballasje |
|---|---|
7,0 kg | 7,3 kg |
Emballasje | |
|---|---|
Emballasje |
|
Mengde i pakke | 1 stk. |
Emballasjetype (GS1 T0137) | BX-boks. |
Betingelser EUR pall | EUR-paller kan ikke stables under transport eller lagring. Stabling kan føre til skade på produkt og emballasje |
Transportmiljø | Produktet må beskyttes mot kondens og direkte nedbør under transport. |
Transporttemperatur (uten batteri) | −30 °C til +70 °C |
Lagringsmiljø | Tørt innemiljø, beskyttet mot kondens. Relativ luftfuktighet: maks 95%, ikke-kondenserende |
Lagringstemperatur uten batterier | -20° C til +60° C |
Kontakt
Avdeling | |
|---|---|
Sentralbord | 031-340 02 30 |
Støtte og tekniske problemer | support@milleteknik.se |
Salg | sales@milleteknik.se |
WWW | www.milleteknik.se |
Adresse | Ögärdesvägen 8B, 433 30 Partille |
Om disse dataene
All informasjon publiseres med forbehold om mulige feil. Informasjonen oppdateres uten forvarsel. Oversettelse er ikke faktasjekket/språksjekket og skal ikke brukes som grunnlag eller for beregninger. Se den svenske originalen for korrekt informasjon. |
Publiseringsdato 2026-06-29
Overholdelse og overholdelse av forskrifter
Leveringstid, garanti og vilkår
Leveringstid, garanti og vilkår | |||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Garantiperiode[a] | Produktet har to (2) års garanti mot produksjonsfeil. | ||||||||||||||||||||||||||||||||||||||||||||||||
Spesielle garantibetingelser | Se også generelle vilkår og betingelser. | ||||||||||||||||||||||||||||||||||||||||||||||||
Generelle vilkår og betingelser | ALEM09 med unntak, se: www.milleteknik.se/betingelser/ | ||||||||||||||||||||||||||||||||||||||||||||||||
Support | Telefonstøtte og e-poststøtte i garantiperioden er gratis. For reservedeler som ikke dekkes av garantien, er det et gebyr | ||||||||||||||||||||||||||||||||||||||||||||||||
Levering og lager | |||||||||||||||||||||||||||||||||||||||||||||||||
Leveringstid[b] | Eller etter avtale. Levering fra fabrikk, transporttid er lagt til. | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Hvis enheten kjøpes gjennom en grossist eller annen leverandør, kan andre garantibetingelser gjelde [b] Ved større bestillinger øker leveringstiden, inkl. ö.k. | |||||||||||||||||||||||||||||||||||||||||||||||||
Drift og vedlikehold
Drift | Data | Annet. info | |||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Miljø | |||||||||||||||||||||||||||||||||||||||||||||||||
Driftstemperatur (anbefalt) | +15° C til+25° C | ||||||||||||||||||||||||||||||||||||||||||||||||
Driftstemperatur (tillatt)[a] | +5° C til+40° C | Klasse 1 i henhold til EN 50131-6/EN 60839-11 | |||||||||||||||||||||||||||||||||||||||||||||||
Last, strømforsyning | 80% | Gjennomsnittlig belastning skal ikke overstige 80% av strømforsyningens nominelle kapasitet. | |||||||||||||||||||||||||||||||||||||||||||||||
Ventilasjon, foran og bak kabinettet. | 100 mm | Ventilasjonsåpninger må ikke blokkeres eller tildekkes. | |||||||||||||||||||||||||||||||||||||||||||||||
[a] Angir det tillatte omgivelsestemperaturområdet der produktet kan fungere uten skade. Se også tabell over batterilevetid. | |||||||||||||||||||||||||||||||||||||||||||||||||
Ja | Nei | Intervall | Annet. info |
|---|---|---|---|
✔ | Årlig | Batteriterminalspenning må måles. Sørg for at gjennomsnittlig belastning ikke overstiger 80% av strømforsyningens nominelle kapasitet. |
Sertifiseringer og godkjenninger
Samsvarer med | Direktiver |
|---|---|
Utslipp | |
Immunitet | EN61000-6-2:2005, EN61000-4-2, -3, 4, -5, -6, -11 SS-EN 50130-4:2011 utgave 2, EN50131-6 |
C.E. | CE-merking i henhold til (EC) 765/2008 |
EMC | EMC-direktiv 2014/30EU |
Elektrisk (LVD) | Lavspenningsdirektivet: 2014/35/EU |
Miljødata
Miljødata | J/N | Información | Annet. info. | ||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Byggevaredeklarasjon | ✔ | Ja, se iBVD på www.milleteknik.se. | - | ||||||||||||||||||||||||||||||||||||||||||||||
REACH-informasjonsplikt (EF) nr. 1907/2006 | ✔ | Hvis det er tomt, er produktet ikke dekket. | |||||||||||||||||||||||||||||||||||||||||||||||
SVHC-stoffer, CAS/EC | ✔ | For tekst, se iBVD på www.milleteknik.se. Hvis plot=subjekt mangler | |||||||||||||||||||||||||||||||||||||||||||||||
Underlagt RoHS-direktivet, (EU) 2015/863) | ✔ | ||||||||||||||||||||||||||||||||||||||||||||||||
WEEE 2012/19/EU | ✔ | Hvis det er tomt, er produktet ikke dekket. Uttjente produkter må returneres til et resi | |||||||||||||||||||||||||||||||||||||||||||||||
Batteriforordningen (EU) 2023/1542 | |||||||||||||||||||||||||||||||||||||||||||||||||
SCIP nr 2008/98/EF | ✔ | Hvis det er tomt, er det ikke nødvendig med noe SCIP-nummer. | |||||||||||||||||||||||||||||||||||||||||||||||
Konfliktmineraler (EU) 2017/821 | ✗/✗/✗/✗/✔ | Nei = gull, wolfram, tantal, kobolt. Ja = Tinn | Tinn i lodder i kretskort kjøpt gjennom en svensk leverandør. | ||||||||||||||||||||||||||||||||||||||||||||||
Inneholder nanomaterialer: EF 1272/2008 | ✗ | Produktet inneholder ikke nanomaterialer. | |||||||||||||||||||||||||||||||||||||||||||||||
Økodesign 2009/125/EF | Milletekniks produkter er beregnet for profesjonell bruk og er derfor ikke direkte omfattet av miljødesignforordningen (EU 2019/1782). Siden enkelte komponenter kan dekkes, avslører vi likevel relevant informasjon[a], der det er aktuelt, for å gi våre kunder tillit til deres valg. | ||||||||||||||||||||||||||||||||||||||||||||||||
Maskindirektivet 2006/42/EF | Produktet er en del av elektriske systemer, er underlagt relevante elektriske og sikkerhetsdirektiver og er ikke en maskin i henhold til maskindirektivet (2006/42/EF). Vil bli erstattet av maskinforordning (EU) 2023/1230, som vil gjelde i 2027. | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Standby-forbruk og strøm. | |||||||||||||||||||||||||||||||||||||||||||||||||
Produsent og opprinnelsesland
Vedlegg
Driftstid ved batteridrift
Reservedriftstiden i batteridrift avhenger av hvor stor last som er koblet til strømforsyningen. Hvis belastningen varierer, som ved hyppig åpning av dørlåser, reduseres tiden som batteriene kan fortsette å drive sikkerhetssystemet. For å få et estimat av reservedriftere, se: www.milleteknik.se/Manualer/FaQ/Reservdrifttider/
PowerWatch
Betegnelse | Varenr. | E-nummer (SE) |
|---|---|---|
PowerWatch | A-OT0000UPG02P2V3P3 | 52 137 06 |
Alarmer som kan stilles inn i PowerWatch |
|---|
Enheten er ikke kalibrert |
Ikke-tilkoblet batteri |
Laderfeil, overspenning |
Laderfeil, underspenning |
Lav batterispenning, i batteridrift |
Sikringsfeil ved belastning |
Strømbrudd, forsinkelse 10 sekunder |
Viftefeil, (i tilfelle ekstern tilkoblet vifte) |
Kvalifiseringskrav, installasjon av nettforbindelse
Kvalifiseringskravene varierer mellom land. Tabellen oppsummerer nasjonale krav til henholdsvis fast installasjon og tilkobling av utstyr med stikkontakt
Alternativer på sekundærsiden av produktet, for eksempel 12 V, 24 V eller 48 V DC, er koblet i henhold til de respektive instruksjonene. Arbeidet med nettverkstilkoblingen av produktet skal utføres i samsvar med nasjonale kvalifikasjonskrav
Tillatelseskrav for installasjon | Fast installasjon (230 V AC) | Plugg | Annet. info |
|---|---|---|---|
Sverige | ✔ | ✗ | Fast installasjon kan utføres av teknikere, men skal være under ansvar av en kompetent installatør. (Elektrisk sikkerhetslov, SS 436 40 00) Pluggen kan kobles til uten autorisasjon. |
Norge | ✔ | ✔ | Krav til kvalifiserte elektrikere også for utstyr med stikkontakt i faste installasjoner. (NOK 400, DSB |
Finland | ✔ | ✗ | Pluggen kan kobles til uten autorisasjon. (Tukes, SFS 6000) |
Danmark | ✔ | ✗ | Pluggen kan kobles til uten autorisasjon. (Sikkerhetsstyret) |
Tyskland | ✔ | ✗ | Alle faste installasjoner krever en kvalifisert elektriker i henhold til VDE 0100. Stikkontakter kan kobles til uten autorisasjon, men bare av person med grunnleggende elektrisk kunnskap ("Elektrotechnisch unterwies") |
Referansetabell: miljøklasser i henhold til EN 50130-5 (referert til i EN 50131-6)
Klasse | Type | Temperaturområde |
|---|---|---|
Miljøklasse 1 | Oppvarmet innendørs (type kontor/bolig). | +5° C til+40° C |
Miljøklasse 2 | Vanligvis innendørs (type lager/trapperom, ikke temperaturkontrollert). | -10° C til+40° C |
Miljøklasse 3 | Beskyttet utendørs. | -25° C til+50° C |
Miljøklasse 4 | Generelt utendørs. | -25° C til+60° C |
Referansetabell: produsentens oppgitte levetid og anbefalt batteribytte
Batteritype (designlevetid)[a] | Batteriutskiftningstid ved normal drift, +20° C. | Utskifting under varm drift, +30° C | Utskifting under varm drift, +40° C | ||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
3 - 5 år | 2 - 3 år | 1 - 1,5 år | 0,5 - 0,75 år | ||||||||||||||||||||||||||||||||||||||||||||||
6 - 9 år | 5 - 6 år | 2,5 - 3 år | 1,2 - 1,5 år | ||||||||||||||||||||||||||||||||||||||||||||||
10 - 12 år | 6 - 7 år | 3 - 3,5 år | 1,5 - 1,75 år | ||||||||||||||||||||||||||||||||||||||||||||||
15+ år | 10 - 12 år | 5 - 6 år | 2,5 - 3 år | ||||||||||||||||||||||||||||||||||||||||||||||
[a] Gyldig i tilfelle helt ubrukt batteri lagret under optimale forhold. | |||||||||||||||||||||||||||||||||||||||||||||||||
Reserver driftstider for ulike alarmklasser - oversikt
Alarmklasse | Reservedriftstid ved strømbrudd | Maksimalt antall timer lading av batterier (80 %) |
|---|---|---|
EN54-4 | - | 24 timer |
SBF110:8 | 30 t + 10 min | 24 timer |
EN50131-6 klasse 1-2 | 12 timer | 72 timer |
EN50131-6 klasse 3 | 24 timer | 24 timer |
SSF1014 Alarmklasse 1/2 | 12 timer | 72 timer |
SSF1014 Alarmklasse 3/4 | 30 t (i urbane områder) / 60 t (ikke-urbane områder) | 24 timer |
Tabellen viser reservedriftstid og batteriladingskrav for ulike alarmklasser.
Om disse dataene
All informasjon publiseres med forbehold om mulige feil. Informasjonen oppdateres uten forvarsel. Oversettelse er ikke faktasjekket/språksjekket og skal ikke brukes som grunnlag eller for beregninger. Se den svenske originalen for korrekt informasjon. |
Publiseringsdato 2026-06-29
Adresse og kontaktopplysninger
Milleteknik AB |
Ögärdesvägen 8 B |
S-433 30 Partille |
Sverige |
+46 31 340 02 30 |
info@milleteknik.se |
www.milleteknik.se |
[1] Oversettelser på andre språk enn svensk er kun veiledende og ikke trygt gjennomgått. Oversettelse bør alltid kontrolleres mot den svenske originalen for å sikre nøyaktig informasjon
