Tietoja NEO:sta

NEO:ta käytetään tavallisesti turvatiloissa, joissa vaatimukset ovat korkeammat koskien enemmän toimintoja, hälytystoimintoja, pidemmät varakäyttöajat tai kun akkuvarmistuksen on kestettävä suurempia kuormituksia.

Tietoja tämän asiakirjan kääntämisestä

Käyttöohje ja muut asiakirjat ovat ruotsiksi alkuperäiskielellä. Muut kielet voivat olla konekäännettyjä ja/tai niitä ei ole tarkistettu, virheitä saattaa ilmetä.

Lue tämä ensin!

Jos mahdollista, jätä 100 mm vapaata tilaa.

Järjestelmä on tarkoitettu käytettäväksi valvotussa sisäympäristössä.

Vain valtuutetut henkilöt saavat asentaa ja huoltaa järjestelmää.

Asentajan vastuulla on, että järjestelmä soveltuu aiottuun käyttöön.

Järjestelmän mukana tulevat asiakirjat on säilytettävä siinä tai sen välittömässä läheisyydessä.

Ilmanvaihtoa ei saa peittää. Verkkojännite tulee katkaista asennuksen ajaksi.

Kaikki tiedot voivat muuttua.

Asentamalla tämän tuotteen asentaja tunnustaa ja hyväksyy tämän tuotteen rajoitukset tässä oppaassa kuvatulla tavalla.

Käyttöohjeet alkuperäisessä.

Osaluettelo

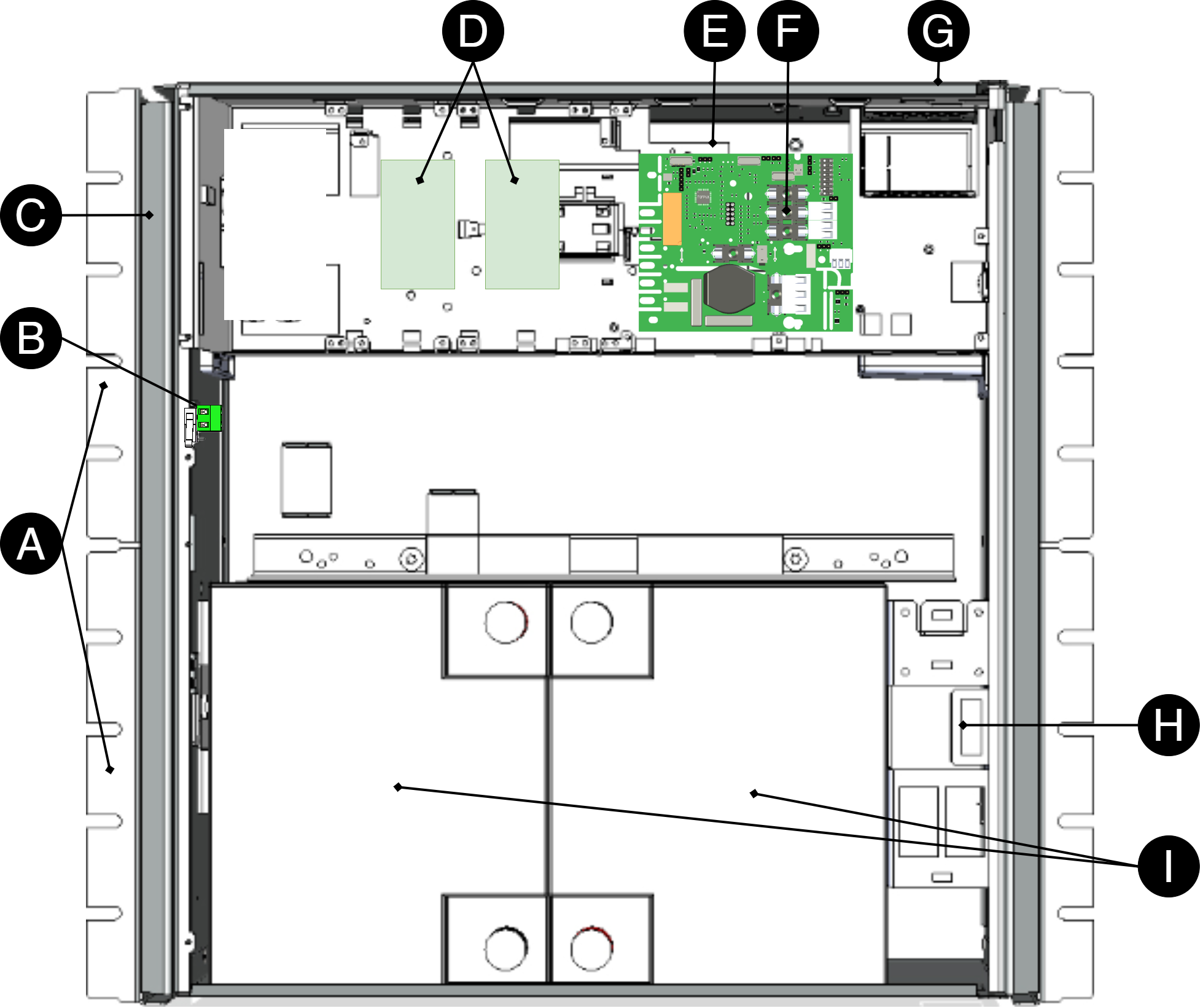

Komponenttien yleiskatsaus NEO FLX L

RCO_FLX_L_komponetoeversikt_utan_batteribox.pdf
Taulu 1. Komponenttien yleiskatsaus

Kirjain

Selitys

A

Käännettävä konsoli seinään tai 19" telineeseen asennettavaksi.

B

Valinnainen: Suojakytkin

C

Kaappi jauhemaalattua metallilevyä.

D

Tilaa valinnaisille korteille

E

Virtalähde, joka sijaitsee takana joissakin kokoonpanoissa.

F

Kaapeliläpiviennit.

G

Emolevy.

H

Lukittava ovi.

I

Paikka akuille.



Kotelo

Yleiset kokoonpano-ohjeet

Asennus - seinäasennus

  • Kotelo on asennettava pystysuoraan.

  • Hyvän ilmanvaihdon varmistamiseksi kotelon ylä- ja sivuilla on oltava vähintään 100 mm vapaata tilaa. Älä estä ilman virtausta sivuilla

  • Laite on asennettava mukavalle työskentelykorkeudelle, normaalisti välillä 1,4 - 1,8 m.

  • Suositeltava etäisyys ruuvin pään ja seinän välillä tulisi olla 1,5-2 mm.

  • Vältä sijoittamista suoraan auringonvaloon, lähelle lämmönlähteitä tai ympäristöihin, joissa on korkea kosteus tai pöly.

  • Asennuksen on suoritettava sovellettavien asennussääntöjen mukaisesti ja toimivaltaisen asentajan toimesta.

Sisäasennus 19" telineeseen

  • Tuote tulee asentaa standardoituun 19" telineeseen tai kaappiin, jolla on riittävä kantokyky kotelon painoon mukaan lukien paristot.

  • Laite on asennettava mukavalle työskentelykorkeudelle, normaalisti välillä 1,4 - 1,8 m.

  • Laite asennetaan vaakasuoraan telineeseen mukana toimitetuilla telinekorvilla tai vastaavilla kiinnikkeillä.

  • Tarkista, että telineiden pylväät on kohdistettu oikein ja että väli vastaa 19" standardia (465—470 mm pylväiden sisäreunan välillä).

  • Käytä vähintään neljää kiinnityspistettä (kummallakin puolella) telineen korvissa vakaan kiinnityksen takaamiseksi. Suositeltu ruuvikoko on M5 tai M6

  • Asennuksessa on käytettävä häkkimuttereita tai lukituslevyjä varmistaaksesi, että ruuvit istuvat kunnolla.

  • Hyvän ilmanvaihdon saavuttamiseksi laitteen ylä- ja alapuolella on oltava vähintään 100 mm vapaata tilaa. Älä estä ilman virtausta edessä tai takana.

  • Paristot tulee aina sijoittaa ohjeiden mukaan, eivätkä ne saa estää tuuletusaukkoja tai johdotuksia.

  • Asennuksen on suoritettava sovellettavien asennussääntöjen mukaisesti ja toimivaltaisen asentajan toimesta.

Asennus

Käytä sopivia ruuveja seinäkiinnitystä varten, ruuvit eivät sisälly toimitukseen.

Betoniin seinäasennukseen on käytettävä betoniruuveja. Telineeseen asennettaessa käytetään M6: ta, jossa on korimutteri

Ruuvin pituus on säädettävä seinämateriaalin ja kuormituksen mukaan. Määritetty ruuvin pituus on pienin sallittu pituus

Taulu 2. Ruuvaa asennettaessa

Kaspling

Numero

Ruuvi[a]

FLXL

4

Betoniruuvi 5,0×40 mm

[a] Asennusruuvi ei sisälly toimitukseen.



Konsoli

Mukana toimitetut kiinnikkeet voidaan kiinnittää kahdella tavalla: Seinälle asennettaessa kannakkeiden tulee istua taaksepäin, seinää vasten. Kun asennat 19 tuuman telineeseen, konsolin on oltava yksikön edessä.

Taulu 3. Konsoli

Kirje

Selitys

A

Konsoli työnnetään sisään alhaalta ylöspäin. Työnnä yläkiinnike ensin sisään.

B

Klipsi napsahtaa sisään, kun kiinnike on kunnolla paikallaan.



Akut – sijoitus ja kytkentä

Kaavio – akkujen kytkentä, 24 V

Akkukaapelit on asennettu emolevyyn toimituksen yhteydessä. Alla olevissa kuvissa näytetään vain, miten kaapelit kytketään.

  1. 1. Aseta akut kaappiin siten, että akun navat ovat ulospäin, kaapin ovea kohti.

  2. 2. Kytke akkukaapelit akkuun. Punainen kaapeli plussaan ja musta kaapeli miinukseen.

  3. Kytke akun sulake.

  • Jos mahdollista, katkaise verkkojännite akkujen kytkentää ja vaihtamista varten.

Kuva 1. Varmennusakun akkujen kytkentäkaavio
Varmennusakun akkujen kytkentäkaavio

Kytke akkukaapelit oikeisiin napoihin. Kytkentävirhe voi vahingoittaa laitetta.



Taulu 4. Sähköjärjestelmä

Ei.

Selitys

1

Akku 2.

2

Akun sulake.

3

Akku 1.

4

Tuleva verkkojännite, 230 V AC.

5

Tasasuuntaaja 24 V DC.

6

Kuorma, 24 V DC.



Huomaa, kun kytket akkuja

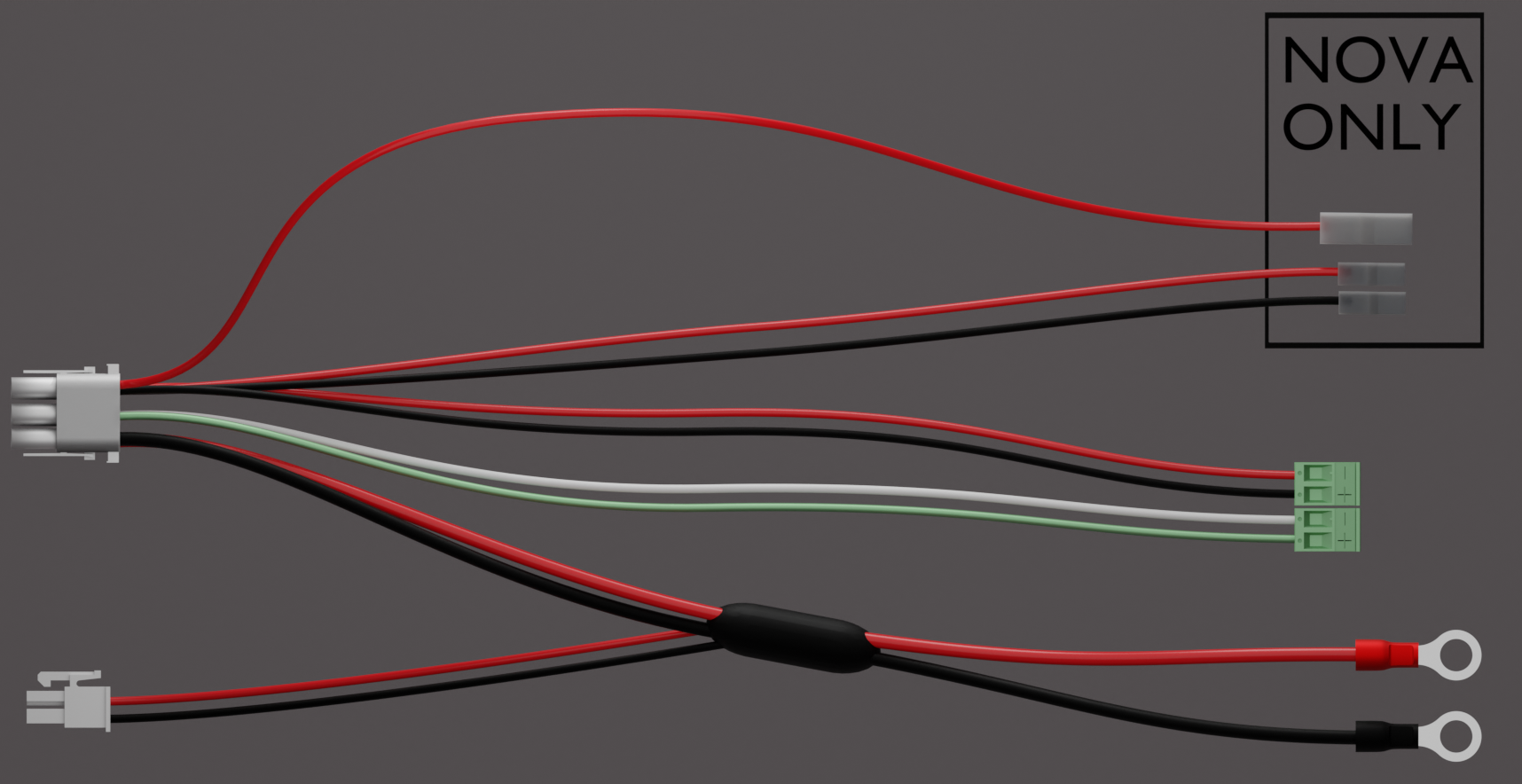

Kun liität akkuja NEO:hon, litteillä nastoilla varustettuja kaapeleita ei saa käyttää. Kuvassa "NOVA ONLY"


Emolevyn kuvaus

Suorita kytkennät tässä järjestyksessä

Mahdollisten oikosulkuvaurioiden välttämiseksi kytkennät emolevyyn on tehtävä tässä järjestyksessä.

Taulu 5. Kytke tässä järjestyksessä

Nro

Selitys

1

Kytke hälytys.

2

Kytke kuorma

3

Kytke akut

4

Kytke verkkovirta.

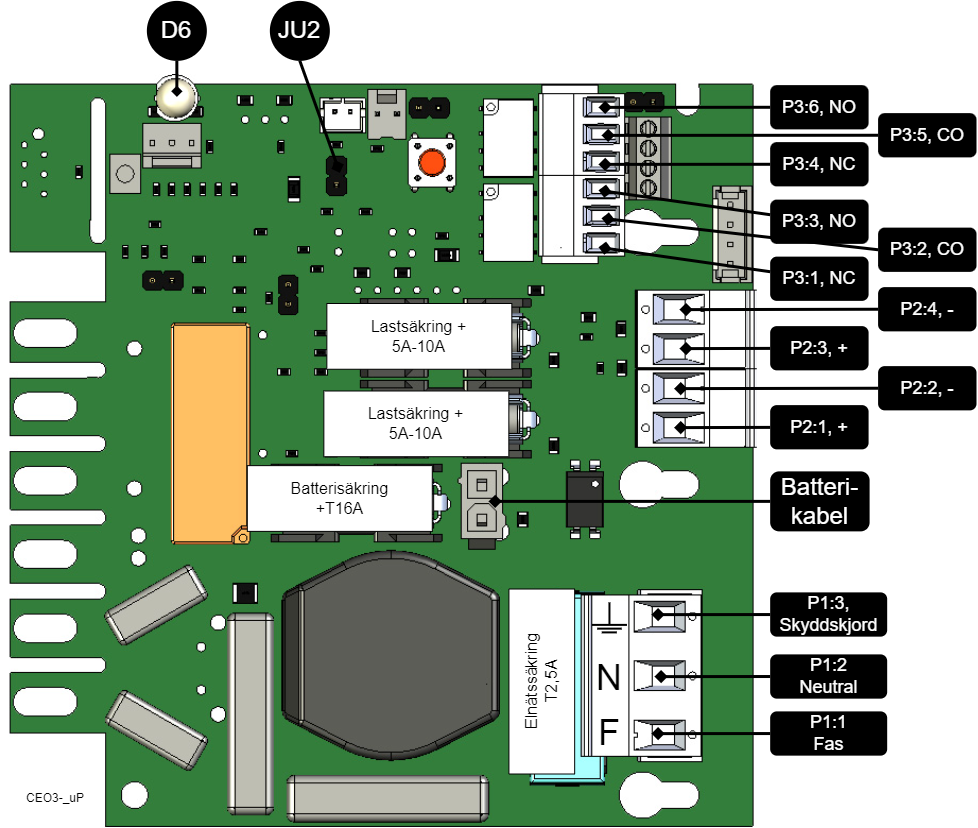

Kuva 2. Lyhyt kuvaus: CEO3 uP
Lyhyt kuvaus: CEO3 uP


Piirilevyllä

Selitys

D6

Ilmaisindiodi.

JU2

Puskuri hälyttimen ohjaukseen. Alentaa hälytysrajaa siltauksen aikana.

P1:1-3

Verkkoliitäntä, F, N, PE.

P2:1-2

Lataa lähtö, + / -.

P2:3-4

Lataa lähtö, + / -.

P3:1-3

Hälytyslähtö, NC, CO, NO.

P3:4-6

Hälytyslähtö, NC, CO, NO.

Yhdistä hälytys P3:een

Hälytin on kytketty liittimeen P3

Taulu 6. Liitä hälytin P3

P3:1-6

Selitys

Sähkökatkon hälytys

P3:1

NC

P3:2

CO

P3:3

EI

summerihälytys*

P3:4

NC

P3:5

CO

P3:6

NO



Kokonaishälytys: Sulake rikki kuorman aikana, sulake rikki ulkoisesta jakolevystä, akun sulake rikki, pariston jännite alhainen akkukäytössä, akkuja ei ole kytketty, ylijännite.

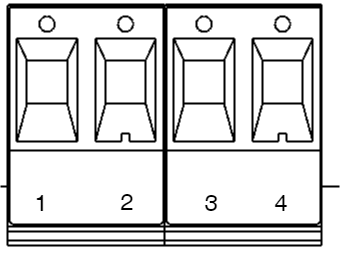

Kuormaliitännät

Taulu 7. Kuormaliitännät

Piirilevyn numero

Selitys

P2:1

Liitäntä kuormalle 1+.

P2:2

Liitäntä kuormalle 1 -.

P2:3

Liitäntä kuormalle 2+.

P2:4

Liitäntä kuormalle 2 -.



Maksimivirta

Enimmäisvirtaa ei saa ylittää. Enimmäisvirta on ilmoitettu laitteen tyyppikilvessä.

Vaara

Verkkojännite on kytkettävä pois päältä, kun työskennellään kuorittujen kaapeleiden kanssa. Asentajan vastuulla on varmistaa, että hän on valtuutettu kytkemään 230 V laitteeseen. Suurin johdinala on 4 mm2

Kytke verkkovirta emolevyn riviliittimeen.

Ennen kytkemistä syöttöpiiri on irrotettava ja jännitteetön. Varmista, että johtimen pinta-ala ja kaapelityyppi täyttävät sovellettavat asennussäännöt ja että vedonpoisto- ja eristystasot täyttävät 230 V:n vaihtovirtalaitteiden vaatimukset

Liitännän jälkeen kaikki ruuviliitännät on tarkistettava ja kiristettävä. Kiristäminen saa tapahtua vasta sen jälkeen, kun mekaaninen suojaus, korkit ja kotelo on koottu uudelleen ja ne ovat standardin EN 62368-1 mukaisen kosketussuojauksen mukaisia

Kiinnitä F ja N nippusiteillä.

Tärkeää

Suojamaa (PE) on kytkettävä emolevyn PE-liittimeen. Emolevy maadoittuu kotelon kiinnityspisteiden kautta, mikä varmistaa potentiaalintasauksen piirilevyn ja kotelon välillä. Myös kansi on maadoitettu kannen ja kotelon välisellä maadoituskaapelilla tai -punoksella jatkuvuuden ja EMC-suojauksen varmistamiseksi.

Verkkojohdot on pidettävä erillään muista johdotuksista EMC-häiriöiden välttämiseksi.

Suojamaadoitus (PE) on kytkettävä emolevyn PE-liittimeen. Emolevy maadoitetaan kotelon kiinnityspisteiden kautta, mikä varmistaa oikean potentiaalintasauksen piirilevyn ja kotelon välillä. Myös kansi on maadoitettu kannen ja kotelon välisellä maadoituskaapelilla / maadoituspunoksella jatkuvuuden ja EMC-toiminnan ylläpitämiseksi.

Tarkista, että piirilevyn merkintä vastaa liittimen kaapelijärjestystä.

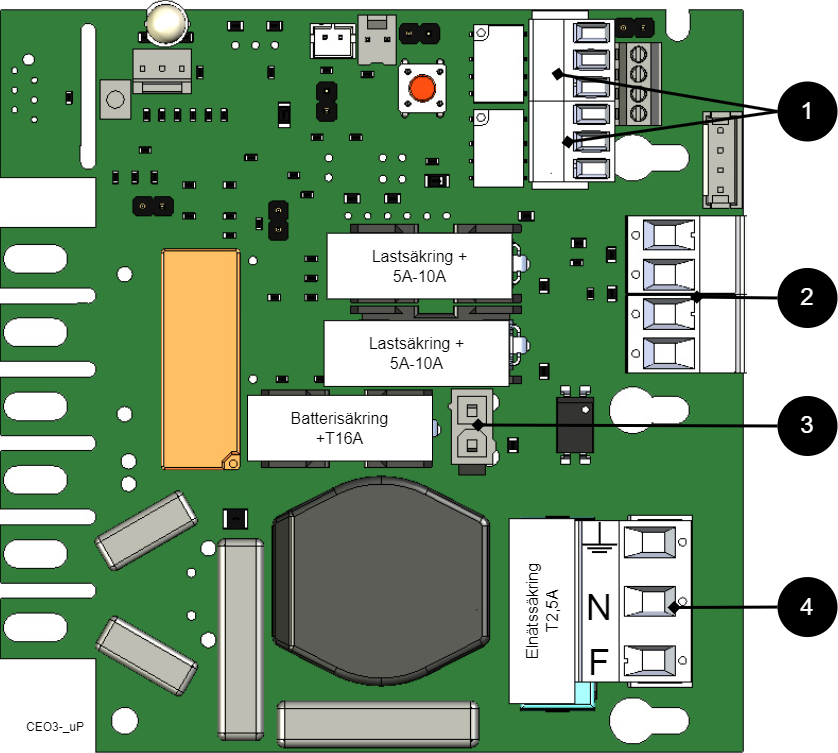

Kuva 3. Verkkovirran kytkeminen emolevyyn
Verkkovirran kytkeminen emolevyyn

Kytke verkkojohdot riviliittimeen ennen kuin kiinnität sen takaisin emolevyyn. Varmista L ja N nippusiteillä.



Taulu 8. Verkkovirran liitännät

Kirjain

Selitys

L

Vaihe

N

Nolla

PE

Suojamaa



Ohjaa hälytysrajaa

Akkukäytön alhaisen akkujännitteen hälytystä voidaan ohjata.

Varokkeet

Taulu 10. Sulakkeet.

Laite

Varoke

Tyyppi

Selitys

Kaikki

F1

T2,5A

Sähköverkon varoke

NEO 24V 10A FLX L

F2, F6

T10A

Kuormavaroke +

Kaikki

F7

T16A

Akkuvaroke



Varoitus

Jos sulake vaihdetaan suurempaan kuin laitteen mukana toimitettu sulake, on olemassa omaisuusvahingon vaara.Sulakkeen tehtävänä on suojata kytkettyä kuormaa ja sen kaapeleita vaurioilta ja tulipalolta. Sulaketta ei saa vaihtaa suurempaan virranoton lisäämiseksi.

Käyttöönotto – laitteen käynnistäminen

Suorita kytkennät tässä järjestyksessä

Mahdollisten oikosulkuvaurioiden välttämiseksi kytkennät emolevyyn on tehtävä tässä järjestyksessä.

Taulu 11. Kytke tässä järjestyksessä

Nro

Selitys

1

Kytke hälytys.

2

Kytke kuorma

3

Kytke akut

4

Kytke verkkovirta.



Laite toimii normaalisti, kun kaapin oven ulkopuolella oleva merkkivalo palaa vihreänä. Katso etupaneelin / kaapin oven muut tilailmaisut.

Akkujen latautuminen täyteen voi kestää jopa 72 tuntia.

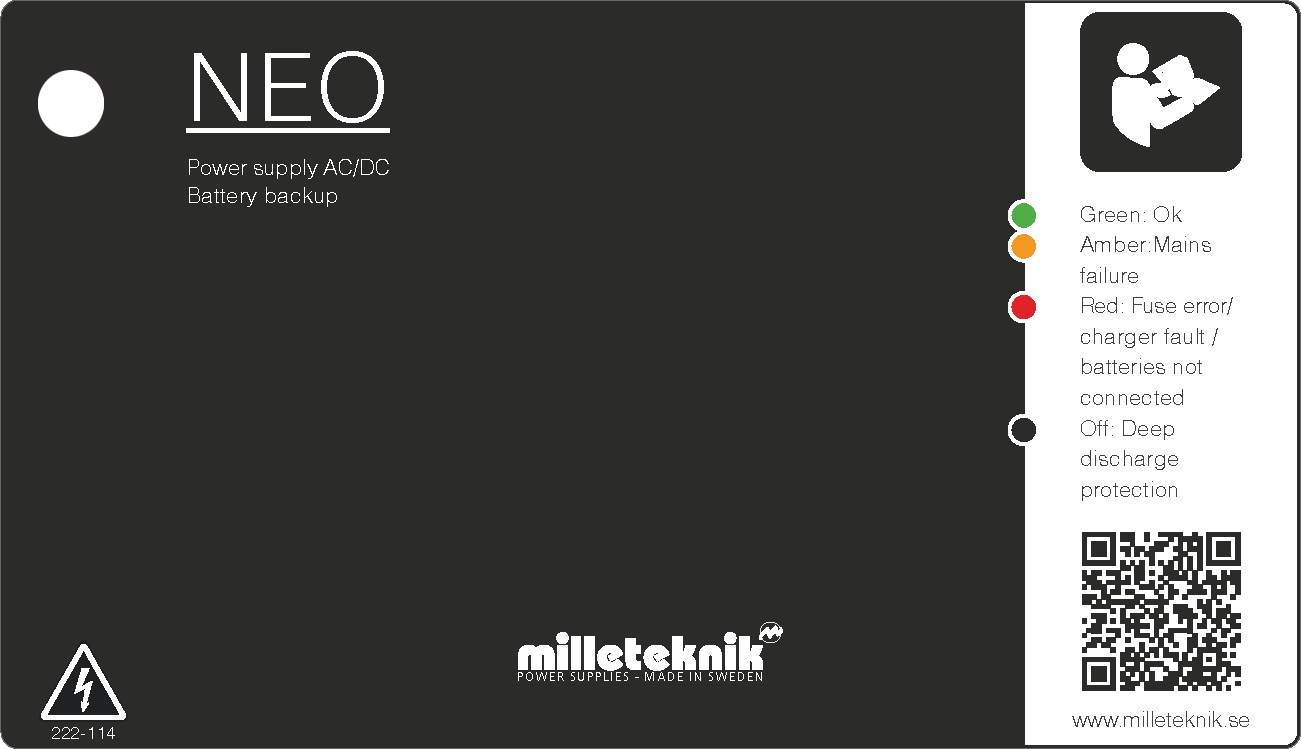

Hälytys näkyy kaapin ovi / indikaattoridiodi

Normaalitilassa merkkivalo palaa tasaisesti vihreänä.

Taulu 12. Merkkivalo näyttää.

Merkkivalo näyttää

Selitys

Vihreä valo

Normaalikäyttö.

Hitaasti vilkkuva vihreä

Ei saatavilla NEO:lle.

Nopeasti vilkkuva vihreä

Ei saatavilla NEO:lle.

Keltainen valo

Nätbortfall.

Hitaasti vilkkuva keltainen

Ei saatavilla NEO:lle.

Nopeasti vilkkuva keltainen

Ei saatavilla NEO:lle.

Punainen valo

Sulakevika / laturivika / akkuja ei ole kytketty.

Hitaasti vilkkuva punainen

Ei saatavilla NEO:lle.

Nopeasti vilkkuva punainen

Ei saatavilla NEO:lle.

Musta / sammunut

Syväpurkaussuojaus aktivoitunut. (Laite on sammunut.)



Kun järjestelmä on otettu käyttöön: Jos merkkivalo ei pala, syväpurkaussuoja on aktivoitunut.

Huomautus

Jos merkkivalo vilkkuu 15 sekunnin välein, akut on ladattu täyteen ja lataus on lepovaiheessa akkujen käyttöiän pidentämiseksi. Jos sähkökatko tapahtuu lepovaiheen aikana, laite siirtyy akkukäyttöön normaalisti.

NEO tuoteseloste

NEO-akkuvaraus, jossa on enemmän hälytystoimintoja

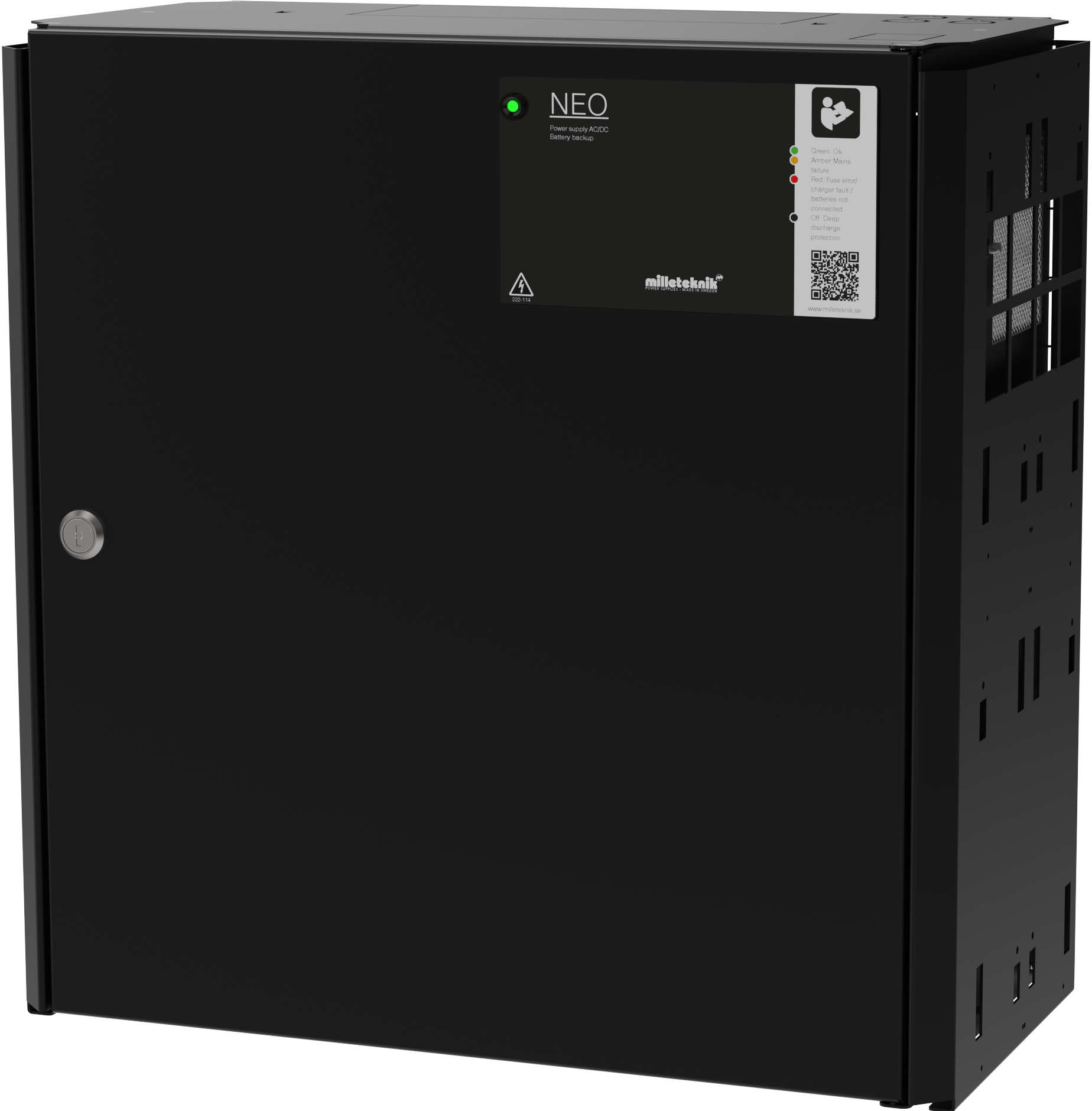

Kuva 4. NEO FLX L
NEO FLX L

NEO FLX L asennetaan seinälle tai 19" telineeseen.



Tekniset tiedot

Näitä teknisiä tietoja voidaan muuttaa ilman erillistä ilmoitusta.

Tuotteen tunnistus

Taulu 13. Nimikeke, osanumero ja E-numero

Nimikeke

Tuotenumero

E-numero (SE)

NEO 24V 10A FLX L

FL01N10224P100

52 136 97



NEO-akkuvarmistus turvaasennuksiin

NEO:ta käytetään tavallisesti turvatiloissa, joissa vaatimukset ovat korkeammat koskien suurempaa joustavuutta, enemmän hälytystoimintoja, pidemmät varakäyttöajat tai kun akkuvarmistuksen on kestettävä suurempia kuormituksia. NEO-sarja tarjoaa ohjatun latauksen (älykäs lataus), mikä tarkoittaa, että kun akut on ladattu täyteen, ne kytketään sähköisesti irti valmiustilaan enintään 20 päiväksi tai kun akut ovat saavuttaneet 26,7 V (24 V). Puramalla akut ja lataamalla niitä jatkuvasti (sen sijaan, että niitä ei koskaan käytettäisi), järjestelmä pidentää akun käyttöikää jopa 50 %. Akut kytkeytyvät automaattisesti tarvittaessa alle 50 mikrosekunnissa.

Joustavuus

NOVA FLX S:ssä voi olla ylimääräinen akkukotelo. NOVA FLX M ja NOVA FLX L 1–4 ylimääräisellä akkukotelolla*. NOVA FLX M ja NOVA FLX L akkuhyllyillä 19" telineessä*. *Akkukotelot ja hyllyt kytketään 9-napaisella liittimellä. Akkukotelossa on tilaa jopa kahdelle 45 Ah:n akulle akkukoteloa kohti. Akkuhyllyissä on tilaa kahdelle 45 Ah:n akulle (Medium) ja jopa kahdelle 150 Ah:n akulle (Large) jokaista akkuhyllyä kohti.

Käyttöalue

NEO syöttää virtaa rakennuksen kulkujärjestelmiin, hälytysjärjestelmiin tai muihin turvatuotteisiin, jotka saavat virran 24 V DC:stä. Virtalähteen tasasuuntaaja muuntaa 230 V DC:n 24 V DC:ksi. Akut, esimerkiksi pääsyjärjestelmä, jatkavat, kun sähköverkko katkeaa. Pitkä käyttöikä, energiatehokas ja tuki on saatavilla, jos jokin menee pieleen, nyt tai 10 vuoden kuluttua.

Kiinteä asennus

Tuote on tarkoitettu kiinteään asennukseen. Asennus tulee teettää valtuutetulla asentajalla.

Määräykset ja sertifioinnit

Määräykset ja sertifioinnit

Taulu 14. Tuote täyttää seuraavat vaatimukset.

EMC:

EMC-direktiivi 2014/30EU

Sähkö:

Pienjännitedirektiivi: 2014/35/EU

CE:

CE-direktiivi 765/2008

Konedirektiivi

Tuote on osa sähköjärjestelmiä, siihen sovelletaan asiaankuuluvia sähkö- ja turvallisuusdirektiivejä eikä se ole konedirektiivin (2006/42/EY) mukainen kone.

Ekosuunnittelu

Milleteknikin tuotteet on tarkoitettu ammattikäyttöön, joten ne eivät kuulu suoraan ekosuunnitteluasetuksen (EU 2019/1782) soveltamisalaan. Koska jotkin komponentit voidaan kattaa, paljastamme kuitenkin asiaankuuluvia tietoja antaaksemme asiakkaillemme luottamuksen valintoihinsa



Nimellisarvo

Tehokkuus (%)[a]

Valmiustilan kulutus, tyypillinen (W):

[a] Nimelliskuormituksella.

soptunna_atervinning.ai

Odotettu toiminta-aika sähkökatkoksen sattuessa (uusilla akuilla)

Järjestelmän jännite

Paristojen lukumäärä

Akkutyyppi

Yksikkö +

akkulaatikko*

Ladata:

2 A

Ladata:

4 A

Ladata:

8 A

Ladata:

10 A

Ladata:

14 A

Ladata:

18 A

24 V

2 kpl.

45 Ah

1+0

klo 9 illalla

12 h

4 h

3 h

2 h

1,5 tuntia

24 V

4 kpl.

45Ah (90Ah)

1+1

42 h

klo 20

12 h

8 h

5 h

2,5 tuntia

24 V

6 kpl.

45Ah (135Ah)

1+2

64 tuntia

30 tuntia

15.00

12 h

9 h

6 h

24 V

8 kpl.

45 Ah (180 Ah)

1+3

82 h

42 h

klo 20

4 iltapäivällä

12 h

10 h

24 V

10 palaa.

45 Ah (225 Ah)

1+4

108 h

54 h

26 h

klo 20

15.00

kello 1 iltapäivällä

*Esimerkki: 1+2 tarkoittaa, että on 1 vara-akku ja 2 akkukoteloa kytkettynä. 1+0 tarkoittaa, että kyseessä on vara-akku ilman akkukoteloa.

Piirilevy – Tekniset tiedot

Tekniset tiedot, emolevy: CEO3 uP

Taulu 15. Ohjauskortti, akkuvaraus

Tietoja

Selitys

Nimike

CEO3 uP

Tuotekuvaus

CEO 3 on seuraavan sukupolven piirilevy yksinkertaisempia varmennusakkuja varten. Kehittyneitä ominaisuuksia, jotka eivät aiemmin olleet mahdollisia yksinkertaisemmissa varmennusakuissa, on nyt saatavana vakiovarusteena. CEO 3 on yksinkertaisempien varmennusakkujen luotettava sydän, jossa on aiempaa vähemmän komponentteja, mikä vähentää ympäristövaikutuksia.

Mitat

120 x 55 mm x 52 mm

Tehonkulutus:

50 mA

Varokkeet

Katso taulukko: Varokkeet.

Lähdöt

Lähtö: kaksi kuormalähtöä, jotka ovat priorisoituja kuormalähtöjä (= aina jännite).

Varoke

Kuormalähtö: + varokkeella. katso taulukko

Maksimikuorma

Maksimikuorma on 10 A kuormalähtöä kohti (T2A on tehtaalla asennettu), ja kortin kokonaiskuormitus ei saa ylittää 16 A.

Hälytyslähdöt

kaksi

Hälytys

Täyshälytys, verkkokatkos, sulakevika, laturivika, akkuja ei ole kytketty.

Hälytys

Lauennut kuormavaroke, potentiaalivapaa kytkentä. Sulkeva CO/NO.

Ilmaisu

Toimintatilat, hälytykset ja viat ilmaiseva merkkivalo. Toiminnan ilmaisu: yksi merkkivalo kuormalähtöä kohti +/-. Vihreä valo = normaali toiminta.



Ohjaa hälytysrajaa JU2:lla
Ohjaa hälytysrajaa

Akkukäytön alhaisen akkujännitteen hälytystä voidaan ohjata.

Varokkeet
Taulu 17. Sulakkeet.

Laite

Varoke

Tyyppi

Selitys

Kaikki

F1

T2,5A

Sähköverkon varoke

NEO 24V 10A FLX L

F2, F6

T10A

Kuormavaroke +

Kaikki

F7

T16A

Akkuvaroke



Varoitus

Jos sulake vaihdetaan suurempaan kuin laitteen mukana toimitettu sulake, on olemassa omaisuusvahingon vaara.Sulakkeen tehtävänä on suojata kytkettyä kuormaa ja sen kaapeleita vaurioilta ja tulipalolta. Sulaketta ei saa vaihtaa suurempaan virranoton lisäämiseksi.

Virtalähde

Virtalähde - Tekniset tiedot LRS-150-24

Laite:

Tietoja

Selitys

Lähtöjännite

27,3 V

Lähtövirta:

0 A - 6,5 A

Lähtöjännite, aaltoilu

200 mVp-p

Ylijännite

28,8 V - 33,6 V

Lähtöjännite, uudelleenlataus, aaltoilu/virran rajoitus

Alle 0,6 Vp-p

Hyötysuhde:

89 %

Virranrajoitus:

110 % - 140 %

Tasajännite:

+/- 0,5 %

Säätötarkkuus:

+ / - 1,0 %

Tulovirta (230 V)

1,7 A

Verkkojännitteen taajuus

47 Hz- 63 Hz

Verkkojännite

230 V AC - 240 V AC

Nimellisteho

156 W

Lämpötila-alue

-30°C - +70°C

Ilmankosteusalue

20–90 % RH ei tiivistyvä

Virtalähde - Tekniset tiedot RSP-320-24

Laite:

NEO 24V 10A FLX L

Tietoja

Selitys

Lähtöjännite:

27,3 V

Lähtövirta

0 A - 13,4 A

Lähtöjännite, aaltoilu

150 mVp-p

Ylijännite

27,6 V - 32,4 V

Lähtöjännite, uudelleenlataus, aaltoilu/virran rajoitus

Alle 1,2 Vp-p

Hyötysuhde:

89 %

Virranrajoitus:

105 % - 135 %

Tasajännite:

+/- 0,5 %

Säätötarkkuus:

+/- 1,0 %

Tulovirta (230 V)

2 A

Verkkojännitteen taajuus

47 Hz- 63 Hz

Verkkojännite

230 V AC - 240 V AC

Nimellisteho

321,6 W

Lämpötila-alue

-30°C - +70°C

Ilmankosteusalue

20–90 % RH ei tiivistyvä

Teknisten tietojen kotelo

Kotelot - Tekniset tiedot FLX L

Tiedot

Selitys

Nimi

FLX L

Suojausluokka

IP 32

Mitata

Korkeus: 444 mm, leveys 438 mm, syvyys 212 mm

Korkeusyksiköt

10 HE

Asennus

Seinä tai 19" teline

Ympäristön lämpötila

+5...+40 °C. Parhaan akun eliniän saavuttamiseksi: +15...+25 °C.

Ympäristö

Ympäristöluokka 1, sisätilat. 20–90 % Suhteellinen kosteus

Materiaali

Pulverimaalattu pelti

Väri

Musta

Kaapeliläpiviennit, määrä

4

Sopivat akut

2 kpl 12 V, 45 Ah.

Tuuletin

Joo

Linkki uusimpiin tietoihin

Tuotteita päivitetään jatkuvasti, löydät aina uusimmat tiedot verkkosivuiltamme.

NEO serien

Takuu, tuki, valmistusmaa ja alkuperämaa

Takuu

Tuotteella on kahden vuoden takuu ostopäivästä alkaen (ellei toisin sovita). Maksuton tuki takuuaikana on saatavilla osoitteessa support@milleteknik.se tai puhelimitse 031-34 00 230. Takuu ei kata vian paikantamiseen eikä korjatun tai vaihdetun tuotteen asentamiseen liittyvää matka- ja/tai työaikakorvausta. Lisätietoja antaa Milleteknik. Milleteknik tarjoaa tukea tuotteen koko käyttöiän ajan, kuitenkin enintään 10 vuoden ajan ostopäivästä. Jos Milleteknik katsoo, että korjaus ei ole mahdollista, tuote voidaan korvata vastaavalla tuotteella. Tukikustannukset veloitetaan takuuajan päättymisen jälkeen.

Tekninen tuki

Tarvitsetko apua asennuksessa tai kytkemisessä?

Löydät vastaukset moneen kysymykseen osoitteesta: www.milleteknik.se/support

Puhelin: 031-340 02 30, sähköposti: support@milleteknik.se.

Tuki on avoinna: maanantaista torstaihin 8.00-16.00, perjantaisin 8.00-15.00. Suljettu klo 11.30-13.15.

Varaosat

Tukipalvelu vastaa varaosia koskeviin kysymyksiin, katso yhteystiedot yllä.

Tuki takuuajan jälkeen

Milleteknik tarjoaa tukea tuotteen elinkaaren ajan, mutta enintään 10 vuotta ostopäivästä. Vaihtaminen vastaavaan tuotteeseen voi tapahtua, jos valmistaja katsoo, että korjaaminen ei ole mahdollista. Tukikulut lisätään takuuajan päätyttyä.

Kysymyksiä tuotteen suorituskyvystä?

Myynnin puhelinnumero: 031- 340 02 30, sähköposti: sales@milleteknik.se

Ota yhteyttä

Milleteknik AB

Ögärdesvägen 8 B

433 30 Partille

Ruotsi

+46 31-34 00 230

www.milleteknik.se

Valmistusmaa

Ruotsi

Valmistaja

Suunnitteli ja valmistaa Milleteknik AB

Akut

Akut eivät sisälly

Akut myydään erikseen.

45 Ah, 12 V AGM akku

Sopii sisään

Paristojen lukumäärä

NE0 24V 10A FLX L

2

Akkutyyppi

Jännitystä

Ah

Huoltovapaa AGM, lyijyakku.

12 V

45 Ah

Taulu 18. 10+ suunniteltu käyttöikä* akku

Tuotenumero

Sähköpostinumero

Tuotteen nimi

Terminaali

Mitata. Korkeus leveys syvyys

Paino per kappale

Tehdä

MT113-12V45-01

5230546

UPLUS 12V 45Ah 10+ Suunniteltu kestävä akku

M6 pultti

197x165x170 mm

14,5 kg

UPLUS



Osoite ja yhteystiedot

Milleteknik AB

Ögärdesvägen 8 B

S-433 30 Partille

Ruotsi

+46 31 340 02 30

info@milleteknik.se

www.milleteknik.se
