Om NEO
NEO brukes normalt i sikkerhetsanlegg hvor det stilles høyere krav til flere funksjoner, alarmfunksjoner, lengre backupdriftstid eller når batteribackupen må håndtere høyere belastning.
Om oversettelse av dette dokumentet
Brukerhåndbok og andre dokumenter er på originalspråket på svensk. Andre språk kan være maskinoversatt og/eller ikke gjennomgått, feil kan oppstå.
Les dette først!
La om mulig være 100 mm ledig plass.
Systemet er beregnet for bruk i et kontrollert innemiljø.
Kun autoriserte personer skal installere og vedlikeholde systemet.
Det er installatørens ansvar at systemet er egnet til tiltenkt bruk.
Dokumenter som følger med systemet må lagres i det eller i dets umiddelbare nærhet.
Ventilasjon må ikke tildekkes. Nettspenningen bør kobles fra under installasjonen.
All informasjon kan endres.
Ved å installere dette produktet, erkjenner og aksepterer installatøren begrensningene til dette produktet som beskrevet i denne håndboken.
Bruksanvisning i original.
Komponentoversikt

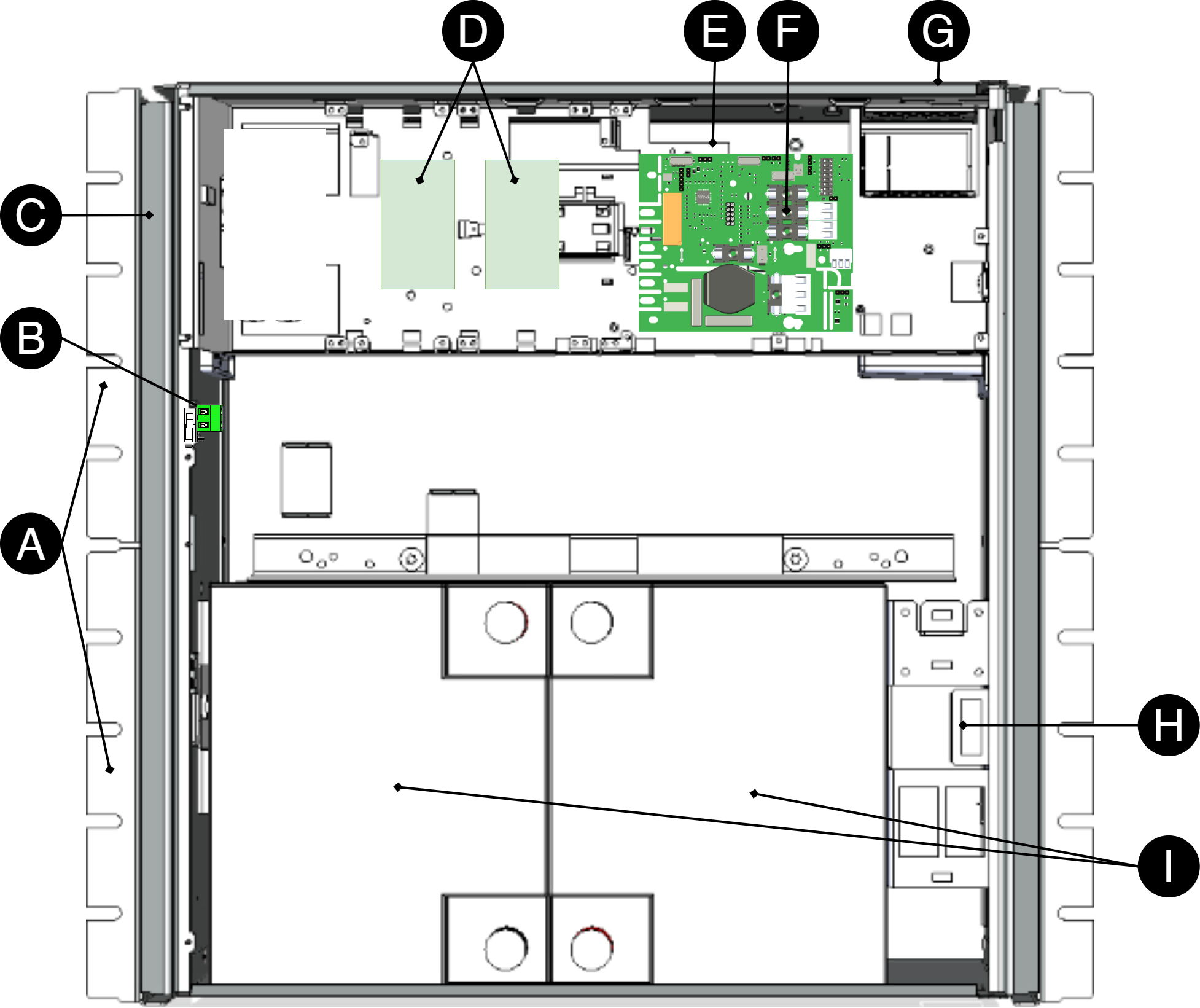

Komponentoversikt NEO FLX L
Bokstav | Forklaring |
|---|---|
A | Braketter for montering på vegg eller i 19" rack. |
B | Valgfritt: Manipuleringsalarm. |
C | Innkapsling i pulverlakkert metall. |
D | Plass til valgfrie kort |
E | Nettaggregat, plassering og type varierer avhengig av konfigurasjon. |
F | Kabelinnføringer. |
G | Hovedkort. |
H | Dør med lås. |
I | Plass til batterier. |
Innkapsling
Generelle monteringsanvisninger
Innendørs veggmontering
Kabinettet må monteres vertikalt.
For god ventilasjon bør det være minst 100 mm ledig plass over og på sidene av kabinettet. Ikke blokker luftstrømmen på sidene
Enheten skal monteres i en behagelig arbeidshøyde, normalt mellom 1,4 og 1,8 m.
Anbefalt avstand mellom skruehode og vegg skal være 1,5-2 mm.
Unngå plassering i direkte sollys, nær varmekilder eller i miljøer med høy luftfuktighet eller støv.
Installasjonen skal utføres i samsvar med gjeldende installasjonsregler og av en kompetent installatør.
Innendørs montering i 19" rack
Produktet skal monteres i et standardisert 19" stativ eller skap med tilstrekkelig bæreevne for vekten av kabinettet inkludert batterier.
Enheten skal monteres i en behagelig arbeidshøyde, normalt mellom 1,4 og 1,8 m.
Enheten er montert horisontalt i stativet med de medfølgende rackørene eller tilsvarende braketter.
Kontroller at stativstolpene er riktig justert og at avstanden tilsvarer 19" standarden (465—470 mm mellom stolpenes innerkant).
Bruk minst fire monteringspunkter (på hver side) på stativørene for stabilt feste. Anbefalt skruestørrelse er M5 eller M6
Ved montering skal burmuttere eller låseskiver brukes for å sikre at skruene sitter godt.
For god ventilasjon bør det være minst 100 mm ledig plass over og under enheten. Ikke blokker luftstrømmen foran eller bak.
Batterier skal alltid plasseres som anvist og må ikke blokkere ventilasjonsåpninger eller ledninger.
Installasjonen skal utføres i samsvar med gjeldende installasjonsregler og av en kompetent installatør.
Montering
Bruk egnede skruer for montering på vegg eller i 19" rack. Skruer for montering på vegg eller i rack inngår ikke.
For veggmontering i betong må betongskruer brukes. For rackmontering brukes M6 med kurvmutter
Skruelengden skal justeres i henhold til veggmateriale og belastning. Den angitte skruelengden er den minste tillatte lengden
Braketter
Medfølgende braketter kan festes på to måter: Ved montering på vegg skal brakettene plasseres i bakkant mot veggen. Ved montering i 19" rack skal brakettene plasseres i forkant på enheten.
Brev | Forklaring |
|---|---|
A | Konsoll skyves inn fra bunnen og opp. Skyv den øverste braketten inn først. |
B | Klipsen klikker inn når braketten sitter riktig. |
Batterier – sette i og koble til
Skjema - Innkobling av batterier, 24 V

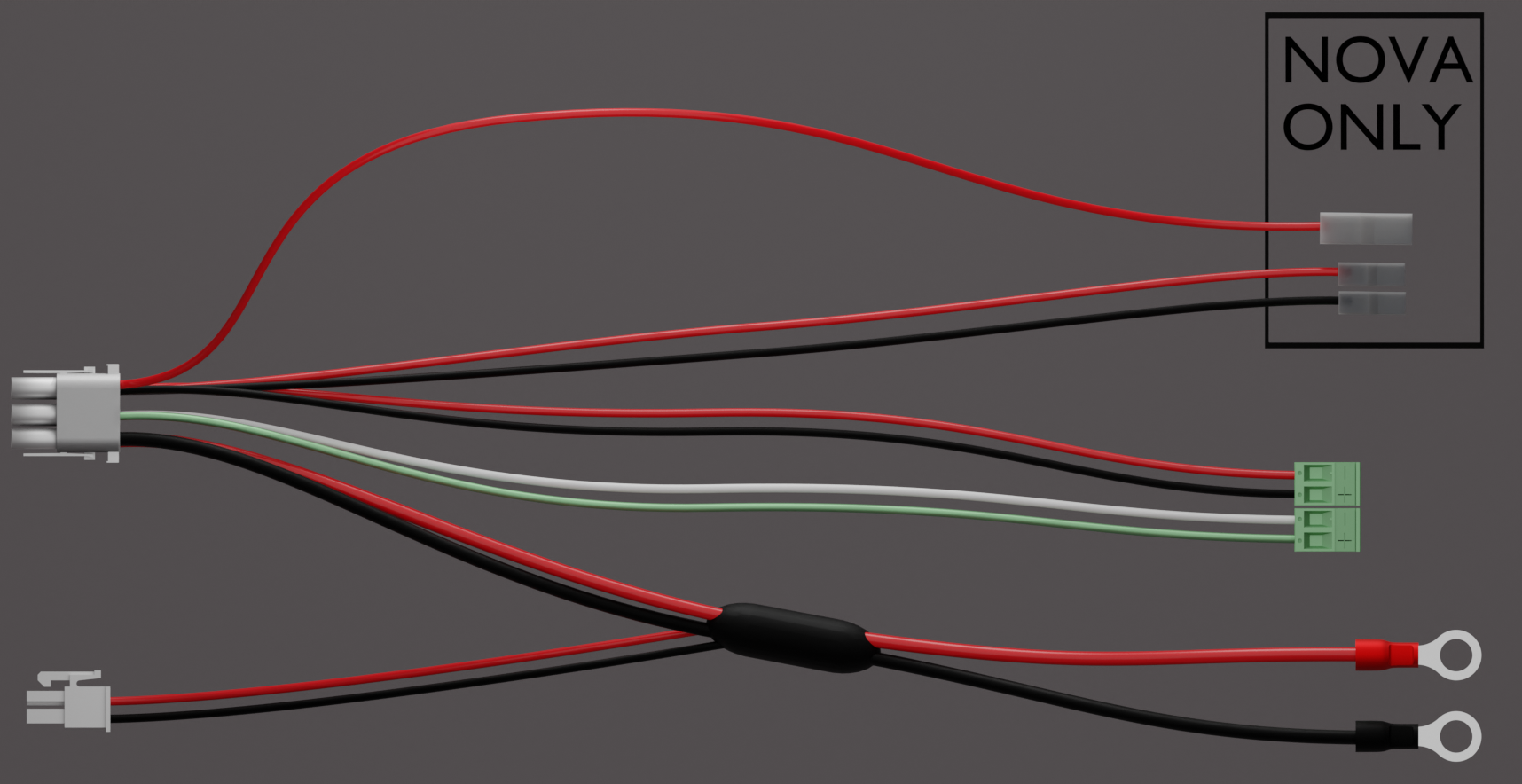

Batterikablene er montert på hovedkortet ved levering. Bildene nedenfor viser hvordan de skal kobles.
1. Plasser batteriene i innkapslingen med batteriterminalene ut mot døren.
2. Koble batterikablene til batteriet. Rød kabel på pluss og svart kabel på minus.
Koble til batterisikring.
• Dersom det er mulig, kobler du fra nettspenningen ved tilkobling eller utskifting av batterier.tte.
Koble batterikabler til riktige terminaler. Feilkobling kan føre til skade på utstyret.
Nei. | Forklaring |
|---|---|
1 | Batteri 2. |
2 | Batterisikring. |
3 | Batteri 1. |
4 | Innkommende nettspenning, 230 V AC. |
5 | Likrikter 24 V DC. |
6 | Last, 24 V DC. |
Legg merke til når du kobler til batterier
Ved tilkobling av batterier til NEO skal det ikke brukes kabler med flate pinner. På bildet merket med "NOVA ONLY"

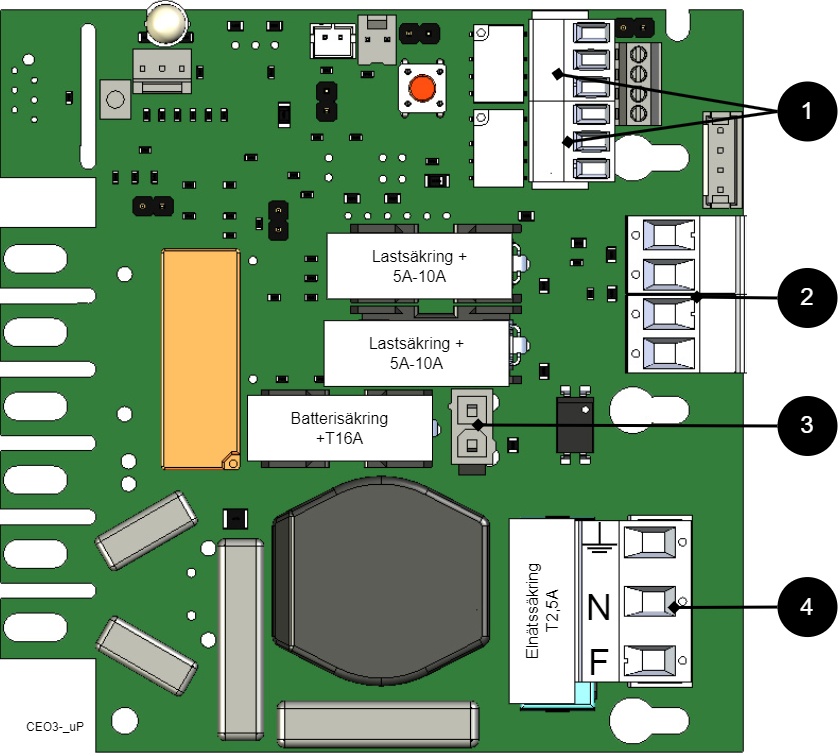

Hovedkortbeskrivelse
Koble til i denne rekkefølgen
For å minimere risikoen for feil som kan oppstå i forbindelse med kortslutning, skal tilkoblinger til hovedkort skje i denne rekkefølgen.
Nr | Forklaring |
|---|---|
1 | Koble til alarm. |
2 | Koble til last. |
3 | Koble til batterier. |
4 | Koble til strømnett. |

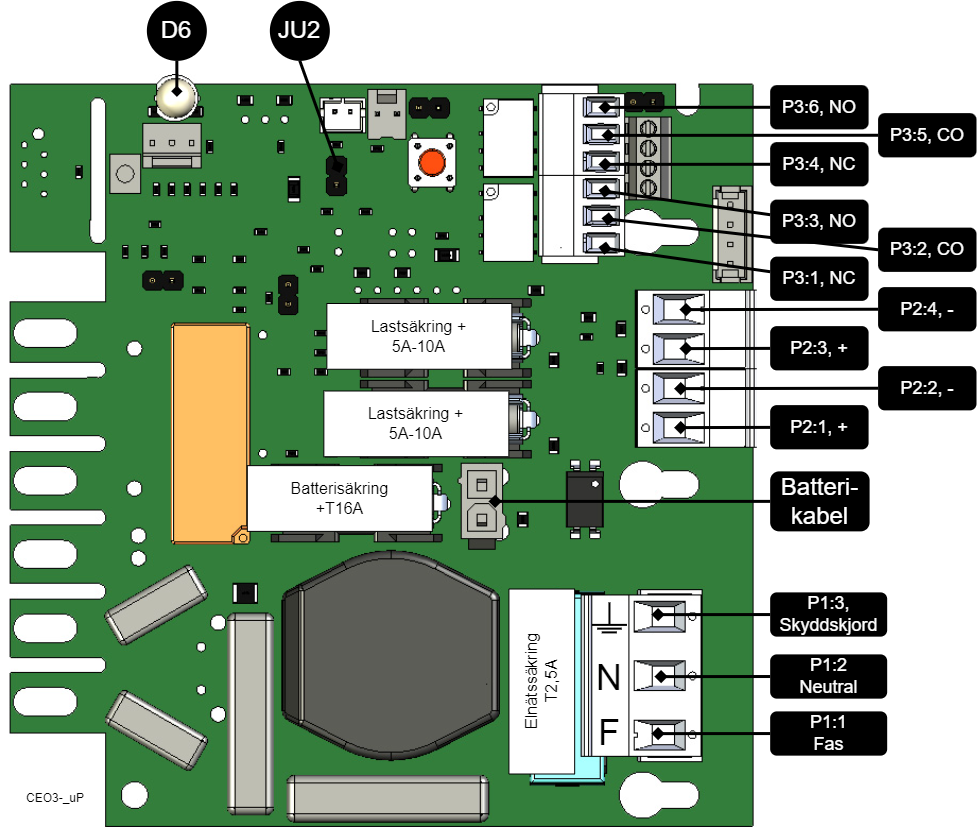

På kretskortet | Forklaring |
|---|---|
D6 | Indikatordiode. |
JU2 | Jumper for alarmstyring. Senker alarmgrensen ved brobygging. |
P1:1-3 | Nettforbindelse, F, N, PE. |
P2:1-2 | Last ut, + / -. |
P2:3-4 | Last ut, + / -. |
P3:1-3 | Alarmutgang, NC, CO, NO. |
P3:4-6 | Alarmutgang, NC, CO, NO. |
Koble til alarm på P3
Alarm kobles til klemme P3
P3:1-6 | Forklaring |
|---|---|
Strømbruddsalarm | |
P3:1 | NC |
P3:2 | CO |
P3:3 | NO |
summer alarm* | |
P3:4 | NC |
P3:5 | CO |
P3:6 | NO |
Totalalarm: Ødelagt sikring ved belastning, ødelagt sikring fra eksternt fordelingstavle, ødelagt batterisikring, lav batterispenning i batteridrift, batterier ikke tilkoblet, overspenning.

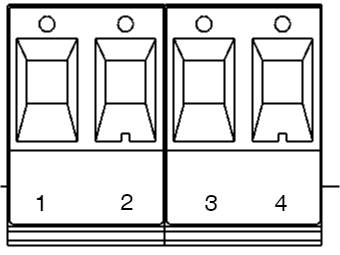

Koble til last
Nummer på kretskort | Forklaring |
|---|---|
P2:1 | Tilkobling for last 1 +. |
P2:2 | Tilkobling for last 1 -. |
P2:3 | Tilkobling for last 2 +. |
P2:4 | Tilkobling for last 2 -. |
Maksstrøm
Maksimal strøm må ikke overskrides. Maksstrøm er angitt på navneskilt på enheten.
Fare
Nettspenningen må kobles fra ved arbeid med strippete kabler. Det er installatørens ansvar å sørge for at riktig kompetanse er tilgjengelig for å koble 230 V til aggregatet. Maks kabelareal er 4 mm2

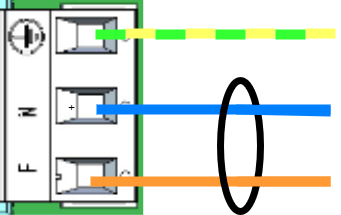

Koble strømnett til hovedkort med terminalblokk
Før tilkobling skal forsyningskretsen kobles fra og spenningsfri. Kontroller at lederområdet og kabeltypen oppfyller gjeldende installasjonsregler, og at strekkavlastnings- og isolasjonsnivåene oppfyller kravene for 230 V AC-
Etter tilkobling skal alle skrueforbindelser kontrolleres og strammes. Spenning skal bare skje etter at mekanisk beskyttelse, lokker og hus er montert på nytt og er i samsvar med kontaktbeskyttelsen i henhold til
Sikre F og N med kabelbånd.
Viktig
beskyttende jorden (PE) skal kobles til PE-terminalen på hovedkortet. Hovedkortet er jordet via monteringspunktene i kabinettet, noe som sikrer riktig potensiell utjevning mellom PCB og kabinett. Dekselet er også jordet gjennom jordkabel/jordflette mellom deksel og kabinett for å opprettholde kontinuitet og EMC-funksjon
Nettledninger må holdes atskilt fra andre ledninger for å unngå EMC-forstyrrelser.
Beskyttelsesjordingen (PE) skal kobles til PE-klemmen på hovedkortet. Hovedkortet jordes via monteringspunktene i kapslingen, noe som sikrer korrekt potensialutjevning mellom kretskortet og kapslingen. Dekselet er også jordet via en jordingskabel / jordingsflette mellom deksel og kapsling for å opprettholde kontinuitet og EMC-funksjon.
Kontroller at markeringen på kretskortet samsvarer med kabelrekkefølgen på klemmen.
Koble strømnettkablene til terminalblokken før denne settes tilbake på hovedkortet. Sikre L (F) og N med buntebånd.
Bokstav | Forklaring |
|---|---|
L | L=Line |
N | Null |
PE | Vernejord |
Styring av alarmgrense
Alarm for lav batterispenning i batteridrift kan styres.
Sikringer
Enhet | Sikringer | Type | Forklaring |
|---|---|---|---|
Samtlige | F1 | T2,5A | Elnettsikring |
NEO 24V 10A FLX L | F2, F6 | T10A | Lastsikring + |
Samtlige | F7 | T16A | Batterisikring |
Advarsel for utskifting av sikringer (A)
Dersom det benyttes større sikringer enn det enheten leveres med, medfører dette en skaderisiko. Sikringens oppgave er å beskytte tilkoblet last og tilhørende lastkabler mot skade og brann. Det er ikke mulig å bytte til en større sikring for å øke strømuttaket.
Idriftsettelse – slik starter du enheten
Koble til i denne rekkefølgen
For å minimere risikoen for feil som kan oppstå i forbindelse med kortslutning, skal tilkoblinger til hovedkort skje i denne rekkefølgen.
Nr | Forklaring |
|---|---|
1 | Koble til alarm. |
2 | Koble til last. |
3 | Koble til batterier. |
4 | Koble til strømnett. |
Enheten fungerer normalt når LED på utsiden av døren lyser grønt. Se frontpanel / dør for andre statusindikasjoner.
Det kan ta opptil 72 timer før batteriene er fulladet.
Alarm vises på dør / LED
Ved normal drift lyser LED-en grønt.
 |
Alarm som vises på dør / LED | Forklaring |
|---|---|
Lyser grønt | normal drift |
Langsomme grønne blink | Ikke tilgjengelig for NEO. |
Hurtige grønne blink | Ikke tilgjengelig for NEO. |
Lyser gult | Virtahäiriö. |
Langsomme gule blink | Ikke tilgjengelig for NEO. |
Hurtige gule blink | Ikke tilgjengelig for NEO. |
Lyser rødt | Sikringsfeil / laderfeil / batterier ikke tilkoblet. |
Langsomme røde blink | Ikke tilgjengelig for NEO. |
Hurtige røde blink | Ikke tilgjengelig for NEO. |
Svart / lyser ikke | Dyputladingsbeskyttelse er aktivert. (Enheten har stengt av.) |
Når systemet er i drift: Dersom LED-en ikke lyser, er dyputladningsbeskyttelse er aktivert.
Notat
Hvis indikatorlampen blinker hvert 15. sekund, er batteriet fulladet og ladingen er i hvilefase for å forlenge batteriets levetid. I tilfelle strømbrudd i hvilefasen, bytter batteribackupen til batteridrift som vanlig
NEO produktark
NEO Batteribackup med flere alarmfunksjoner

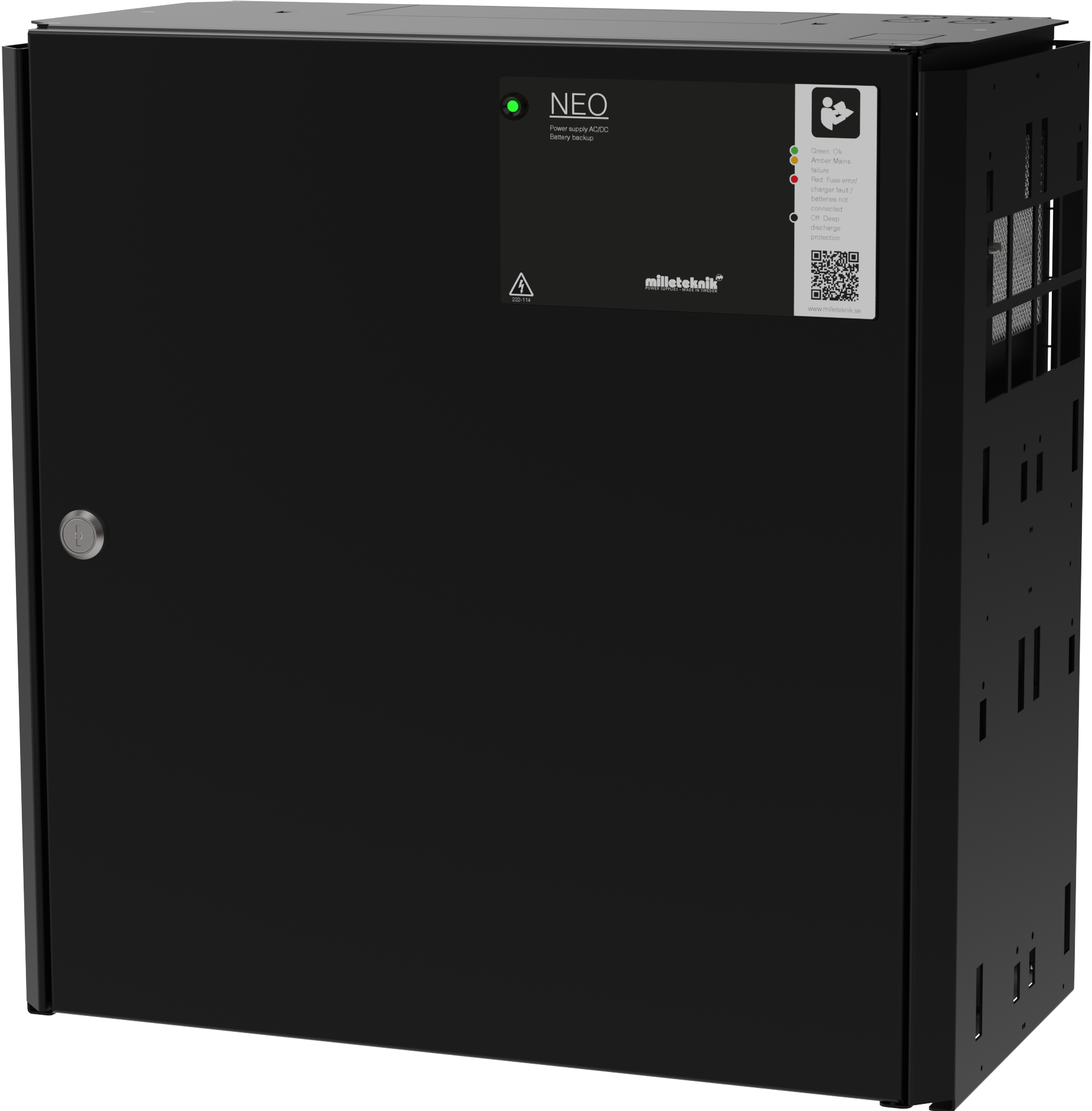

NEO FLX L monteres på vegg eller i et 19" stativ.
Tekniske spesifikasjoner
Disse tekniske spesifikasjonene kan endres uten varsel.
Produktidentifikasjon
Betegnelse | Varenr. | E-nummer (SE) |
|---|---|---|
NEO 24V 10A FLXL | FL01N10224P100 | 52 136 97 |
NEO batteri backup for sikkerhetsinstallasjoner
NEO brukes normalt i sikkerhetsanlegg hvor det stilles høyere krav til større fleksibilitet, flere alarmfunksjoner, lengre backupdriftstid eller når batteribackupen må håndtere høyere belastning. NEO-serien tilbyr kontrollert lading (intelligent lading), som betyr at når batteriene er fulladet, vil de kobles fra elektronisk for standby-modus i opptil 20 dager eller når batteriene har nådd 26,7 V (24 V). Ved å lade ut batteriene og lade dem kontinuerlig (i stedet for aldri å bli brukt), forlenger systemet batterilevetiden med opptil 50 %. Batteriene kobles automatisk til på mindre enn 50 mikrosekunder ved behov.
Fleksibilitet
NEO FLX S kan ha en ekstra batteriboks. NEO FLX M og NEO FLX L med 1-4 ekstra batteribokser. NEO FLX M og NEO FLX L med batterihyller i 19" stativ*. *Batteriboksene og hyllene kobles til via en 9-pinners kontakt. Batteriboksen har plass til inntil 2 stk. 45 Ah batterier per batteriboks. Batterihyller har plass til 2 stk. 45 Ah batterier (Medium) og inntil 2 stk. 150 Ah batterier (Large) per hver batterihylle.
Bruksområde
NEO leverer strøm til tilgangssystemer, alarmsystemer eller andre sikkerhetsprodukter i en bygning som drives av 24 V DC. Likeretteren i strømforsyningen konverterer 230 V DC ned til 24 V DC. Batterier, for eksempel tilgangssystemet, fortsetter når strømnettet går ned. Lang levetid, energieffektiv og støtte er tilgjengelig hvis noe går galt, nå eller om 10 år.
Fast installasjon
Produktet er beregnet for fast installasjon. Installasjon skal utføres av autorisert installatør.
Regelverk og sertifiseringer
Krav som produktet oppfyller
EMC: | EMC-direktivet 2014/30EU |
El: | Lavspenningsdirektivet: 2014/35/EU |
CE: | CE-direktivet ifølge: 765/2008 |
Maskindirektivet | Produktet er en del av elektriske systemer, er underlagt relevante elektriske og sikkerhetsdirektiver og er ikke en maskin i henhold til maskindirektivet (2006/42/EF). |
Økodesign | Milletekniks produkter er beregnet for profesjonell bruk og er derfor ikke direkte omfattet av miljødesignforordningen (EU 2019/1782). Siden enkelte komponenter kan dekkes, avslører vi likevel relevant informasjon for å gi våre kunder tillit til deres valg |
Forventet driftstid ved strømbrudd (nye batterier)
Systemspenning | Antall batterier | Batteritype | Enhet + batteriboks* | Last: 2 A | Last: 4 A | Last: 8 A | Last: 10 A | Last: 14 A | Last: 18 A |
|---|---|---|---|---|---|---|---|---|---|
24 V | 2 stk. | 45 Ah | 1+0 | 21 h | 12 h | 4 h | 3 h | 2 h | 1,5 h |
24 V | 4 stk. | 45 Ah (90 Ah) | 1+1 | 42 h | 20 h | 12 h | 8 h | 5 h | 2,5 h |
24 V | 6 stk. | 45 Ah (135 Ah) | 1+2 | 64 h | 30 h | 15 h | 12 h | 9 h | 6 h |
24 V | 8 stk. | 45 Ah (180 Ah) | 1+3 | 82 h | 42 h | 20 h | 16 h | 12 h | 10 h |
24 V | 10 stk. | 45 Ah (225 Ah) | 1+4 | 108 h | 54 h | 26 h | 20 h | 15 h | 13 h |
*Eksempel: 1+2 betyr at det er 1 batteribackup med 2 batteribokser tilkoblet. 1+0 betyr at det er en batteribackup uten batteriboks. | |||||||||
Kretskort - Tekniske data
Tekniske data, hovedkort: CEO3 uP
Info | Forklaring |
|---|---|
Artikkelbetegnelse | CEO3 uP |
Produktbeskrivelse | CEO 3 er neste generasjons kretskort for enklere batteribackup-er. Avanserte funksjoner som tidligere ikke var mulige i enklere batteribackup-er, er nå tilgjengelige som standardutførelse. CEO 3 er en driftssikker kjerne i enklere passersystemer, med færre komponenter enn tidligere, hvilket reduserer miljøpåvirkningen. |
Mål | 120 x 55 mm x 52 mm |
Egenforbruk | 50 mA |
Sikringer | Se tabell: Sikringer. |
Utganger | Utgang: to lastutganger som er prioriterte lastutganger (= alltid spenning). |
Sikring | Lastutgang: + med sikring, se tabell. |
Maks. last | Maks. last er 10 A per lastutgang (T2A er montert fra fabrikk) og kortets totale last må ikke overstige 16 A. |
Alarmutganger | Alarmutganger Sumalarm ved sikringsfeil, se indikering nedenfor. Alarm på potensialfri relékontakt. |
Alarm | Sumalarm, strømbrudd, sikringssvikt, laderfeil, batterier ikke tilkoblet. |
Alarm via | Alarm på potensialfri relékontakt. Potensialfri veksling. Slutning CO/NO. |
Indikering | LED som viser driftsstatus, alarmer og feil. |
Styring av alarmgrense med JU2
Styring av alarmgrense
Alarm for lav batterispenning i batteridrift kan styres.
Sikringer
Enhet | Sikringer | Type | Forklaring |
|---|---|---|---|
Samtlige | F1 | T2,5A | Elnettsikring |
NEO 24V 10A FLX L | F2, F6 | T10A | Lastsikring + |
Samtlige | F7 | T16A | Batterisikring |
Advarsel for utskifting av sikringer (A)
Dersom det benyttes større sikringer enn det enheten leveres med, medfører dette en skaderisiko. Sikringens oppgave er å beskytte tilkoblet last og tilhørende lastkabler mot skade og brann. Det er ikke mulig å bytte til en større sikring for å øke strømuttaket.
Nettaggregat
Nettaggregat - Tekniske data LRS-150-24
Sitter i: |
|---|
Info | Forklaring |
|---|---|
Utspenning: | 27,3V |
Utgangsstrøm: | 0 A - 6,5 A |
Utspenning:, ripple | 200 mVp-p |
Overspenning | 28,8V - 33,6V |
Utspenning:sopplading, rippel/strømbegrensning | Mindre enn 0,6 Vp-p |
Virkningsgrad | 89 % |
Strømbegrensning | 110 % - 140 % |
Konstantspenning | +/- 0,5 % |
Reguleringsnøyaktighet | +/- 1,0 % |
Inngangsstrøm (230 V) | 1,7 A |
Nettspenningsfrekvens | 47 Hz - 63 Hz |
Nettspenning | 230 V AC - 240 V AC |
Merkeeffekt | 156 W |
Temperaturspenn | -30°C - +70°C |
Fuktighetsområde | 20% - 90% RH ikke-kondenserende |
Nettaggregat - Tekniske data RSP-320-24
Sitter i: |
|---|
NEO 24V 10A FLX L |
Info | Forklaring |
|---|---|
Utspenning: | 27,3V |
Utflod | 0 A - 13,4 A |
Utspenning:, ripple | 150 mVp-p |
Overspenning | 27,6 V – 32,4 V |
Utspenning:sopplading, rippel/strømbegrensning | Mindre enn 1,2 Vp-p |
Virkningsgrad | 89 % |
Strømbegrensning | 105 % - 135 % |
Konstantspenning | +/- 0,5 % |
Reguleringsnøyaktighet | +/- 1,0 % |
Inngangsstrøm (230 V) | 2 A |
Nettspenningsfrekvens | 47 Hz - 63 Hz |
Nettspenning | 230 V AC - 240 V AC |
Merkeeffekt | 321,6W |
Temperaturspenn | -30°C - +70°C |
Fuktighetsområde | 20% - 90% RH ikke-kondenserende |
Tekniske data vedlegg
Tekniske data - Tekniske data FLX L
Info | Forklaring |
|---|---|
Navn | FLX L |
beskyttelseklasse | IP 32 |
Mål | Høyde: 444 mm, bredde 438 mm, dybde 212 mm |
Høydeenheter | 10 HAN |
Montering | Vegg eller 19" stativ |
Omgivelsestemperatur | +5 °C - +40 °C. For best mulig batterilevetid: +15 °C til +25 °C. |
Miljø | Miljøklasse 1, innendørs. 20 % ~ 90 % relativ fuktighet |
Materiale | Pulverlakkert stålplate |
Farge | Svart |
Kabelinnføringer, antall | 4 |
Batterier som passer | 2 stk 12 V, 45 Ah. |
Vifte | Ja |
Lenke til den nyeste informasjonen
Produkter er gjenstand for oppdateringer, og du finner alltid den siste informasjonen på vårt nettsted.
Garanti, kundestøtte, produksjonsland og opprinnelsesland
Garanti
Produktet har to års garanti, fra kjøpsdato (dersom annet ikke er avtalt). Kostnadsfri support under garantitiden nås på support@milleteknik.se eller telefon, 031-34 00 230. GodtFabrikatlse for reise- og eller arbeidstid i forbindelse med lokalisering av feil, installering av reparert eller utskiftet vare inngår ikke i garantien. Kontakt Milleteknik for mer informasjon. Milleteknik gir support under produktets levetid, dog maksimalt i 10 år etter kjøpsdato. Utskifting med likeverdig produkt kan forekomme hvis Milleteknik vurderer at reparasjon ikke er mulig. Kostnader for support kommer i tillegg etter at garantitiden har utløpt.
Kundestøtte
Trenger du hjelp til installasjon eller tilkobling?
Du finner svar på mange spørsmål på: www.milleteknik.se/support
Telefon: +46 (0)31- 340 02 30, e-post: support@milleteknik.se.
Kundestøttetelefonen er åpen 8.00–16.00 mandag til torsdag og 8.00–15.00 på fredager. Stengt 11.30–13.15.
Reservedeler
Kontakt kundestøtte om du har spørsmål om reservedeler.
Kundestøtte etter garantitiden
Milleteknik tilbyr kundestøtte i produktets levetid, begrenset oppad til ti år fra kjøpsdatoen. Et produkt kan bli erstattet med et likeverdig produkt dersom produsenten vurderer at reparasjon ikke er mulig. Når garantitiden er utløpt, vil det påløpe kostnader ved bruk av kundestøtte.
Spørsmål om produktytelse?
Telefon for salg: 031- 340 02 30, e-post: sales@milleteknik.se
Kontakt oss
Milleteknik AB
Ögärdesvägen 8 B
433 30 Lott
Sverige
+46 31-34 00 230
www.milleteknik.se
Produksjonsland
Sverige
Produsent
Utviklet og produsert av Milleteknik AB
Batterier
Batterier følger ikke med
Batterier selges separat.
45 Ah, 12 V AGM batteri
Passer inn | Antall batterier |
|---|---|
NE0 24V 10A FLX L | 2 |
Batteritype | Spenning | Ah |
|---|---|---|
Vedlikeholdsfri AGM, blybatteri. | 12 V | 45 Ah |
Artikkelnummer | E-nummer | Arikkelnavn | Terminal | Mål. Høyde bredde dybde | Vekt per stk | Fabrikat |
|---|---|---|---|---|---|---|
MT113-12V45-01 | 5230546 | UPLUS 12V 45Ah 10+ Designlivsbatteri | M6 Bolt | 197x165x170 mm | 14,5 kg | UPLUS |
Adresse og kontaktopplysninger
Milleteknik AB |
Ögärdesvägen 8 B |
S-433 30 Partille |
Sverige |
+46 31 340 02 30 |
info@milleteknik.se |
www.milleteknik.se |
