Tietoja NEO:sta

NEO:ta käytetään tavallisesti turvatiloissa, joissa vaatimukset ovat korkeammat koskien enemmän toimintoja, hälytystoimintoja, pidemmät varakäyttöajat tai kun akkuvarmistuksen on kestettävä suurempia kuormituksia.

Tietoja tämän asiakirjan kääntämisestä

Käyttöohje ja muut asiakirjat ovat ruotsiksi alkuperäiskielellä. Muut kielet voivat olla konekäännettyjä ja/tai niitä ei ole tarkistettu, virheitä saattaa ilmetä.

Asennus ja käyttöönotto

Asennus- ja käyttöönotto-ohjeet.

Lue tämä ensin!

Jos mahdollista, jätä 100 mm vapaata tilaa.

Järjestelmä on tarkoitettu käytettäväksi valvotussa sisäympäristössä.

Vain valtuutetut henkilöt saavat asentaa ja huoltaa järjestelmää.

Asentajan vastuulla on, että järjestelmä soveltuu aiottuun käyttöön.

Järjestelmän mukana tulevat asiakirjat on säilytettävä siinä tai sen välittömässä läheisyydessä.

Ilmanvaihtoa ei saa peittää. Verkkojännite tulee katkaista asennuksen ajaksi.

Kaikki tiedot voivat muuttua.

Asentamalla tämän tuotteen asentaja tunnustaa ja hyväksyy tämän tuotteen rajoitukset tässä oppaassa kuvatulla tavalla.

Käyttöohjeet alkuperäisessä.

Osaluettelo

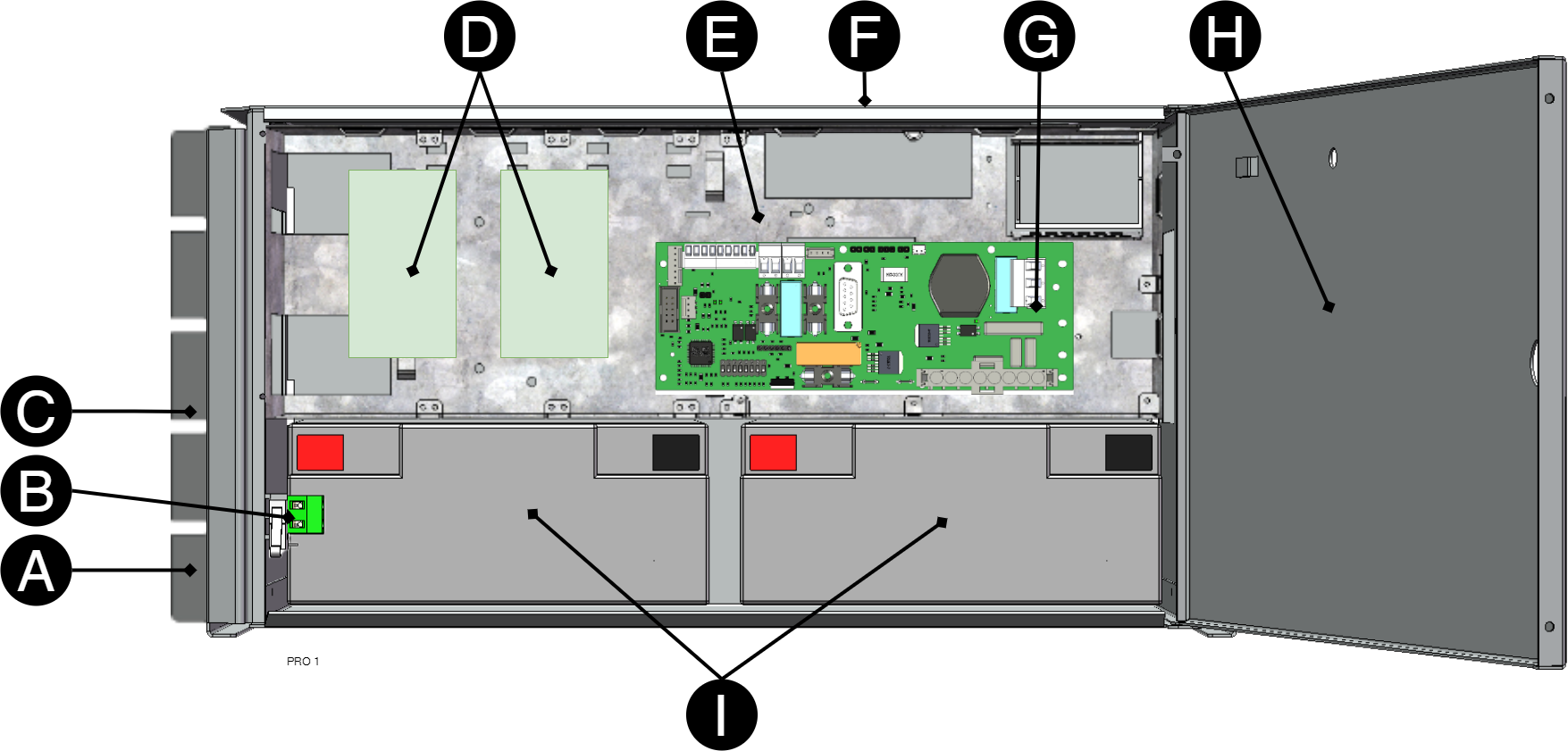

Komponenttien yleiskatsausNEO FLX M

Taulu 1. Komponenttien yleiskatsaus

Kirjain

Selitys

A

Kiinnike, käännettävä seinään tai 19" telineeseen asennusta varten.

B

Valinnainen: Suojakytkin

C

Kaappi jauhemaalattua levyä.

D

Tilaa valinnaisille korteille

E

Virtalähde, joka sijaitsee takana joissakin kokoonpanoissa.

F

Kaapeliläpiviennit.

G

Emolevy.

H

Lukittava ovi.

I

Paikka akuille.



Kotelo

Yleiset kokoonpano-ohjeet

Asennus - seinäasennus

  • Kotelo on asennettava pystysuoraan.

  • Hyvän ilmanvaihdon varmistamiseksi kotelon ylä- ja sivuilla on oltava vähintään 100 mm vapaata tilaa. Älä estä ilman virtausta sivuilla

  • Laite on asennettava mukavalle työskentelykorkeudelle, normaalisti välillä 1,4 - 1,8 m.

  • Suositeltava etäisyys ruuvin pään ja seinän välillä tulisi olla 1,5-2 mm.

  • Vältä sijoittamista suoraan auringonvaloon, lähelle lämmönlähteitä tai ympäristöihin, joissa on korkea kosteus tai pöly.

  • Asennuksen on suoritettava sovellettavien asennussääntöjen mukaisesti ja toimivaltaisen asentajan toimesta.

Sisäasennus 19" telineeseen

  • Tuote tulee asentaa standardoituun 19" telineeseen tai kaappiin, jolla on riittävä kantokyky kotelon painoon mukaan lukien paristot.

  • Laite on asennettava mukavalle työskentelykorkeudelle, normaalisti välillä 1,4 - 1,8 m.

  • Laite asennetaan vaakasuoraan telineeseen mukana toimitetuilla telinekorvilla tai vastaavilla kiinnikkeillä.

  • Tarkista, että telineiden pylväät on kohdistettu oikein ja että väli vastaa 19" standardia (465—470 mm pylväiden sisäreunan välillä).

  • Käytä vähintään kahta kiinnityspistettä (kummallakin puolella) telineen korvissa vakaan kiinnityksen takaamiseksi. Suositeltu ruuvikoko on M5 tai M6

  • Asennuksessa on käytettävä häkkimuttereita tai lukituslevyjä varmistaaksesi, että ruuvit istuvat kunnolla.

  • Hyvän ilmanvaihdon saavuttamiseksi laitteen ylä- ja alapuolella on oltava vähintään 100 mm vapaata tilaa. Älä estä ilman virtausta edessä tai takana.

  • Paristot tulee aina sijoittaa ohjeiden mukaan, eivätkä ne saa estää tuuletusaukkoja tai johdotuksia.

  • Asennuksen on suoritettava sovellettavien asennussääntöjen mukaisesti ja toimivaltaisen asentajan toimesta.

Asennus

Käytä sopivia ruuveja seinäkiinnitystä varten, ruuvit eivät sisälly toimitukseen.

Betoniin seinäasennukseen on käytettävä betoniruuveja. Telineeseen asennettaessa käytetään M6: ta, jossa on korimutteri

Ruuvin pituus on säädettävä seinämateriaalin ja kuormituksen mukaan. Määritetty ruuvin pituus on pienin sallittu pituus

Taulu 2. Ruuvaa asennettaessa

Kaspling

Numero

Ruuvi[a]

FLXM

4

Betoniruuvi 5,0×40 mm

[a] Asennusruuvi ei sisälly toimitukseen.



Konsoli

Mukana toimitetut kiinnikkeet voidaan kiinnittää kahdella tavalla: Seinälle asennettaessa kannakkeiden tulee istua taaksepäin, seinää vasten. Kun asennat 19 tuuman telineeseen, konsolin on oltava yksikön edessä.

Taulu 3. Konsoli

Kirje

Selitys

A

Konsoli työnnetään sisään alhaalta ylöspäin.

B

Klipsi napsahtaa sisään, kun kiinnike on kunnolla paikallaan.



Akut – sijoitus ja kytkentä

Kaavio – akkujen kytkentä, 24 V

Akkukaapelit on asennettu emolevyyn toimituksen yhteydessä. Alla olevissa kuvissa näytetään vain, miten kaapelit kytketään.

  1. 1. Aseta akut kaappiin siten, että akun navat ovat ulospäin, kaapin ovea kohti.

  2. 2. Kytke akkukaapelit akkuun. Punainen kaapeli plussaan ja musta kaapeli miinukseen.

  3. Kytke akun sulake.

  • Jos mahdollista, katkaise verkkojännite akkujen kytkentää ja vaihtamista varten.

Kuva 1. Varmennusakun akkujen kytkentäkaavio
Varmennusakun akkujen kytkentäkaavio

Kytke akkukaapelit oikeisiin napoihin. Kytkentävirhe voi vahingoittaa laitetta.



Taulu 4. Sähköjärjestelmä

Ei.

Selitys

1

Akku 2.

2

Akun sulake.

3

Akku 1.

4

Tuleva verkkojännite, 230 V AC.

5

Tasasuuntaaja 24 V DC.

6

Kuorma, 24 V DC.



Liitä akun sulake / teräsulake

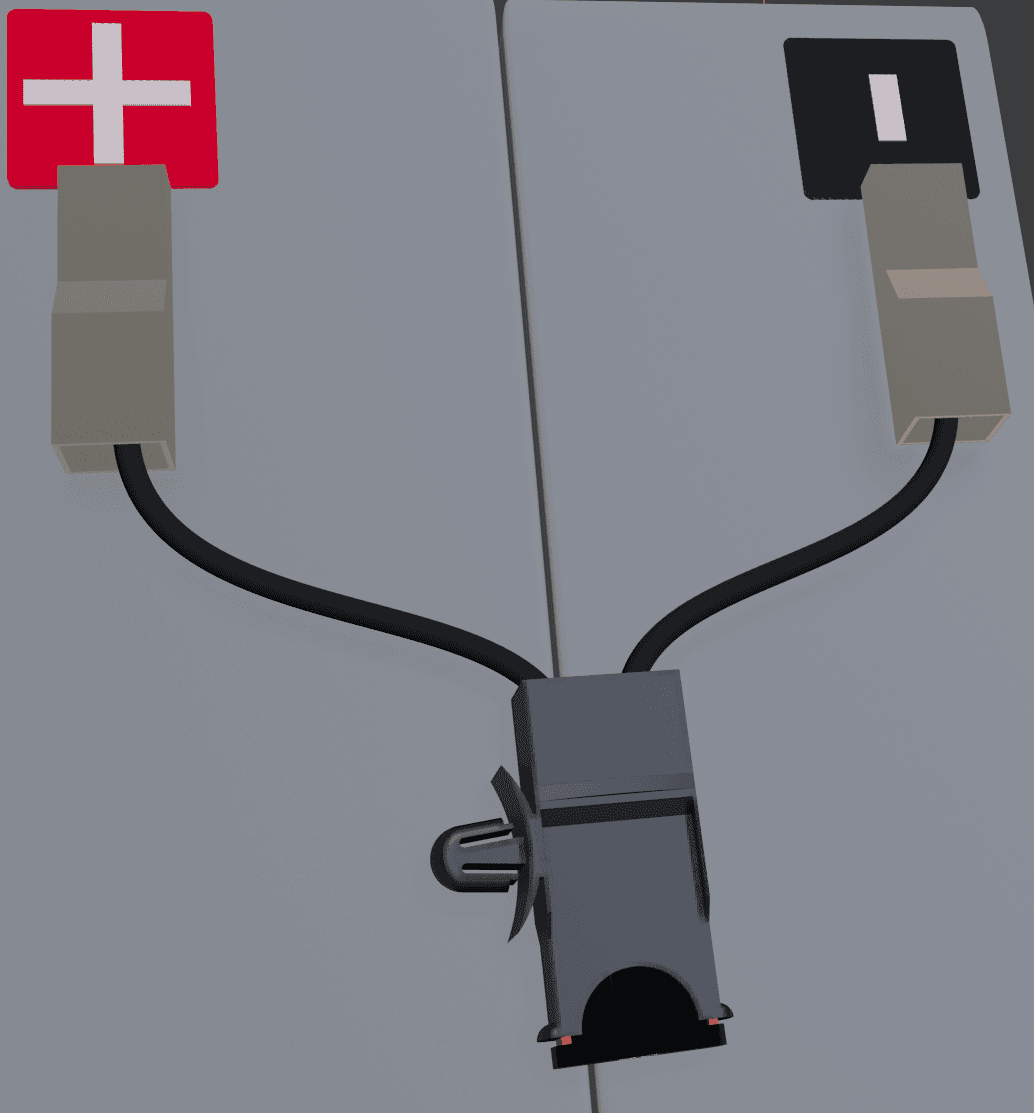

Kuva 2. Sulakkeenpidin teräsulakkeella on kytketty akkujen +- ja miinuskohtiin
Sulakkeenpidin teräsulakkeella on kytketty akkujen +- ja miinuskohtiin


PRO1 - Emolevy

Emolevy - kuvaus

Emolevy ohjaa laitetta, jakaa virtaa ja kommunikoi muiden järjestelmien kanssa. Katso lisätietoja teknisistä tiedoista.

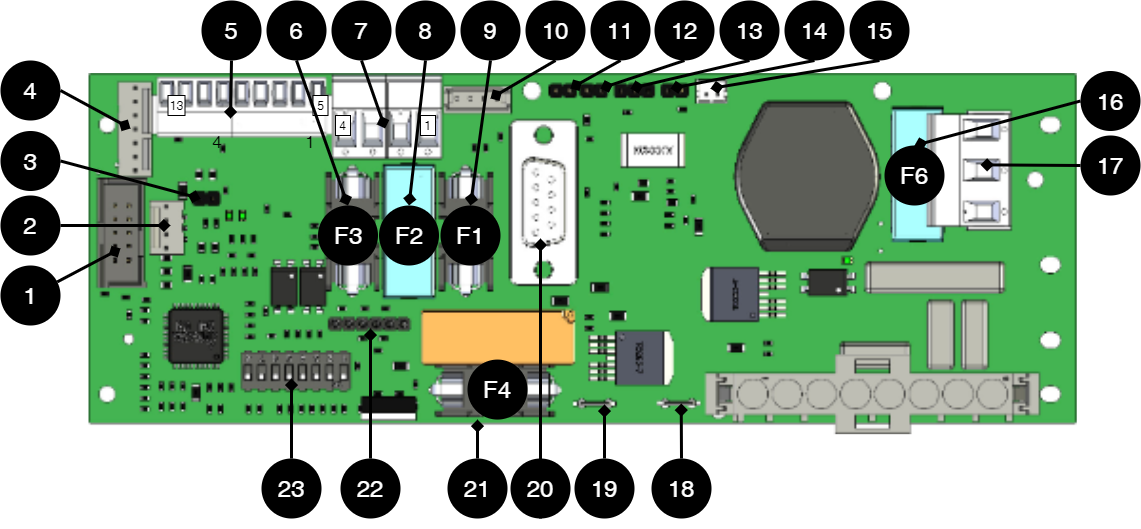

Kuva 3. PRO1
PRO1


Taulu 5. Piirilevyn yleiskatsaus, selitys

Nro

Piirilevyllä

Selitys

1

PGM1

Portti laiteohjelmiston päivitykseen.

2

J12

Kytkennän merkkivalo.

3

J5

Päättäminen jumpperilla (yli 120 Ω, RS-485).

4

J9

Virtalevyn liitäntä.

5

P2:5-13

Yhteysviestintä.

6

F3

Sulake, kuorma 2+. (5A ja 10A yksiköt.)

7

P2:1-4

Lataa lähdöt vain 5 A ja 10 A yksiköille.

8

F2

Sulake, kuorma 1 -. (5A ja 10A yksiköt.)

9

F1

Sulake, kuorma 1+. (5A ja 10A yksiköt.)

10

J2

Liitäntä tuulettimeen.

11

J11

Peukalokytkimen liitäntä.

12

J7

Kytkentäpeukalointikytkin akkukotelosta.

13

JU2

Tulo ulkoisesta sulakekortista, NO.

14

J15

Tulo ulkoisesta sulakekortista, NC.

15

J13

Liitäntä ulkoiseen hälyttimeen. Valinnainen kortti.

16

F6

Katso sulakkeet.

17

P1:1-3

Tuleva verkkovirta (230 V). L, N, PE.

18

J16

Tehovastuksen liitäntä.

19

J4

Tehovastuksen liitäntä.

20

D-sub

Lisävarustekortti D-sub:n kautta.

21

F4

Akun sulake.

22

J8

Liitäntä releeseen/tietokorttiin.

23

S1

Dip-kytkin 1-8



Sulakkeet

Taulu 6. Sulakkeet

Sulake

Tyyppi

Selitys

F1

Katso taulukko: sulakkeet

Sulake, kuorma 1 plus +.

F2

Sulake, kuorma 1 miinus -.

F3

Sulake, kuorma 2 plus +.

F4

Akun sulake.

F6

Verkkosulake.



Varoitus

Jos sulake vaihdetaan suurempaan kuin laitteen mukana toimitettu sulake, on olemassa omaisuusvahingon vaara.Sulakkeen tehtävänä on suojata kytkettyä kuormaa ja sen kaapeleita vaurioilta ja tulipalolta. Sulaketta ei saa vaihtaa suurempaan virranoton lisäämiseksi.

Taulu 7. Sulakkeet

Sulake

Tyyppi

15 A

T15A

Verkkosulake 24 V:n laitteissa 15 A asti

T2.5AH250V. Keraaminen.



Verkkovirran liittäminen

Kytke verkkovirta emolevyn riviliittimeen.

Ennen kytkemistä syöttöpiiri on irrotettava ja jännitteetön. Varmista, että johtimen pinta-ala ja kaapelityyppi täyttävät sovellettavat asennussäännöt ja että vedonpoisto- ja eristystasot täyttävät 230 V:n vaihtovirtalaitteiden vaatimukset

Liitännän jälkeen kaikki ruuviliitännät on tarkistettava ja kiristettävä. Kiristäminen saa tapahtua vasta sen jälkeen, kun mekaaninen suojaus, korkit ja kotelo on koottu uudelleen ja ne ovat standardin EN 62368-1 mukaisen kosketussuojauksen mukaisia

Kiinnitä F ja N nippusiteillä.

Tärkeää

Suojamaa (PE) on kytkettävä emolevyn PE-liittimeen. Emolevy maadoittuu kotelon kiinnityspisteiden kautta, mikä varmistaa potentiaalintasauksen piirilevyn ja kotelon välillä. Myös kansi on maadoitettu kannen ja kotelon välisellä maadoituskaapelilla tai -punoksella jatkuvuuden ja EMC-suojauksen varmistamiseksi.

Verkkojohdot on pidettävä erillään muista johdotuksista EMC-häiriöiden välttämiseksi.

Suojamaadoitus (PE) on kytkettävä emolevyn PE-liittimeen. Emolevy maadoitetaan kotelon kiinnityspisteiden kautta, mikä varmistaa oikean potentiaalintasauksen piirilevyn ja kotelon välillä. Myös kansi on maadoitettu kannen ja kotelon välisellä maadoituskaapelilla / maadoituspunoksella jatkuvuuden ja EMC-toiminnan ylläpitämiseksi.

Tarkista, että piirilevyn merkintä vastaa liittimen kaapelijärjestystä.

Kuva 4. Verkkovirran kytkeminen emolevyyn
Verkkovirran kytkeminen emolevyyn

Kytke verkkojohdot riviliittimeen ennen kuin kiinnität sen takaisin emolevyyn. Varmista L ja N nippusiteillä.



Taulu 8. Verkkovirran liitännät

Kirjain

Selitys

L

Vaihe

N

Nolla

PE

Suojamaa



Yhdistä kuorma 5 A ja 10 A yksiköt

Maksimivirta

Enimmäisvirtaa ei saa ylittää. Enimmäisvirta on ilmoitettu laitteen tyyppikilvessä.

Jos kuormalähtöjen määrän lisäämiseksi tai kuorman selektiivisyyden luomiseksi on yksi tai useampi liitäntäkortti, kuorma on kytkettävä siihen, ei emolevyyn.

Taulu 9. Lataa liitännät 5 A ja 10 A yksiköt.

Piirilevyillä

Selitys

P2:1

Liitäntä kuormalle 1+

P2:2

Liitäntä kuormalle 1 -

P2:3

Liitäntä kuormalle 2+

P2:4

Liitäntä kuormalle 2 -



Kuorman kytkentä 15 A – 25 A:n yksiköihin

Laitteissa, joissa on tehokortti suurempien virtojen (15 A ja yli) käsittelyyn, kuorma on kytkettävä lisäkortille.

Katso lisäkortin dokumentaatio kuorman kytkemistä varten.

Varoitus

Kuormaa ei saa kytkeä emolevyyn, jos laite on 15 A tai 25 A, koska se tuhoutuu käyttöönoton yhteydessä. Tällä tavalla tuhotut emolevyt eivät kuulu takuun piiriin.

Kuva 5. Tehostekortti
Tehostekortti

Tehokortti lisää 15 A ja 25 A laitteiden virtaa.



Dip-kytkin 1-8

Dip-kytkimen koskettimella on kaksi asentoa, ON ja OFF.

Dip-kytkin S1

Selitys

5

Asettaa tuulettimen nopeuden.

5-7

Akun kapasiteetin asetus.

8

Ohjelmiston nollaus.

Huomaa

NEO:ta ei voi yhdistää tiedonsiirtoon/UC:hen.

Käynnistä uudelleen vahvistaaksesi osoitteen, akun ja hälytysasetusten muutokset vanhemman järjestelmän

Kun dip-kytkin on asetettu eri parametreille, laitteen ohjelmisto on käynnistettävä uudelleen. Tämä on tarkoitettu uusien asetusten lukemista varten ja niiden voimaantuloa varten.

Tärkeää

Uudelleenkäynnistys tämän menettelyn mukaisesti katkeaa ei lähtöjännite.

Laiteohjelmiston uudelleenkäynnistys tehdään kääntämällä Dip-kytkin 8: OFF-ON-OFF (PRO1)

Tärkeää

Uudelleenkäynnistys on tehtävä aina, kun laitteeseen tehdään muutos.

NEO:ta ei voi yhdistää tiedonsiirtoon/UC:hen.

Tuulettimen nopeus - säätö, Dip-kytkin 5

Dip-Switch 5 asettaa tuulettimen nopeuden. (Ohjelmiston versiosta 4.27 alkaen.)

Taulu 10. Tuulettimen nopeus - lasku 5

Dip-5

Sijainti

Lämpötilaraja

Etu

Epäkohta

OFF

Normaali tila (tehdasasetus).

Suuri nopeus yli 30 °C, palauttaa normaalitilan, kun lämpötila on 25 °C.

Paras akun kestoon.

Kovempi ääni tuulettimesta.

ON

Toimistoympäristön tila.

Suuri nopeus 35 °C:ssa, palauttaa normaalitilan, kun lämpötila on 30 °C.

Alempi melutaso.

Lyhentää paristojen käyttöikää.



Akun kapasiteetin asetus, Dip-kytkin 5-7

Laite toimitetaan akkukapasiteetille, jota tuote kestää eniten (suurimmat akut). Jos muita akkuja asennetaan, akkukapasiteettiasetusta on muutettava, jotta hälytykset ja toiminnot voivat toimia tarkoitetulla tavalla.

  • Uuden akun kapasiteetin säätö tehdään pitämällä peukalointikytkintä painettuna, kun Dip-kytkintä 5-7 vaihdetaan ja laite otetaan käyttöön.

  1. Avaa laite ja anna sen toimia normaalisti.

  2. Paina ovenkarmissa olevaa peukalointikytkintä. Laite on nyt kirjoitustilassa akun kapasiteetin säätöä varten.

  3. Aseta kytketty akun kapasiteetti Dip-kytkimestä taulukon mukaan.

  4. Vapauta ovenkarmissa oleva peukalointikytkin. Akun kapasiteetti on nyt tallennettu.

Taulu 11. Matriisi akun kapasiteetin asettamiseen

Paristot

Dip 5

Dip 6

Dip 7

7,2 Ah

OFF

OFF

OFF

14 Ah

ON

OFF

OFF

20 Ah

OFF

ON

OFF

28 Ah

ON

ON

OFF

45 Ah

OFF

OFF

ON

60 Ah

ON

OFF

ON

90 Ah

OFF

ON

ON

120 Ah ja enemmän

ON

ON

ON



Tietojen palautus pariston vaihdon jälkeen, Dip-kytkin 8

Jotta järjestelmä voi mitata uusien akkujen kapasiteetin, laitteen on tyhjennettävä aiempi akkukapasiteetti. Dip-kytkin 8 suorittaa ohjelmiston nollauksen, joka muun muassa nollaa hälytykset.

Tärkeää

Toiminto tyhjentää kortin muistin välittömästi.

  • Dip-kytkimen 8 on oltava kytkettynä: OFF-ON-OFF

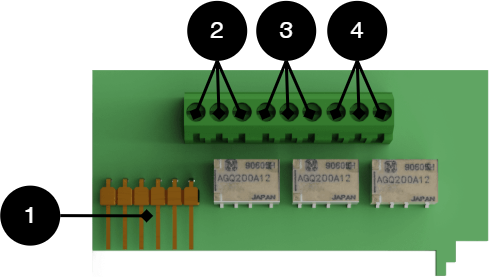

Emolevyn hälytyskortti

Hälytyskortti on valinnainen kortti, jota käytetään hälytysten vastaanottamiseen relekytkennällä. Ilman relekorttia hälytykset voidaan välittää vain alikeskukseen.

  • Kaikkien releiden tulee olla vedetyssä tilassa. Tarkista, että CO:n ja NC:n välillä on yhteys. Aseta mittauslaite jatkuvuusmittaukseen ja testin päättämiseen. Tämän pitäisi sitten olla merkki oikosulusta.

  • Kaikki releet ovat normaalisti jännitteisiä ja antavat hälytyksen, kun jännitteetön tilanne tapahtuu.


Nro

Terminaali nro

Rele on normaalisti jännitteinen.

Hälytyksen tyyppi tai selitys

1

J12

-

Liitäntä emolevyyn.

2

J14:1-3

NC, COM, NO

Sähkökatkon hälytys.

3

J14:4-6

NC, COM, NO

Hälytykset: Sulakevika, peukalointikytkin*, laturivian ylijännite, laturivian alijännite, kennovika/ei kytketty akku, alhainen akun jännite verkkokatkoksen yhteydessä ja vanhentunut akku*.

4

J14:7-9

NC, COM, NO

Hälytys: Alhainen järjestelmäjännite.

PRO1-kortilla olevan tiedonsiirron kautta: Kaikki hälytykset ja hälytykset: Tuuletinvika, ylilämpötila, alilämpötila, lyhyt akun jäljellä oleva käyttöaika, ylivirta 100 % minuutin keskiarvosta, ylivirta 80 % päiväkeskiarvo ja ylivirta 175 % sekuntikeskiarvo.

* Valinnainen laitteissa, joita ei ole sertifioitu.

NEO näyttö

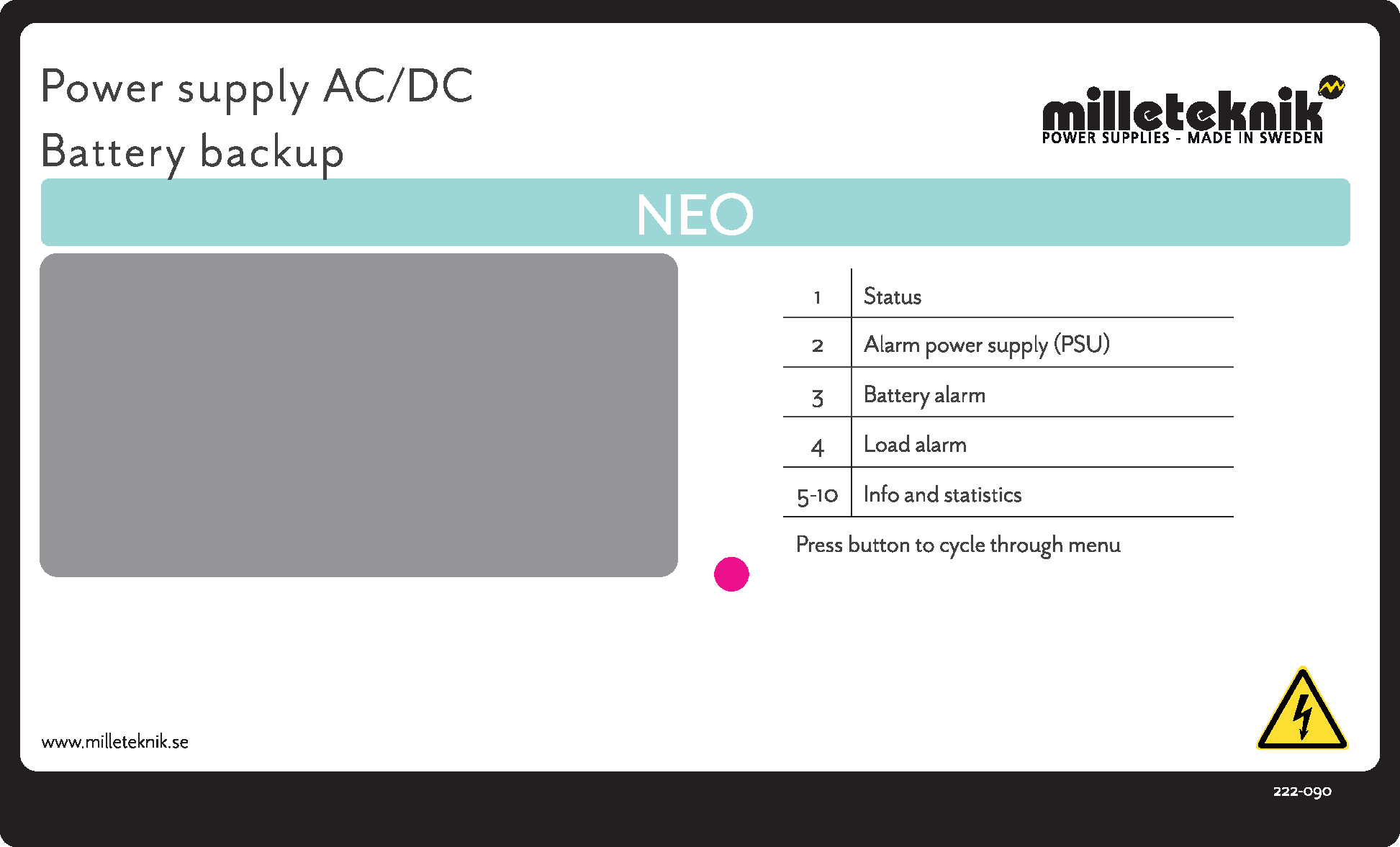

Näyttö kaapin ovessa

Näytöllä varustetussa NEO:ssa akun kapasiteetti voidaan asettaa ja hälytykset ja akun varatila voidaan näyttää. Nappia painamalla voidaan säätää akun kapasiteettia ja lukea tila. Voit selata näytön sivuja painamalla -painiketta.

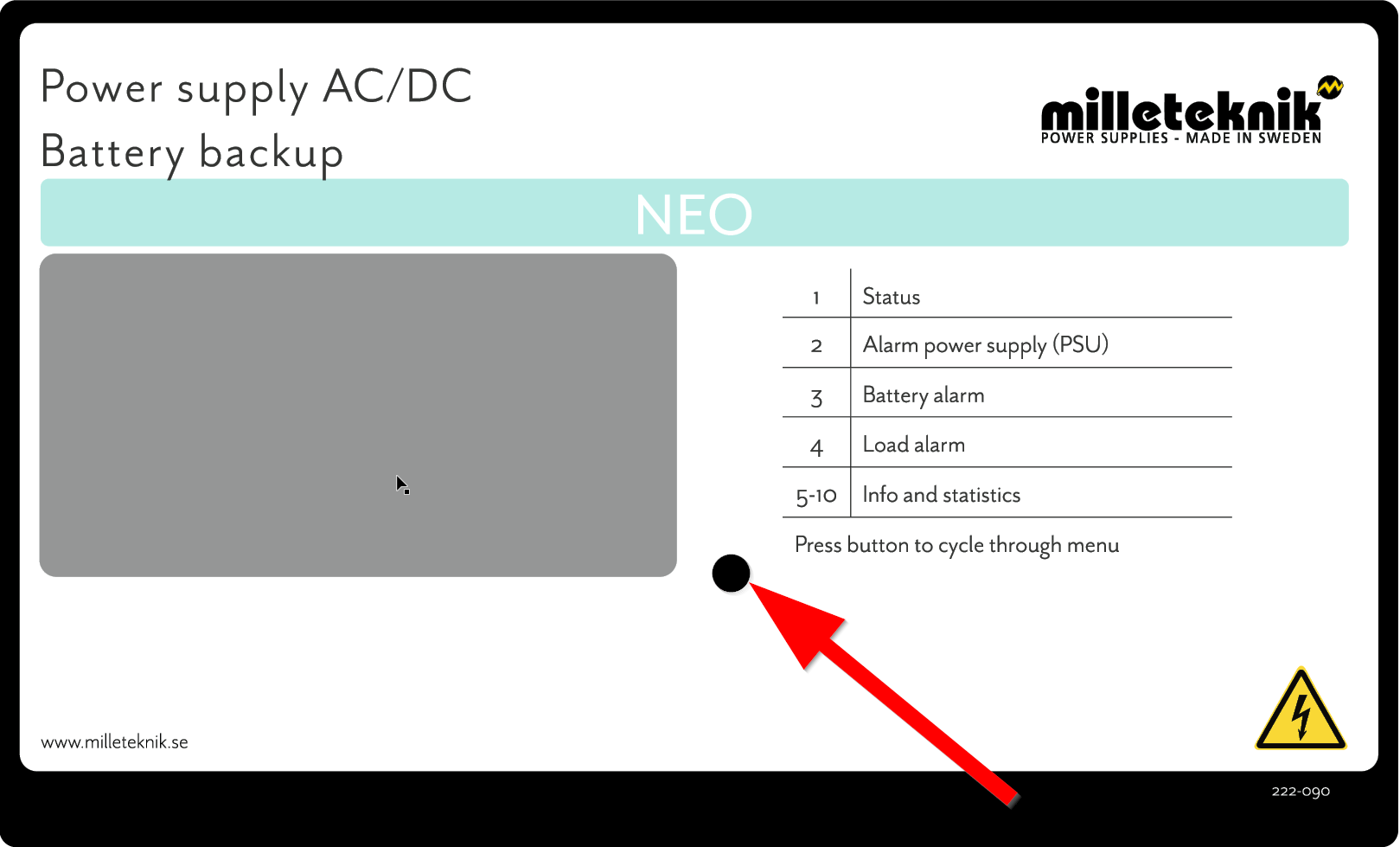

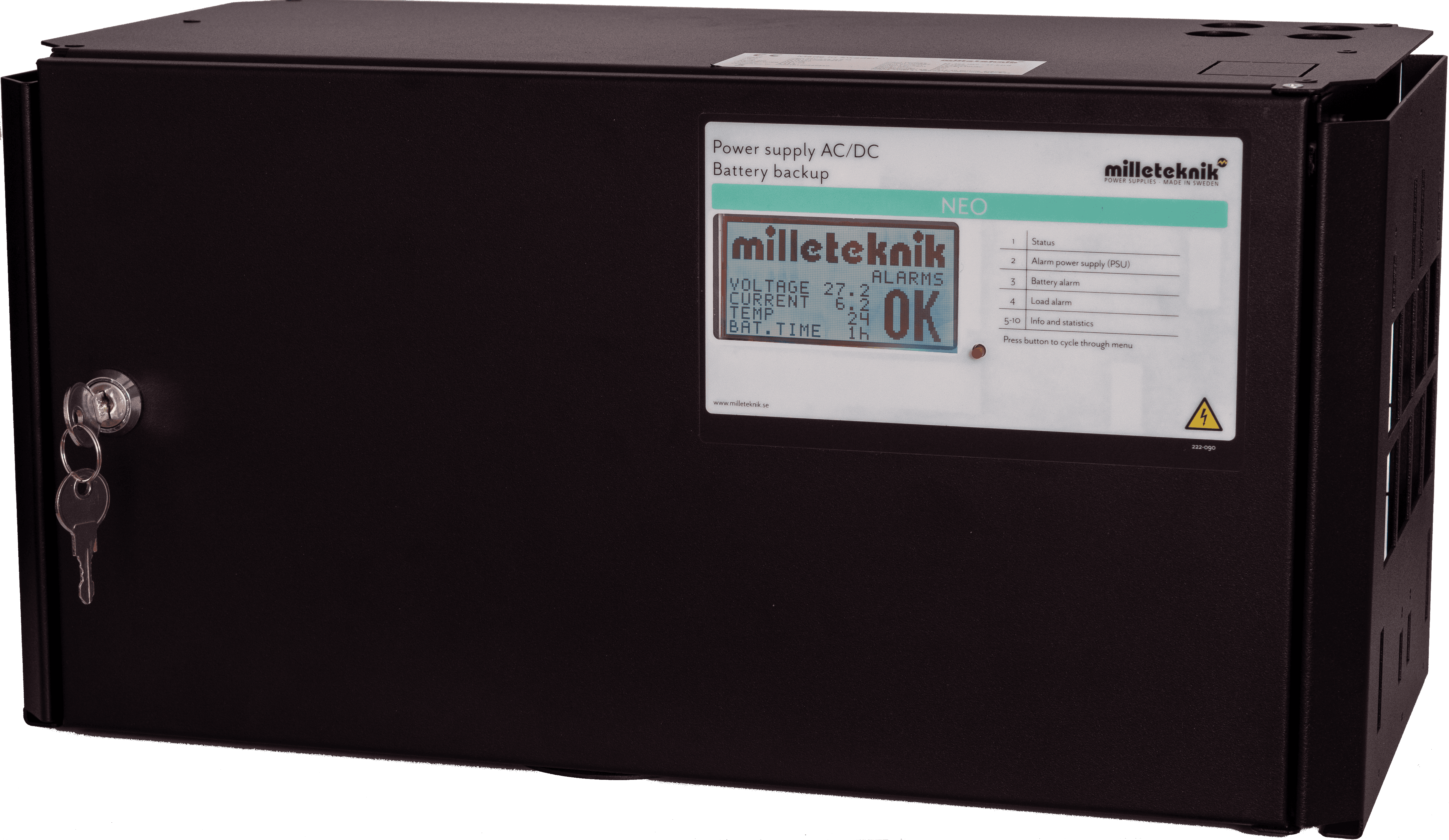

Kuva 6. NEO näytöllä
NEO näytöllä

Painike vierii näyttöjen välillä ja sitä käytetään akun kapasiteetin asettamiseen.



Näytön kieli

Kuva 7. Näytön kieli on englanti
Näytön kieli on englanti


Näytössä näkyvä kieli on englanti.

Kielen vaihtaminen ei ole mahdollista.

Asetukset-näyttö (sivu 1/10)

Kun laite käynnistetään, asetusnäyttö tulee ensin näkyviin. Akun kapasiteetti asetetaan tässä. Paina painiketta, kunnes sama akku asennettuna tulee näkyviin. Paina sitten painiketta 3 sekunnin ajan tallentaaksesi muutoksen.

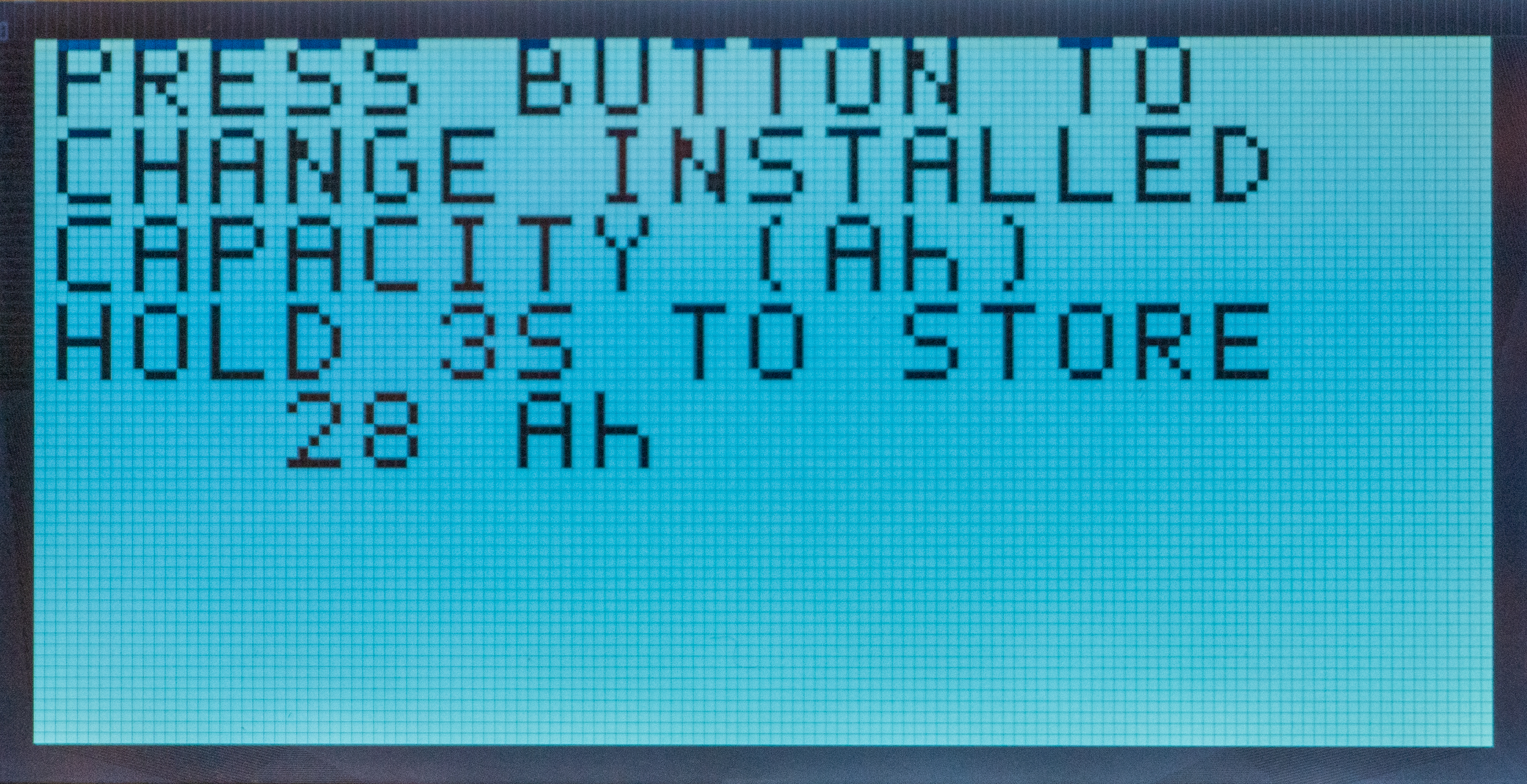

Kuva 8. Asetusnäyttö
Asetusnäyttö

Asetusnäyttö on englanninkielinen.



Taulu 12. Asetukset-näyttö

Näytteillä

Käännös /

PAINA PAINIKETTA MUUTTAAksesi ASENNETTUA KAPASITEETTIA (Ah)

Pidä painiketta painettuna muuttaaksesi asennettua (akun) kapasiteettia (Ah).

PIDÄ 3S TALLENNAAN

Tallenna arvo pitämällä painiketta painettuna 3 sekuntia.

28 Ah

28 Ah / Pitämällä painiketta painettuna, asetetun akun arvo muuttuu.

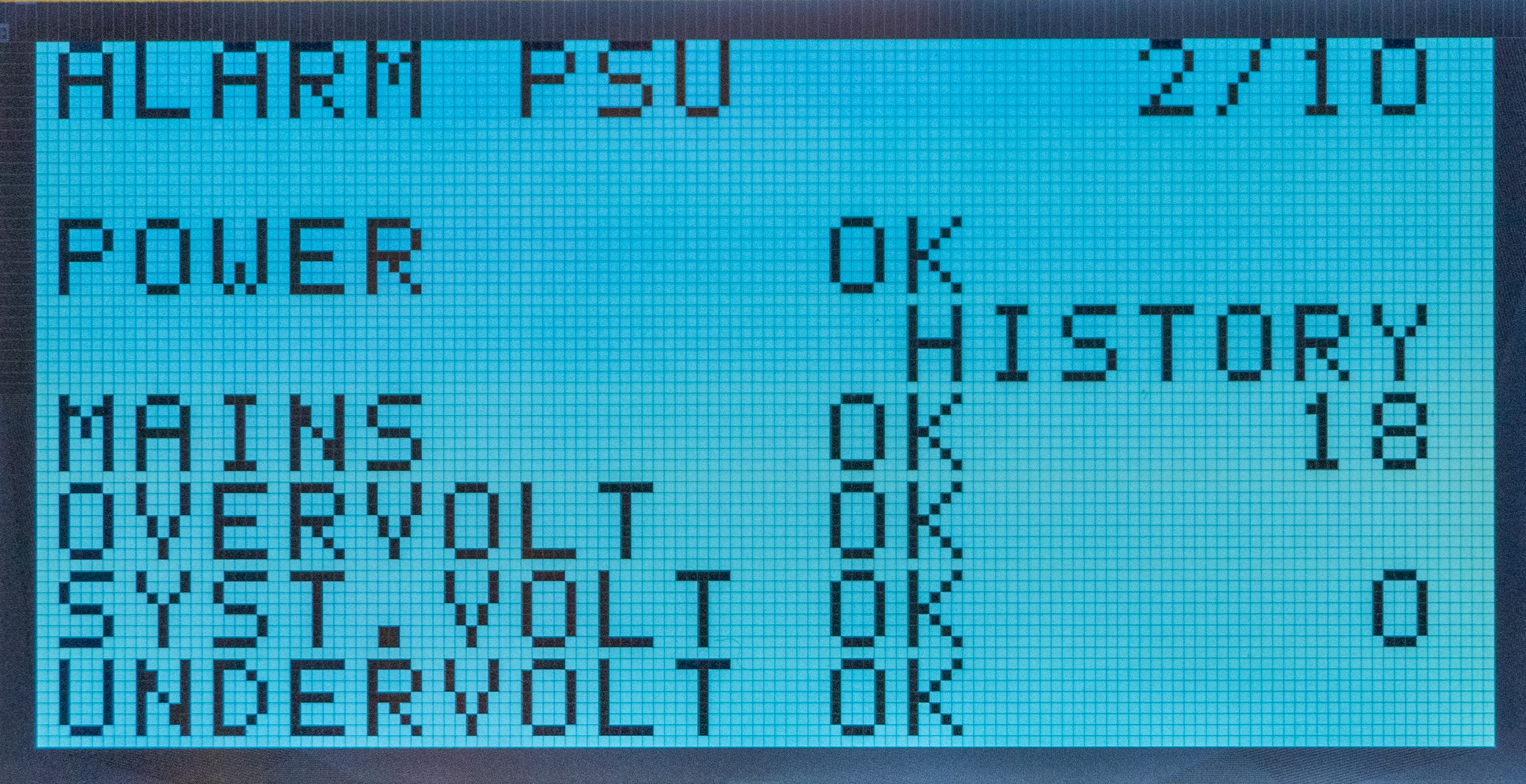

Hälytys akun varavirtalähteestä (sivu 2/10)

Taulu 13. Hälytys akun varavirtalähteestä

Nimi esillä

Tila näytöllä

Käännös

Selitys

HÄLYTYSvirtalähde 2/10

-

Hälytys virtalähteestä

2/10 on sivu 2/10 näytössä

POWER

OK

Tehoa

Virtalähteen yleinen tila.

HISTORIA

18

Historia

Hälytysten määrä laitteen käynnistämisen jälkeen.

MAIN

OK

Verkkojännite

230 V verkkojännite.

YLIJÄNNITE

OK

Ylijännite

Hälytysten määrä laitteen käynnistämisen jälkeen.

SYS. VOLT

OK/0

Järjestelmän jännite

Hälytysten määrä laitteen käynnistämisen jälkeen.

ALIJÄNNITE

OK

Alijännite

Hälytysten määrä laitteen käynnistämisen jälkeen.

OK = OK

FAIL=Virhe

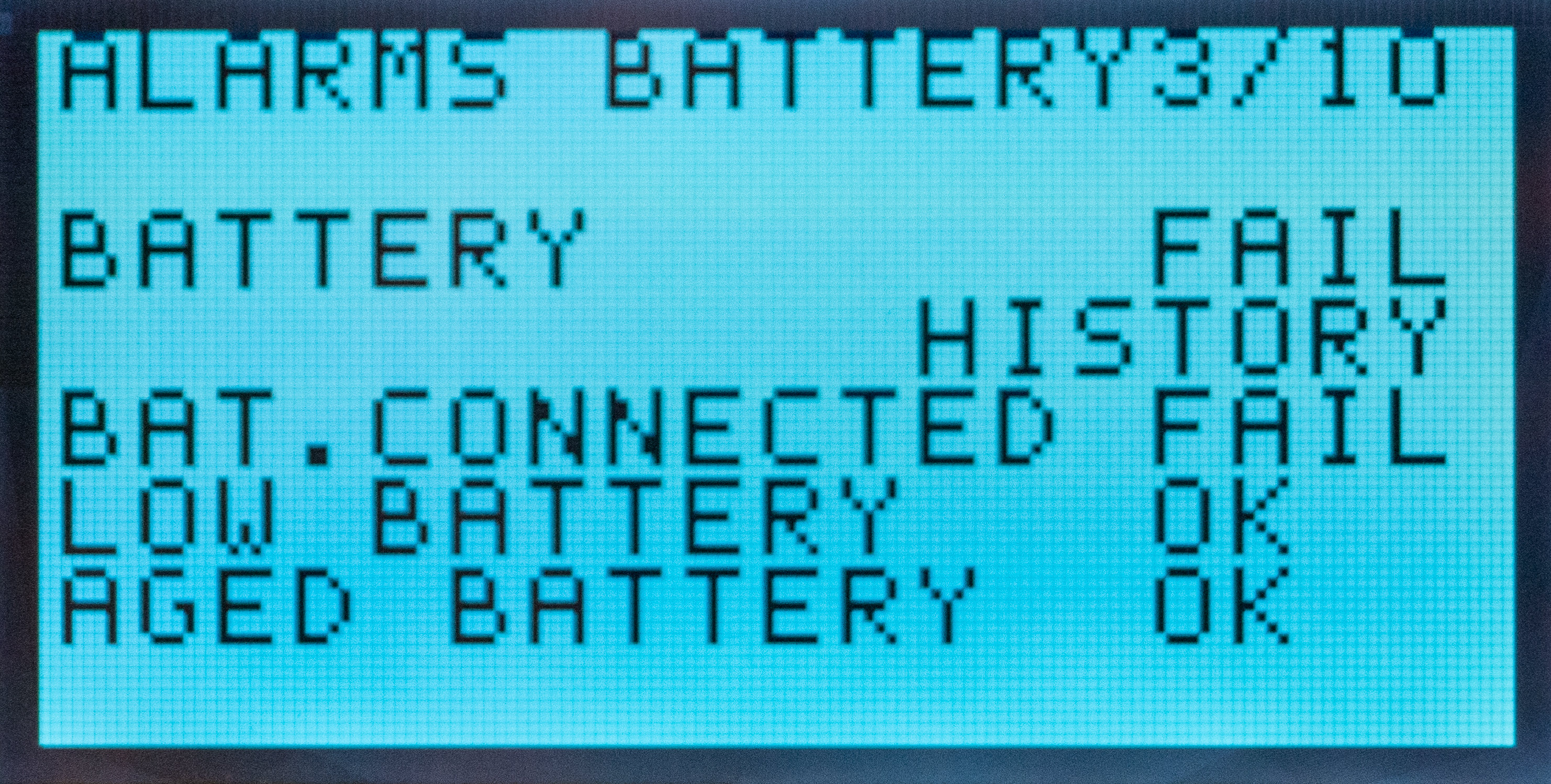

Hälytys paristoista (sivu 3/10)

Taulu 14. Hälytys akuista

Nimi esillä

Tila näytöllä

Käännös

Selitys

HÄLYTYKSET AKKU

-

Hälytys akuista

3/10 on sivu 3/10 näytössä

AKKU

OK/FIL

Akku

Akun kokonaistila

HISTORIA

-

Historia

Näyttää hälytysten määrän akun varmuuskopioinnin ensimmäisen käynnistyksen jälkeen.

BAT.CONNECTED

OK/FIL

Akku kytketty

Näyttää, onko akku kytketty.

AKKU VÄHISSÄ

OK/FIL

Alhainen akun jännite

Antaa hälytyksen, kun akun jännite laskee alle XXX verkkokäytössä. Tämä hälytys ei tule näkyviin, kun laite toimii akkuvirralla.

VANHAINEN AKKU

OK/FIL

Ikääntynyt akku

Akun iän tila.

OK = Ok

FAIL=Virhe

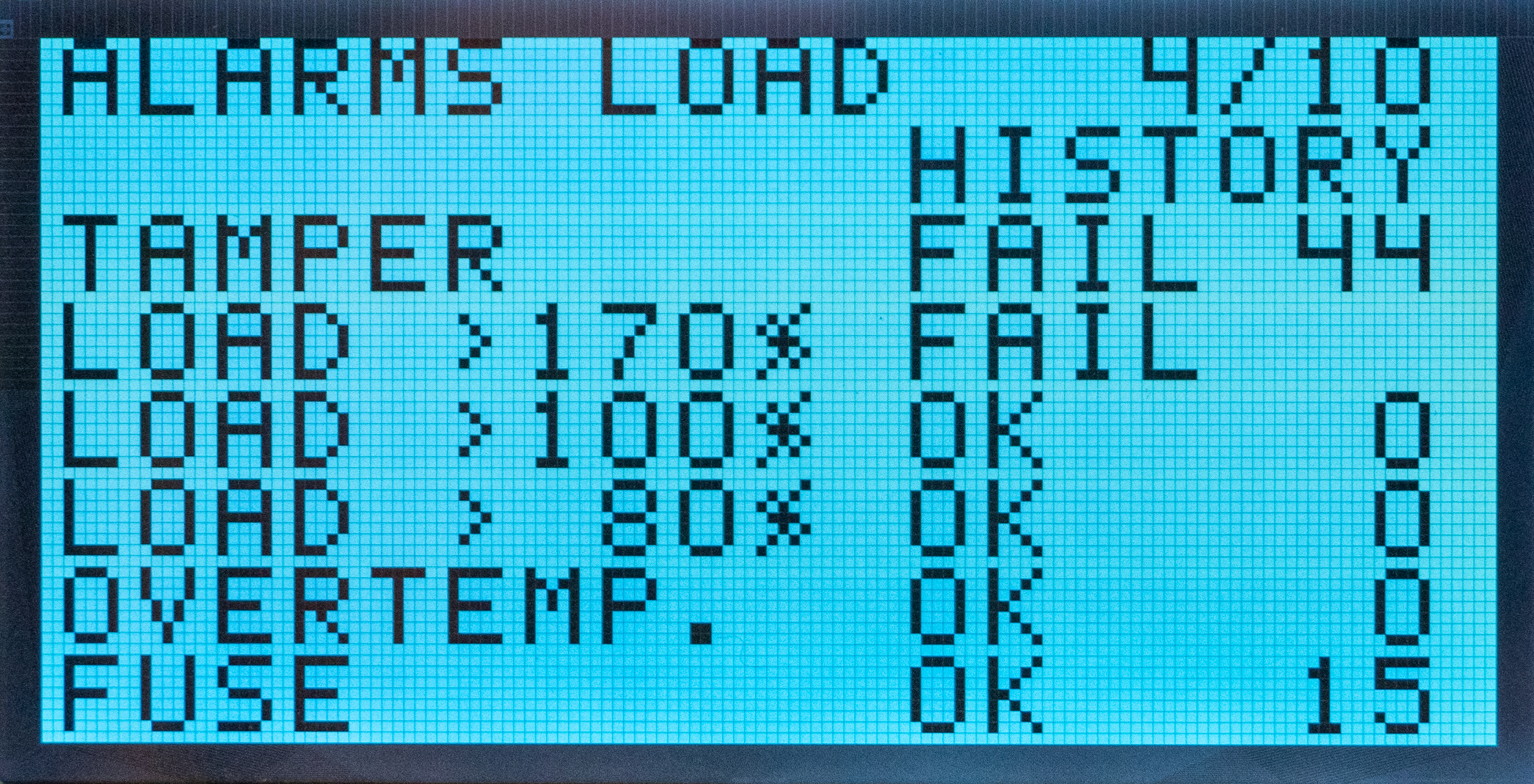

Hälytys peukalointikontaktista, kuormasta, lämpötilasta ja sulakkeesta (sivu 4/10)

Taulu 15. Hälytys peukalointikontaktista, kuormasta, lämpötilasta ja sulakkeesta

Nimi esillä

Tila näytöllä

Numero näytöllä

Käännös

Selitys

HÄLYTYKSET LATAA

-

4/10

Hälytyskuorma

4/10 on sivu 4/10 näytössä

HISTORIA

-

44

Historia

Numero näyttää niiden virheiden määrän (kuvaesimerkissä 44 kertaa), joita on esiintynyt akkuvarmistuksessa käynnistyksen jälkeen.

PELAUS

OK/FIL

0

Akku kytketty

Näyttää, onko akku kytketty.

KUORMITUS > 170 %

OK/FIL

0

Kuorma yli 170 %

Numerot osoittavat, kuinka monta kertaa kuorma on ylittänyt raja-arvon.

KUORMITUS > 100 %

OK/FIL

0

Lataa yli 100 %

Numerot osoittavat, kuinka monta kertaa kuorma on ylittänyt raja-arvon.

KUORMITUS >80 %

OK/FIL

0

Lataa yli 80 %

Numerot osoittavat, kuinka monta kertaa kuorma on ylittänyt raja-arvon.

OVERTEMP.

OK/FIL

0

Ylilämpötila

Laitteen lämpötilahälytys. Numerot osoittavat, kuinka monta kertaa kuorma on ylittänyt raja-arvon.

SULAKE

OK/FIL

15

Sulake

Numero osoittaa, kuinka monta kertaa sulake on lauennut. (15 kertaa kuvaesimerkissä)

OK = Ok

FAIL=Virhe

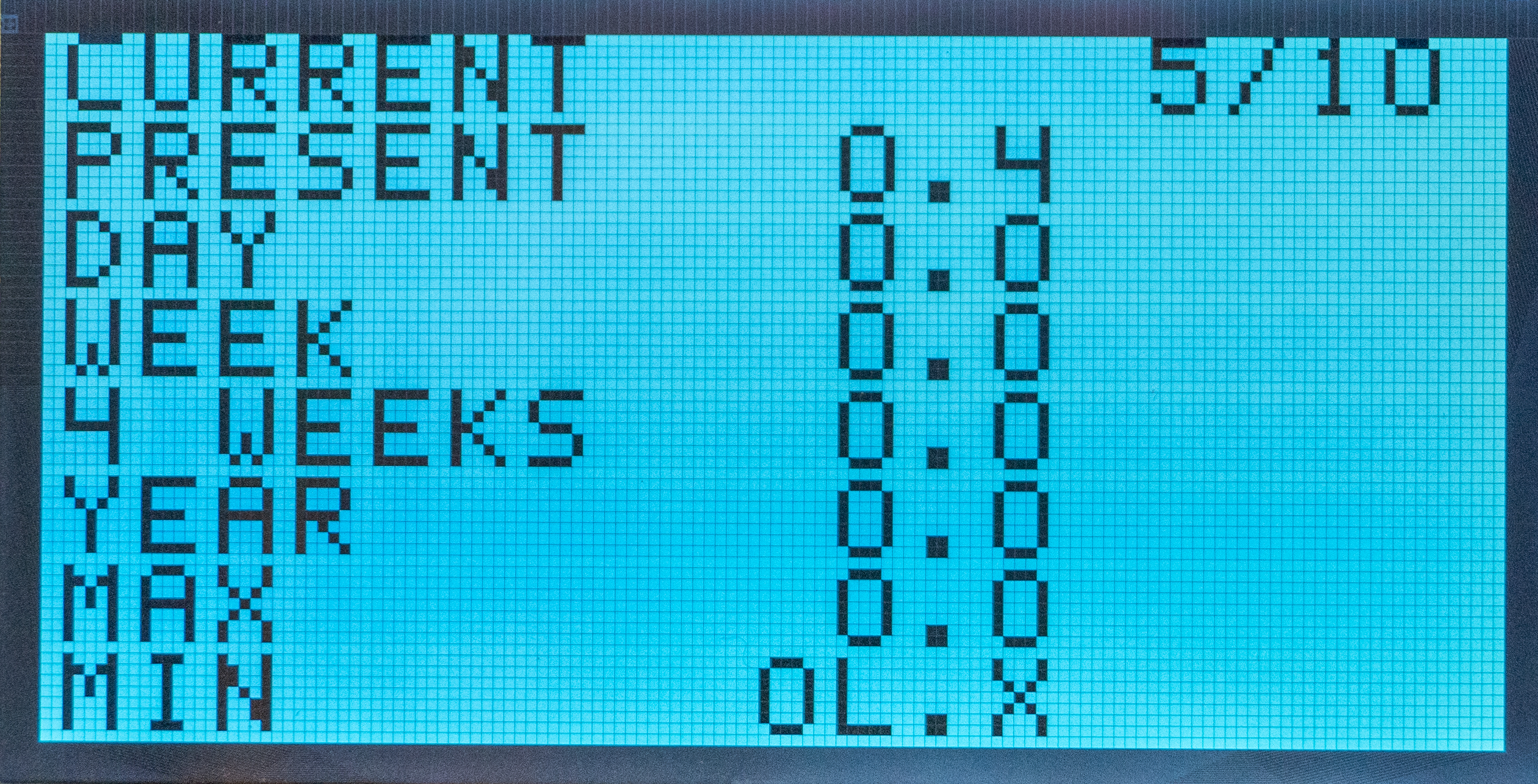

Nykyinen mittaus (sivu 5/10)

Taulu 16. Virran mittaus

Nimi esillä

Numero näytöllä

Käännös

Selitys

NYKYINEN

5/10

Nykyinen

5/10 on sivu 5/10 näytössä

LAHJA

0,4

Nykyinen

Näyttää laitteen nykyisen virranmittauksen reaaliajassa.

PÄIVÄ

0

Päivä

Näyttää laitteen virrankulutuksen viimeisten 24 tunnin ajalta (kesk

VIIKKO

0

Viikko

Näyttää laitteen virrankulutuksen viimeisten seitsemän päivän ajalta (keskiarvo).

4 VIIKKOA

0

Neljä viikkoa

Näyttää laitteen virrankulutuksen viimeisten 30 päivän ajalta (keskiarvo).

VUOSI

0

vuosi

Näyttää laitteen virrankulutuksen viimeisten 365 päivän ajalta (keskiarvo).

MAX

0

Max

Näyttää laitteen suurimman virran sen käyttöönoton jälkeen.

MINUN

0L.X

Minun

Näyttää laitteen vähimmäistehon käyttöönoton jälkeen.

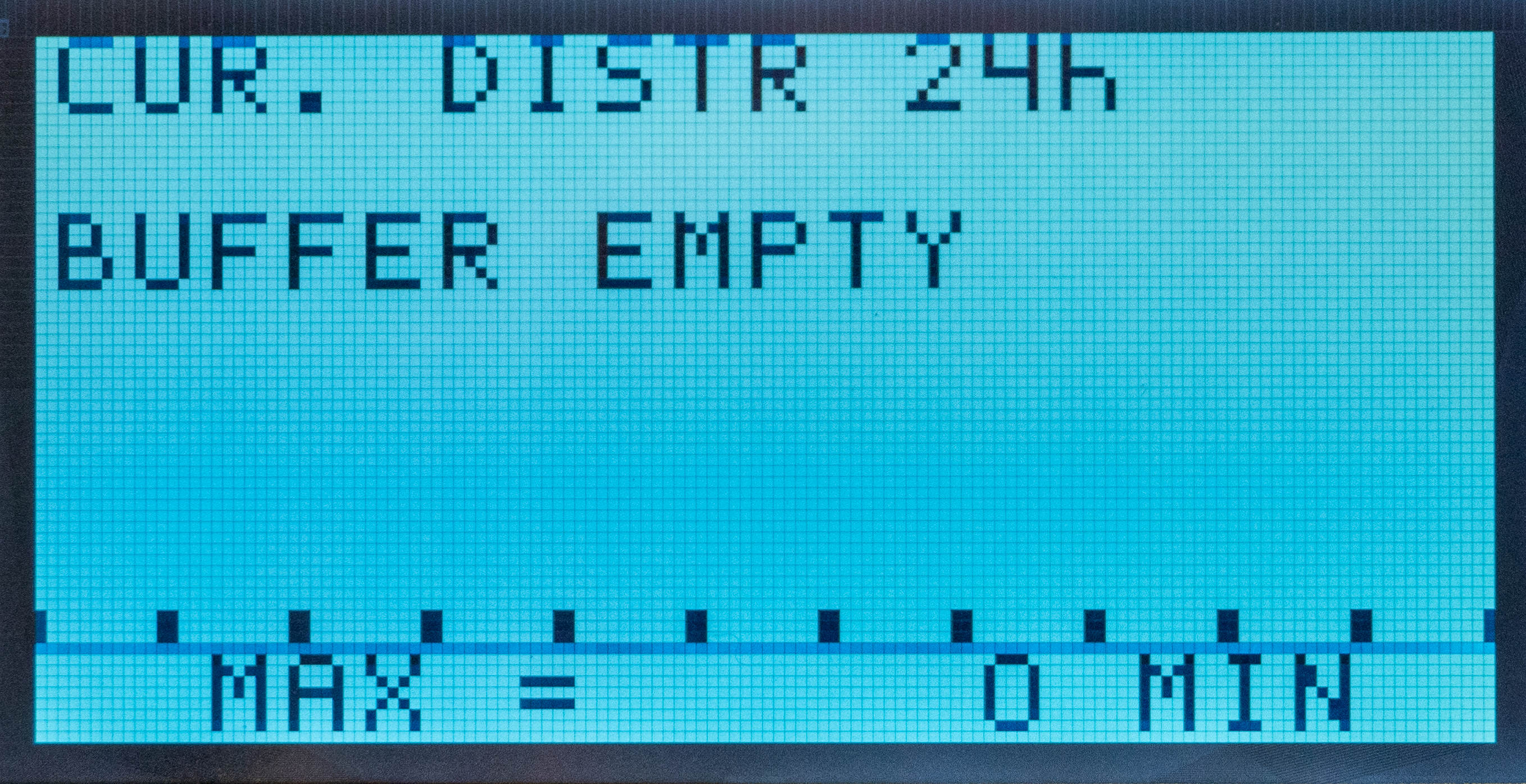

Nykyinen mittaus - kaavio (sivu 6/10)

Taulu 17. Virran mittaus - kaavio

Nimi esillä

Numero näytöllä

Käännös

Selitys

CUR. DIST

24h

Nykyinen

Näyttää nykyisen mittauksen (kaaviona) viimeisen 24 tunnin ajalta.

PUSKURI TYHJÄ

XX/Tyhjä

Puskuri

Näyttää kuinka kauan laitetta voidaan käyttää akkutilassa nykyisellä kuormituksella.

MAX=

0 MIN

Max =

Osoittaa, kuinka monta minuuttia laitetta voi käyttää paristoilla (nykyisellä kuormalla).

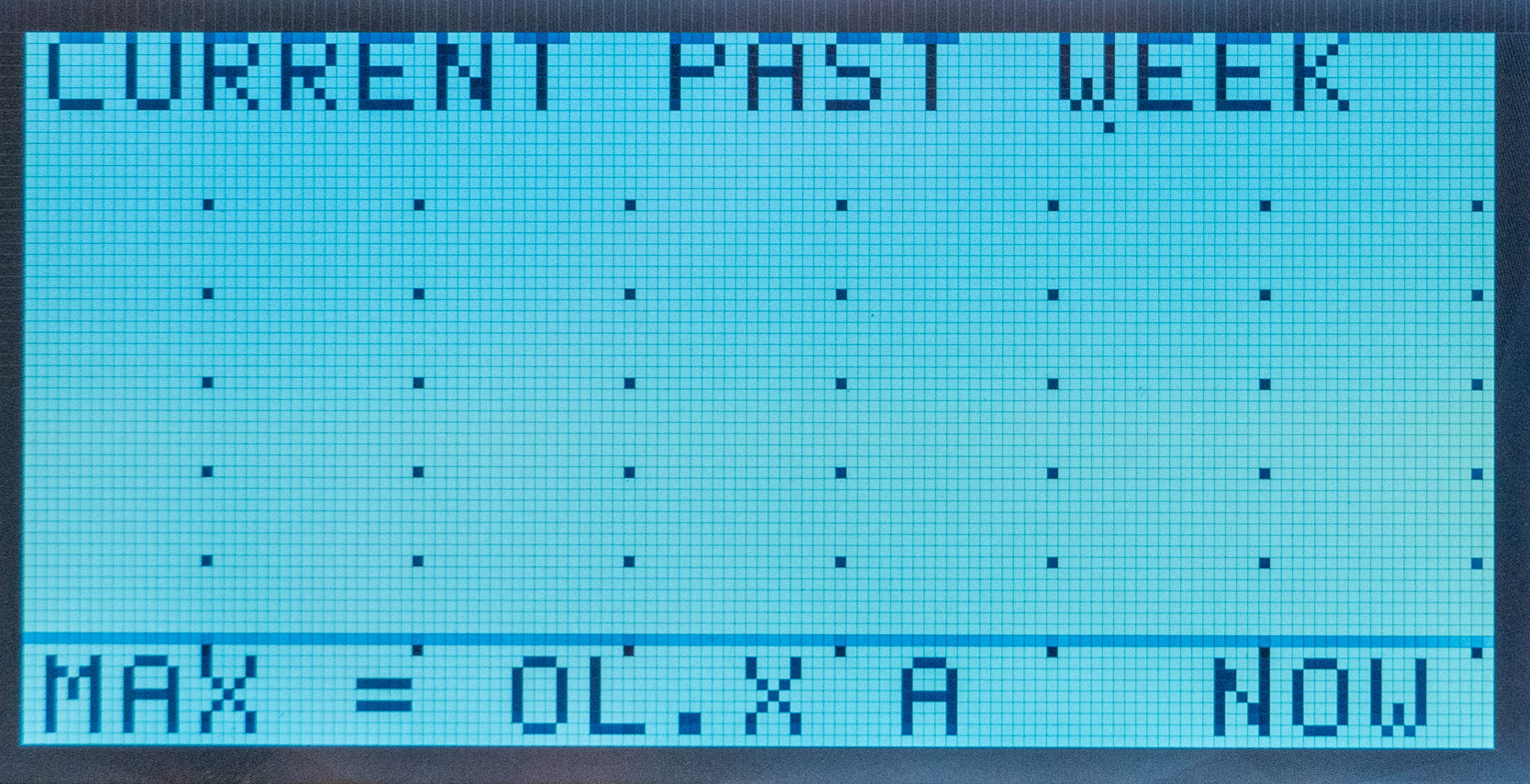

Nykyinen mittaus - viikoittainen kaavio (sivu 7/10)

Huomaa

Tämä on passiivinen eikä käytössä.

Näyttö ei näytä mitään.

Taulu 18. Nykyinen mittaus - viikkokaavio

Nimi esillä

Numero näytöllä

Käännös

Selitys

NYKYINEN VIIKKO

-

Ajankohtaista viime viikolla

Näyttää nykyisen mittauksen (kaaviona) viimeisen 7 päivän ajalta.

MAX=

0 MIN

Max =

Osoittaa, kuinka monta minuuttia laitetta voi käyttää paristoilla (nykyisellä kuormalla).

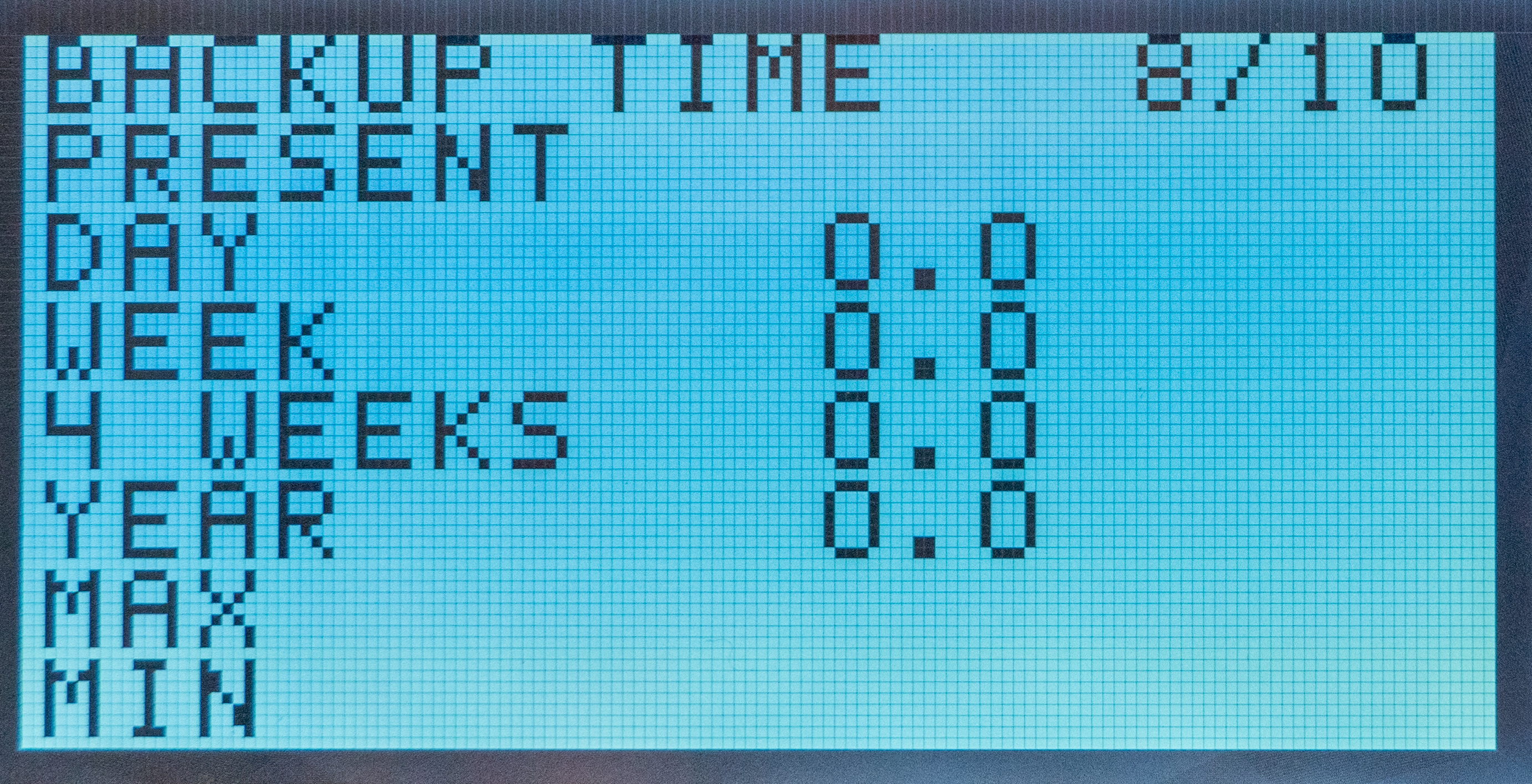

Valmiusaika (sivu 8/10)

Taulu 19. Varaa käyttöaika

Nimi esillä

Numero näytöllä

Käännös

Selitys

VARMUUSAIKA

8/10

Nykyinen

8/10 on sivu 8/10 näytössä

LAHJA

0

Nykyinen

Näyttää laitteen nykyisen vara-ajoajan reaaliajassa.

PÄIVÄ

0

Päivä

Näyttää laitteen nykyisen valmiusajan viimeisen 24 tunnin ajalta (keskiarvo).

VIIKKO

0

Viikko

Näyttää laitteen nykyisen valmiusajan viimeisen seitsemän päivän ajalta (keskiarvo).

4 VIIKKOA

0

Neljä viikkoa

Näyttää laitteen nykyisen valmiusajan viimeisen 30 päivän ajalta (keskiarvo).

VUOSI

0

vuosi

Näyttää laitteen nykyisen valmiusajan viimeisten 365 päivän ajalta (keskiarvo).

MAX

0

Max

Näyttää suurimman varakäyttöajan, joka laitteella on ollut käyttöönoton jälkeen.

MINUN

0L.X

Minun

Näyttää vähimmäismäärän ylimääräistä käyttöaikaa, joka laitteella on ollut käyttöönoton jälkeen.

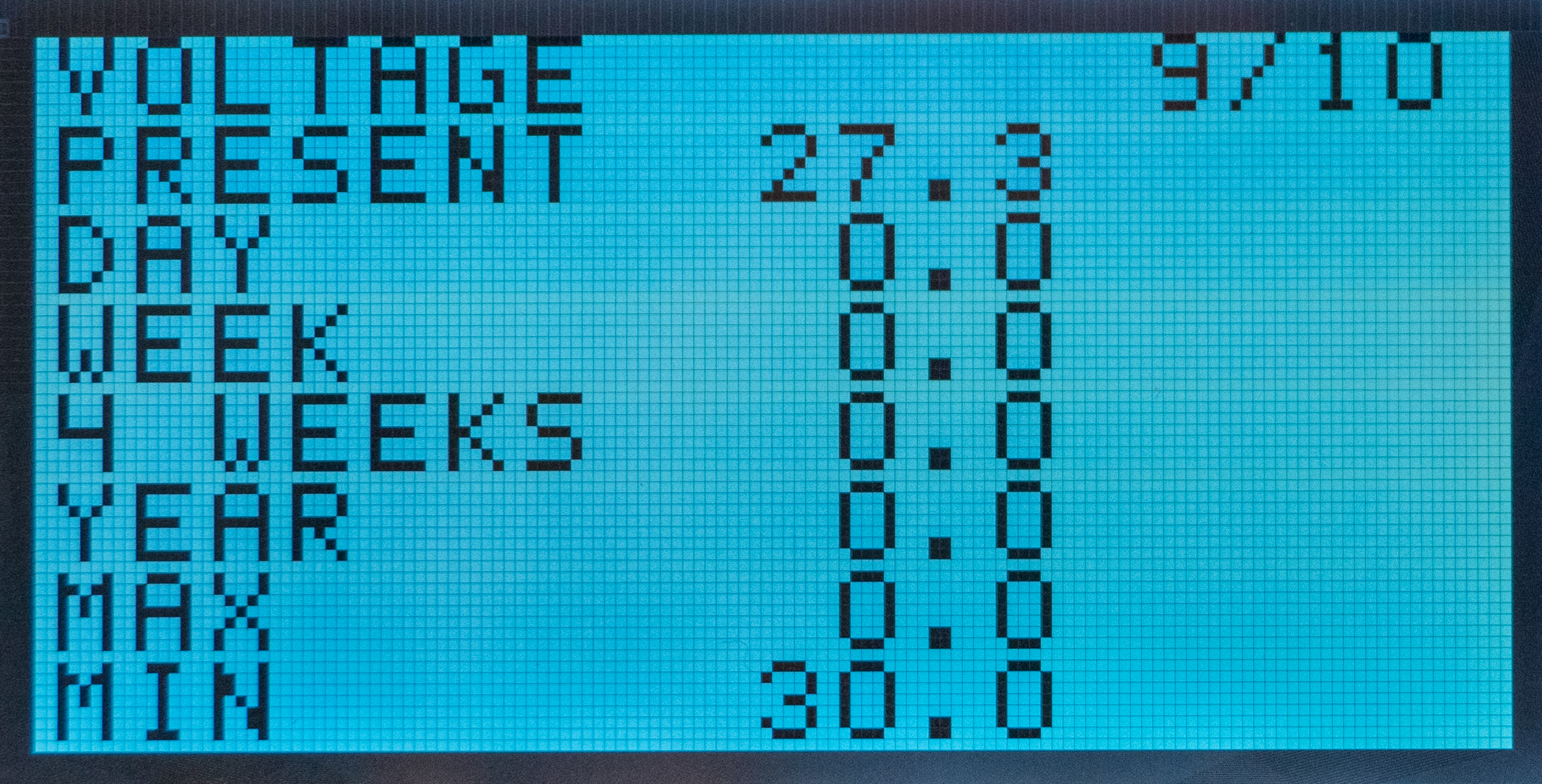

Jännite (sivu 9/10)

Taulu 20. Jännite

Nimi esillä

Numero näytöllä

Käännös

Selitys

JÄNNITE

9/10

Volt

9/10 on sivu 9/10 näytössä

LAHJA

27,3

Nykyinen

Näyttää laitteen nykyisen virtajännitteen reaaliajassa.

PÄIVÄ

0

Päivä

Näyttää laitteen jännitteen viimeisen 24 tunnin ajalta (keskiarvo).

VIIKKO

0

Viikko

Näyttää laitteen jännitteen viimeisen seitsemän päivän ajalta (keskiarvo).

4 VIIKKOA

0

Neljä viikkoa

Näyttää laitteen jännitteen viimeisten 30 päivän ajalta (keskiarvo).

VUOSI

0

vuosi

Näyttää laitteen jännitteen viimeisten 365 päivän ajalta (keskiarvo).

MAX

0

Max

Näyttää suurimman jännitteen, joka laitteessa on ollut sen käyttöönoton jälkeen.

MINUN

30.0

Minun

Näyttää laitteen minimijännitteen sen käyttöönoton jälkeen.



Jännite (sivu 10/10)

Taulu 21. Jännite

Nimi esillä

Numero näytöllä

Käännös

Selitys

LÄMPÖTILA

10/10

Lämpötila

10/10 on näytössä näkyvä sivu 10/10

LAHJA

19

Nykyinen

Näyttää laitteen nykyisen lämpötilan reaaliajassa.

AIKA >

32/0

Aika, korkein

Näyttää korkeimman lämpötilan ja kuinka kauan korkein lämpötila kesti (minuutteina).

AIKA <

15/0

Aika, minimi

Näyttää minimilämpötilan ja kuinka kauan minimilämpötila kesti (minuutteina).

MAX

0

Max

Näyttää korkeimman lämpötilan, joka yksikössä on ollut sen käyttöönoton jälkeen.

MINUN

30.0

Minun

Näyttää vähimmäislämpötilan, joka yksikössä on ollut käyttöönoton jälkeen. Jos alin lämpötila näyttää 255, se tarkoittaa, että lämpötila-anturia ei ole kytketty.



Käyttöönotto – laitteen käynnistäminen

Suorita kytkennät tässä järjestyksessä

Mahdollisten oikosulkuvaurioiden välttämiseksi kytkennät emolevyyn on tehtävä tässä järjestyksessä.

  1. [sv] Koppla in last, larm och ev. andra anslutningar.

  2. [sv] Koppla in batterier.

    1. [sv] Anslut / slå till säkringar.

  3. [sv] Skruva fast elnätkabel i plint och sätt fast plint på moderkort.

    1. [sv] Slå till nätspänning.

Laite toimii normaalisti, kun kaapin oven ulkopuolella oleva merkkivalo palaa vihreänä. Katso etupaneelin / kaapin oven muut tilailmaisut.

Akkujen latautuminen täyteen voi kestää jopa 72 tuntia.

Paneelin kuvaus

Kuva 9. NEO:n paneeli näytöllä
NEO:n paneeli näytöllä


Taulu 22. Paneelin selitys

Näyttö nro

Selitys

1

Tilanäyttö

2

Hälytys virtalähteestä

3

Akun hälytys

4

Lataushälytys

5-10

Tietoja ja tilastoja



Lisätietoja tilasta näytöltä löytyy osoitteesta osa joka kuvaa jokaista näyttöä.

NEO tuoteseloste

NEO-akkuvaraus, jossa on enemmän hälytystoimintoja

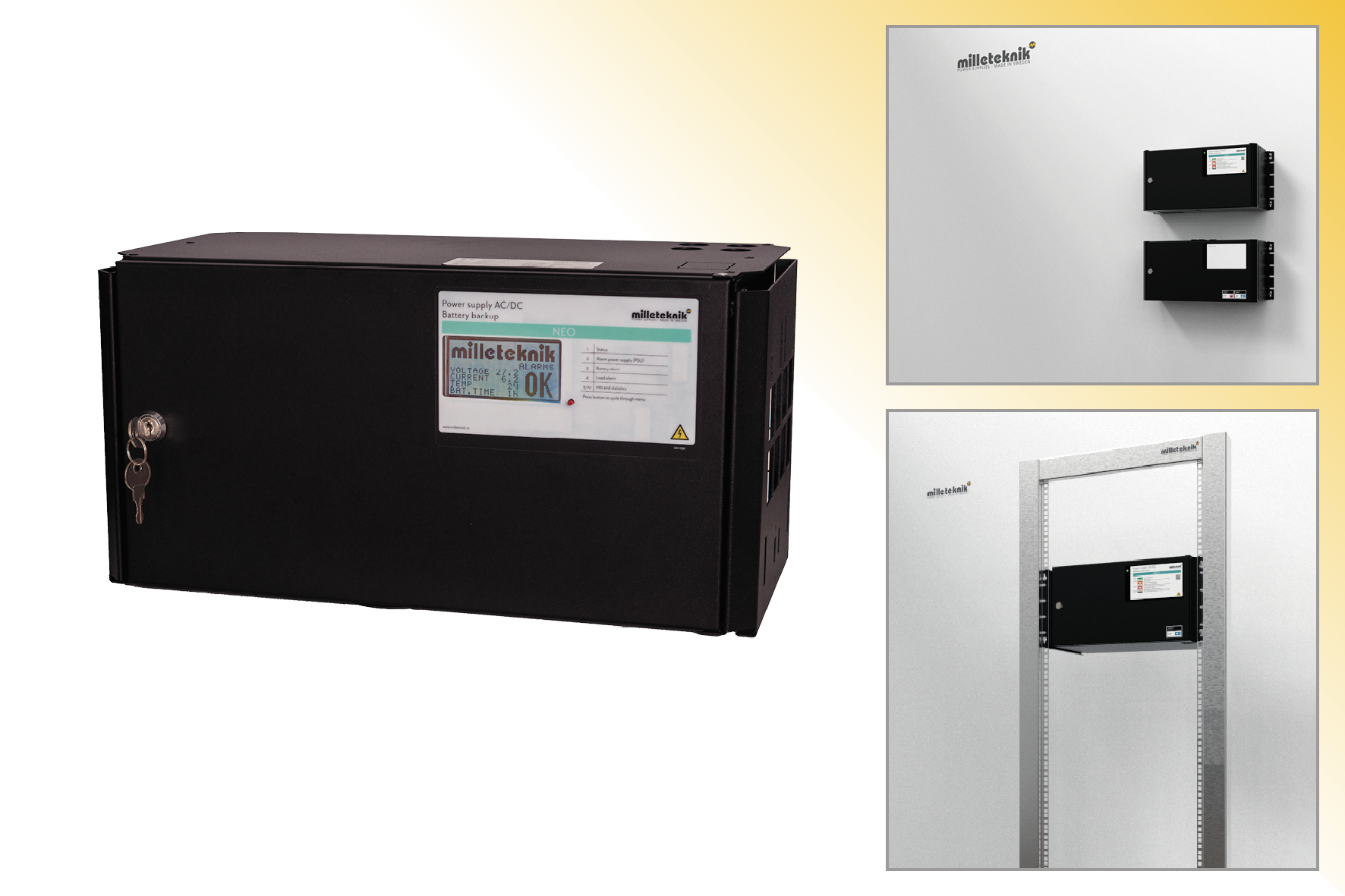

Kuva 10. NEO FLX M Näyttö
NEO FLX M Näyttö

NEO FLX M Display on saatavana 24 V:n jännitteellä ja voidaan asentaa seinälle tai 19" telineeseen.



Tekniset tiedot

Näitä teknisiä tietoja voidaan muuttaa ilman erillistä ilmoitusta.

Tuotteen tunnistus

Taulu 23. Nimikeke, osanumero ja E-numero

Nimikeke

Tuotenumero

E-numero (SE)

NEO 24V 15A FLX M Näyttö

FM01P10024P150-DSP1

52 136 34



NEO-akkuvarmistus turvaasennuksiin

NEO:ta käytetään tavallisesti turvatiloissa, joissa vaatimukset ovat korkeammat koskien suurempaa joustavuutta, enemmän hälytystoimintoja, pidemmät varakäyttöajat tai kun akkuvarmistuksen on kestettävä suurempia kuormituksia. NEO-sarja tarjoaa ohjatun latauksen (älykäs lataus), mikä tarkoittaa, että kun akut on ladattu täyteen, ne kytketään sähköisesti irti valmiustilaan enintään 20 päiväksi tai kun akut ovat saavuttaneet 26,7 V (24 V). Puramalla akut ja lataamalla niitä jatkuvasti (sen sijaan, että niitä ei koskaan käytettäisi), järjestelmä pidentää akun käyttöikää jopa 50 %. Akut kytkeytyvät automaattisesti tarvittaessa alle 50 mikrosekunnissa.

NEO näytöllä

Näytöllä varustetussa NEO:ssa on ulkoinen näyttö tilalukemiin ja akun kapasiteetin asettamiseen.

Joustavuus

NOVA FLX S:ssä voi olla ylimääräinen akkukotelo. NOVA FLX M ja NOVA FLX L 1–4 ylimääräisellä akkukotelolla*. NOVA FLX M ja NOVA FLX L akkuhyllyillä 19" telineessä*. *Akkukotelot ja hyllyt kytketään 9-napaisella liittimellä. Akkukotelossa on tilaa jopa kahdelle 45 Ah:n akulle akkukoteloa kohti. Akkuhyllyissä on tilaa kahdelle 45 Ah:n akulle (Medium) ja jopa kahdelle 150 Ah:n akulle (Large) jokaista akkuhyllyä kohti.

Käyttöalue

NEO syöttää virtaa rakennuksen kulkujärjestelmiin, hälytysjärjestelmiin tai muihin turvatuotteisiin, jotka saavat virran 24 V DC:stä. Virtalähteen tasasuuntaaja muuntaa 230 V DC:n 24 V DC:ksi. Akut, esimerkiksi pääsyjärjestelmä, jatkavat, kun sähköverkko katkeaa. Pitkä käyttöikä, energiatehokas ja tuki on saatavilla, jos jokin menee pieleen, nyt tai 10 vuoden kuluttua.

Kiinteä asennus

Tuote on tarkoitettu kiinteään asennukseen. Asennus tulee teettää valtuutetulla asentajalla.

Määräykset ja sertifioinnit

Määräykset ja sertifioinnit

Taulu 24. Tuote täyttää seuraavat vaatimukset.

EMC:

EMC-direktiivi 2014/30EU

Sähkö:

Pienjännitedirektiivi: 2014/35/EU

CE:

CE-direktiivi 765/2008

Konedirektiivi

Tuote on osa sähköjärjestelmiä, siihen sovelletaan asiaankuuluvia sähkö- ja turvallisuusdirektiivejä eikä se ole konedirektiivin (2006/42/EY) mukainen kone.

Ekosuunnittelu

Milleteknikin tuotteet on tarkoitettu ammattikäyttöön, joten ne eivät kuulu suoraan ekosuunnitteluasetuksen (EU 2019/1782) soveltamisalaan. Koska jotkin komponentit voidaan kattaa, paljastamme kuitenkin asiaankuuluvia tietoja antaaksemme asiakkaillemme luottamuksen valintoihinsa



Nimellisarvo

Tehokkuus (%)[a]

Valmiustilan kulutus, tyypillinen (W):

89%

5,54 W

[a] Nimelliskuormituksella.

soptunna_atervinning.ai

Odotettu toiminta-aika sähkökatkoksen sattuessa (uusilla akuilla)

Järjestelmän jännite

Paristojen lukumäärä

Akkutyyppi

Yksikkö +

akkulaatikko*

Ladata:

2 A

Ladata:

4 A

Ladata:

8 A

Ladata:

10 A

Ladata:

14 A

Ladata:

18 A

24 V

2 kpl.

20 Ah

1+0

9 h

3,5 tuntia

1,5 tuntia

1 h

30 min.

20 min.

24 V

2 kpl.

45 Ah

1+1

klo 9 illalla

12 h

4 h

3 h

2 h

1,5 tuntia

24 V

4 kpl.

45Ah (90Ah)

1+2

42 h

klo 20

12 h

8 h

5 h

3,5 tuntia

24 V

6 kpl.

45Ah (135Ah)

1+3

64 tuntia

30 tuntia

15.00

12 h

9 h

6 h

24 V

8 kpl.

45Ah (180Ah)

1+4

82 h

42 h

klo 20

4 iltapäivällä

12 h

10 h

*Esimerkki: 1+2 tarkoittaa, että on 1 vara-akku ja 2 akkukoteloa kytkettynä. 1+0 tarkoittaa, että kyseessä on vara-akku ilman akkukoteloa.

Piirilevy – Tekniset tiedot

Tekniset tiedot, emolevy: PRO 1

Tiedot

Selitys

Lyhyt nimi

PRO 1

Tuotteen Kuvaus

Emolevy akkuvarmistuksessa edistyneillä toiminnoilla ja tiedonsiirrolla huippujärjestelmien kanssa.

Oma kulutus, relekortilla

Alle 210 mA. 100 mA ilman tehoaskelmaa, kun kaikki ulkoisen hälytyskortin releet on vedetty normaaliasentoon.

Vaihtoaika verkkojännitteestä akkukäyttöön

Kun paristot ovat lepotilassa: <5 mikrosekuntia. Kun akut ovat latausjaksossa: 0 (ei mitään). Akut lepäävät 20 päivän jaksot, jonka jälkeen latausjakso ottaa vallan ja lataa akkuja 72 h. Jos akkujen ollessa lepojaksossa tapahtuu sähkökatkos, akut kytkeytyvät päälle <5 mikrosekunnissa. Jos sähkökatkos tapahtuu akkujen ollessa latausjaksossa, kytkentäaikaa ei ole.

Tuleva verkkovirta

230 V AC - 240 V AC, 47-63 Hz.

Verkkosulake

Katso taulukko: Sulakkeet.

Osoitus

LED piirilevyssä/kaapin ovessa

Hälytys

Hälytys näkyy kaapin etuosassa olevalla merkkivalolla.

  • Akun kennovika tai akkua ei ole kytketty.

  • Vika laturissa, alijännite.

  • Laturin vika, ylijännite.

  • Matala järjestelmäjännite, verkkojännite alle 24,0 V verkkokäytössä.

  • Alhainen akun jännite, alle 24,0 V DC tai virtakatkos.

  • Sähkökatkon hälytys.

  • Peukalointikytkin.

  • Sulakkeen vika.

  • Ikääntynyt akku

Hälytystoimintojen laajentaminen voidaan saavuttaa tiedonsiirron tai hälytyskortin avulla.

Taulu 25. Lähdöt

Tiedot

Selitys

Hälytys releen vaihdosta?

Kyllä, relekortin kautta (valinnainen).

Latauslähdöt, numero

2

Jännite kuorman ulostulossa

27,3V DC

Jänniterajoitus, ylempi, kuorman lähdössä

27,9V DC

Jänniterajoitus, alempi, kuorman lähdössä. Akkukäytöllä ja verkkojännitteellä irti.

20V DC

Prioriteetti (aina jännite) kuormituslähdöt

Maksimikuormitus, uloskäyntiä kohti

10 A

Maksimikuormitus, kokonaismäärä (ei saa ylittää).

10 A

Kuormalähtö plus (+) sulake

Joo

Kuorman lähtö miinus (-) varmistettu

Lataa lähtö 1 = Kyllä

Kuormituslähtö 2 = Nro

Sulakkeet ulostulossa

Katso taulukko: Sulakkeet.



Taulu 26. Sulakkeet

Sulake

Tyyppi

15 A

T15A

Verkkosulake 24 V:n laitteissa 15 A asti

T2.5AH250V. Keraaminen.



Taulu 27. Suojaus

Sähkösuojaus

Syväpurkaussuoja

Joo. 24 V yksiköiden suojaus jännitteellä 20, +/- 0,5 V.

Ylijännitesuoja

Joo

Ylikuumenemissuoja

Joo

Oikosulkusuojattu

Joo



Tekniset tiedot, hälytyskortti PRO 1:lle

Tiedot

Selitys

Lyhyt nimi

PRO 1 hälytyskortti.

Versio

3

Tuotteen Kuvaus

Hälytyskortti PRO1:lle releen vaihdon hälytyksellä. Kaikki releet ovat normaalisti jännitteisiä ja antavat hälytyksen, kun ne ovat jännitteettömät.

Oma kulutus

30mA.

Taulu 28. Hälytysten yleiskatsaus

Hälytysten yleiskatsaus aakkosjärjestyksessä

Rele 1* / Hälytyslähtö 1

Rele 2* / Hälytyslähtö 2

Rele 3* / Hälytyslähtö 3

Viestintä (J14:1-9)

Merkkivalo emolevyssä ja LED ovessa.

Sähkökatkos

X

-

-

X

X

Sulakkeen vika

-

X

-

X

X

Peukalointikytkin

-

X

-

X

X

Tuulettimen virhe

-

-

-

X

-

Laturin vika, ylijännite

-

X

-

X

X

Vika laturissa, alijännite

-

X

-

X

X

Kennovika tai akkua ei ole kytketty

-

X

-

X

X

Matala järjestelmäjännite**.

-

-

X

X

X

Alhainen akun jännite (<24,0 V DC) tai virtakatkos

-

X

-

X

X

Ylilämpötila

-

-

-

X

-

Hypotermia

-

-

-

X

-

Hypotermia

-

-

-

X

-

Lyhyt akun kesto jäljellä

-

-

-

X

-

Ikääntynyt akku

-

X

-

X

X

Ylivirta 100%, minuutin keskiarvo

-

-

-

X

-

Ylivirta 80%, päivittäinen keskiarvo

-

-

-

X

-

Ylivirta 175%, toinen keskiarvo

-

-

-

X

-

*Hälytys potentiaalivapaassa relekoskettimessa.

** Järjestelmän jännite verkkokäytössä on alle 24,0 V.



Virtalähde

Virtalähde - Tekniset tiedot LRS-150-24

Laite:

Tietoja

Selitys

Lähtöjännite

27,3 V

Lähtövirta:

0 A - 6,5 A

Lähtöjännite, aaltoilu

200 mVp-p

Ylijännite

28,8 V - 33,6 V

Lähtöjännite, uudelleenlataus, aaltoilu/virran rajoitus

Alle 0,6 Vp-p

Hyötysuhde:

89 %

Virranrajoitus:

110 % - 140 %

Tasajännite:

+/- 0,5 %

Säätötarkkuus:

+ / - 1,0 %

Tulovirta (230 V)

1,7 A

Verkkojännitteen taajuus

47 Hz- 63 Hz

Verkkojännite

230 V AC - 240 V AC

Nimellisteho

156 W

Lämpötila-alue

-30°C - +70°C

Ilmankosteusalue

20–90 % RH ei tiivistyvä

Virtalähde - Tekniset tiedot RSP-320-24

Laite:

NEO 24V 15A FLX M Display

Tietoja

Selitys

Lähtöjännite:

27,3 V

Lähtövirta

0 A - 13,4 A

Lähtöjännite, aaltoilu

150 mVp-p

Ylijännite

27,6 V - 32,4 V

Lähtöjännite, uudelleenlataus, aaltoilu/virran rajoitus

Alle 1,2 Vp-p

Hyötysuhde:

89 %

Virranrajoitus:

105 % - 135 %

Tasajännite:

+/- 0,5 %

Säätötarkkuus:

+/- 1,0 %

Tulovirta (230 V)

2 A

Verkkojännitteen taajuus

47 Hz- 63 Hz

Verkkojännite

230 V AC - 240 V AC

Nimellisteho

321,6 W

Lämpötila-alue

-30°C - +70°C

Ilmankosteusalue

20–90 % RH ei tiivistyvä

Virtalähde - Tekniset tiedot HRP-600-24

Istuu:

Tiedot

Selitys

Ulostulojännite

27,3V

Ulosvirtaus

0 A - 27 A

Lähtöjännite, aaltoilu

150 mVp-p

Ylijännite

30 V - 34,8 V

Lähtöjännitteen lataus, aaltoilu/virran rajoitus

Alle 1,2 Vp-p

Tehokkuus

88 %

Tehon rajoitus

105 % - 135 %

Vakiojännite

+/- 0,5 %

Sääntelyn tarkkuus

+/- 1,0 %

Tulovirta (230 V)

3,6 A

Verkkojännitteen taajuus

47 Hz - 63 Hz

Verkkojännite

230 V AC - 240 V AC

Brändin vaikutus

648 W

Lämpötila-alue

-30°C - +70°C

Ilmankosteusalue

20–90 % RH ei tiivistyvä

Teknisten tietojen kotelo

[sv] Kapsling - Tekniska Data

[sv] Info

[sv] Förklaring

[sv] Namn

[sv] FLX M

[sv] Kapslingsklass

[sv] IP 32

[sv] Mått

[sv] Höjd: 224 mm, bredd 438 mm, djup 212 mm

[sv] Höjdenheter

[sv] 5 HE

[sv] Montering

[sv] Vägg eller 19" rack.

[sv] Omgivningstemperatur

+5...+40 °C. Parhaan akun eliniän saavuttamiseksi: +15...+25 °C.

[sv] Omgivning

Ympäristöluokka 1, sisätilat. 20–90 % Suhteellinen kosteus

[sv] Material

[sv] Pulverlackerad plåt.

[sv] Färg

[sv] Svart

[sv] Kabelgenomföringar, antal

[sv] 4

[sv] Batterier som får plats

[sv]

[sv] 2 stycken 12 V, 20 Ah.

[sv]

[sv] Fläkt

[sv] Ja

Linkki uusimpiin tietoihin

Tuotteita päivitetään jatkuvasti, löydät aina uusimmat tiedot verkkosivuiltamme.

NEO serien

Takuu, tuki, valmistusmaa ja alkuperämaa

Takuu

Tuotteella on kahden vuoden takuu ostopäivästä alkaen (ellei toisin sovita). Maksuton tuki takuuaikana on saatavilla osoitteessa support@milleteknik.se tai puhelimitse 031-34 00 230. Takuu ei kata vian paikantamiseen eikä korjatun tai vaihdetun tuotteen asentamiseen liittyvää matka- ja/tai työaikakorvausta. Lisätietoja antaa Milleteknik. Milleteknik tarjoaa tukea tuotteen koko käyttöiän ajan, kuitenkin enintään 10 vuoden ajan ostopäivästä. Jos Milleteknik katsoo, että korjaus ei ole mahdollista, tuote voidaan korvata vastaavalla tuotteella. Tukikustannukset veloitetaan takuuajan päättymisen jälkeen.

Tekninen tuki

Tarvitsetko apua asennuksessa tai kytkemisessä?

Löydät vastaukset moneen kysymykseen osoitteesta: www.milleteknik.se/support

Puhelin: 031-340 02 30, sähköposti: support@milleteknik.se.

Tuki on avoinna: maanantaista torstaihin 8.00-16.00, perjantaisin 8.00-15.00. Suljettu klo 11.30-13.15.

Varaosat

Tukipalvelu vastaa varaosia koskeviin kysymyksiin, katso yhteystiedot yllä.

Tuki takuuajan jälkeen

Milleteknik tarjoaa tukea tuotteen elinkaaren ajan, mutta enintään 10 vuotta ostopäivästä. Vaihtaminen vastaavaan tuotteeseen voi tapahtua, jos valmistaja katsoo, että korjaaminen ei ole mahdollista. Tukikulut lisätään takuuajan päätyttyä.

Kysymyksiä tuotteen suorituskyvystä?

Myynnin puhelinnumero: 031- 340 02 30, sähköposti: sales@milleteknik.se

Ota yhteyttä

Milleteknik AB

Ögärdesvägen 8 B

433 30 Partille

Ruotsi

+46 31-34 00 230

www.milleteknik.se

Valmistusmaa

Ruotsi

Valmistaja

Suunnitteli ja valmistaa Milleteknik AB

Akut

Akut eivät sisälly

Akut myydään erikseen.

20 Ah, 12 V AGM akku

Sopii sisään

Paristojen lukumäärä

NEO 24V 15A FLX M

2

Akkutyyppi

V

Ah

Huoltovapaa AGM, lyijyakku.

12 V

20 Ah

Taulu 29. 10+ suunniteltu käyttöikä* akku

Tuotenumero

Sähköpostinumero

Tuotteen nimi

Terminaali

Mitata. Korkeus leveys syvyys

Paino per kappale

Tehdä

MT113-12V20-01

5230538

UPLUS 12V 20Ah 10+ Suunniteltu kestävä akku

M5 pultti

182x77x168 mm

6,0 kg

UPLUS



Varakäyttöajat – yleiskatsaus

Taulukossa esitetään odotettavissa oleva varakäyttöaika varmennusakun eri kuormituksilla.

Tärkeää

Tämä on suuntaa-antava, ja kaikki ajat ovat likimääräisiä ja voivat poiketa todellisista ajoista. Kuormitus, lämpötila ja muut tekijät vaikuttavat asiaan, joten tarkkaa aikaa ei voida antaa.

Koskee uusia akkuja.

Ampeerit ja akut vaihtelevat kokoonpanon mukaan, tarkista, kestääkö kokoonpano akkuja ja ampeeria.

Taulu 30. Varakäyttöaika 24 V laitteet – ilman akkukoteloa

Kuormitus

7,2 Ah

14 Ah

28 Ah

45 Ah

Kuormitus

Varakäyttöaika (noin), minuuttia

0,5 A

450

820

1650

2350

1 A

260

485

970

1460

2 A

150

280

560

920

4 A

90

165

335

550

6 A

67

125

245

405

8 A

57

105

210

350

10 A

44

80

160

270

12 A

38

70

140

235

14 A

33

60

120

200

16 A

28

50

100

170

18 A

25

45

89

150

20 A

23

42

84

142



Taulu 31. Valmiusaika 24 V laitteet – akkukotelolla, 28–70 Ah

Keskivirta

28 Ah

42 Ah

65 Ah

70 Ah

-

4 akkua

(14 Ah)

6 akkua

(14 Ah)

4 akkua

(20Ah + 45 Ah)

10 akkua

(7 Ah)

Kuormitus

Varakäyttöaika (noin), minuuttia

0,5 A

1650

2090

5574

3440

1 A

970

865

3252

2118

2 A

560

815

1770

1329

4 A

335

490

930

864

6 A

245

360

600

605

8 A

210

310

426

544

10 A

160

240

342

414

12 A

140

210

270

363

14 A

120

180

234

311

16 A

100

150

204

286

18 A

90

130

150

254

20 A

84

126

138

241



Taulu 32. Varakäyttöajat 24 V yksiköt - akkukotelolla, 90 Ah - 155 Ah

Keskivirta

90 Ah

110 Ah

135 Ah

155 Ah

-

4 paristoa

(45Ah)

6 paristoa

(20 Ah + 45 Ah)

6 akkua

(45Ah)

8 paristoa

(20 Ah + 45 Ah)

Ladataan

Varaa käyttöaika (n.), minuuttia

0,5 A

4705

5796

7056

8215

1 A

2928

3582

4392

5070

2 A

1836

2247

2754

3230

4 A

1183

1438

1762

2018

6 A

788

959

1175

1345

8 A

748

861

1048

1150

10 A

570

689

839

920

12 A

499

603

699

765

14 A

427

516

629

655

16 A

404

499

592

590

18 A

359

444

526

520

20 A

340

420

498

495



Taulu 33. Varakäyttöajat 24 V yksiköt - akkukotelolla, 180 Ah - 225 Ah

Keskivirta

180 Ah

200 Ah

225 Ah

-

8 paristoa

(45Ah)

10 akkua

(20 Ah + 45 Ah)

10 akkua

(45Ah)

Ladataan

Varaa käyttöaika (n.), minuuttia

0,5 A

9408

12972

11760

1 A

5856

7872

7320

2 A

3672

4548

4590

4 A

2365

2670

2945

6 A

1577

1780

1960

8 A

1500

1558

1800

10 A

1140

1246

1410

12 A

950

1038

1200

14 A

855

890

1055

16 A

810

902

995

18 A

715

802

885

20 A

680

722

840



Kirjoitusvirheiden varaa.

Osoite ja yhteystiedot

Milleteknik AB

Ögärdesvägen 8 B

S-433 30 Partille

Ruotsi

+46 31 340 02 30

info@milleteknik.se

www.milleteknik.se
