Om NEO
NEO brukes normalt i sikkerhetsanlegg hvor det stilles høyere krav til flere funksjoner, alarmfunksjoner, lengre backupdriftstid eller når batteribackupen må håndtere høyere belastning.
Om oversettelse av dette dokumentet
Brukerhåndbok og andre dokumenter er på originalspråket på svensk. Andre språk kan være maskinoversatt og/eller ikke gjennomgått, feil kan oppstå.
Installasjon og igangkjøring
Instruksjoner for installasjon og igangkjøring.
Les dette først!
La om mulig være 100 mm ledig plass.
Systemet er beregnet for bruk i et kontrollert innemiljø.
Kun autoriserte personer skal installere og vedlikeholde systemet.
Det er installatørens ansvar at systemet er egnet til tiltenkt bruk.
Dokumenter som følger med systemet må lagres i det eller i dets umiddelbare nærhet.
Ventilasjon må ikke tildekkes. Nettspenningen bør kobles fra under installasjonen.
All informasjon kan endres.
Ved å installere dette produktet, erkjenner og aksepterer installatøren begrensningene til dette produktet som beskrevet i denne håndboken.
Bruksanvisning i original.

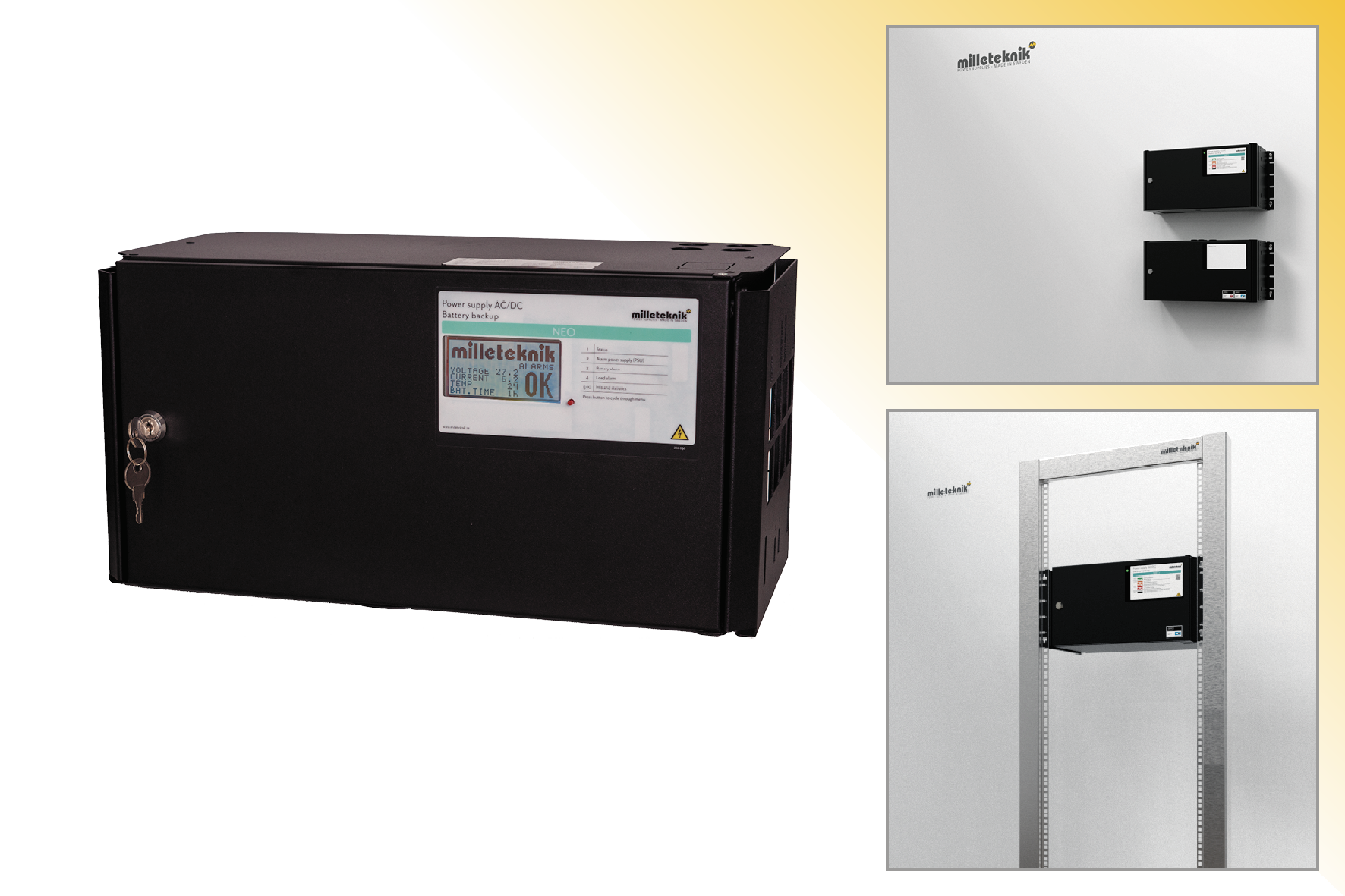

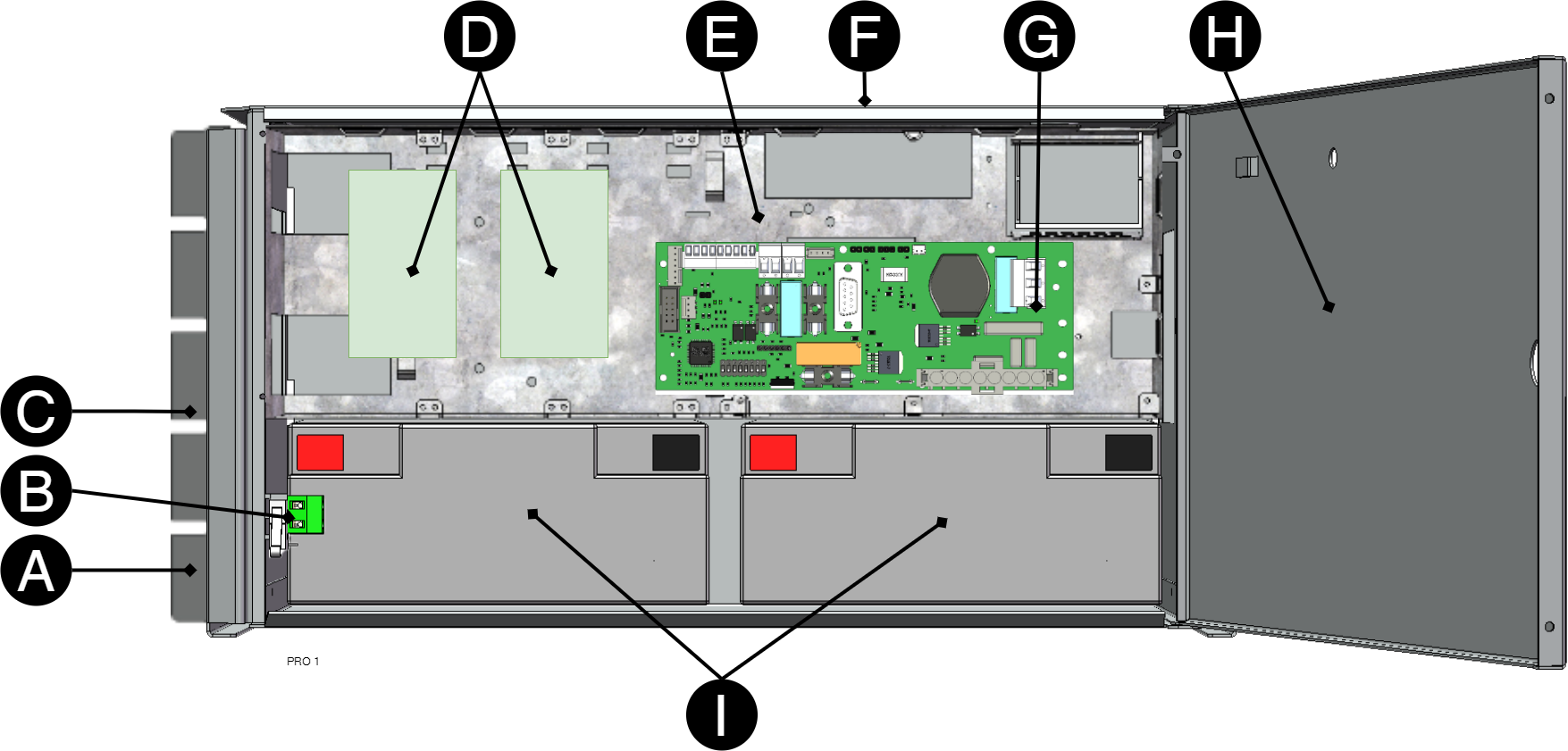

Komponentoversikt
KomponentoversiktNEO FLX M
Bokstav | Forklaring |
|---|---|
A | Braketter for montering på vegg eller i 19" rack. |
B | Valgfritt: Manipuleringsalarm. |
C | Innkapsling i pulverlakkert metall. |
D | Plass til valgfrie kort |
E | Nettaggregat, plassert på baksiden i noen konfigurasjoner. |
F | Kabelinnføringer. |
G | Hovedkort. |
H | Låsbar dør. |
I | Plass til batterier. |
Innkapsling
Generelle monteringsanvisninger
Innendørs veggmontering
Kabinettet må monteres vertikalt.
For god ventilasjon bør det være minst 100 mm ledig plass over og på sidene av kabinettet. Ikke blokker luftstrømmen på sidene
Enheten skal monteres i en behagelig arbeidshøyde, normalt mellom 1,4 og 1,8 m.
Anbefalt avstand mellom skruehode og vegg skal være 1,5-2 mm.
Unngå plassering i direkte sollys, nær varmekilder eller i miljøer med høy luftfuktighet eller støv.
Installasjonen skal utføres i samsvar med gjeldende installasjonsregler og av en kompetent installatør.
Innendørs montering i 19" rack
Produktet skal monteres i et standardisert 19" stativ eller skap med tilstrekkelig bæreevne for vekten av kabinettet inkludert batterier.
Enheten skal monteres i en behagelig arbeidshøyde, normalt mellom 1,4 og 1,8 m.
Enheten er montert horisontalt i stativet med de medfølgende rackørene eller tilsvarende braketter.
Kontroller at stativstolpene er riktig justert og at avstanden tilsvarer 19" standarden (465—470 mm mellom stolpenes innerkant).
Bruk minst to monteringspunkter (på hver side) på stativørene for stabilt feste. Anbefalt skruestørrelse er M5 eller M6
Ved montering skal burmuttere eller låseskiver brukes for å sikre at skruene sitter godt.
For god ventilasjon bør det være minst 100 mm ledig plass over og under enheten. Ikke blokker luftstrømmen foran eller bak.
Batterier skal alltid plasseres som anvist og må ikke blokkere ventilasjonsåpninger eller ledninger.
Installasjonen skal utføres i samsvar med gjeldende installasjonsregler og av en kompetent installatør.
Montering
Bruk egnede skruer for montering på vegg eller i 19" rack. Skruer for montering på vegg eller i rack inngår ikke.
For veggmontering i betong må betongskruer brukes. For rackmontering brukes M6 med kurvmutter
Skruelengden skal justeres i henhold til veggmateriale og belastning. Den angitte skruelengden er den minste tillatte lengden
Braketter
Medfølgende braketter kan festes på to måter: Ved montering på vegg skal brakettene plasseres i bakkant mot veggen. Ved montering i 19" rack skal brakettene plasseres i forkant på enheten.
Brev | Forklaring |
|---|---|
A | Konsoll skyves inn fra bunnen og opp. |
B | Klipsen klikker inn når braketten sitter riktig. |
Batterier – sette i og koble til
Skjema - Innkobling av batterier, 24 V
Batterikablene er montert på hovedkortet ved levering. Bildene nedenfor viser hvordan de skal kobles.
1. Plasser batteriene i innkapslingen med batteriterminalene ut mot døren.
2. Koble batterikablene til batteriet. Rød kabel på pluss og svart kabel på minus.
Koble til batterisikring.
• Dersom det er mulig, kobler du fra nettspenningen ved tilkobling eller utskifting av batterier.tte.
Koble batterikabler til riktige terminaler. Feilkobling kan føre til skade på utstyret.
Nei. | Forklaring |
|---|---|
1 | Batteri 2. |
2 | Batterisikring. |
3 | Batteri 1. |
4 | Innkommende nettspenning, 230 V AC. |
5 | Likrikter 24 V DC. |
6 | Last, 24 V DC. |

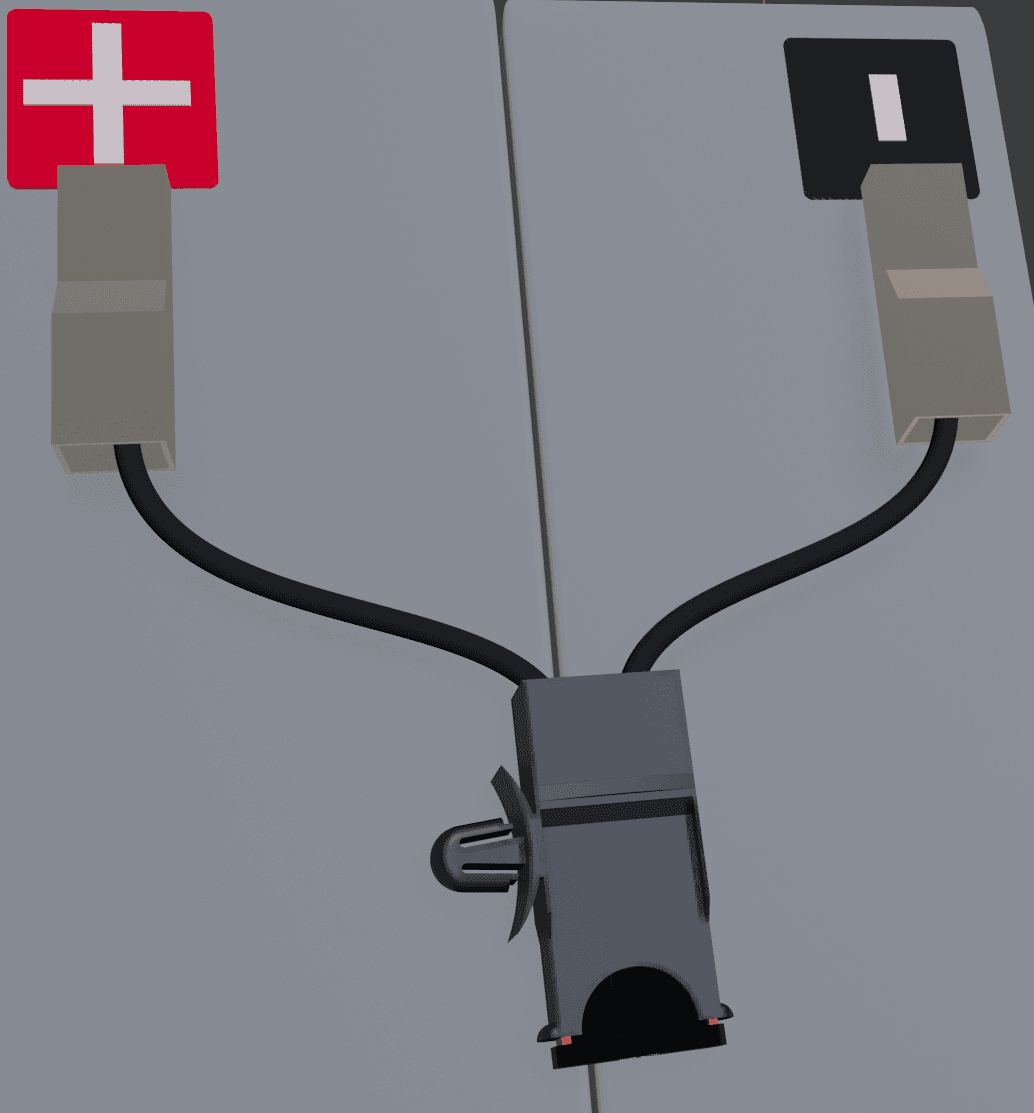

Koble til batterisikring / bladsikring

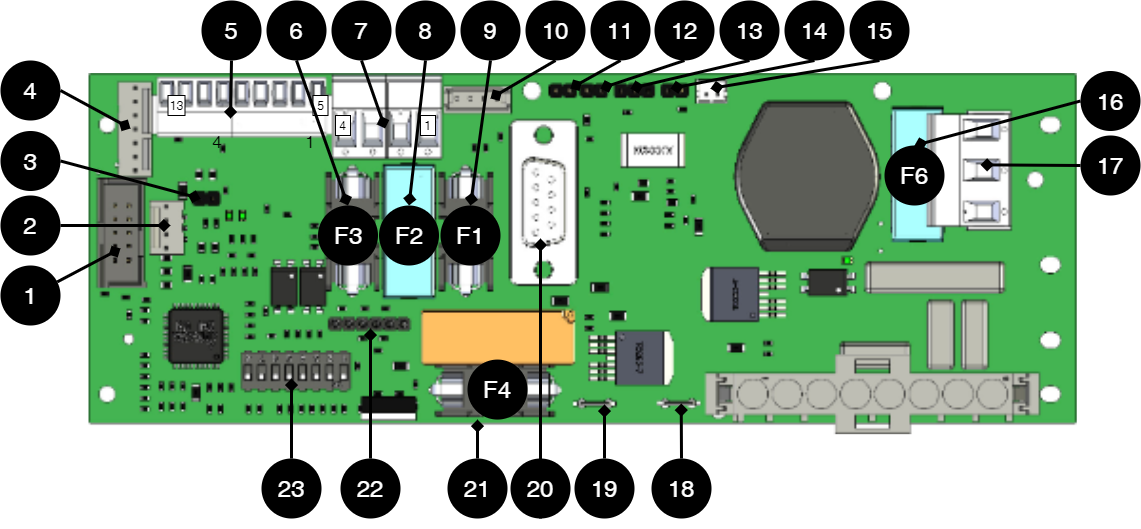

PRO1 - Hovedkort
Hovedkort - beskrivelse
Hovedkort styrer enheten, distribuerer strøm og kommuniserer med andre systemer. Se tekniske data for mer informasjon.
Nei | På kretskortet | Forklaring |
|---|---|---|
1 | PGM1 | Port for fastvareoppdatering. |
2 | J12 | Tilkoblingsindikatordiode. |
3 | J5 | Avslutning med jumper, (ved over 120 Ω, RS-485). |
4 | J9 | Strømkorttilkobling. |
5 | P2:5-13 | Tilkoblingskommunikasjon. |
6 | F3 | Sikring, last 2+. (5A og 10A enheter.) |
7 | P2:1-4 | Belastningsutganger kun for 5 A og 10 A enheter. |
8 | F2 | Sikring, last 1 -. (5A og 10A enheter.) |
9 | F1 | Sikring, last 1+. (5A og 10A enheter.) |
10 | J2 | Tilkobling til vifte. |
11 | J11 | Sabotasjebryter tilkobling. |
12 | J7 | Tilkobling sabotasjebryter fra batteriboks. |
13 | JU2 | Inngang fra eksternt sikringskort, NR. |
14 | J15 | Inngang fra eksternt sikringskort, NC. |
15 | J13 | Tilkobling til ekstern alarm. Valgfritt kort. |
16 | F6 | Se sikringer. |
17 | P1:1-3 | Innkommende nett, (230 V). L, N, PE. |
18 | J16 | Strømmotstandstilkobling. |
19 | J4 | Strømmotstandstilkobling. |
20 | D-sub | Tilkoblingsmulighetskort via D-sub. |
21 | F4 | Batterisikring. |
22 | J8 | Tilkobling til relé/kommunikasjonskort. |
23 | S1 | Dip-bryter 1-8 |
Sikringer
Lunte | Type | Forklaring |
|---|---|---|
F1 | Se tabell: sikringer | Sikring, last 1 pluss +. |
F2 | Sikring, last 1 minus -. | |
F3 | Sikring, last 2 pluss +. | |
F4 | Batterisikring. | |
F6 | Nettsikring. |
Advarsel for utskifting av sikringer (A)
Dersom det benyttes større sikringer enn det enheten leveres med, medfører dette en skaderisiko. Sikringens oppgave er å beskytte tilkoblet last og tilhørende lastkabler mot skade og brann. Det er ikke mulig å bytte til en større sikring for å øke strømuttaket.
Lunte | Type |
|---|---|
15 A | T15A |
Nettsikring på 24 V enheter opp til 15 A | T2.5AH250V. Keramikk. |
Koble til strømnett
Koble strømnett til hovedkort med terminalblokk
Før tilkobling skal forsyningskretsen kobles fra og spenningsfri. Kontroller at lederområdet og kabeltypen oppfyller gjeldende installasjonsregler, og at strekkavlastnings- og isolasjonsnivåene oppfyller kravene for 230 V AC-
Etter tilkobling skal alle skrueforbindelser kontrolleres og strammes. Spenning skal bare skje etter at mekanisk beskyttelse, lokker og hus er montert på nytt og er i samsvar med kontaktbeskyttelsen i henhold til
Sikre F og N med kabelbånd.
Viktig
beskyttende jorden (PE) skal kobles til PE-terminalen på hovedkortet. Hovedkortet er jordet via monteringspunktene i kabinettet, noe som sikrer riktig potensiell utjevning mellom PCB og kabinett. Dekselet er også jordet gjennom jordkabel/jordflette mellom deksel og kabinett for å opprettholde kontinuitet og EMC-funksjon
Nettledninger må holdes atskilt fra andre ledninger for å unngå EMC-forstyrrelser.
Beskyttelsesjordingen (PE) skal kobles til PE-klemmen på hovedkortet. Hovedkortet jordes via monteringspunktene i kapslingen, noe som sikrer korrekt potensialutjevning mellom kretskortet og kapslingen. Dekselet er også jordet via en jordingskabel / jordingsflette mellom deksel og kapsling for å opprettholde kontinuitet og EMC-funksjon.
Kontroller at markeringen på kretskortet samsvarer med kabelrekkefølgen på klemmen.
Koble strømnettkablene til terminalblokken før denne settes tilbake på hovedkortet. Sikre L (F) og N med buntebånd.
Bokstav | Forklaring |
|---|---|
L | L=Line |
N | Null |
PE | Vernejord |
Koble til last 5 A og 10 A enheter
Maksstrøm
Maksimal strøm må ikke overskrides. Maksstrøm er angitt på navneskilt på enheten.
Hvis det er ett eller flere tilkoblingskort for å øke antallet lastutganger eller skape lastselektivitet, skal last tilkobles på tilleggskort og ikke på hovedkortet.
På kretskort | Forklaring |
|---|---|
P2:1 | Tilkobling for last 1+ |
P2:2 | Tilkobling for last 1 - |
P2:3 | Tilkobling for last 2+ |
P2:4 | Tilkobling for last 2 - |
Tilkobling av last 15–25 amperes enheter
For enheter med effektkort, som brukes til å håndtere de høyere strømstyrkene (15 ampere og over), skal last kobles til på tilleggskort.
Se dokumentasjonen for tilleggskortet for mer informasjon om tilkobling av last.
Advarsel
Last skal ikke kobles til hovedkortet hvis enheten er 15 eller 25 ampere, da det vil ødelegge hovedkortet ved idriftsetting. Hovedkort som ødelegges på denne måten, omfattes ikke av garantien.
Effektkortet øker strømmen for enheter på 15 og 25 ampere.
Dip-switch 1-8
Kontakten på dip-switch har to posisjoner, PÅ og AV.
Dip-switch S1 | Forklaring |
|---|---|
5 | Stiller inn viftehastigheten. |
5-7 | Innstilling av batterikapasitet. |
8 | Tilbakestilling av programvare. |
Notat
NEO kan ikke kobles til kommunikasjon/UC.
Omstart for å bekrefte endringer i adresse, batteri- og alarminnstillinger mot overordnet system
Etter at DIP-switch er stilt inn for ulike parametere, må enhetens programvare startes på nytt. Det må gjøres for at de nye innstillingene skal legges inn og tre i kraft.
Viktig
Omstart med denne fremgangsmåten bryter ikke utspenningen.
Omstart av enhetsprogramvaren gjøres ved å skru Dip-switch 8: AV-PÅ-AV (PRO1)
Viktig
Omstart må utføres hver gang det gjøres en endring i enheten.
NEO kan ikke kobles til kommunikasjon/UC.
Viftehastighet - innstilling, Dip-switch 5
Dip-Switch 5 stiller inn viftehastigheten. (Fra og med programvare V 4.27.)
Dip-5 | plassering | Temperaturgrense | Fordel | Ulempe |
|---|---|---|---|---|
AV | Normal modus (fabrikkinnstilling). | Høy hastighet over 30°C, gjenoppretter normal modus når temperaturen er 25°C. | Best for batterilevetid. | Høyere støy fra viften. |
ON | Kontormiljømodus. | Høy hastighet ved 35°C, gjenoppretter normal modus når temperaturen er 30°C. | Lavere støynivå. | Forkorter levetiden til batteriene. |
Innstilling av batterikapasitet, Dip-switch 5-7
Enheten leveres satt til den batterikapasiteten som produktet tåler mest, (største batterier). Hvis andre batterier skal installeres, må batterikapasitetsinnstillingen endres slik at alarmer og funksjoner kan fungere etter hensikten.
Innstilling av den nye batterikapasiteten gjøres ved å holde sabotasjebryteren inne mens Dip-switch 5-7 endres og enheten settes i drift.
Åpne enheten og la den fungere normalt.
Trykk på sabotasjebryteren på dørkarmen. Enheten er nå i skrivemodus for innstilling av batterikapasitet.
Still inn den tilkoblede batterikapasiteten på Dip-bryteren, i henhold til tabellen.
Slipp sabotasjebryteren i dørkarmen. Batterikapasiteten er nå lagret.
Batterier | Dip 5 | Dip 6 | Dip 7 |
|---|---|---|---|
7,2 Ah | AV | AV | AV |
14 Ah | ON | AV | AV |
20 Ah | AV | ON | AV |
28 Ah | ON | ON | AV |
45 Ah | AV | AV | ON |
60 Ah | ON | AV | ON |
90 Ah | AV | ON | ON |
120 Ah og over | ON | ON | ON |
Datagjenoppretting etter batteribytte, Dip-switch 8
For at systemet skal måle kapasiteten til nye batterier, må enheten fjerne tidligere batterikapasitet. Dip-switch 8 utfører en programvare-reset som blant annet tilbakestiller alarmer.
Viktig
Handlingen sletter minnet på kortet umiddelbart.
Dip-switch 8 må være slått: AV-PÅ-AV

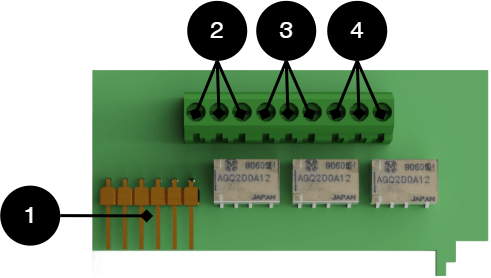

Alarmkort for hovedkort
Alarmkortet er et valgfritt kort som brukes til å motta alarmer via relékobling. Uten relékort kan alarmer kun kommuniseres til undersentralen.
Alle releer må være i trukket tilstand. Sjekk at det er forbindelse mellom CO og NC. Still inn måleinstrumentet til kontinuitetsmåling og testavslutning. Dette skal da indikere kortslutning.
Alle releer er normalt aktivert og gir en alarm når en spenningsløs tilstand oppstår.
 |
Nei | Terminalnr | Relé er normalt aktivert. | Alarmtype eller forklaring |
|---|---|---|---|
1 | J12 | - | Tilkobling til hovedkort. |
2 | J14:1-3 | NC, COM, NO | Strømbruddsalarm. |
3 | J14:4-6 | NC, COM, NO | Alarm for: Sikringssvikt, sabotasjebryter*, laderfeil overspenning, laderfeil underspenning, cellefeil/batteri ikke tilkoblet, lav batterispenning ved nettbrudd og gammelt batteri*. |
4 | J14:7-9 | NC, COM, NO | Alarm for: Lav systemspenning. |
Via kommunikasjon på PRO1-kort: Alle alarmer og alarmer for: Viftefeil, overtemperatur, undertemperatur, kort gjenværende batteritid, overstrøm 100 % av minuttsnitt, overstrøm 80 % daglig snitt og overstrøm 175 % andre snitt. * Valgfritt på enheter som ikke er sertifisert. | |||

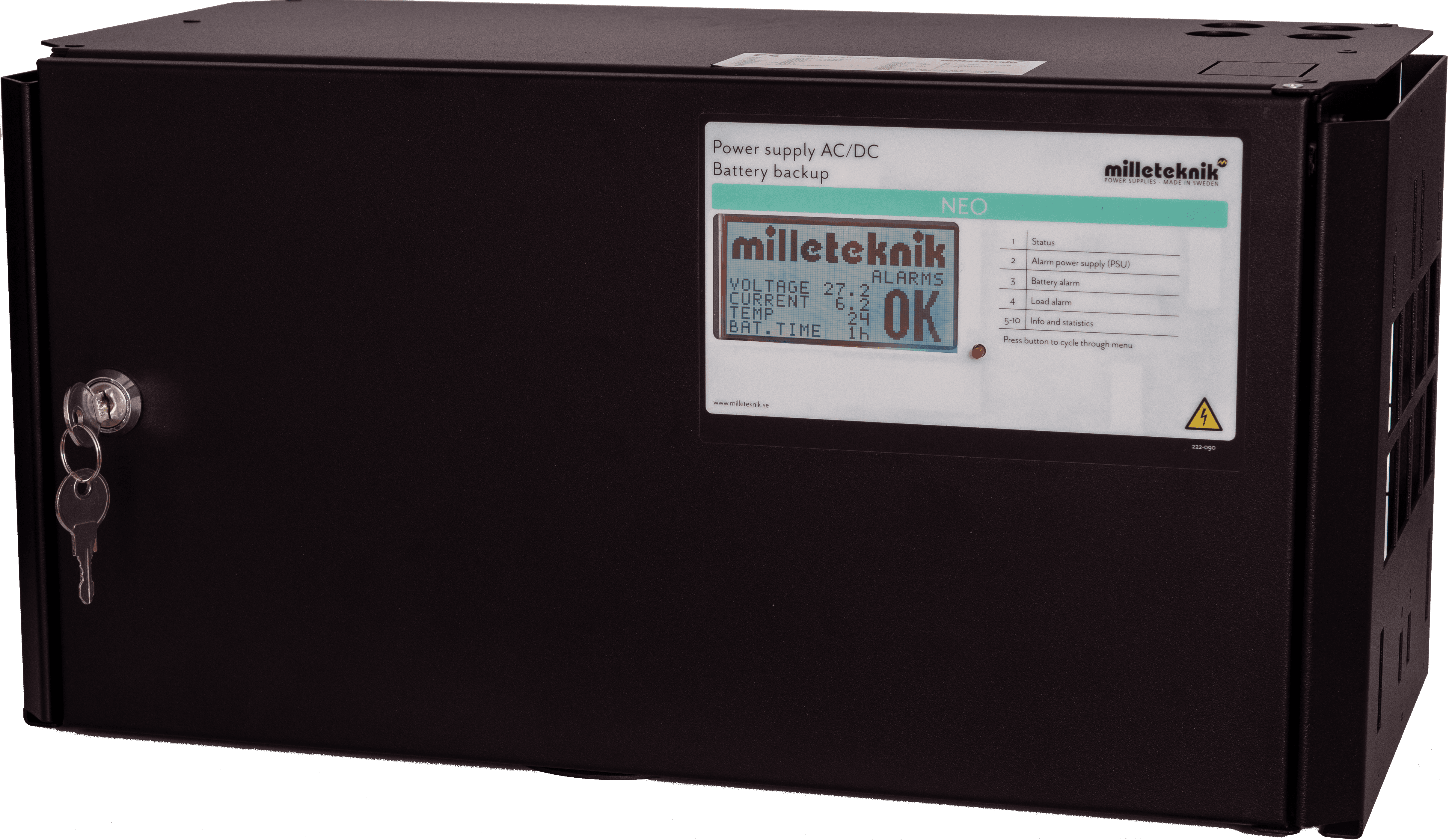

NEO-skjerm

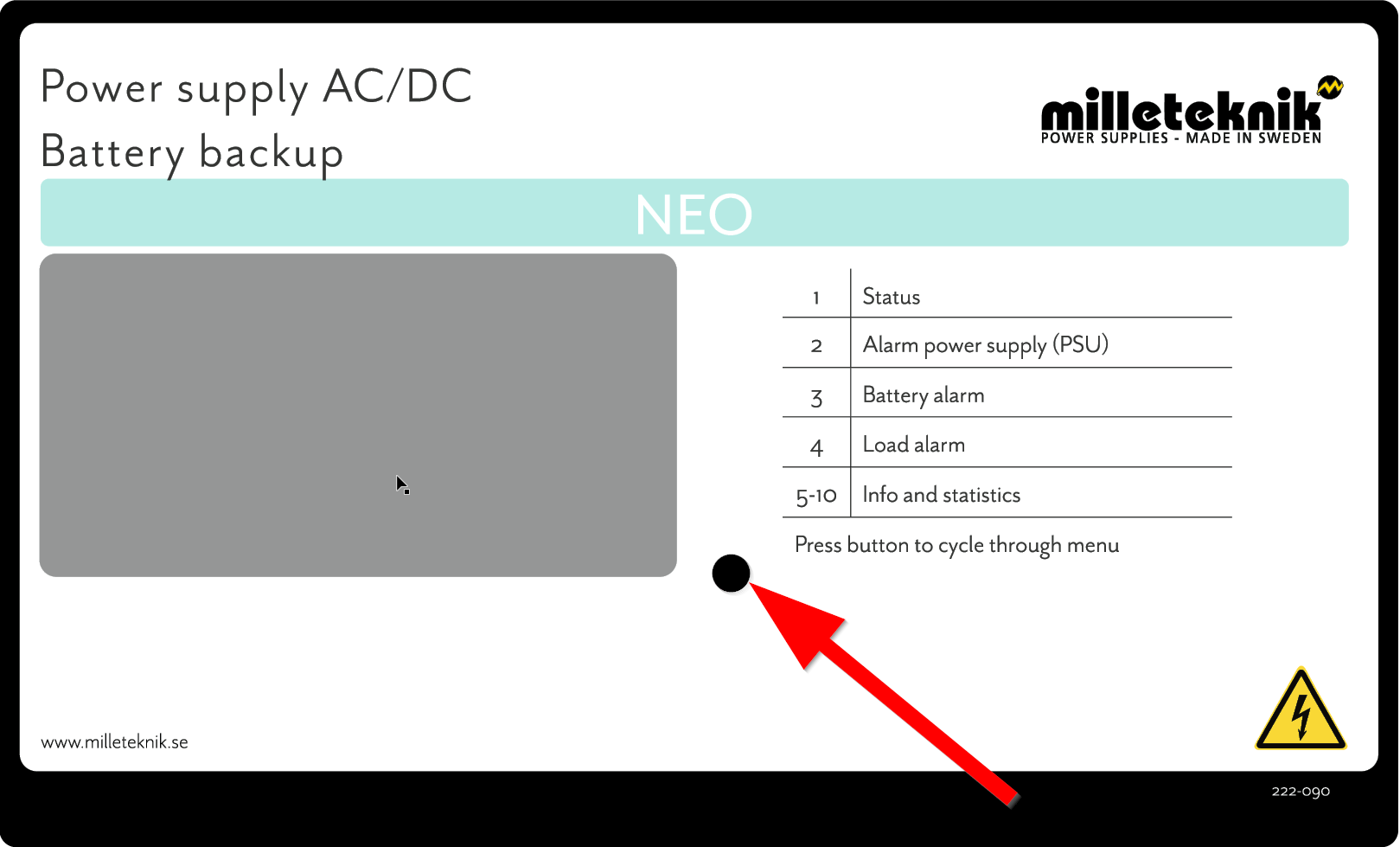

Utstilling på skapdør
På NEO med display kan batterikapasitet stilles inn og alarmer og batteri backup status kan vises. Ved å trykke på knappen kan batterikapasiteten stilles inn og status kan leses. Trykk på knappen for å bla mellom sidene på skjermen.
Trykknappen ruller mellom skjermene og brukes til å stille inn batterikapasiteten.
Språk på skjermen
Språket som vises på displayet er engelsk.
Det er ikke mulig å endre språket.

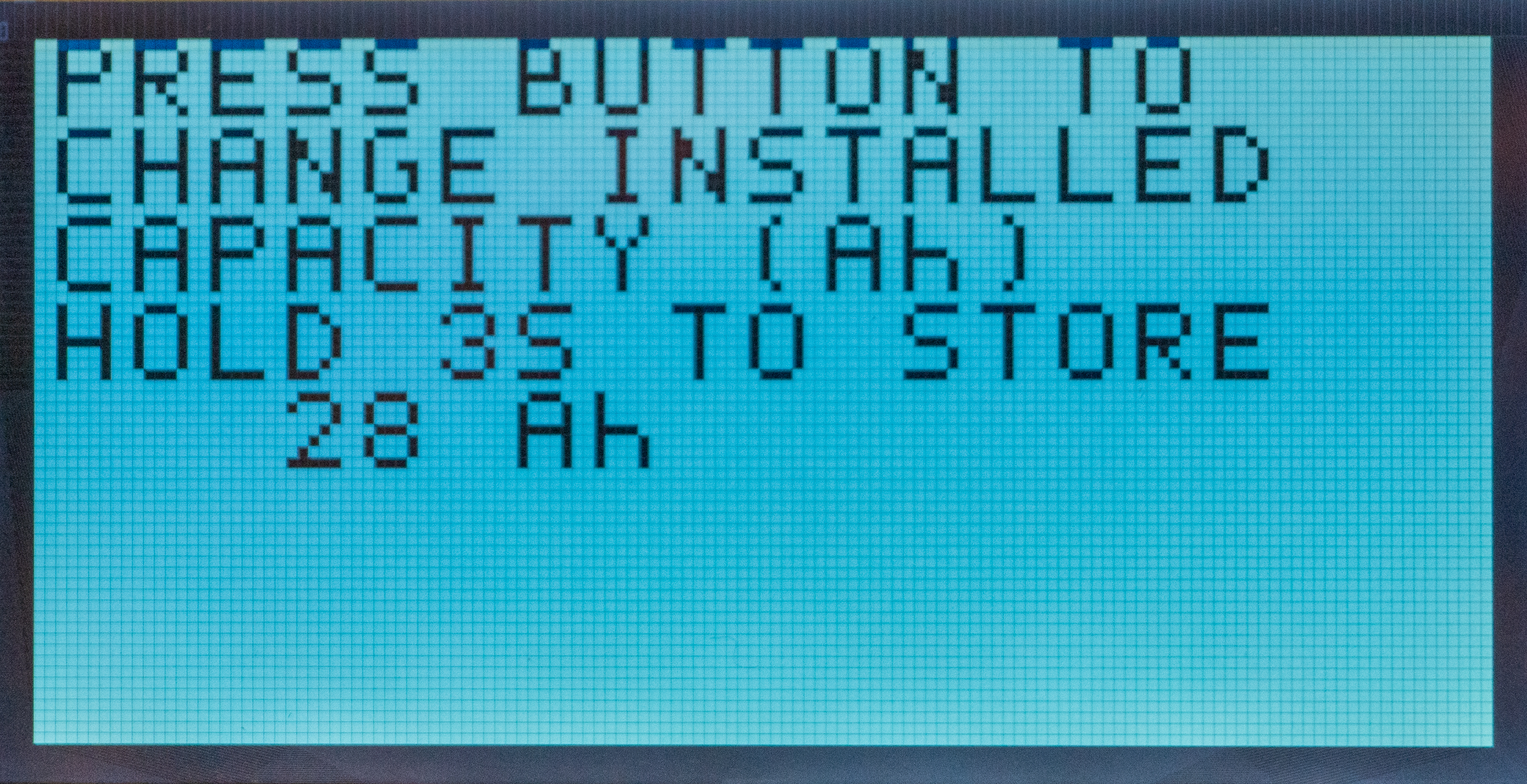

Innstillingsskjerm (side 1/10)
Når enheten er slått på, vises først innstillingsskjermen. Her stilles batterikapasiteten inn. Trykk på knappen til det samme batteriet er installert vises. Trykk og hold nede knappen i 3 sekunder for å lagre endringen.
Innstillingsskjermen er på engelsk.
Utstilt | Oversettelse / |
|---|---|
TRYKK KNAPPEN FOR Å ENDRE DEN INSTALLERT KAPASITETEN (Ah) | Hold knappen inne for å endre installert (batteri)kapasitet (Ah). |
HOLD 3S for å LAGRE | Hold knappen inne i 3 sekunder for å lagre verdien. |
28 Ah | 28 Ah / Ved å holde nede knappen vil verdien for innstilt batteri endres. |

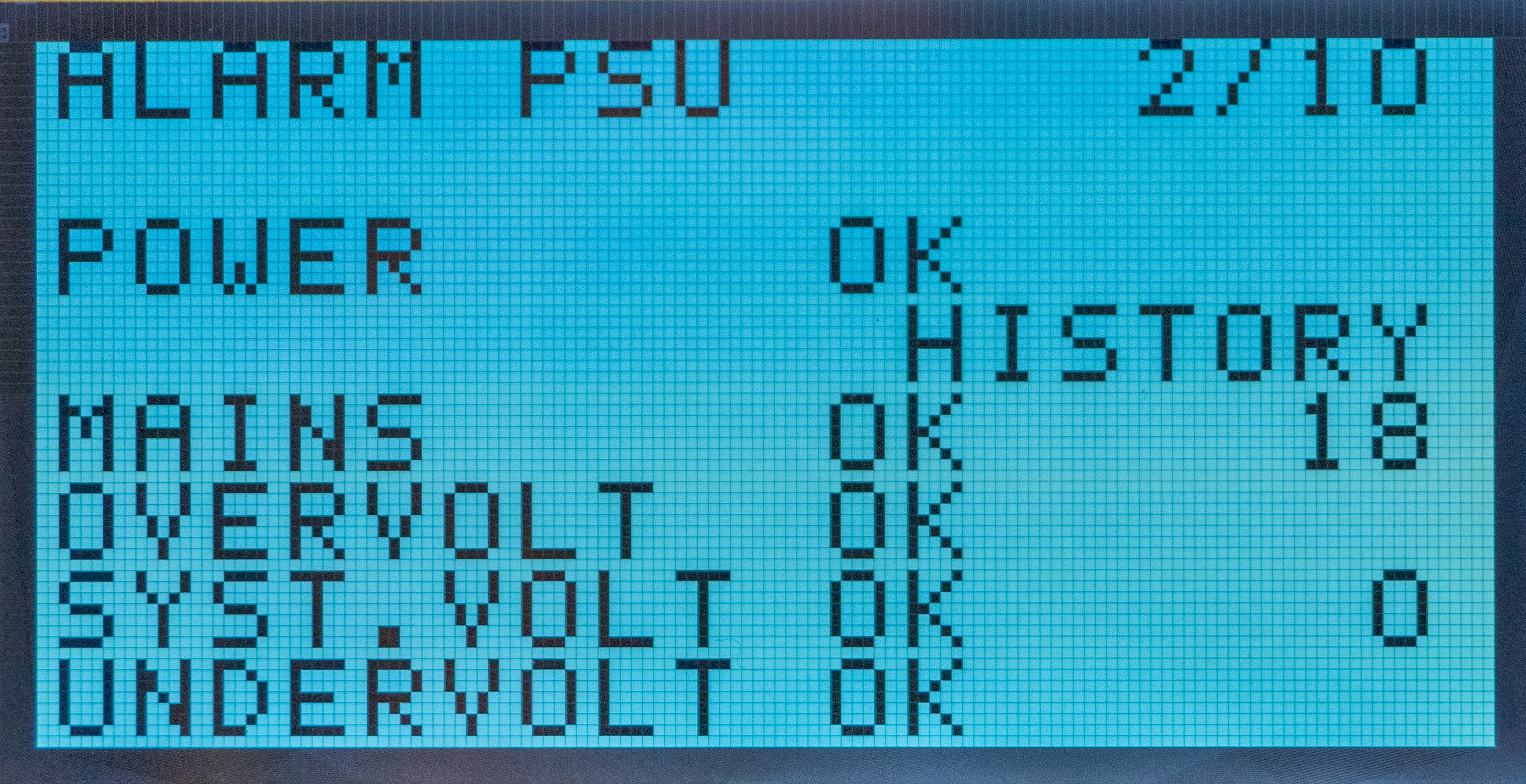

Alarm fra batterireservestrømforsyningen (side 2/10)
Navn på utstilling | Status på displayet | Oversettelse | Forklaring |
|---|---|---|---|
ALARM PSU 2/10 | - | Alarm fra strømforsyning | 2/10 er side 2 av 10 vist på displayet |
MAKT | OK | Makt | Generell strømforsyningsstatus. |
HISTORIE | 18 | Historie | Antall alarmer siden enheten ble startet. |
HOVED | OK | Nettspenning | 230 V nettspenning. |
OVERSPENNING | OK | Overspenning | Antall alarmer siden enheten ble startet. |
SYS. VOLT | OK/0 | Systemspenning | Antall alarmer siden enheten ble startet. |
UNDERSPENNING | OK | Underspenning | Antall alarmer siden enheten ble startet. |
OK=OK FAIL=Feil | |||

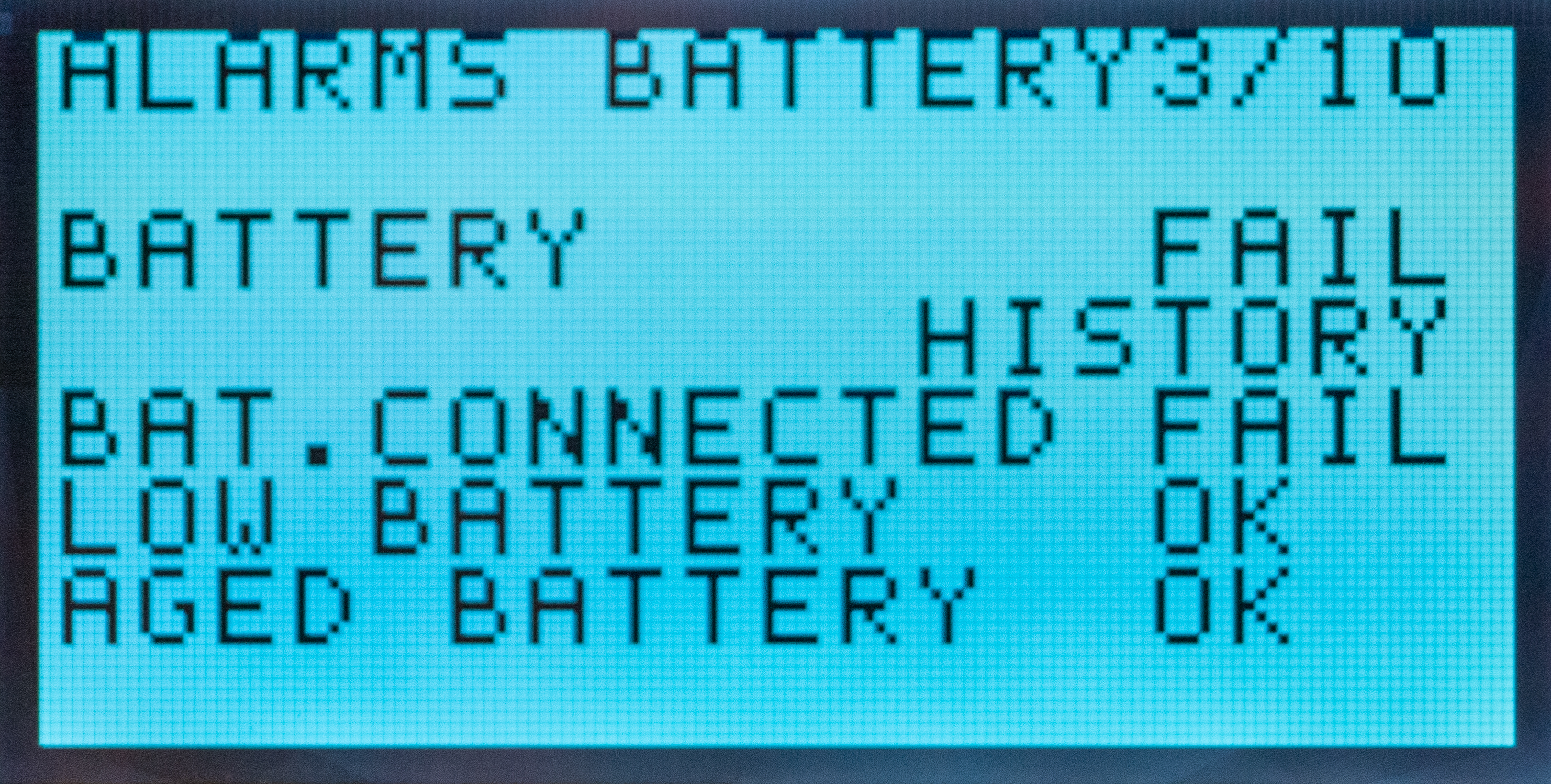

Alarm fra batterier (side 3/10)
Navn på utstilling | Status på displayet | Oversettelse | Forklaring |
|---|---|---|---|
ALARMER BATTERI | - | Alarm fra batterier | 3/10 er side 3 av 10 vist på displayet |
BATTERI | OK/FAIL | Batteri | Generell batteristatus |
HISTORIE | - | Historie | Viser antall alarmer siden batteribackupen ble startet første gang. |
BAT.CONNECTED | OK/FAIL | Batteri tilkoblet | Viser om batteriet er tilkoblet. |
LITE BATTERI | OK/FAIL | Lav batterispenning | Gir en alarm når batterispenningen faller under XXX i nettdrift. Denne alarmen vises ikke når enheten kjører på batteristrøm. |
ELDRE BATTERI | OK/FAIL | Gammelt batteri | Batteriets aldersstatus. |
OK=Ok FAIL=Feil | |||

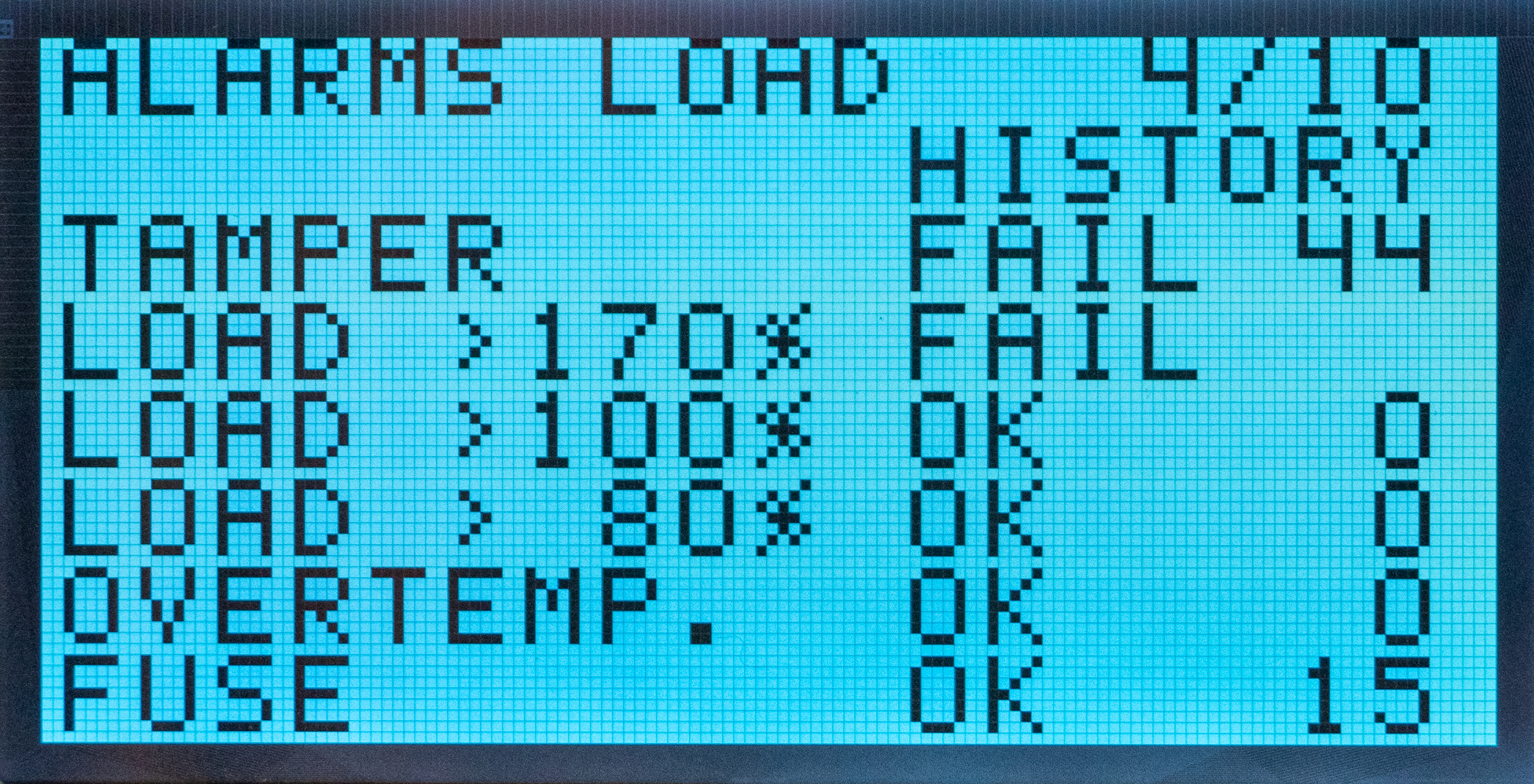

Alarm fra sabotasjekontakt, belastning, temperatur og sikring (side 4/10)
Navn på utstilling | Status på displayet | Nummer på skjermen | Oversettelse | Forklaring |
|---|---|---|---|---|
ALARMER LAST | - | 4/10 | Alarmbelastning | 4/10 er side 4 av 10 vist på displayet |
HISTORIE | - | 44 | Historie | Tall viser antall feil (44 ganger i bildeeksemplet) som har oppstått i batteribackupen siden oppstart. |
SAUKKE | OK/FAIL | 0 | Batteri tilkoblet | Viser om batteriet er tilkoblet. |
LAST >170 % | OK/FAIL | 0 | Last over 170 % | Tall viser antall ganger lasten har overskredet grenseverdien. |
LAST >100 % | OK/FAIL | 0 | Last over 100 % | Tall viser antall ganger lasten har overskredet grenseverdien. |
LAST >80 % | OK/FAIL | 0 | Last over 80 % | Tall viser antall ganger lasten har overskredet grenseverdien. |
OVERTEMP. | OK/FAIL | 0 | Over temperatur | Temperaturalarm for enheten. Tall viser antall ganger lasten har overskredet grenseverdien. |
LUNTE | OK/FAIL | 15 | Lunte | Tall viser antall ganger sikringen har løst ut. (15 ganger i bildeeksemplet) |
OK=Ok FAIL=Feil | ||||

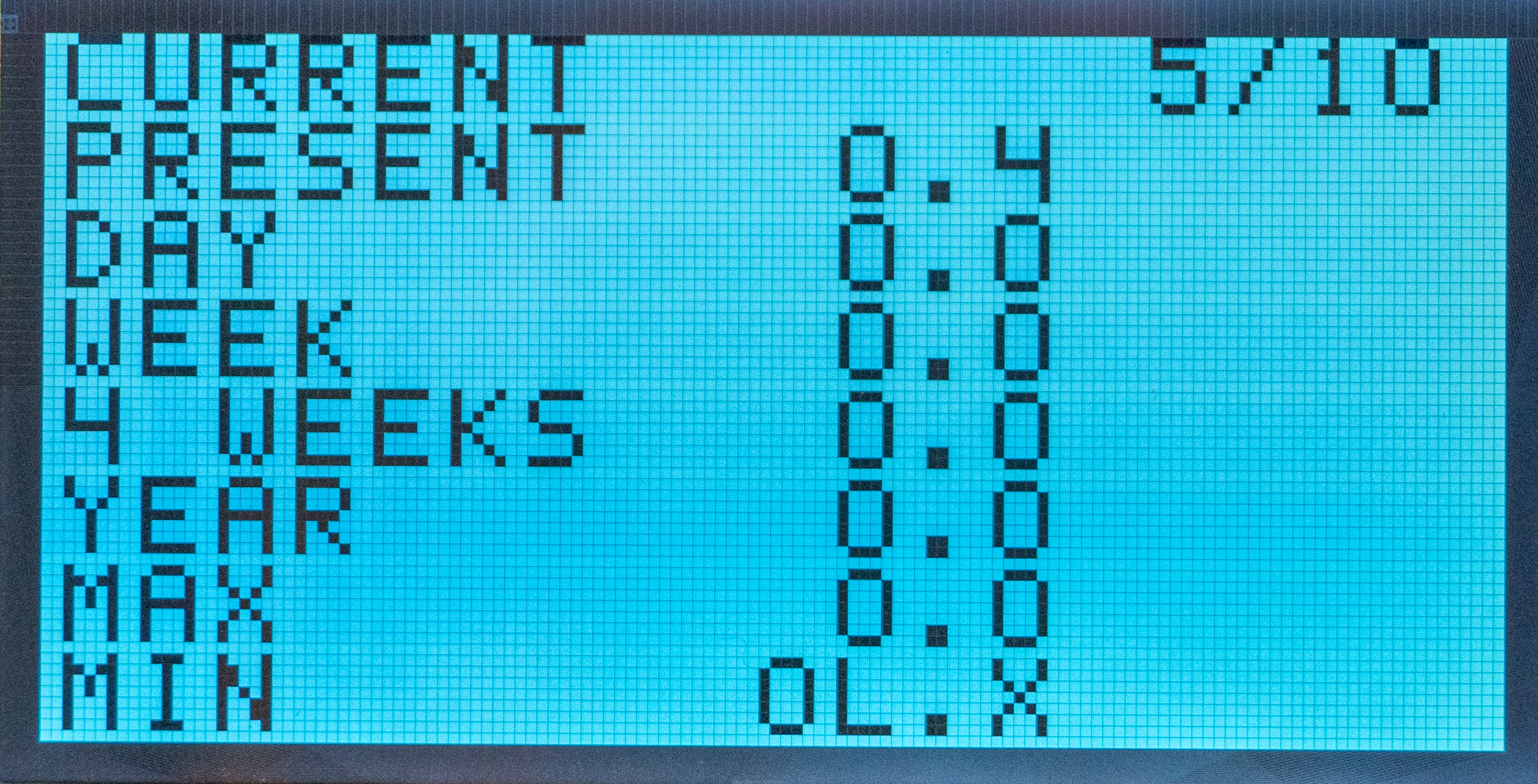

Strømmåling (side 5/10)
Navn på utstilling | Nummer på skjermen | Oversettelse | Forklaring |
|---|---|---|---|
NÅVÆRENDE | 5/10 | Nåværende | 5/10 er side 5 av 10 vist på displayet |
GAVE | 0,4 | Nåværende | Viser enhetens gjeldende strømmåling i sanntid. |
DAG | 0 | Dag | Viser enhetens strømforbruk de siste 24 timene, (gj.sn |
UKE | 0 | Uke | Viser enhetens strømforbruk for de siste syv dagene, (gjennomsnittsverdi). |
4 UKER | 0 | Fire uker | Viser enhetens strømforbruk de siste 30 dagene, (gjennomsnittsverdi). |
ÅR | 0 | År | Viser enhetens strømforbruk for de siste 365 dagene, (gjennomsnittsverdi). |
MAKS | 0 | Maks | Viser den maksimale strømmen enheten har hatt siden den ble satt i drift. |
MIN | 0L.X | Min | Viser minimumseffekten enheten har hatt siden den ble satt i drift. |

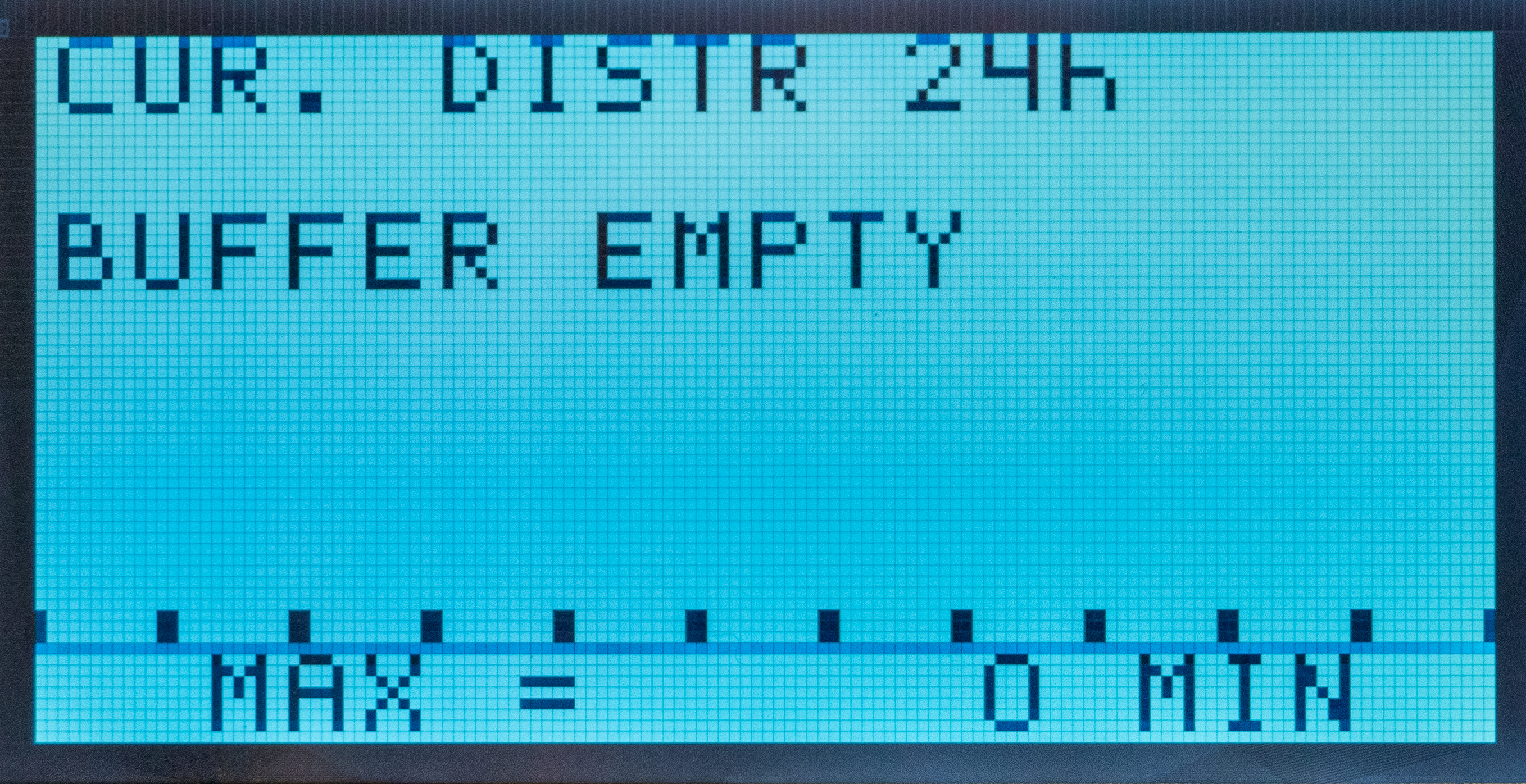

Nåværende måling - graf (side 6/10)
Navn på utstilling | Nummer på skjermen | Oversettelse | Forklaring |
|---|---|---|---|
CUR. DIST | 24 timer | Nåværende | Viser gjeldende måling (i en graf) for de siste 24 timene. |
BUFFEREN TOM | XX/Tom | Buffer | Viser hvor lenge enheten kan brukes i batterimodus med gjeldende belastning. |
MAX= | 0 MIN | Maks= | Indikerer antall minutter enheten kan drives på batterier (med strømbelastning). |

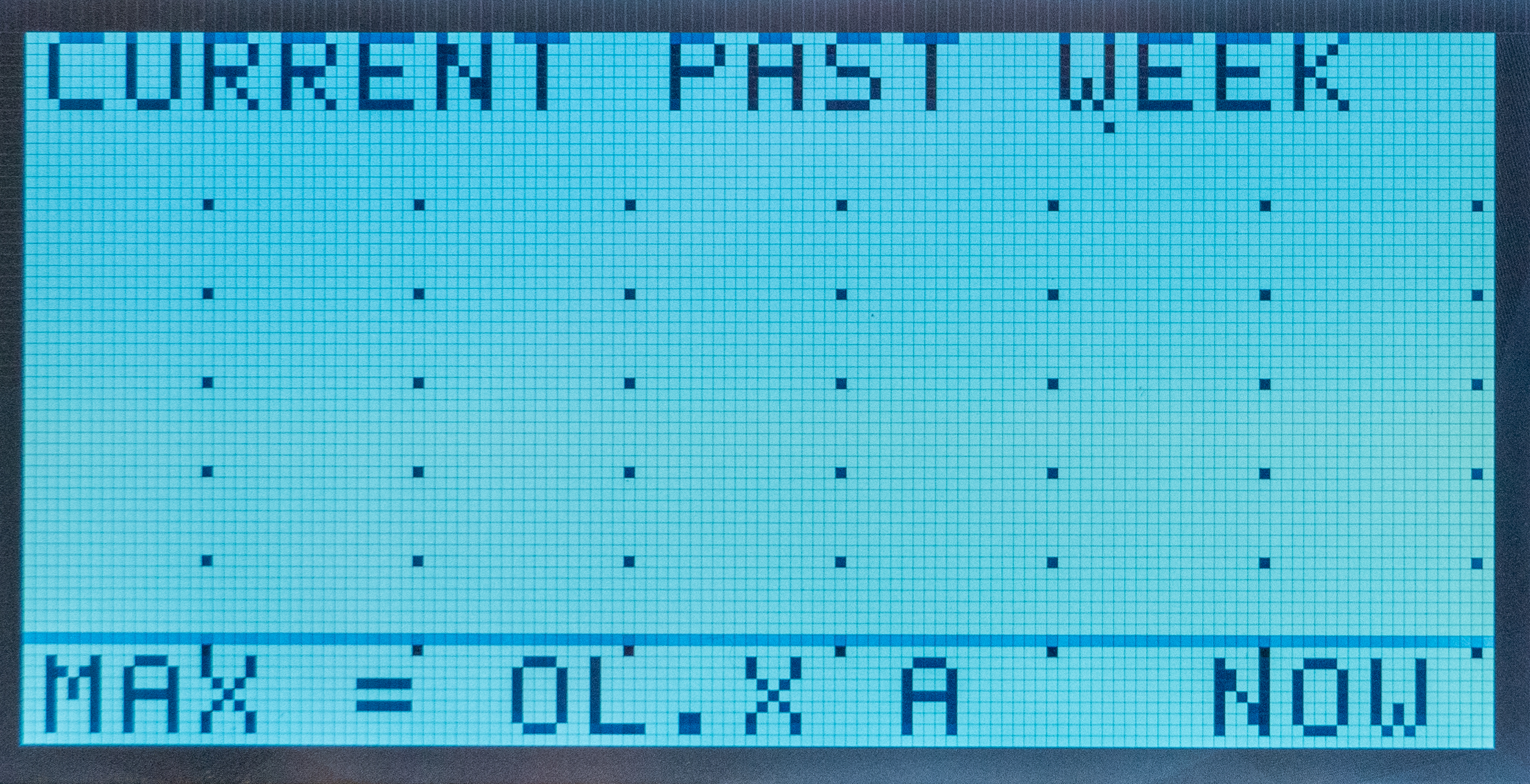

Nåværende måling - ukentlig graf (side 7/10)
Notat
Denne er inaktiv og ikke i bruk.
Displayet vil ikke vise noe.
Navn på utstilling | Nummer på skjermen | Oversettelse | Forklaring |
|---|---|---|---|
AKTUELL SISTE UKE | - | Aktuell forrige uke | Viser gjeldende måling (i en graf) for de siste 7 dagene. |
MAX= | 0 MIN | Maks= | Angir antall minutter enheten kan drives på batterier (med strømbelastning). |

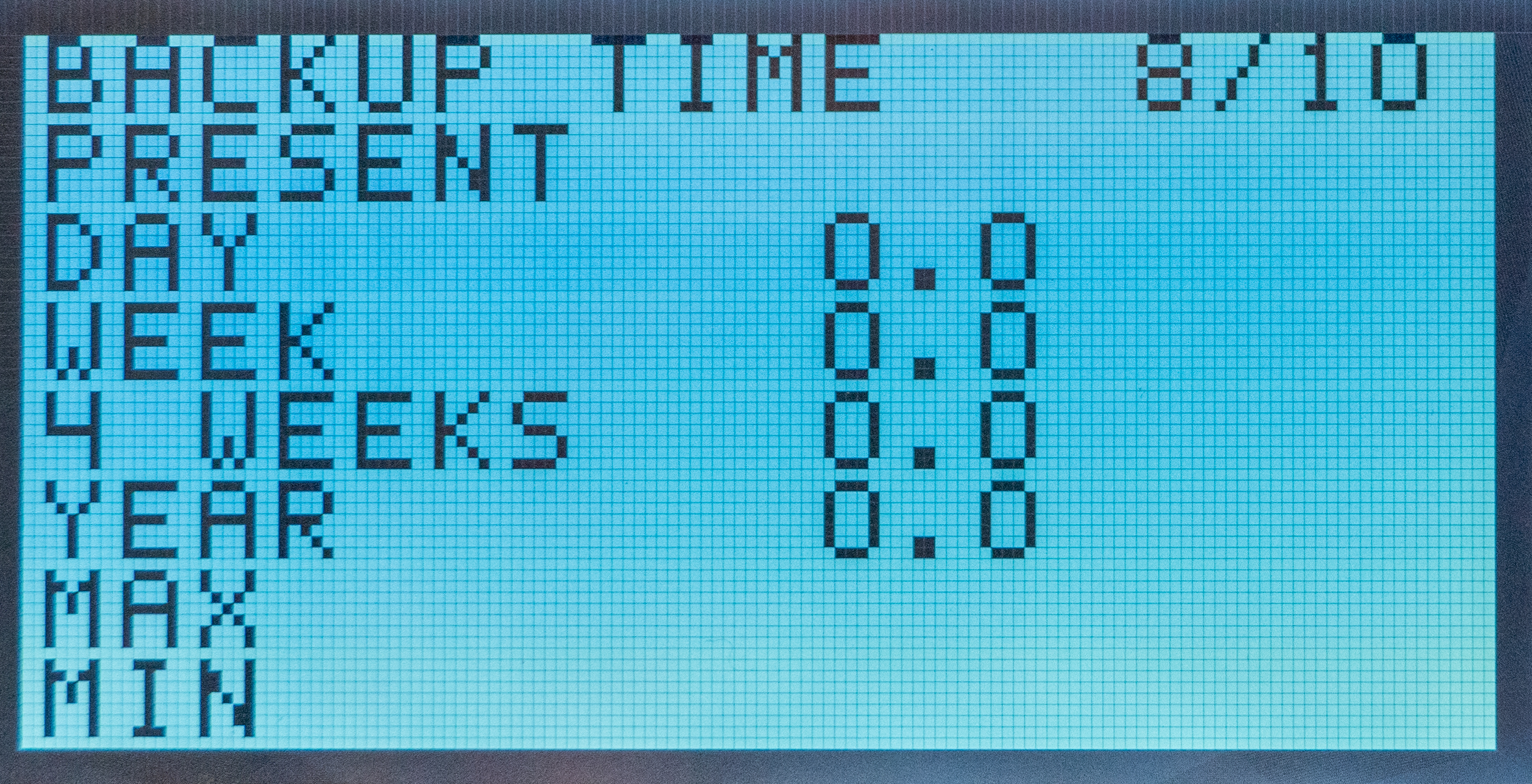

Standby-tid (side 8/10)
Navn på utstilling | Nummer på skjermen | Oversettelse | Forklaring |
|---|---|---|---|
SIKKERHETSTID | 8/10 | Nåværende | 8/10 er side 8 av 10 vist på displayet |
GAVE | 0 | Nåværende | Viser enhetens gjeldende reservekjøringstid i sanntid. |
DAG | 0 | Dag | Viser enhetens gjeldende standby-tid for de siste 24 timene (gjennomsnittsverdi). |
UKE | 0 | Uke | Viser enhetens gjeldende standby-tid for de siste syv dagene, (gjennomsnittsverdi). |
4 UKER | 0 | Fire uker | Viser enhetens gjeldende standby-tid for de siste 30 dagene (gjennomsnittsverdi). |
ÅR | 0 | År | Viser enhetens gjeldende standby-tid for de siste 365 dagene, (gjennomsnittlig). |
MAKS | 0 | Maks | Viser den høyeste reservedriftstiden enheten har hatt siden den ble tatt i bruk. |
MIN | 0L.X | Min | Viser minimum ledig driftstid enheten har hatt siden den ble tatt i bruk. |

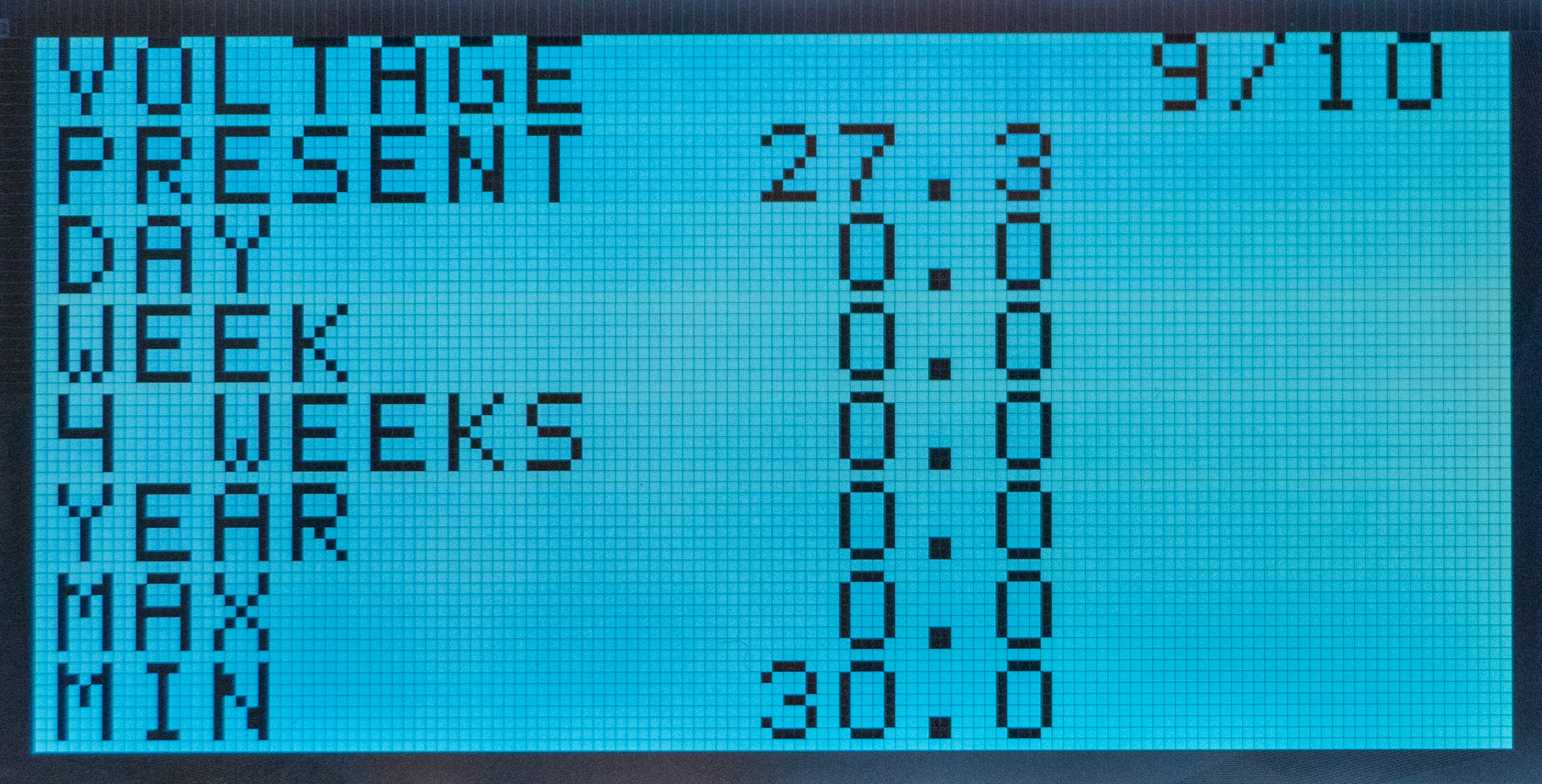

Spenning (side 9/10)
Navn på utstilling | Nummer på skjermen | Oversettelse | Forklaring |
|---|---|---|---|
SPENNING | 9/10 | Volt | 9/10 er side 9 av 10 vist på displayet |
GAVE | 27,3 | Nåværende | Viser enhetens gjeldende spenning i sanntid. |
DAG | 0 | Dag | Viser spenningen til enheten for de siste 24 timene, (gjennomsnittsverdi). |
UKE | 0 | Uke | Viser spenningen til enheten for de siste syv dagene, (gjennomsnittsverdi). |
4 UKER | 0 | Fire uker | Viser spenningen til enheten for de siste 30 dagene, (gjennomsnittsverdi). |
ÅR | 0 | År | Viser spenningen til enheten for de siste 365 dagene, (gjennomsnittsverdi). |
MAKS | 0 | Maks | Viser den høyeste spenningen enheten har hatt siden den ble satt i drift. |
MIN | 30,0 | Min | Viser minimumsspenningen enheten har hatt siden den ble satt i drift. |

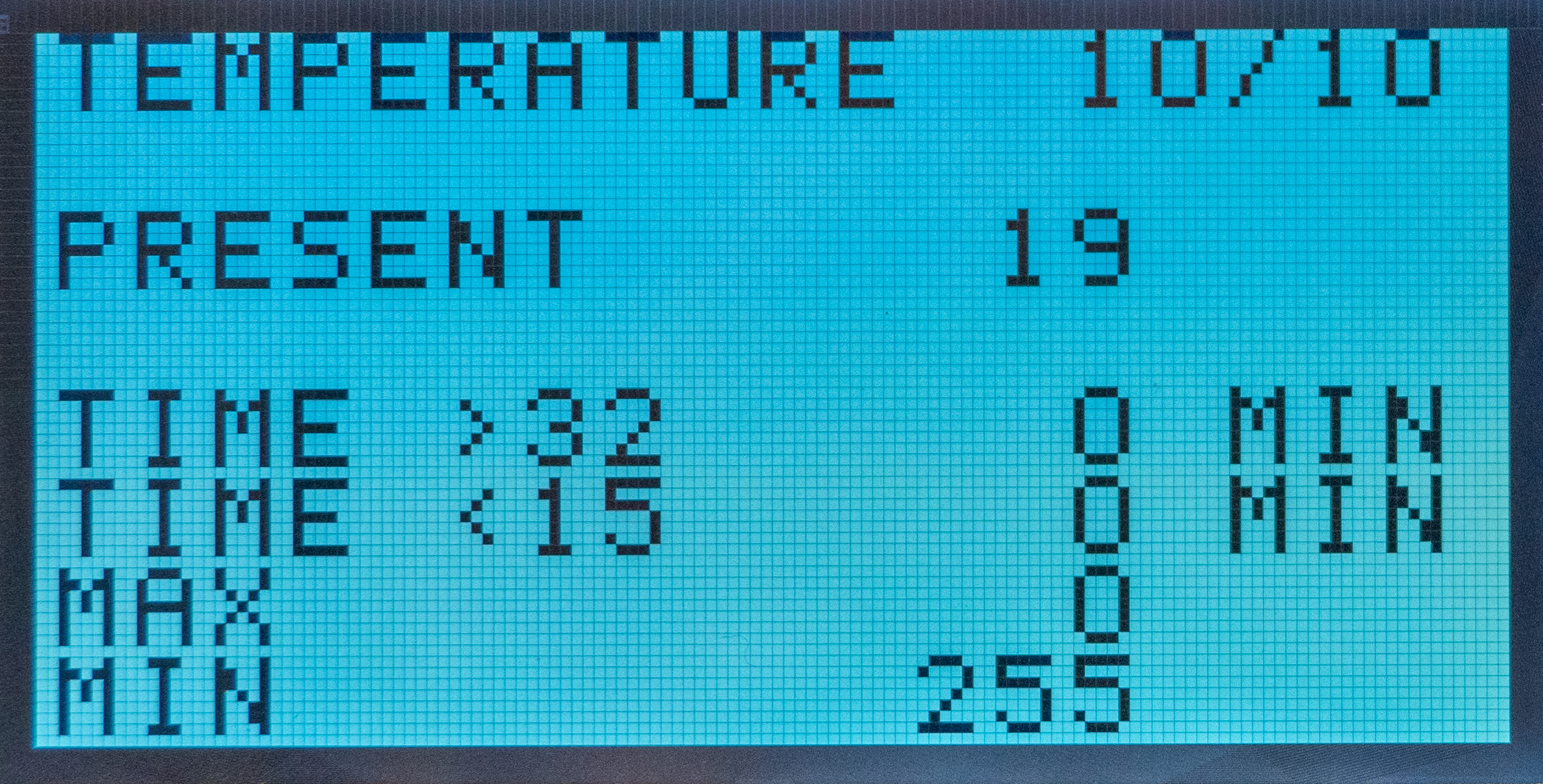

Spenning (side 10/10)
Navn på utstilling | Nummer på skjermen | Oversettelse | Forklaring |
|---|---|---|---|
TEMPERATUR | 10/10 | Temperatur | 10/10 er side 10 av 10 vist på displayet |
GAVE | 19 | Nåværende | Viser enhetens gjeldende temperatur i sanntid. |
TID > | 32/0 | Tid, høyest | Viser den høyeste temperaturen og hvor lenge den høyeste temperaturen varte (i minutter). |
TID < | 15/0 | Tid, minimum | Viser minimumstemperatur og hvor lenge minimumstemperaturen varte (i minutter). |
MAKS | 0 | Maks | Viser den høyeste temperaturen enheten har hatt siden den ble satt i drift. |
MIN | 30,0 | Min | Viser minimumstemperaturen enheten har hatt siden den ble satt i drift. Hvis den laveste temperaturen viser 255, betyr det at temperaturføleren ikke er tilkoblet. |
Idriftsettelse – slik starter du enheten
Koble til i denne rekkefølgen
For å minimere risikoen for feil som kan oppstå i forbindelse med kortslutning, skal tilkoblinger til hovedkort skje i denne rekkefølgen.
Koble til last, alarm og ev andre forbindelser.
Koble inn batterier.
Koble til / slå på sikringer.
Skru nettkabelen inn i terminalen og fest terminalen til hovedkortet.
Slå på nettspenningen.
Enheten fungerer normalt når LED på utsiden av døren lyser grønt. Se frontpanel / dør for andre statusindikasjoner.
Det kan ta opptil 72 timer før batteriene er fulladet.
Panelbeskrivelse
Skjerm nr | Forklaring |
|---|---|
1 | Statusskjerm |
2 | Alarm fra strømforsyning |
3 | Batterialarm |
4 | Last alarm |
5-10 | Informasjon og statistikk |
Mer informasjon om status fra skjermen finner du i seksjonen som beskriver hver skjerm.
NEO produktark
NEO Batteribackup med flere alarmfunksjoner
 |
NEO FLX M Display er tilgjengelig i 24 V og kan monteres på vegg eller i et 19" stativ.
Tekniske spesifikasjoner
Disse tekniske spesifikasjonene kan endres uten varsel.
Produktidentifikasjon
Betegnelse | Varenr. | E-nummer (SE) |
|---|---|---|
NEO 24V 15A FLX M-skjerm | FM01P10024P150-DSP1 | 52 136 34 |
NEO batteri backup for sikkerhetsinstallasjoner
NEO brukes normalt i sikkerhetsanlegg hvor det stilles høyere krav til større fleksibilitet, flere alarmfunksjoner, lengre backupdriftstid eller når batteribackupen må håndtere høyere belastning. NEO-serien tilbyr kontrollert lading (intelligent lading), som betyr at når batteriene er fulladet, vil de kobles fra elektronisk for standby-modus i opptil 20 dager eller når batteriene har nådd 26,7 V (24 V). Ved å lade ut batteriene og lade dem kontinuerlig (i stedet for aldri å bli brukt), forlenger systemet batterilevetiden med opptil 50 %. Batteriene kobles automatisk til på mindre enn 50 mikrosekunder ved behov.
NEO med display
NEO med display har eksternt display for statusavlesninger og innstilling av batterikapasitet.
Fleksibilitet
NEO FLX S kan ha en ekstra batteriboks. NEO FLX M og NEO FLX L med 1-4 ekstra batteribokser. NEO FLX M og NEO FLX L med batterihyller i 19" stativ*. *Batteriboksene og hyllene kobles til via en 9-pinners kontakt. Batteriboksen har plass til inntil 2 stk. 45 Ah batterier per batteriboks. Batterihyller har plass til 2 stk. 45 Ah batterier (Medium) og inntil 2 stk. 150 Ah batterier (Large) per hver batterihylle.
Bruksområde
NEO leverer strøm til tilgangssystemer, alarmsystemer eller andre sikkerhetsprodukter i en bygning som drives av 24 V DC. Likeretteren i strømforsyningen konverterer 230 V DC ned til 24 V DC. Batterier, for eksempel tilgangssystemet, fortsetter når strømnettet går ned. Lang levetid, energieffektiv og støtte er tilgjengelig hvis noe går galt, nå eller om 10 år.
Fast installasjon
Produktet er beregnet for fast installasjon. Installasjon skal utføres av autorisert installatør.
Regelverk og sertifiseringer
Krav som produktet oppfyller
EMC: | EMC-direktivet 2014/30EU |
El: | Lavspenningsdirektivet: 2014/35/EU |
CE: | CE-direktivet ifølge: 765/2008 |
Maskindirektivet | Produktet er en del av elektriske systemer, er underlagt relevante elektriske og sikkerhetsdirektiver og er ikke en maskin i henhold til maskindirektivet (2006/42/EF). |
Økodesign | Milletekniks produkter er beregnet for profesjonell bruk og er derfor ikke direkte omfattet av miljødesignforordningen (EU 2019/1782). Siden enkelte komponenter kan dekkes, avslører vi likevel relevant informasjon for å gi våre kunder tillit til deres valg |
Forventet driftstid ved strømbrudd (nye batterier)
Systemspenning | Antall batterier | Batteritype | Enhet + batteriboks* | Last: 2 A | Last: 4 A | Last: 8 A | Last: 10 A | Last: 14 A | Last: 18 A |
|---|---|---|---|---|---|---|---|---|---|
24 V | 2 stk. | 20 Ah | 1+0 | 9 h | 3,5 h | 1,5 h | 1 h | 30 min. | 20 min. |
24 V | 2 stk. | 45 Ah | 1+1 | 21 h | 12 h | 4 h | 3 h | 2 h | 1,5 h |
24 V | 4 stk. | 45 Ah (90 Ah) | 1+2 | 42 h | 20 h | 12 h | 8 h | 5 h | 3,5 h |
24 V | 6 stk. | 45 Ah (135 Ah) | 1+3 | 64 h | 30 h | 15 h | 12 h | 9 h | 6 h |
24 V | 8 stk. | 45 Ah (180 Ah) | 1+4 | 82 h | 42 h | 20 h | 16 h | 12 h | 10 h |
*Eksempel: 1+2 betyr at det er 1 batteribackup med 2 batteribokser tilkoblet. 1+0 betyr at det er en batteribackup uten batteriboks. | |||||||||
Kretskort - Tekniske data
Tekniske data, hovedkort: PRO 1
Info | Forklaring |
|---|---|
Kort navn | PRO 1 |
Produktbeskrivelse | Hovedkort i batteribackup med avanserte funksjoner og kommunikasjon med overlegne systemer. |
Eget forbruk, med relékort | Mindre enn 210 mA. 100 mA uten effekttrinn med alle releer på eksternt alarmkort trukket i normal posisjon. |
Byttetid fra nettspenning til batteridrift | Når batteriene er i hvilemodus: <5 mikrosekunder. Når batteriene er i ladesyklus: 0 (ingen). Batterier hviler i 20-dagers sykluser, hvoretter en ladesyklus tar over og lader batteriene i 72 t. Ved strømbrudd når batteriene er i hvilesyklus, slås batteriene på på <5 mikrosekunder. Hvis det oppstår et strømbrudd når batteriene er i en ladesyklus, er det ingen byttetid. |
Innkommende strømnett | 230 V AC -240 V AC, 47-63 Hz. |
Nettsikring | Se tabell: Sikringer. |
Indikasjon | LED på kretskort/skapdør |
Alarm
Alarm vises på indikatordioden foran på skapet.
Battericellefeil eller batteriet er ikke tilkoblet.
Defekt lader, lav spenning.
Defekt lader, høy spenning.
Lav systemspenning. Systemspenning under 24,0 V i nettdrift.
• Lav batterispenning, under 24,0 V DC ved strømnettfeil.
Lav batterispenning, under 24,0 V DC ved strømnettfeil.
Bryter for manipuleringsalarm.
Defekt sikring.
Gammelt batteri
Utvidende alarmfunksjoner kan oppnås via kommunikasjon eller med et alarmkort.
Info | Forklaring |
|---|---|
Alarm ved bytte av relé? | Ja, via relékort (valgfritt). |
Lastutganger, antall | 2 |
Spenning på lastutgang | 27,3V DC |
Spenningsgrense, øvre, på lastutgang | 27,9V DC |
Spenningsgrense, nedre, på lastutgang. Med batteridrift og frakoblet nettspenning. | 20V DC |
Prioriterte (alltid spenning) belastningsutganger | |
Maks belastning, per utgang | 10 A |
Maksimal belastning, totalt, (må ikke overskrides). | 10 A |
Lastutgang pluss (+) sikring | Ja |
Lastutgang minus (-) sikret | Lastutgang 1 = Ja Lastutgang 2 = Nei |
Sikringer på utgang | Se tabell: Sikringer. |
Lunte | Type |
|---|---|
15 A | T15A |
Nettsikring på 24 V enheter opp til 15 A | T2.5AH250V. Keramikk. |
Elektrisk beskyttelse | |
|---|---|
Dyputslippsbeskyttelse | Ja. 24 V enheter beskyttelse ved 20, +/- 0,5 V. |
Overspenningsvern | Ja |
Overtemperaturbeskyttelse | Ja |
Kortslutning beskyttet | Ja |
Tekniske data, alarmkort for PRO 1
Info | Forklaring |
|---|---|
Kort navn | PRO 1 alarmkort. |
Versjon | 3 |
Produktbeskrivelse | Alarmkort for PRO1 med alarm ved skifte av relé. Alle releer er normalt aktivert og gir en alarm når de er koblet fra. |
Eget forbruk | 30mA. |
Alarmoversikt i alfabetisk rekkefølge | Relé 1* / Alarmutgang 1 | Relé 2* / Alarmutgang 2 | Relé 3* / Alarmutgang 3 | Kommunikasjon (J14:1-9) | Indikatordiode på hovedkort og LED på dør. |
|---|---|---|---|---|---|
Strømbrudd | X | - | - | X | X |
Sikringsfeil | - | X | - | X | X |
Sabotasjebryter | - | X | - | X | X |
Viftefeil | - | - | - | X | - |
Laderfeil, overspenning | - | X | - | X | X |
Laderfeil, underspenning | - | X | - | X | X |
Cellefeil eller batteri ikke tilkoblet | - | X | - | X | X |
Lav systemspenning**. | - | - | X | X | X |
Lav batterispenning (<24,0 V DC) eller strømbrudd | - | X | - | X | X |
Over temperatur | - | - | - | X | - |
Hypotermi | - | - | - | X | - |
Hypotermi | - | - | - | X | - |
Kort batterilevetid igjen | - | - | - | X | - |
Gammelt batteri | - | X | - | X | X |
Overstrøm 100 %, minuttgjennomsnitt | - | - | - | X | - |
Overstrøm 80 %, daglig gjennomsnitt | - | - | - | X | - |
Overstrøm 175 %, andre snitt | - | - | - | X | - |
*Alarm på potensialfri relékontakt. ** Systemspenningen i nettdrift er under 24,0 V. | |||||
Nettaggregat
Nettaggregat - Tekniske data LRS-150-24
Sitter i: |
|---|
Info | Forklaring |
|---|---|
Utspenning: | 27,3V |
Utgangsstrøm: | 0 A - 6,5 A |
Utspenning:, ripple | 200 mVp-p |
Overspenning | 28,8V - 33,6V |
Utspenning:sopplading, rippel/strømbegrensning | Mindre enn 0,6 Vp-p |
Virkningsgrad | 89 % |
Strømbegrensning | 110 % - 140 % |
Konstantspenning | +/- 0,5 % |
Reguleringsnøyaktighet | +/- 1,0 % |
Inngangsstrøm (230 V) | 1,7 A |
Nettspenningsfrekvens | 47 Hz - 63 Hz |
Nettspenning | 230 V AC - 240 V AC |
Merkeeffekt | 156 W |
Temperaturspenn | -30°C - +70°C |
Fuktighetsområde | 20% - 90% RH ikke-kondenserende |
Nettaggregat - Tekniske data RSP-320-24
Sitter i: |
|---|
NEO 24V 15A FLX M Display |
Info | Forklaring |
|---|---|
Utspenning: | 27,3V |
Utflod | 0 A - 13,4 A |
Utspenning:, ripple | 150 mVp-p |
Overspenning | 27,6 V – 32,4 V |
Utspenning:sopplading, rippel/strømbegrensning | Mindre enn 1,2 Vp-p |
Virkningsgrad | 89 % |
Strømbegrensning | 105 % - 135 % |
Konstantspenning | +/- 0,5 % |
Reguleringsnøyaktighet | +/- 1,0 % |
Inngangsstrøm (230 V) | 2 A |
Nettspenningsfrekvens | 47 Hz - 63 Hz |
Nettspenning | 230 V AC - 240 V AC |
Merkeeffekt | 321,6W |
Temperaturspenn | -30°C - +70°C |
Fuktighetsområde | 20% - 90% RH ikke-kondenserende |
Nettaggregat - Tekniske data HRP-600-24
Sitter i: |
|---|
Info | Forklaring |
|---|---|
Utspenning: | 27,3V |
Utflod | 0 A - 27 A |
Utspenning:, ripple | 150 mVp-p |
Overspenning | 30 V – 34,8 V |
Utspenning:sopplading, rippel/strømbegrensning | Mindre enn 1,2 Vp-p |
Virkningsgrad | 88 % |
Strømbegrensning | 105 % - 135 % |
Konstantspenning | +/- 0,5 % |
Reguleringsnøyaktighet | +/- 1,0 % |
Inngangsstrøm (230 V) | 3,6 A |
Nettspenningsfrekvens | 47 Hz - 63 Hz |
Nettspenning | 230 V AC - 240 V AC |
Merkeeffekt | 648 W |
Temperaturspenn | -30°C - +70°C |
Fuktighetsområde | 20% - 90% RH ikke-kondenserende |
Tekniske data vedlegg
Tekniske data - Tekniske data
Info | Forklaring |
|---|---|
Navn | FLX M |
beskyttelseklasse | IP 32 |
Mål | Høyde: 224 mm, bredde 438 mm, dybde 212 mm |
Høydeenheter | 5 HAN |
Montering | Vegg eller 19" stativ. |
Omgivelsestemperatur | +5 °C - +40 °C. For best mulig batterilevetid: +15 °C til +25 °C. |
Miljø | Miljøklasse 1, innendørs. 20 % ~ 90 % relativ fuktighet |
Materiale | Pulverlakkert stålplate. |
Farge | Svart |
Kabelinnføringer, antall | 4 |
Batterier som passer | 2 stk 12 V, 20 Ah. |
Vifte | Ja |
Lenke til den nyeste informasjonen
Produkter er gjenstand for oppdateringer, og du finner alltid den siste informasjonen på vårt nettsted.
Garanti, kundestøtte, produksjonsland og opprinnelsesland
Garanti
Produktet har to års garanti, fra kjøpsdato (dersom annet ikke er avtalt). Kostnadsfri support under garantitiden nås på support@milleteknik.se eller telefon, 031-34 00 230. GodtFabrikatlse for reise- og eller arbeidstid i forbindelse med lokalisering av feil, installering av reparert eller utskiftet vare inngår ikke i garantien. Kontakt Milleteknik for mer informasjon. Milleteknik gir support under produktets levetid, dog maksimalt i 10 år etter kjøpsdato. Utskifting med likeverdig produkt kan forekomme hvis Milleteknik vurderer at reparasjon ikke er mulig. Kostnader for support kommer i tillegg etter at garantitiden har utløpt.
Kundestøtte
Trenger du hjelp til installasjon eller tilkobling?
Du finner svar på mange spørsmål på: www.milleteknik.se/support
Telefon: +46 (0)31- 340 02 30, e-post: support@milleteknik.se.
Kundestøttetelefonen er åpen 8.00–16.00 mandag til torsdag og 8.00–15.00 på fredager. Stengt 11.30–13.15.
Reservedeler
Kontakt kundestøtte om du har spørsmål om reservedeler.
Kundestøtte etter garantitiden
Milleteknik tilbyr kundestøtte i produktets levetid, begrenset oppad til ti år fra kjøpsdatoen. Et produkt kan bli erstattet med et likeverdig produkt dersom produsenten vurderer at reparasjon ikke er mulig. Når garantitiden er utløpt, vil det påløpe kostnader ved bruk av kundestøtte.
Spørsmål om produktytelse?
Telefon for salg: 031- 340 02 30, e-post: sales@milleteknik.se
Kontakt oss
Milleteknik AB
Ögärdesvägen 8 B
433 30 Lott
Sverige
+46 31-34 00 230
www.milleteknik.se
Produksjonsland
Sverige
Produsent
Utviklet og produsert av Milleteknik AB
Batterier
Batterier følger ikke med
Batterier selges separat.
20 Ah, 12 V AGM batteri
Passer inn | Antall batterier |
|---|---|
NEO 24V 15A FLX M | 2 |
Batteritype | V | Ah |
|---|---|---|
Vedlikeholdsfri AGM, blybatteri. | 12 V | 20 Ah |
Artikkelnummer | E-nummer | Arikkelnavn | Terminal | Mål. Høyde bredde dybde | Vekt per stk | Fabrikat |
|---|---|---|---|---|---|---|
MT113-12V20-01 | 5230538 | UPLUS 12V 20Ah 10+ Designlivsbatteri | M5 Bolt | 182x77x168 mm | 6,0 kg | UPLUS |
Reserver driftstimer - oversikt
Tabellen viser forventet backupdriftstid ved ulike belastninger på batteribackupen.
Viktig
Dette er en veiledning og alle tider er omtrentlige og kan avvike fra faktiske tider. Belastning, temperatur og andre faktorer spiller en rolle, og det er derfor den nøyaktige tiden ikke kan gis.
Gjelder nye batterier.
Strømstyrke og batterier varierer med konfigurasjon, sjekk om konfigurasjonen kan håndtere batterier og strømstyrke.
Middels strøm | 7,2 Ah | 14 Ah | 28 Ah | 45 Ah |
|---|---|---|---|---|
Laster | Reserver driftstid (ca), minutter | |||
0,5 A | 450 | 820 | 1650 | 2350 |
1 A | 260 | 485 | 970 | 1460 |
2 A | 150 | 280 | 560 | 920 |
4 A | 90 | 165 | 335 | 550 |
6 A | 67 | 125 | 245 | 405 |
8 A | 57 | 105 | 210 | 350 |
10 A | 44 | 80 | 160 | 270 |
12 A | 38 | 70 | 140 | 235 |
14 A | 33 | 60 | 120 | 200 |
16 A | 28 | 50 | 100 | 170 |
18 A | 25 | 45 | 89 | 150 |
20 A | 23 | 42 | 84 | 142 |
Middels strøm | 28 Ah | 42 Ah | 65 Ah | 70 Ah |
|---|---|---|---|---|
- | 4 batterier (14 Ah) | 6 batterier (14 Ah) | 4 batterier (20 Ah + 45 Ah) | 10 batterier (7 Ah) |
Laster | Reserver driftstid (ca), minutter | |||
0,5 A | 1650 | 2090 | 5574 | 3440 |
1 A | 970 | 865 | 3252 | 2118 |
2 A | 560 | 815 | 1770 | 1329 |
4 A | 335 | 490 | 930 | 864 |
6 A | 245 | 360 | 600 | 605 |
8 A | 210 | 310 | 426 | 544 |
10 A | 160 | 240 | 342 | 414 |
12 A | 140 | 210 | 270 | 363 |
14 A | 120 | 180 | 234 | 311 |
16 A | 100 | 150 | 204 | 286 |
18 A | 90 | 130 | 150 | 254 |
20 A | 84 | 126 | 138 | 241 |
Middels strøm | 90 Ah | 110 Ah | 135 Ah | 155 Ah |
|---|---|---|---|---|
- | 4 batterier (45 Ah) | 6 batterier (20 Ah + 45 Ah) | 6 batterier (45 Ah) | 8 batterier (20 Ah + 45 Ah) |
Laster | Reserver driftstid (ca), minutter | |||
0,5 A | 4705 | 5796 | 7056 | 8215 |
1 A | 2928 | 3582 | 4392 | 5070 |
2 A | 1836 | 2247 | 2754 | 3230 |
4 A | 1183 | 1438 | 1762 | 2018 |
6 A | 788 | 959 | 1175 | 1345 |
8 A | 748 | 861 | 1048 | 1150 |
10 A | 570 | 689 | 839 | 920 |
12 A | 499 | 603 | 699 | 765 |
14 A | 427 | 516 | 629 | 655 |
16 A | 404 | 499 | 592 | 590 |
18 A | 359 | 444 | 526 | 520 |
20 A | 340 | 420 | 498 | 495 |
Middels strøm | 180 Ah | 200 Ah | 225 Ah |
|---|---|---|---|
- | 8 batterier (45 Ah) | 10 batterier (20 Ah + 45 Ah) | 10 batterier (45 Ah) |
Laster | Reserver driftstid (ca), minutter | ||
0,5 A | 9408 | 12972 | 11760 |
1 A | 5856 | 7872 | 7320 |
2 A | 3672 | 4548 | 4590 |
4 A | 2365 | 2670 | 2945 |
6 A | 1577 | 1780 | 1960 |
8 A | 1500 | 1558 | 1800 |
10 A | 1140 | 1246 | 1410 |
12 A | 950 | 1038 | 1200 |
14 A | 855 | 890 | 1055 |
16 A | 810 | 902 | 995 |
18 A | 715 | 802 | 885 |
20 A | 680 | 722 | 840 |
Med forbehold om skrivefeil.
Adresse og kontaktopplysninger
Milleteknik AB |
Ögärdesvägen 8 B |
S-433 30 Partille |
Sverige |
+46 31 340 02 30 |
info@milleteknik.se |
www.milleteknik.se |
