Om NEO
NEO används normalt i säkerhetsanläggningar där kraven är högre gällande fler funktioner, larmfunktioner, längre reservdrifttider eller när batteribackupen skall hantera högre belastningar.
Om översättning av detta dokument
Bruksanvisning och andra dokument är i originalspråk på svenska. Andra språk kan vara maskinöversatta och/eller ej granskade, fel kan förekomma.
Installation och driftsättning
Instruktioner för installation och driftsättning. Produktblad ingår och kompletterar instruktionerna med tekniska specifikationer.
Läs detta först!
Om det är möjligt, lämna 100 mm fritt utrymme.
Systemet är avsett för bruk i kontrollerad inomhusmiljö.
Endast personer med behörighet bör installera och underhålla systemet.
Det är installatörens ansvar att systemet är lämpat för avsett bruk.
Dokument som medföljer systemet skall förvaras i det eller i dess omedelbara närhet.
Ventilation skall ej övertäckas. Nätspänning bör vara bortkopplad under installation.
Alla uppgifter med reservation för ändringar.
Vid installation av denna produkt erkänner och accepterar installatören denna produkts begränsningar som de är beskrivna i denna manual.
Bruksanvisning i original.

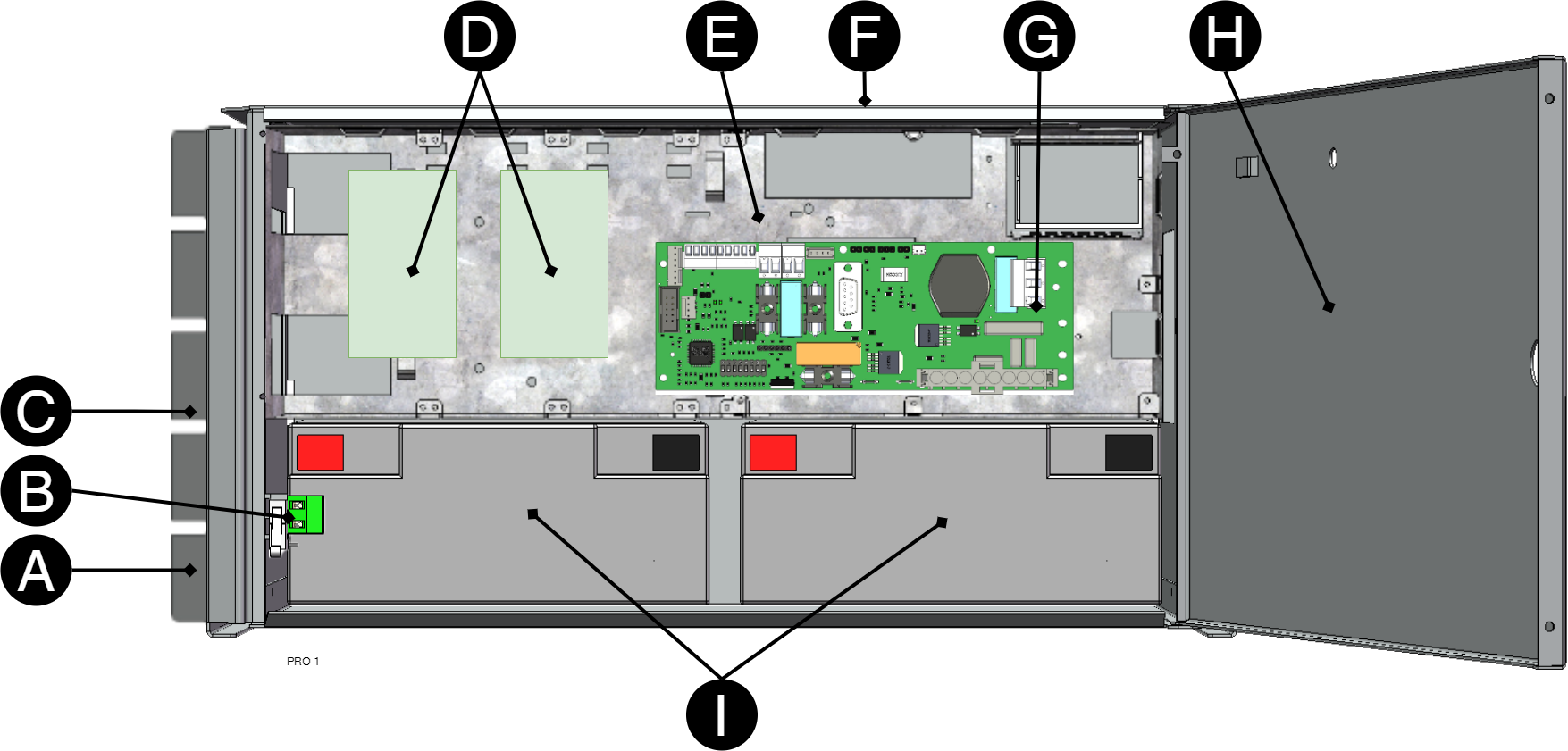

Komponentöversikt

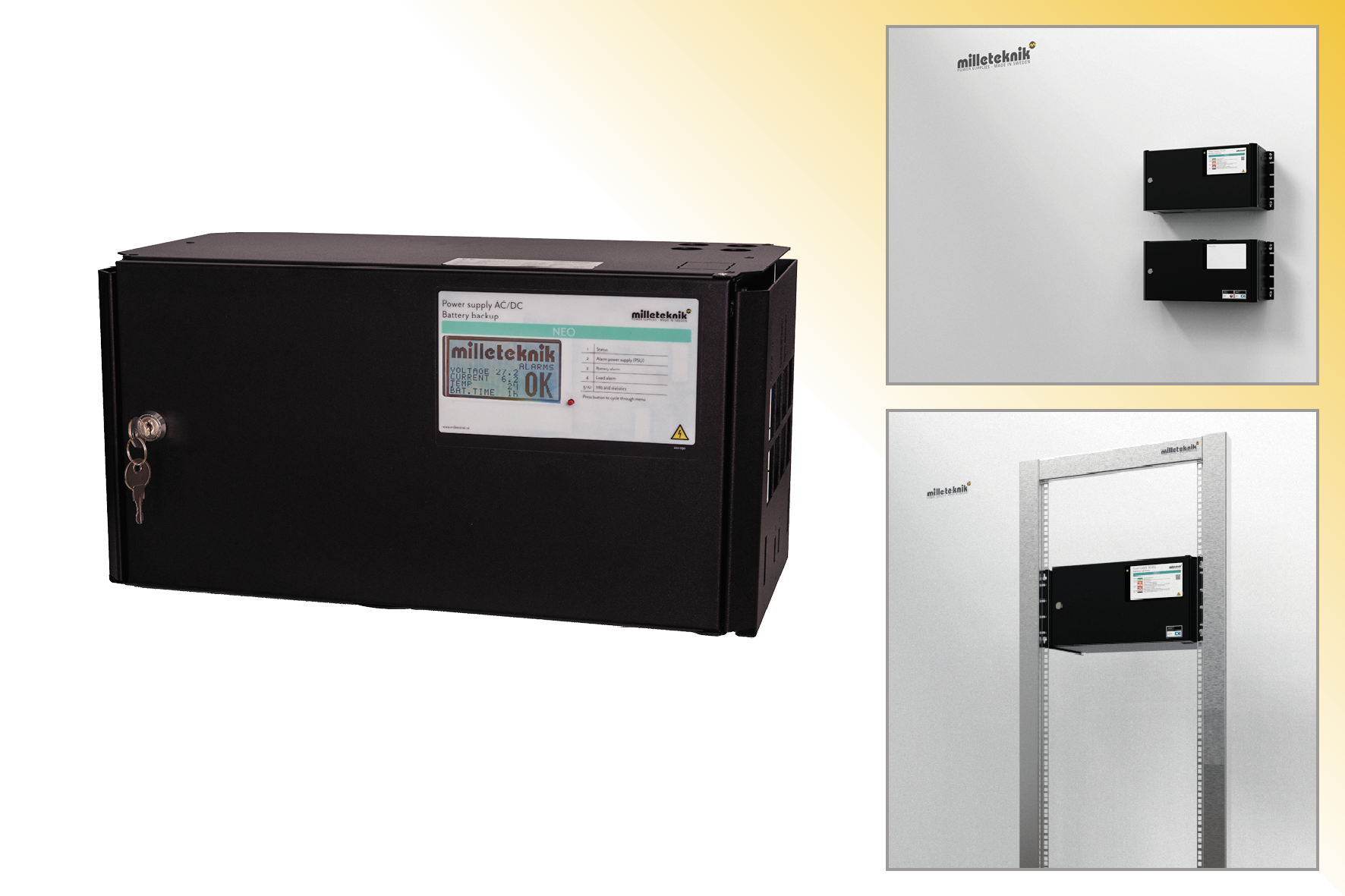

KomponentöversiktNEO FLX M
Bokstav | Förklaring |
|---|---|
A | Konsol, vändbar för montering i vägg eller 19" rack. |
B | Tillval: Sabotagekontakt |
C | Skåp i pulverlackad plåt. |
D | Plats för tillvalskort |
E | Nätaggregat, sitter på baksidan i vissa konfigurationer. |
F | Kabelgenomföringar. |
G | Moderkort. |
H | Låsbar dörr. |
I | Plats för batterier. |
Kapsling
Allmänna monteringsanvisningar
Montering inomhus på vägg
Kapsling skall monteras lodrätt.
För god ventilation bör minst 100 mm fritt utrymme finnas ovanför och på sidorna av kapslingen. Blockera inte luftflödet på sidorna.
Enheten bör monteras på bekväm arbetshöjd, normalt mellan 1,4 och 1,8 m.
Rekommenderat avstånd mellan skruvhuvud och vägg bör vara 1,5-2 mm.
Undvik placering i direkt solljus, nära värmekällor eller i miljöer med hög fuktighet eller damm.
Montering ska utföras enligt gällande installationsregler och av behörig installatör.
Montering inomhus i 19" rack
Produkten ska monteras i ett standardiserat 19" rack eller skåp med tillräcklig bärighet för kapslingens vikt inklusive batterier.
Enheten bör monteras på bekväm arbetshöjd, normalt mellan 1,4 och 1,8 m.
Enheten monteras horisontellt i racket med medföljande racköron eller motsvarande fästen.
Kontrollera att rackets stolpar är korrekt justerade och att avståndet motsvarar 19"-standarden (465–470 mm mellan stolparnas innerkant).
Använd minst två monteringspunkter (på varje sida) på racköronen för stabil infästning.
Vid montage skall korgmuttrar eller låsbrickor användas för att säkerställa att skruvarna sitter ordentligt.
Blockera inte luftflödet på fram- eller baksida.
Batterier ska alltid placeras enligt anvisning och får inte blockera ventilationsöppningar eller kablage.
Montering ska utföras enligt gällande installationsregler och av behörig installatör.
Skruv
Detta avsnitt anger rekommenderade skruv för montering. Tabellen visar antal skruvar och minsta rekommenderad dimension.
För väggmontage i betong skall betongskruv användas. Skruvlängd ska anpassas efter väggmaterial och belastning. För rackmontage används M6 med korgmutter.
Angiven skruvlängd är minsta tillåtna längd.
Montering av konsol på kapsling
Medföljande konsoler kan fästas på två sätt: Vid montering på vägg skall konsolerna sitta bakåt, mot vägg. Vid montering i 19” rack skall konsolen sitta i framkant på enheten.
Bokstav | Förklaring |
|---|---|
A | Konsol skjuts in nedifrån och upp. |
B | Gem klickar i när konsol sitter korrekt. |
Batterier - inkoppling

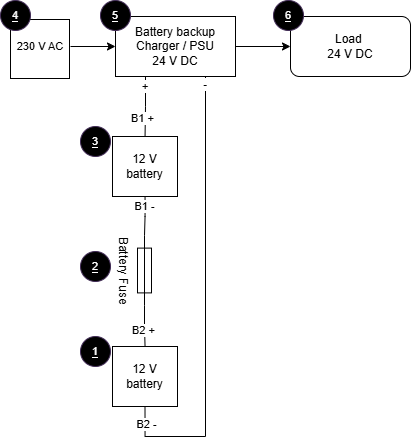

Schema - Inkoppling av batterier, 24 V
Batterikablage är monterat på moderkortet vid leverans. Schema visar hur kablage skall kopplas.
Placera batterierna i skåpet med batteripolerna utåt, mot skåpluckan.
Anslut batterikablaget enligt kopplingsschemat. Röd kabel ansluts till pluspol (+) på B1 och svart kabel till minuspol (−) på B2.
Koppla in batterisäkring.
Bryt, om möjligt, nätspänning vid inkoppling och batteribyte.
Två 12 V batterier kopplas i serie för att erhålla 24 V batterispänning.
Nr | Förklaring |
|---|---|
1 | Batteri 2. |
2 | Batterisäkring. |
3 | Batteri 1. |
4 | Inkommande nätspänning, 230 V AC. |
5 | Likriktare 24 V DC. |
6 | Last, 24 V DC. |

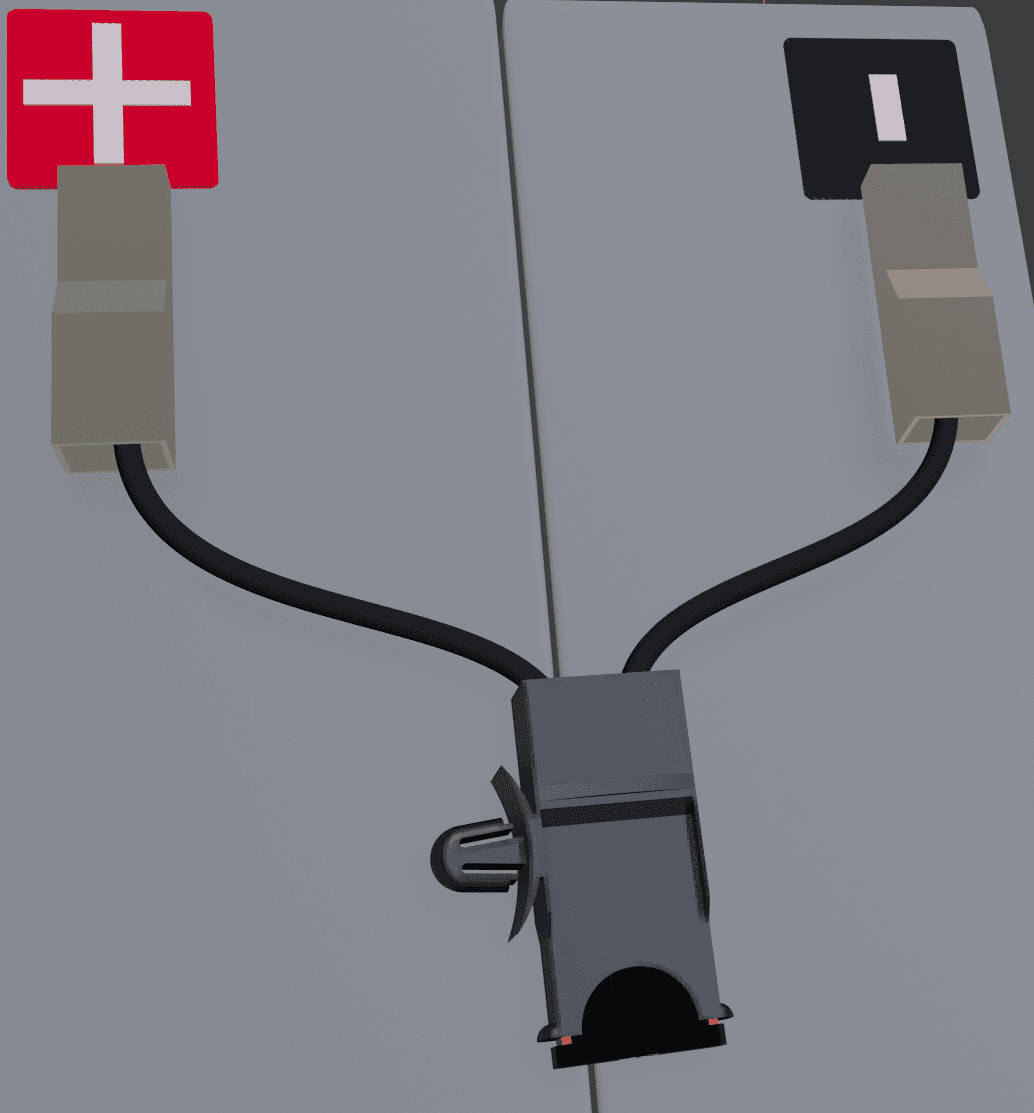

Anslut batterisäkring / bladsäkring
PRO1 - Moderkort

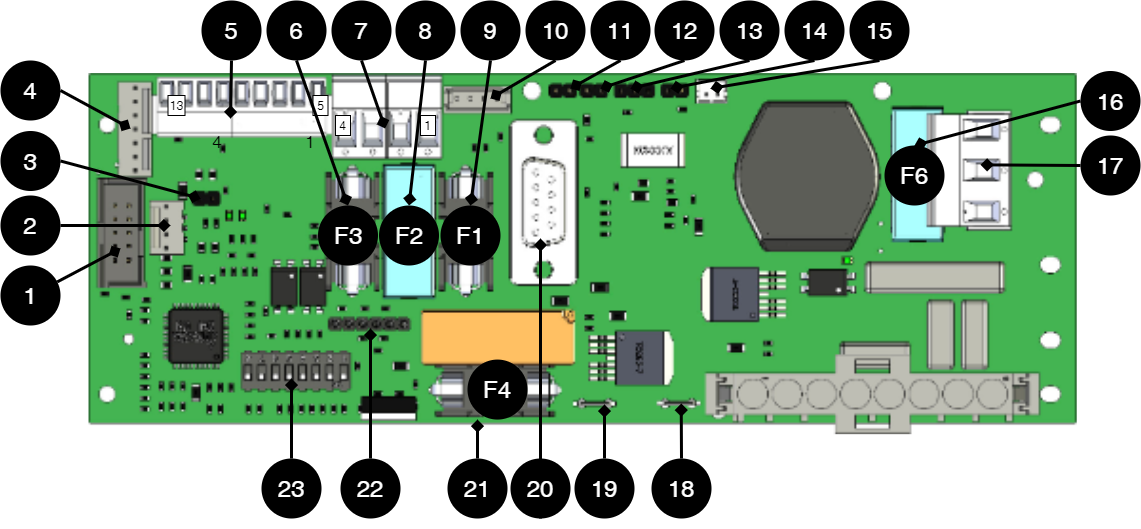

Moderkort - beskrivning
Moderkort styr enheten, fördelar effekt och kommunicerar med andra system. Se tekniska data för mer information.
Nr | På kretskort | Förklaring |
|---|---|---|
1 | PGM1 | Port för firmware-uppdatering. |
2 | J12 | Anslutning indikeringsdiod. |
3 | J5 | Terminering vid bygel, (vid över 120 Ω, RS-485). |
4 | J9 | Effektkortsanslutning. |
5 | P2:5-13 | Anslutning kommunikation. |
6 | F3 | Säkring, last 2 +. (5A och 10 A enheter.) |
7 | P2:1-4 | Lastutgångar enbart för 5 A och 10 A enheter. |
8 | F2 | Säkring, last 1 -. (5A och 10 A enheter.) |
9 | F1 | Säkring, last 1+. (5A och 10 A enheter.) |
10 | J2 | Anslutning till fläkt. |
11 | J11 | Anslutning sabotagekontakt. |
12 | J7 | Anslutning sabotagekontakt från batteribox. |
13 | JU2 | Ingång från externt säkringskort, NO. |
14 | J15 | Ingång från externt säkringskort, NC. |
15 | J13 | Anslutning till externt larm. Tillvalskort. |
16 | F6 | Se säkringar. |
17 | P1:1-3 | Inkommande elnät, (230 V). L, N, PE. |
18 | J16 | Anslutning effektmotstånd. |
19 | J4 | Anslutning effektmotstånd. |
20 | D-sub | Anslutning tillvalskort via D-sub. |
21 | F4 | Säkring till batteri. |
22 | J8 | Anslutning till relä/kommunikationskort. |
23 | S1 | Dip-switch 1-8 |
Säkringar
Säkring | Typ | Förklaring |
|---|---|---|
F1 | Se tabell: säkringar | Säkring, last 1 plus +. |
F2 | Säkring, last 1 minus -. | |
F3 | Säkring, last 2 plus +. | |
F4 | Säkring till batteri. | |
F6 | Säkring elnät. |
Varning för byte av säkringar (strömstyrka, A)
Skaderisk föreligger om säkring byts till en större än vad enheten levereras med. Säkringens funktion är att skydda ansluten last och dess lastkablage mot skada och brand. Det går inte att byta säkring till en större för att öka strömuttag.
Säkring | Typ |
|---|---|
15 A | T15A |
Elnätssäkring på 24 V enheter upp till 15 A | T2,5AH250V. Keramisk. |
Elnätsanslutning

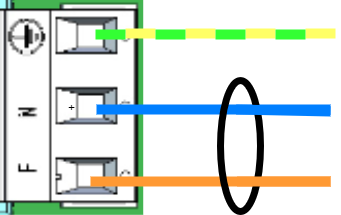

Anslut elnät till moderkort med plint
Innan anslutning ska matningskretsen vara frånkopplad och spänningslös. Kontrollera att ledararea och kabeltyp uppfyller gällande installationsregler samt att dragavlastning och isolationsnivåer följer kraven för 230 V AC-installationer.
Efter anslutning ska samtliga skruvanslutningar kontrolleras och dras åt. Spänningssättning får endast ske efter att mekaniskt skydd, kåpor och kapsling har återmonterats och uppfyller beröringsskydd enligt EN 62368-1.
Säkra F och N med buntband.
Viktigt
Installation och anslutning av 230 V AC får endast utföras av behörig elinstallatör enligt SS 436 40 00.
Elnätskablage skall hållas åtskilt annat kablage för att undvika EMC-störningar.
Skyddsjorden (PE) ska anslutas till PE-plinten på moderkortet. Moderkortet jordas via sina monteringspunkter i kapslingen, vilket säkerställer korrekt potentialutjämning mellan kretskort och kapsling. Även locket är jordat genom jordkabel / jordfläta mellan lock och kapsling för att upprätthålla kontinuitet och EMC-funktion.
Kontrollera så att markeringen på kretskortet stämmer överens med kabelordningen på plinten.
Anslut elnätskablage på plint innan den sätts tillbaka på moderkort. Säkra F och N med buntband.
Bokstav | Förklaring |
|---|---|
L | Fas |
N | Noll |
PE | Skyddsjord |
Anslut last 5 A och 10 A enheter
Maxström
Maxström får ej överskridas. Maxström står angiven på märkskylt på enheten.
Sitter ett eller flera anslutningskort för att utöka antalet lastutgångar eller skapa lastselektivitet skall last anslutas där och inte på huvudkortet.
På kretskort | Förklaring |
|---|---|
P2:1 | Anslutning för last 1 +. |
P2:2 | Anslutning för last 1 -. |
P2:3 | Anslutning för last 2 + |
P2:4 | Anslutning för last 2 - |
Anslutning av last 15 A - 25 A enheter
För enheter med effektkort, vilket finns för att hantera de högre strömmarna skall last anslutas på tillvalskort.
Se dokumentation för tillvalskort för att ansluta last.
Varning
Last får inte anslutas direkt till moderkortet om enheten är en 15 A eller 25 A, eftersom detta kan orsaka skador vid driftsättning. Skador på moderkortet eller andra komponenter som uppstår på detta sätt täcks inte av garantin.

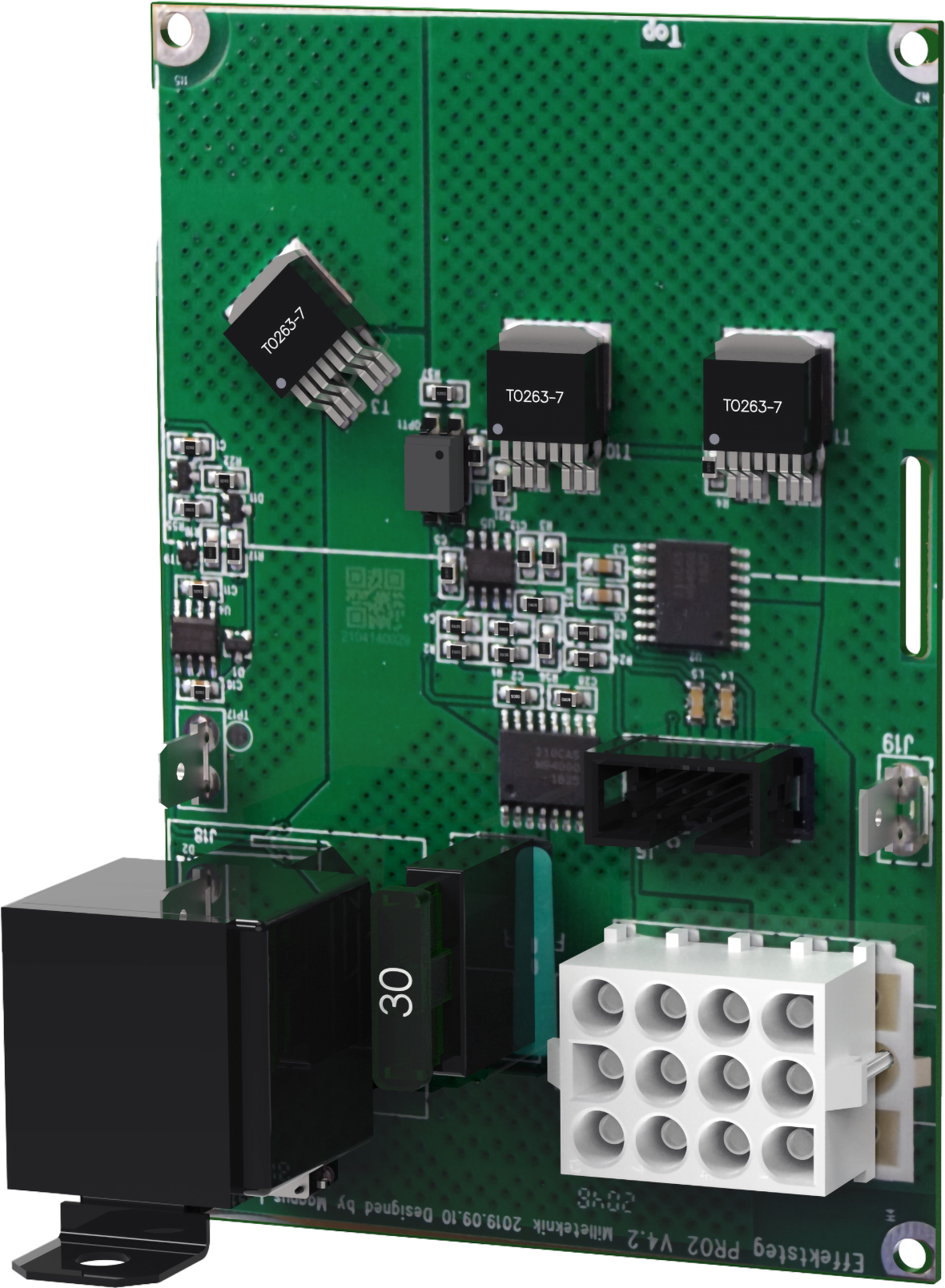

Effektkortet ökar strömmen för enheter 15 A och 25 A.
Dip-switch 1-8
Kontakten på dip-switchen har två läge, ON och OFF.
Dip-switch S1 | Förklaring |
|---|---|
5 | Ställer fläktens hastighet. |
5-7 | Inställning av batterikapacitet. |
8 | Mjukvaru-reset. |
Notera
Omstart för att bekräfta ändringar i adress, batteri- och larminställningar mot överordnat system
Efter det att dip-switch har ställts för olika parametrar behöver enhetens mjukvara startas om. Detta för att de nya inställningarna skall läsas in och träda i kraft.
Viktigt
Omstart enligt denna procedur bryter ej utspänningen men kan generera larm i överordnat system.
Omstart av enhetens mjukvara görs genom att slå Dip-switch 8: OFF-ON-OFF (PRO1)
Viktigt
Omstart måste göras varje gång en ändring görs i enheten, gäller även ändringar av dip-switchar.
Fläktens hastighet - inställning, Dip-switch 5
Dip-Switch 5 ställer fläktens hastighet. (Från och med mjukvara V 4.27.)
Dip-5 | Läge | Temperaturgräns | Fördel | Nackdel |
|---|---|---|---|---|
OFF | Normalläge (fabriksinställning). | Högvarv över 30°C, återställer normalläge när temperaturen är 25°C. | Bäst för batteriers livslängd. | Högre ljud från fläkten. |
ON | Kontorsmiljöläge. | Högvarv vid 35°C, återställer normalläge när temperaturen är 30°C. | Lägre ljudnivå. | Förkortar livslängd på batterierna. |
Inställning av batterikapacitet, Dip-switch 5-7
Enheten kommer inställd för den batterikapacitet som produkten som mest klarar av, (störst batterier). Skall andra batterier installeras behöver inställningen av batterikapacitet ändras så att larm och funktioner kan fungerar som avsett.
Inställning av ny batterikapacitet görs genom att hålla sabotagekontakten intryckt samtidigt som Dip-switch 5-7 ändras och enheten är driftsatt.
Öppna enheten och låt den vara normalt driftsatt.
Tryck in sabotagekontakten på dörrkarmen. Enheten är nu i skrivläge för inställning av batterikapacitet.
Gör inställning av ansluten batterikapacitet på Dip-switch, enligt tabell.
Släpp sabotagekontakten i dörrkarm. Batterikapacitet är nu lagrad.
Batterier | Dip 5 | Dip 6 | Dip 7 |
|---|---|---|---|
7,2 Ah | OFF | OFF | OFF |
14 Ah | ON | OFF | OFF |
20 Ah | OFF | ON | OFF |
28 Ah | ON | ON | OFF |
45 Ah | OFF | OFF | ON |
60 Ah | ON | OFF | ON |
90 Ah | OFF | ON | ON |
120 Ah och över | ON | ON | ON |
Återställning av data efter batteribyte, Dip-switch 8
För att systemet skall mäta in nya batteriers kapacitet behöver enheten rensa tidigare batterikapacitet. Dip-switch 8 gör en mjukvaru-reset som bland annat nollställer larm.
Viktigt
Åtgärden rensar minnet på kortet direkt.
Dip-switch 8 skall slås: OFF-ON-OFF

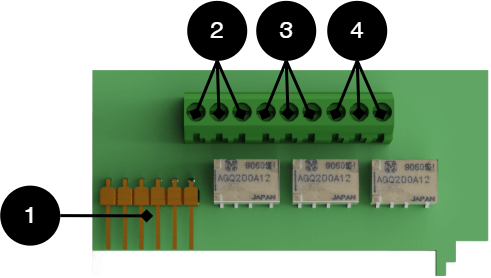

Larmkort för moderkort
Larmkortet är ett tillvalskort som används för att få larm via reläväxling. Utan reläkort kan larm enbart fås kommunikation till undercentral.
Samtliga reläer skall vara i draget tillstånd. Kontrollera att slutning finns mellan CO och NC. Sätt mätinstrumentet på kontinuitetsmätning och testa slutning. Denna skall då indikera kortslutning.
Alla reläer är normalt spänningssatta och ger larm när spänningslöst läge inträffar.
 |
Nr | Plint nr | Relä är normalt spänningssatt. | Larmtyp eller förklaring |
|---|---|---|---|
1 | J12 | - | Anslutning till moderkort. |
2 | J14:1-3 | NC, COM, NO | Nätavbrottslarm. |
3 | J14:4-6 | NC, COM, NO | Larm för: Säkringsfel, sabotagebrytare*, laddarfel överspänning, laddarfel underspänning, cellfel/ej anslutet batteri, låg batterispänning vid nätavbrott samt åldrat batteri*. |
4 | J14:7-9 | NC, COM, NO | Larm för: Låg systemspänning. |
Via kommunikation på PRO1-kort: Samtliga larm och larm för: Fläktfel, övertemperatur, undertemperatur, kort batteritid kvar, överström 100% av minutmedelvärde, överström 80% dygnsmedelvärde samt överström 175% sekundmedelvärde. * Tillval på enheter som ej är certifierade. | |||

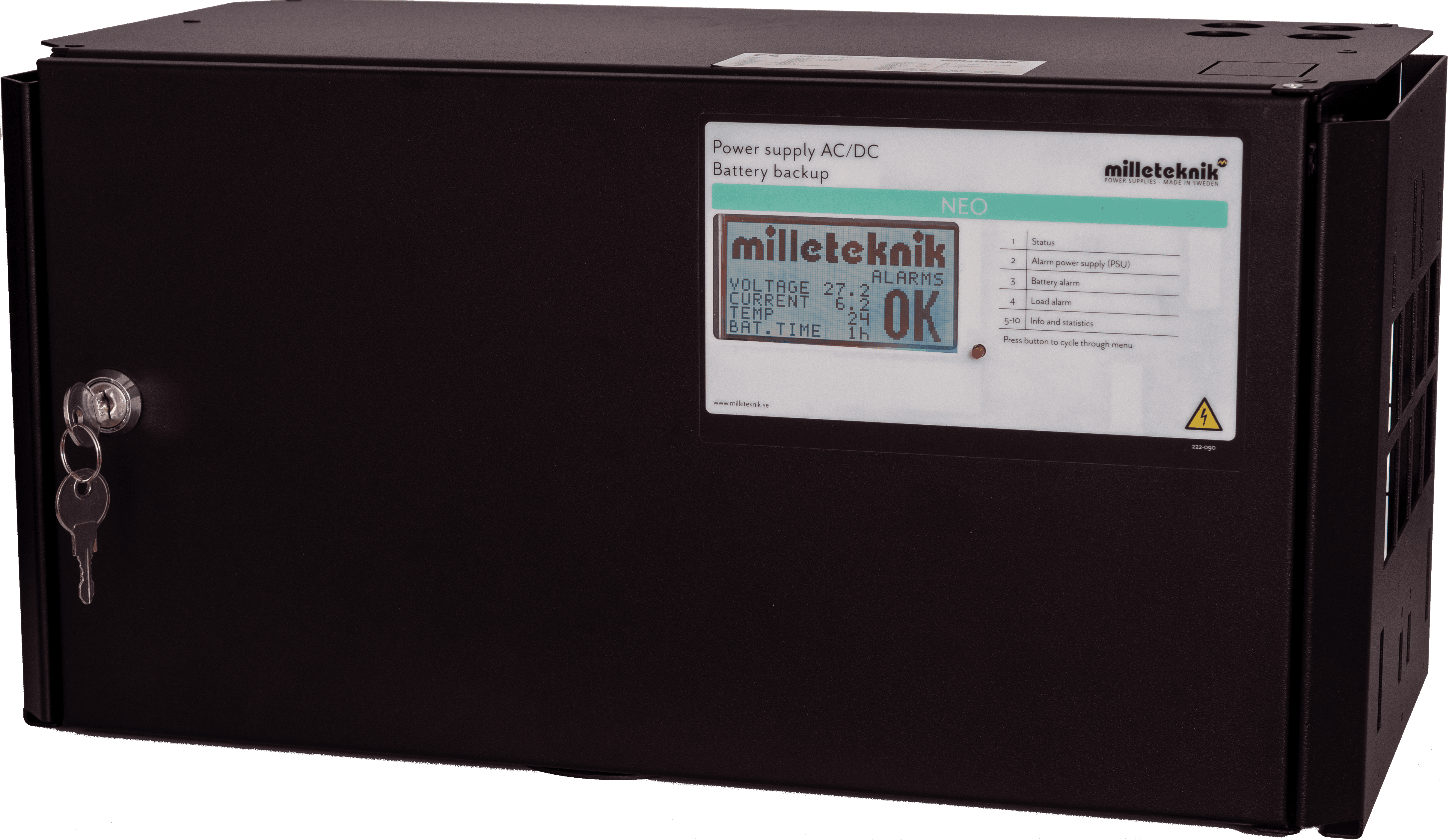

NEO display

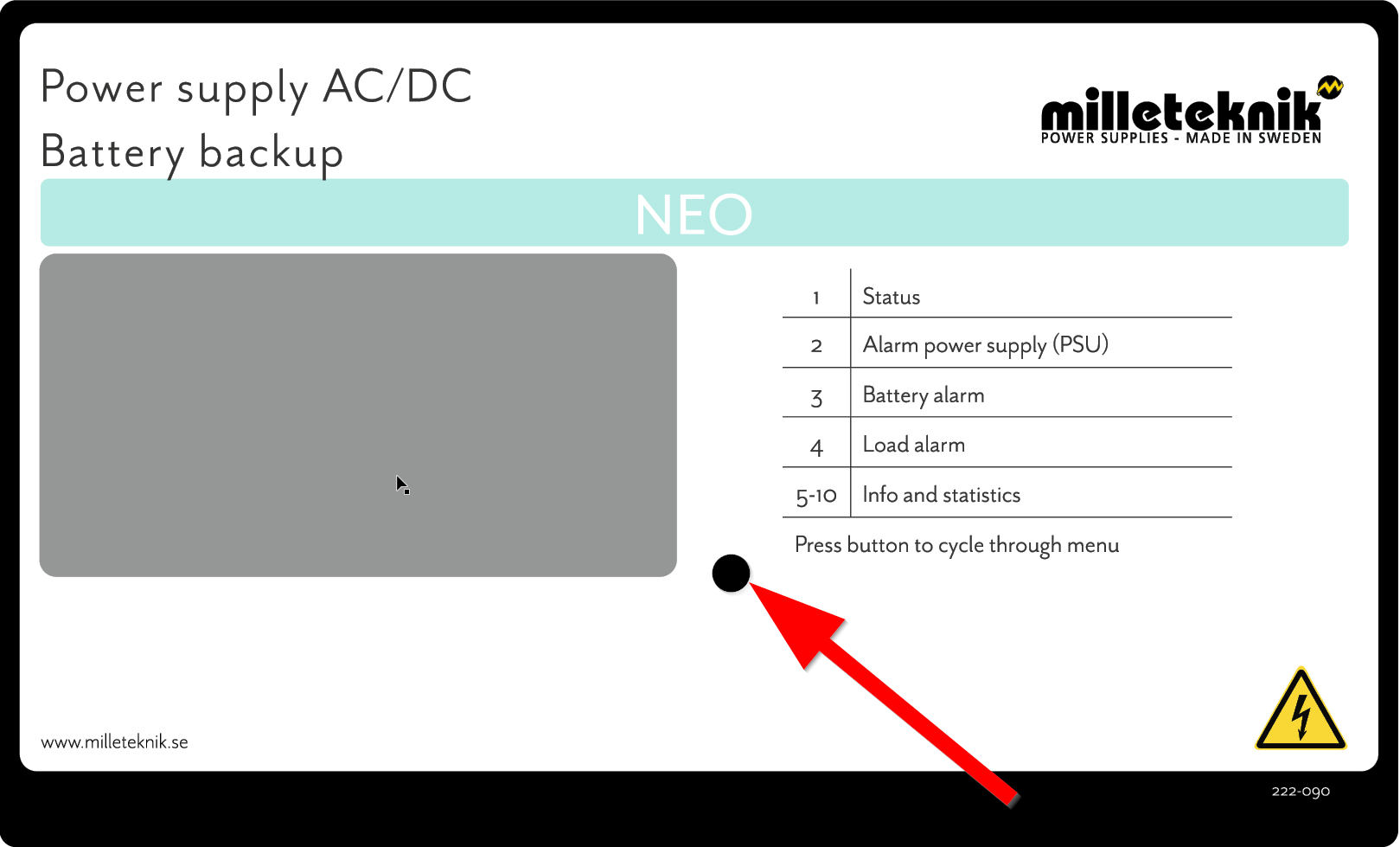

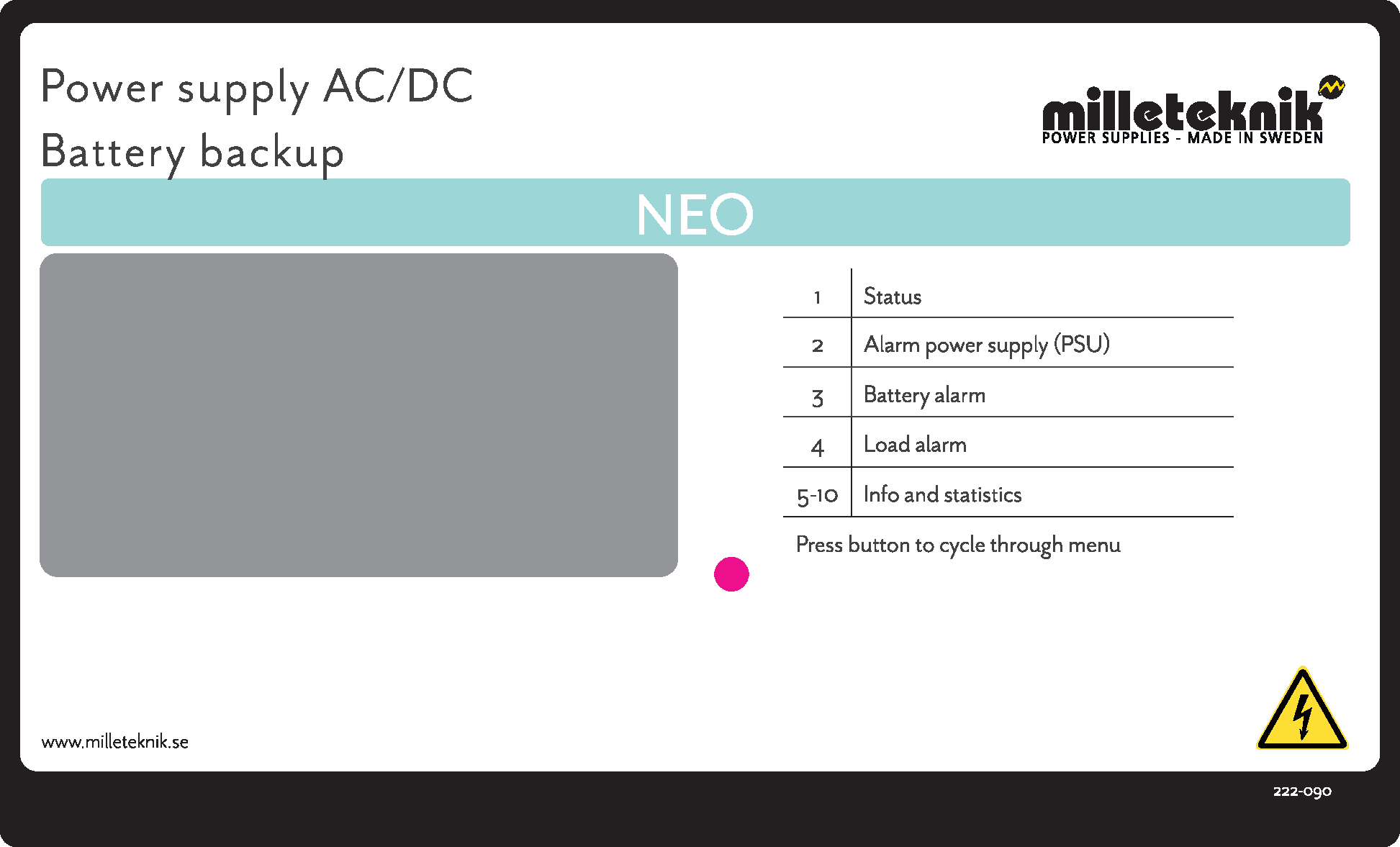

Display på skåplucka
På NEO med display kan batterikapacitet ställas samt larm och status för batteribackup kan visas. Genom att trycka på knappen kan batterikapacitet ställas samt status avläsas. Tryck på knappen för att bläddra mellan sidorna på skärmen.
Tryckknappen bläddrar mellan skärmarna och används för att ställa batterikapacitet.
Språk på display
Språket som visas på displayen är engelska.
Det inte möjligt att byta språk.

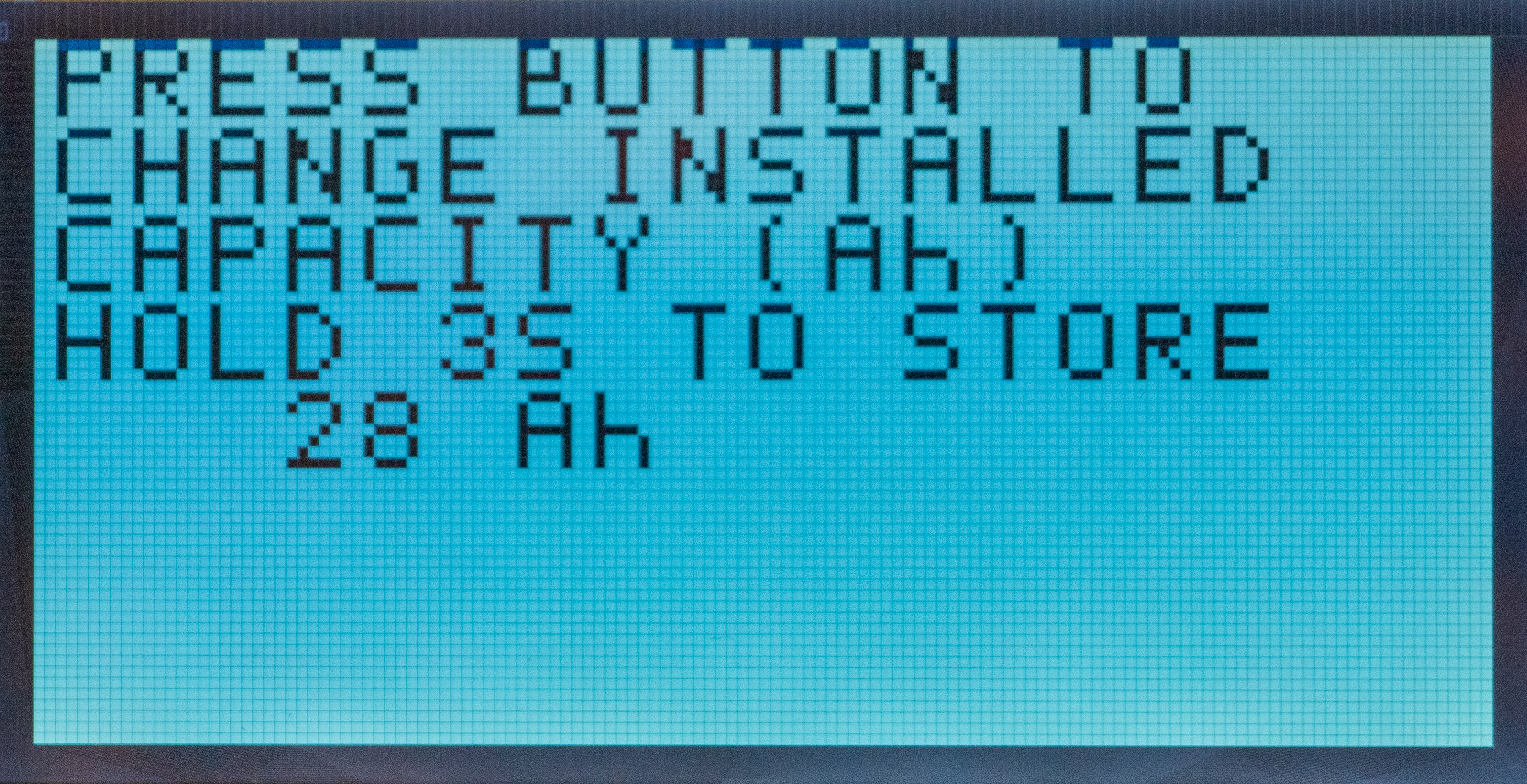

Inställningsskärm (sida 1/10)
När enheten startas kommer inställningsskärmen först visas. Här ställs batterikapacitet. Tryck på knappen tills samma batteri som är installerat syns. Håll därefter knappen intryckt i 3 sekunder för att spara ändringen.
Inställningsskärmen är på engelska.
På display | Översättning / |
|---|---|
PRESS BUTTON TO CHANGE THE INSTALLED CAPACITY (Ah) | Håll inne knappen för att ändra installerad (batteri) kapaciet (Ah). |
HOLD 3S to STORE | Håll inne knappen i 3 sekunder för att lagra värde. |
28 Ah | 28 Ah /Genom att hålla inne knappen så kommer värdet för inställt batteri att ändras. |

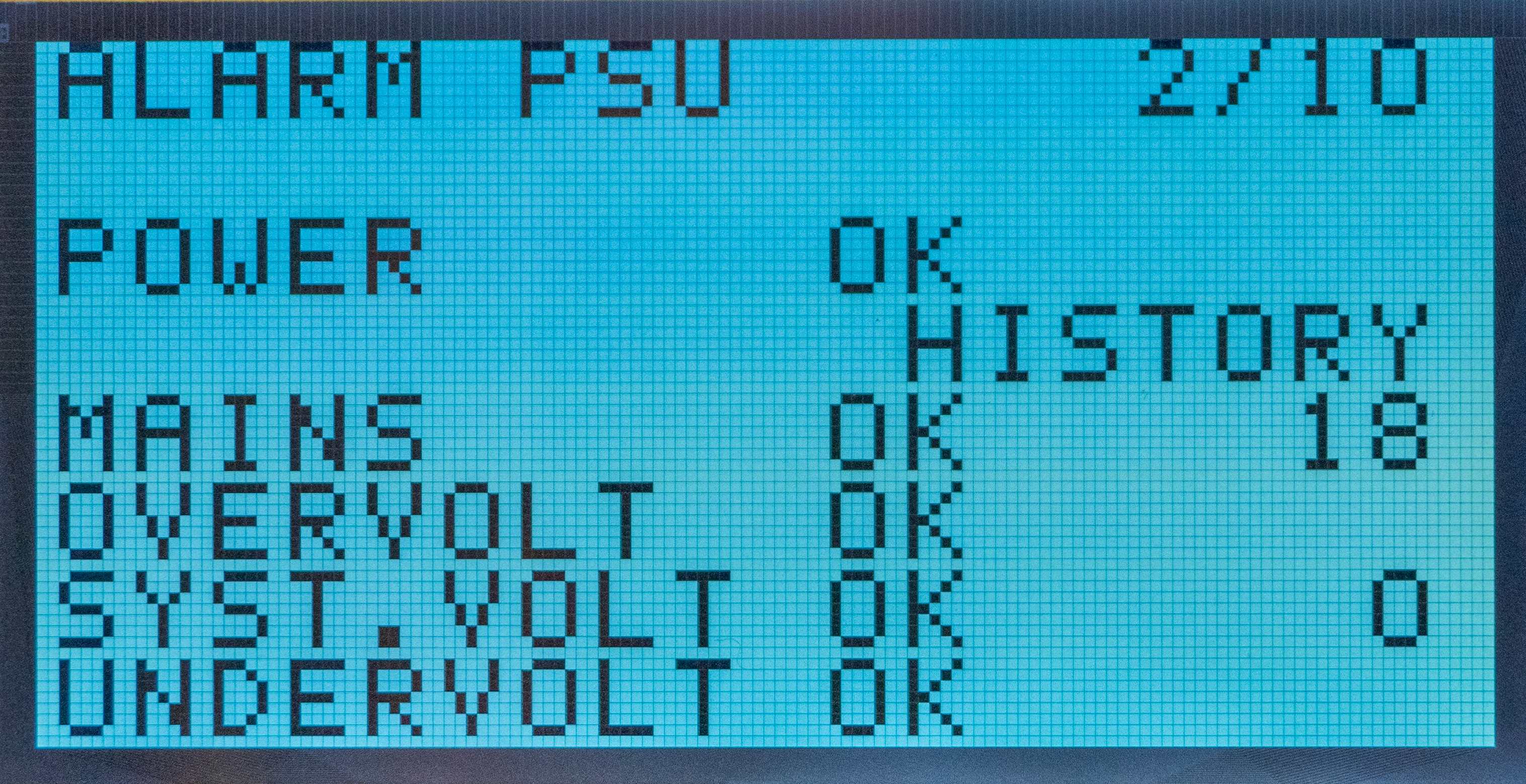

Larm från batteribackupens nätaggregat (sida 2/10)
Namn på display | Status på display | Översättning | Förklaring |
|---|---|---|---|
ALARM PSU 2/10 | - | Larm från nätaggregat | 2/10 är sida 2 av 10 som visas på displayen |
POWER | OK | Power | Övergripande status för nätaggregat. |
HISTORY | 18 | Historik | Antal larm sedan enheten startades. |
MAINS | OK | Nätspänning | 230 V elnätsspänning. |
OVERVOLT | OK | Överspänning | Antal larm sedan enheten startades. |
SYST.VOLT | OK/0 | Systemspänning | Antal larm sedan enheten startades. |
UNDERVOLT | OK | Underspänning | Antal larm sedan enheten startades. |
OK=OK FAIL=Fel | |||

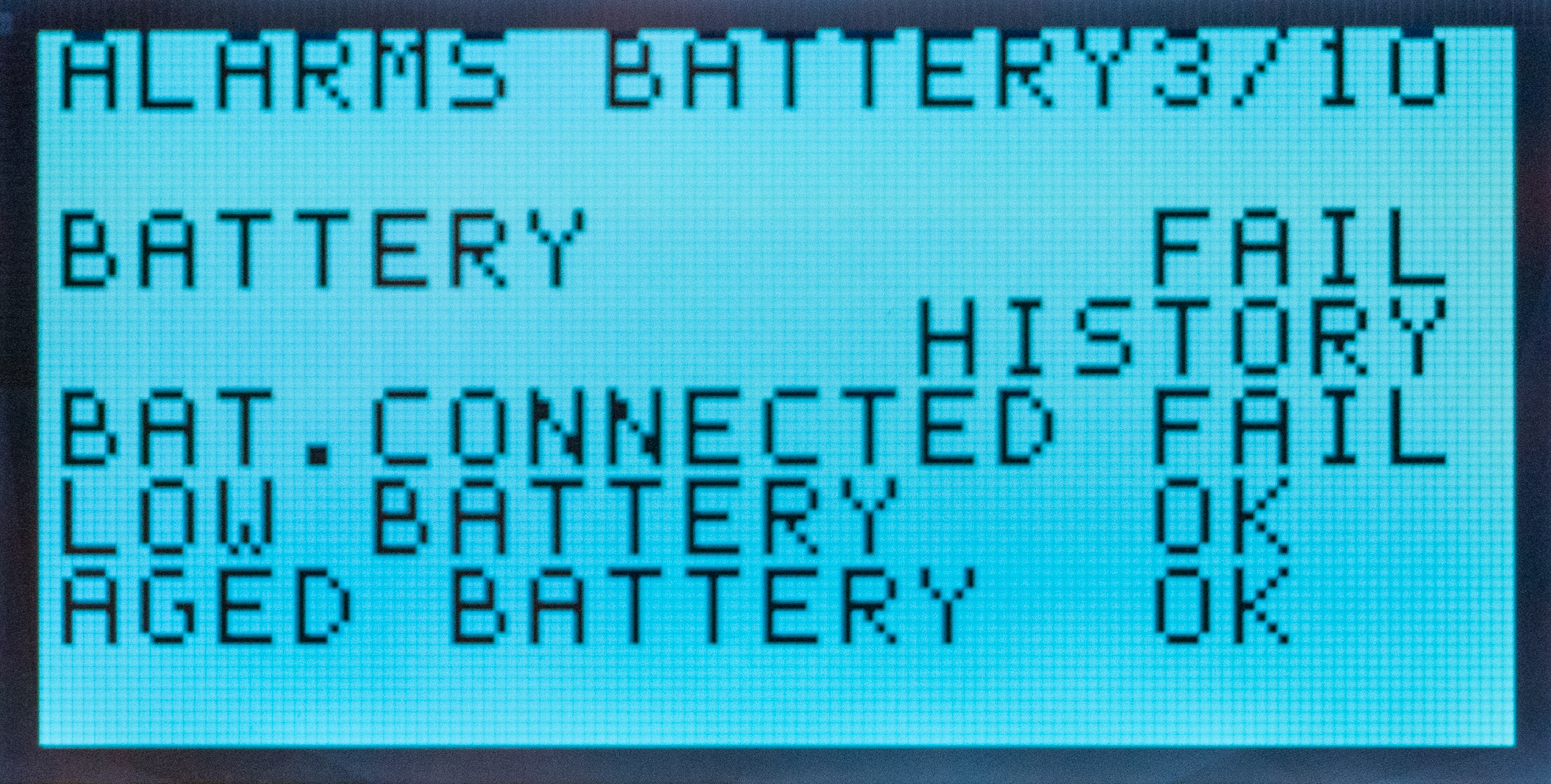

Larm från batterier (sida 3/10)
Namn på display | Status på display | Översättning | Förklaring |
|---|---|---|---|
ALARMS BATTERY | - | Larm från batterier | 3/10 är sida 3 av 10 som visas på displayen |
BATTERY | OK/FAIL | Batteri | Övergripande status för batteri |
HISTORY | - | Historik | Visar antalet larm sedan batteribackupen startades för första gången. |
BAT.CONNECTED | OK/FAIL | Batteri anslutet | Visar om batteri är anslutet. |
LOW BATTERY | OK/FAIL | Låg batterispänning | Ger larm när batterispänningen sjunker under XXX i nätdrift. Detta larm visas inte när enheten går i batteridrift. |
AGED BATTERY | OK/FAIL | Åldrat batteri | Status för batteriets ålder. |
OK=Ok FAIL=Fel | |||

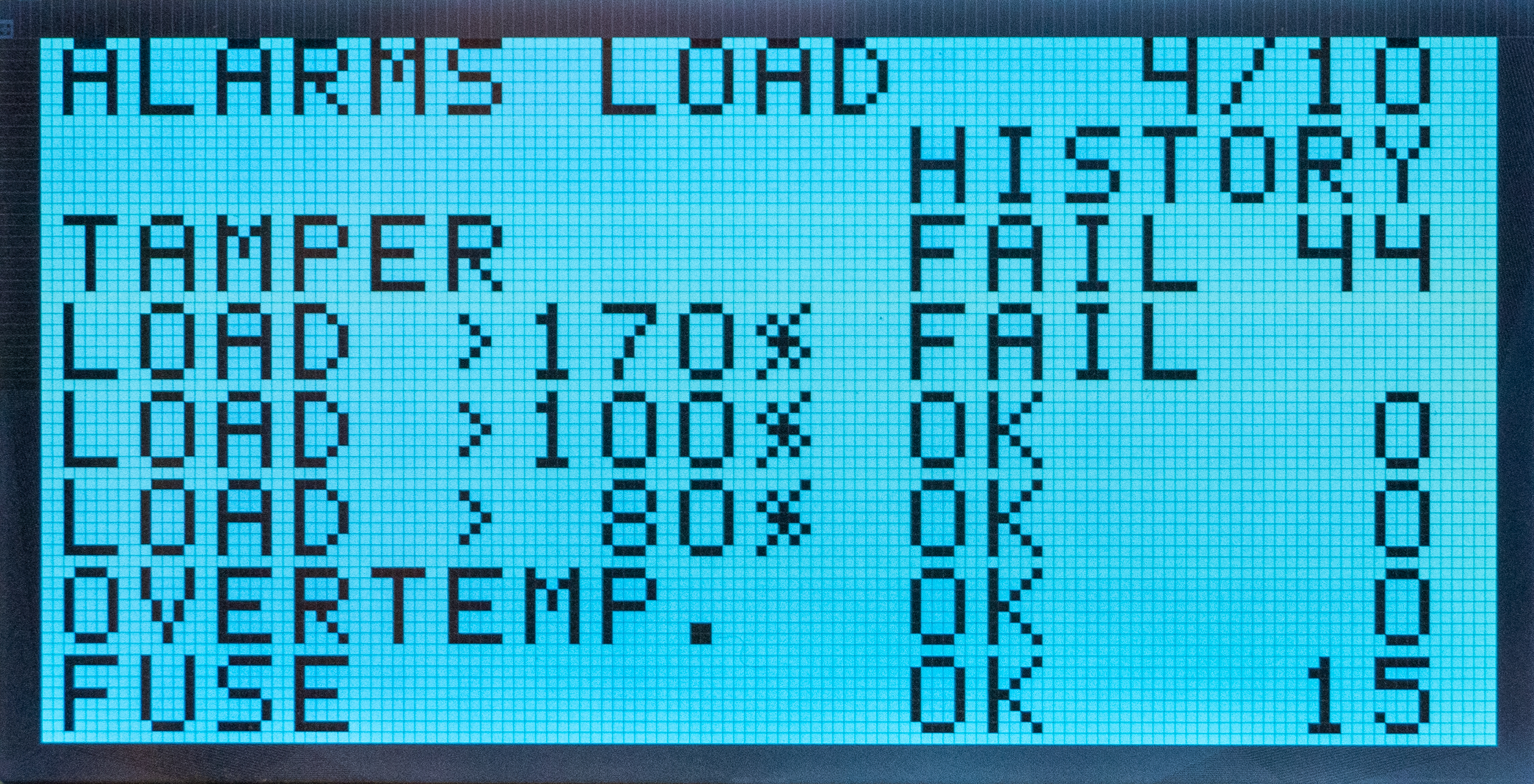

Larm från sabotagekontakt, last, temperatur och säkring (sida 4/10)
Namn på display | Status på display | Nummer på display | Översättning | Förklaring |
|---|---|---|---|---|
ALARMS LOAD | - | 4/10 | Larm last | 4/10 är sida 4 av 10 som visas på displayen |
HISTORY | - | 44 | Historik | Nummer visar antal fel (44 gånger i bildexemplet) som skett i batteribackupen sedan start. |
TAMPER | OK/FAIL | 0 | Batteri anslutet | Visar om batteri är anslutet. |
LOAD >170% | OK/FAIL | 0 | Last över 170% | Nummer visar antalet gånger som lasten har varit över gränsvärdet. |
LOAD >100% | OK/FAIL | 0 | Last över 100% | Nummer visar antalet gånger som lasten har varit över gränsvärdet. |
LOAD >80% | OK/FAIL | 0 | Last över 80% | Nummer visar antalet gånger som lasten har varit över gränsvärdet. |
OVERTEMP. | OK/FAIL | 0 | Övertemperatur | Temperaturlarm för enheten. Nummer visar antalet gånger som lasten har varit över gränsvärdet. |
FUSE | OK/FAIL | 15 | Säkring | Nummer visar antal gånger som säkringen har löst ut. (15 gånger i bildexemplet) |
OK=Ok FAIL=Fel | ||||

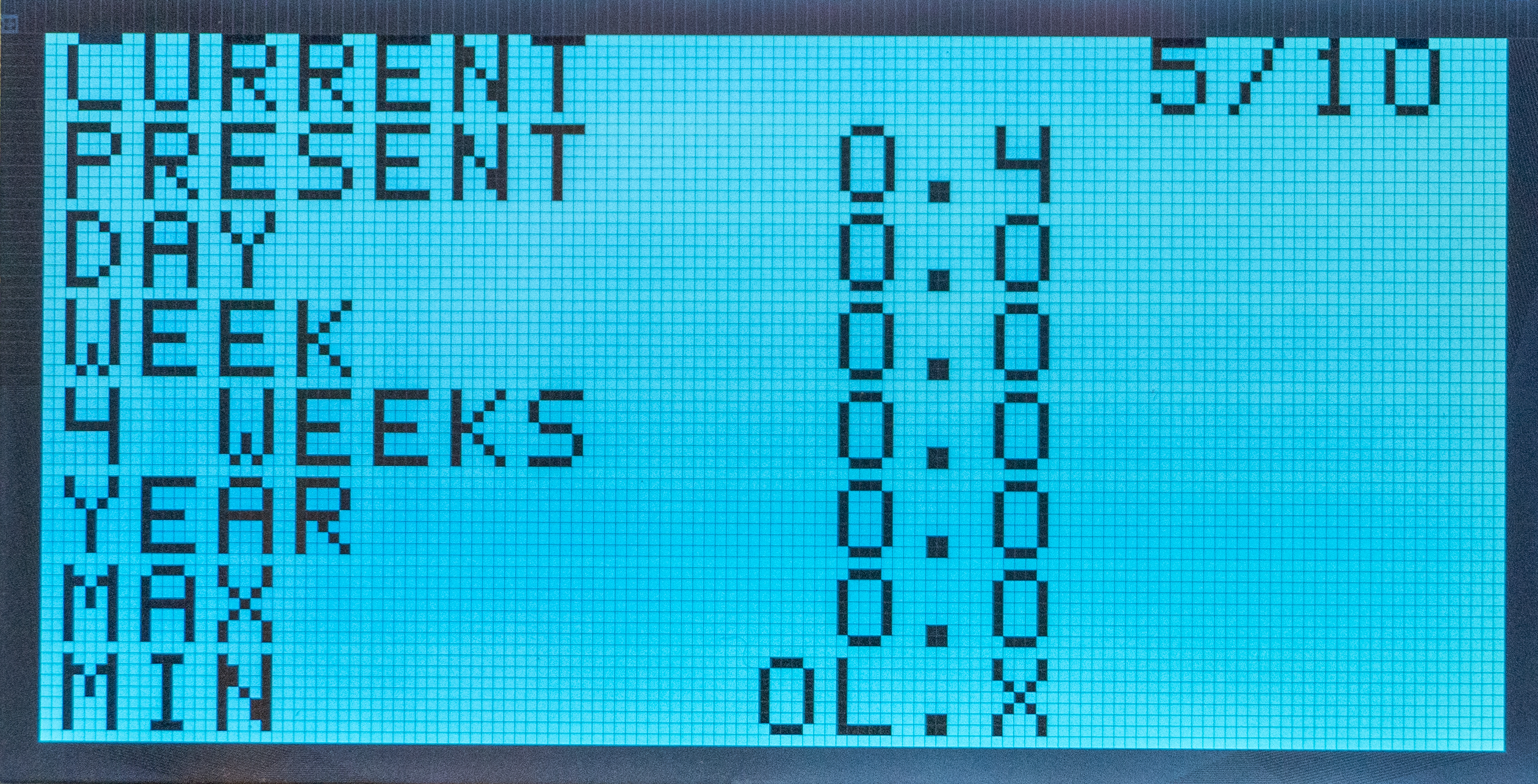

Strömmätning (sida 5/10)
Namn på display | Nummer på display | Översättning | Förklaring |
|---|---|---|---|
CURRENT | 5/10 | Ström | 5/10 är sida 5 av 10 som visas på displayen |
PRESENT | 0,4 | Nuvarande | Visar enhetens nuvarande strömmätning i realtid. |
DAY | 0 | Dag | Visar enhetens strömätning de senaste 24 timmarna, (medelvär |
WEEK | 0 | Vecka | Visar enhetens strömätning de senaste sju dagarna, (medelvärde). |
4 WEEKS | 0 | Fyra veckor | Visar enhetens strömätning de senaste 30 dagarna, (medelvärde). |
YEAR | 0 | År | Visar enhetens strömätning de senaste 365 dagarna, (medelvärde). |
MAX | 0 | Max | Visar den maxström enheten haft sedan den sattes i drift. |
MIN | 0L.X | Min | Visar den minsta ström enheten haft sedan den sattes i drift. |

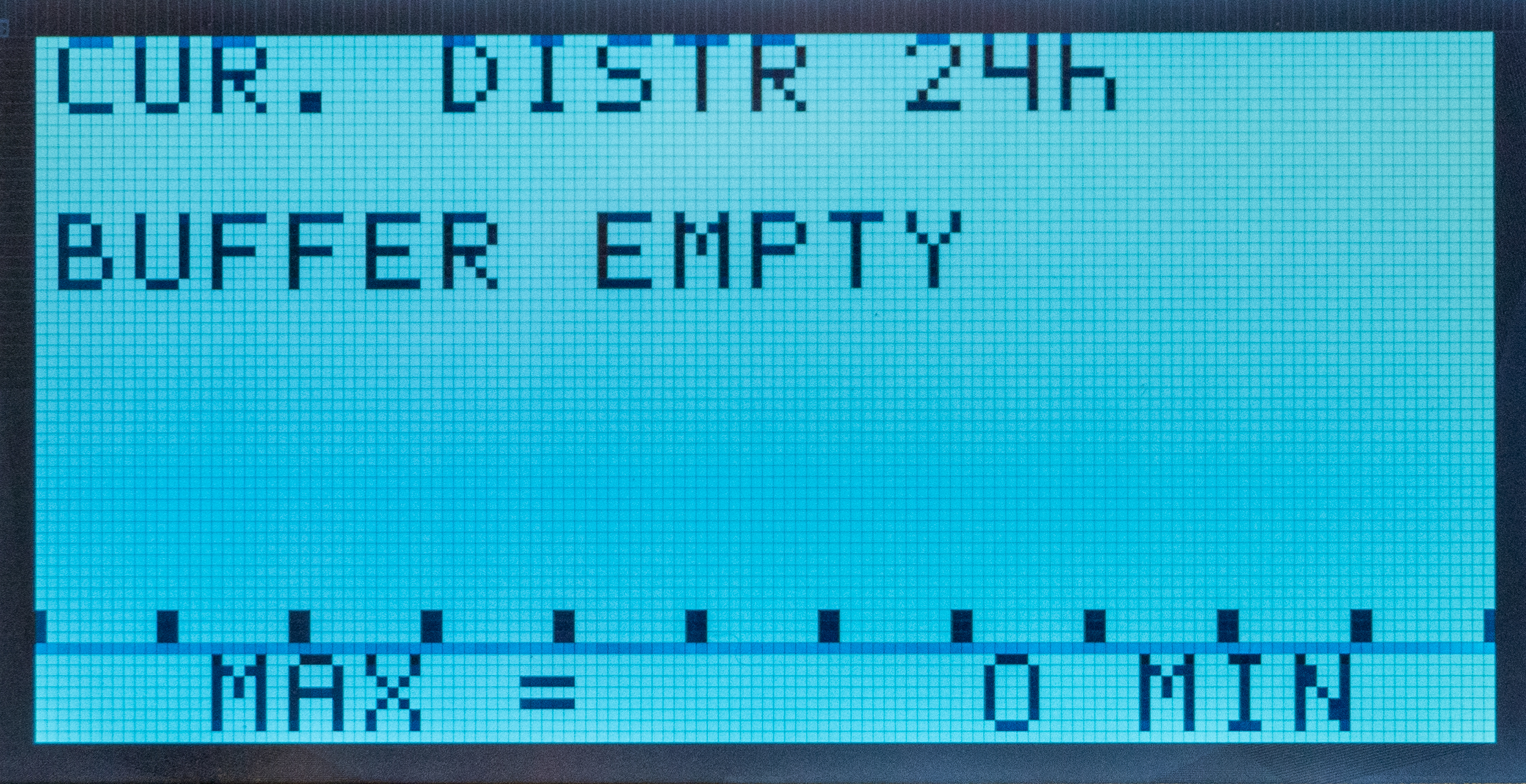

Strömmätning - graf (sida 6/10)
Namn på display | Nummer på display | Översättning | Förklaring |
|---|---|---|---|
CUR. DISTR | 24h | Ström | Visar strömmätning (i en graf) för de senaste 24 timmarna. |
BUFFER EMPTY | XX/Empty | Buffer | Visar hur lång tid enheten kan drivas i batteridrift med nuvarande last. |
MAX= | 0 MIN | Max= | Anger antalet minuter enheten kan drivas på batterier, (med nuvarande last). |

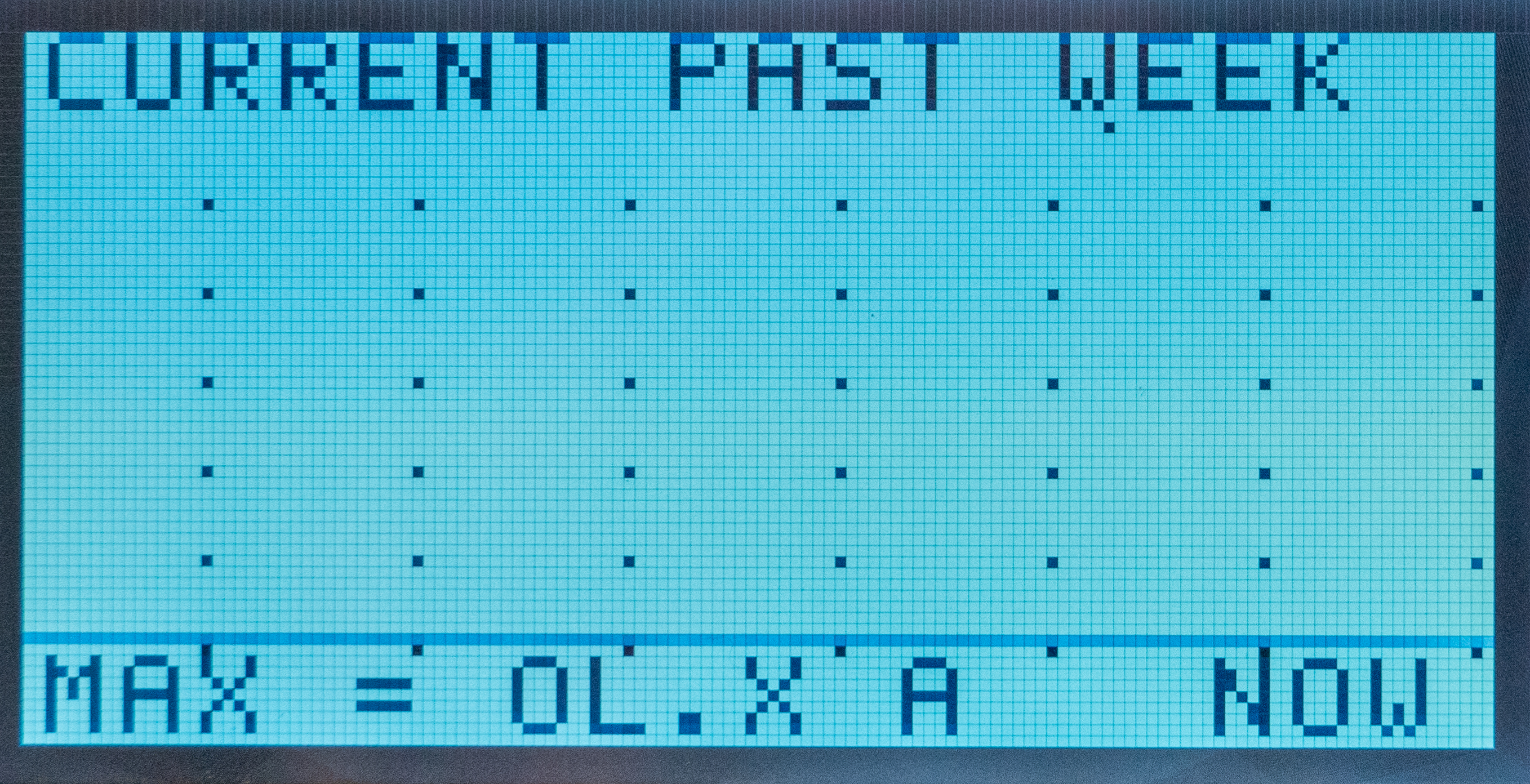

Strömmätning - veckograf (sida 7/10)
Notera
Denna är inaktiv och används ej.
Display kommer inte att visa något.
Namn på display | Nummer på display | Översättning | Förklaring |
|---|---|---|---|
CURRENT PAST WEEK | - | Ström den senaste veckan | Visar strömmätning (i en graf) för de senaste 7 dagarna. |
MAX= | 0 MIN | Max= | Anger antalet minuter enheten kan drivas på batterier, (med nuvarande last). |

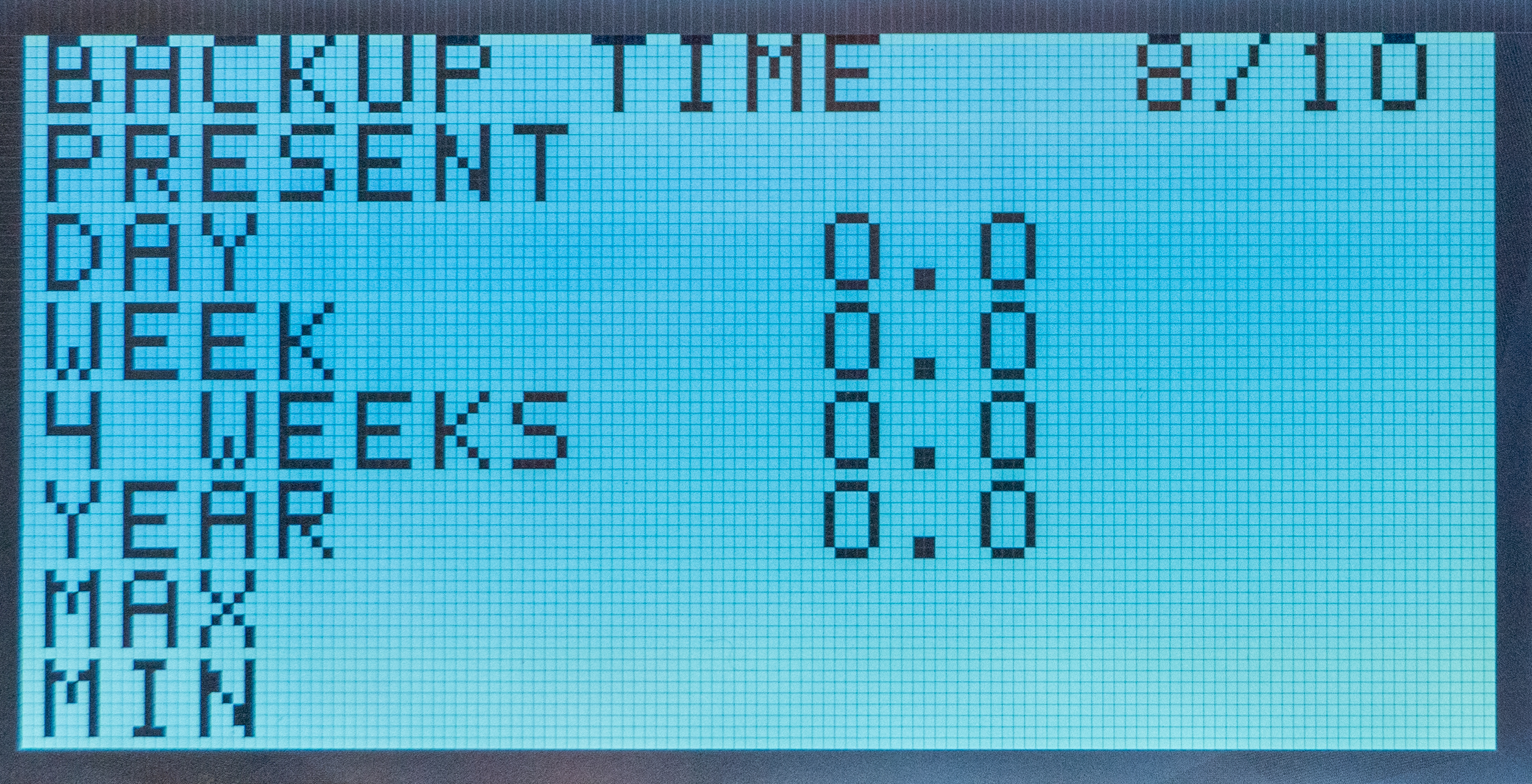

Reservdrifttid (sida 8/10)
Namn på display | Nummer på display | Översättning | Förklaring |
|---|---|---|---|
BACKUP TIME | 8/10 | Ström | 8/10 är sida 8 av 10 som visas på displayen |
PRESENT | 0 | Nuvarande | Visar enhetens nuvarande reservdrifftid i realtid. |
DAY | 0 | Dag | Visar enhetens nuvarande reservdrifttid de senaste 24 timmarna, (medelvärde). |
WEEK | 0 | Vecka | Visar enhetens nuvarande reservdrifttid de senaste sju dagarna, (medelvärde). |
4 WEEKS | 0 | Fyra veckor | Visar enhetens nuvarande reservdrifttid de senaste 30 dagarna, (medelvärde). |
YEAR | 0 | År | Visar enhetens nuvarande reservdrifttid de senaste 365 dagarna, (medelvärde). |
MAX | 0 | Max | Visar den högsta reservdrifttid enheten haft sedan den sattes i drift. |
MIN | 0L.X | Min | Visar den minsta reservdrifttid enheten haft sedan den sattes i drift. |

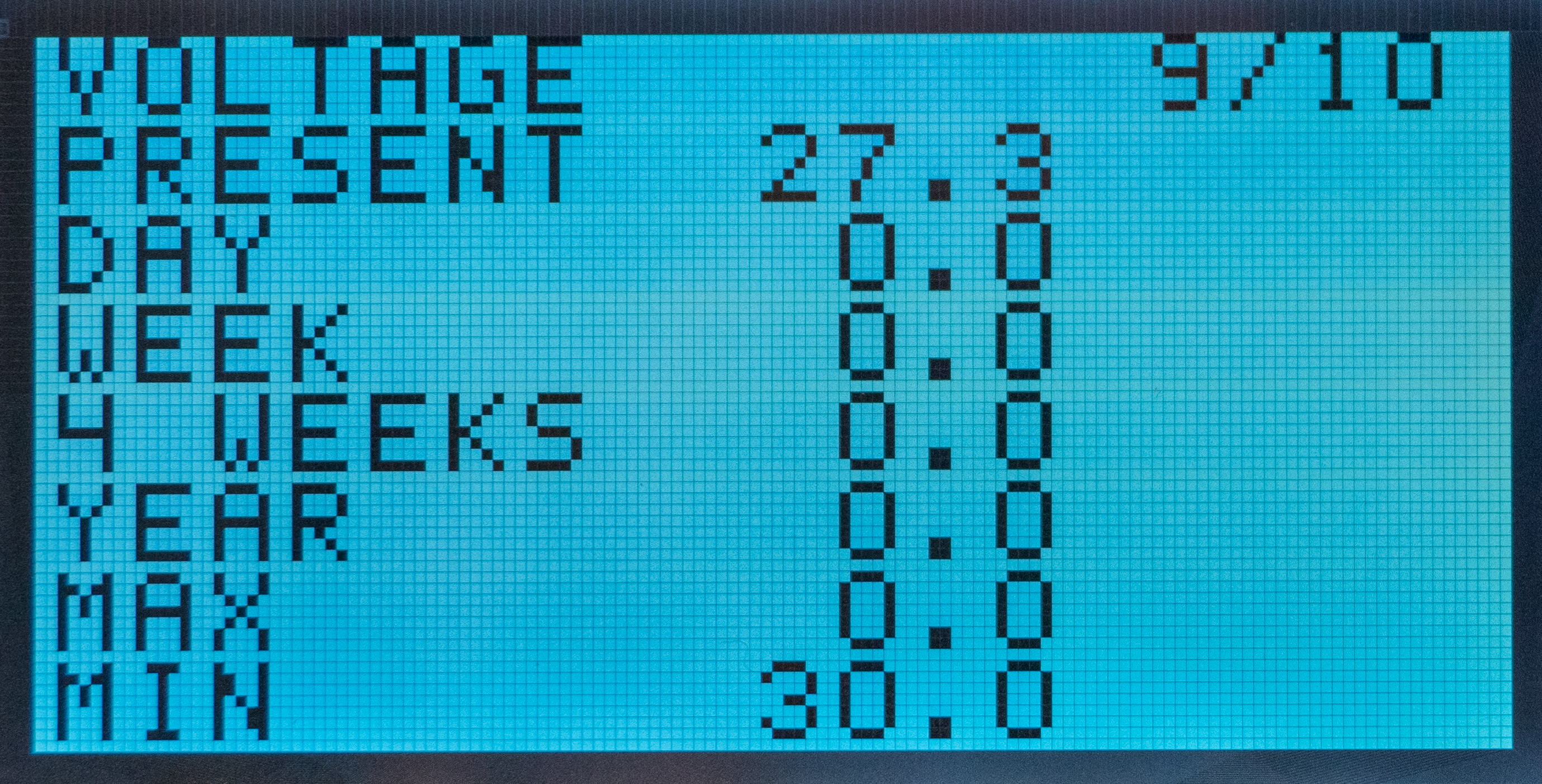

Spänning (sida 9/10)
Namn på display | Nummer på display | Översättning | Förklaring |
|---|---|---|---|
VOLTAGE | 9/10 | Volt | 9/10 är sida 9 av 10 som visas på displayen |
PRESENT | 27,3 | Nuvarande | Visar enhetens nuvarande nuvarande spänning i realtid. |
DAY | 0 | Dag | Visar enhetens spänning de senaste 24 timmarna, (medelvärde). |
WEEK | 0 | Vecka | Visar enhetens spänning de senaste sju dagarna, (medelvärde). |
4 WEEKS | 0 | Fyra veckor | Visar enhetens spänning de senaste 30 dagarna, (medelvärde). |
YEAR | 0 | År | Visar enhetens spänning de senaste 365 dagarna, (medelvärde). |
MAX | 0 | Max | Visar den högsta spänning enheten haft sedan den sattes i drift. |
MIN | 30,0 | Min | Visar den minsta spänning enheten haft sedan den sattes i drift. |

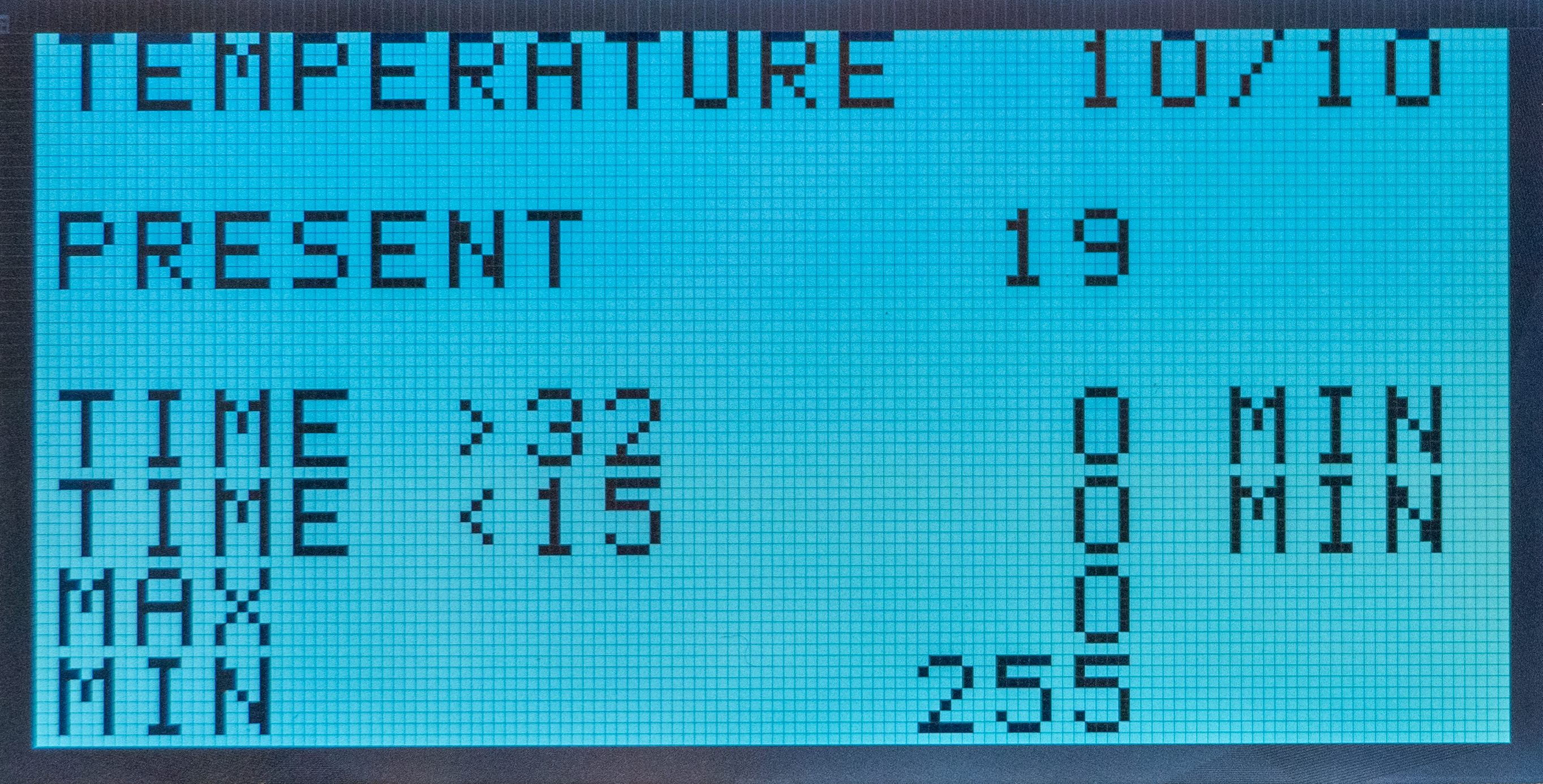

Spänning (sida 10/10)
Namn på display | Nummer på display | Översättning | Förklaring |
|---|---|---|---|
TEMPERATURE | 10/10 | Temperatur | 10/10 är sida 10 av 10 som visas på displayen |
PRESENT | 19 | Nuvarande | Visar enhetens nuvarande nuvarande temperatur i realtid. |
TIME > | 32/0 | Tid, högsta | Visar högsta temperatur och hur länge den högsta temperaturen varade (i minuter). |
TIME < | 15/0 | Tid, lägsta | Visar lägsta temperatur och hur länge den lägsta temperaturen varade (i minuter). |
MAX | 0 | Max | Visar den högsta temperatur enheten haft sedan den sattes i drift. |
MIN | 30,0 | Min | Visar den minsta temperatur enheten haft sedan den sattes i drift. Visar den lägsta temperaturen 255 betyder det att temperatursenor inte är inkopplad. |
Driftsättning - hur enheten skall startas
Driftsättning
För att minimera risken för fel som kan uppstå i samband med kortslutning skall anslutningar till moderkort ske i denna ordning[1].
Koppla in last, larm och ev. andra anslutningar.
Koppla in batterier.
Anslut / slå till säkringar.
Skruva fast elnätskabel i plint och sätt fast plint på moderkort.
Slå till nätspänning.
Enheten fungerar normalt då indikeringsdiod på skåpluckans/kretskort utsida lyser med fast grönt sken.
Det kan ta upp till 72 timmar innan batterier är fullt laddade.
Panelbeskrivning
Skärm nr | Förklaring |
|---|---|
1 | Statusskärm |
2 | Larm från nätaggregat |
3 | Batterilarm |
4 | Lastlarm |
5-10 | Information och statestik |
Mer information om status från skärmen hittar du i avsnittet som beskriver varje skärm.
NEO Produktblad
NEO Batteribackup med fler larmfunktioner
 |
NEO FLX M Display finns i 24 V och kan monteras på vägg eller i 19" rack.
Tekniska specifikationer
Dessa tekniska specifikationer kan ändras utan föregående meddelande.
Produktidentifiering
Benämning | Artikelnummer | E-nummer |
|---|---|---|
NEO 24V 15A FLX M Display | FM01P10024P150-DSP1 | 52 136 34 |
NEO batteribackup för säkerhetsanläggningar
NEO används normalt i säkerhetsanläggningar där kraven är högre gällande högre flexibilitet, fler larmfunktioner, längre reservdrifttider eller när batteribackupen behöver hantera högre laster. NEO-serien erbjuder kontrollerad laddning (intelligent charging), vilket innebär att när batterierna är fulladdade kommer de att kopplas bort elektroniskt för standby-läge i upp till 20 dagar eller när batterierna har nått 26,7 V (24 V). Genom att ladda ur batterierna och ladda dem kontinuerligt (istället för att de aldrig används) förlänger systemet batteriets livslängd med upp till 50%. Batterierna ansluts automatiskt på mindre än 50 mikrosekunder vid behov.
NEO med display
NEO med display har en extern display för statusavläsningar samt inställning av batterikapacitet.
Flexibilitet
NEO FLX S kan ha en extra batteribox. NEO FLX M och NEO FLX L med 1-4 extra batteriboxar. NEO FLX M och NEO FLX L med batterihyllor i 19” rack*. *Batteriboxarna och hyllorna ansluts via en 9-polig kontakt. Batteriboxen har plats för upp till 2 st. 45 Ah batterier per batteribox. Batterihyllor har plats för 2 st. 45 Ah batterier (Medium) och upp till 2 st. 150 Ah batterier (Large) per varje batterihylla.
Användningsområde
NEO strömförsörjer passersystem, larmsystem eller andra säkerhetsprodukter i en fastighet som drivs av 24 V DC. Likriktaren i strömförsörjningen omvandlar 230 V DC ner till 24 V DC. Batterier driver, exempelvis passersystemet, vidare när elnätet går ner. Lång livslängd, energieffektiv och support finns tillgänglig om något skulle krångla, nu eller om 10 år.
Fast installation
Produkten är avsedd för fast installation. Installation skall utföras av behörig installatör.
Regelverk och certifieringar
Krav som produkten uppfyller
EMC: | EMC Directive 2014/30/EU | ||||||||||||||||||||||||||||||||||||||||||||||||
El (LVD): | Low Voltage Directive 2014/35/EU | ||||||||||||||||||||||||||||||||||||||||||||||||
CE-märkning: | EC no. 765/2008 | ||||||||||||||||||||||||||||||||||||||||||||||||
Maskindirektivet | Produkten ingår i elektriska system, omfattas av relevanta el- och säkerhetsdirektiv och är inte en maskin enligt Maskindirektivet (2006/42/EG). | ||||||||||||||||||||||||||||||||||||||||||||||||
Ekodesign | Milletekniks produkter är avsedda för professionell användning och omfattas därför inte direkt av ekodesignförordningen (EU 2019/1782). Eftersom vissa komponenter kan omfattas redovisar vi ändå relevant information där det är tillämpligt[a] för att ge våra kunder trygghet i sitt val. | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Standbyförbrukning och effekt. | |||||||||||||||||||||||||||||||||||||||||||||||||
Förväntad drifttid vid strömavbrott (nya batterier)
Systemspänning | Antal batterier | Batterityp | Enhet + batteribox* | Last: 2 A | Last: 4 A | Last: 8 A | Last: 10 A | Last: 14 A | Last: 18 A |
|---|---|---|---|---|---|---|---|---|---|
24 V | 2 st. | 20 Ah | 1+0 | 9 h | 3,5 h | 1,5 h | 1 h | 30 min. | 20 min. |
24 V | 2 st. | 45 Ah | 1+1 | 21 h | 12 h | 4 h | 3 h | 2 h | 1,5 h |
24 V | 4 st. | 45 Ah (90 Ah) | 1+2 | 42 h | 20 h | 12 h | 8 h | 5 h | 3,5 h |
24 V | 6 st. | 45 Ah (135 Ah) | 1+3 | 64 h | 30 h | 15 h | 12 h | 9 h | 6 h |
24 V | 8 st. | 45 Ah (180 Ah) | 1+4 | 82 h | 42 h | 20 h | 16 h | 12 h | 10 h |
*Exempel: 1+2 betyder att det är 1 batteribackup med 2 batteriboxar anslutna. 1+0 betyder att det är en batteribackup utan batteribox. | |||||||||
Kretskort - Tekniska data
Tekniska data, moderkort: PRO 1
Info | Förklaring |
|---|---|
Kortnamn | PRO 1 |
Produktbeskrivning | Huvudkort i batteribackup med avancerade funktioner och kommunikation mot överordnande system. |
Egenförbrukning, med reläkort | Mindre än 210 mA. 100 mA utan effektsteg med alla reläer på externt larmkort dragna i normalläge. |
Omkopplingstid från nätspänning till batteridrift | När batterier är i vilocykel: <5 mikrosekunder. När batterier är i laddningscykel: 0 (ingen). Batterier vilar i 20 dygns cykler varefter en laddningscykel tar vid och laddar batterierna i 72 h. Sker nätavbrott när batterier är i vilocykel kopplas batterier in på <5 mikrosekunder. Sker nätavbrott när batterier är i laddningscykel existerar ingen omkopplingstid. |
Inkommande elnät | 230 V AC -240 V AC, 47-63 Hz. |
Säkring på elnät | Se tabell: Säkringar. |
Indikering | lysdiod på kretskort/skåpslucka |
Larm
Larm som visas på indikeringsdiod.
Cellfel i batteri eller ej anslutet batteri.
Laddarfel, underspänning.
Laddarfel, överspänning.
Låg systemspänning, systemspänning under 24,0 V DC i nätdrift.
Låg batterispänning, under 24,0 V DC vid nätavbrott.
Nätavbrottslarm.
Sabotagebrytare.
Säkringsfel.
Åldrat batteri
Utökande larmfunktioner går att få över kommunikation, PowerWatch eller med larmkort.
Info | Förklaring |
|---|---|
Larm på växlande relä? | Ja, via reläkort (tillval). |
Lastutgångar, antal | 2 |
Spänning på lastutgång | 27,3 V DC |
Spänningsgräns, övre, på lastutgång | 27,9 V DC |
Spänningsgräns, nedre, på lastutgång. Vid batteridrift och bortkopplad nätspänning. | 20 V DC |
Prioriterade (alltid spänning) lastutgångar | |
Maxlast, per utgång | 10 A |
Maxlast, totalt, (får ej överstigas). | 10 A |
Lastutgång plus (+) avsäkrad | Ja |
Lastutgång minus (-) avsäkrad | Lastutgång 1 = Ja Lastutgång 2 = Nej |
Säkringar på utgång | Se tabell: Säkringar. |
Säkring | Typ |
|---|---|
15 A | T15A |
Elnätssäkring på 24 V enheter upp till 15 A | T2,5AH250V. Keramisk. |
Elektriska skydd | |
|---|---|
Djupurladdningsskydd | Ja. 24 V enheter skydd vid 20, +/- 0,5 V. |
Överspänningsskydd | Ja |
Övertemperatursskydd | Ja |
Kortslutningsskyddad | Ja |
Tekniska data, larmkort till PRO 1
Info | Förklaring |
|---|---|
Kortnamn | PRO 1 larmkort. |
Version | 3 |
Produktbeskrivning | Larmkort för PRO1 med larm på växlande relä. Alla reläer är normalt spänningssatta och ger larm vid spänningslöst läge. |
Egenförbrukning | 30 mA. |
Larmöversikt i bokstavsordning | Relä 1* / Larmutgång 1 | Relä 2* / Larmutgång 2 | Relä 3* / Larmutgång 3 | Kommunikation (J14:1-9) | Indikeringsdiod på huvudkort och LED på dörr. |
|---|---|---|---|---|---|
Nätavbrott | X | - | - | X | X |
Säkringsfel | - | X | - | X | X |
Sabotagebrytare | - | X | - | X | X |
Fläktfel | - | - | - | X | - |
Laddarfel, överspänning | - | X | - | X | X |
Laddarfel, underspänning | - | X | - | X | X |
Cellfel eller ej anslutet batteri | - | X | - | X | X |
Låg systemspänning**. | - | - | X | X | X |
Låg batterispänning (<24,0 V DC) eller nätavbrott | - | X | - | X | X |
Övertemperatur | - | - | - | X | - |
Undertemperatur | - | - | - | X | - |
Undertemperatur | - | - | - | X | - |
Kort batteritid kvar | - | - | - | X | - |
Åldrat batteri | - | X | - | X | X |
Överström 100 %, minutmedelvärde | - | - | - | X | - |
Överström 80 %, dygnsmedelvärde | - | - | - | X | - |
Överström 175 %, sekundmedelvärde | - | - | - | X | - |
*Larm på potentialfri reläkontakt. ** Systemspänning i nätdrift är under 24,0 V. | |||||
Nätaggregat
Nätaggregat - Tekniska Data LRS-150-24
Sitter i: |
|---|
Info | Förklaring |
|---|---|
Utspänning | 27,3 V AC |
Utström: | 0 A - 6,5 A |
Utspänning, ripple | 200 mVp-p |
Överspänning | 28,8 V - 33,6 V |
Utspänning återuppladdning, ripple/strömbegränsning | Mindre än 0,6 Vp-p |
Verkningsgrad | 89 % |
Strömbegränsning | 110 % - 140 % |
Konstantspänning | +/- 0,5 % |
Reglernoggrannhet | + / - 1,0 % |
Ingångsström (230 V AC) | Max 1,7 A |
Nätspänningsfrekvens | 47 Hz- 63 Hz |
Nätspänning | 230 V AC +/- 10% |
Märkeffekt | 156 W |
Temperaturområde | -30°C - +70°C |
Luftfuktighetsområde | 20 % - 90 % RH icke kondenserade |
Nätaggregat - Tekniska Data RSP-320-24
Sitter i: |
|---|
NEO 24V 15A FLX M Display |
Info | Förklaring |
|---|---|
Utspänning | 27,3 V |
Utström | 0 A - 13,4 A |
Utspänning, ripple | 150 mVp-p |
Överspänning | 27,6 V - 32,4 V |
Utspänning återuppladdning, ripple/strömbegränsning | Mindre än 1,2 Vp-p |
Verkningsgrad | 89 % |
Strömbegränsning | 105 % - 135 % |
Konstantspänning | +/- 0,5 % |
Reglernoggrannhet | +/- 1,0 % |
Ingångsström (230 V) | 2 A |
Nätspänningsfrekvens | 47 Hz- 63 Hz |
Nätspänning | 230 V AC - 240 V AC |
Märkeffekt | 321,6 W |
Temperaturområde | -30°C - +70°C |
Luftfuktighetsområde | 20 % - 90 % RH icke kondenserade |
Nätaggregat - Tekniska Data HRP-600-24
Sitter i: |
|---|
Info | Förklaring |
|---|---|
Utspänning | 27,3 V |
Utström | 0 A - 27 A |
Utspänning, ripple | 150 mVp-p |
Överspänning | 30 V - 34,8 V |
Utspänning återuppladdning, ripple/strömbegränsning | Mindre än 1,2 Vp-p |
Verkningsgrad | 88 % |
Strömbegränsning | 105 % - 135 % |
Konstantspänning | +/- 0,5 % |
Reglernoggrannhet | +/- 1,0 % |
Ingångsström (230 V) | 3,6 A |
Nätspänningsfrekvens | 47 Hz- 63 Hz |
Nätspänning | 230 V AC - 240 V AC |
Märkeffekt | 648 W |
Temperaturområde | -30°C - +70°C |
Luftfuktighetsområde | 20 % - 90 % RH icke kondenserade |
Tekniska data kapsling
Kapsling - Tekniska Data
Info | Förklaring |
|---|---|
Namn | FLX M |
Kapslingsklass | IP 32 |
Mått | Höjd: 224 mm, bredd 438 mm, djup 212 mm |
Höjdenheter | 5 HE |
Montering | Vägg eller 19" rack. |
Omgivningstemperatur | +5 °C - +40 °C. För bästa batteri-livslängd: +15 °C till +25 °C. |
Omgivning | Miljöklass 1, inomhus. 20% ~ 90% relativ fuktighet |
Material | Pulverlackerad plåt. |
Färg | Svart |
Kabelgenomföringar, antal | 4 |
Batterier som får plats | 2 stycken 12 V, 20 Ah. 2 stycken 12 V, 45 Ah. |
Fläkt | Ja |
Länkar
Produkter är föremål för uppdateringar, du hittar alltid den senaste informationen på www.milleteknik.se.
Garanti, support, tillverkningsland och ursprungsland
Garanti
Produkten har två års garanti, från inköpsdatum (om inget annat avtalats). Kostnadsfri support under garantitiden nås på support@milleteknik.se eller telefon, +46 31-34 00 230. Ersättning för res- och eller arbetstid i samband med lokalisering av fel, installerande av reparerad eller utbytt vara ingår ej i garantin. Kontakta Milleteknik för mer information. Milleteknik ger support under produktens livslängd, dock som längst 10 år efter inköpsdatum. Byte till likvärdig produkt kan förekomma om Milleteknik bedömer att reparation inte är möjlig. Kostnader för support tillkommer efter det att garantitiden har gått ut.
Support
Behöver du hjälp med installation eller inkoppling?
Du hittar svar på många frågor på: www.milleteknik.se/support
Telefon: 031- 340 02 30, e-post: support@milleteknik.se.
Support har öppet: måndag-torsdag 08:00-16:00, fredagar 08:00-15:00. Stängt 11:30-13:15.
Reservdelar
Kontakta support för frågor om reservdelar.
Support efter garantitiden
Milleteknik ger support under produktens livslängd, dock som längst 10 år efter inköpsdatum. Byte till likvärdig produkt kan förekomma om tillverkare bedömer att reparation inte är möjlig. Kostnader för support tillkommer efter det att garantitiden har gått ut.
Frågor om produkters prestanda?
Telefon till försäljning: 031- 340 02 30, e-post: sales@milleteknik.se
Kontakta oss
Milleteknik AB
Ögärdesvägen 8 B
433 30 Partille
Sverige
+46 31-34 00 230
www.milleteknik.se
Tillverkningsland
Sverige
Tillverkare
Designad och producerad av Milleteknik AB
Batterier
Batterier ingår ej
Batterier säljs separat.
20 Ah, 12 V AGM-batteri
Passar i | Antal batterier |
|---|---|
NEO 24V 15A FLX M | 2 |
Batterityp | V | Ah |
|---|---|---|
Underhållsfritt AGM, blysyra-batteri. | 12 V | 20 Ah |
Artikelnummer | E-nummer | Artikelnamn | Terminal | Mått. Höjd, bredd, djup | Vikt per styck | Fabrikat |
|---|---|---|---|---|---|---|
MT113-12V20-01 | 5230538 | UPLUS 12V 20Ah 10+ Design life batteri | M5 Bult | 182x77x168 mm | 6,0 kg | UPLUS |
Reservdrifttider - översikt
Tabellen visar beräknad och förväntad reservdrifttid vid olika belastningar på batteribackupen.
Viktigt
Detta är en vägledning och alla tider är ungefärliga och kan avvika från faktiskt tider. Last, temperatur och andra faktorer spelar in varför exakt tid ej kan lämnas.
Gäller nya batterier.
Strömstyrka och batterier varierar med konfiguration, kontrollera om konfigurationen klarar batterier och strömstyrka.
Medelström | 7,2 Ah | 14 Ah | 28 Ah | 45 Ah |
|---|---|---|---|---|
Belastning | Reservdrifttid (ca), minuter | |||
0,5 A | 450 | 820 | 1650 | 2350 |
1 A | 260 | 485 | 970 | 1460 |
2 A | 150 | 280 | 560 | 920 |
4 A | 90 | 165 | 335 | 550 |
6 A | 67 | 125 | 245 | 405 |
8 A | 57 | 105 | 210 | 350 |
10 A | 44 | 80 | 160 | 270 |
12 A | 38 | 70 | 140 | 235 |
14 A | 33 | 60 | 120 | 200 |
16 A | 28 | 50 | 100 | 170 |
18 A | 25 | 45 | 89 | 150 |
20 A | 23 | 42 | 84 | 142 |
Medelström | 28 Ah | 42 Ah | 65 Ah | 70 Ah |
|---|---|---|---|---|
- | 4 batterier (14 Ah) | 6 batterier (14 Ah) | 4 batterier (20Ah + 45 Ah) | 10 batterier (7 Ah) |
Belastning | Reservdrifttid (ca), minuter | |||
0,5 A | 1650 | 2090 | 5574 | 3440 |
1 A | 970 | 865 | 3252 | 2118 |
2 A | 560 | 815 | 1770 | 1329 |
4 A | 335 | 490 | 930 | 864 |
6 A | 245 | 360 | 600 | 605 |
8 A | 210 | 310 | 426 | 544 |
10 A | 160 | 240 | 342 | 414 |
12 A | 140 | 210 | 270 | 363 |
14 A | 120 | 180 | 234 | 311 |
16 A | 100 | 150 | 204 | 286 |
18 A | 90 | 130 | 150 | 254 |
20 A | 84 | 126 | 138 | 241 |
Medelström | 90 Ah | 110 Ah | 135 Ah | 155 Ah |
|---|---|---|---|---|
- | 4 batterier (45 Ah) | 6 batterier (20 Ah + 45 Ah) | 6 batterier (45 Ah) | 8 batterier (20 Ah + 45 Ah) |
Belastning | Reservdrifttid (ca), minuter | |||
0,5 A | 4705 | 5796 | 7056 | 8215 |
1 A | 2928 | 3582 | 4392 | 5070 |
2 A | 1836 | 2247 | 2754 | 3230 |
4 A | 1183 | 1438 | 1762 | 2018 |
6 A | 788 | 959 | 1175 | 1345 |
8 A | 748 | 861 | 1048 | 1150 |
10 A | 570 | 689 | 839 | 920 |
12 A | 499 | 603 | 699 | 765 |
14 A | 427 | 516 | 629 | 655 |
16 A | 404 | 499 | 592 | 590 |
18 A | 359 | 444 | 526 | 520 |
20 A | 340 | 420 | 498 | 495 |
Medelström | 180 Ah | 200 Ah | 225 Ah |
|---|---|---|---|
- | 8 batterier (45 Ah) | 10 batterier (20 Ah + 45 Ah) | 10 batterier (45 Ah) |
Belastning | Reservdrifttid (ca), minuter | ||
0,5 A | 9408 | 12972 | 11760 |
1 A | 5856 | 7872 | 7320 |
2 A | 3672 | 4548 | 4590 |
4 A | 2365 | 2670 | 2945 |
6 A | 1577 | 1780 | 1960 |
8 A | 1500 | 1558 | 1800 |
10 A | 1140 | 1246 | 1410 |
12 A | 950 | 1038 | 1200 |
14 A | 855 | 890 | 1055 |
16 A | 810 | 902 | 995 |
18 A | 715 | 802 | 885 |
20 A | 680 | 722 | 840 |
Med reservation för felskrivningar.
Adress och kontaktuppgifter
Milleteknik AB |
Ögärdesvägen 8 B |
433 30 Partille |
Sverige |
031-340 02 30 |
info@milleteknik.se |
www.milleteknik.se |
[1] Kort kan skilja sig något beroende på konfiguration.
