Tietoja
ECO-sarja on luotettava ja pieni akkuvarmuuskopio käytettäväksi kulkujärjestelmien, lukitusjärjestelmien ja muiden kuormien kanssa. Akun varmuuskopioissa on ohjattu lataus*, joka estää akkuja ylikuormittumasta, mikä pidentää merkittävästi
Huomautus
Laite on asennettava seinälle sisätiloihin.
Lämpötilan on oltava 15–30 °C.
Verkkojännite on katkaistava asennuksen ajaksi.
Ainoastaan valtuutetut henkilöt saavat asentaa ja huoltaa laitteen.
Tuotteen tunnistus
Nimikeke | Tuotenumero | sähkönumero |
|---|---|---|
ECO 24V 10A FLX S | FS01C10224P100 | 52 136 46 |
Tarkistukset ja tämän asiakirjan painos
Tämän asiakirjan nykyinen ja viimeisin julkaistu painos on saatavilla osoitteessa www.milleteknik.se.
Tämän asiakirjan voimassaoloa ei voida taata, koska uusia painoksia julkaistaan ilman ennakkoilmoitusta.
Alkuperäiset ohjeet: ruotsi.[1].
Käyttöohje, tekniset tiedot ja niiden käännökset voivat sisältää virheitä. Asentajan vastuulla on aina asentaa tuote turvallisesti.
Symbolit
Symbolit | Nimi | Selitys |
|---|---|---|
 | Varoitus | Sähköiskun, väärän asennuksen tai kuumien pintojen vaara. Näkyy joissakin käsikirjoissa |
 | Huomautus | Käytetään täydentäviin tietoihin, jotka selventävät tekstiä. |
 | Huomio / Tärkeää | Ilmaisee laitteen vaurioitumisen tai toimintahäiriön riskin. Käytetään myös tärkeisiin, mutta ei turvallisuuteen liittyviin tietoihin. |
 | Vinkkejä | Näyttää käytännön neuvoja tai pikavalintoja asennusta, käyttöä tai huoltoa varten. |
 | CE-merkintä | Tuote on sovellettavien EU-direktiivien ja yhdenmukaistettujen standardien mukainen. |
 | Lue käyttöohje | Lue käyttöohje ennen asennusta ja huoltoa. |
 | Älä hävitä kotitalousjätteeseen | Tuote kuuluu sähkö- ja elektroniikkalaiteromun direktiivin piiriin, eikä sitä saa hävittää kotitalousjätteen mukana, vaan se on kierrätettävä ja toimitettava kierrätyskeskukseen. |
 | Kierrätys | Pakkaukset, tuotteet ja muut materiaalit, jotka eivät sisällä elektroniikkaa, on kierrätettävä paikallisten ympäristömääräysten mukaisesti. |
Osaluettelo

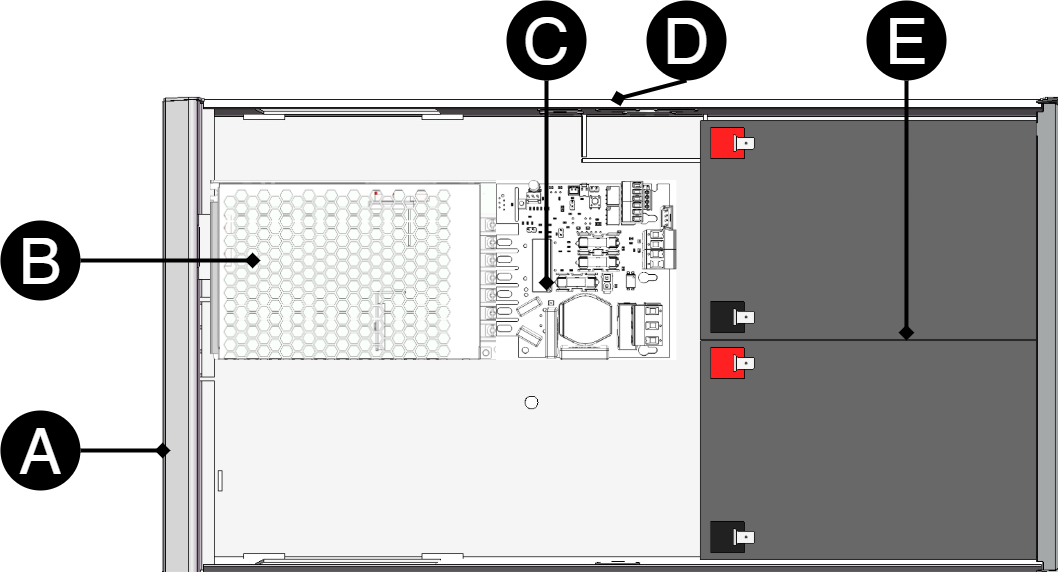

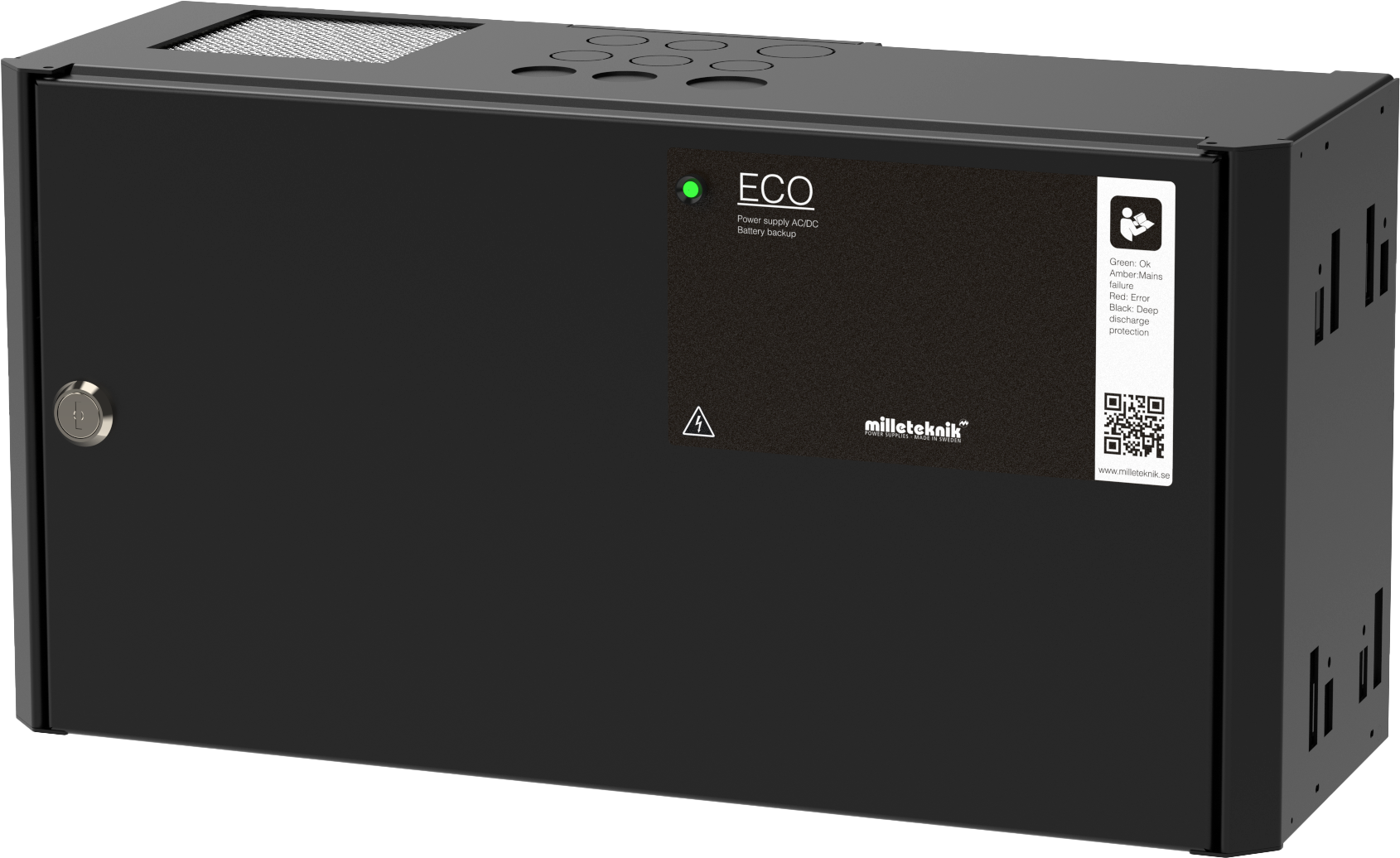

Osaluettelo ECO FLX S
Kirjain | Selitys |
|---|---|
A | Kaappi mustaksi jauhemaalattua metallilevyä. |
B | Virtalähde, sijainti ja tyyppi vaihtelevat kokoonpanon mukaan. |
C | Emolevy. |
D | Kaapeliläpiviennit. |
E | Paikka akuille. |
Kotelo
Yleiset kokoonpano-ohjeet
Asennus - seinäasennus
Kotelo on asennettava pystysuoraan.
Hyvän ilmanvaihdon varmistamiseksi kotelon ylä- ja sivuilla on oltava vähintään 100 mm vapaata tilaa. Älä estä ilman virtausta sivuilla
Laite on asennettava mukavalle työskentelykorkeudelle, normaalisti välillä 1,4 - 1,8 m.
Suositeltava etäisyys ruuvin pään ja seinän välillä tulisi olla 1,5-2 mm.
Vältä sijoittamista suoraan auringonvaloon, lähelle lämmönlähteitä tai ympäristöihin, joissa on korkea kosteus tai pöly.
Asennuksen on suoritettava sovellettavien asennussääntöjen mukaisesti ja toimivaltaisen asentajan toimesta.
Sisäasennus 19" telineeseen
Tuote tulee asentaa standardoituun 19" telineeseen tai kaappiin, jolla on riittävä kantokyky kotelon painoon mukaan lukien paristot.
Laite on asennettava mukavalle työskentelykorkeudelle, normaalisti välillä 1,4 - 1,8 m.
Laite asennetaan vaakasuoraan telineeseen mukana toimitetuilla telinekorvilla tai vastaavilla kiinnikkeillä.
Tarkista, että telineiden pylväät on kohdistettu oikein ja että väli vastaa 19" standardia (465—470 mm pylväiden sisäreunan välillä).
Käytä vähintään kahta kiinnityspistettä (kummallakin puolella) telineen korvissa vakaan kiinnityksen takaamiseksi. Suositeltu ruuvikoko on M5 tai M6
Asennuksessa on käytettävä häkkimuttereita tai lukituslevyjä varmistaaksesi, että ruuvit istuvat kunnolla.
Hyvän ilmanvaihdon saavuttamiseksi laitteen ylä- ja alapuolella on oltava vähintään 100 mm vapaata tilaa. Älä estä ilman virtausta edessä tai takana.
Paristot tulee aina sijoittaa ohjeiden mukaan, eivätkä ne saa estää tuuletusaukkoja tai johdotuksia.
Asennuksen on suoritettava sovellettavien asennussääntöjen mukaisesti ja toimivaltaisen asentajan toimesta.
Asennus
Käytä sopivia ruuveja seinäkiinnitystä varten, ruuvit eivät sisälly toimitukseen.
Betoniin seinäasennukseen on käytettävä betoniruuveja. Telineeseen asennettaessa käytetään M6: ta, jossa on korimutteri
Ruuvin pituus on säädettävä seinämateriaalin ja kuormituksen mukaan. Määritetty ruuvin pituus on pienin sallittu pituus
Konsoli

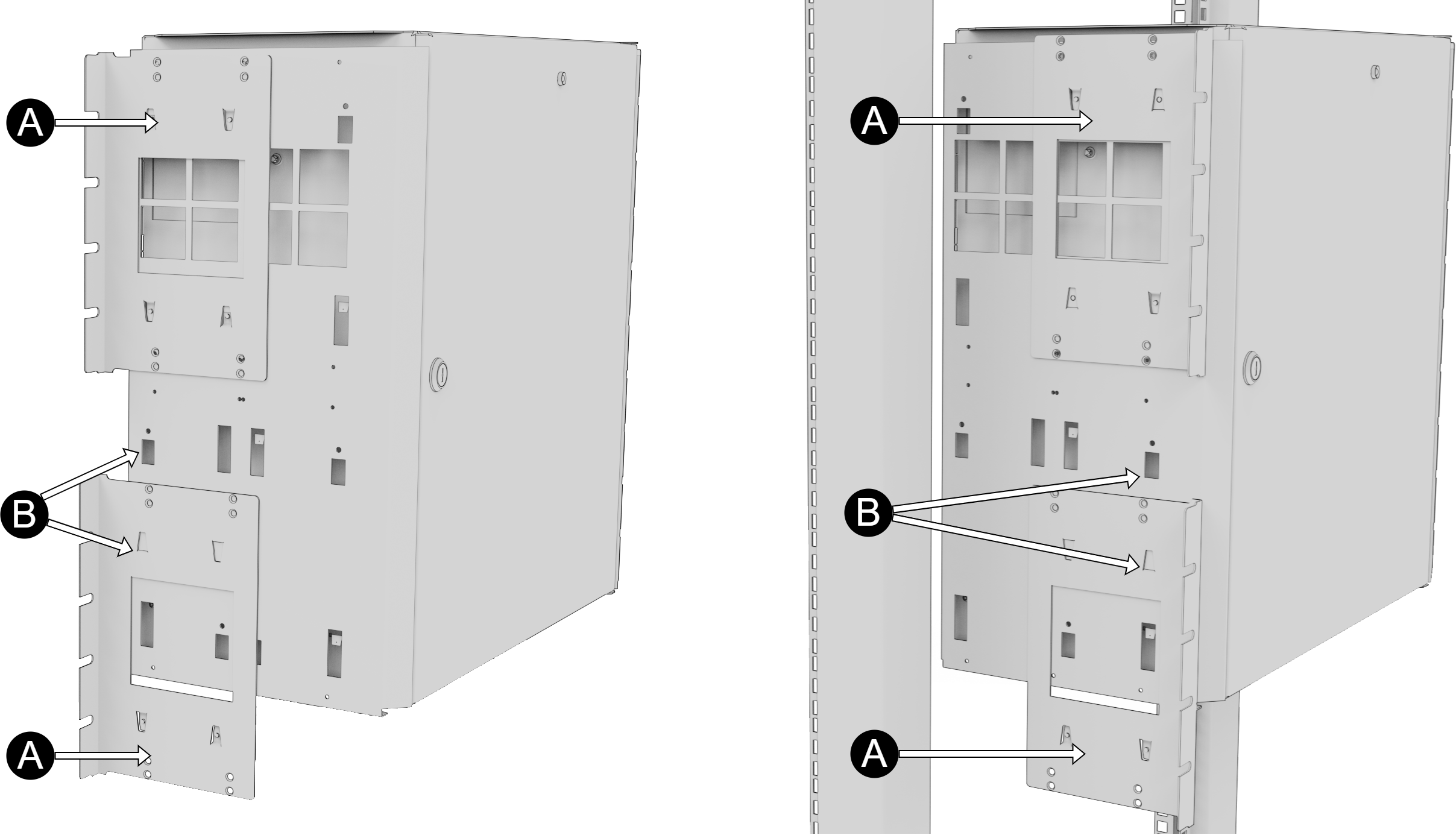

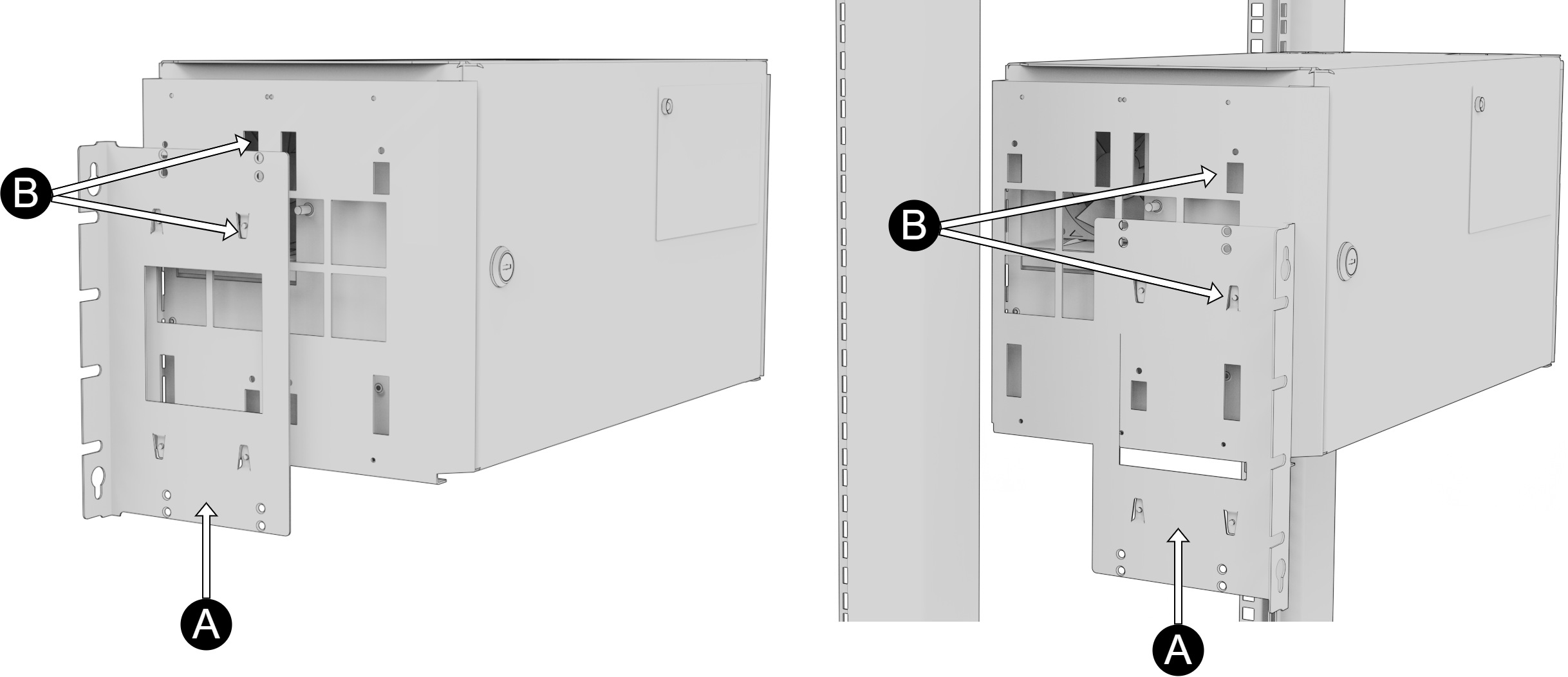

Mukana toimitetut kiinnikkeet voidaan kiinnittää kahdella tavalla: Seinälle asennettaessa kannakkeiden tulee istua taaksepäin, seinää vasten. Kun asennat 19 tuuman telineeseen, konsolin on oltava yksikön edessä.
FLX S ja FLX M käyttävät kiinnikettä kaapin molemmilla puolilla.
Kirje | Selitys |
|---|---|
A | Konsoli työnnetään sisään alhaalta ylöspäin. |
B | Klipsi napsahtaa sisään, kun kiinnike on kunnolla paikallaan. |
Akut – sijoitus ja kytkentä
Akkujen kytkentä, 12 V
Akkukaapelit on asennettu emolevyyn toimituksen yhteydessä. Alla olevissa kuvissa näytetään vain, miten kaapelit kytketään.
Aseta akut kaappiin siten, että akun navat ovat ulospäin, kaapin ovea kohti.
Kytke akkukaapelit akkuun. Punainen kaapeli plussaan ja musta kaapeli miinukseen.
Irrota verkkovirta (jos mahdollista) ennen paristojen vaihtamista
Ei. | Selitys |
|---|---|
B1 + | Yhdistetään + sulakkeeseen |
B1 - | Yhdistää - sulake ja emolevy. |
B2+ | Yhdistetään + sulakkeeseen ja emolevyyn. |
B2 - | Yhdistää - sulake. |
Akkujen kytkentä , 24 V
Varo
Tarkista akun jännite ennen kytkemistä. Ennen asennusta kunkin yksittäisen akun jännite on mitattava. Älä koskaan kytke kahta akkua, joiden napajännite eroaa toisistaan yli 0,3 V (enintään 0,4 V). Liian suuri jännite-ero voi viitata akun vaurioitumiseen ja johtaa suorituskyvyn heikkenemiseen, akun vaurioitumiseen tai ylikuumenemiseen tulipalon vaaran kanssa.
Huomaa, että kortti (4) on erilainen eri kokoonpanoissa.

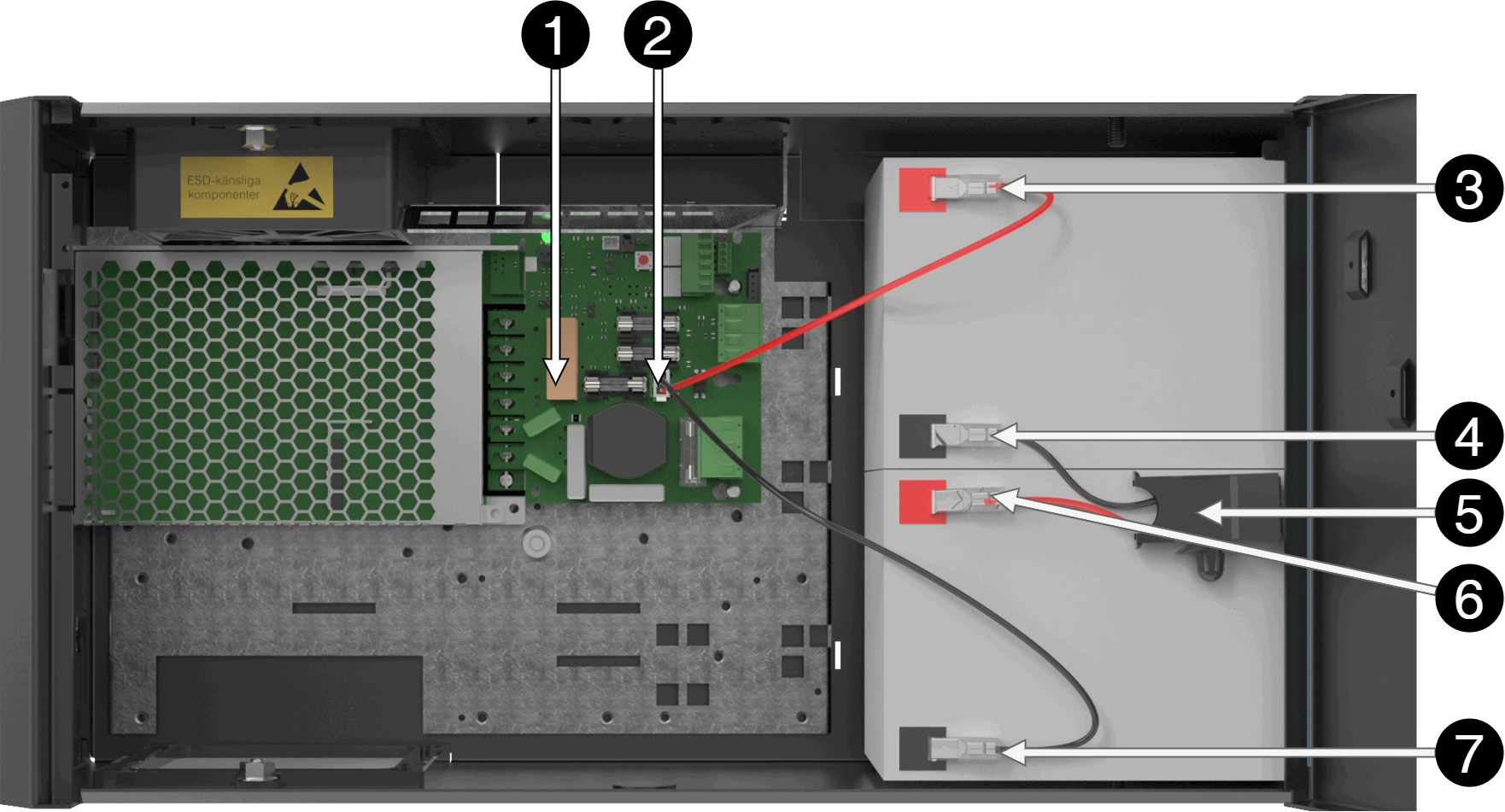

Nro | Selitys |
|---|---|
1 | Emolevy, vaihtelee kokoonpanon mukaan. |
2 | Akkukaapelit ovat emolevyllä. |
3 | Plusnapa akkukaapelille emolevyltä (2). |
4 | Miinusnapa kytketään akkuvarokkeeseen (5). |
5 | Akkuvaroke |
6 | Plusnapa kytketään akkuvarokkeeseen (5). |
7 | Miinusnapa akkukaapelille emolevyltä (2). |
CEO3-ECO
Emolevyn kuvaus

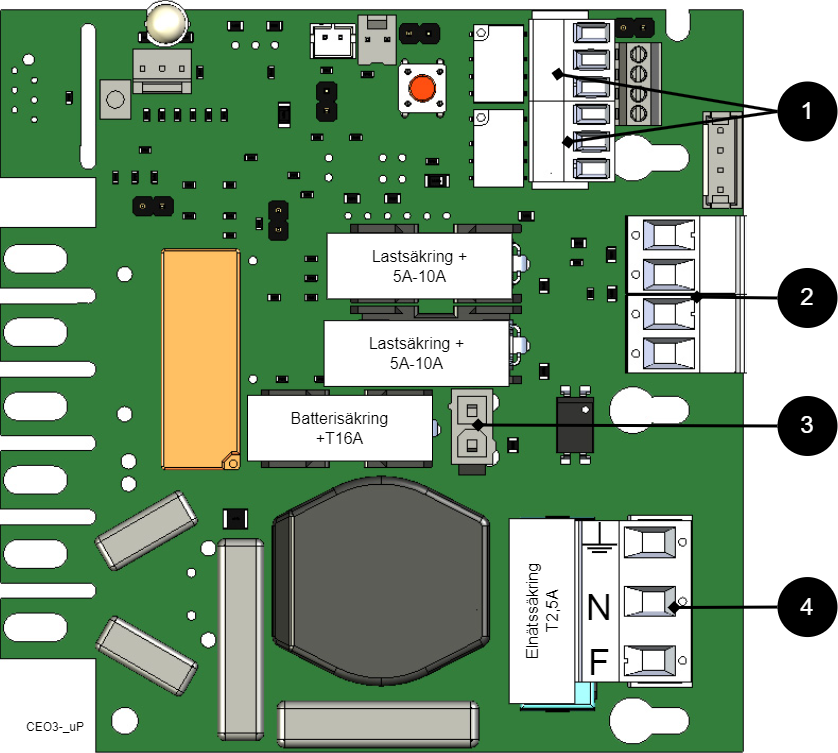

Kortilla on useita yhteyksiä, alla kuvataan ne, joita tarvitaan laitteen kytkemiseen.

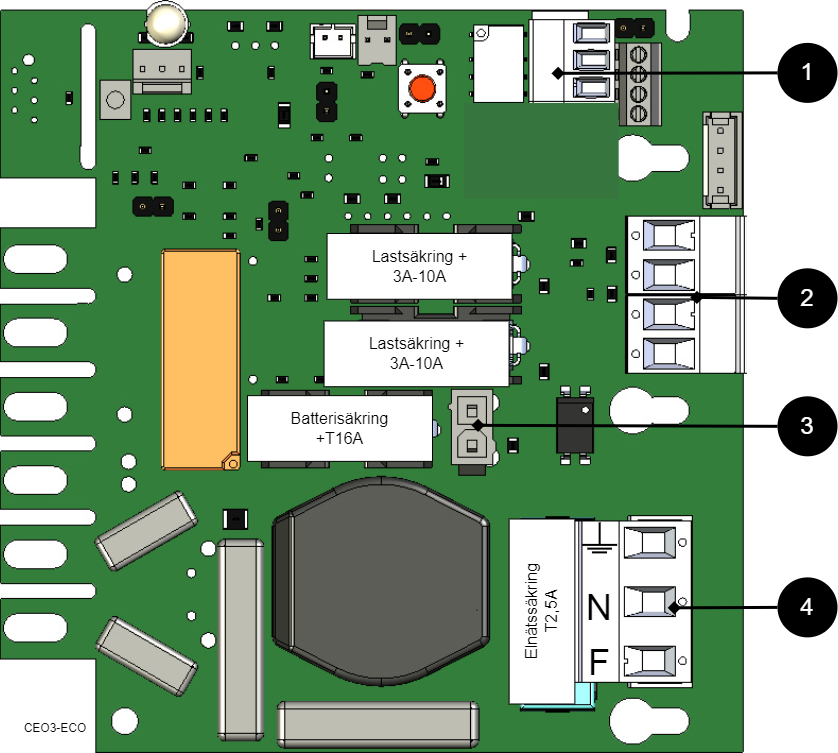

Suorita kytkennät tässä järjestyksessä
Mahdollisten oikosulkuvaurioiden välttämiseksi kytkennät emolevyyn on tehtävä tässä järjestyksessä.
Nro | Selitys |
|---|---|
1 | Kytke hälytys. |
2 | Kytke kuorma |
3 | Kytke akut |
4 | Kytke verkkovirta. |
Kytke hälytys
Kytke hälytys liittimeen P3.
P3:4-6 | Selitys |
|---|---|
Summahälytys | |
P3:4 | NC |
P3:5 | Com |
P3:6 | NO |

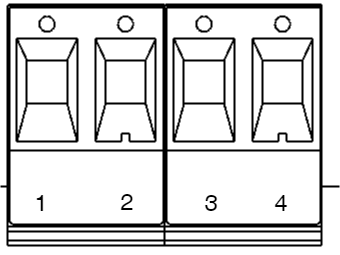

Kuormaliitännät
Piirilevyn numero | Selitys |
|---|---|
P2:1 | Liitäntä kuormalle 1+. |
P2:2 | Liitäntä kuormalle 1 -. |
P2:3 | Liitäntä kuormalle 2+. |
P2:4 | Liitäntä kuormalle 2 -. |
Maksimivirta
Enimmäisvirtaa ei saa ylittää. Enimmäisvirta on ilmoitettu laitteen tyyppikilvessä.
Vaara
Verkkojännite on kytkettävä pois päältä, kun työskennellään kuorittujen kaapeleiden kanssa. Asentajan vastuulla on varmistaa, että hän on valtuutettu kytkemään 230 V laitteeseen. Suurin johdinala on 4 mm2
Kytke verkkovirta emolevyn riviliittimeen.
Ennen kytkemistä syöttöpiiri on irrotettava ja jännitteetön. Varmista, että johtimen pinta-ala ja kaapelityyppi täyttävät sovellettavat asennussäännöt ja että vedonpoisto- ja eristystasot täyttävät 230 V:n vaihtovirtalaitteiden vaatimukset
Liitännän jälkeen kaikki ruuviliitännät on tarkistettava ja kiristettävä. Kiristäminen saa tapahtua vasta sen jälkeen, kun mekaaninen suojaus, korkit ja kotelo on koottu uudelleen ja ne ovat standardin EN 62368-1 mukaisen kosketussuojauksen mukaisia
Kiinnitä F ja N nippusiteillä.
Tärkeää
Suojamaa (PE) on kytkettävä emolevyn PE-liittimeen. Emolevy maadoittuu kotelon kiinnityspisteiden kautta, mikä varmistaa potentiaalintasauksen piirilevyn ja kotelon välillä. Myös kansi on maadoitettu kannen ja kotelon välisellä maadoituskaapelilla tai -punoksella jatkuvuuden ja EMC-suojauksen varmistamiseksi.
Verkkojohdot on pidettävä erillään muista johdotuksista EMC-häiriöiden välttämiseksi.
Suojamaadoitus (PE) on kytkettävä emolevyn PE-liittimeen. Emolevy maadoitetaan kotelon kiinnityspisteiden kautta, mikä varmistaa oikean potentiaalintasauksen piirilevyn ja kotelon välillä. Myös kansi on maadoitettu kannen ja kotelon välisellä maadoituskaapelilla / maadoituspunoksella jatkuvuuden ja EMC-toiminnan ylläpitämiseksi.
Tarkista, että piirilevyn merkintä vastaa liittimen kaapelijärjestystä.
Kytke verkkojohdot riviliittimeen ennen kuin kiinnität sen takaisin emolevyyn. Varmista L ja N nippusiteillä.
Kirjain | Selitys |
|---|---|
L | Vaihe |
N | Nolla |
PE | Suojamaa |
Ohjaa hälytysrajaa
Akkukäytön alhaisen akkujännitteen hälytystä voidaan ohjata.
Varokkeet
Laite | Varoke | Tyyppi | Selitys |
|---|---|---|---|
Kaikki | F1 | T2,5A | Sähköverkon varoke |
ECO 24V 10A FLX S | F2, F6 | T10A | Kuormavaroke + |
Kaikki | F7 | T16A | Akkuvaroke |
Varoitus
Jos sulake vaihdetaan suurempaan kuin laitteen mukana toimitettu sulake, on olemassa omaisuusvahingon vaara.Sulakkeen tehtävänä on suojata kytkettyä kuormaa ja sen kaapeleita vaurioilta ja tulipalolta. Sulaketta ei saa vaihtaa suurempaan virranoton lisäämiseksi.
Käyttöönotto – laitteen käynnistäminen
Suorita kytkennät tässä järjestyksessä
Mahdollisten oikosulkuvaurioiden välttämiseksi kytkennät emolevyyn on tehtävä tässä järjestyksessä.
Nro | Selitys |
|---|---|
1 | Kytke hälytys. |
2 | Kytke kuorma |
3 | Kytke akut |
4 | Kytke verkkovirta. |
Vaihe | Selitys |
|---|---|
1 | Kytke kaapelit emolevystä akun napoihin. |
2 | Kytke kuormat, hälytykset ja muut liitännät. |
3 | Kytke varokkeenpitimet varokkeineen akkujen väliin. |
4 | Kytke verkkojännite. Ruuvaa verkkokaapeli liittimeen ja kiinnitä liitin emolevyyn. |
5 | Kytke verkkojännite päälle. |
Laite toimii normaalisti, kun kaapin oven ulkopuolella oleva merkkivalo palaa vihreänä. Katso etupaneelin / kaapin oven muut tilailmaisut.
Akkujen latautuminen täyteen voi kestää jopa 72 tuntia.
Hälytys näytetään kaapin ovessa / merkkivalolla
Normaalitilassa merkkivalo palaa vihreänä.
 |
Merkkivalo näyttää | Selitys |
|---|---|
Vihreä valo | Normaalikäyttö. |
Punainen valo | Alijännite, palaa punaisena sähkökatkoksen sattuessa, kunnes akun jännite laskee alle hälytysrajan. |
Kun järjestelmä on toiminnassa: Jos merkkivalo on sammunut, syväpurkaussuojaus on toiminut.
Tuoteseloste – Tekniset tiedot
Tuoteseloste / Tekniset tiedot

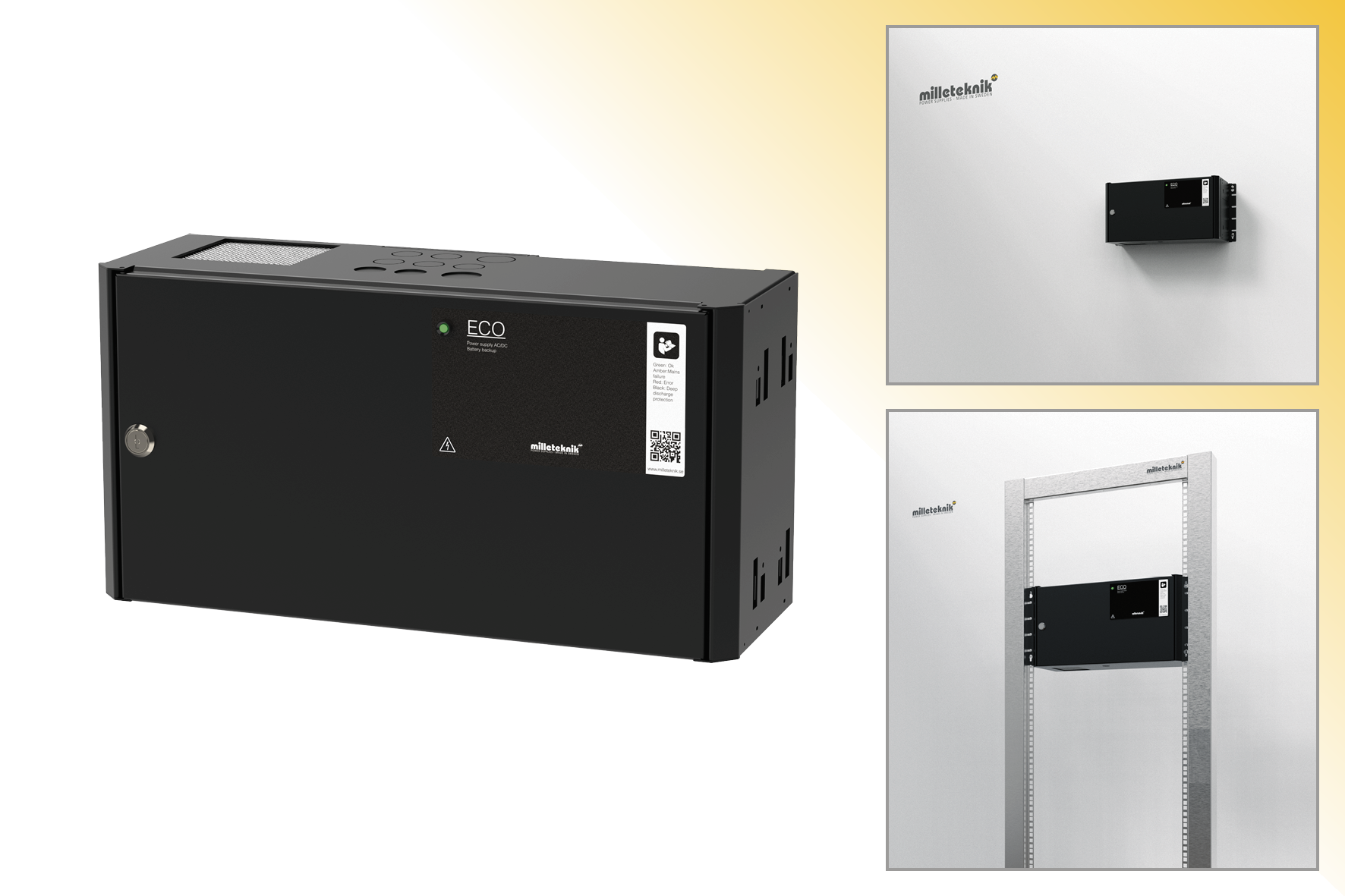

ECO FLX S voidaan asentaa seinälle tai 19" telineeseen.
Tekniset tiedot
Näitä teknisiä tietoja voidaan muuttaa ilman erillistä ilmoitusta.
Tuotteen tunnistus
Nimikeke | Tuotenumero | sähkönumero |
|---|---|---|
ECO 24V 10A FLX S | FS01C10224P100 | 52 136 46 |
Tietoja
ECO-sarja on luotettava ja pieni akkuvarmuuskopio käytettäväksi kulkujärjestelmien, lukitusjärjestelmien ja muiden kuormien kanssa. Akun varmuuskopioissa on ohjattu lataus*, joka estää akkuja ylikuormittumasta, mikä pidentää merkittävästi
Käyttökohteet
Käytetään pääasiassa seuraavissa:
Hälytys
Laite hälyttää:
Alijännite / alhainen akun jännite.
Kiinteä asennus
Tuote on tarkoitettu kiinteään asennukseen. Asennus tulee teettää valtuutetulla asentajalla.
Varmennusakun testaus ennen 230 V:n asennusta
Testi "cold start" tarkoittaa, että varmennusakku voidaan ottaa käyttöön vain akut kytkettyinä ilman, että varmennusakku on kytketty 230 V:n jännitteeseen. Tämä on hyödyllistä, jos asentaja ei ole valtuutettu sähköasentaja, mutta haluaa silti pystyä testaamaan järjestelmän.
Määräykset ja sertifioinnit
Määräykset ja sertifioinnit
EMC: | EMC-direktiivi 2014/30EU |
Sähkö: | Pienjännitedirektiivi: 2014/35/EU |
CE: | CE-direktiivi 765/2008 |
Konedirektiivi | Tuote on osa sähköjärjestelmiä, siihen sovelletaan asiaankuuluvia sähkö- ja turvallisuusdirektiivejä eikä se ole konedirektiivin (2006/42/EY) mukainen kone. |
Ekosuunnittelu | Milleteknikin tuotteet on tarkoitettu ammattikäyttöön, joten ne eivät kuulu suoraan ekosuunnitteluasetuksen (EU 2019/1782) soveltamisalaan. Koska jotkin komponentit voidaan kattaa, paljastamme kuitenkin asiaankuuluvia tietoja antaaksemme asiakkaillemme luottamuksen valintoihinsa |
Nimellisarvo | Tehokkuus (%)[a] | Valmiustilan kulutus, tyypillinen (W): | |||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
89% | 1,70 W | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Nimelliskuormituksella. | |||||||||||||||||||||||||||||||||||||||||||||||||
Odotettu toiminta-aika sähkökatkoksen sattuessa (uusilla akuilla)
Järjestelmän jännite | Akkujen lukumäärä | Akkutyyppi | Kuorma: 0,5A | Kuorma: 1 A | Kuorma: 2 A | Kuorma: 4 A | Kuorma: 6 A | Kuorma: 8 A |
|---|---|---|---|---|---|---|---|---|
24 V | 2 kpl. | 7,2 Ah | 12 h | 5 h | 2 h | 1 h | 30 min. | 15 min. |
24 V | 2 kpl. | 14 Ah | 24 h | 12 h | 5 h | 2 h | 1 h | 45 min. |
Piirilevy – Tekniset tiedot
Tekniset tiedot, emolevy: CEO3
Tietoja | Selitys |
|---|---|
Nimike | CEO3-ECO |
Tuotekuvaus | CEO 3 on seuraavan sukupolven piirilevy yksinkertaisempia varmennusakkuja varten. Kehittyneitä ominaisuuksia, jotka eivät aiemmin olleet mahdollisia yksinkertaisemmissa varmennusakuissa, on nyt saatavana vakiovarusteena. CEO 3 on yksinkertaisempien varmennusakkujen luotettava sydän, jossa on aiempaa vähemmän komponentteja, mikä vähentää ympäristövaikutuksia. |
Mitat | 120 x 55 mm x 52 mm |
Tehonkulutus: | 50 mA |
Varokkeet | Katso taulukko: Varokkeet. |
Lähdöt | Lähtö: kaksi kuormalähtöä, jotka ovat priorisoituja kuormalähtöjä (= aina jännite). |
Varoke | Kuormalähtö: + varokkeella. katso taulukko |
Maksimikuorma | Maksimikuorma on 10 A kuormalähtöä kohti (T2A on tehtaalla asennettu), ja kortin kokonaiskuormitus ei saa ylittää 16 A. |
Hälytyslähdöt | yksi |
Hälytys | Alijännite, palaa punaisena sähkökatkon sattuessa, kunnes akun jännite laskee alle hälytysrajan. |
Hälytys | Lauennut kuormavaroke, potentiaalivapaa kytkentä. Sulkeva CO/NO. |
Ilmaisu | Toimintatilat, hälytykset ja viat ilmaiseva merkkivalo. Toiminnan ilmaisu: yksi merkkivalo kuormalähtöä kohti +/-. Vihreä valo = normaali toiminta. |
Ohjaa hälytysrajaa JU2:lla
Ohjaa hälytysrajaa
Akkukäytön alhaisen akkujännitteen hälytystä voidaan ohjata.
Varokkeet
Laite | Varoke | Tyyppi | Selitys |
|---|---|---|---|
Kaikki | F1 | T2,5A | Sähköverkon varoke |
ECO 24V 10A FLX S | F2, F6 | T10A | Kuormavaroke + |
Kaikki | F7 | T16A | Akkuvaroke |
Varoitus
Jos sulake vaihdetaan suurempaan kuin laitteen mukana toimitettu sulake, on olemassa omaisuusvahingon vaara.Sulakkeen tehtävänä on suojata kytkettyä kuormaa ja sen kaapeleita vaurioilta ja tulipalolta. Sulaketta ei saa vaihtaa suurempaan virranoton lisäämiseksi.

Virtalähde
Virtalähde - Tekniset tiedot LRS-150-12
Laite: |
|---|
Tietoja | Selitys |
|---|---|
Lähtöjännite: | 13,6 V |
Lähtövirta | 0 A - 12,5 A |
Lähtöjännite, aaltoilu | 150 mVp-p |
Ylijännite | 13,8 V - 16,2 V |
Lähtöjännite, uudelleenlataus, aaltoilu/virran rajoitus | Alle 0,6 Vp-p |
Hyötysuhde: | 87,5 % |
Virranrajoitus: | 110 % - 140 % |
Tasajännite: | +/- 0,5 % |
Säätötarkkuus: | * / - 1,0 % |
Tulovirta (230 V) | 1,7 A |
Verkkojännitteen taajuus | 47 Hz- 63 Hz |
Verkkojännite | 230 V AC - 240 V AC |
Nimellisteho | 150 W |
Lämpötila-alue | -30°C - +70°C |
Ilmankosteusalue | 20–90 % RH ei tiivistyvä |
Virtalähde - Tekniset tiedot LRS-150-24
Laite: |
|---|
Tietoja | Selitys |
|---|---|
Lähtöjännite | 27,3 V |
Lähtövirta: | 0 A - 6,5 A |
Lähtöjännite, aaltoilu | 200 mVp-p |
Ylijännite | 28,8 V - 33,6 V |
Lähtöjännite, uudelleenlataus, aaltoilu/virran rajoitus | Alle 0,6 Vp-p |
Hyötysuhde: | 89 % |
Virranrajoitus: | 110 % - 140 % |
Tasajännite: | +/- 0,5 % |
Säätötarkkuus: | + / - 1,0 % |
Tulovirta (230 V) | 1,7 A |
Verkkojännitteen taajuus | 47 Hz- 63 Hz |
Verkkojännite | 230 V AC - 240 V AC |
Nimellisteho | 156 W |
Lämpötila-alue | -30°C - +70°C |
Ilmankosteusalue | 20–90 % RH ei tiivistyvä |
Virtalähde - Tekniset tiedot RSP-320-24
Laite: |
|---|
ECO 24V 10A FLX S |
Tietoja | Selitys |
|---|---|
Lähtöjännite: | 27,3 V |
Lähtövirta | 0 A - 13,4 A |
Lähtöjännite, aaltoilu | 150 mVp-p |
Ylijännite | 27,6 V - 32,4 V |
Lähtöjännite, uudelleenlataus, aaltoilu/virran rajoitus | Alle 1,2 Vp-p |
Hyötysuhde: | 89 % |
Virranrajoitus: | 105 % - 135 % |
Tasajännite: | +/- 0,5 % |
Säätötarkkuus: | +/- 1,0 % |
Tulovirta (230 V) | 2 A |
Verkkojännitteen taajuus | 47 Hz- 63 Hz |
Verkkojännite | 230 V AC - 240 V AC |
Nimellisteho | 321,6 W |
Lämpötila-alue | -30°C - +70°C |
Ilmankosteusalue | 20–90 % RH ei tiivistyvä |
Teknisten tietojen kotelo
Kotelot – Tekniset tiedot FLX S
Tietoja | Selitys |
|---|---|
Nimi | FLX S |
Kotelointiluokka | IP 32 |
Mitat | Korkeus: 222 mm, leveys 437 mm, syvyys 145 mm |
Korkeusyksiköt | 5 HE |
Asennus | Seinä tai 19" teline |
Ympäristön lämpötila: | +5...+40 °C. Parhaan akun eliniän saavuttamiseksi: +15...+25 °C. |
Ympäristö | Ympäristöluokka 1, sisätilat. 20–90 % Suhteellinen kosteus |
Materiaali | Jauhemaalattu pelti |
Väri | Musta |
Kaapeliläpiviennit, lukumäärä | 4 |
Koteloon sopivat akut | 2 kpl 7,2 Ah. 4 kpl 7,2 Ah. |
Puhallin | Kyllä |
Linkki uusimpiin tietoihin
Tuotteita päivitetään jatkuvasti, löydät aina uusimmat tiedot verkkosivuiltamme.
Takuu, tuki, valmistusmaa ja alkuperämaa
Takuu
Tuotteella on kahden vuoden takuu ostopäivästä alkaen (ellei toisin sovita). Maksuton tuki takuuaikana on saatavilla osoitteessa support@milleteknik.se tai puhelimitse 031-34 00 230. Takuu ei kata vian paikantamiseen eikä korjatun tai vaihdetun tuotteen asentamiseen liittyvää matka- ja/tai työaikakorvausta. Lisätietoja antaa Milleteknik. Milleteknik tarjoaa tukea tuotteen koko käyttöiän ajan, kuitenkin enintään 10 vuoden ajan ostopäivästä. Jos Milleteknik katsoo, että korjaus ei ole mahdollista, tuote voidaan korvata vastaavalla tuotteella. Tukikustannukset veloitetaan takuuajan päättymisen jälkeen.
CE-merkintä
Jokaisessa tuotteessa on CE-merkintä, jossa on tietoa tuotteesta ja valmistajan yhteystiedot. Jos jotain puuttuu tai tarvitset lisätietoja, ota yhteyttä jälleenmyyjään, joka voi myös vastata takuuta ja tukea koskeviin kysymyksiin. Voit aina ottaa yhteyttä valmistajaan, jos sinulla on kysyttävää tuotteen suorituskyvystä.
 |
Tekninen tuki
Tarvitsetko apua asennuksessa tai kytkemisessä?
Löydät vastaukset moneen kysymykseen osoitteesta: www.milleteknik.se/support
Puhelin: 031-340 02 30, sähköposti: support@milleteknik.se.
Tuki on avoinna: maanantaista torstaihin 8.00-16.00, perjantaisin 8.00-15.00. Suljettu klo 11.30-13.15.
Varaosat
Tukipalvelu vastaa varaosia koskeviin kysymyksiin, katso yhteystiedot yllä.
Tuki takuuajan jälkeen
Milleteknik tarjoaa tukea tuotteen elinkaaren ajan, mutta enintään 10 vuotta ostopäivästä. Vaihtaminen vastaavaan tuotteeseen voi tapahtua, jos valmistaja katsoo, että korjaaminen ei ole mahdollista. Tukikulut lisätään takuuajan päätyttyä.
Kysymyksiä tuotteen suorituskyvystä?
Myynnin puhelinnumero: 031- 340 02 30, sähköposti: sales@milleteknik.se
Ota yhteyttä
Milleteknik AB
Ögärdesvägen 8 B
433 30 Partille
Ruotsi
+46 31-34 00 230
www.milleteknik.se
Valmistusmaa
Ruotsi
Valmistaja
Suunnitteli ja valmistaa Milleteknik AB
Akut
Akut eivät sisälly
Akut myydään erikseen.
7,2 Ah, 12 V AGM-akku
Sopii sisään | Paristojen lukumäärä |
|---|
Akkutyyppi | V | Ah |
|---|---|---|
Huoltovapaa AGM, lyijyhappoakku. | 12 V | 7,2 Ah |
Tuotenumero | E-numero | Tuotteen nimi | Liitinrima | Mitat. Korkeus, leveys, syvyys | Paino | Tuote |
|---|---|---|---|---|---|---|
MT113-12V07-01 | 5230536 | UPLUS 12V 7,2Ah 10+ Design life -akku | Lattaliitin 6,3 mm | 151 x 65 x 100 mm. | 2,4 kg | UPLUS |
14 Ah, 12 V AGM-akku
Sopii sisään | Paristojen lukumäärä |
|---|
Akkutyyppi | V | Ah |
|---|---|---|
Huoltovapaa AGM, lyijyhappoakku. | 12 V | 14 Ah |
Tuotenumero | E-numero | Tuotteen nimi | Liitinrima | Mitat. Korkeus, leveys, syvyys | Paino | Tuote |
|---|---|---|---|---|---|---|
MT113-12V14-01 | 5230537 | UPLUS 12V 14Ah 10+ Design life -akku | Lattaliitin 6,3 mm | 151x98x101 mm | 4,2 kg | UPLUS |
Varakäyttöajat – yleiskatsaus
Taulukossa esitetään odotettavissa oleva varakäyttöaika varmennusakun eri kuormituksilla.
Tärkeää
Tämä on suuntaa-antava, ja kaikki ajat ovat likimääräisiä ja voivat poiketa todellisista ajoista. Kuormitus, lämpötila ja muut tekijät vaikuttavat asiaan, joten tarkkaa aikaa ei voida antaa.
Koskee uusia akkuja.
Ampeerit ja akut vaihtelevat kokoonpanon mukaan, tarkista, kestääkö kokoonpano akkuja ja ampeeria.
Kuormitus | 7,2 Ah | 14 Ah | 28 Ah | 45 Ah |
|---|---|---|---|---|
Kuormitus | Varakäyttöaika (noin), minuuttia | |||
0,5 A | 450 | 820 | 1650 | 2350 |
1 A | 260 | 485 | 970 | 1460 |
2 A | 150 | 280 | 560 | 920 |
4 A | 90 | 165 | 335 | 550 |
6 A | 67 | 125 | 245 | 405 |
8 A | 57 | 105 | 210 | 350 |
10 A | 44 | 80 | 160 | 270 |
12 A | 38 | 70 | 140 | 235 |
14 A | 33 | 60 | 120 | 200 |
16 A | 28 | 50 | 100 | 170 |
18 A | 25 | 45 | 89 | 150 |
20 A | 23 | 42 | 84 | 142 |
Keskivirta | 28 Ah | 42 Ah | 65 Ah | 70 Ah |
|---|---|---|---|---|
- | 4 akkua (14 Ah) | 6 akkua (14 Ah) | 4 akkua (20Ah + 45 Ah) | 10 akkua (7 Ah) |
Kuormitus | Varakäyttöaika (noin), minuuttia | |||
0,5 A | 1650 | 2090 | 5574 | 3440 |
1 A | 970 | 865 | 3252 | 2118 |
2 A | 560 | 815 | 1770 | 1329 |
4 A | 335 | 490 | 930 | 864 |
6 A | 245 | 360 | 600 | 605 |
8 A | 210 | 310 | 426 | 544 |
10 A | 160 | 240 | 342 | 414 |
12 A | 140 | 210 | 270 | 363 |
14 A | 120 | 180 | 234 | 311 |
16 A | 100 | 150 | 204 | 286 |
18 A | 90 | 130 | 150 | 254 |
20 A | 84 | 126 | 138 | 241 |
Kirjoitusvirheiden varaa.
Kunnossapito
Järjestelmä on tuuletinta ja akkuja lukuun ottamatta huoltovapaa, kun se on asennettu sisätiloihin.
Tarkista tuuletin vuosittain. Tuulettimen tulee pyöriä tasaisesti ilman sivuääniä. Puhdista tuuletin pölystä ja liasta. Tuuletin on vaihdettava, jos se ei pyöri tasaisesti tai on niin likainen, ettei sitä saada täysin puhtaaksi. Jos tuuletin ei toimi kunnolla, laitteen ilmankierto estyy ja kotelon lämpötila nousee. Tämä voi heikentää akkujen kapasiteettia ja lyhentää niiden käyttöikää merkittävästi.
Akun vaihto
• Jos mahdollista, katkaise verkkojännite akkuja vaihtaessasi.
• Irrota akkukaapelit. Huomaa, miten akkukaapelit on kiinnitetty ennen niiden irrottamista.
• Poista akkuvaroke akkujen välistä.
• Kiinnitä uudet akut.
• Kytke akkukaapelit samalla tavalla kuin aiemmin.
• Kiinnitä akkuvaroke akkujen väliin.
• Kytke verkkojännite päälle. Alhaisen akkujännitteen/sähkökatkoksen merkkivalo voi palaa, kunnes akut on ladattu. Voi kestää jopa 72 tuntia ennen kuin akut on täysin ladattu.
• Testaa järjestelmä katkaisemalla verkkojännite lyhyeksi ajaksi (= kuorman pitäisi edelleen toimia akuilla) ja kytkemällä verkkojännite sitten uudelleen.
Huoltoaikataulu akut ja varmennusakku
Akkujen huoltoaikataulu koskee UPLUS-tuotemerkkiä, jonka sarjanimitykset ovat seuraavat: US, USL ja USF. Hoito-ohjeet ovat erillisessä asiakirjassa "hoito-ohjeet venttiilisäädetty lyijyakku". Akkujen hoito-ohjeet (Sellpower Nordic AB:ltä)
Sarjanimitys | Akun tyyppi | Vaihda akku * jälkeen |
|---|---|---|
XLT (EI NOVA ja EN54). | 3–5 vuotta | 2–3 vuotta |
US | 6-9 vuotta | 3-5 vuotta |
USL | 10-12 vuotta | 5-7 vuotta |
USF | 12 vuotta | 8-10 vuotta |
* akun käyttöikä riippuu pääasiassa ympäristön lämpötilasta ja latausvirrasta. AGM-akkua ei saa koskaan ladata yli 30 %:iin sen nimelliskapasiteetista. Akut ladataan täyteen, mutta niitä ei saa ladata korkeammalla jännitteellä kuin 30 % nimelliskapasiteetista. | ||
Latausjännite virtalähteestä | 12 V laitteet | 24 V laitteet | 48 V laitteet |
|---|---|---|---|
Pienin latausjännite | 13,6 V | 27,2 V | 54,4 V |
Suurin latausjännite | 13,7 V | 27,4 V | 54,8 V |
Toleranssi | +/- 0,5% | +/- 0,5% | +/- 0,5% |
Napajännite | 15 minuutin lepoajan jälkeen latauksen jälkeen. |
|---|---|
Pienin napajännite | 12,9 V |
Suurin sallittu ero akkuparien välillä | 0,5 V |
Uusi akku, jonka napajännite on alle 12,0 V, on viallinen ja se on reklamoitava toimittajalle. | |
Lämpötila varmennusakussa | Lämpötila |
|---|---|
Alin | 15 °C |
Suositeltu | 20 °C - 25 °C |
Korkein | 32 °C |
Takuu on voimassa vain, jos lämpötila on näiden sisällä. | |
Asennustarkastus akut
Tarkista, että akku on ehjä ja puhdas ja että navoissa ei ole korroosiota.
Tarkista ja merkitse muistiin akkutilan lämpötila.
Tarkista kunkin akun napajännite ennen asennusta. Jos yksittäisten akkujen välinen ero on yli 0,3 V, akkusilmukka on tasausladattava asennuksen aikana. Jos jonkin akun napajännite on alle 12 V, kyseinen akku on vaihdettava uuteen ja siitä on tehtävä reklamaatio toimittajalle.
Tarkista latausjännite. Katso taulukko: Latausjännitteet.
Vuosittainen tarkastus
Tarkista, että akku on ehjä ja puhdas ja että navoissa ei ole korroosiota. Jos navoissa on korroosiota: Tarkasta, ettei akusta vuoda happoa. Puhdista sitten navat ja kytke akku takaisin. Voitele sitten napa akkurasvalla.
Tarkista ja merkitse muistiin akkutilan lämpötila.
Lue ja merkitse muistiin keskivirta.
Tarkasta, että kaikki liitännät ovat kunnolla kiinni eikä missään ole välystä.
Tarkista, että puhallin (jos laitteessa on puhallin) toimii kunnolla. Puhdista puhallin tarvittaessa. Puhallin on vaihdettava 5–8 vuoden kuluttua.
Tarkista latausjännite mittaamalla se yleismittarilla akuista.
Irrota akut ja anna niiden levätä 10–15 minuuttia. Mittaa sitten kunkin akun napajännite. Kytke akut uudelleen.
