Om
ECO-serien er pålitelige og små batteribackup for bruk med tilgangssystemer, låsesystemer og andre belastninger. Batteriets sikkerhetskopier har kontrollert lading* som forhindrer at batteriene overlades, noe som forlenger levetiden betydelig.
Notat
Enheten skal installeres på vegg, innendørs.
Temperaturen skal være 15 - 30 °C.
Nettspenning skal være bortkoblet under installasjon.
Kun personer med godkjenning skal installere og vedlikeholde.
Produktidentifikasjon
Betegnelse | Artikkelnummer | E-nummer (SE) |
|---|---|---|
ECO 24V 10A FLX S | FS01C10224P100 | 52 136 46 |
Revisjoner og om dette dokumentets utgave
Gjeldende og nyeste utgave av dette dokumentet er tilgjengelig på www.milleteknik.se.
Dette dokumentets gyldighet kan ikke garanteres da ny utgave publiseres uten forvarsel.
Originalinstruksjoner: Svensk.[1].
Bruksanvisning, tekniske data og oversettelser av disse kan inneholde feil. Det er alltid installatørens ansvar å påse at produktet installeres på en sikker måte.
Symboler
Symboler | Navn | Forklaring |
|---|---|---|
 | Advarsel | Fare for elektrisk støt, feil installasjon eller varme overflater. Vises i noen manualer |
 | Legg merke til | Brukes til tilleggsinformasjon som tydeliggjør teksten. |
 | Forsiktighet/Viktig | Indikerer risikoen for skade på utstyret eller funksjonsfeil. Brukes også til informasjon som er viktig, men ikke sikkerhetsrelatert. |
 | Tips | Viser praktiske råd eller snarveier for installasjon, drift eller service. |
 | CE-merking | Produktet er i samsvar med gjeldende EU-direktiver og harmoniserte standarder. |
 | Les håndboken | Les bruksanvisningen før installasjon og service. |
 | Må ikke kastes i husholdningsavfall | Produktet er omfattet av WEEE-direktivet og må ikke kastes sammen med husholdningsavfall, det må resirkuleres og leveres til et resirkuleringssenter. |
 | Resirkulering | Emballasje, produkter og andre materialer som ikke inneholder elektronikk, må resirkuleres i samsvar med lokale miljøforskrifter. |

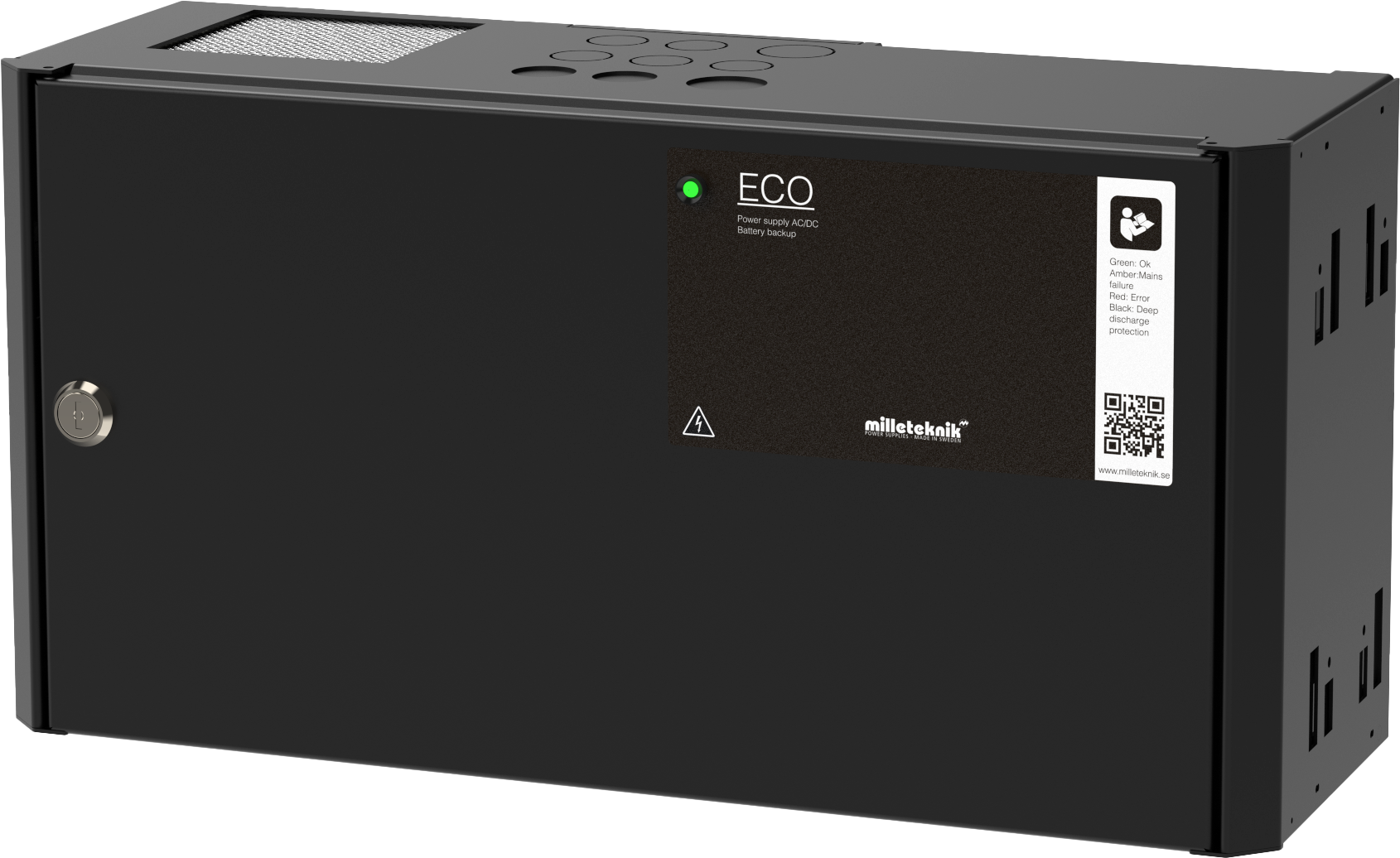

Komponentoversikt

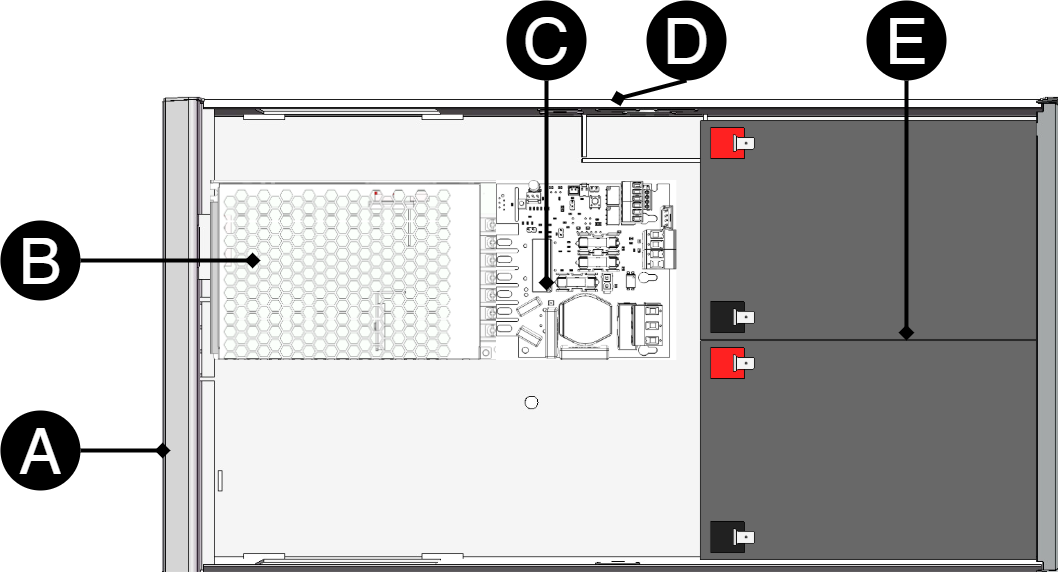

Komponentoversikt ECO FLX S
Bokstav | Forklaring |
|---|---|
A | Skap i svart pulverlakkert stålplate. |
B | Nettaggregat, sted og type varierer med konfigurasjon. |
C | Hovedkort. |
D | Kabelgjennomføringer. |
E | Plass for batterier. |
Innkapsling
Generelle monteringsanvisninger
Innendørs veggmontering
Kabinettet må monteres vertikalt.
For god ventilasjon bør det være minst 100 mm ledig plass over og på sidene av kabinettet. Ikke blokker luftstrømmen på sidene
Enheten skal monteres i en behagelig arbeidshøyde, normalt mellom 1,4 og 1,8 m.
Anbefalt avstand mellom skruehode og vegg skal være 1,5-2 mm.
Unngå plassering i direkte sollys, nær varmekilder eller i miljøer med høy luftfuktighet eller støv.
Installasjonen skal utføres i samsvar med gjeldende installasjonsregler og av en kompetent installatør.
Innendørs montering i 19" rack
Produktet skal monteres i et standardisert 19" stativ eller skap med tilstrekkelig bæreevne for vekten av kabinettet inkludert batterier.
Enheten skal monteres i en behagelig arbeidshøyde, normalt mellom 1,4 og 1,8 m.
Enheten er montert horisontalt i stativet med de medfølgende rackørene eller tilsvarende braketter.
Kontroller at stativstolpene er riktig justert og at avstanden tilsvarer 19" standarden (465—470 mm mellom stolpenes innerkant).
Bruk minst to monteringspunkter (på hver side) på stativørene for stabilt feste. Anbefalt skruestørrelse er M5 eller M6
Ved montering skal burmuttere eller låseskiver brukes for å sikre at skruene sitter godt.
For god ventilasjon bør det være minst 100 mm ledig plass over og under enheten. Ikke blokker luftstrømmen foran eller bak.
Batterier skal alltid plasseres som anvist og må ikke blokkere ventilasjonsåpninger eller ledninger.
Installasjonen skal utføres i samsvar med gjeldende installasjonsregler og av en kompetent installatør.
Montering
Bruk egnede skruer for montering på vegg eller i 19" rack. Skruer for montering på vegg eller i rack inngår ikke.
For veggmontering i betong må betongskruer brukes. For rackmontering brukes M6 med kurvmutter
Skruelengden skal justeres i henhold til veggmateriale og belastning. Den angitte skruelengden er den minste tillatte lengden

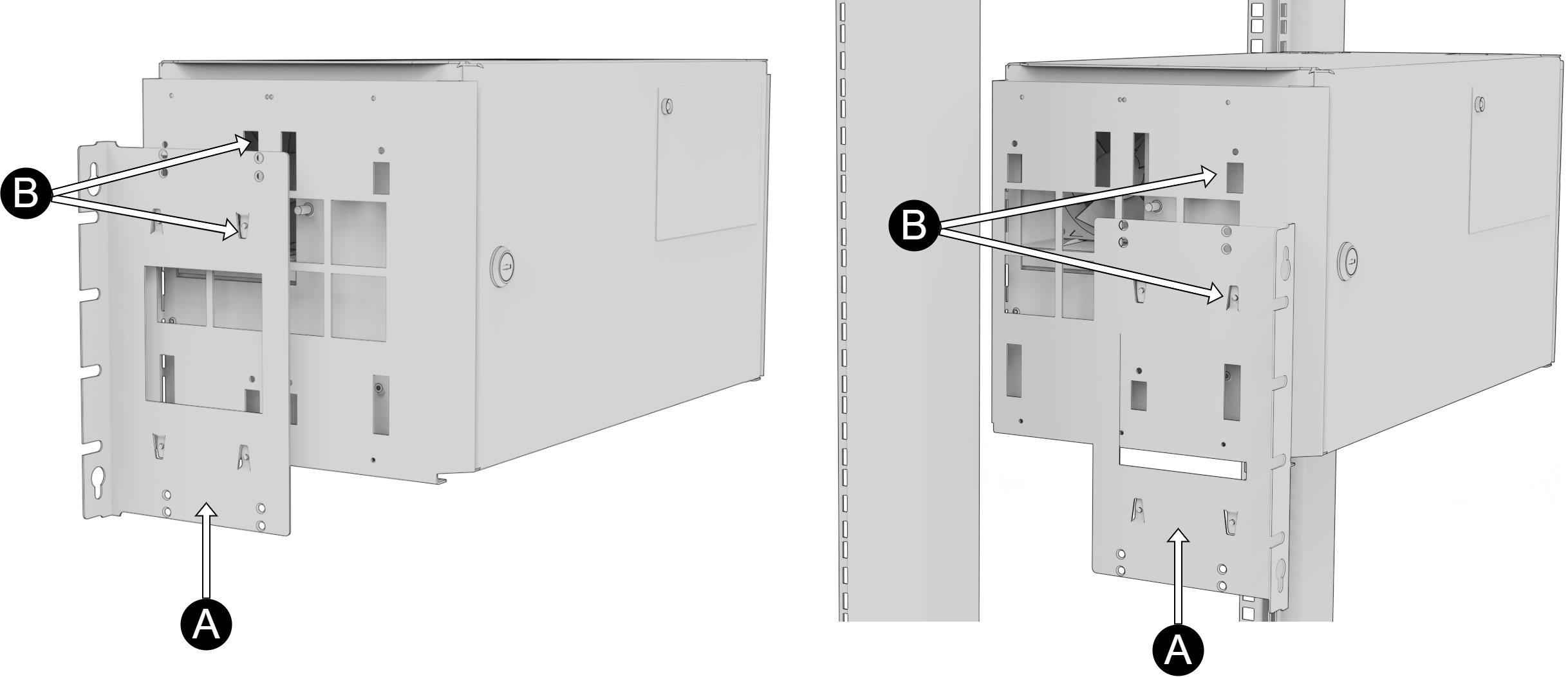

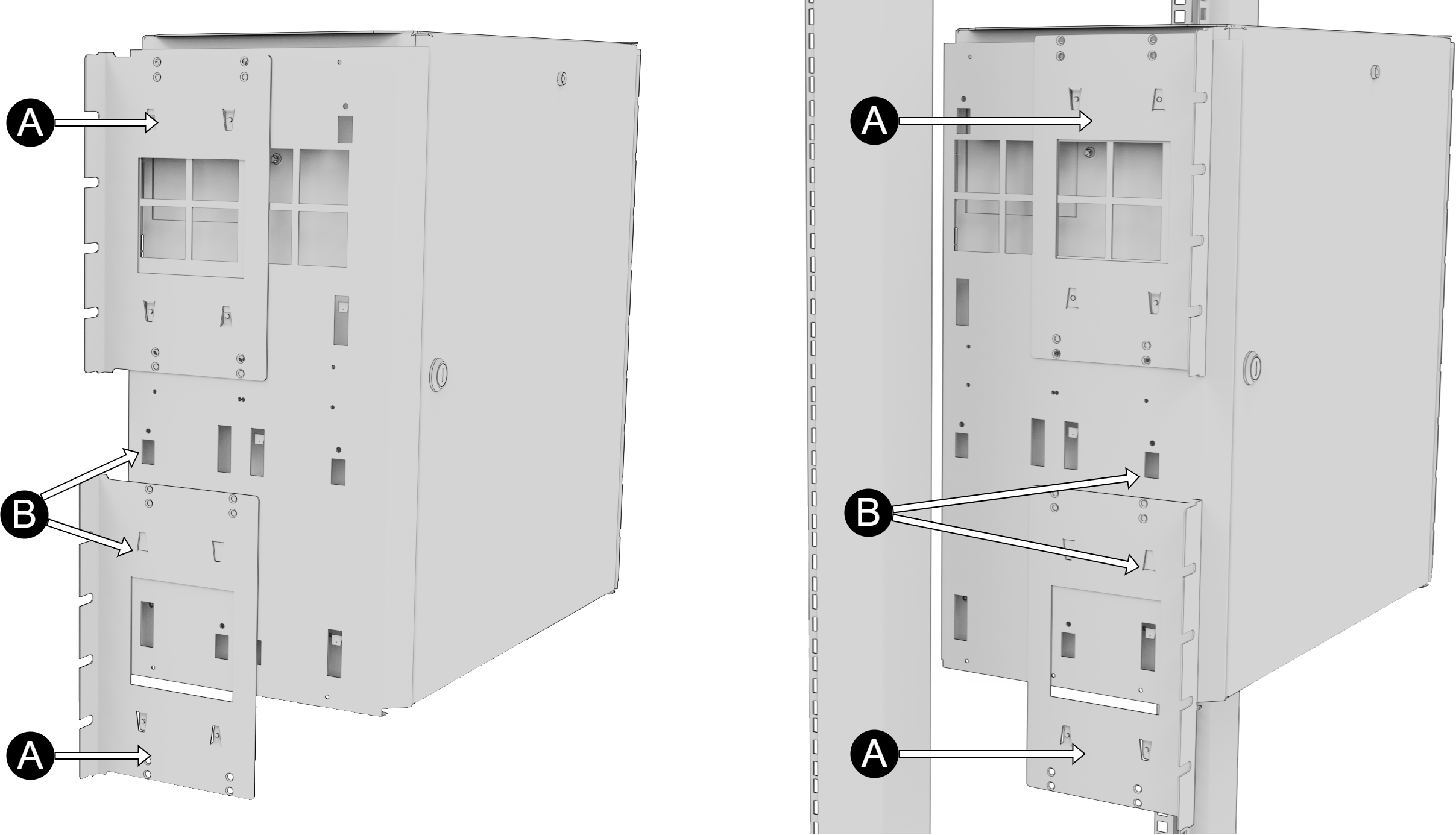

Braketter
Medfølgende braketter kan festes på to måter: Ved montering på vegg skal brakettene plasseres i bakkant mot veggen. Ved montering i 19" rack skal brakettene plasseres i forkant på enheten.
FLX S og FLX M bruker en brakett på hver side av skapet.
Brev | Forklaring |
|---|---|
A | Konsoll skyves inn fra bunnen og opp. |
B | Klipsen klikker inn når braketten sitter riktig. |
Batterier – sette i og koble til
Tilkobling av batterier, 12 V
Batterikabling er montert på hovedkortet ved levering. Bilder nedenfor viser kun hvordan kabling skal kobles.
1. Plasser batteriene i skapet med batteripolene utover i retning mot skapdøren.
2. Koble batterikablingen til batteriet. Rød kabel på pluss og svart kabel på minus.
Koble fra strømnettet (hvis mulig) før du bytter batterier.
Nei. | Forklaring |
|---|---|
B1 + | Kobles til+sikring |
B1 - | Kobler til - sikring og hovedkort. |
B2+ | Kobles til+sikring og hovedkort. |
B2 - | Kobler til - sikring. |

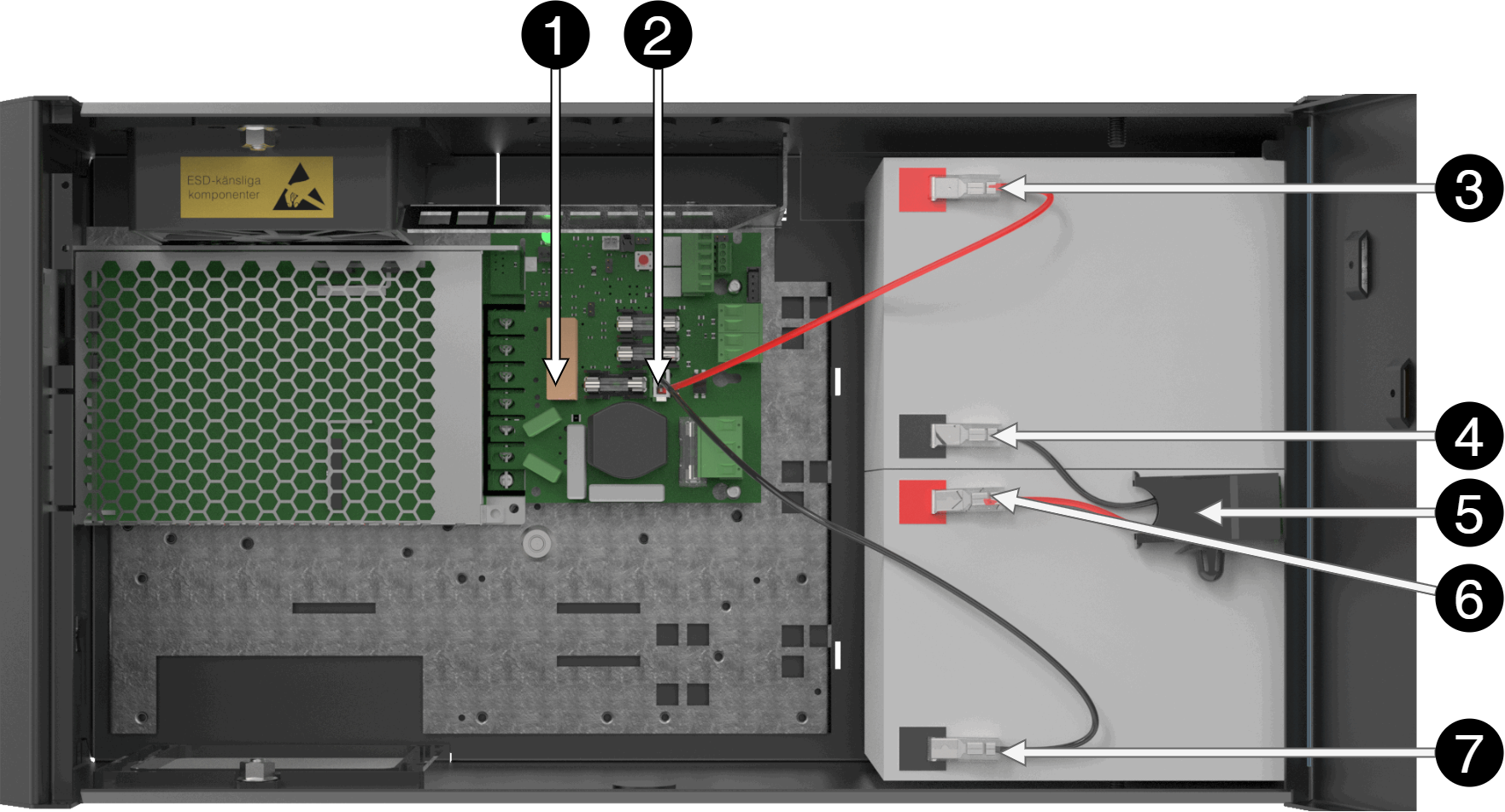

Koble til batterier, 24 V
Obs
Kontroller batterispenningen når du slår på. Før installasjon må spenningen til hvert enkelt batteri måles. Koble aldri til to batterier hvis terminalspenning avviker med mer enn 0,3 V (maks 0,4 V). For stor spenningsforskjell kan indikere et skadet batteri og føre til ytelsesforringelse, batteriskade eller overoppheting med risiko for brann.
Merk at kortet (4) er forskjellig i forskjellige konfigurasjoner.
Nr | Forklaring |
|---|---|
1 | Hovedkort, varierer med konfigurasjon. |
2 | Batterikabler sitter på hovedkort. |
3 | Plusspol for batterikabel fra 2. |
4 | Minuspol kobles til 5, batterisikring. |
5 | Batterisikring . |
6 | Plusspol kobles til 5, batterisikring. |
7 | Minuspol for batterikabel fra 2. |
CEO3-ECO

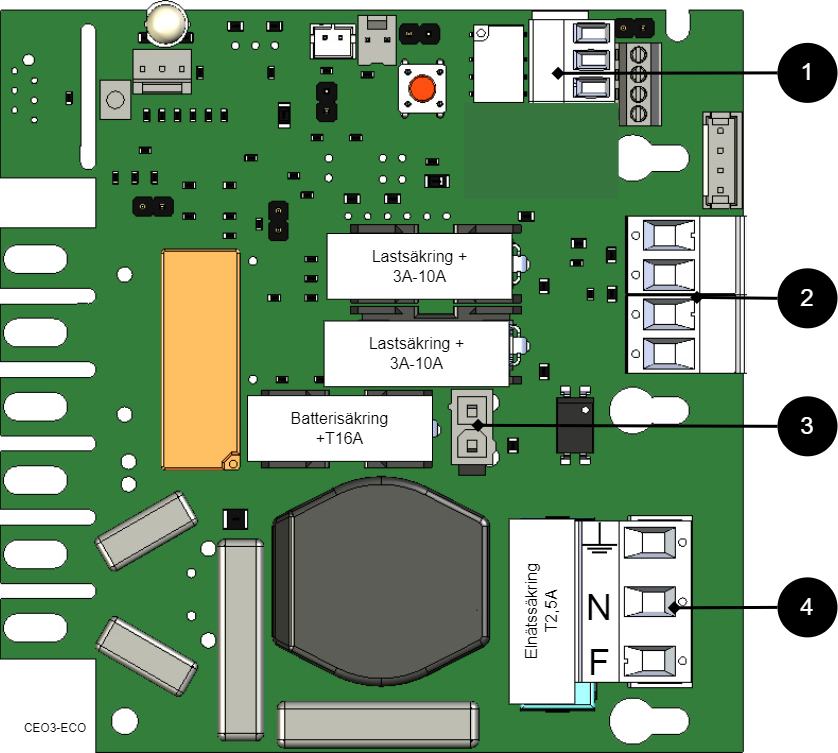

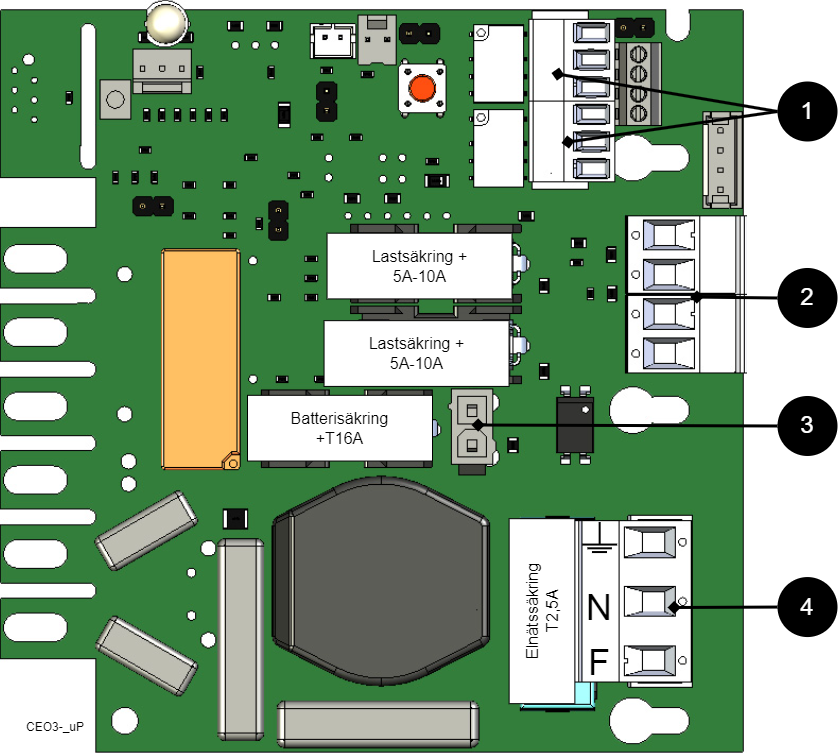

Hovedkort - beskrivelse
Kortet har flere tilkoblinger, nedenfor beskrives de som trengs for å koble enheten.
Koble til i denne rekkefølgen
For å minimere risikoen for feil som kan oppstå i forbindelse med kortslutning, skal tilkoblinger til hovedkort skje i denne rekkefølgen.
Nr | Forklaring |
|---|---|
1 | Koble til alarm. |
2 | Koble til last. |
3 | Koble til batterier. |
4 | Koble til strømnett. |
Koble til alarm
Koble til alarm på terminal P3.
P3:4-6 | Forklaring |
|---|---|
Sumalarm | |
P3:4 | NC |
P3:5 | Com |
P3:6 | NO |

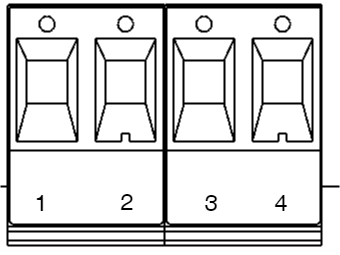

Koble til last
Nummer på kretskort | Forklaring |
|---|---|
P2:1 | Tilkobling for last 1 +. |
P2:2 | Tilkobling for last 1 -. |
P2:3 | Tilkobling for last 2 +. |
P2:4 | Tilkobling for last 2 -. |
Maksstrøm
Maksimal strøm må ikke overskrides. Maksstrøm er angitt på navneskilt på enheten.
Fare
Nettspenningen må kobles fra ved arbeid med strippete kabler. Det er installatørens ansvar å sørge for at riktig kompetanse er tilgjengelig for å koble 230 V til aggregatet. Maks kabelareal er 4 mm2
Koble strømnett til hovedkort med terminalblokk
Før tilkobling skal forsyningskretsen kobles fra og spenningsfri. Kontroller at lederområdet og kabeltypen oppfyller gjeldende installasjonsregler, og at strekkavlastnings- og isolasjonsnivåene oppfyller kravene for 230 V AC-
Etter tilkobling skal alle skrueforbindelser kontrolleres og strammes. Spenning skal bare skje etter at mekanisk beskyttelse, lokker og hus er montert på nytt og er i samsvar med kontaktbeskyttelsen i henhold til
Sikre F og N med kabelbånd.
Viktig
beskyttende jorden (PE) skal kobles til PE-terminalen på hovedkortet. Hovedkortet er jordet via monteringspunktene i kabinettet, noe som sikrer riktig potensiell utjevning mellom PCB og kabinett. Dekselet er også jordet gjennom jordkabel/jordflette mellom deksel og kabinett for å opprettholde kontinuitet og EMC-funksjon
Nettledninger må holdes atskilt fra andre ledninger for å unngå EMC-forstyrrelser.
Beskyttelsesjordingen (PE) skal kobles til PE-klemmen på hovedkortet. Hovedkortet jordes via monteringspunktene i kapslingen, noe som sikrer korrekt potensialutjevning mellom kretskortet og kapslingen. Dekselet er også jordet via en jordingskabel / jordingsflette mellom deksel og kapsling for å opprettholde kontinuitet og EMC-funksjon.
Kontroller at markeringen på kretskortet samsvarer med kabelrekkefølgen på klemmen.
Koble strømnettkablene til terminalblokken før denne settes tilbake på hovedkortet. Sikre L (F) og N med buntebånd.
Bokstav | Forklaring |
|---|---|
L | L=Line |
N | Null |
PE | Vernejord |
Styring av alarmgrense
Alarm for lav batterispenning i batteridrift kan styres.
Sikringer
Enhet | Sikringer | Type | Forklaring |
|---|---|---|---|
Samtlige | F1 | T2,5A | Elnettsikring |
ECO 24V 10A FLX S | F2, F6 | T10A | Lastsikring + |
Samtlige | F7 | T16A | Batterisikring |
Advarsel for utskifting av sikringer (A)
Dersom det benyttes større sikringer enn det enheten leveres med, medfører dette en skaderisiko. Sikringens oppgave er å beskytte tilkoblet last og tilhørende lastkabler mot skade og brann. Det er ikke mulig å bytte til en større sikring for å øke strømuttaket.
Idriftsettelse – slik starter du enheten
Koble til i denne rekkefølgen
For å minimere risikoen for feil som kan oppstå i forbindelse med kortslutning, skal tilkoblinger til hovedkort skje i denne rekkefølgen.
Nr | Forklaring |
|---|---|
1 | Koble til alarm. |
2 | Koble til last. |
3 | Koble til batterier. |
4 | Koble til strømnett. |
Steg | Forklaring |
|---|---|
1 | Koble til kabler fra hovedkortet til batteripoler. |
2 | Koble til last, alarm og andre tilkoblinger. |
3 | Koble til sikringsholder med sikring mellom batterier. |
4 | Koble til strømnettet. Skru nettverkskabelen inn i kontakten og koble kontakten til hovedkortet. |
5 | Slå på nettspenningen. |
Enheten fungerer normalt når LED på utsiden av døren lyser grønt. Se frontpanel / dør for andre statusindikasjoner.
Det kan ta opptil 72 timer før batteriene er fulladet.

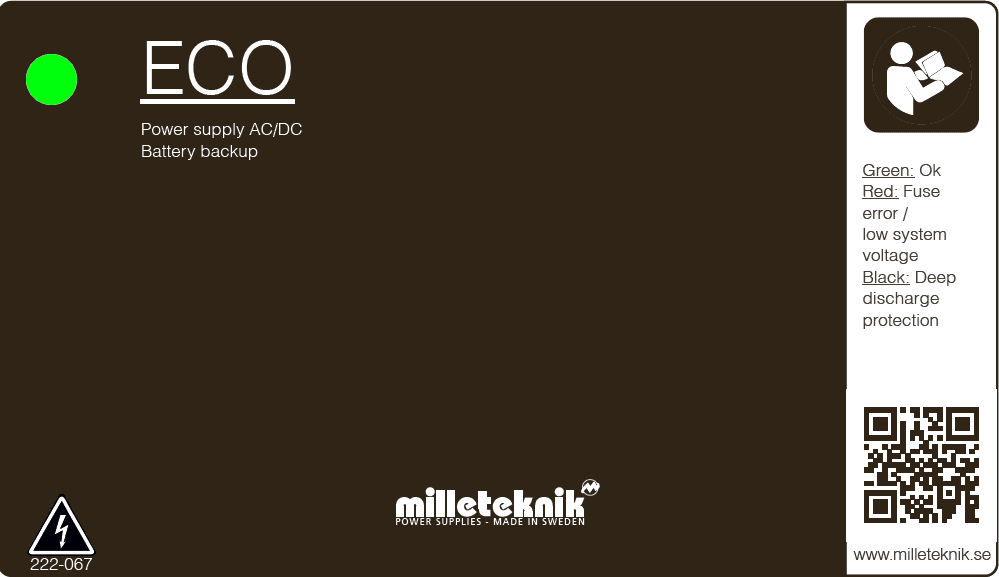

Alarm som vises på skapdør / indikeringsdiode
I normalstilling viser indikeringsdioden et fast grønt lys.
 |
Indikeringsdioden viser | Forklaring |
|---|---|
Fast grønt lys | Normal drift. |
Fast rødt lys | Underspenning, lyser rødt ved nettavbrudd inntil batterispenningen synker under alarmgrensen. |
Ved idriftsatt system: Hvis indikeringsdioden er slukket, er dyputladingsbeskyttelsen aktivert.
Produktblad - Tekniske data
Produktblad / tekniske data

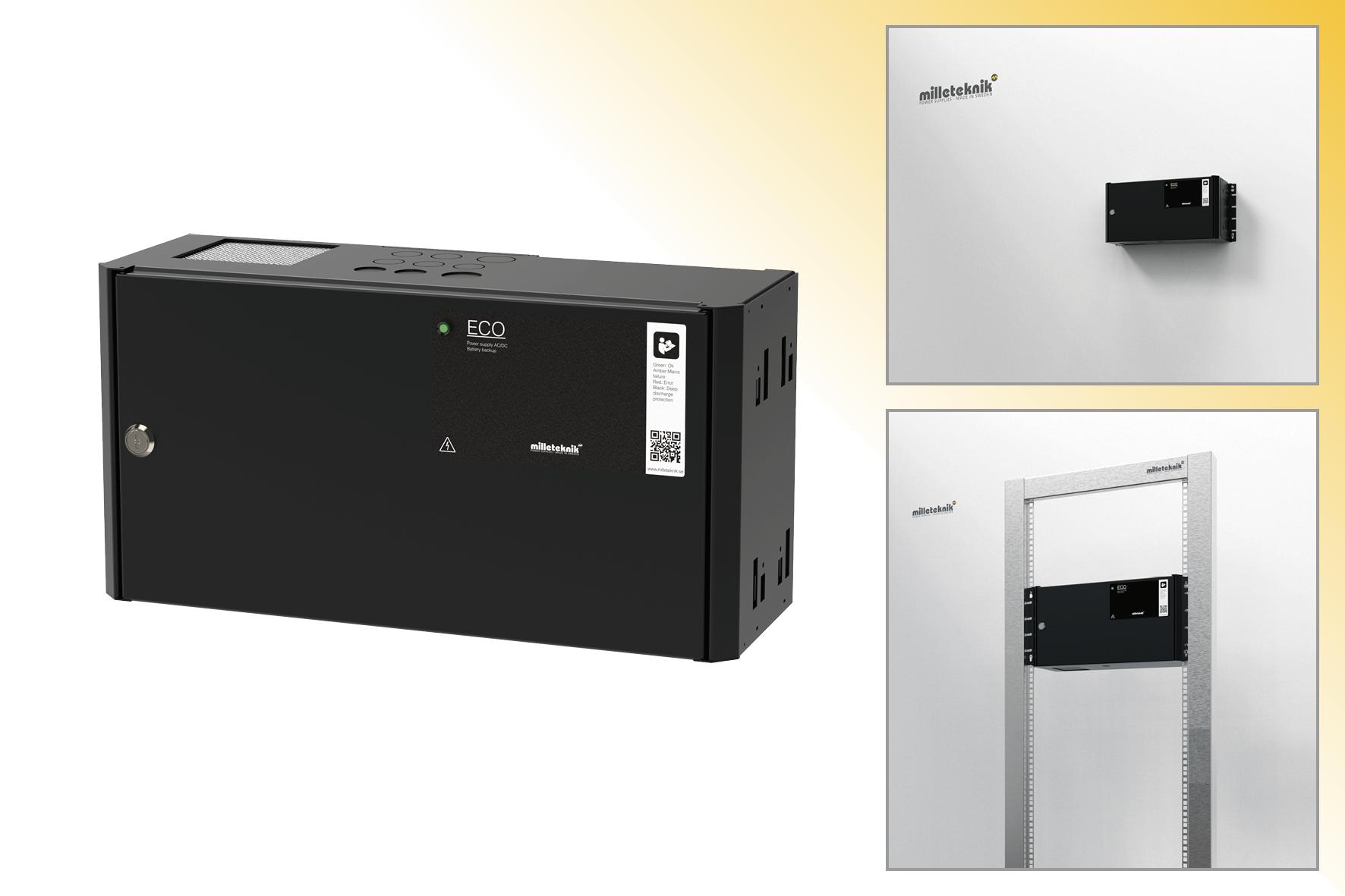

ECO FLX S finnes for montering på vegg eller i et 19" stativ.
Tekniske spesifikasjoner
Disse tekniske spesifikasjonene kan endres uten varsel.
Produktidentifikasjon
Betegnelse | Artikkelnummer | E-nummer (SE) |
|---|---|---|
ECO 24V 10A FLX S | FS01C10224P100 | 52 136 46 |
Om
ECO-serien er pålitelige og små batteribackup for bruk med tilgangssystemer, låsesystemer og andre belastninger. Batteriets sikkerhetskopier har kontrollert lading* som forhindrer at batteriene overlades, noe som forlenger levetiden betydelig.
Bruksområder
Brukes mest i:
Alarm
Enheten alarmerer for:
Underspenning/lav batterispenning.
Fast installasjon
Produktet er beregnet for fast installasjon. Installasjon skal utføres av autorisert installatør.
Test av batteribackup før installasjon av 230 V
Test, ”cold start” betyr at batteribackup-en kan idriftsettes med kun batteriene tilkoblet uten at batteribackup-en er koblet til 230 V. Dette er praktisk dersom montøren ikke er elektriker, men likevel ønsker å kunne teste systemet.
Regelverk og sertifiseringer
Krav som produktet oppfyller
EMC: | EMC-direktivet 2014/30EU |
El: | Lavspenningsdirektivet: 2014/35/EU |
CE: | CE-direktivet ifølge: 765/2008 |
Maskindirektivet | Produktet er en del av elektriske systemer, er underlagt relevante elektriske og sikkerhetsdirektiver og er ikke en maskin i henhold til maskindirektivet (2006/42/EF). |
Økodesign | Milletekniks produkter er beregnet for profesjonell bruk og er derfor ikke direkte omfattet av miljødesignforordningen (EU 2019/1782). Siden enkelte komponenter kan dekkes, avslører vi likevel relevant informasjon for å gi våre kunder tillit til deres valg |
Forventet driftstid ved strømbrudd (nye batterier)
Systemspenning | Antall batterier | Batteritype | Last: 0,5 A | Last: 1 A | Last: 2 A | Last: 4 A | Last: 6 A | Last: 8 A |
|---|---|---|---|---|---|---|---|---|
24 V | 2 stk. | 7,2 Ah | 12 h | 5 h | 2 h | 1 h | 30 min. | 15 min. |
24 V | 2 stk. | 14 Ah | 24 h | 12 h | 5 h | 2 h | 1 h | 45 min. |
Kretskort - Tekniske data
Tekniske data, hovedkort: CEO3 uP
Info | Forklaring |
|---|---|
Artikkelbetegnelse | CEO3-ECO |
Produktbeskrivelse | CEO 3 er neste generasjons kretskort for enklere batteribackup-er. Avanserte funksjoner som tidligere ikke var mulige i enklere batteribackup-er, er nå tilgjengelige som standardutførelse. CEO 3 er en driftssikker kjerne i enklere passersystemer, med færre komponenter enn tidligere, hvilket reduserer miljøpåvirkningen. |
Mål | 120 x 55 mm x 52 mm |
Egenforbruk | 50 mA |
Sikringer | Se tabell: Sikringer. |
Utganger | Utgang: to lastutganger som er prioriterte lastutganger (= alltid spenning). |
Sikring | Lastutgang: + med sikring, se tabell. |
Maks. last | Maks. last er 10 A per lastutgang (T2A er montert fra fabrikk) og kortets totale last må ikke overstige 16 A. |
Alarmutganger | Alarmutganger Sumalarm ved sikringsfeil, se indikering nedenfor. Alarm på potensialfri relékontakt. |
Alarm | Underspenning, lyser rødt ved strømbrudd inntil batterispenningen faller under alarmgrensen. |
Alarm via | Alarm på potensialfri relékontakt. Potensialfri veksling. Slutning CO/NO. |
Indikering | LED som viser driftsstatus, alarmer og feil. |
Styring av alarmgrense med JU2
Styring av alarmgrense
Alarm for lav batterispenning i batteridrift kan styres.
Sikringer
Enhet | Sikringer | Type | Forklaring |
|---|---|---|---|
Samtlige | F1 | T2,5A | Elnettsikring |
ECO 24V 10A FLX S | F2, F6 | T10A | Lastsikring + |
Samtlige | F7 | T16A | Batterisikring |
Advarsel for utskifting av sikringer (A)
Dersom det benyttes større sikringer enn det enheten leveres med, medfører dette en skaderisiko. Sikringens oppgave er å beskytte tilkoblet last og tilhørende lastkabler mot skade og brann. Det er ikke mulig å bytte til en større sikring for å øke strømuttaket.
Nettaggregat
Nettaggregat - Tekniske data LRS-150-12
Sitter i: |
|---|
Info | Forklaring |
|---|---|
Utspenning: | 13,6V |
Utflod | 0 A - 12,5 A |
Utspenning:, ripple | 150 mVp-p |
Overspenning | 13,8V - 16,2V |
Utspenning:sopplading, rippel/strømbegrensning | Mindre enn 0,6 Vp-p |
Virkningsgrad | 87,5 % |
Strømbegrensning | 110 % - 140 % |
Konstantspenning | +/- 0,5 % |
Reguleringsnøyaktighet | * / - 1,0 % |
Inngangsstrøm (230 V) | 1,7 A |
Nettspenningsfrekvens | 47 Hz - 63 Hz |
Nettspenning | 230 V AC - 240 V AC |
Merkeeffekt | 150W |
Temperaturspenn | -30°C - +70°C |
Fuktighetsområde | 20% - 90% RH ikke-kondenserende |
Nettaggregat - Tekniske data LRS-150-24
Sitter i: |
|---|
Info | Forklaring |
|---|---|
Utspenning: | 27,3V |
Utgangsstrøm: | 0 A - 6,5 A |
Utspenning:, ripple | 200 mVp-p |
Overspenning | 28,8V - 33,6V |
Utspenning:sopplading, rippel/strømbegrensning | Mindre enn 0,6 Vp-p |
Virkningsgrad | 89 % |
Strømbegrensning | 110 % - 140 % |
Konstantspenning | +/- 0,5 % |
Reguleringsnøyaktighet | +/- 1,0 % |
Inngangsstrøm (230 V) | 1,7 A |
Nettspenningsfrekvens | 47 Hz - 63 Hz |
Nettspenning | 230 V AC - 240 V AC |
Merkeeffekt | 156 W |
Temperaturspenn | -30°C - +70°C |
Fuktighetsområde | 20% - 90% RH ikke-kondenserende |
Nettaggregat - Tekniske data RSP-320-24
Sitter i: |
|---|
ECO 24V 10A FLX S |
Info | Forklaring |
|---|---|
Utspenning: | 27,3V |
Utflod | 0 A - 13,4 A |
Utspenning:, ripple | 150 mVp-p |
Overspenning | 27,6 V – 32,4 V |
Utspenning:sopplading, rippel/strømbegrensning | Mindre enn 1,2 Vp-p |
Virkningsgrad | 89 % |
Strømbegrensning | 105 % - 135 % |
Konstantspenning | +/- 0,5 % |
Reguleringsnøyaktighet | +/- 1,0 % |
Inngangsstrøm (230 V) | 2 A |
Nettspenningsfrekvens | 47 Hz - 63 Hz |
Nettspenning | 230 V AC - 240 V AC |
Merkeeffekt | 321,6W |
Temperaturspenn | -30°C - +70°C |
Fuktighetsområde | 20% - 90% RH ikke-kondenserende |
Tekniske data vedlegg
Tekniske data - Tekniske data FLX S
Info | Forklaring |
|---|---|
Navn | FLX S |
beskyttelseklasse | IP 32 |
Mål | Høyde: 222 mm, bredde 437 mm, dybde 145 mm |
Høydeenheter | 5 HAN |
Montering | Vegg eller 19" stativ |
Omgivelsestemperatur | +5 °C - +40 °C. For best mulig batterilevetid: +15 °C til +25 °C. |
Miljø | Miljøklasse 1, innendørs. 20 % ~ 90 % relativ fuktighet |
Materiale | Pulverlakkert stålplate |
Farge | Svart |
Kabelinnføringer, antall | 4 |
Batterier som passer | 2 stk 7,2 Ah. 4 stk 7,2 Ah. |
Vifte | Ja |
Lenke til den nyeste informasjonen
Produkter er gjenstand for oppdateringer, og du finner alltid den siste informasjonen på vårt nettsted.
Garanti, kundestøtte, produksjonsland og opprinnelsesland
Garanti
Produktet har to års garanti, fra kjøpsdato (dersom annet ikke er avtalt). Kostnadsfri support under garantitiden nås på support@milleteknik.se eller telefon, 031-34 00 230. GodtFabrikatlse for reise- og eller arbeidstid i forbindelse med lokalisering av feil, installering av reparert eller utskiftet vare inngår ikke i garantien. Kontakt Milleteknik for mer informasjon. Milleteknik gir support under produktets levetid, dog maksimalt i 10 år etter kjøpsdato. Utskifting med likeverdig produkt kan forekomme hvis Milleteknik vurderer at reparasjon ikke er mulig. Kostnader for support kommer i tillegg etter at garantitiden har utløpt.
CE-merking
På hvert produkt finnes det en CE-etikett med informasjon om produktet og kontaktopplysninger til produsenten. Mangler du noe, eller trenger du mer informasjon, da skal du primært henvende deg til forhandler som også skal kunne svare på spørsmål om garanti og support. Du kan alltid henvende deg til produsenten hvis du har spørsmål om produktets ytelser.
 |
Kundestøtte
Trenger du hjelp til installasjon eller tilkobling?
Du finner svar på mange spørsmål på: www.milleteknik.se/support
Telefon: +46 (0)31- 340 02 30, e-post: support@milleteknik.se.
Kundestøttetelefonen er åpen 8.00–16.00 mandag til torsdag og 8.00–15.00 på fredager. Stengt 11.30–13.15.
Reservedeler
Kontakt kundestøtte om du har spørsmål om reservedeler.
Kundestøtte etter garantitiden
Milleteknik tilbyr kundestøtte i produktets levetid, begrenset oppad til ti år fra kjøpsdatoen. Et produkt kan bli erstattet med et likeverdig produkt dersom produsenten vurderer at reparasjon ikke er mulig. Når garantitiden er utløpt, vil det påløpe kostnader ved bruk av kundestøtte.
Spørsmål om produktytelse?
Telefon for salg: 031- 340 02 30, e-post: sales@milleteknik.se
Kontakt oss
Milleteknik AB
Ögärdesvägen 8 B
433 30 Lott
Sverige
+46 31-34 00 230
www.milleteknik.se
Produksjonsland
Sverige
Produsent
Utviklet og produsert av Milleteknik AB
Batterier
Batterier følger ikke med
Batterier selges separat.
7,2 Ah, 12 V AGM-batteri
Passer inn | Antall batterier |
|---|
Batteritype | V | Ah |
|---|---|---|
Vedlikeholdsfri AGM, blybatteri. | 12 V | 7,2 Ah |
Artikkelnummer | E-nummer | Arikkelnavn | Terminal | Mål. Høyde bredde dybde | Vekt per stk | Fabrikat |
|---|---|---|---|---|---|---|
MT113-12V07-01 | 5230536 | UPLUS 12V 7,2Ah 10+ Designlivsbatteri | Flatstift 6,3 mm | 151 x 65 x 100 mm. | 2,4 kg | UPLUS |
14 Ah, 12 V AGM batteri
Passer inn | Antall batterier |
|---|
Batteritype | V | Ah |
|---|---|---|
Vedlikeholdsfri AGM, blybatteri. | 12 V | 14 Ah |
Artikkelnummer | E-nummer | Arikkelnavn | Terminal | Mål. Høyde bredde dybde | Vekt pr stk | Fabrikat |
|---|---|---|---|---|---|---|
MT113-12V14-01 | 5230537 | UPLUS 12V 14Ah 10+ Designlivsbatteri | Flatstift 6,3 mm | 151x98x101 mm | 4,2 kg | UPLUS |
Reserver driftstimer - oversikt
Tabellen viser forventet backupdriftstid ved ulike belastninger på batteribackupen.
Viktig
Dette er en veiledning og alle tider er omtrentlige og kan avvike fra faktiske tider. Belastning, temperatur og andre faktorer spiller en rolle, og det er derfor den nøyaktige tiden ikke kan gis.
Gjelder nye batterier.
Strømstyrke og batterier varierer med konfigurasjon, sjekk om konfigurasjonen kan håndtere batterier og strømstyrke.
Middels strøm | 7,2 Ah | 14 Ah | 28 Ah | 45 Ah |
|---|---|---|---|---|
Laster | Reserver driftstid (ca), minutter | |||
0,5 A | 450 | 820 | 1650 | 2350 |
1 A | 260 | 485 | 970 | 1460 |
2 A | 150 | 280 | 560 | 920 |
4 A | 90 | 165 | 335 | 550 |
6 A | 67 | 125 | 245 | 405 |
8 A | 57 | 105 | 210 | 350 |
10 A | 44 | 80 | 160 | 270 |
12 A | 38 | 70 | 140 | 235 |
14 A | 33 | 60 | 120 | 200 |
16 A | 28 | 50 | 100 | 170 |
18 A | 25 | 45 | 89 | 150 |
20 A | 23 | 42 | 84 | 142 |
Middels strøm | 28 Ah | 42 Ah | 65 Ah | 70 Ah |
|---|---|---|---|---|
- | 4 batterier (14 Ah) | 6 batterier (14 Ah) | 4 batterier (20 Ah + 45 Ah) | 10 batterier (7 Ah) |
Laster | Reserver driftstid (ca), minutter | |||
0,5 A | 1650 | 2090 | 5574 | 3440 |
1 A | 970 | 865 | 3252 | 2118 |
2 A | 560 | 815 | 1770 | 1329 |
4 A | 335 | 490 | 930 | 864 |
6 A | 245 | 360 | 600 | 605 |
8 A | 210 | 310 | 426 | 544 |
10 A | 160 | 240 | 342 | 414 |
12 A | 140 | 210 | 270 | 363 |
14 A | 120 | 180 | 234 | 311 |
16 A | 100 | 150 | 204 | 286 |
18 A | 90 | 130 | 150 | 254 |
20 A | 84 | 126 | 138 | 241 |
Med forbehold om skrivefeil.
Vedlikehold
Med unntak av vifte og batterier er systemet vedlikeholdsfritt ved installasjon i innendørsmiljø.
Kontroller viften årlig. Viften skal rotere problemfritt uten ulyd. Hold viften fri for støv og smuss. Viften må byttes dersom den ikke roterer problemfritt, eller dersom den er så tilsmusset at det ikke er mulig å rengjøre den ordentlig. Hvis viften ikke fungerer godt, hindres luftstrømmen i enheten, noe som øker varmen i innkapslingen. Dette kan føre til at batterikapasiteten blir dårligere og at batteriene må skiftes oftere.
Batteribytte
• Bryt nettspenningen ved batteribytte, om mulig.
• Koble ut batterikabler. Merk deg hvordan batterikablene er montert før de fjernes.
• Fjern batterisikring mellom batterier.
• Sett inn og fest de nye batteriene.
• Koble til batterikablene på samme måte som de forrige.
• Fest batterisikringen mellom batterier.
• Slå på nettspenningen. Eventuelt kan indikeringsdioden lyse for lav batterispenning / nettutfall inntil batterier er ladet. Det kan ta opp til 72 timer før batteriene er fulladet.
• Test systemet ved å kortvarig koble ut nettspenningen, (= lasten skal drives videre av batteriene), og deretter koble inn nettspenningen igjen.
Vedlikeholdsskjema batterier
Vedlikeholdsskjemaet for batterier gjelder fabrikat UPLUS og med følgende seriebenevninger: US, USL og USF. For vedlikeholdsinstruksjoner se eget dokument "vedlikeholdsinstruksjoner ventilregulert blybatteri".
Seriebetegnelse | Batteritype | Bytt batteri etter* |
|---|---|---|
XLT (IKKE for NOVA og EN54). | 3-5 år | 2-3 år |
US | 6-9 år | 3-5 år |
USL | 10-12 år | 5-7 år |
USF | 12 år | 8-10 år |
* batteriets levetid avhenger primært av omgivelsestemperatur og ladestrøm. Et AGM-batteri skal aldri lades med mer enn 30 % av dets merkekapasitet. Batterier vil bli ladet fullt, men må ikke lades med høyere spenning er 30 % av dets merkekapasitet. | ||
Ladespenning fra nettaggregat | 12 V enheter | 24 V enheter | 48 V enheter |
|---|---|---|---|
Minste ladespenning | 13,6 V | 27,2 V | 54,4 V |
Høyeste ladespenning | 13,7 V | 27,4 V | 54,8 V |
Toleranse | +/- 0,5% | +/- 0,5% | +/- 0,5% |
Polspenning | Etter 15 minutters hvile etter lading. |
|---|---|
Minste polspenning | 12,9 V |
Høyeste tillatte forskjell mellom batteripar | 0,5 V |
Nytt batteri med polspenning under 12,0 V er defekt og skal reklameres til leverandør. | |
Temperatur i batteribackup | Temperatur |
|---|---|
Laveste | 15 °C |
Anbefalt | 20 °C - 25 °C |
Høyeste | 32 °C |
Garanti gjelder kun hvis temperaturen ligger innenfor disse nivåene. | |
Installasjonskontroll batterier
1. Kontroller at batteriet er helt rent og at polene er frie for korrosjon.
2. Kontroller og noter temperaturen i batterirommet.
3. Kontroller polspenningen på hvert batteri før installasjon. Hvis differensen mellom de enkelte batteriene overstiger 0,3 V bør batterislyngen utjevningslades i forbindelse med installasjon. Hvis noe batteri har en polspenning som underskrider 12 V skal dette batteriet byttes ut med et nytt batteri og reklameres til leverandør.
4. Kontroller ladespenningen. Se tabell: Ladespenninger.
Årskontroll
1. Kontroller at batteriet er helt rent og at polene er frie for korrosjon. Hvis det finnes korrosjon på polene: Kontroller at batteriet ikke lekker syre. Rengjør deretter polene og koble til batteriet igjen. Smør deretter med batteripolfett over tilkoblede poler.
2. Kontroller og noter temperaturen i batterirommet.
3. Kontroller og noter middelstrømmen.
4. Kontroller at alle tilkoblinger er godt festet og at ingen slakk finnes.
5. Kontroller at viften (hvis enheter har vifte) fungerer feilfritt. Rengjør viften ved behov. Viften skal skiftes ut etter 5-8 år.
6. Kontroller ladespenningen ved å måle med multimeter på batteriene.
7. Koble ut batterier og la batteriene hvile i 10-15 minutter. Mål deretter polspenningen på hvert batteri. Koble batterier til igjen.
Adresse og kontaktopplysninger
Milleteknik AB |
Ögärdesvägen 8 B |
S-433 30 Partille |
Sverige |
+46 31 340 02 30 |
info@milleteknik.se |
www.milleteknik.se |
[1] Oversettelser på andre språk enn svensk er kun veiledende og ikke trygt gjennomgått. Oversettelse bør alltid kontrolleres mot den svenske originalen for å sikre nøyaktig informasjon
