Om

ECO-serien är driftsäkra och mindre batteribackuper för användning till passersystem, låssystem och annan last. Batteribackuperna har kontrollerad laddning (controlled charging) som förhindrar att batterier överladdas vilket förlänger dess livslängd betydligt.

Obs!

Enhet skall installeras på vägg, inomhus.

Temperaturen skall vara 15 - 30 °C.

Nätspänning skall vara bortkopplad under installation.

Endast personer med behörighet bör installera och underhålla.

Produktidentifiering

Tabell 1. Benämning, artikelnummer och e-nummer.

Benämning

Artikelnummer

E-nummer

ECO 24V 10A FLX S

FS01C10224P100

52 136 46



Revisioner och om detta dokuments utgåva

Gällande och senast publicerad utgåva av detta dokument finns på www.milleteknik.se.

Detta dokuments giltighet kan inte garanteras, då ny utgåva publiceras utan föregående meddelande.

Bruksanvisning på svenska i original[1].

Bruksanvisning, tekniska data och översättningar av desamma kan innehålla fel. Det är alltid installatörens ansvar att installera produkten på ett säkert sätt.

Symboler

Tabell 2. Symbolförklaring

Symbol

Benämning

Förklaring


Varning

Risk för elektrisk stöt, felaktig installation eller varma ytor. Förekommer i vissa manualer.


Notera

Används för kompletterande information som förtydligar texten.


Försiktighet / viktigt

Anger risk för skada på utrustning eller driftstörning. Används även för information som är viktig men inte säkerhetsrelaterad.


Tips

Visar praktiska råd eller genvägar för installation, drift eller service.


CE-märkning

Produkten uppfyller tillämpliga EU-direktiv och harmoniserade standarder.


Läs manualen

Läs manual före installation och service.

soptunna_atervinning.ai

Släng ej i hushållsavfall

Produkten omfattas av WEEE-direktivet och får inte slängas med hushållsavfall, den skall återvinnas och lämnas till återvinningscentral.

Recycle001.svg

Återvinning

Emballage, produkter och annat material som ej innehåller elektronik skall återvinnas enligt lokala miljöbestämmelser.

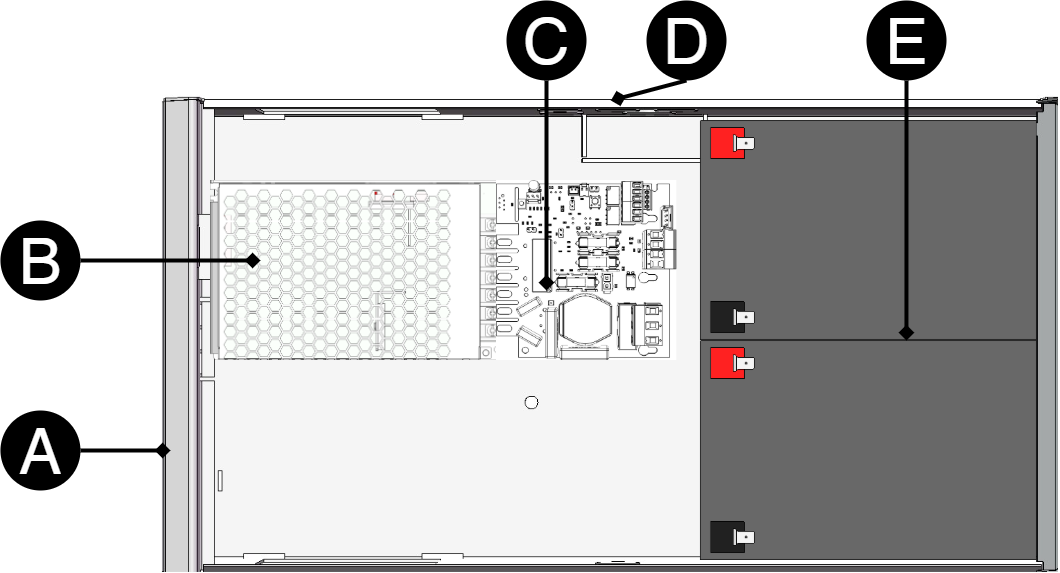

Komponentöversikt

Komponentöversikt ECO FLX S

Tabell 3. Komponentöversikt

Bokstav

Förklaring

A

Skåp i svart pulverlackad plåt.

B

Nätaggregat, plats och typ varierar med konfiguration.

C

Moderkort.

D

Kabelgenomföringar.

E

Plats för batterier. Batterier ingår ej och köps separat om inget annat är angivet.



Kapsling

Allmänna monteringsanvisningar

Montering inomhus på vägg

  • Kapsling skall monteras lodrätt.

  • För god ventilation bör minst 100 mm fritt utrymme finnas ovanför och på sidorna av kapslingen. Blockera inte luftflödet på sidorna.

  • Enheten bör monteras på bekväm arbetshöjd, normalt mellan 1,4 och 1,8 m.

  • Rekommenderat avstånd mellan skruvhuvud och vägg bör vara 1,5-2 mm.

  • Undvik placering i direkt solljus, nära värmekällor eller i miljöer med hög fuktighet eller damm.

  • Montering ska utföras enligt gällande installationsregler och av behörig installatör.

Montering inomhus i 19" rack

  • Produkten ska monteras i ett standardiserat 19" rack eller skåp med tillräcklig bärighet för kapslingens vikt inklusive batterier.

  • Enheten bör monteras på bekväm arbetshöjd, normalt mellan 1,4 och 1,8 m.

  • Enheten monteras horisontellt i racket med medföljande racköron eller motsvarande fästen.

  • Kontrollera att rackets stolpar är korrekt justerade och att avståndet motsvarar 19"-standarden (465–470 mm mellan stolparnas innerkant).

  • Använd minst två monteringspunkter (på varje sida) på racköronen för stabil infästning.

  • Vid montage skall korgmuttrar eller låsbrickor användas för att säkerställa att skruvarna sitter ordentligt.

  • Blockera inte luftflödet på fram- eller baksida.

  • Batterier ska alltid placeras enligt anvisning och får inte blockera ventilationsöppningar eller kablage.

  • Montering ska utföras enligt gällande installationsregler och av behörig installatör.

Skruv

Detta avsnitt anger rekommenderade skruv för montering. Tabellen visar antal skruvar och minsta rekommenderad dimension.

För väggmontage i betong skall betongskruv användas. Skruvlängd ska anpassas efter väggmaterial och belastning. För rackmontage används M6 med korgmutter.

Angiven skruvlängd är minsta tillåtna längd.

Tabell 4. Skruv vid montering

Kapsling

Antal

Skruv[a]

FLX S

4

Betongskruv 5,0×40 mm

[a] Skruv för montering ingår ej.

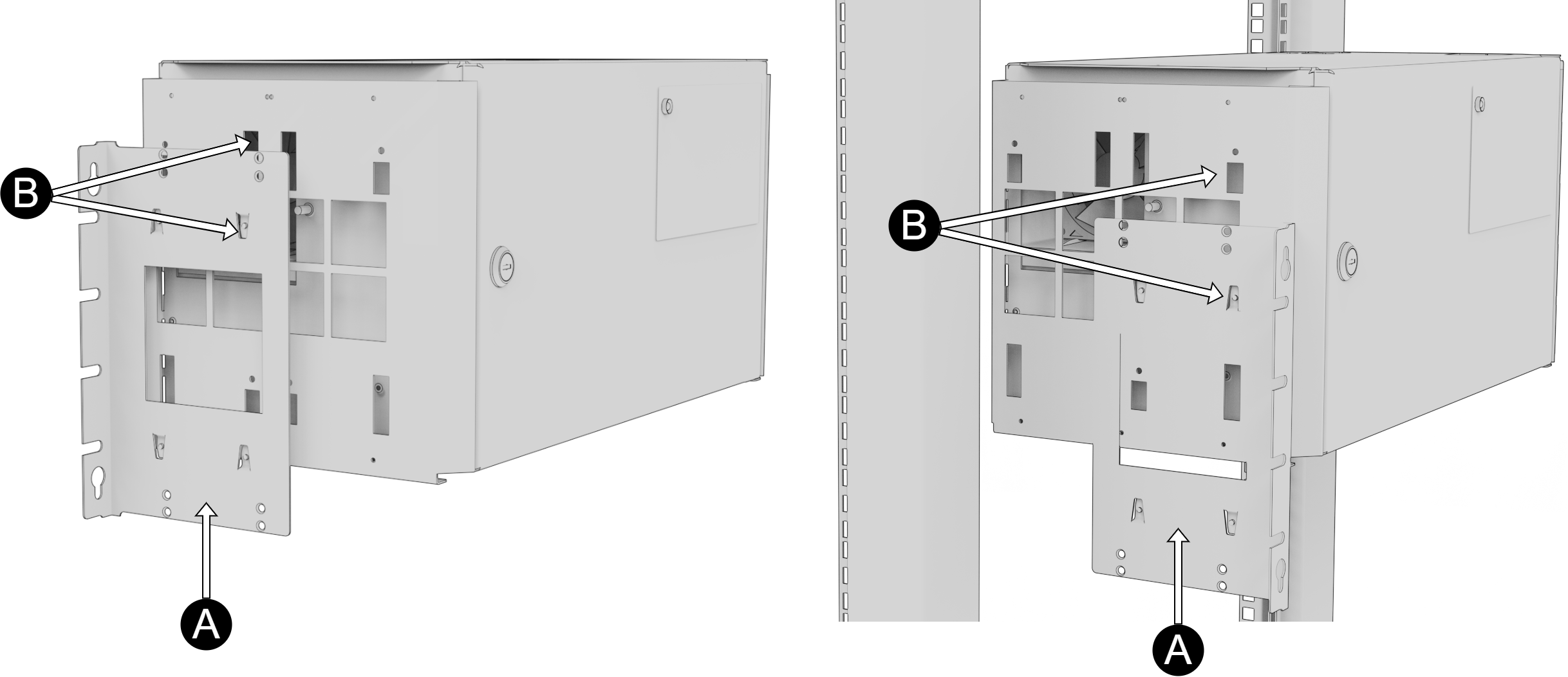

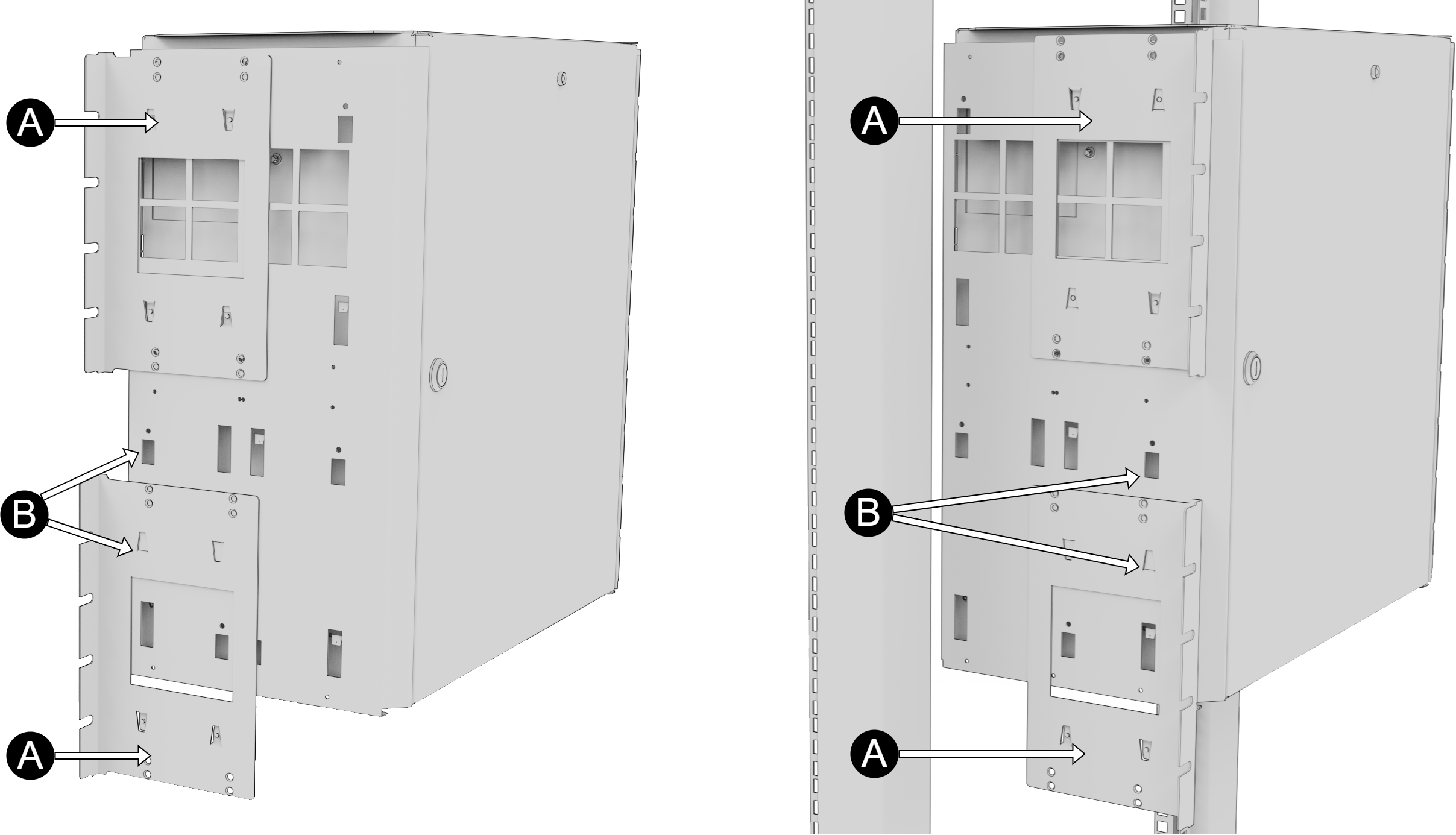

Montering av konsol på kapsling

Medföljande konsoler kan fästas på två sätt: Vid montering på vägg skall konsolerna sitta bakåt, mot vägg. Vid montering i 19” rack skall konsolen sitta i framkant på enheten.


FLX S och FLX M använder en konsol på varje sida av skåpet.

Tabell 5. Konsol

Bokstav

Förklaring

A

Konsol skjuts in nedifrån och upp.

B

Gem klickar i när konsol sitter korrekt.



Batterier - inkoppling

Inkoppling av batterier, 12 V

Batterikablage är monterat på moderkortet vid leverans. Bilder nedan visar endast hur kablage skall kopplas.

  • Placera batterierna i skåpet med batteripolerna utåt, mot skåpluckan.

  • Anslut batterikablaget till batteriet. Röd kabel på plus och svart kabel på minus.

  • Koppla bort nätspänningen (om möjligt) innan du byter batterier.

Tabell 6. Inkoppling av batterier

Nr

Förklaring

B1 +

Kopplas till + säkring

B1 -

Kopplas till - säkring och moderkort.

B2 +

Kopplas till + säkring och moderkort.

B2 -

Kopplas till - säkring.



Inkoppling av batterier, 24 V

Observera

Kontrollera batterispänning vid inkoppling. Innan installation skall spänningen på varje enskilt batteri mätas. Koppla aldrig ihop två batterier vars polspänning skiljer mer än 0,4 V. En för stor spänningsskillnad kan tyda på ett skadat batteri och leda till försämrad prestanda, batteriskador eller överhettning med risk för brand.

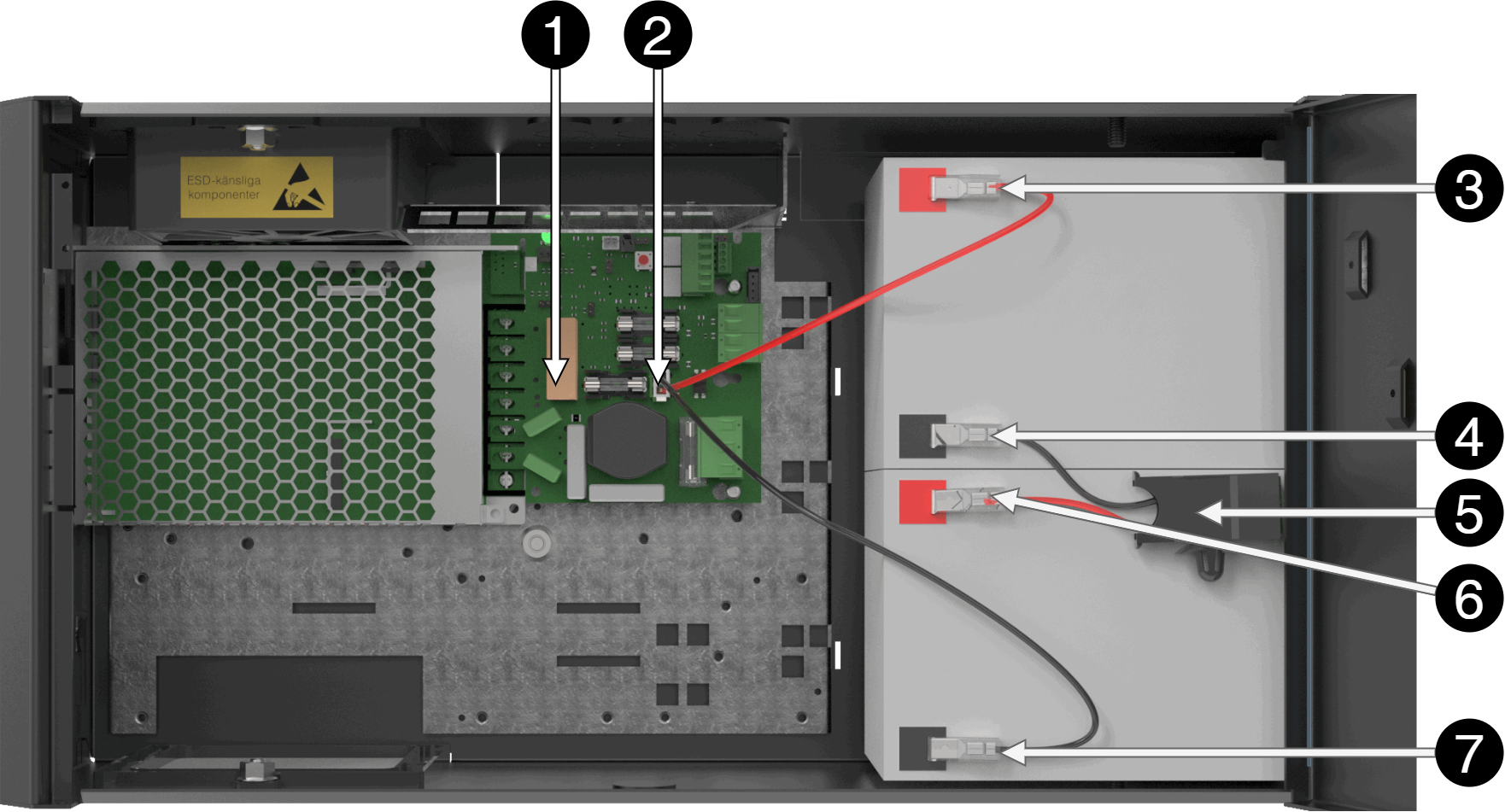

Figur 1. Moderkort kan skilja sig beroende på konfiguration men inkoppling av batterier sker på samma sätt.
Moderkort kan skilja sig beroende på konfiguration men inkoppling av batterier sker på samma sätt.

Notera att kort (4) skiljer sig från olika konfigurationer.



Tabell 7. Inkoppling av batterier.

Nr

Förklaring

1

Moderkort, varierar med konfiguration.

2

Batterikablar sitter på moderkort.

3

Flatstift, pluspol för batterikabel från 2.

4

Flatstiflt för minuspol kopplas till 5, batterisäkring.

5

Batterisäkring.

6

Flatstift för pluspol kopplas till 5, batterisäkring.

7

Flatstift, minuspol för batterikabel från 2.



CEO3-ECO

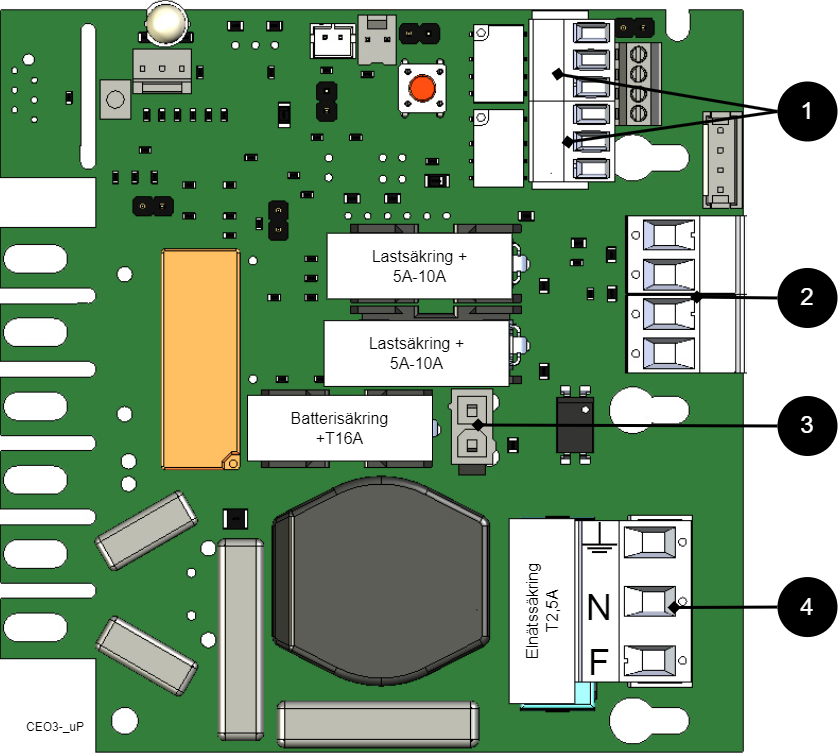

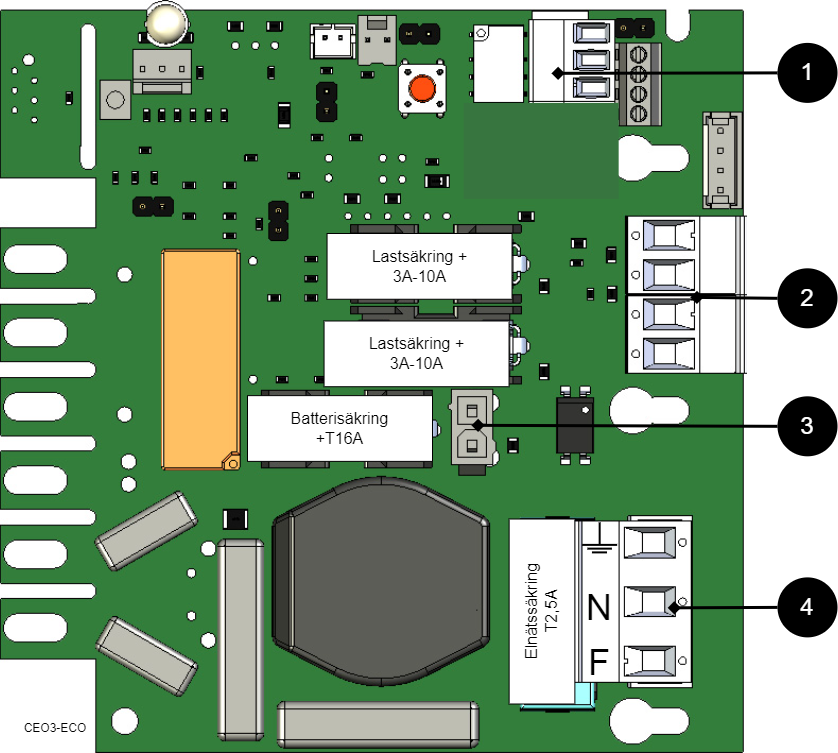

Moderkort beskrivning

Kortet har flera anslutningar, nedan beskrivs de som behövs för att koppla in enheten.

Driftsättning

För att minimera risken för fel som kan uppstå i samband med kortslutning skall anslutningar till moderkort ske i denna ordning[2].

Tabell 8. Anslut i denna ordning

Nr

Förklaring

1

Anslut larm.

2

Anslut last.

3

Anslut batterier.

4

Anslut elnät.



Anslut larm

Anslut larm på plint P3.

Tabell 9. Anslut larm P3

P3:4-6

Förklaring

Summalarm

P3:4

NC

P3:5

Com

P3:6

NO

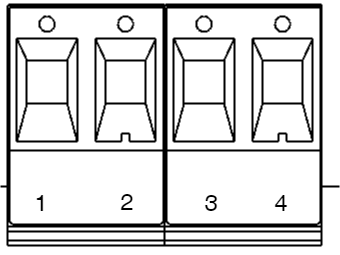

Anslut last

Tabell 10. Lastanslutningar

Nummer på kretskort

Förklaring

P2:1

Anslutning för last 1 +.

P2:2

Anslutning för last 1 -.

P2:3

Anslutning för last 2 +.

P2:4

Anslutning för last 2 -.



Maxström

Maxström får ej överskridas. Maxström står angiven på märkskylt på enheten.

Fara

Nätspänning skall vara frånkopplad vid arbete med skalade kablar. Det är installatörens ansvar att tillse att korrekt kompetens finns för inkoppling av 230 V AC till enheten. Maximal kabelarea är 4 mm2

Anslut elnät till moderkort med plint

Innan anslutning ska matningskretsen vara frånkopplad och spänningslös. Kontrollera att ledararea och kabeltyp uppfyller gällande installationsregler samt att dragavlastning och isolationsnivåer följer kraven för 230 V AC-installationer.

Efter anslutning ska samtliga skruvanslutningar kontrolleras och dras åt. Spänningssättning får endast ske efter att mekaniskt skydd, kåpor och kapsling har återmonterats och uppfyller beröringsskydd enligt EN 62368-1.

Säkra F och N med buntband.

Viktigt

Installation och anslutning av 230 V AC får endast utföras av behörig elinstallatör enligt SS 436 40 00.

Elnätskablage skall hållas åtskilt annat kablage för att undvika EMC-störningar.

Skyddsjorden (PE) ska anslutas till PE-plinten på moderkortet. Moderkortet jordas via sina monteringspunkter i kapslingen, vilket säkerställer korrekt potentialutjämning mellan kretskort och kapsling. Även locket är jordat genom jordkabel / jordfläta mellan lock och kapsling för att upprätthålla kontinuitet och EMC-funktion.

Kontrollera så att markeringen på kretskortet stämmer överens med kabelordningen på plinten.

Figur 2. Anslut elnät på moderkort
Anslut elnät på moderkort

Anslut elnätskablage på plint innan den sätts tillbaka på moderkort. Säkra F och N med buntband.



Tabell 11. Anslutningar elnät

Bokstav

Förklaring

L

Fas

N

Noll

PE

Skyddsjord



Styr larmgräns

Larmgräns = batterinivå där enheten skickar larm vid nätavbrott. Ingen larmindikering sker förrän batteriet når under angiven gräns i tabellen.

Säkringar

Tabell 13. Säkringar.

Enhet

Säkring

Typ

Förklaring

Samtliga

F1

T2,5A

Elnätssäkring

ECO 24V 10A FLX S

F2, F6

T10A

Lastsäkring +

Samtliga

F7

T16A

Batterisäkring



Varning för byte av säkringar (strömstyrka, A)

Skaderisk föreligger om säkring byts till en större än vad enheten levereras med. Säkringens funktion är att skydda ansluten last och dess lastkablage mot skada och brand. Det går inte att byta säkring till en större för att öka strömuttag.

Driftsättning - hur enheten skall startas

Driftsättning

För att minimera risken för fel som kan uppstå i samband med kortslutning skall anslutningar till moderkort ske i denna ordning[3].

Tabell 14. Anslut i denna ordning

Nr

Förklaring

1

Anslut larm.

2

Anslut last.

3

Anslut batterier.

4

Anslut elnät.



Tabell 15. Driftsättning - ordningen

Steg

Förklaring

1

Anslut kablar från moderkort till batteripoler.

2

Koppla in last, larm och andra anslutningar.

3

Anslut säkringshållare med säkring mellan batterier.

4

Koppla in elnät. Skruva fast elnätskabel i plint och sätt fast plint på moderkort.

5

Slå till nätspänning.



Enheten fungerar normalt då indikeringsdiod på skåpluckans/kretskort utsida lyser med fast grönt sken.

Det kan ta upp till 72 timmar innan batterier är fullt laddade.

Larm som visas på skåplucka / indikeringsdiod

I normalläge visar indikeringsdioden ett fast grönt sken.

Tabell 16. Larm som visas på skåplucka / indikeringsdiod.

Indikeringsdioden visar

Förklaring

Fast grönt sken

Normaldrift.

Fast rött sken

Underspänning, lyser rött vid nätavbrott tills dess att batterispänning sjunker under larmgräns.



Vid driftsatt system: Är indikeringsdioden släckt har djupurladdningsskydd trätt i kraft.

Produktblad - Tekniska data

Produktblad / tekniska data

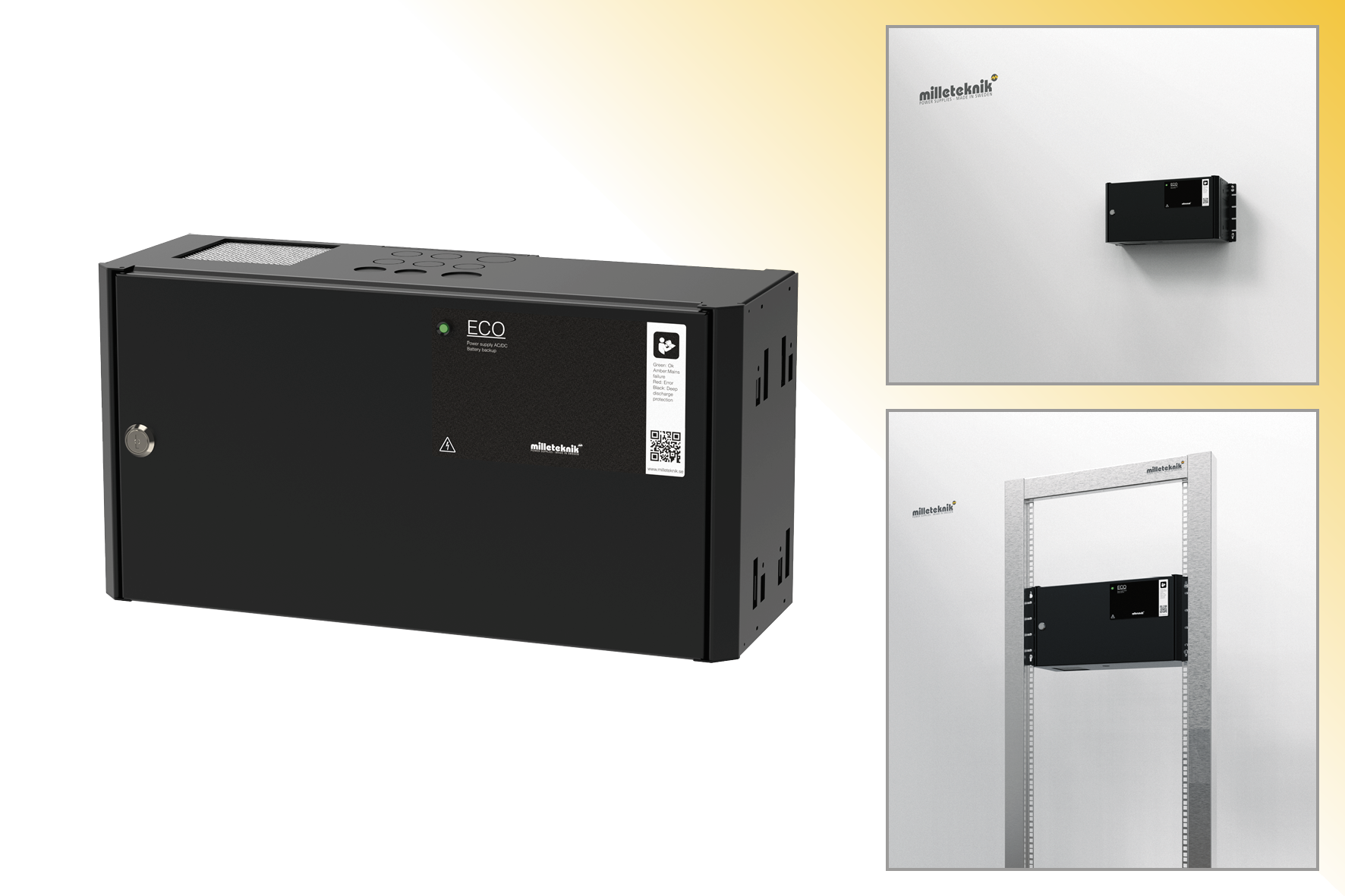

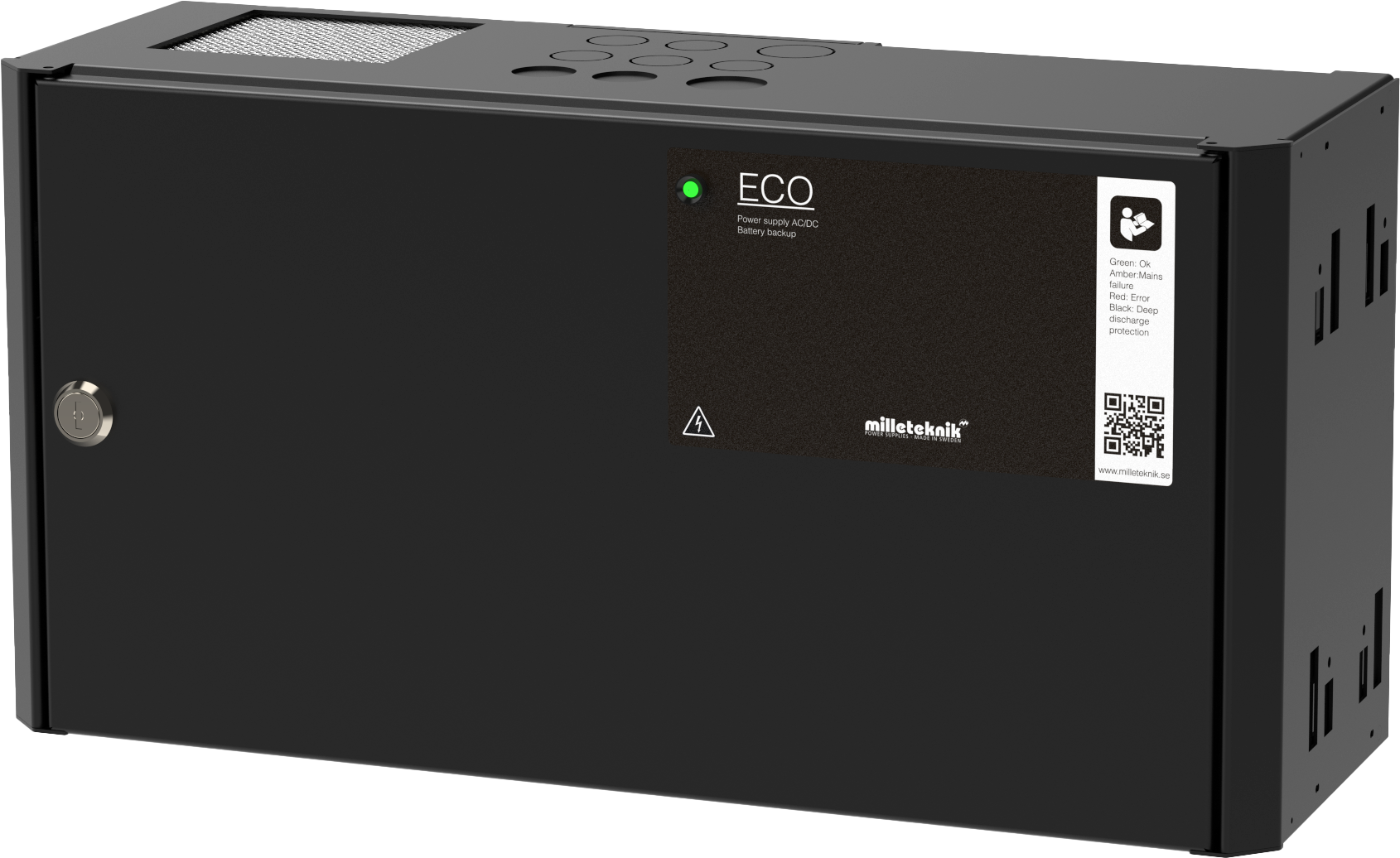

Figur 3. ECO FLX S
ECO FLX S

ECO FLX S finns för montering på vägg eller i 19" rack.



Tekniska specifikationer

Dessa tekniska specifikationer kan ändras utan föregående meddelande.

Produktidentifiering

Tabell 17. Benämning, artikelnummer och e-nummer.

Benämning

Artikelnummer

E-nummer

ECO 24V 10A FLX S

FS01C10224P100

52 136 46



Om

ECO-serien är driftsäkra och mindre batteribackuper för användning till passersystem, låssystem och annan last. Batteribackuperna har kontrollerad laddning (controlled charging) som förhindrar att batterier överladdas vilket förlänger dess livslängd betydligt.

Användningsområde

ECO strömförsörjer passersystem, låssystem och andra säkerhetsprodukter i en fastighet som drivs av 12 V DC eller 24 V DC. Likriktaren i strömförsörjningen omvandlar 230 V DC ner till 12 V DC eller 24 V DC. Batterier driver, exempelvis passersystemet, vidare när elnätet går ner. Lång livslängd, energieffektiv och support finns tillgänglig om något skulle krångla, nu eller om 10 år.

Larm

Enheten larmar för:

Underspänning/låg batterispänning.

Fast installation

Produkten är avsedd för fast installation. Installation skall utföras av behörig installatör.

Test av batteribackup innan installation av 230 V

Test, ”cold start” betyder att batteribackupen kan driftsättas med endast batterierna anslutna utan att batteribackupen är ansluten till 230 V. Detta är praktiskt om montören ej är behörig elektriker men ändå vill kunna prova systemet.

Regelverk och certifieringar

Krav som produkten uppfyller

Tabell 18. Produkten uppfyller följande krav.

EMC:

EMC Directive 2014/30/EU

El (LVD):

Low Voltage Directive 2014/35/EU

CE-märkning:

EC no. 765/2008

Maskindirektivet

Produkten ingår i elektriska system, omfattas av relevanta el- och säkerhetsdirektiv och är inte en maskin enligt Maskindirektivet (2006/42/EG).

Ekodesign

Milletekniks produkter är avsedda för professionell användning och omfattas därför inte direkt av ekodesignförordningen (EU 2019/1782). Eftersom vissa komponenter kan omfattas redovisar vi ändå relevant information där det är tillämpligt[a] för att ge våra kunder trygghet i sitt val.

[a] Standbyförbrukning och effekt.



Benämning

Verkningsgrad (%) [a]

Standby-förbrukning, typisk (W):

89 %

1,70 W

[a] Vid nominell last.

soptunna_atervinning.ai

Förväntad drifttid vid strömavbrott (nya batterier)

Systemspänning

Antal batterier

Batterityp

Last: 0,5 A

Last: 1 A

Last: 2 A

Last: 4 A

Last: 6 A

Last: 8 A

24 V

2 st.

7,2 Ah

12 h

5 h

2 h

1 h

30 min.

15 min.

24 V

2 st.

14 Ah

24 h

12 h

5 h

2 h

1 h

45 min.

Kretskort - Tekniska data

Tekniska data, moderkort: CEO3

Tabell 19. Styrkort, batteribackup

Info

Förklaring

Artikelbenämning

CEO3-ECO

Produktbeskrivning

CEO 3 är nästa generations kretskort för enklare batteribackuper. Avancerade funktioner som tidigare inte var möjliga i enklare batteribackuper är nu tillgängliga som standardutförande. CEO 3 är ett driftsäkert hjärta i enklare batteribackuper med färre komponenter än tidigare vilket minskar miljöpåverkan.

Mått

120 x 55 mm x 52 mm

Egenförbrukning

50 mA

Säkringar

Se tabell: Säkringar.

Utgångar

Utgång: två lastutgångar som är prioriterade lastutgångar (= alltid spänning).

Avsäkring

Lastutgång: + avsäkrad, se tabell

Maxlast

Maxlast är 10 A per lastutgång (T2A sitter monterat från fabrik) och kortets totala last får ej överstiga 16 A.

Larmutgängar

en

Larm

Underspänning, lyser rött vid nätavbrott tills dess att batterispänning sjunker under larmgräns.

Larm via

Larm på potentialfri reläkontakt. Potentialfri växling. Slutning CO/NO.

Indikering

Lysdiod som visar driftstatus, larm och fel.



Styr larmgräns med JU2
Styr larmgräns

Larmgräns = batterinivå där enheten skickar larm vid nätavbrott. Ingen larmindikering sker förrän batteriet når under angiven gräns i tabellen.

Säkringar
Tabell 21. Säkringar.

Enhet

Säkring

Typ

Förklaring

Samtliga

F1

T2,5A

Elnätssäkring

ECO 24V 10A FLX S

F2, F6

T10A

Lastsäkring +

Samtliga

F7

T16A

Batterisäkring



Varning för byte av säkringar (strömstyrka, A)

Skaderisk föreligger om säkring byts till en större än vad enheten levereras med. Säkringens funktion är att skydda ansluten last och dess lastkablage mot skada och brand. Det går inte att byta säkring till en större för att öka strömuttag.

Nätaggregat

Nätaggregat - Tekniska Data LRS-150-12

Sitter i:

Info

Förklaring

Utspänning

13,6 V

Utström

0 A - 12,5 A

Utspänning, ripple

150 mVp-p

Överspänning

13,8 V - 16,2 V

Utspänning återuppladdning, ripple/strömbegränsning

Mindre än 0,6 Vp-p

Verkningsgrad

87,5 %

Strömbegränsning

110 % - 140 %

Konstantspänning

+/- 0,5 %

Reglernoggrannhet

* / - 1,0 %

Ingångsström (230 V)

1,7 A

Nätspänningsfrekvens

47 Hz- 63 Hz

Nätspänning

230 V AC - 240 V AC

Märkeffekt

150 W

Temperaturområde

-30°C - +70°C

Luftfuktighetsområde

20 % - 90 % RH icke kondenserade

Nätaggregat - Tekniska Data LRS-150-24

Sitter i:

Info

Förklaring

Utspänning

27,3 V AC

Utström:

0 A - 6,5 A

Utspänning, ripple

200 mVp-p

Överspänning

28,8 V - 33,6 V

Utspänning återuppladdning, ripple/strömbegränsning

Mindre än 0,6 Vp-p

Verkningsgrad

89 %

Strömbegränsning

110 % - 140 %

Konstantspänning

+/- 0,5 %

Reglernoggrannhet

+ / - 1,0 %

Ingångsström (230 V AC)

Max 1,7 A

Nätspänningsfrekvens

47 Hz- 63 Hz

Nätspänning

230 V AC +/- 10%

Märkeffekt

156 W

Temperaturområde

-30°C - +70°C

Luftfuktighetsområde

20 % - 90 % RH icke kondenserade

Nätaggregat - Tekniska Data RSP-320-24

Sitter i:

ECO 24V 10A FLX S

Info

Förklaring

Utspänning

27,3 V

Utström

0 A - 13,4 A

Utspänning, ripple

150 mVp-p

Överspänning

27,6 V - 32,4 V

Utspänning återuppladdning, ripple/strömbegränsning

Mindre än 1,2 Vp-p

Verkningsgrad

89 %

Strömbegränsning

105 % - 135 %

Konstantspänning

+/- 0,5 %

Reglernoggrannhet

+/- 1,0 %

Ingångsström (230 V)

2 A

Nätspänningsfrekvens

47 Hz- 63 Hz

Nätspänning

230 V AC - 240 V AC

Märkeffekt

321,6 W

Temperaturområde

-30°C - +70°C

Luftfuktighetsområde

20 % - 90 % RH icke kondenserade

Tekniska data kapsling

Kapslingar - Tekniska Data FLX S

Info

Förklaring

Namn

FLX S

Kapslingsklass

IP 32

Mått

Höjd: 222 mm, bred 437 mm, djup 145 mm

Höjdenheter

5 HE

Montering

Vägg eller 19" rack

Omgivningstemperatur

+5 °C - +40 °C. För bästa batteri-livslängd: +15 °C till +25 °C.

Omgivning

Miljöklass 1, inomhus. 20% ~ 90% relativ fuktighet

Material

Pulverlackerad plåt

Färg

Svart

Kabelgenomföringar, antal

4

Batterier som får plats

2 stycken 7,2 Ah.

4 stycken 7,2 Ah.

Fläkt

Ja

Länkar

Produkter är föremål för uppdateringar, du hittar alltid den senaste informationen på www.milleteknik.se.

ECO

Garanti, support, tillverkningsland och ursprungsland

Garanti

Produkten har två års garanti, från inköpsdatum (om inget annat avtalats). Kostnadsfri support under garantitiden nås på support@milleteknik.se eller telefon, +46 31-34 00 230. Ersättning för res- och eller arbetstid i samband med lokalisering av fel, installerande av reparerad eller utbytt vara ingår ej i garantin. Kontakta Milleteknik för mer information. Milleteknik ger support under produktens livslängd, dock som längst 10 år efter inköpsdatum. Byte till likvärdig produkt kan förekomma om Milleteknik bedömer att reparation inte är möjlig. Kostnader för support tillkommer efter det att garantitiden har gått ut.

CE-märkning

På varje produkt sitter en CE-etikett med information om produkten och kontaktuppgifter till tillverkare. Saknar du något eller behöver mer information då skall du främst vända dig till återförsäljare som också skall kunna svara på frågor om garanti och support. Du kan alltid vända dig till tillverkaren om du har frågor om produktens prestanda.


Support

Behöver du hjälp med installation eller inkoppling?

Du hittar svar på många frågor på: www.milleteknik.se/support

Telefon: 031- 340 02 30, e-post: support@milleteknik.se.

Support har öppet: måndag-torsdag 08:00-16:00, fredagar 08:00-15:00. Stängt 11:30-13:15.

Reservdelar

Kontakta support för frågor om reservdelar.

Support efter garantitiden

Milleteknik ger support under produktens livslängd, dock som längst 10 år efter inköpsdatum. Byte till likvärdig produkt kan förekomma om tillverkare bedömer att reparation inte är möjlig. Kostnader för support tillkommer efter det att garantitiden har gått ut.

Frågor om produkters prestanda?

Telefon till försäljning: 031- 340 02 30, e-post: sales@milleteknik.se

Kontakta oss

Milleteknik AB

Ögärdesvägen 8 B

433 30 Partille

Sverige

+46 31-34 00 230

www.milleteknik.se

Tillverkningsland

Sverige

Tillverkare

Designad och producerad av Milleteknik AB

Batterier

Batterier ingår ej

Batterier säljs separat.

7,2 Ah, 12 V AGM-batteri

Passar i

Antal batterier

Batterityp

V

Ah

Underhållsfritt AGM, blysyra-batteri.

12 V

7,2 Ah

Tabell 22. 10+ Design life* batteri

Artikelnummer

E-nummer

Artikelnamn

Terminal

Mått. Höjd, bredd, djup

Vikt per styck

Fabrikat

MT113-12V07-01

5230536

UPLUS 12V 7,2Ah 10+ Design life batteri

Flatstift 6,3 mm

151 x 65 x 100 mm.

2,4 kg

UPLUS



14 Ah, 12 V AGM-batteri

Passar i

Antal batterier

Batterityp

V

Ah

Underhållsfritt AGM, blysyra-batteri.

12 V

14 Ah

Tabell 23. 10+ Design life* batteri

Artikelnummer

E-nummer

Artikelnamn

Terminal

Mått. Höjd, bredd, djup

Vikt per styck

Fabrikat

MT113-12V14-01

5230537

UPLUS 12V 14Ah 10+ Design life batteri

Flatstift 6,3 mm

151x98x101 mm

4,2 kg

UPLUS



Reservdrifttider - översikt

Tabellen visar beräknad och förväntad reservdrifttid vid olika belastningar på batteribackupen.

Viktigt

Detta är en vägledning och alla tider är ungefärliga och kan avvika från faktiskt tider. Last, temperatur och andra faktorer spelar in varför exakt tid ej kan lämnas.

Gäller nya batterier.

Strömstyrka och batterier varierar med konfiguration, kontrollera om konfigurationen klarar batterier och strömstyrka.

Tabell 24. Reservdrifttider 24 V enheter - utan batteribox

Medelström

7,2 Ah

14 Ah

28 Ah

45 Ah

Belastning

Reservdrifttid (ca), minuter

0,5 A

450

820

1650

2350

1 A

260

485

970

1460

2 A

150

280

560

920

4 A

90

165

335

550

6 A

67

125

245

405

8 A

57

105

210

350

10 A

44

80

160

270

12 A

38

70

140

235

14 A

33

60

120

200

16 A

28

50

100

170

18 A

25

45

89

150

20 A

23

42

84

142



Tabell 25. Reservdrifttider 24 V enheter - med batteribox, 28 Ah - 70 Ah

Medelström

28 Ah

42 Ah

65 Ah

70 Ah

-

4 batterier

(14 Ah)

6 batterier

(14 Ah)

4 batterier

(20Ah + 45 Ah)

10 batterier

(7 Ah)

Belastning

Reservdrifttid (ca), minuter

0,5 A

1650

2090

5574

3440

1 A

970

865

3252

2118

2 A

560

815

1770

1329

4 A

335

490

930

864

6 A

245

360

600

605

8 A

210

310

426

544

10 A

160

240

342

414

12 A

140

210

270

363

14 A

120

180

234

311

16 A

100

150

204

286

18 A

90

130

150

254

20 A

84

126

138

241



Med reservation för felskrivningar.

Underhåll

Systemet, med undantag för fläkt och batterier, är underhållsfritt vid installation i inomhusmiljö.

Kontrollera fläkten årligen. Fläkten skall rotera problemfritt utan missljud. Rengör fläkten ifrån damm och smuts. Fläkten skall bytas om den inte roterar problemfritt eller är så smutsig att den inte kan rengöras helt. Om fläkten inte fungera bra kommer luftflödet i enheten att hindras vilket leder till att värmen ökar i kapslingen, vilket kan leda till att batterikapaciteten försämras och att bytesintervall på batterier avsevärt förkortas.

Batteribyte

  • Bryt, om möjligt, nätspänning vid batteribyte.

  • Koppla bort batterikablar. Notera hur batterikablar är monterade innan de avlägsnas.

  • Tag bort batterisäkring mellan batterier.

  • Sätt fast de nya batterierna.

  • Anslut batterikablarna på samma sätt som tidigare.

  • Sätt fast batterisäkring mellan batterier.

  • Slå till nätspänning. Eventuellt kan indikeringsdioden lysa för låg batterispänning / nätbortfall tills batterier är laddade. Det kan ta upp till 72 timmar innan batterierna är fulladdade.

  • Mät batterispänning. Testa systemet genom att kortvarigt koppla bort nätspänning, (= lasten skall drivas vidare av batterierna), och därefter slå till nätspänningen igen.

Underhållsschema batterier

Underhållsschemat för batterier gäller fabrikat UPLUS och med följande seriebenämningar: US, USL och USF. För skötselanvisningar se separat underhållsschema på www.milleteknik.se.

Tabell 26. Batteribyte

Seriebeckning

Batteriyp

Byt batteri efter*

XLT

3-5 års

2-3 år

US

6-9 års

3-5 år

USL

10-12 års

5-7 år

USF

12 års

8-10 år

* batteriets livslängd beror främst på omgivningstemperatur och laddström. Ett AGM batteri skall aldrig laddas med mer (ström) än 30 % av dess märkkapacitet. Batterier kommer att laddas fullt, men klarar inte av att laddas med samma spänning som batterier ger ut.



Tabell 27. Laddspänningar

Laddspänning från nätaggregat

12 V enheter

24 V enheter

48 V enheter

Minsta laddspänning

13,6 V

27,2 V

54,4 V

Högsta laddspänning

13,7 V

27,4 V

54,8 V

Tolerans

+/- 0,5%

+/- 0,5%

+/- 0,5%



Tabell 28. Polspänning

Polspänning

Efter 15 minuters vila efter laddning.

Minsta polspänning

12,9 V

Högsta tillåten skillnad mellan batteripar

0,5 V

Nytt batteri med polspänning under 12,0 V är defekt och skall reklameras till leverantör.



Tabell 29. Omgivningstemperatur för batterier

Temperatur i batteribackup

Temperatur

Lägsta

15 °C

Rekommenderad

20 °C - 25 °C

Högsta

32 °C

Garanti gäller endast om temperaturen ligger inom dessa nivåer.



Installationskontroll batterier

  1. Kontrollera att batteriet är helt och rent och att polerna är fria från korrosion.

  2. Kontrollera och notera temperaturen i batteriutrymmet.

  3. Kontrollera polspänningen på varje batteri före installation. Om differensen mellan enskilda batterierna överstiger 0,3 V bör batterislingan utjämningsladdas i samband med installation. Om något batteri har en polspänning som understiger 12 V skall detta batteri bytas mot ett nytt batteri och reklameras till leverantör.

  4. Kontrollera laddspänningen. Se tabell: Laddspänningar.

Årskontroll

  1. Kontrollera att batteriet är helt och rent och att polerna är fria från korrosion. Om det finns korrosion på polerna: Kontrollera att batteriet inte läcker syra. Koppla från batterier, rengör sedan polerna och anslut batteriet igen. Smörj sedan med batteripolfett över ansluten pol.

  2. Kontrollera och notera temperaturen i batteriutrymmet.

  3. Kontrollera och notera medelströmmen.

  4. Kontrollera att alla anslutningar är ordentligt fastsatta och att inget glapp förekommer.

  5. Kontrollera att fläkt (om enheter har fläkt) fungerar felfritt. Rengör fläkten vid behov. Fläkt skall bytas efter 5-8 år.

  6. Kontrollera laddspänningen genom att mäta med multimeter på batterierna.

  7. Koppla bort batterier och låt batterierna vila i 10-15 minuter. Mät sedan polspänningen på varje batteri. koppla tillbaka batterier.

Adress och kontaktuppgifter

Milleteknik AB

Ögärdesvägen 8 B

433 30 Partille

Sverige

031-340 02 30

info@milleteknik.se

www.milleteknik.se



[1] Översättning på annat språk än svenska är endast vägledande och ej säkert granskade. Översättning skall alltid kontrolleras mot det svenska originalet för att säkerställa korrekt information.

[2] Kort kan skilja sig något beroende på konfiguration.

[3] Kort kan skilja sig något beroende på konfiguration.
