Installasjon og igangkjøring
Instruksjoner for installasjon og igangkjøring.
Produktidentifikasjon
Betegnelse | Varenr. | E-nummer (SE) |
|---|---|---|
PoE-bryter 8p PS UT S | PL02P00048P050P-UTS | 51 73 418 |
PoE produktblad / tekniske data
Hvis

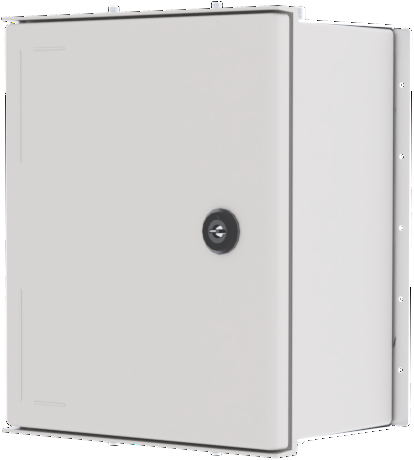

PoE-bryter 8p PS UT S er en strømforsyning med PoE-bryter for utendørs bruk. Bygget for å tåle nordiske forhold - sommer som vinter. Produktet er forskjellig fra innendørs batteribackup fra Milleteknik og noen funksjoner er lagt til og
Revisjoner og om dette dokumentets utgave
Gjeldende og nyeste utgave av dette dokumentet er tilgjengelig på www.milleteknik.se.
Dette dokumentets gyldighet kan ikke garanteres da ny utgave publiseres uten forvarsel.
Originalinstruksjoner: Svensk.[1].
Bruksanvisning, tekniske data og oversettelser av disse kan inneholde feil. Det er alltid installatørens ansvar å påse at produktet installeres på en sikker måte.
Symboler
Symboler | Navn | Forklaring |
|---|---|---|
 | Advarsel | Fare for elektrisk støt, feil installasjon eller varme overflater. Vises i noen manualer |
 | Legg merke til | Brukes til tilleggsinformasjon som tydeliggjør teksten. |
 | Forsiktighet/Viktig | Indikerer risikoen for skade på utstyret eller funksjonsfeil. Brukes også til informasjon som er viktig, men ikke sikkerhetsrelatert. |
 | Tips | Viser praktiske råd eller snarveier for installasjon, drift eller service. |
 | CE-merking | Produktet er i samsvar med gjeldende EU-direktiver og harmoniserte standarder. |
 | Les håndboken | Les bruksanvisningen før installasjon og service. |
 | Må ikke kastes i husholdningsavfall | Produktet er omfattet av WEEE-direktivet og må ikke kastes sammen med husholdningsavfall, det må resirkuleres og leveres til et resirkuleringssenter. |
 | Resirkulering | Emballasje, produkter og andre materialer som ikke inneholder elektronikk, må resirkuleres i samsvar med lokale miljøforskrifter. |
Installasjon — generell informasjon
Installasjonen skal utføres av en faglært elektriker i samsvar med gjeldende nasjonale regler for elektrisk installasjon.
Produktet er av beskyttelsesklasse I og må kobles til en jordet 230 V vekselstrømskrets.
Den faste installasjonen skal ha en hovedbryter i henhold til IEC 60947-1. Bryteren skal være lett tilgjengelig og tydelig merket med sin funksjon.
Tilførselskabelens areal skal være minst 1,0 mm² og utstyrt med sikring T 2,5 A (stiv) eller tilsvarende.
AC- og lavspenningskabler må ikke trekkes sammen. Hold kabelrenner eller bunter adskilt.
Kontroller at beskyttelsesjord (PE) er riktig tilkoblet før du slår på spenningen.
Sørg for fri luftsirkulasjon rundt kabinettet minst 100 mm, med mindre annet er spesifisert. Ventilasjonsåpninger må ikke dekkes.
Produktet er beregnet for utendørs installasjon.
Disse generelle kravene gjelder for alle Milleteknik-produkter med 230 V nettforbindelse.
Krav til hovedbryter, sikring og kabeltverrsnitt
For å oppfylle gjeldende elektriske sikkerhetskrav, skal installasjonen være utstyrt med en hovedbryter i henhold til IEC 60947-1.
Komponent | Krav |
|---|---|
Hovedbryter | En hovedbryter i henhold til IEC 60947-1 skal være inkludert i installasjonen og være lett tilgjengelig. Separert fase (L) og nøytral (N). |
Sikring | Tilførselskretsen skal beskyttes av en sikring eller automatisk sikring med nominell strøm i henhold til produktspesifikasjonen. Se enhetens typeskilt. |
sikringer | Godkjent type i henhold til IEC 60127. |
Kabeltverrsnitt (230 V) | Minst 1,0 mm2 |
Kabellengde | Ved lengre ledninger bør spenningsfall tas i betraktning slik at driftsspenningen ikke faller under 230 V ± 10% ved enheten. |
Strekkavlastning | Alle kabler skal være korrekt avlastet, og dragavlastningen skal kontrolleres før enheten spenningssettes. |
Disse kravene gjelder for alle Milleteknik-produkter med 230 V nettforbindelse.
Innkapsling
Generelle monteringsanvisninger
Utendørs montering på stang
Produktet er beregnet for montering på en stolpe med skinner eller tilsvarende festedeler.
Kabinett som skal monteres vertikal.
For god ventilasjon bør det være minst 100 mm ledig plass rundt kabinettet.
Bruk skinner og festemidler som er kompatible med vekten og monteringsmønsteret til produktet.
Monter skinnene i produktet før du installerer stolpebrakettene eller rørklemmene.
Plasser rørklemmer eller tilsvarende festedeler rundt stolpen og koble dem til monteringspunktene på skinnene.
Kontroller at produktet er justert og montert i vertikal stilling før du strammer.
Diameteren og materialet til stolpen skal være egnet for den valgte typen festedetaljer.
Stram alle skruer og muttere i henhold til anbefalingene fra festedetaljene.
Forsikre deg om at produktet er godt festet og ikke kan rotere eller gli på stolpen etter montering.
Kabeltilkoblinger skal orienteres nedover eller i henhold til produktets spesifikke installasjonsinstruksjoner.
Unngå steder der vann kan strømme direkte på kabinettet fra overflater over.
Unngå plassering i direkte sollys eller i nærheten av varmekilder.
Installasjonen skal utføres i samsvar med gjeldende installasjonsregler og av en kompetent installatør.
Montering
Bruk egnede skruer for montering på vegg eller i 19" rack. Skruer for montering på vegg eller i rack inngår ikke.
For veggmontering i betong må betongskruer brukes. For rackmontering brukes M6 med kurvmutter
Skruelengden skal justeres i henhold til veggmateriale og belastning. Den angitte skruelengden er den minste tillatte lengden
Monteringshull, avstand og ø.
Monteringsalternativer og tilbehør
å sikre en jevn installasjon tilbyr vi flere tilpassede fester for våre UT-seriekabinetter (S, M og L). I matrisen nedenfor ser du hvilke alternativer som er kompatible
Vær oppmerksom på at veggfeste alltid er inkludert som standard med alle modeller. For stolpmontering eller behov for ekstra solbeskyttelse, kreves separate valgfrie sett
Innkapsling | Veggbrakett | Stangbrakett | Solbeskyttelse | Kamera- og stangmontering (kommer) | Høyttalerbrakett |
|---|---|---|---|---|---|
UT S | Inkludert | Stangmonteringssett for UT S og UT M | Solskjoldsett | Ikke mulig | Ikke mulig |
Tilbehør | Innkapsling |
|---|---|
Stangmonteringssett for UT S og UT M | UT S og UT M |
Solskjoldsett | UT S, UT M og UT L |
Montering på stang
Montering på stang
Se komponentoversikt for skrue, mutter, skiver og avstandsstykker.
Nei. | Forklaring |
|---|---|
1 | Festeplate. |
2 | Teller. |
3 | U-bolt. |
Sett sammen i denne rekkefølgen:
Plasser monteringsplatene (3) på de øvre og nedre festepunktene på kabinettet og fest dem lett med skruene som følger med. Ikke stram til slutt ennå.
Før den nedre U-bolten (2) rundt stolpen og gjennom hullene i den nedre monteringsplaten. Installer skiver og muttere. Stram lett.
Før den øvre U-bolten (2) rundt stolpen og gjennom hullene i den øvre monteringsplaten. Installer skiver og muttere
Juster posisjonen til kabinettet slik at det er loddet og sentrert mot stolpen.
Stram alle muttere i rekkefølge: - nedre U-bolt - øvre U-bolt - skruer til monteringsplatene
Kontroller vedlegget ved å legge kabinettet lett fremover/bakover for å sikre stabil montering.
Komponentoversikt
Komponentoversikt Monteringssett
Nei. | Forklaring | Størrelsen | Nummer |
|---|---|---|---|
1 | Festeplate | 125 mm | 2 |
2 | U-bolt for stang | - | 2 |
3 | Skiver og muttere | - | 2 |
4,7 | Nøtter | M10 | 4 |
5 | Nøtter | M6LM | 8 |
6 | Avstand | Ø 36 mm, dybde 20 mm | 4 |
8 | vaskemaskin | 10 (5x20x2) | 4 |
Komponentoversikt
Brev | Forklaring |
|---|---|
A | Kabelgjennomføringer. |
B | Dør. |
C | Lås. |
D | Plugging/lynbeskyttelseskort. |
E | Poe-kort. |
F | Strømforsyninger. |
G | Brakett på baksiden. |
H | Festeskrue. |

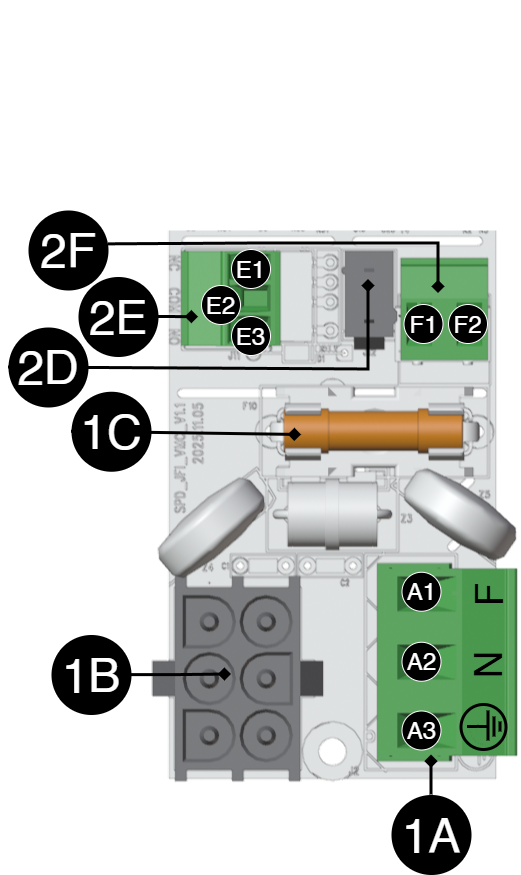

Kort beskrivelse 230 V plugg inn, 24 V DC ut og lynbeskyttelse
Betegnelse | Forklaring | |
|---|---|---|
1A | Tilkobling 230 V AC inngående. | |
A1 | Fase (F) | |
A2 | Nøytral (N) | |
A3 | Jord (PE) | |
1B | Tilkobling til strømforsyning. | |
1C | Nettsikring. | |
Betegnelse | Forklaring | |
|---|---|---|
2D | 24 V DC strømforsyning fra strømforsyning. | |
2e | Alarmer | |
E1 | N.C. | |
E2 | COM | |
E3 | OSS | |
2F | 24 V ut. | |
F1 | - | |
F2 | + | |
Slå på strømforsyningen
230 V er koblet til terminal 1A.

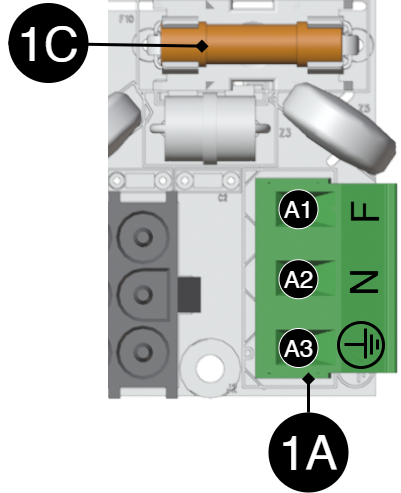

Koble til forsyningsspenning, 230 V AC
Forsyningsspenningen er koblet til terminalblokken.
Betegnelse | Forklaring | |
|---|---|---|
1A | Tilkobling 230 V AC inngående. | |
A1 | Fase (F) | |
A2 | Nøytral (N) | |
A3 | Jord (PE) | |
1C | Nettsikring. | |

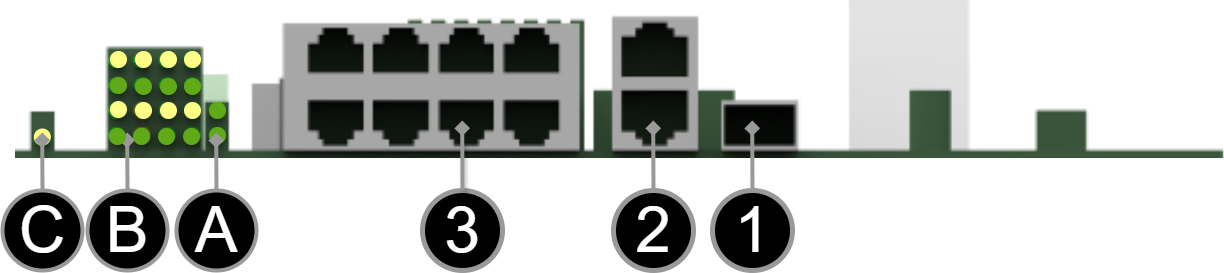

Kort beskrivelse av PoE-bryteren
[sv] Notera att bilden kan vara vänd
Nummer/bokstav | Forklaring |
|---|---|
1 | SFP-port. |
2 | 2 stk. RJ-45-porter for data, ikke-PoE, (ikke drevet) |
3 | 8 stk. RJ-45-drevne porter for tilkobling av |
A | Indikasjon, grønn LED. Dette er bare en indikasjon på dataoverføring gjennom porten og ikke statusen til den tilkoblede enheten. Denne indikasjonen er for de to RJ-45-portene, (2), som ikke er PoE-matet |
B | Indikasjon, gul LED lyser når PoE-enheten er koblet til. Dette er bare en indikasjon på at porten er tilkoblet og ikke statusen til den tilkoblede enheten. Lyser grønt når du overfører data. Denne indikasjonen gjelder for PoE-matede RJ-45-porter (3). |
C | Lyser gult når kortet er aktivert. |
Slik får du tilgang til programvaren i PoE-svitsj
Slik får du tilgang til programvaren i PoE Switch
Denne delen viser hvordan du logger på bryterens konfigurasjonswebside.
For å konfigurere programvaren i bryteren, må riktig IP-adresse settes på datamaskinen.
Tilgang til bryterens programvare er gjennom en nettleser (som: Chrome, Edge, Firefox, etc.).
Følg trinnene for å få tilgang til bryterens innstillinger.
Notat
Innstillingene som vises er innstillinger for PC, (Windows 7 - Windows 11). Windows og navn kan variere mellom ulike versjoner av Windows. Vi kan dessverre ikke gi støtte for innstillinger på datamaskinen din.
Notat
Adresse til bryteren (fabrikkinnstilling): 192.168.2.1
Passord (fabrikkinnstilling): admin
Notat
Adressen til PoE-svitsjen er: 192.168.2.1 og brukernavn og passord er: admin/admin
Åpne innstillinger og gå til Nettverk og Internett -> Avanserte nettverksinnstillinger. Åpne flere nettverkskortalternativer.
Et nettverkstilkoblingsvindu vises som viser alle tilgjengelige nettverkstilkoblinger på datamaskinen. Dobbeltklikk på nettverkstilkoblingen du bruker for å koble til bryteren.
Ethernet-statusvinduet vises. Klikk på knappen Kjennetegn som vist i figuren nedenfor.
Dobbeltklikk på: Internet Protocol Version 4 (TCP / IPv4).
Still inn datamaskinens IP-adresse og nettverksmaske som vist i figuren nedenfor. Som standard er produktets IP-adressen er 192.168.2.1. Du kan angi hvilken som helst IP-adresse så lenge den ikke er den samme som svitsjens IP-adresse og er i samme nettverkssegment som svitsjens IP-adresse. Trykk på OK for å bruke TCP/IPv4-innstillingene du nettopp har laget. Nå kan du koble til bryteren din ved hjelp av en nettleser (Chrome, Edge eller Firefox).
Koble en RJ-45-kabel mellom datamaskinen og PoE-svitsjen.
Logg inn på bryteren
Notat
Adresse til bryteren (fabrikkinnstilling): 192.168.2.1
Passord (fabrikkinnstilling): admin
Notat
Hvis du får en advarsel om at siden ikke er sikker/forbindelsen ikke er privat, klikk "avansert" og deretter "fortsett".
Start nettleseren på datamaskinen.
Logg på PoE-svitsj.
Tabell 15. Logg inn på bryteren.Tall
Forklaring
1
IP-adressen til PoE-svitsjen: 192.168.2.1
2
Passord: admin
3
Søk = Ok
4
Meny i PoE-bryteren
Konfigurasjon
System, konfigurasjon
Bokstav, tall | Forklaring |
|---|---|
A | Konfigurasjonsside for PoE-svitsjsystem |
A.1 | Kryss av her hvis du skal bruke DHCP, se advarsel nedenfor. |
A.2 | Endrer standard passord fra fabrikken (admin). |
A.3 | Hvis du har gjort noen endringer, må du klikke "Bruk" for å lagre endringene. |
Porter, konfigurasjon
Bokstav, tall | Forklaring |
|---|---|
B | Porter |
B.1 | Denne innstillingen trenger normalt ikke å endres. Velg hastigheten på PoE-svitsjens porter. |
B.2 | Denne innstillingen trenger normalt ikke å endres. |
VLAN-konfigurasjon
C: Konfigurasjon av virtuelt LAN.
Aggregering, konfigurasjon
D: Lastbalansering mellom portene.
IGMP Snooping, konfigurasjon
E: Bryter som styrer mottak.
Speiling, konfigurasjon
F: Speiling av porter.
LLDP-konfigurasjon
Bokstav, tall | Forklaring |
|---|---|
G | LLDP står for "Link Layer Discovery Protocol", som er en nettverksprotokollstandard som brukes til å oppdage og kommunisere informasjon om nettverksenheter koblet til det samme Ethernet-nettverket. Protokollen lar enheter som brytere og rutere sende og motta meldinger som inneholder informasjon om enhetens identifikasjon, muligheter og tilkoblingstopologi. |
G.1 | RX og TX er forkortelser som brukes i elektronikk, kommunikasjon og datanettverk for å indikere retningen på dataflyten mellom enheter. RX: Forkortelsen "RX" står for "Receive" eller "Reception". Det indikerer at enheten mottar data eller signaler fra en annen enhet. Når en enhet har en RX-inngang, betyr det at den er designet for å motta data eller informasjon fra en sendeenhet. TX: Forkortelsen "TX" står for "Transmit" eller "Transmission". Det indikerer at enheten overfører data eller signaler til en annen enhet. Hvis en enhet har en TX-utgang, betyr det at den er designet for å overføre data eller informasjon til en mottakerenhet. Disse forkortelsene er spesielt vanlige når det kommer til datakommunikasjon, for eksempel i sammenheng med nettverkskabler hvor det er spesifikke RX- og TX-ledninger som tillater toveiskommunikasjon mellom enheter. |
QoS, konfigurasjon
Bokstav, tall | Forklaring |
|---|---|
H | QoS gir ulik nettverkstrafikk ulik prioritet, og bidrar til å sikre at viktige tjenester leveres med tilstrekkelig båndbredde og minimal forsinkelse selv når nettverket er under belastning. |
H.1 | Angir om QoS er aktiv. |
PoE, konfigurasjon
Bokstav, tall | Forklaring |
|---|---|
I | Strøm over Ethernet |
I.1 | Slår PoE-funksjon/port på eller av. Husk å trykke "Apply" for å lagre endringer. |
Overvåking
Statistikk, oversikt
Bokstav, tall | Forklaring |
|---|---|
J | Statistikk, oversikt |
J.1 | Trafikk per havn. |
Statistikk, detaljert
Bokstav, tall | Forklaring |
|---|---|
K | Detaljert statistikk |
K.1 | Velg port du vil ha statistikk for. |
IGMP-status
L: Status for IGMP
LLDP-statistikk
M: LLDP-statistikk
LLDP-tabell
N: LLDP-oversikt.
Ping
Bokstav, tall | Forklaring |
|---|---|
O | Ping |
O.1 | Skriv inn adresse for å teste tilkobling og responstid. |
Vedlikehold
Start på nytt
Advarsel
Omstart gjøres med PoE-bryter, batteribackup startes ikke på nytt. Ved omstart vil tilkoblede enheter miste forbindelsen. Alarmen kan settes til batteribackup, men den forsvinner når PoE-bryteren er på igjen.
Bokstav, tall | Forklaring |
|---|---|
P | Starter PoE-bryteren på nytt. |
S.1 | Velg "Ja" for å starte bryteren på nytt. |
Fabrikkinnstilt
Advarsel
Fabrikkinnstilling gjøres med PoE-bryter. Batterisikkerhetskopiering er ikke gjenopprettet. Ved tilbakestilling vil tilkoblede enheter miste forbindelsen. Alarmen kan settes til batteribackup, men den forsvinner når PoE-bryteren er på igjen.
Fabrikkinnstilling av bryteren bare gjøres fra programvarens (dette) grensesnitt.
Anbefaling: Behold IP-adresse 192.168.2.1 og noter passord.
Viktig
Under en tilbakestilling av fabrikken går alle innstillinger, inkludert IP-innstillinger, tapt. Lagre konfigurasjonen før fabrikktilbakestilling. Se Last opp ny programvare
Bokstav, tall | Forklaring |
|---|---|
Q | Tilbakestill PoE-bryteren til fabrikk. |
Q.1 | Velg "Ja" for å tilbakestille PoE-bryteren til fabrikk. |
Last opp ny programvare
Advarsel
Bruk kun programvare du har mottatt fra Milletekniks support. Milleteknik påtar seg intet ansvar for programvare eller konsekvenser som skade på enheten eller periferutstyr eller annen skade som kan oppstå ved opplasting av ikke-godkjent programvare.
Bokstav, tall | Forklaring |
|---|---|
R | Last opp ny programvare til Switch. |
R.1 | Naviger til stedet på datamaskinen der du lagret filen. |
R.2 | Klikk "Last opp" for å laste opp programvaren. |
Last og lagre konfigurasjonsfilen
Bokstav, tall | Forklaring | ||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
S | Last opp eller last ned bryterens konfigurasjon. | ||||||||||||||||||||||||||||||||||||||||||||||||
S.1 | Velg ny konfigurasjonsfil. | ||||||||||||||||||||||||||||||||||||||||||||||||
S.2 | Last opp ny konfigurasjonsfil. | ||||||||||||||||||||||||||||||||||||||||||||||||
S.3 | Last ned konfigurasjonsfilen til datamaskinen[a]. | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Nyere Windows-datamaskiner tillater ikke at *.cfg-filer lastes ned uten ekstra godkjenning i nettleseren ved nedlasting. Antivirusprogrammer kan slette filen under nedlasting. | |||||||||||||||||||||||||||||||||||||||||||||||||
Logg ut
T: Logg ut av bryteren. Dette påvirker ikke funksjonen til bryteren.
Om disse dataene
All informasjon publiseres med forbehold om mulige feil. Informasjonen oppdateres uten forvarsel. Oversettelse er ikke faktasjekket/språksjekket og skal ikke brukes som grunnlag eller for beregninger. Se den svenske originalen for korrekt informasjon. |
Publiseringsdato 2026-07-13
Distribusjon - hvordan starte enheten
Fare
Personskade eller død kan oppstå hvis enheten er koblet til strømnettet eller under spenning under demontering/flytting.
Koble til last.
Koble til nettspenningen.
Koble til nettspenningen.
Vedlikehold
Med unntak av vifte og batterier er systemet vedlikeholdsfritt ved installasjon i innendørsmiljø.
Sikkerhetsinformasjon - Service og feilsøking
Hvis mulig, må du bryte nettspenningen før du starter noe arbeid, for eksempel service, batteribytte, måling eller feilsøking.
Fjern batterisikringen/pluggen før du arbeider på DC-siden.
Kontroller at alle kabler er riktig tilkoblet og jordet før du setter enheten på nytt.
Produktet kan inneholde komponenter som blir varme under drift. Unngå å berøre interne komponenter rett etter at strømmen er slått av.
Hvis sikringene kobles ut gjentatte ganger, se Feilsøking eller koble fra enheten og ta kontakt med Milleteknik teknisk support.
Ved mistanke om skade, inntrenging av væske eller brent lukt må produktet ikke brukes før det er kontrollert av kvalifisert personell.
Under drift skal huset lukkes og låses (hvis enheten har en lås).
Kun autorisert servicepersonell kan utføre reparasjoner på enheten.
Bruk kun originale sikringer og batterier av samme type og verdi som angitt i håndbok/produktarket.
Milleteknik er ikke ansvarlig for skader forårsaket av feil håndtering, modifikasjon eller ikke-godkjente komponenter.
Feilsøking
Hvis enheten ikke fungerer som forventet, gå gjennom følgende kontroller:
Trøbbel | Mulig årsak | Handling |
|---|---|---|
Ingen spenning ute. | Ingen nettspenning, sikring utløst eller svikt i batterier eller beskyttelse mot dyp utladning av batteriet har kommet inn. | Kontroller fôret og sikringene. |
LED blinker. | Informasjon, advarsel eller feil. | Se panel eller håndbok for forklaring. |
Sikringer løsner ofte. | Kortslutning eller overbelastning. | Kontroller tilkoblede enheter, bytt sikringen først etter at årsaken er løst. |
Enheten blir varm. | Høy belastning eller utilstrekkelig ventilasjon | Kontroller at nominell strøm ikke overskrides og at luftstrømmen er tilstede rundt huset. |
Hvis problemet vedvarer etter disse kontrollene, kan du kontakte Milleteknik-kundestøtte og oppgi produktnavn, serienummer og en kort feilbeskrivelse.
Oppgaver | Hvor finner jeg oppgaven? |
|---|---|
Produktbetegnelse | På produktets typeskilt. |
Serienummer | På produktets typeskilt. |
Feilbeskrivelse. | Beskriv kort hva som har skjedd og når feilen oppstår. |
Typeskiltet er plassert på enheten, vanligvis på utsiden. Plasseringen kan variere avhengig av produktet
Kontaktbane | Oppgave |
|---|---|
Telefon | 031-340 02 30 |
E-post | |
Nettside |
Produktblad - Tekniske data
Produktblad - strømforsyning fra Milleteknik
PoE produktblad / tekniske data
Produktidentifikasjon
Betegnelse | Varenr. | E-nummer (SE) |
|---|---|---|
PoE-bryter 8p PS UT S | PL02P00048P050P-UTS | 51 73 418 |
Teknisk beskrivelse
Strømforsyning til PoE-enheter som overvåkningskameraer og andre PoE-drevne enheter.
PoE-bryter med åtte PoE-matede porter og to LAN-porter og en sfp-port. Strømforsyninger strøm PoE-kort. Enheten mangler batterier, så reservestrøm i tilfelle strømbrudd er ikke mulig
Raske fakta | |
|---|---|
Forsyningsspenning (V) | 230 V vekselstrøm, +/- 10%, 47 Hz - 63 Hz |
Spenning ut (V) | 54,6 V LIKESTRØM, (48V DC) Batterier ikke mulig å koble til enhetenGjelder også i batteridrift. |
Bruksområder
Bruksområder | Ja | Nei |
|---|---|---|
IP-kamera, strømforsyning. | ✔ | |
Nettverksenheter som kan drives av PoE. | ✔ |
Elektriske data
Elektriske data | |||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Forsyningsspenning | 230 V vekselstrøm, +/- 10%, 47 Hz - 63 Hz | ||||||||||||||||||||||||||||||||||||||||||||||||
Ladestrøm | Avhengig av strømuttaket. | ||||||||||||||||||||||||||||||||||||||||||||||||
Effektivitet[a] | 93% | ||||||||||||||||||||||||||||||||||||||||||||||||
Standby-forbruk | 0,5W | ||||||||||||||||||||||||||||||||||||||||||||||||
Spenning ut | 54,6 V LIKESTRØM, (48V DC) Batterier ikke mulig å koble til enhetenGjelder også i batteridrift. | ||||||||||||||||||||||||||||||||||||||||||||||||
Effekt (W) | 30,8 W per port | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Ved nominell belastning. | |||||||||||||||||||||||||||||||||||||||||||||||||
Last utganger
Last utganger | |
|---|---|
Antall lasteutganger | PoE-bryteren kan drive belastning. Lastutgang for å drive andre applikasjoner |
POE-utganger | |
|---|---|
Antall PoE-porter (RJ-45) | 8 |
PoE budsjett | 240 W |
POE budsjett/maks effekt per port | ! 30,8 W. |
Antall LAN-porter | 2 |
Nettverksporter/grensesnitt, RJ-45 | 100 Mbit/s 1000 Mbps |
Administrert | Nei Ja |
Alarm og beskyttelse
Alarm og beskyttelse | Ja | Nei |
|---|---|---|
Kortslutningsbeskyttelse | ✔ | |
Overbelastningsbeskyttelse/Overspenningsvern | ✔ | |
Overtemperaturbeskyttelse | ✔ |
Kommunikasjon og indikasjoner
Kommunikasjon og indikasjoner | Ja | Nei | Annet. info. |
|---|---|---|---|
Kommunikasjon | ✘ | ||
Indikatorer/lysdioder | ✔ | ✘ |
|
Innkapsling og mekanikk
Innkapsling og mekanikk | |
|---|---|
Type | Pole |
IP-klasse | IP65 |
Materialer | Glassfiberforsterket akrylplast |
Farge | Beige |
Kabelgjennomføringer | 4 stk |
Utslagshull | 1 stk. på baksiden |
Låse | ✘ |
Vifte i kabinettet | ✘ |
Montering, installasjon og kvalifikasjonskrav
Montering | Ja | Nei |
|---|---|---|
Pole. | ✔ |
Installasjon | Ja | Nei |
|---|---|---|
Fast installasjon. | ✔ |
Informasjon om dimensjoner, vekt og emballasje
Netto vekt | Vekt med emballasje |
|---|---|
5,0 kg | 5,4 kg |
Emballasje | |
|---|---|
Emballasje | Kartong og støtbeskyttelse i papp. |
Mengde i pakke | 1 stk. |
Emballasjetype (GS1 T0137) | BX-boks. |
Betingelser EUR pall | EUR-paller kan ikke stables under transport eller lagring. Stabling kan føre til skade på produkt og emballasje |
Transportmiljø | Produktet må beskyttes mot kondens og direkte nedbør under transport. |
Transporttemperatur (uten batteri) | −30 °C til +70 °C |
Lagringsmiljø | Tørt innemiljø, beskyttet mot kondens. Relativ luftfuktighet: maks 95%, ikke-kondenserende |
Lagringstemperatur uten batterier | -20° C til +60° C |
Passer inn
Kontakt
Avdeling | |
|---|---|
Sentralbord | 031-340 02 30 |
Støtte og tekniske problemer | support@milleteknik.se |
Salg | sales@milleteknik.se |
WWW | www.milleteknik.se |
Adresse | Ögärdesvägen 8B, 433 30 Partille |
Om disse dataene
All informasjon publiseres med forbehold om mulige feil. Informasjonen oppdateres uten forvarsel. Oversettelse er ikke faktasjekket/språksjekket og skal ikke brukes som grunnlag eller for beregninger. Se den svenske originalen for korrekt informasjon. |
Publiseringsdato 2026-07-13
Overholdelse og overholdelse av forskrifter
Leveringstid, garanti og vilkår
Leveringstid, garanti og vilkår | |||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Garantiperiode[a] | Produktet har to (2) års garanti mot produksjonsfeil.I tillegg til den vanlige garantiperioden, kan ytterligere tre (3) års garanti kjøpes. | ||||||||||||||||||||||||||||||||||||||||||||||||
Spesielle garantibetingelser | Komponenter produsert av andre produsenter enn Milleteknik dekkes ikke av Milletekniks garanti.Se også generelle vilkår og betingelser. | ||||||||||||||||||||||||||||||||||||||||||||||||
Generelle vilkår og betingelser | ALEM09 med unntak, se: www.milleteknik.se/betingelser/ | ||||||||||||||||||||||||||||||||||||||||||||||||
Support | Telefonstøtte og e-poststøtte i garantiperioden er gratis. For reservedeler som ikke dekkes av garantien, er det et gebyr | ||||||||||||||||||||||||||||||||||||||||||||||||
Levering og lager | |||||||||||||||||||||||||||||||||||||||||||||||||
Leveringstid[b] | Eller etter avtale. Levering fra fabrikk, transporttid er lagt til. | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Hvis enheten kjøpes gjennom en grossist eller annen leverandør, kan andre garantibetingelser gjelde. [b] Ved større bestillinger vil leveringstid finne sted, inkl. ø.k. | |||||||||||||||||||||||||||||||||||||||||||||||||
Drift og vedlikehold
Drift | Data | Annet. info | |||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Miljø | Utendørs klasse 3. | ||||||||||||||||||||||||||||||||||||||||||||||||
Driftstemperatur (tillatt) [a] | -25° C til+50° C | Klasse 3 i henhold til EN 50131-6/EN 60839-11 | |||||||||||||||||||||||||||||||||||||||||||||||
Last, strømforsyning | 80% | Gjennomsnittlig belastning skal ikke overstige 80% av strømforsyningens nominelle kapasitet. | |||||||||||||||||||||||||||||||||||||||||||||||
[a] Angir det tillatte omgivelsestemperaturområdet der produktet kan fungere uten skade. Se også tabell over batterilevetid. | |||||||||||||||||||||||||||||||||||||||||||||||||
Ja | Nei | Intervall | Annet. info |
|---|---|---|---|
✔ | Vedlikeholdsfri. |
Sertifiseringer og godkjenninger
Samsvarer med | Direktiver |
|---|---|
PoE | |
Utslipp | BS EN/EN55032 (CISPR32) Klasse B, BS EN/EN61000-3-2, -3, EAC TP TC 020, CNS13438, GB9254 Klasse B, GB17625.1 |
Immunitet | EN61000-6-2:2005, EN61000-4-2, -3, 4, -5, -6, -11 SS-EN 50130-4:2011 utgave 2, EN50131-6 |
C.E. | CE-merking i henhold til (EC) 765/2008 |
RoHS | RoHS-direktiv 2011/65/EU, inkludert endring (EU) 2015/863 |
EMC | EMC-direktiv 2014/30EU |
Elektrisk (LVD) | Lavspenningsdirektivet: 2014/35/EU |
Miljødata
Miljødata | J/N | Información | Annet. info. | ||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Byggevaredeklarasjon | ✔ | Ja, se iBVD på www.milleteknik.se. | - | ||||||||||||||||||||||||||||||||||||||||||||||
REACH-informasjonsplikt (EF) nr. 1907/2006 | ✔ | Ja, se DoC på www.milleteknik.se Produktet er i samsvar med REACH-forordning (EF) nr. 1907/2006. | Hvis det er tomt, er produktet ikke dekket. | ||||||||||||||||||||||||||||||||||||||||||||||
SVHC-stoffer, CAS/EC | ✔ | Ja, bly, 7439-92-1/231-100-4 | For tekst, se iBVD på www.milleteknik.se. Hvis plot=subjekt mangler | ||||||||||||||||||||||||||||||||||||||||||||||
Underlagt RoHS-direktivet, (EU) 2015/863) | ✔ | Ja, se DoC på www.milleteknik.se | |||||||||||||||||||||||||||||||||||||||||||||||
WEEE 2012/19/EU | ✔ | Produktet inneholder elektriske komponenter eller ledninger og dekkes av WEEE-direktivet (2012/19/EU). | Hvis det er tomt, er produktet ikke dekket. Uttjente produkter må returneres til et resi | ||||||||||||||||||||||||||||||||||||||||||||||
Batteriforordningen (EU) 2023/1542 | ✗ | ||||||||||||||||||||||||||||||||||||||||||||||||
SCIP nr 2008/98/EF | ✔ | Ja, registrert i henhold til EUs avfallsdirektiv der det er aktuelt, (2008/98/EF). | Hvis det er tomt, er det ikke nødvendig med noe SCIP-nummer. | ||||||||||||||||||||||||||||||||||||||||||||||
Konfliktmineraler (EU) 2017/821 | ✗/✗/✗/✗/✔ | Nei = gull, wolfram, tantal, kobolt. Ja = Tinn | Tinn i lodder i kretskort kjøpt gjennom en svensk leverandør. | ||||||||||||||||||||||||||||||||||||||||||||||
Inneholder nanomaterialer: EF 1272/2008 | ✗ | Produktet inneholder ikke nanomaterialer. | |||||||||||||||||||||||||||||||||||||||||||||||
Økodesign 2009/125/EF | Milletekniks produkter er beregnet for profesjonell bruk og er derfor ikke direkte omfattet av miljødesignforordningen (EU 2019/1782). Siden enkelte komponenter kan dekkes, avslører vi likevel relevant informasjon[a], der det er aktuelt, for å gi våre kunder tillit til deres valg. | ||||||||||||||||||||||||||||||||||||||||||||||||
Maskindirektivet 2006/42/EF | Produktet er en del av elektriske systemer, er underlagt relevante elektriske og sikkerhetsdirektiver og er ikke en maskin i henhold til maskindirektivet (2006/42/EF). Vil bli erstattet av maskinforordning (EU) 2023/1230, som vil gjelde i 2027. | ||||||||||||||||||||||||||||||||||||||||||||||||
Produktet er designet for lang levetid, noe som reduserer miljøbelastningen. Utgåtte produkter leveres til nærmeste gjenvinningsstasjon. | |||||||||||||||||||||||||||||||||||||||||||||||||
[a] Standby-forbruk og strøm. | |||||||||||||||||||||||||||||||||||||||||||||||||
Produsent og opprinnelsesland
Produsent[a] | Milleteknik AB | ||||||||||||||||||||||||||||||||||||||||||||||||
Tollstat. | 850444095[b] | ||||||||||||||||||||||||||||||||||||||||||||||||
Opprinnelsesland | Sverige | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Produsent er varemerket som er angitt på produktet, uavhengig av hva som er angitt i dette produktarket. [b] Kontroller med tollombud/tollvesenet for eksport/import; alternativ klassifisering 85044055 kan bli aktuelt hvis produktet vurderes som en batterilader. | |||||||||||||||||||||||||||||||||||||||||||||||||
Vedlegg
Kvalifiseringskrav, installasjon av nettforbindelse
Kvalifiseringskravene varierer mellom land. Tabellen oppsummerer nasjonale krav til henholdsvis fast installasjon og tilkobling av utstyr med stikkontakt
Alternativer på sekundærsiden av produktet, for eksempel 12 V, 24 V eller 48 V DC, er koblet i henhold til de respektive instruksjonene. Arbeidet med nettverkstilkoblingen av produktet skal utføres i samsvar med nasjonale kvalifikasjonskrav
Tillatelseskrav for installasjon | Fast installasjon (230 V AC) | Plugg | Annet. info |
|---|---|---|---|
Sverige | ✔ | ✗ | Fast installasjon kan utføres av teknikere, men skal være under ansvar av en kompetent installatør. (Elektrisk sikkerhetslov, SS 436 40 00) Pluggen kan kobles til uten autorisasjon. |
Norge | ✔ | ✔ | Krav til kvalifiserte elektrikere også for utstyr med stikkontakt i faste installasjoner. (NOK 400, DSB |
Finland | ✔ | ✗ | Pluggen kan kobles til uten autorisasjon. (Tukes, SFS 6000) |
Danmark | ✔ | ✗ | Pluggen kan kobles til uten autorisasjon. (Sikkerhetsstyret) |
Tyskland | ✔ | ✗ | Alle faste installasjoner krever en kvalifisert elektriker i henhold til VDE 0100. Stikkontakter kan kobles til uten autorisasjon, men bare av person med grunnleggende elektrisk kunnskap ("Elektrotechnisch unterwies") |
Diverse
Forskjellen mellom PoE, PoE+ og PoE++.
Referansetabell: miljøklasser i henhold til EN 50130-5 (referert til i EN 50131-6)
Klasse | Type | Temperaturområde |
|---|---|---|
Miljøklasse 1 | Oppvarmet innendørs (type kontor/bolig). | +5° C til+40° C |
Miljøklasse 2 | Vanligvis innendørs (type lager/trapperom, ikke temperaturkontrollert). | -10° C til+40° C |
Miljøklasse 3 | Beskyttet utendørs. | -25° C til+50° C |
Miljøklasse 4 | Generelt utendørs. | -25° C til+60° C |
Om disse dataene
All informasjon publiseres med forbehold om mulige feil. Informasjonen oppdateres uten forvarsel. Oversettelse er ikke faktasjekket/språksjekket og skal ikke brukes som grunnlag eller for beregninger. Se den svenske originalen for korrekt informasjon. |
Publiseringsdato 2026-07-13
[1] Oversettelser på andre språk enn svensk er kun veiledende og ikke trygt gjennomgått. Oversettelse bør alltid kontrolleres mot den svenske originalen for å sikre nøyaktig informasjon
