Installation och driftsättning
Instruktioner för installation och driftsättning. Produktblad ingår och kompletterar instruktionerna med tekniska specifikationer.
Produktidentifiering
Benämning | Artikelnummer | E-nummer |
|---|---|---|
PoE Switch 8p PS UT S | PL02P00048P050P-UTS | 51 73 418 |
PoE
Om
PoE Switch 8p PS UT S är en strömförsörjning med PoE switch för utomhusbruk. Byggd för att klara nordiska förhållande - sommar som vinter. Produkten skiljer sig från inomhus-batteribackuper från Milleteknik och vissa funktioner har tillkommit och andra har fallit från.
Revisioner och om detta dokuments utgåva
Gällande och senast publicerad utgåva av detta dokument finns på www.milleteknik.se.
Detta dokuments giltighet kan inte garanteras, då ny utgåva publiceras utan föregående meddelande.
Bruksanvisning på svenska i original[1].
Bruksanvisning, tekniska data och översättningar av desamma kan innehålla fel. Det är alltid installatörens ansvar att installera produkten på ett säkert sätt.
Symboler
Symbol | Benämning | Förklaring |
|---|---|---|
 | Varning | Risk för elektrisk stöt, felaktig installation eller varma ytor. Förekommer i vissa manualer. |
 | Notera | Används för kompletterande information som förtydligar texten. |
 | Försiktighet / viktigt | Anger risk för skada på utrustning eller driftstörning. Används även för information som är viktig men inte säkerhetsrelaterad. |
 | Tips | Visar praktiska råd eller genvägar för installation, drift eller service. |
 | CE-märkning | Produkten uppfyller tillämpliga EU-direktiv och harmoniserade standarder. |
 | Läs manualen | Läs manual före installation och service. |
 | Släng ej i hushållsavfall | Produkten omfattas av WEEE-direktivet och får inte slängas med hushållsavfall, den skall återvinnas och lämnas till återvinningscentral. |
 | Återvinning | Emballage, produkter och annat material som ej innehåller elektronik skall återvinnas enligt lokala miljöbestämmelser. |
Installation – allmän information
Installation ska utföras av behörig elektriker enligt gällande nationella elinstallationsregler.
Produkten är av skyddsklass I och ska anslutas till jordad 230 V AC-krets.
En huvudbrytare enligt IEC 60947-1 ska finnas i den fasta installationen. Brytaren ska vara lätt åtkomlig och märkt med dess funktion.
Matningskabelns area ska vara minst 1,0 mm² och försedd med säkring T 2,5 A (trög) eller motsvarande.
AC- och lågspänningskablar får inte dras tillsammans. Håll separata kabelrännor eller buntar.
Kontrollera att skyddsjord (PE) är korrekt ansluten innan spänning slås till.
Säkerställ fri luftcirkulation runt kapslingen minst 100 mm, om ej annat anges. Ventilationsöppningar får inte täckas.
Produkten är avsedd för montering utomhus.
Dessa generella krav gäller alla Milleteknik-produkter med 230 V AC-nätanslutning och för inomhusbruk.
Krav på huvudbrytare, säkring samt kabelarea
För att uppfylla gällande elsäkerhetskrav ska installationen förses med en huvudbrytare enligt IEC 60947-1.
Komponent | Krav |
|---|---|
Huvudbrytare | En huvudbrytare enligt IEC 60947-1 ska ingå i installationen och vara lätt åtkomlig. Frånskild fas (F) och neutral (N). |
Säkring | Matningskretsen ska skyddas av säkring eller automatsäkring med märkström enligt produktens specifikation. Se enhetens märksskylt. |
Säkringar | Godkänd typ enligt IEC 60127. |
Kabelarea (230 V) | Minst 1,0 mm2 |
Kabellängd | Vid längre kabeldragningar bör spänningsfall beaktas så att driftspänningen inte understiger 230 V AC ±10 % vid enheten. |
Dragavlastning | Alla kablar ska vara korrekt avlastade och dragavlastningen kontrollerad före spänningssättning. |
Dessa krav gäller samtliga Milleteknik-produkter med 230 V AC-nätanslutning.
Kapsling
Allmänna monteringsanvisningar
Montering utomhus på stolpe
Produkten är avsedd för montering på stolpe med skenor eller motsvarande fästdetaljer.
Kapsling skall monteras lodrätt.
För god ventilation bör minst 100 mm fritt utrymme finnas kring kapslingen.
Använd skenor och infästningar som är kompatibla med produktens vikt och monteringsmönster.
Montera skenorna i produkten innan stolpfästen eller rörklämmor monteras.
Placera rörklämmor eller motsvarande fästdetaljer runt stolpen och anslut dem till skenornas monteringspunkter.
Kontrollera att produkten är riktad och monterad i vertikalt läge innan åtdragning.
Stolpens diameter och material ska vara lämpligt för vald typ av fästdetalj.
Dra åt samtliga skruvar och muttrar enligt fästdetaljens rekommendationer.
Säkerställ att produkten sitter fast och inte kan rotera eller glida på stolpen efter montering.
Kabelinföringar ska orienteras nedåt eller enligt produktens specifika installationsanvisningar.
Undvik placering där vatten kan rinna direkt ned på kapslingen från ovanliggande ytor.
Undvik placering i direkt solljus eller nära värmekällor.
Montering ska utföras enligt gällande installationsregler och av behörig installatör.
Skruv
Detta avsnitt anger rekommenderade skruv för montering. Tabellen visar antal skruvar och minsta rekommenderad dimension.
För väggmontage i betong skall betongskruv användas. Skruvlängd ska anpassas efter väggmaterial och belastning.
Angiven skruvlängd är minsta tillåtna längd.
Monteringshål och avstånd
Monteringsalternativ och tillbehör
För att säkerställa en smidig installation erbjuder vi flera anpassade fästen till våra kapslingar i UT-serien (UT S, UT M och UT L). I matrisen nedan ser du vilka tillval som är kompatibla.
Observera att väggfäste alltid ingår som standard till samtliga modeller. För montering på stolpe eller behov av extra solskydd krävs separata tillvalskit.
Kapsling | Väggfäste | Stolpfäste | Solskydd | Kamerafäste | Högtalarfäste |
|---|---|---|---|---|---|
UT S | Ingår | Pole Mount Kit for UT S and UT M | Sun Shield Kit | Ej Möjligt | Ej Möjligt |
Tillbehör | Kapsling |
|---|---|
Pole Mount Kit for UT S and UT M | UT S och UT M |
Sun Shield Kit | UT S, UT M och UT L |

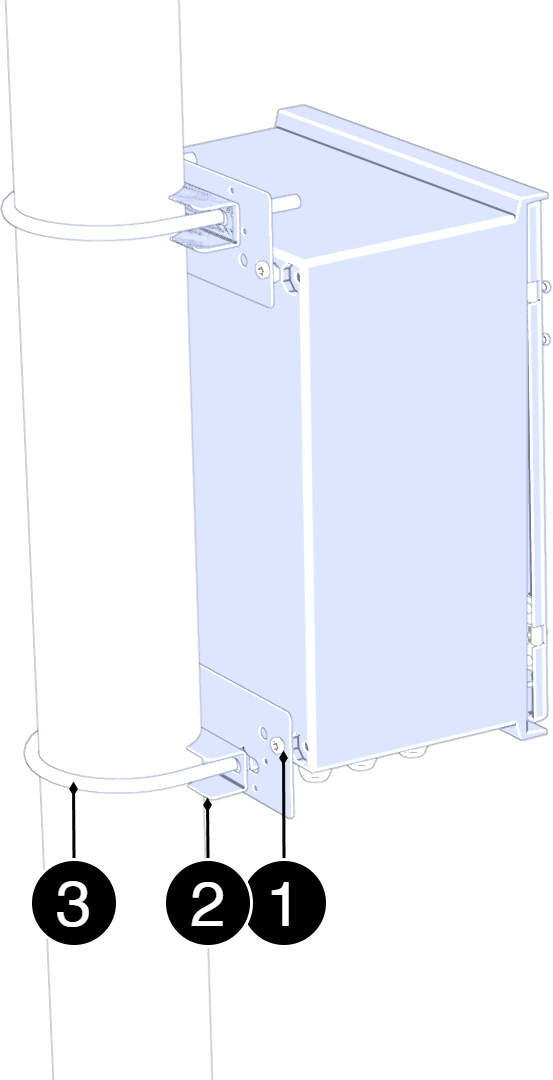

Montering på stolpe
Montering på stolpe. Notera att plåtdetaljer kan skilja sig från levererade.
Se komponentöversikt för skruv, mutter, brickor och distanser.
Nr | Förklaring |
|---|---|
1 | Fästplåt. |
2 | Mothåll. |
3 | U-bult. |
Montera i denna ordningen:
Placera fästplåtarna på kapslingens övre och nedre infästningspunkter och fäst dem lätt med medföljande skruvar.
För den nedre U-bulten runt stolpen och genom hålen i mothållet och i den nedre fästplåten. Montera brickor och muttrar. Dra åt lätt.
För den övre U-bulten runt stolpen och genom hålen i mothållet och i den övre fästplåten. Montera brickor och muttrar.
Justera kapslingens läge så att den är i lod och centrerad mot stolpen.
Dra åt alla muttrar i turordningen: – nedre U-bult – övre U-bult – skruvarna till fästplåtarna
Kontrollera infästningen genom att belasta kapslingen lätt framåt/bakåt för att säkerställa stabil montering.

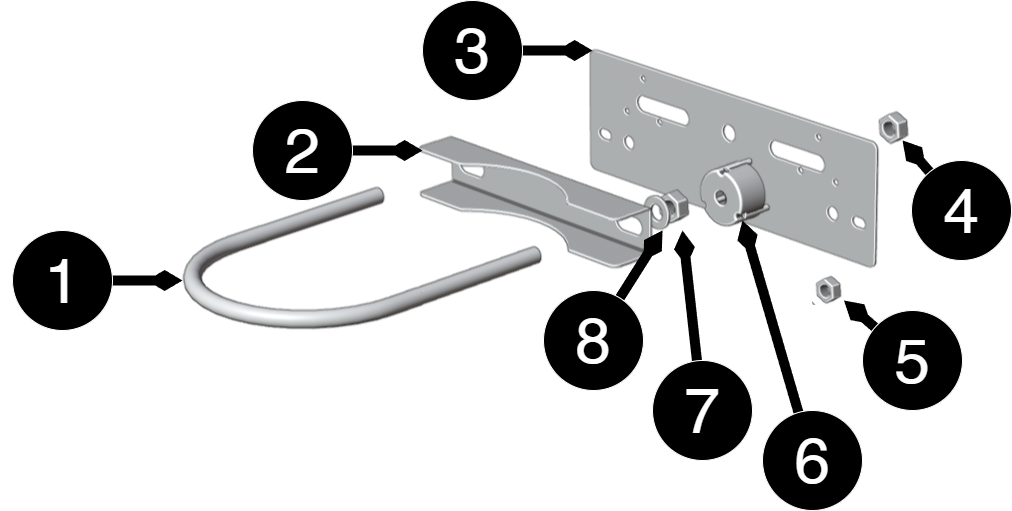

Komponentöversikt
Komponentöversikt:
Nr | Förklaring | Storlek | Antal |
|---|---|---|---|
1 | U-bult | 125 mm | 2 |
2 | Mothåll för U-bult. | - | 2 |
3 | Plåt för fäste i kapsling. | - | 2 |
4,7 | Mutter | M10 | 4 |
5 | Mutter | M6LM | 8 |
6 | Distans | Ø 36 mm, 20 mm djup | 4 |
8 | Bricka | 10 (5x20x2) | 4 |

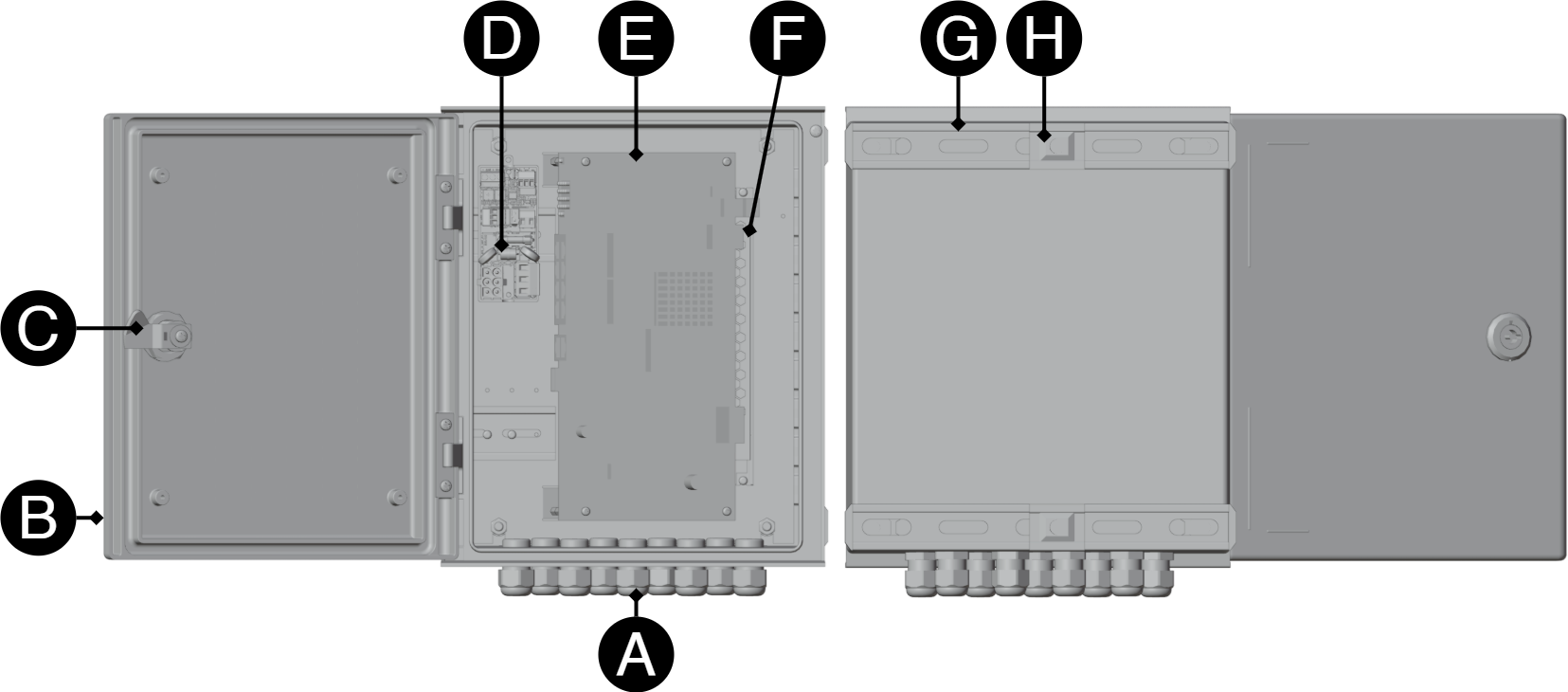

Komponentöversikt
Bokstav | Förklaring |
|---|---|
A | Kabelgenomföringar. |
B | Dörr. |
C | Lås. |
D | Inkoppling- /åskskyddskort. |
E | PoE-kort. |
F | Nätaggregat. |
G | Fäste på baksida. |
H | Fästskruv. |
Kortbeskrivning 230 V inkoppling och 24 V DC ut
Beteckning | Förklaring | |
|---|---|---|
1A | Inkoppling 230 V AC inkommande. | |
A1 | Fas (F) | |
A2 | Neutral (N) | |
A3 | Jord (PE) | |
1B | Inkoppling till nätaggregat. | |
1C | Nätsäkring. | |
Beteckning | Förklaring | |
|---|---|---|
2D | 24 V DC strömmatning från nätaggregat. | |
2E | Larm | |
E1 | NC | |
E2 | COM | |
E3 | NO | |
2F | 24 V ut. | |
F1 | - | |
F2 | + | |

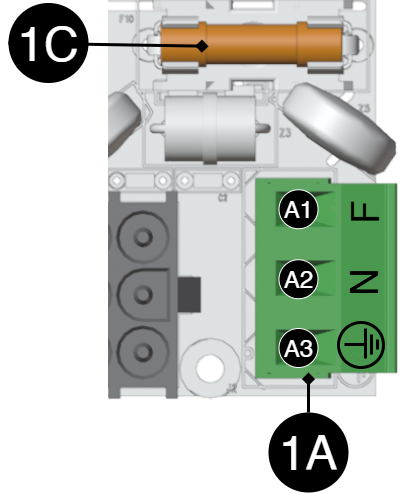

Inkoppling av strömmatning
230 V kopplas in på plint 1A.
Anslut matningsspänning, 230 V AC
Matningsspänning kopplas in på plinten.
Beteckning | Förklaring | |
|---|---|---|
1A | Inkoppling 230 V AC inkommande. | |
A1 | Fas (F) | |
A2 | Neutral (N) | |
A3 | Jord (PE) | |
1C | Nätsäkring. | |

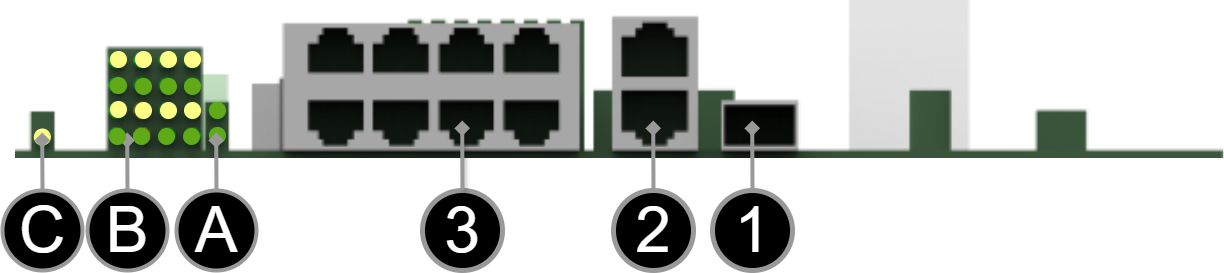

Kortbeskrivning för PoE-switch
Notera att kortet kan vara vänt i kapslingen.
Nr/Bokstav | Förklaring |
|---|---|
1 | SFP-port. Adapter ingår ej. |
2 | 2 st. RJ-45 portar för data, ej PoE, (ej strömmatade). |
3 | 8 st. RJ-45 strömmatade portar för anslutning av PoE-enheter. |
A | Indikation, grön LED. Detta är endast indikering på dataöverföring genom porten och inte den inkopplade enhetens status. Denna indikation är för de två RJ-45 portarna, (2), som ej är PoE-matade. |
B | Indikation, gul LED lyser när PoE-enhet kopplas in. Detta är endast indikering på att porten är ansluten och inte den inkopplade enhetens status. Lyser grönt vid dataöverföring. Denna indikation gäller för de PoE-matade RJ-45 portarna (3). |
C | Lyser gult när kortet har spänning. |
Hur mjukvara nås i PoE-switch
Hur mjukvaran nås i PoE-switch
Det här avsnittet visar hur du loggar in på switchens konfigurationswebbsida.
För att konfiguera mjukvaran i switchen behöver rätt IP-adress ställas in på datorn.
Åtkomst till switchens mjukvara sker genom en webbläsare, (som: Chrome, Edge, Firefox, med flera).
Följ stegen för att nå switchens inställningar.
Notera
Inställningarna som visas är inställningar för PC, (Windows 7 - Windows 11). Fönster och namn kan variera mellan olika versioner av Windows. Kontakta din IT-leverantör om du behöver hjälp med inställningar i din dator.
Notera
Adress till switchen (fabriksinställning): 192.168.2.1
Lösenord (fabriksinställning): admin
Obs!
IP-adressen i switchen är statisk (fast) och därför måste datorns IP-adress och sub-nät mask vara statiska.

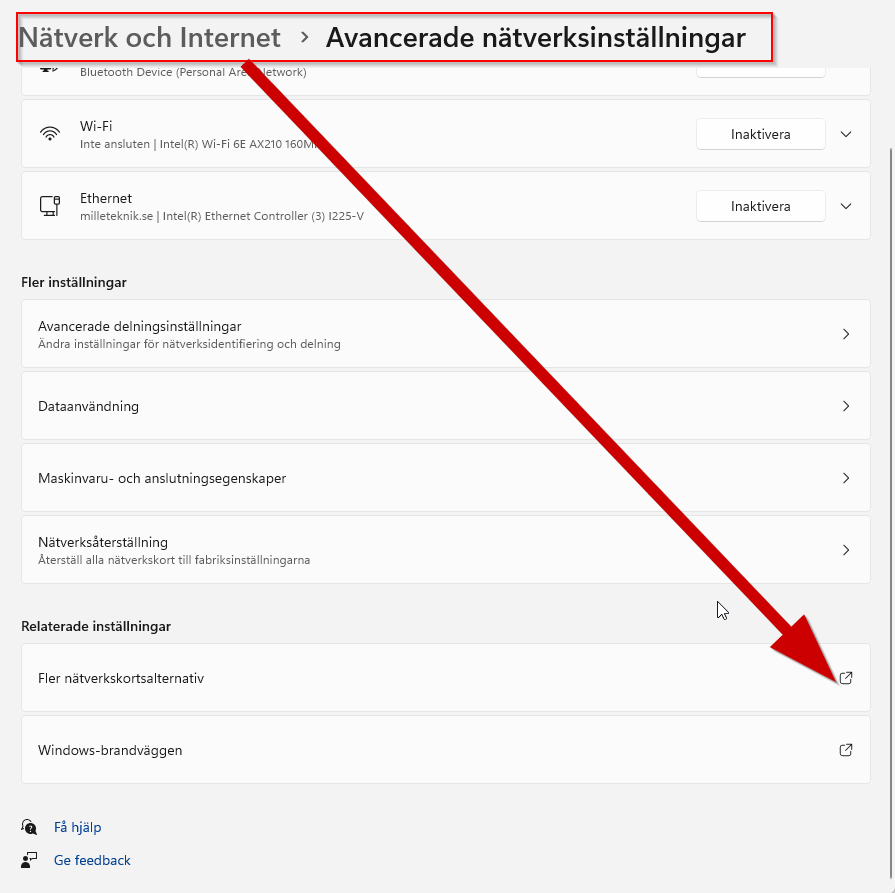

Öppna inställningar och gå till Nätverk och Internet -> Avancerade nätverksinställningar. Öppna fler nätverkskortsalternativ.

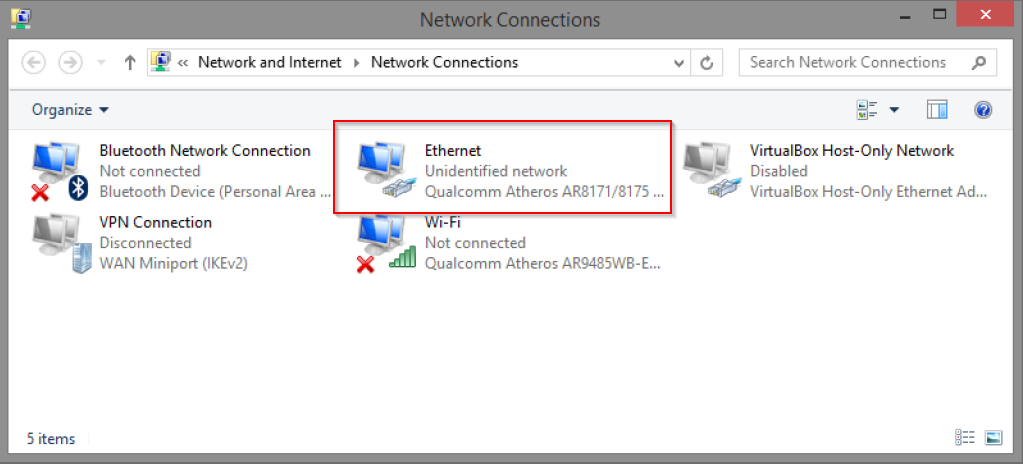

Ett fönster för nätverksanslutningar dyker upp och visar alla tillgängliga nätverksanslutningar på datorn. Dubbelklicka på nätverksanslutningen du använder för att ansluta till switchen.

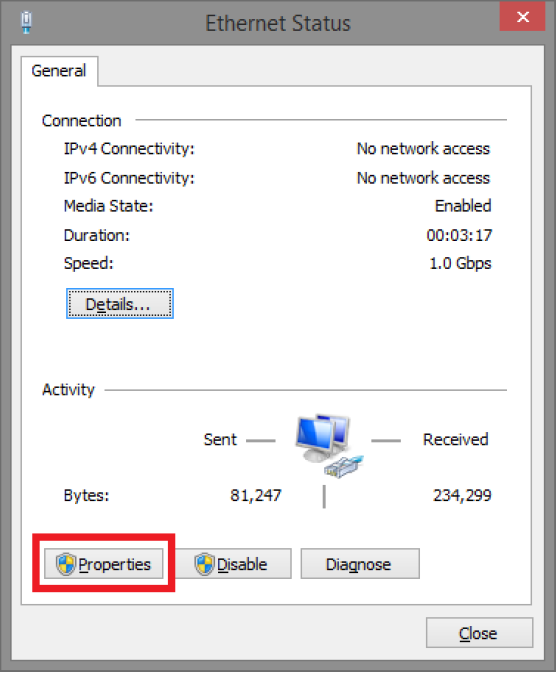

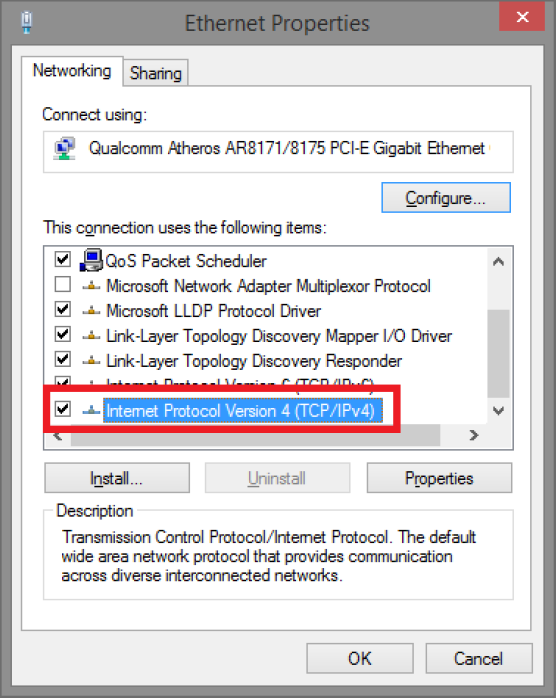

Ethernet-statusfönster dyker upp. Klicka på knappen Egenskaper som visas i figuren nedan.
Dubbelklicka på: Internet Protocol Version 4 (TCP / IPv4).

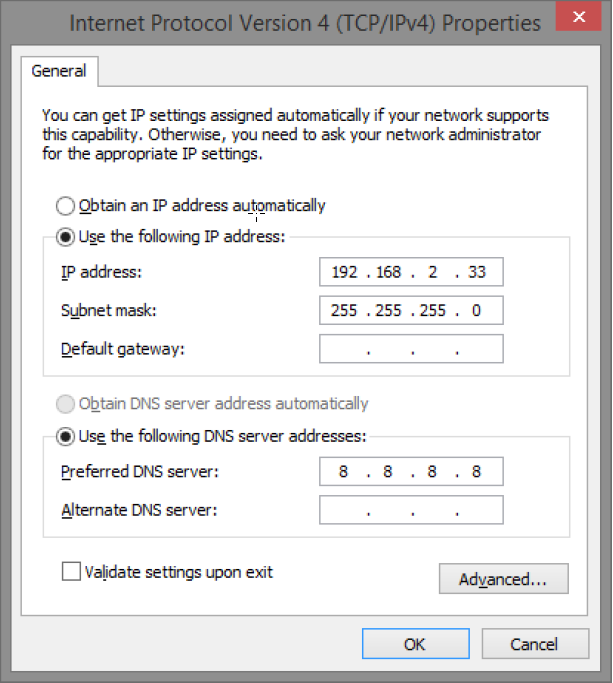

Ställ in datorns IP-adress och subnätmask som visas i figuren nedan. Som standard är switchens IP-adress 192.168.2.1. Du kan ställa in vilken (på datorn) ledig IP-adress som helst så länge den inte är densamma som din switchs IP-adress och ligger i samma nätverkssegment som din switchs IP-adress. Tryck på OK för att tillämpa de TCP/IPv4-inställningar du just gjort. Nu kan du ansluta till din switch med en webbläsare (Chrome, Edge eller Firefox).
Anslut en RJ-45 kabel mellan dator och PoE-switchen.
Logga in på Switchen
Notera
Adress till switchen (fabriksinställning): 192.168.2.1
Lösenord (fabriksinställning): admin
Notera
Får du en varning om att sidan inte är säker/anslutningen inte är privat, klicka på "avancerat" och sedan "fortsätt".
Starta webbläsaren på din dator.

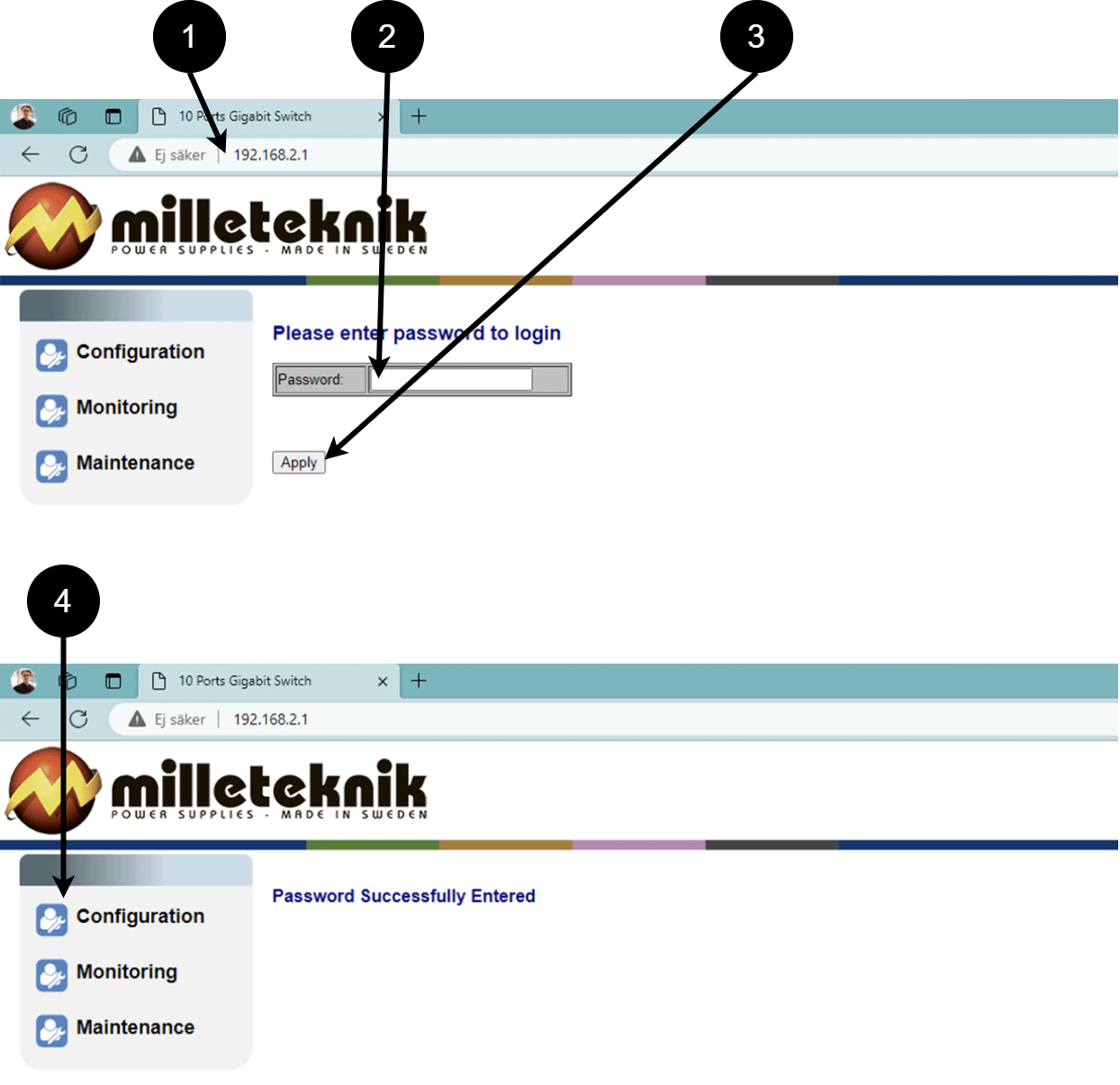

Inloggning på PoE-switch.
Tabell 15. Logga in på switchen.Nummer
Förklaring
1
IP-adress till PoE-switchen: 192.168.2.1
2
Lösenord: admin
3
Klicka på Apply för att spara.
4
Meny i PoE-switchen
Konfiguration

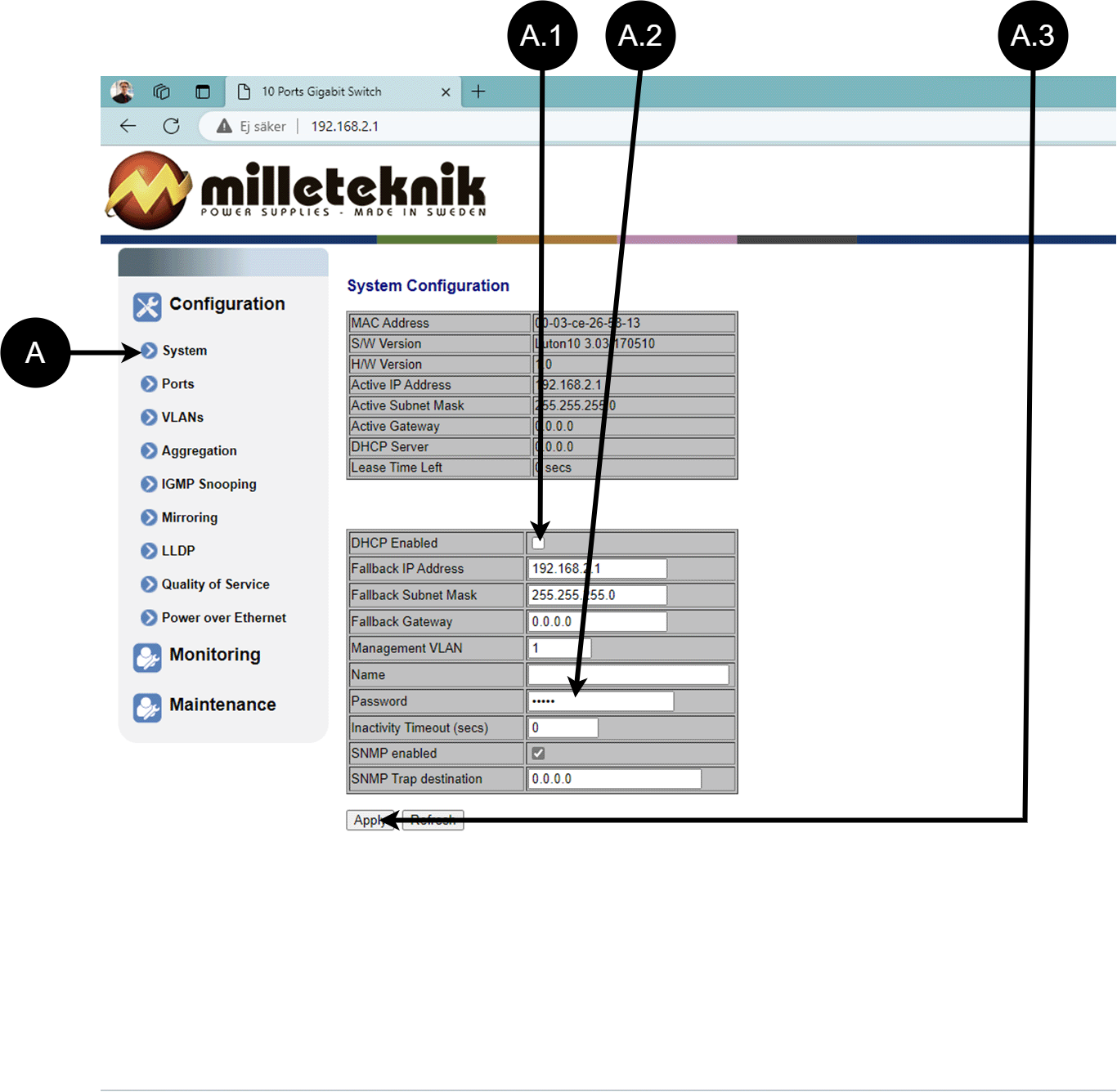

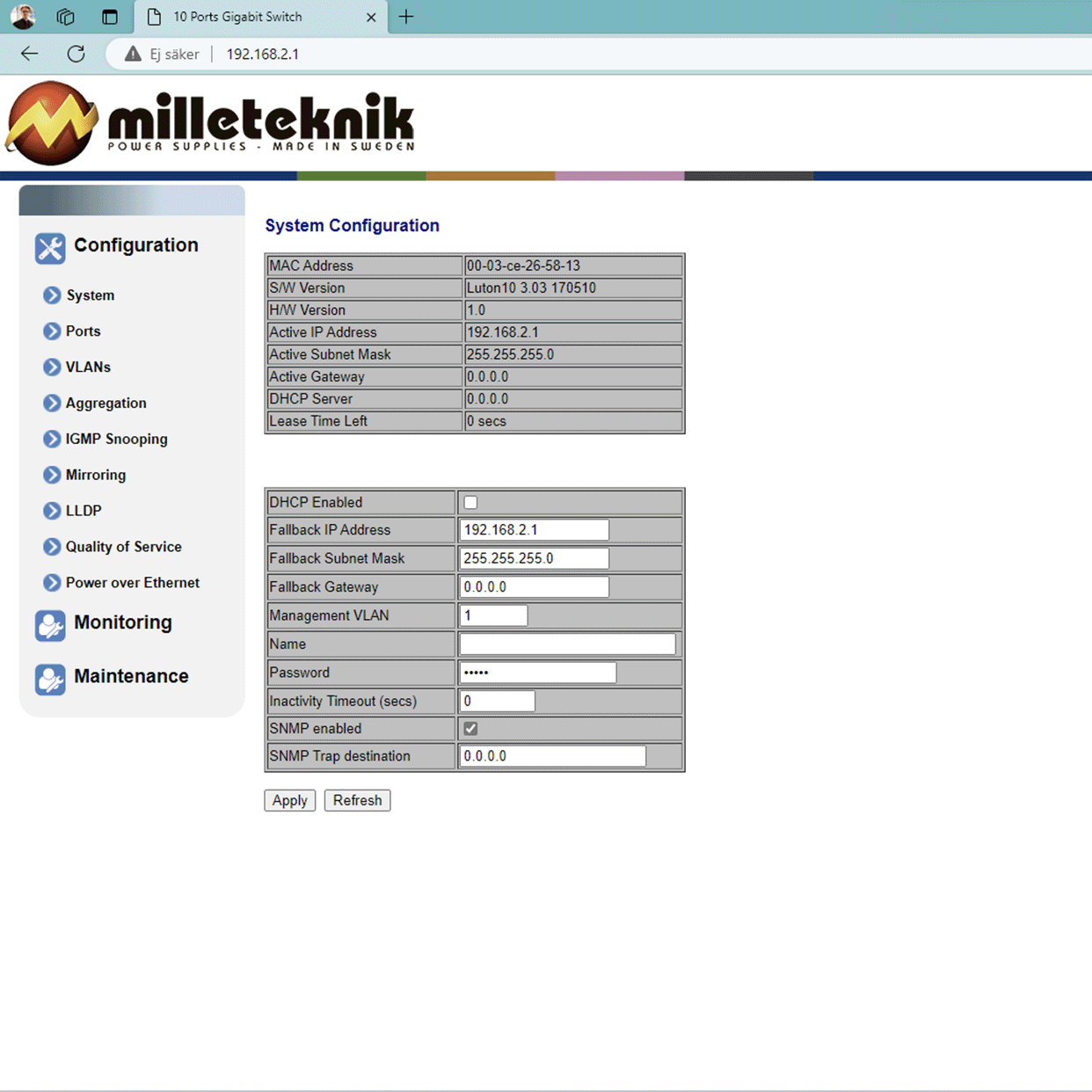

System, konfiguration
Bokstav, nummer | Förklaring |
|---|---|
A | PoE-switchens sida för systemkonfiguration |
A.1 | Kryssa i här om du skall använda DHCP, se varning nedan. |
A.2 | Ändrar det fabriksinställda lösenordet, (admin). |
A.3 | Om du har gjort några ändringar behöver du klicka på "Apply" för att spara ändringarna. |
Portar, konfiguration
Bokstav, nummer | Förklaring |
|---|---|
B | Portar |
B.1 | Denna inställning behöver normalt inte ändras. Välj hastighet på PoE-switchens portar. |
B.2 | Denna inställning behöver normalt inte ändras. |

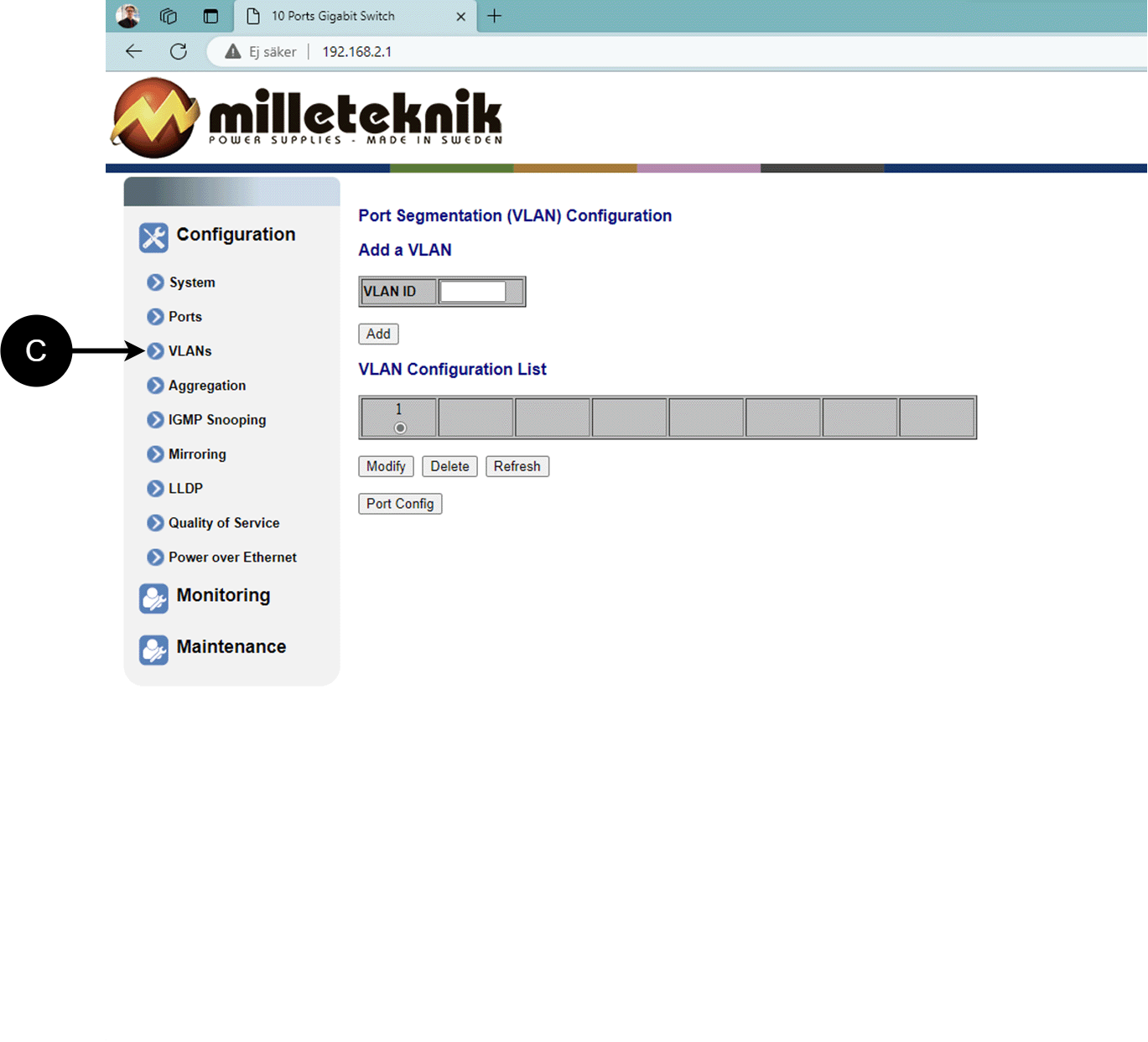

VLAN, konfiguration
C: Konfiguration av Viruellt LAN.
Aggregation, konfiguration
D: Lastbalansering mellan portarna.
IGMP Snooping, konfiguration
E: Omkopplare som styr mottagningen.
Mirroring, konfiguration
F: Spegling av portar.
LLDP, konfiguration
Bokstav, nummer | Förklaring |
|---|---|
G | LLDP står för "Link Layer Discovery Protocol", vilket är en nätverksprotokollstandard som används för att upptäcka och kommunicera information om nätverksenheter som är anslutna till samma Ethernet-nätverk. Protokollet tillåter enheter som switchar och routrar att skicka och ta emot meddelanden som innehåller information om enheternas identifiering, kapabiliteter och anslutningstopologi. |
G.1 | RX och TX är förkortningar som används inom elektronik, kommunikation och datanätverk för att indikera riktningen av dataflödet mellan enheter. RX: Förkortningen "RX" står för "Receive" eller "Reception". Det indikerar att enheten tar emot data eller signaler från en annan enhet. När en enhet har en RX-ingång, innebär det att den är konstruerad för att ta emot data eller information från en sändande enhet. TX: Förkortningen "TX" står för "Transmit" eller "Transmission". Den indikerar att enheten sänder ut data eller signaler till en annan enhet. Om en enhet har en TX-utgång betyder det att den är utformad för att sända data eller information till en mottagande enhet. Dessa förkortningar är särskilt vanliga när det gäller datakommunikation, som till exempel i samband med nätverkskablar där det finns specifika RX- och TX-ledningar som möjliggör tvåvägskommunikation mellan enheter. |

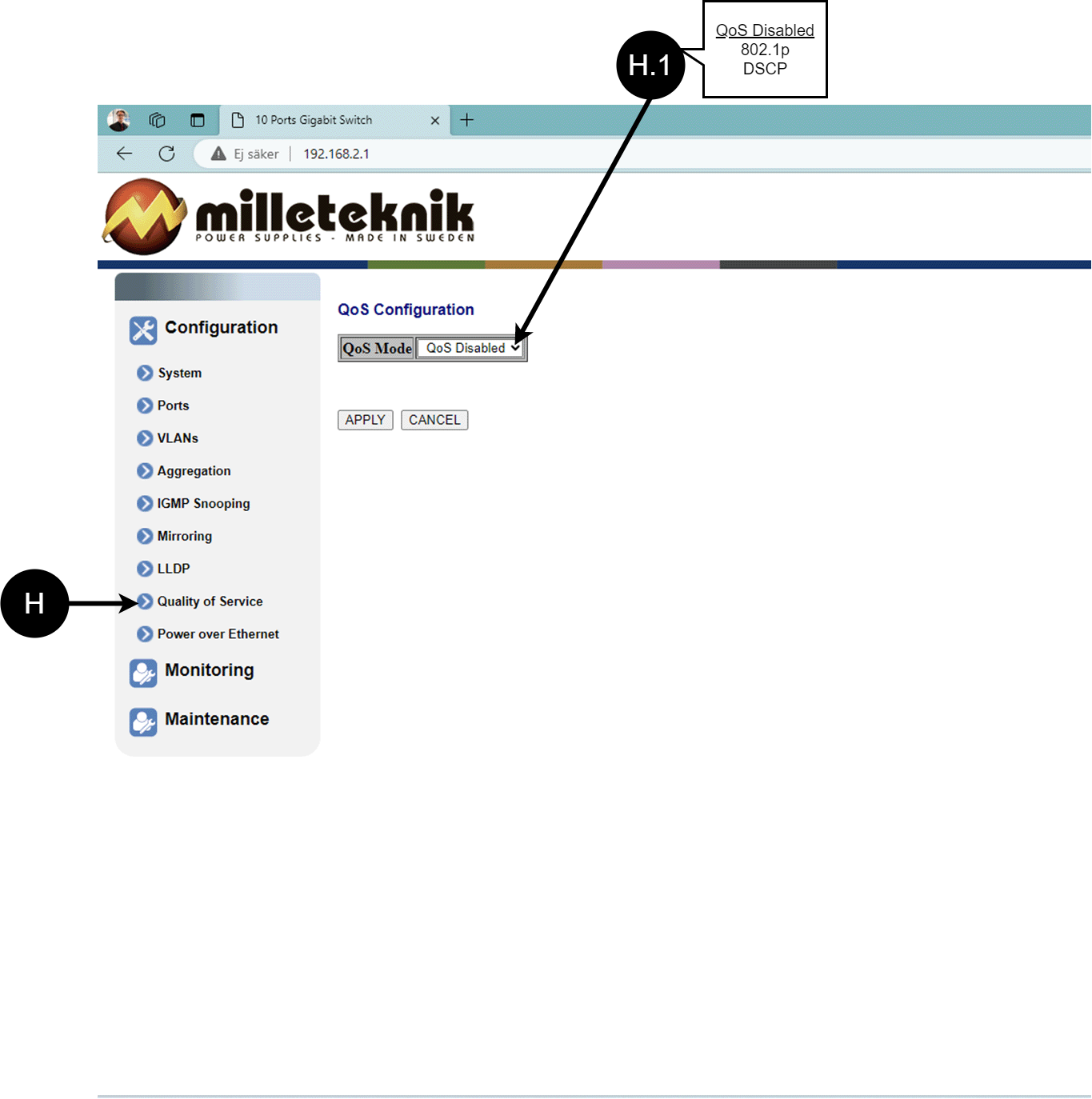

QoS, konfiguration
Bokstav, nummer | Förklaring |
|---|---|
H | QoS ger olika nätverkstrafik olika prioritet, vilket hjälper till att säkerställa att viktiga tjänster levereras med tillräcklig bandbredd och minimal fördröjning även när nätverket är belastat. |
H.1 | Ställer om QoS är aktivt. |
PoE, konfiguration
Bokstav, nummer | Förklaring |
|---|---|
I | Power over Ethernet |
I.1 | Slår på eller av PoE funktion/port. Kom ihåg att trycka "Apply" för att spara ändringar. |
Övervakning
Statistik, översikt
Bokstav, nummer | Förklaring |
|---|---|
J | Statistik, översikt |
J.1 | Trafik per port. |
Statistik, detaljerad
Bokstav, nummer | Förklaring |
|---|---|
K | Detaljerad statistik |
K.1 | Välj port som du vill ha statistik för. |

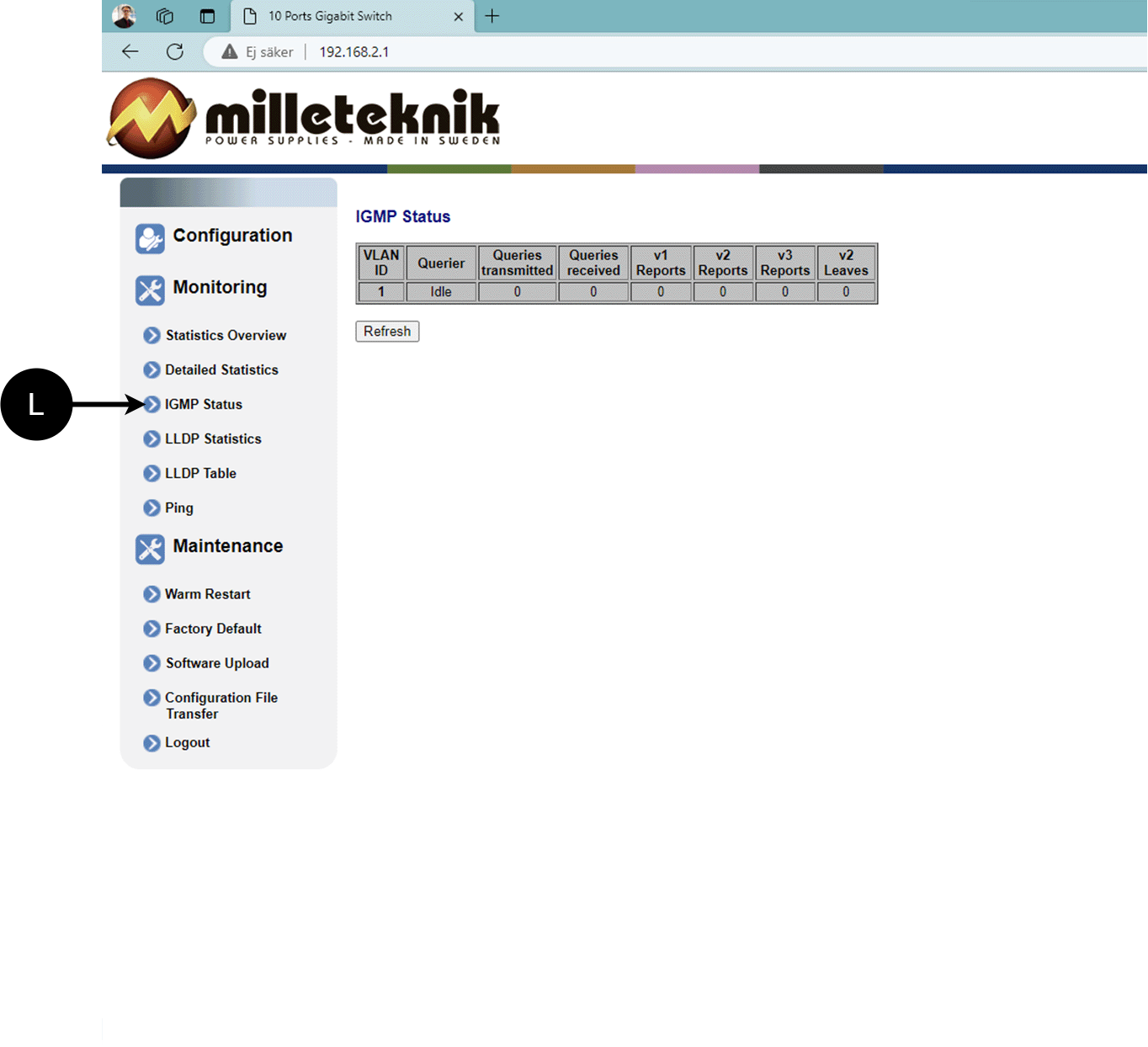

IGMP status
L: Status för IGMP
LLDP statistik
M: LLDP statistik

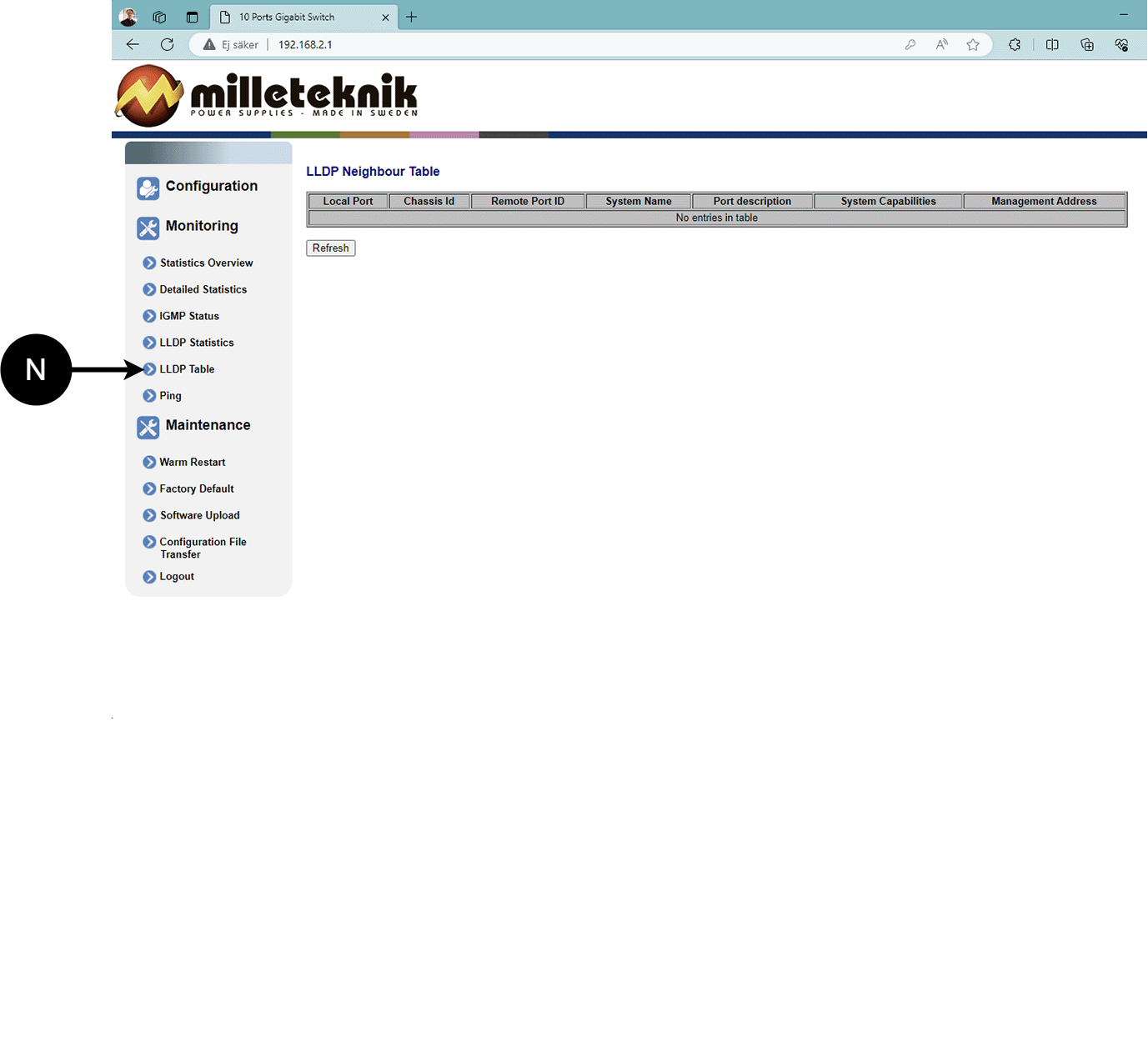

LLDP table
N: LLDP översikt.

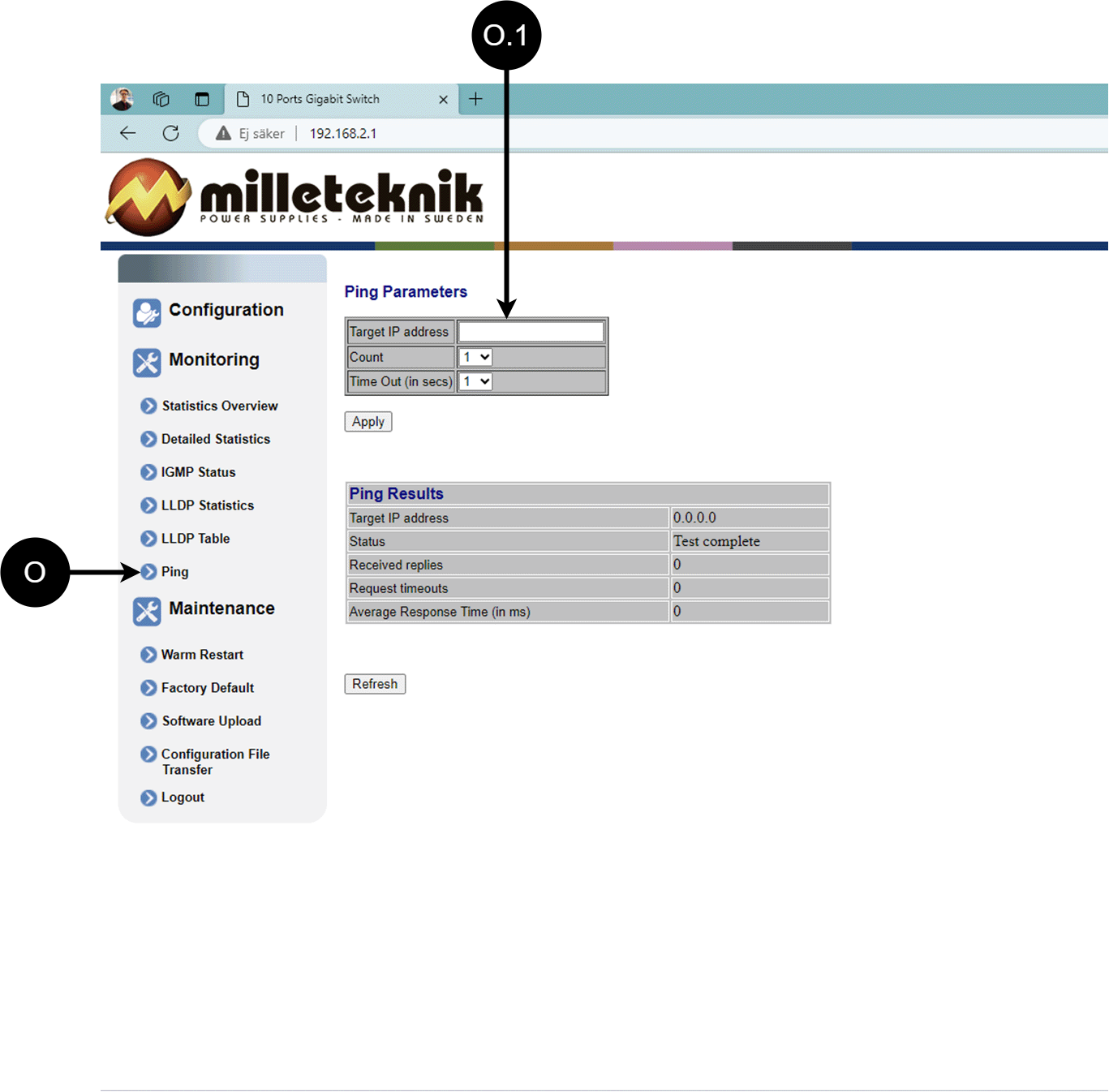

Ping
Bokstav, nummer | Förklaring |
|---|---|
O | Ping |
O.1 | Ange adress för att testa anslutningen och svarstiden. |
Underhåll

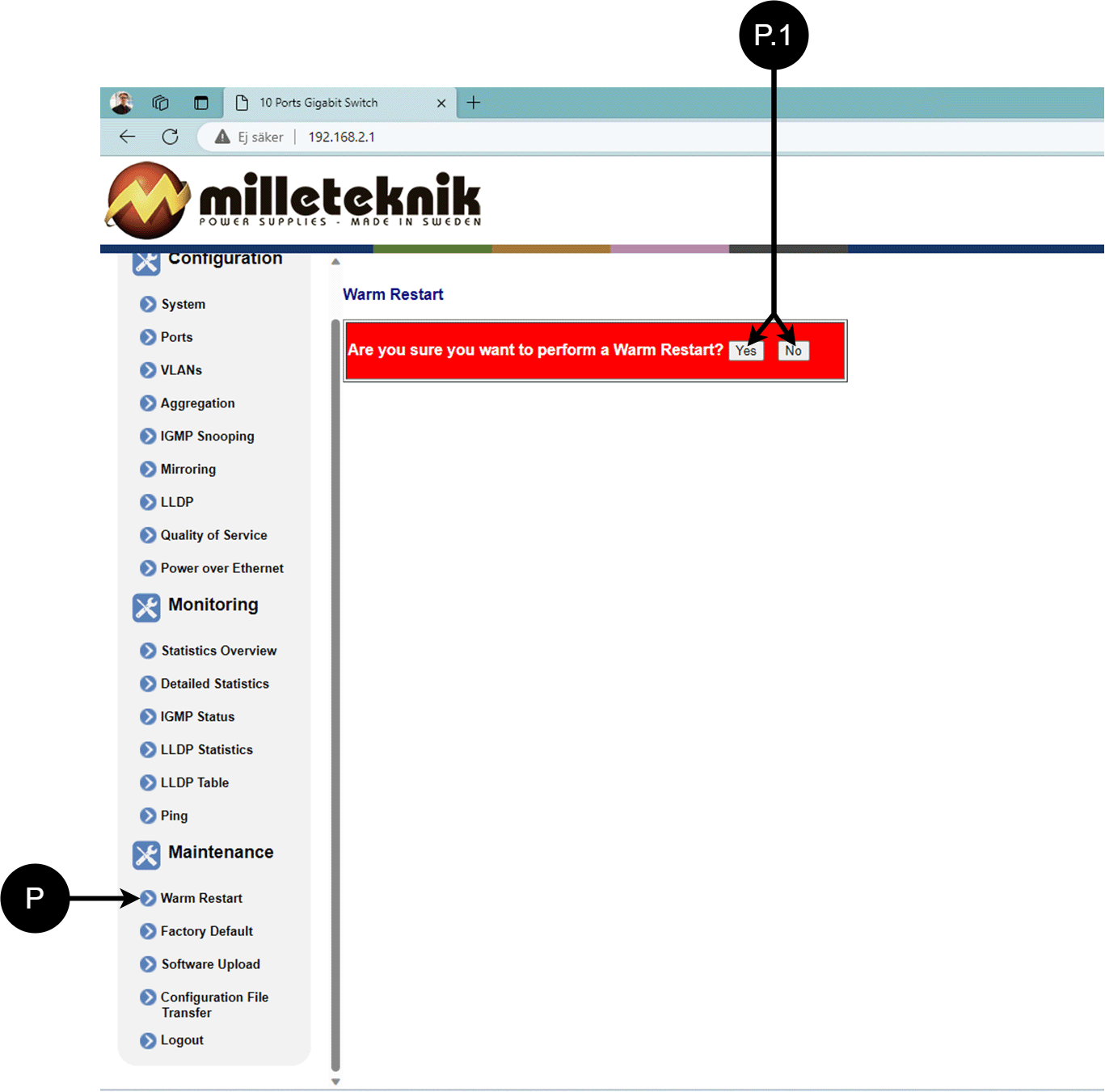

Omstart
Varning
Omstart görs av PoE-switch, batteribackup startas inte om. Vid omstart kommer anslutna enheter att tappa kontakten. Larm kan sättas till batteribackup, men det försvinner när PoE-switchen är igång igen.
Bokstav, nummer | Förklaring |
|---|---|
P | Omstart av PoE-switchen. |
P.1 | Välj "Yes" för att starta om switchen. |
Fabriksåterställning
Varning
Fabriksåterställning görs av PoE-switch. Batteribackup återställs inte. Vid återställning kommer anslutna enheter att tappa kontakten. Larm kan sättas till batteribackup, men det försvinner när PoE-switchen är igång igen.
Fabriksåterställning av switchen kan endast göras från mjukvarans (detta) gränssnitt.
Rekommendation: Behåll IP-adress 192.168.2.1 och notera lösenord.
Viktigt
Vid fabriksåterställning försvinner alla inställningar, även IP-inställningar. Spara konfiguration innan du fabriksåterställer. Se Ladda upp ny mjukvara
Bokstav, nummer | Förklaring |
|---|---|
Q | Fabriksåterställ PoE-switchen. |
Q.1 | Välj "Yes" för att fabriksåterställa PoE-switchen. |

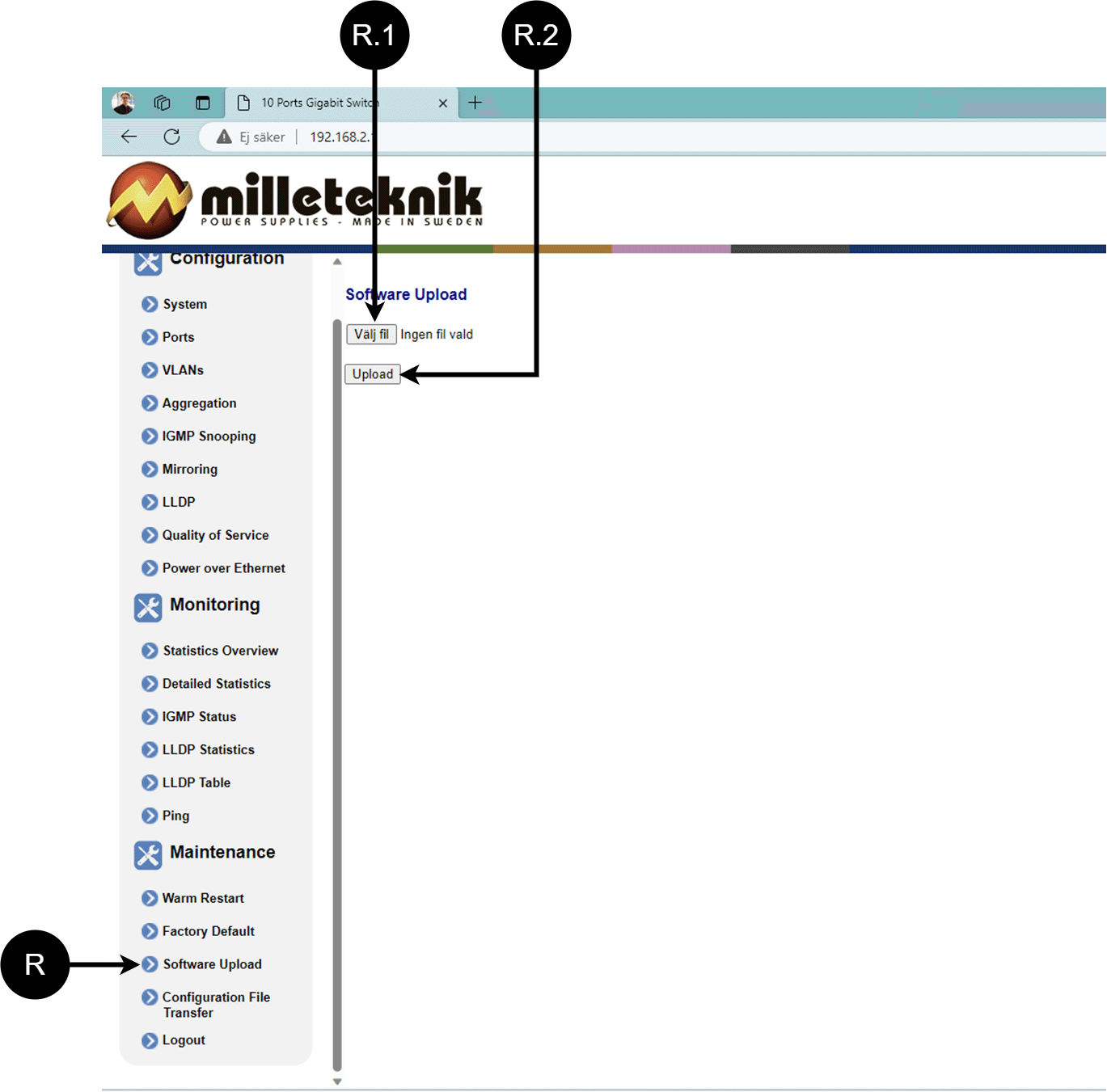

Ladda upp ny mjukvara
Varning
Använd enbart mjukvara du fått av Milletekniks support. Milleteknik tar inget ansvar för mjukvara eller följder som skada på enhet eller kringutrusning eller annan skada som kan uppstå av uppladdning av ej godkänd mjukvara.
Bokstav, nummer | Förklaring |
|---|---|
R | Ladda upp ny mjukvara till Switchen. |
R.1 | Navigera till platsen på datorn där du sparat filen. |
R.2 | Klicka på "Upload" för att ladda upp mjukvaran. |

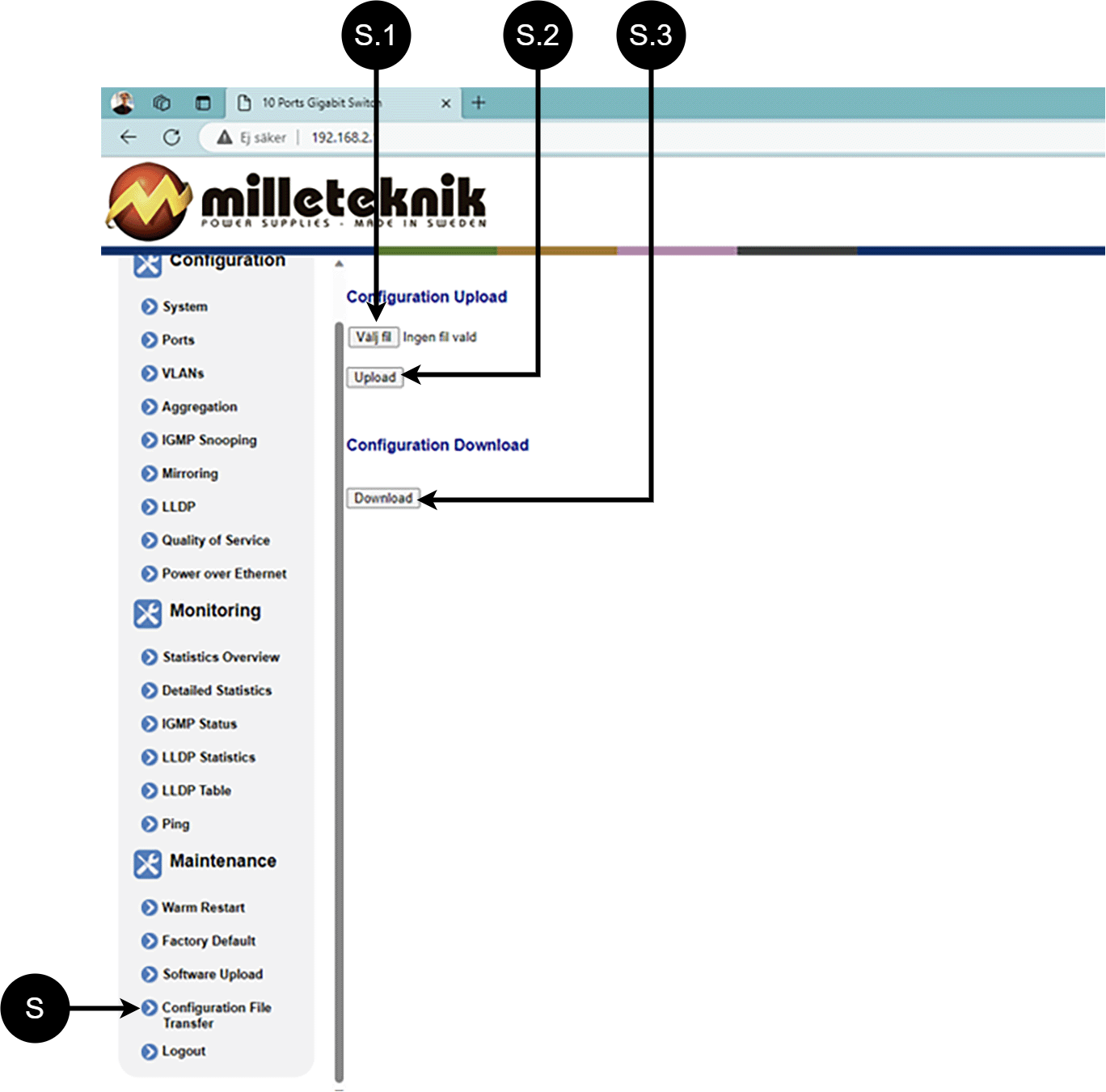

Ladda och spara konfigurationsfil
Bokstav, nummer | Förklaring | ||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
S | Ladda upp eller ner switchens konfiguration. | ||||||||||||||||||||||||||||||||||||||||||||||||
S.1 | Välj ny konfigurationsfil. | ||||||||||||||||||||||||||||||||||||||||||||||||
S.2 | Ladda upp ny konfigurationsfil. | ||||||||||||||||||||||||||||||||||||||||||||||||
S.3 | Ladda ner konfigurationsfil till dator[a]. | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Nyare windowsdatorer tillåter inte att *.cfg-filer laddas ner utan extra godkännande i webbläsaren vid nedladdning. Det kan hända att antivirusprogram rensar bort filen vid nedladdning. | |||||||||||||||||||||||||||||||||||||||||||||||||

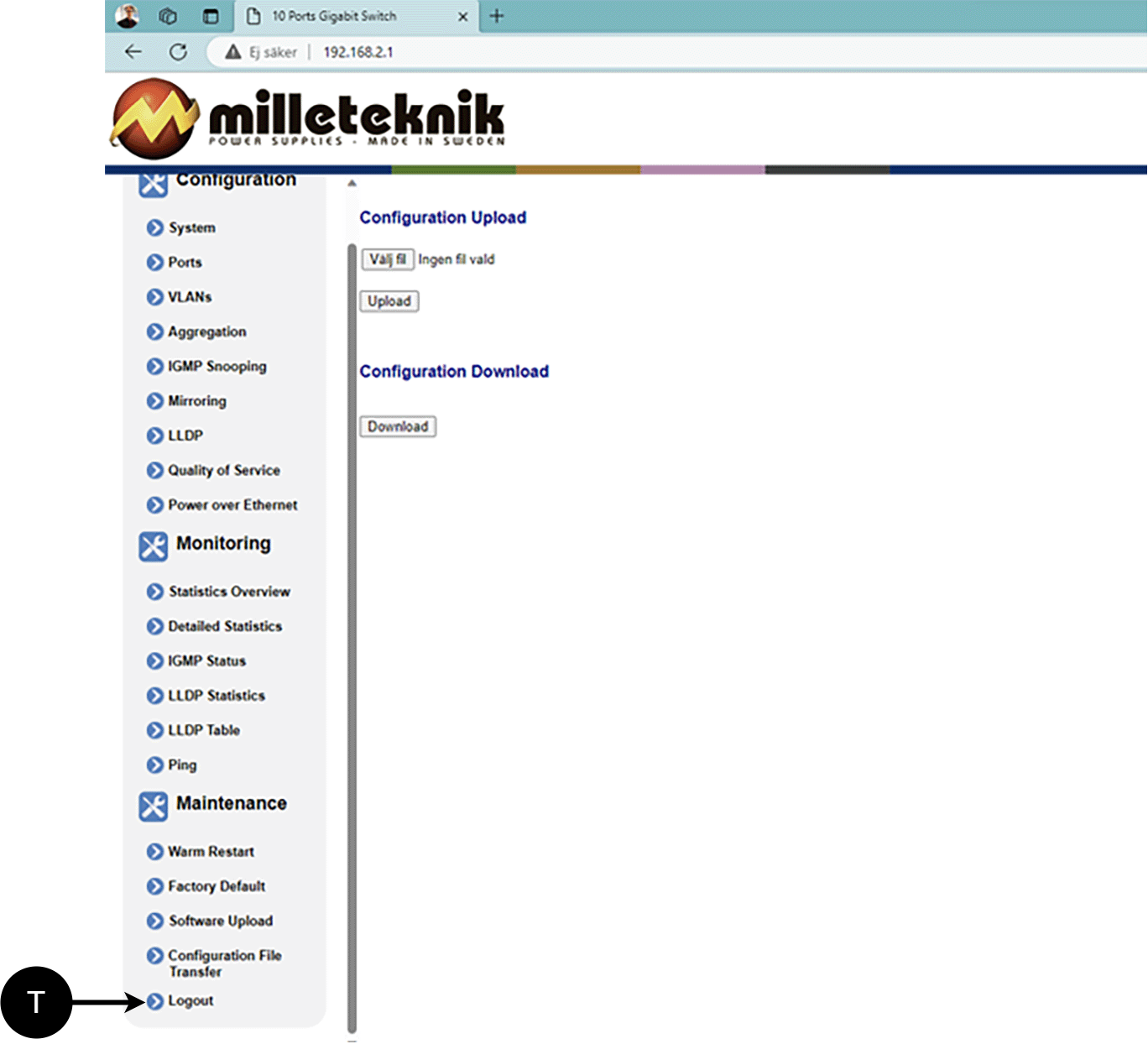

Logga ut
T: Logga ut från switchen. Detta påverkar inte driften av switchen.
Om dessa uppgifter
Alla uppgifter publiceras med reservation för eventuella fel. Uppgifter uppdateras utan föregående meddelande. |
Publiceringsdatum 2026-07-13
Driftsättning - hur enheten skall startas
Fara
Personskada eller död kan uppstå om enheten är kopplad till elnät eller spänningssatt vid nedmontering / flytt.
Anslut last.
Anslut nätspänning.
Koppla in nätspänning.
Underhåll
Systemet, med undantag för batterier, är underhållsfritt vid installation i inomhusmiljö.
Säkerhetsinformation – service och felsökning
Bryt om möjligt nätspänningen innan något arbete påbörjas, till exempel service, batteribyte, mätning eller felsökning.
Ta ur batterisäkring / kontakt / slå av automatsäkring innan du arbetar på DC-sidan.
Kontrollera att alla kablar är korrekt anslutna och jordade innan enheten åter spänningssätts.
Produkten kan innehålla komponenter som blir varma vid drift. Undvik att röra interna delar direkt efter att strömmen brutits.
Om säkringar löser ut upprepade gånger se Felsökning eller koppla bort enheten och kontakta Milletekniks tekniska support.
Vid misstanke om skada, vätskepåverkan eller lukt av bränt, får produkten inte användas förrän den kontrollerats av behörig personal.
Under drift ska kapslingen vara stängd och låst (om enheten har lås).
Endast auktoriserad servicepersonal får utföra reparationer på enheten.
Använd endast originalsäkringar och batterier av samma typ och värde som anges i manual/produktblad.
Milleteknik ansvarar inte för skador orsakade av felaktig hantering, modifiering eller icke godkända komponenter.
Felsökning
Om enheten inte fungerar som förväntat, gå igenom följande kontroller:
Problem | Möjlig orsak | Åtgärd |
|---|---|---|
Ingen spänning ut. | Ingen nätspänning, säkring utlöst eller fel på batterier eller batteriers djupurladdningsskydd har trätt in. | Kontrollera matning och säkringar. |
Lysdiod blinkar. | Information, varning eller fel. | Se panel eller manual för förklaring. |
Säkringar löser ut ofta. | Kortslutning eller överbelastning. | Kontrollera anslutna enheter, byt säkring endast efter att orsaken åtgärdats. |
Enheten blir varm. | Hög belastning eller otillräcklig ventilation | Kontrollera att märkström inte överskrids och att luftflöde finns runt kapslingen. |
Om problemet kvarstår efter dessa kontroller, kontakta Milletekniks support och ange produktbeteckning, serienummer och en kort felbeskrivning.
Uppgifter | Var hittar jag uppgiften? |
|---|---|
Produktbeteckning | På produktens märkskylt. |
Serienummer | På produktens märkskylt. |
Felbeskrivning. | Beskriv kort vad som har hänt och när felet uppstår. |
Märkskylten sitter på enheten, vanligtvis på utsidan. Placeringen kan variera beroende på produkt.
Kontaktväg | Uppgift |
|---|---|
Telefon | 031-340 02 30 |
E-post | |
Webbplats |
Produktblad - strömförsörjning / batteribackup
Produktblad
PoE
Produktidentifiering
Benämning | Artikelnummer | E-nummer |
|---|---|---|
PoE Switch 8p PS UT S | PL02P00048P050P-UTS | 51 73 418 |
Teknisk beskrivning
Strömförsörjning för att driva PoE-enheter som övervakningskameror och andra PoE drivna enheter.
PoE switch med åtta PoE-matade portar och två LAN-portar samt en sfp-port. Nätaggregat strömförsörjer PoE-kort. Enheten saknar batterier varför reservkraft vid strömbortfall ej är möjlig.
Snabbfakta | |
|---|---|
Matningsspänning (V) | 230 V AC, +/- 10% , 47 Hz- 63 Hz |
Spänning ut (V) | 54,6 V DC, (48 V DC) Batterier ej möjliga att koppla till enhetenGäller även i batteridrift. |
Användningsområden
Användningsområden | Ja | Nej |
|---|---|---|
IP-kamera, strömmatning | ✔ | |
Nätverksanslutna enheter som kan drivas av PoE | ✔ |
Elektriska data
Lastutgångar
Lastutgångar | |
|---|---|
Antal lastutgångar | PoE-switch kan driva last. Lastutgång för att driva andra applikationer saknas. |
PoE-utgångar | |
|---|---|
Antal PoE-portar (RJ-45) | 8 |
PoE-budget | 240 W |
PoE, effekt per port | 30,8 W. (9.02 A) |
Antal LAN-portar | 2 |
Nätverksportar/gränssnitt, RJ-45 | 100 Mbit/s 1000Mbit/s |
Styrbar (managed) | Nej Ja |
Larm och skydd
Skydd | Ja | Nej |
|---|---|---|
Kortslutningsskydd | ✔ | |
Överbelastningsskydd/Överspänningsskydd | ✔ | |
Övertemperaturskydd | ✔ |
Kommunikation och indikeringar
Kommunikation och indikeringar | Ja | Nej | Övr. info. |
|---|---|---|---|
Kommunikation till överordnat system | ✘ |
| |
Indikeringar | ✘ |
|

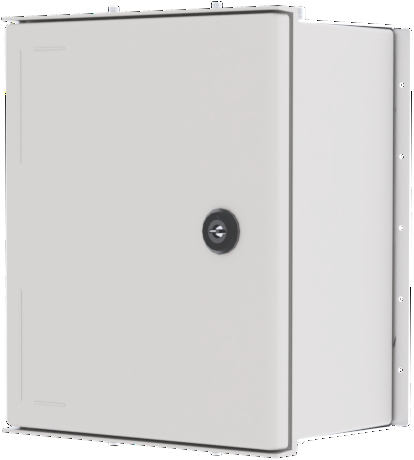

Kapsling och mekanik
Kapsling och mekanik | |
|---|---|
Typ | Universalkapsling för stolpmontering |
IP-klass | IP65 |
Material | Polyesterplast |
Färg | Beige |
Kabelgenomföringar | 9 |
Utslagshål | 1 st. på baksidan |
Lås | ✘ |
Fläkt i kapsling | ✘ |
Montering, installation och behörighetskrav
Montering | Ja | Nej |
|---|---|---|
Stolpe | ✔ |
Installation | Ja | Nej |
|---|---|---|
Fast installation | ✔ |
Mått, vikt och förpackningsinformation
Nettovikt | Vikt med emballage |
|---|---|
5,0 kg | 5,4 kg |
Emballage, transport och lagring | |
|---|---|
Emballage | Kartong och stötskydd i papp |
Antal i förpackning | 1 st |
Förpackningstyp (GS1 T0137) | BX-låda |
Villkor EUR pall | EUR-pall får ej staplas under transport eller lagring. Stapling kan medföra skador på produkt och förpackning. |
Transportmiljö | Produkten ska skyddas mot kondens och direkt nederbörd under transport. |
Transporttemperatur (utan batteri) | −30 °C till +70 °C |
Lagringsmiljö | Torr inomhusmiljö, skyddad mot kondens. Relativ luftfuktighet: max 95 %, ej kondenserande. |
Lagringstemperatur utan batterier | −15°C till +60 °C |
Kompatibilitet för tillval
Kontakt
Så når du oss | |
|---|---|
Växel | 031-340 02 30 |
Support och tekniska frågor | support@milleteknik.se |
Försäljning | sales@milleteknik.se |
WWW | www.milleteknik.se |
Adress | Ögärdesvägen 8B, 433 30 Partille |
Om dessa uppgifter
Alla uppgifter publiceras med reservation för eventuella fel. Uppgifter uppdateras utan föregående meddelande. |
Publiceringsdatum 2026-07-13
Compliance och regelefterlevnad
Leveranstid, garanti och villkor
Leveranstid, garanti och villkor | |||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Garantitid[a] | Produkten har två (2) års garanti mot tillverkningsfel. Utöver den ordinarie garantitiden kan tre (3) års extra garanti köpas till. | ||||||||||||||||||||||||||||||||||||||||||||||||
Särskilda garantivillkor | Komponenter som är tillverkade av annan tillverkare än Milleteknik omfattas ej av Milletekniks garanti.Se även allmänna villkor. | ||||||||||||||||||||||||||||||||||||||||||||||||
Allmänna villkor | ALEM09 med undantag, se: www.milleteknik.se/villkor/ | ||||||||||||||||||||||||||||||||||||||||||||||||
Support | Telefonsupport och support via e-post under garantitidens giltighet är kostnadsfri. För reservdelar som inte omfattas av garanti tillkommer kostnad. | ||||||||||||||||||||||||||||||||||||||||||||||||
Leverans och lager | |||||||||||||||||||||||||||||||||||||||||||||||||
Leveranstid[b] | 5 arbetsdagar. Eller enligt överenskommelse. Leveranstid räknas från fabrik, transporttid tillkommer. | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Köps enheten via grossist eller annan leverantör kan andra villkor för garanti gälla. [b] Vid större beställningar sker leveranstid, enl. ö.k. | |||||||||||||||||||||||||||||||||||||||||||||||||
Drift och underhåll
Drift | Data | Övr. info | |||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Miljö | Utomhus, klass 3. | ||||||||||||||||||||||||||||||||||||||||||||||||
Driftstemperatur (tillåten) [a] | -25°C till +50°C | Klass 3 enligt EN 50131-6 / EN 60839-11 | |||||||||||||||||||||||||||||||||||||||||||||||
Belastning, nätaggregat | 80% | Medelbelastning får ej överstiga 80 % av nätaggregatets märkkapacitet. | |||||||||||||||||||||||||||||||||||||||||||||||
[a] Anger det tillåtna omgivningstemperaturområdet där produkten kan fungera utan att ta skada. Se även tabell om batteriers livslängd. | |||||||||||||||||||||||||||||||||||||||||||||||||
Ja | Nej | Intervall | Övr. info |
|---|---|---|---|
✔ | Produkten är underhållsfri |
Certifieringar och godkännanden
Uppfyller | Direktiv |
|---|---|
PoE | IEEE 802.3af, IEEE 802.3at/30,8 W. Notera att 802.3at typ2 ej stöds, då PoE-kortet saknar handskakningsfunktion för typ 2. |
Emissioner | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3, EAC TP TC 020, CNS13438, GB9254 Class B, GB17625.1 |
Immunitet | EN61000-6-2:2005, EN61000-4-2, -3, 4, -5, -6, -11 SS-EN 50 130-4:2011 Edition 2, EN50131-6 |
CE | CE-märkning enligt (EC) 765/2008 |
RoHS | RoHS Directive 2011/65/EU, including amendment (EU) 2015/863 |
EMC | EMC-direktivet 2014/30/EU |
El (LVD) | Lågspänningsdirektivet 2014/35/EU |
Miljödata
Miljödata | J/N | Information | Övr. info. | ||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Byggvarudeklaration | ✔ | Ja, se iBVD på www.milleteknik.se. | - | ||||||||||||||||||||||||||||||||||||||||||||||
REACH informationsplikt (EG) nr 1907/2006 | ✔ | Ja, se DoC på www.milleteknik.se Produkten uppfyller REACH-förordningen (EG) nr 1907/2006. | Om tomt omfattas ej produkten. | ||||||||||||||||||||||||||||||||||||||||||||||
SVHC ämnen, CAS / EG | ✔ | Ja, bly, 7439-92-1 / 231-100-4 | Om text, se iBVD på www.milleteknik.se. Om tomt=ämne saknas. | ||||||||||||||||||||||||||||||||||||||||||||||
Omfattas av RoHS-direktivet, (EU)2015/863 | ✔ | Ja, se DoC på www.milleteknik.se | Om tomt omfattas produkten ej av RoHS. | ||||||||||||||||||||||||||||||||||||||||||||||
WEEE 2012/19/EU | ✔ | Produkten innehåller elektriska komponenter eller kablage och omfattas av WEEE-direktivet (2012/19/EU). | Om tomt omfattas ej produkten. Uttjänta produkter ska lämnas till återvinningscentral. | ||||||||||||||||||||||||||||||||||||||||||||||
Batteriförordningen (EU) 2023/1542 | Om tomt omfattas ej produkten. | ||||||||||||||||||||||||||||||||||||||||||||||||
SCIP-nr 2008/98/EG | ✔ | Ja, registrerad enligt EU:s avfallsdirektiv när tillämpligt, (2008/98/EG). | Om tomt behövs ej SCIP-nr. | ||||||||||||||||||||||||||||||||||||||||||||||
Konfliktmineraler (EU) 2017/821 | ✗/✗/✗/✗/✔ | Nej=Guld, Volfram, Tantal, Kobolt. Ja=Tenn. | Tenn i lödningar i kretskort som köps in via svensk leverantör. | ||||||||||||||||||||||||||||||||||||||||||||||
Innehåller nanomaterial: EG 1272/2008 | ✗ | Produkten innehåller ej nanomaterial. | |||||||||||||||||||||||||||||||||||||||||||||||
Ekodesign 2009/125/EG | Milletekniks produkter är avsedda för professionell användning och omfattas därför inte direkt av ekodesignförordningen (EU 2019/1782). Eftersom vissa komponenter kan omfattas redovisar vi ändå relevant information[a], där det är tillämpligt, för att ge våra kunder trygghet i sitt val. | ||||||||||||||||||||||||||||||||||||||||||||||||
Maskindirektiv 2006/42/EG | Produkten ingår i elektriska system, omfattas av relevanta el- och säkerhetsdirektiv och är inte en maskin enligt Maskindirektivet (2006/42/EG). Kommer att ersättas av Maskinförordningen (EU) 2023/1230, som börjar tillämpas 2027. | ||||||||||||||||||||||||||||||||||||||||||||||||
Produkten konstrueras för lång livslängd vilket minskar miljöpåverkan. Uttjänta produkter lämnas till närmaste återvinningscentral. | |||||||||||||||||||||||||||||||||||||||||||||||||
[a] Standbyförbrukning och effekt. | |||||||||||||||||||||||||||||||||||||||||||||||||
Tillverkare och ursprungsland
Tillverkare[a] | Milleteknik AB | ||||||||||||||||||||||||||||||||||||||||||||||||
Tullstat. Nr. | 85044095[b] | ||||||||||||||||||||||||||||||||||||||||||||||||
Ursprungsland | Sverige | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Tillverkare avser det varumärke som är angivet på produkten. Vid avvikelse mellan produktens märkning och detta produktblad gäller produktens märkning. [b] Verifiera med tullombud/Tullverket vid export/import; alternativ klassificering 85044055 kan bli aktuell om produkten bedöms som ackumulatorladdare. | |||||||||||||||||||||||||||||||||||||||||||||||||
Bilaga
Behörighetskrav, installation av nätanslutning
Krav på behörighet varierar mellan länder. Tabellen sammanfattar nationella krav för fast installation respektive anslutning av utrustning med stickkontakt.
Tillval på produktens sekundärsida, exempelvis 12 V, 24 V eller 48 V DC, ansluts enligt respektive anvisning. Arbete på produktens nätanslutning ska utföras enligt nationella krav på behörighet.
Behörighetskrav för Installation | Fast installation (230 V AC) | Stickkontakt | Övr. info |
|---|---|---|---|
Sverige | ✔ | ✗ | Fast installation får utföras av tekniker men ska ske under behörig installatörs ansvar. (Elsäkerhetslagen, SS 436 40 00) Stickkontakt får anslutas utan behörighet. |
Norge | ✔ | ✔ | Krav på behörig elektriker även för utrustning med stickkontakt i fasta installationer. (NEK 400, DSB) |
Finland | ✔ | ✗ | Stickkontakt får anslutas utan behörighet. (Tukes, SFS 6000) |
Danmark | ✔ | ✗ | Stickkontakt får anslutas utan behörighet. (Sikkerhedsstyrelsen) |
Tyskland | ✔ | ✗ | All fast installation kräver behörig elektriker enligt VDE 0100. Stickkontakt får anslutas utan behörighet, men endast av person med grundläggande elkunskap (”Elektrotechnisch unterwiesene Person”). |
Övrigt
Skillnaden på PoE, PoE+ och PoE++.
Referenstabell: miljöklasser enligt EN 50130-5 (som hänvisas till i EN 50131-6)
Klass | Typ | Temperaturintervall |
|---|---|---|
Miljöklass 1 | Uppvärmt inomhus (typ kontor/bostad). | +5°C till +40°C |
Miljöklass 2 | Allmänt inomhus (typ lager/trapphus, ej temperaturstyrt). | -10°C till +40°C |
Miljöklass 3 | Skyddat utomhus. | -25°C till +50°C |
Miljöklass 4 | Allmänt utomhus. | -25°C till +60°C |
Om dessa uppgifter
Alla uppgifter publiceras med reservation för eventuella fel. Uppgifter uppdateras utan föregående meddelande. |
Publiceringsdatum 2026-07-13
[1] Översättning på annat språk än svenska är endast vägledande och ej säkert granskade. Översättning skall alltid kontrolleras mot det svenska originalet för att säkerställa korrekt information.
