Asennus ja käyttöönotto
Asennus- ja käyttöönotto-ohjeet.

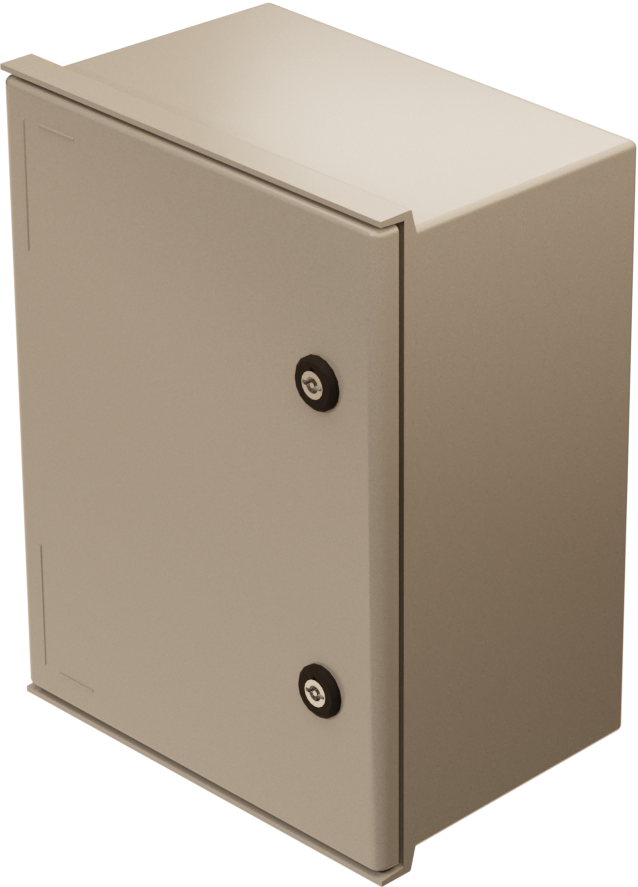

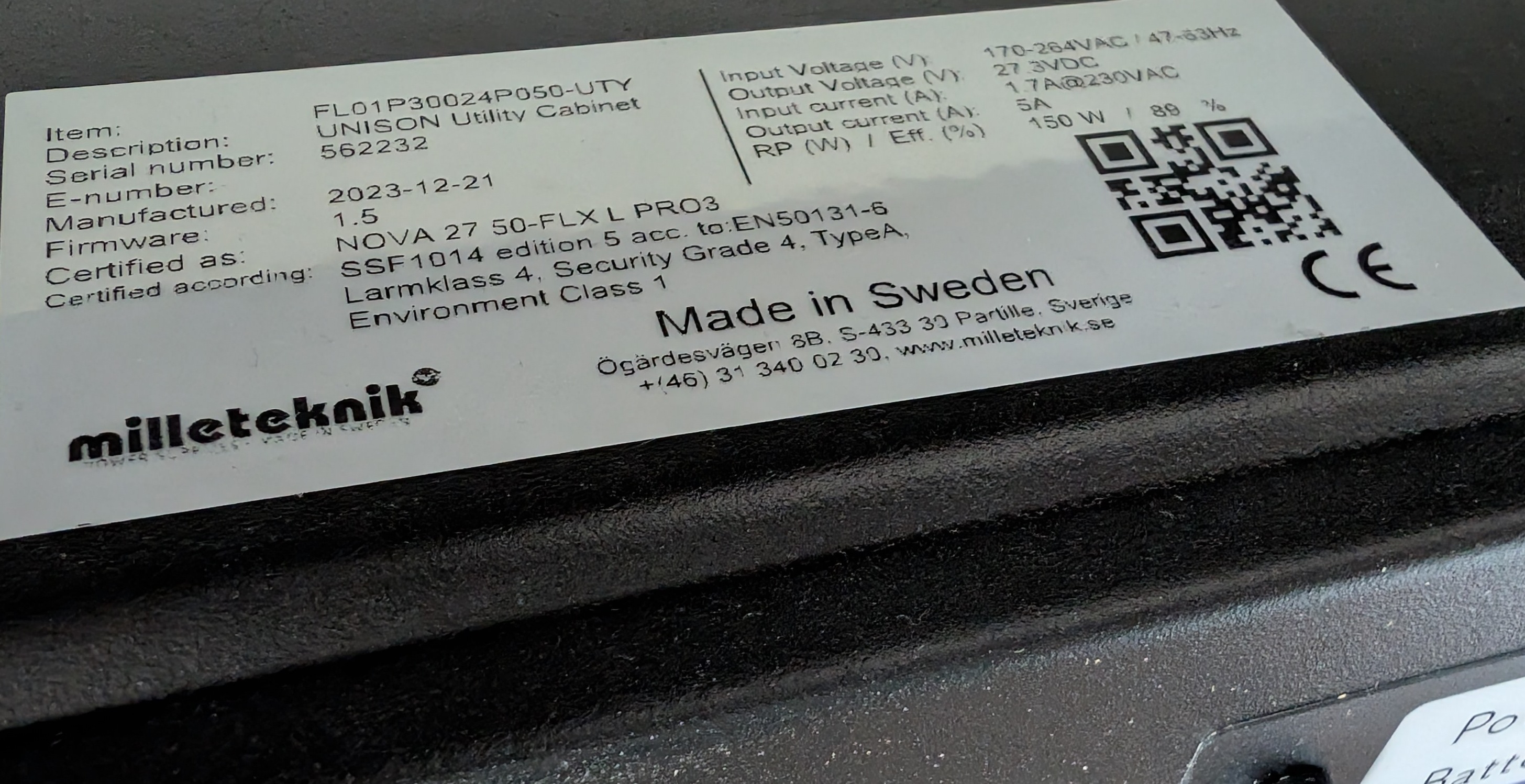

Tuotteen tunnistus
Nimikeke | Tuotenumero | E-numero (SE) |
|---|---|---|
Hallittu PoE-muunnin 8p UT M | PL02P30024P100P-UTM | 51 734 04 |
PoE-tuotelehti / tekniset tiedot
Jos
Hallittu PoE-muunnin 8p UT M on virtalähde PoE-kytkimellä ulkokäyttöön. Rakennettu kestämään pohjoismaisia olosuhteita - kesä kuin talvi. Tuote eroaa Milleteknikin sisäakkuvarmuuskopioista ja joitain ominaisuuksia on lisätty ja toiset
Tarkistukset ja tämän asiakirjan painos
Tämän asiakirjan nykyinen ja viimeisin julkaistu painos on saatavilla osoitteessa www.milleteknik.se.
Tämän asiakirjan voimassaoloa ei voida taata, koska uusia painoksia julkaistaan ilman ennakkoilmoitusta.
Alkuperäiset ohjeet: ruotsi.[1].
Käyttöohje, tekniset tiedot ja niiden käännökset voivat sisältää virheitä. Asentajan vastuulla on aina asentaa tuote turvallisesti.
Symbolit
Symbolit | Nimi | Selitys |
|---|---|---|
 | Varoitus | Sähköiskun, väärän asennuksen tai kuumien pintojen vaara. Näkyy joissakin käsikirjoissa |
 | Huomautus | Käytetään täydentäviin tietoihin, jotka selventävät tekstiä. |
 | Huomio / Tärkeää | Ilmaisee laitteen vaurioitumisen tai toimintahäiriön riskin. Käytetään myös tärkeisiin, mutta ei turvallisuuteen liittyviin tietoihin. |
 | Vinkkejä | Näyttää käytännön neuvoja tai pikavalintoja asennusta, käyttöä tai huoltoa varten. |
 | CE-merkintä | Tuote on sovellettavien EU-direktiivien ja yhdenmukaistettujen standardien mukainen. |
 | Lue käyttöohje | Lue käyttöohje ennen asennusta ja huoltoa. |
 | Älä hävitä kotitalousjätteeseen | Tuote kuuluu sähkö- ja elektroniikkalaiteromun direktiivin piiriin, eikä sitä saa hävittää kotitalousjätteen mukana, vaan se on kierrätettävä ja toimitettava kierrätyskeskukseen. |
 | Kierrätys | Pakkaukset, tuotteet ja muut materiaalit, jotka eivät sisällä elektroniikkaa, on kierrätettävä paikallisten ympäristömääräysten mukaisesti. |
Asennus — yleistietoa
Asennuksen saa suorittaa vain valtuutettu sähköasentaja voimassa olevien kansallisten sähköasennusmääräysten mukaisesti.
Tuote kuuluu suojaluokkaan I, ja se on kytkettävä maadoitettuun 230 V AC -piiriin.
Kiinteään asennukseen on kuuluttava standardin IEC 60947-1 mukainen pääkytkin. Kytkimen on oltava helposti saatavilla, ja sen toiminta on merkittävä selvästi.
Syöttökaapelin poikkipinta-alan on oltava vähintään 1,0 mm², ja se on suojattava T 2,5 A -sulakkeella (hidas) tai vastaavalla.
Vaihtovirta- ja pienjännitekaapeleita ei saa vetää yhteen. Pidä erilliset kaapelikourut tai -niput.
Tarkista, että suojamaa (PE) on kytketty oikein, ennen kuin kytket jännitteen päälle.
Varmista vapaa ilmankierto kotelon ympärillä vähintään 100 mm, ellei toisin mainita. Tuuletusaukkoja ei saa peittää.
Tuote on tarkoitettu ulkoasennukseen.
Nämä yleiset vaatimukset koskevat kaikkia Milleteknik-tuotteita, joissa on 230 V verkkoliitäntä.
Pääkytkimen, sulakkeen ja kaapelin alueen vaatimukset
Sovellettavien sähköturvallisuusvaatimusten täyttämiseksi laitteisto on varustettava IEC 60947-1 -standardin mukaisella pääkytkimellä.
Komponentti | Vaatimukset |
|---|---|
Pääkytkin | Kiinteään asennukseen on kuuluttava standardin IEC 60947-1 mukainen pääkytkin. Kytkimen on oltava helposti saatavilla, ja sen toiminta on merkittävä selvästi. |
Sulake | Syöttöpiiri on suojattava sulakkeella tai automaattisulakkeella, jonka nimellisvirta on tuote-eritelmän mukainen. Katso laitteen tyyppikilpi. |
Sulakkeet | Hyväksytty tyyppi IEC 60127 mukaisesti. |
Johdon poikkipinta-ala (230 V) | Vähintään 1,0 mm2 |
Kaapelin pituus | Pidemmän johdotuksen tapauksessa jännitehäviöt on otettava huomioon siten, että käyttöjännite ei laske alle 230 V ± 10% yksikössä. |
Vedonpoisto | AC- ja pienjännitekaapeleita ei saa asentaa samaan nippuun. Pidä kaapelikourut tai -niput erillään. |
Nämä vaatimukset koskevat kaikkia Milleteknik-tuotteita, joissa on 230 V verkkoliitäntä.
Alla olevassa taulukossa on esitetty suositeltu kaapelialue pienvirta-asennuksille eri jännitteillä, virranvoimakkuuksilla ja kaapelipituuksilla. Arvot perustuvat kuparikaapeliin ja maksimijännitehäviöön noin 3% toiminnan luotettavuuden varmistamiseksi
V | Virranvoimakkuus (A) | Kaapelin pituus 10 metriä | Kaapelin pituus 30 metriä | Kaapelin pituus 60 metriä | Kaapelin pituus 100 metriä |
|---|---|---|---|---|---|
24 V | 1A | 0,75 mm2 | 0,75 mm2 | 1,5 mm2 | 1,5 mm2 |
24 V | 3A | 0,75 mm2 | 0,75 mm2 | 1,5 mm2 | 2,5 mm2 |
24 V | 5A | 0,75 mm2 | 1,5 mm2 | 2,5 mm2 | 4 mm2 |
24 V | 10A | 1,5 mm2 | 2,5 mm2 | 6 mm2 | -* |
24 V | 15A | 1,5 mm2 | 4 mm2 | -* | -* |
24 V | 25A | 2,5 mm2 | 6 mm2 | -* | -* |
24 V | 40A | 4,0 mm2 | -* | -* | -* |
* Kaapelin pinta-ala ylittää liittimen liittimen mitat, joten yli 6 mm: n kaapelia ei ole mahdollista käyttää! | |||||
Kotelo
Yleiset kokoonpano-ohjeet
Ulkokäyttöinen kiinnitys pylvääseen
Tuote on tarkoitettu asennettavaksi pylvääseen, jossa on kiskot tai vastaavat kiinnitysosat.
Asennettava kotelo pystysuora.
Hyvän ilmanvaihdon varmistamiseksi kotelon ympärille tulisi olla vähintään 100 mm vapaata tilaa.
Käytä kiskoja ja kiinnikkeitä, jotka ovat yhteensopivia tuotteen painon ja asennuskuvion kanssa.
Asenna kiskot tuotteeseen ennen pylväskiinnikkeiden tai putkipuristimien asentamista.
Aseta putkikiinnikkeet tai vastaavat kiinnitysosat pylvään ympärille ja liitä ne kiskojen kiinnityspisteisiin.
Tarkista, että tuote on kohdistettu ja asennettu pystyasentoon ennen kiristämistä.
Pylvään halkaisijan ja materiaalin tulee olla sopivia valitulle kiinnitystyypille.
Kiristä kaikki ruuvit ja mutterit kiinnitystietojen suositusten mukaisesti.
Varmista, että tuote on tiukasti kiinni eikä se voi pyöriä tai liu'ua pylväällä asennuksen jälkeen.
Kaapeliliitännät tulee suunnata alaspäin tai tuotteen erityisten asennusohjeiden mukaisesti.
Vältä paikkoja, joissa vesi voi virrata suoraan koteloon ylhäältä pinnoilta.
Vältä sijoittamista suoraan auringonvaloon tai lähelle lämmönlähteitä.
Asennuksen on suoritettava sovellettavien asennussääntöjen mukaisesti ja toimivaltaisen asentajan toimesta.
Asennus
Käytä sopivia ruuveja seinäkiinnitystä varten, ruuvit eivät sisälly toimitukseen.
Betoniin seinäasennukseen on käytettävä betoniruuveja. Telineeseen asennettaessa käytetään M6: ta, jossa on korimutteri
Ruuvin pituus on säädettävä seinämateriaalin ja kuormituksen mukaan. Määritetty ruuvin pituus on pienin sallittu pituus
Asennusreiät, etäisyys ja ø.
Paino paristoilla
Nettopaino ilman paristoja | Akun tyyppi | Numero | Paristot/paino kappaleelta | Paino paristoilla |
|---|---|---|---|---|
14,5 kg | 20 Ah | 2 | 6,0 kg | 26,3 kg |
Asennusvaihtoehdot ja lisävarusteet
asennuksen varmistamiseksi tarjoamme useita räätälöityjä kiinnikkeitä UT-sarjan koteloihimme (S, M ja L). Alla olevassa matriisissa näet, mitkä vaihtoehdot ovat yhteensopivia
Huomaa, että seinäkiinnike on aina vakiona kaikissa malleissa. Pylvään asennukseen tai ylimääräisen aurinkosuojan tarpeisiin tarvitaan erilliset lisävarustepaketit
Kotelo | Seinäkiinnike | Pylväs kiinnike | Aurinkosuoja | Kameran ja pylvään kiinnitys (tulossa) | Kaiutinkiinnike |
|---|---|---|---|---|---|
UT M | Mukana | Napakiinnityssarja UT S- ja UT M -laitteille | Aurinkosuojasarja | Kameran kiinnityssarja UT M: lle | Kaiutinasennussarja UT M: lle |
Lisävarusteet | Kotelo |
|---|---|
Napakiinnityssarja UT S- ja UT M -laitteille | UT S ja UT M |
Aurinkosuojasarja | UT S, UT M ja UT L |
Kameran kiinnityssarja UT M: lle | ULOS M |
Kaiutinasennussarja UT M: lle | ULOS M |

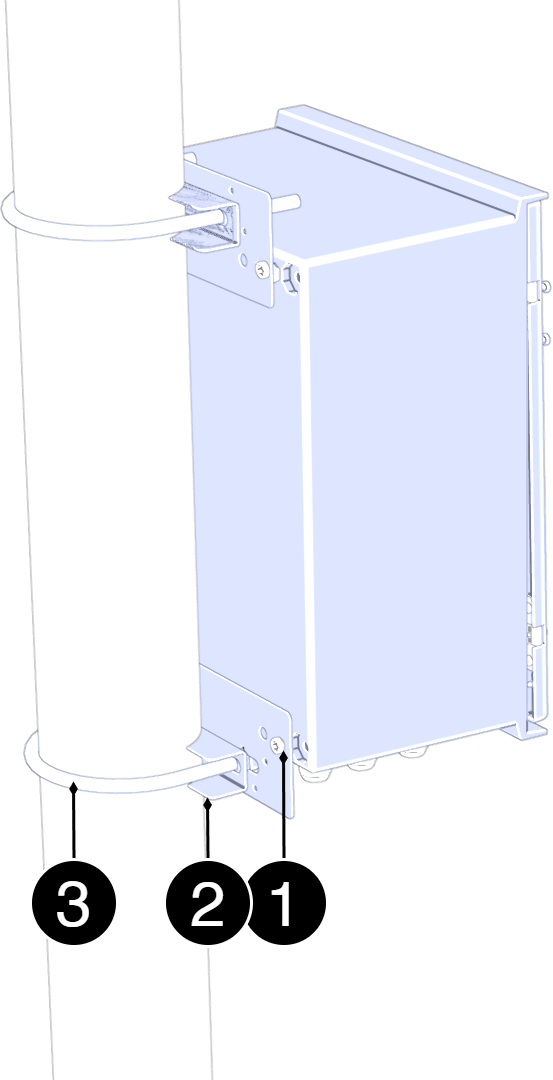

Asennus pylvääseen
Asennus pylvääseen
Katso komponenttien yleiskatsaus ruuveista, mutterista, aluslevyistä ja välikappaleista.
Ei. | Selitys |
|---|---|
1 | Kiinnityslevy. |
2 | Laskuri. |
3 | U-pultti. |
Kokoa tässä järjestyksessä:
Aseta kiinnityslevyt (3) kotelon ylä- ja alaosaan ja kiinnitä ne kevyesti mukana toimitetuilla ruuveilla. Älä kiristä vielä lopullisesti.
Vie alempi U-pultti (2) pylvään ympärille ja alemman asennuslevyn reikien läpi. Asenna aluslevyt ja mutterit. Kiristä kevyesti.
Vie ylempi U-pultti (2) pylvään ympärille ja ylemmän asennuslevyn reikien läpi. Asenna aluslevyt ja mutter
Säädä kotelon sijainti siten, että se on juotoksessa ja keskitetty pylvääseen.
Kiristä kaikki mutterit peräkkäin: - alempi U-pultti - ylempi U-pultti - ruuvit kiinnityslevyihin
Tarkista kiinnitys asettamalla kotelo kevyesti eteen/taaksepäin varmistaaksesi vakaan asennuksen.

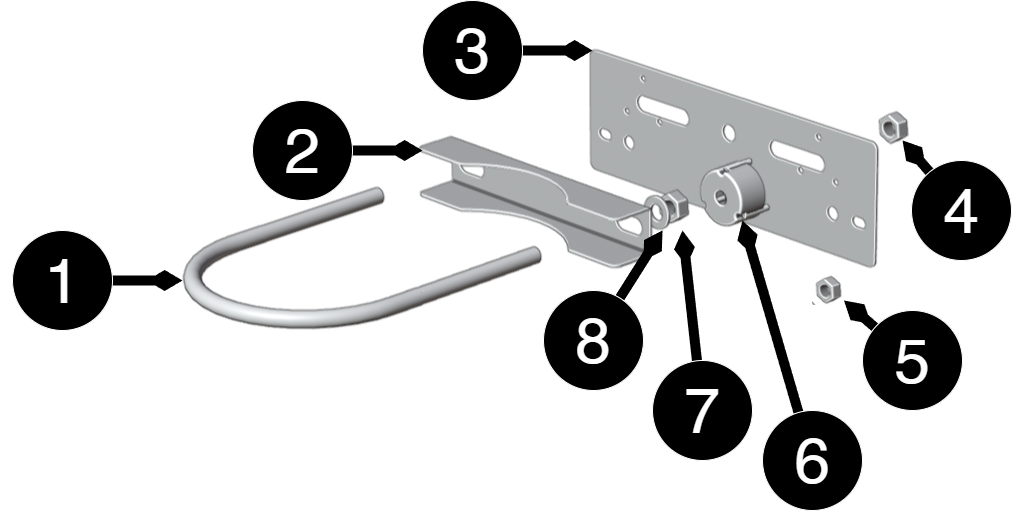

Osaluettelo
Komponenttien yleiskatsaus Asennussarjat
Ei. | Selitys | Koko | Numero |
|---|---|---|---|
1 | Kiinnityslevy | 125 mm | 2 |
2 | U-pultti napaan | - | 2 |
3 | Aluslevyt ja mutterit | - | 2 |
4,7 | Pähkinä | M10 | 4 |
5 | Pähkinä | M6LM | 8 |
6 | etäisyys | Ø 36 mm, syvyys 20 mm | 4 |
8 | Pesukoneen | 10 (5x20x2) | 4 |

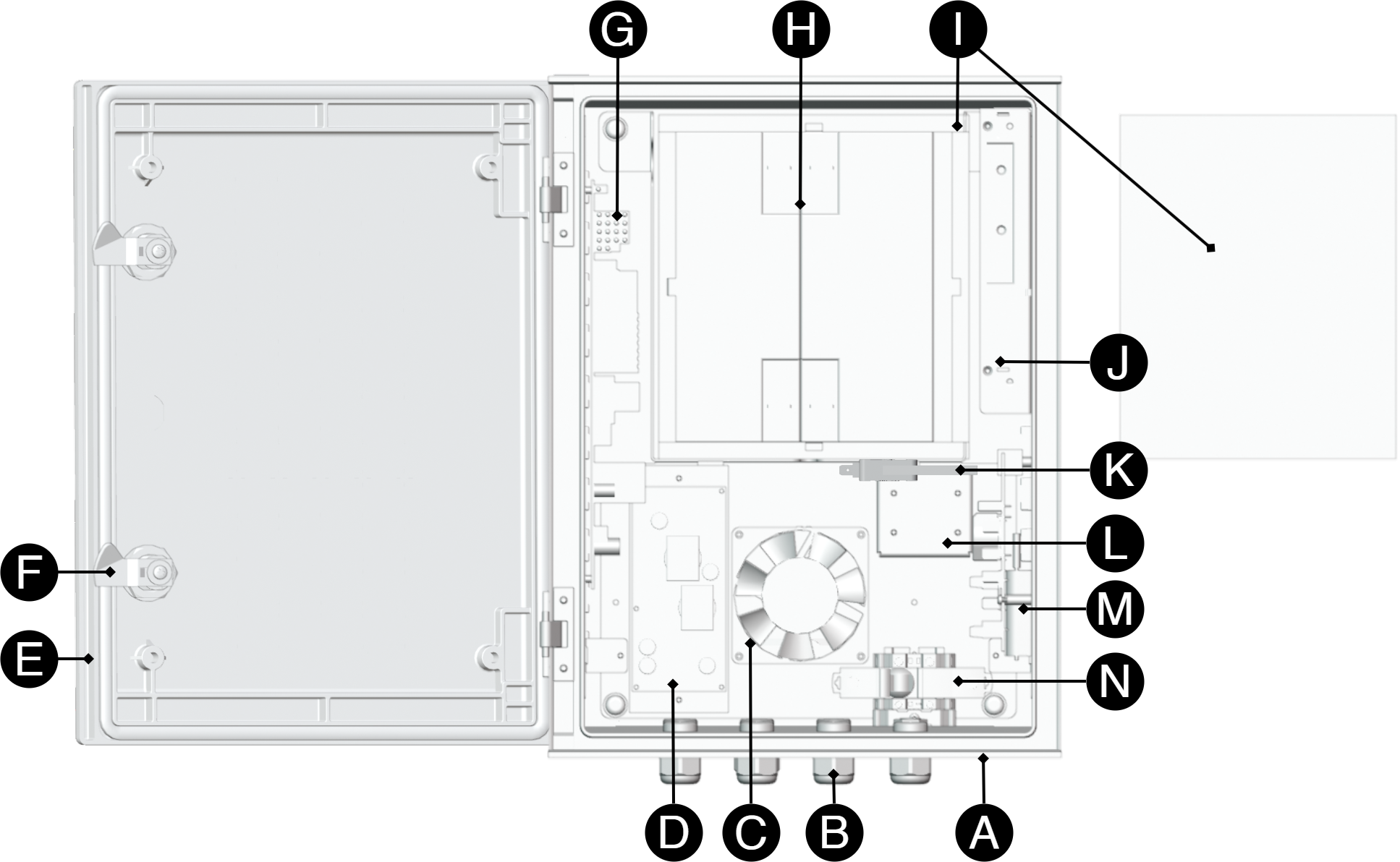

Komponenttien yleiskatsaus Hallittu PoE-kytkin 8p UT M
Kokoonpano voi poiketa toimitetusta tuotteesta.
Kirje | Selitys |
|---|---|
A | Kotelo. |
B | Kaapelin läpiviennit. |
C | Tuuletin. |
D | Virtakortti - virtaa PoE-kortille 48 V DC. |
E | Ovi. |
F | Lukko. |
G | Poe-kortti. |
H | Paristot, (ostetaan erikseen). |
I | Eristäminen. |
J | Virtalähteet. |
K | Sabotaasikontakti. |
L | Lämpötila-anturit. |
M | Tulostaulu. |
N | Automaattinen sulake ja tuloliitäntä 230 V AC. |

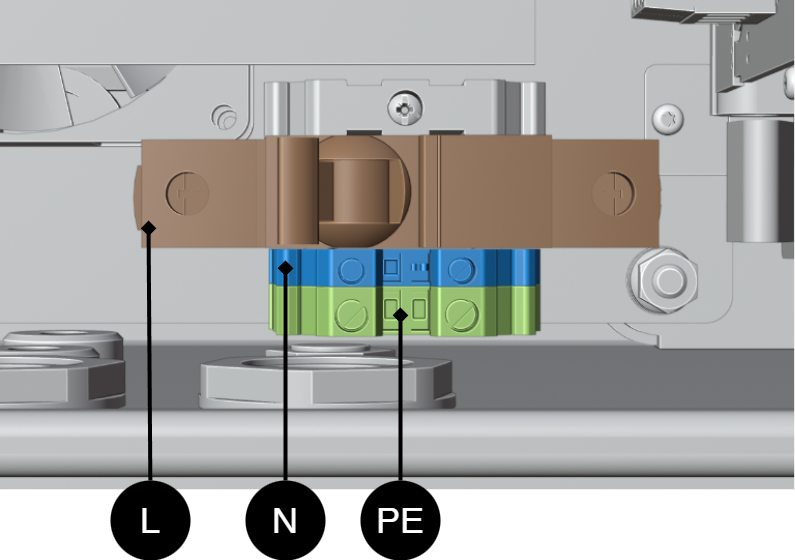

Syöttöjännitteen liitäntä, 230 V AC
Ennen kytkemistä syöttöpiiri on irrotettava ja jännitteetön. Varmista, että johtimen pinta-ala ja kaapelityyppi täyttävät sovellettavat asennussäännöt ja että vedonpoisto- ja eristystasot täyttävät 230 V:n vaihtovirtalaitteiden vaatimukset
Liitännän jälkeen kaikki ruuviliitännät on tarkistettava ja kiristettävä. Kiristäminen saa tapahtua vasta sen jälkeen, kun mekaaninen suojaus, korkit ja kotelo on koottu uudelleen ja ne ovat standardin EN 62368-1 mukaisen kosketussuojauksen mukaisia
Tärkeää
230 V:n vaihtovirran asennuksen ja kytkemisen saa suorittaa vain pätevä sähköasentaja SS 436 40 00 mukaisesti.
L (vaihe) — kytke tuleva vaihejohdin.
N (Neutraali) — kytke tuleva nollajohdin (nolla).
PE (Suojaava maaperä) - kytke suojaava maaperä aiottuun maadoitusliittimeen. Suojaava maaperä on pakollinen laitteen määrätyn suojaustason ylläpitämiseksi (suojausluokka I)
Nimitys | Selitys |
|---|---|
L | vaihe. |
N | Neutraali (nolla) |
P.E. | Maaperä. |

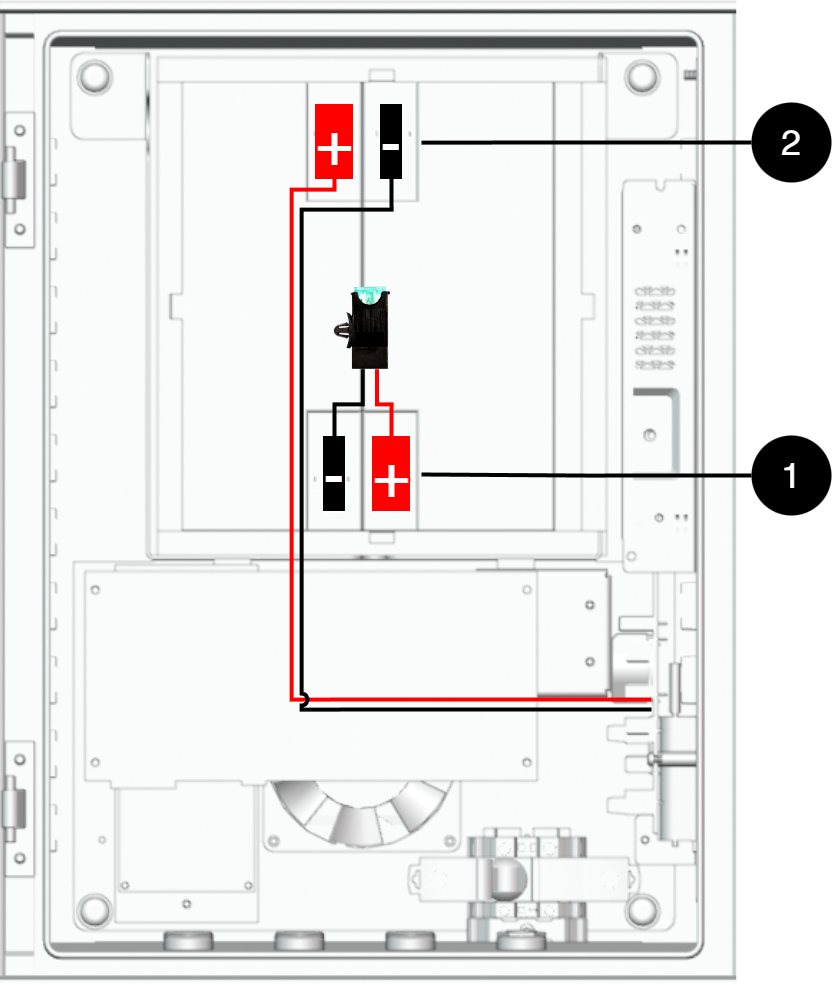

Akut – sijoitus ja kytkentä
Akkujen liittäminen
Huomaa, että kokoonpano voi vaihdella tuotteen mukaan.
Nro | Selitys |
|---|---|
B1- | Miinusnapa emolevyyn. |
B1+ | Plussaa akun suojauksesta. |

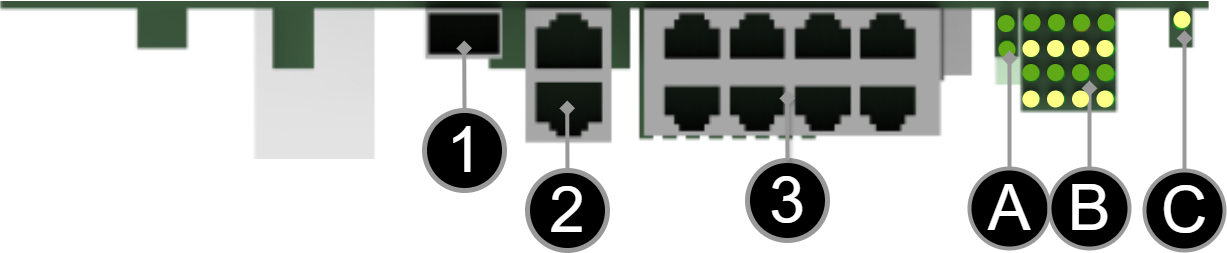

Pikakuvaus PoE-kytkimestä
[sv] Notera att bilden kan vara vänd
Numero/kirjain | Selitys |
|---|---|
1 | SFP-port. |
2 | 2 kpl. RJ-45-portit dataa varten, ei-PoE, (ei virtaa) |
3 | 8 kpl RJ-45-virtaportit PoE-laitteiden liittä |
A | Merkintä, vihreä LED. Tämä on vain osoitus tiedonsiirrosta portin kautta eikä liitetyn laitteen tilasta. Tämä merkintä koskee kahta RJ-45-porttia (2), jotka eivät ole PoE-syötettäviä |
B | Merkintä, keltainen LED syttyy, kun PoE-laite on kytketty pistorasiaan. Tämä on vain osoitus siitä, että portti on kytketty eikä liitetyn laitteen tila. Hehkuu vihreänä, kun siirrät tietoja. Tämä merkintä koskee PoE-syötettyjä RJ-45-portteja (3). |
C | Hehkuu keltaisena, kun kortti on päällä. |
Ohjelmiston käyttö PoE-kytkimessä
Ohjelmiston käyttö PoE-kytkimessä
Tämä osio näyttää, kuinka kirjaudut sisään kytkimen määrityssivulle.
Kytkimen ohjelmiston konfigurointia varten tietokoneelle on asetettava oikea IP-osoite.
Pääsy kytkimen ohjelmistoon tapahtuu selaimen kautta (kuten: Chrome, Edge, Firefox jne.).
Noudata ohjeita päästäksesi kytkimen asetuksiin.
Huomaa
Näytetyt asetukset ovat PC-asetuksia (Windows 7 - Windows 11). Windows ja nimet voivat vaihdella eri Windows-versioiden välillä. Valitettavasti emme voi tarjota tukea tietokoneesi asetuksille.
Huomaa
Kytkimen osoite (tehdasasetus): 192.168.2.1
Salasana (tehdasasetus): järjestelmänvalvoja
Huomautus
PoE-kytkimen osoite on: 192.168.2.1 ja käyttäjätunnus ja salasana ovat: admin/admin
Avaa asetukset ja siirry kohtaan Verkko ja Internet -> Verkon lisäasetukset. Avata lisää verkkokorttivaihtoehtoja.
Näyttöön tulee Verkkoyhteydet-ikkuna, jossa näkyvät kaikki tietokoneen käytettävissä olevat verkkoyhteydet. Kaksoisnapsauta verkkoyhteyttä, jota käytät kytkimeen yhdistämiseen.
Ethernet-tilaikkuna tulee näkyviin. Napsauta painiketta Ominaisuudet alla olevan kuvan mukaisesti.
Kaksoisnapsauta: Internet Protocol Version 4 (TCP / IPv4).
Aseta tietokoneen IP-osoite ja aliverkon peite alla olevan kuvan mukaisesti. Oletuksena tuotteen IP-osoite on 192.168.2.1. Voit asettaa minkä tahansa IP-osoitteen, kunhan se ei ole sama kuin kytkimesi IP-osoite ja on samassa verkkosegmentissä kuin kytkimesi IP-osoite. Paina päälle OK ottaaksesi juuri tekemäsi TCP/IPv4-asetukset käyttöön. Nyt voit muodostaa yhteyden kytkimeen verkkoselaimella (Chrome, Edge tai Firefox).
Liitä RJ-45-kaapeli tietokoneen ja PoE-kytkimen väliin.
Kirjaudu Switchiin
Huomaa
Kytkimen osoite (tehdasasetus): 192.168.2.1
Salasana (tehdasasetus): järjestelmänvalvoja
Huomaa
Jos saat varoituksen, että sivu ei ole suojattu/yhteys ei ole yksityinen, napsauta "Lisäasetukset" ja sitten "Jatka".
Käynnistä selain tietokoneellasi.
Kirjaudu PoE-kytkimeen.
Taulu 16. Kirjaudu sisään kytkimeen.Määrä
Selitys
1
PoE-kytkimen IP-osoite: 192.168.2.1
2
Salasana: admin
3
Käytä = Ok
4
PoE-kytkimen valikko
Kokoonpano
Järjestelmä, konfigurointi
Kirjain, numero | Selitys |
|---|---|
A | PoE-kytkinjärjestelmän määrityssivu |
A.1 | Valitse tämä, jos aiot käyttää DHCP:tä, katso alla oleva varoitus. |
A.2 | Muuttaa tehdasoletussalasanan (admin). |
A.3 | Jos olet tehnyt muutoksia, sinun on napsautettava "Käytä" tallentaaksesi muutokset. |
Portit, konfigurointi
Kirjain, numero | Selitys |
|---|---|
B | Portit |
B.1 | Tätä asetusta ei yleensä tarvitse muuttaa. Valitse PoE-kytkimen porttien nopeus. |
B.2 | Tätä asetusta ei yleensä tarvitse muuttaa. |
VLAN-kokoonpano
C: Virtuaaliverkon konfigurointi.
Aggregointi, konfigurointi
D: Kuorman tasaus porttien välillä.
IGMP Snooping, konfigurointi
E: Vastaanottoa ohjaava kytkin.
Peilaus, konfigurointi
F: Porttien peilaus.
LLDP-kokoonpano
Kirjain, numero | Selitys |
|---|---|
G | LLDP on lyhenne sanoista "Link Layer Discovery Protocol", joka on verkkoprotokollastandardi, jota käytetään etsimään ja välittämään tietoa samaan Ethernet-verkkoon liitetyistä verkkolaitteista. Protokollan avulla laitteet, kuten kytkimet ja reitittimet, voivat lähettää ja vastaanottaa viestejä, jotka sisältävät tietoja laitteen tunnisteesta, ominaisuuksista ja yhteystopologiasta. |
G.1 | RX ja TX ovat lyhenteitä, joita käytetään elektroniikassa, viestinnässä ja tietokoneverkoissa osoittamaan tiedonkulun suuntaa laitteiden välillä. RX: Lyhenne "RX" tarkoittaa "vastaanottoa" tai "vastaanottoa". Se osoittaa, että laite vastaanottaa tietoja tai signaaleja toisesta laitteesta. Kun laitteessa on RX-tulo, se tarkoittaa, että se on suunniteltu vastaanottamaan dataa tai informaatiota lähettävältä laitteelta. TX: Lyhenne "TX" tarkoittaa "Transmit" tai "Transmission". Se osoittaa, että laite lähettää tietoja tai signaaleja toiselle laitteelle. Jos laitteessa on TX-lähtö, se tarkoittaa, että se on suunniteltu lähettämään dataa tai tietoa vastaanottavalle laitteelle. Nämä lyhenteet ovat erityisen yleisiä tiedonsiirrossa, kuten verkkokaapeleissa, joissa on erityiset RX- ja TX-johdot, jotka mahdollistavat kaksisuuntaisen viestinnän laitteiden välillä. |
QoS, konfigurointi
Kirjain, numero | Selitys |
|---|---|
H | QoS antaa eri verkkoliikenteelle erilaisen prioriteetin, mikä auttaa varmistamaan, että tärkeät palvelut toimitetaan riittävällä kaistanleveydellä ja mahdollisimman pienellä viiveellä myös verkon ollessa kuormitettu. |
H.1 | Määrittää, onko QoS aktiivinen. |
PoE, konfigurointi
Kirjain, numero | Selitys |
|---|---|
I | Virta Ethernetin kautta |
I.1 | Kytkee PoE-toiminnon/portin päälle tai pois päältä. Muista painaa "Käytä" tallentaaksesi muutokset. |
Valvonta
Tilastot, yleiskatsaus
Kirjain, numero | Selitys |
|---|---|
J | Tilastot, yleiskatsaus |
J.1 | Liikenne satamaa kohden. |
Tilastot, yksityiskohtaiset
Kirjain, numero | Selitys |
|---|---|
K | Yksityiskohtaiset tilastot |
K.1 | Valitse portti, josta haluat tilastot. |
IGMP-tila
L: IGMP:n tila
LLDP-tilastot
M: LLDP-tilastot
LLDP taulukko
N: LLDP:n yleiskatsaus.
Ping
Kirjain, numero | Selitys |
|---|---|
O | Ping |
O.1 | Anna osoite testataksesi yhteyttä ja vasteaikaa. |
Huolto
Käynnistä uudelleen
Varoitus
Uudelleenkäynnistys tapahtuu PoE-kytkimellä, akun varmuuskopiointia ei käynnistetä uudelleen. Uudelleenkäynnistyksen yhteydessä yhdistetyt laitteet menettävät yhteyden. Hälytys voidaan asettaa varavirtaan, mutta se katoaa, kun PoE-kytkin on jälleen päällä.
Kirjain, numero | Selitys |
|---|---|
P | PoE-kytkimen uudelleenkäynnistys. |
P.1 | Käynnistä kytkin uudelleen valitsemalla "Kyllä". |
Tehdasasetusten palautus
Varoitus
Tehdasasetusten palautus tapahtuu PoE-kytkimellä. Akun varmuuskopiointia ei palauteta. Nollattaessa yhdistetyt laitteet menettävät yhteyden. Hälytys voidaan asettaa varavirtaan, mutta se katoaa, kun PoE-kytkin on jälleen päällä.
Kytkimen tehdasasetusten palautus vain tehdään ohjelmiston (tästä) käyttöliittymästä.
Suositus: Säilytä IP-osoite 192.168.2.1 ja huomaa salasana.
Tärkeää
Tehdasasetusten palautuksen aikana kaikki asetukset, mukaan lukien IP-asetukset, menetetään. Tallenna asetukset ennen tehdasasetusten palautusta. Katso Lataa uusi ohjelmisto
Kirjain, numero | Selitys |
|---|---|
Q | Palauta PoE-kytkimen tehdasasetukset. |
Q.1 | Valitse "Kyllä" palauttaaksesi PoE-kytkimen tehdasasetukset. |
Lataa uusi ohjelmisto
Varoitus
Käytä vain ohjelmistoja, jotka olet saanut Milleteknikin tuelta. Milleteknik ei ota vastuuta ohjelmistoista tai seurauksista, kuten laitteen tai oheislaitteiden vaurioista tai muista vahingoista, jotka voivat aiheutua hyväksymättömien ohjelmistojen lataamisesta.
Kirjain, numero | Selitys |
|---|---|
R | Lataa uusi ohjelmisto Switchiin. |
R.1 | Siirry tietokoneellasi kohtaan, johon tallensit tiedoston. |
R.2 | Napsauta "Lataa" ladataksesi ohjelmiston. |
Lataa ja tallenna asetustiedosto
Kirjain, numero | Selitys | ||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
S | Lataa tai lataa kytkimen kokoonpano. | ||||||||||||||||||||||||||||||||||||||||||||||||
S.1 | Valitse uusi asetustiedosto. | ||||||||||||||||||||||||||||||||||||||||||||||||
S.2 | Lataa uusi asetustiedosto. | ||||||||||||||||||||||||||||||||||||||||||||||||
S.3 | Lataa määritystiedosto tietokoneeseen[a]. | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Uudemmat Windows-tietokoneet eivät salli *.cfg-tiedostojen lataamista ilman lisähyväksyntää selaimessa latauksen yhteydessä. Virustorjuntaohjelmat voivat poistaa tiedoston latauksen aikana. | |||||||||||||||||||||||||||||||||||||||||||||||||
Kirjaudu ulos
T: Kirjaudu ulos kytkimestä. Tämä ei vaikuta kytkimen toimintaan.
Tietoja näistä tiedoista
Emme vastaa mahdollisista virheistä. Tietoja voidaan muuttaa ilman ennakkoilmoitusta. Tämä käännös ei ole kielen- tai faktatarkistettu, eikä sitä tule käyttää mitoituksen tai laskelmien pohjana. Tarkista aina tiedot ruotsinkielisestä alkuperäisversiosta. Milleteknik ja sen logo ovat Milleteknik AB:n tavaramerkkejä. PowerWatch on Milleteknik AB:n tavaramerkki. PowerWatch on Milleteknik AB:n tavaramerkki. |
Julkaisupäivä 2026-06-29
Käyttöönotto - laitteen käynnistäminen
Vaara
Henkilövahinko tai kuolema voi tapahtua, jos laite on kytketty verkkovirtaan tai jännitteellä purettaessa / siirrettäessä.
Yhdistä kuorma.
Liitä paristot.
Kytke verkkojännite.
Kytke verkkojännite.
Kunnossapito
Järjestelmä on puhaltimia ja akkuja lukuun ottamatta huoltovapaa. Tarkista fanit vuosittain. Tuulettimen tulisi pyöriä tasaisesti ilman melua. Puhdista tuuletin pölyltä ja lialta. Tuuletin on vaihdettava, jos se ei pyöri tasaisesti tai on niin likainen, ettei sitä voida puhdistaa kokonaan. Jos tuuletin ei toimi hyvin, yksikön ilmavirta estyy, minkä seurauksena kotelon lämpö kasvaa, se johtaa akun käyttöiän heikkenemiseen ja siten paristojen vaihtoväli lyhenee merkittävästi
Lämpötila-anturit
Laite on varustettu lämpötila-anturilla akun lämpötilan mittaamiseksi, joka ohjaa tuuletinta, joka tasoittaa kotelon lämpötilaa. Rajoittamalla sisäisen lämpötilan nousua paristojen kuormitus vähenee, mikä voi pidentää niiden käyttöikää. Vertailun vuoksi akun käyttöikä puolittuu 10 °C:n lämpötilan noustessa, mikä tekee tehokkaasta lämmönhallinnasta kriittisen tekijän pitkän aikavälin
Turvallisuustiedot - huolto ja vianmääritys
Katkaise verkkojännite mahdollisuuksien mukaan ennen huolto-, akunvaihto-, mittaus- tai vianmääritystöiden aloittamista.
Irrota akkusulake tai akkuliitin ennen DC-puolella työskentelyä.
Tarkista, että kaikki kaapelit on kytketty ja maadoitettu oikein, ennen kuin kytket virran takaisin laitteeseen.
Tuote voi sisältää osia, jotka kuumenevat käytön aikana. Vältä koskettamasta sisäosia heti virran katkaisun jälkeen.
Jos sulake palaa toistuvasti, katso Vianmääritys tai kytke laite jännitteettömäksi ja ota yhteyttä Milleteknikin tekniseen tukeen.
Jos epäilet laitteen vaurioituneen, sen sisään on päässyt nestettä tai havaitset palaneen käryä, tuotetta ei saa käyttää ennen kuin pätevä henkilöstö on tarkastanut sen.
Käytön aikana kotelon on oltava suljettuna ja lukittuna (jos laitteessa on lukko).
Vain valtuutettu huoltohenkilöstö saa tehdä korjauksia laitteeseen.
Käytä vain alkuperäisiä sulakkeita ja akkuja, jotka ovat samantyyppisiä ja -arvoisia kuin käyttöoppaassa/tuoteselosteessa on määritetty.
Milleteknik ei vastaa vaurioista, jotka aiheutuvat virheellisestä käsittelystä, luvattomista muutoksista tai ei-hyväksyttyjen komponenttien käytöstä.
Vianmääritys
Jos laite ei toimi odotetulla tavalla, tarkista seuraavat kohdat:
Ongelma | Mahdollinen syy | Toimenpide |
|---|---|---|
Ei lähtöjännitettä. | Verkkojännite puuttuu, sulake on palanut, akkuvika tai syväpurkaussuoja on aktivoitunut. | Tarkista syöttö, sulakkeet ja akkuliitännät. |
Akku ei lataudu. | Virheellinen akkuliitäntä tai akkusulake on palanut. | Tarkista akkukaapelit ja vaihda akkusulake tarvittaessa. |
Laite käynnistyy, mutta hälyttää. | Akut eivät ole latautuneet tarpeeksi tai kuormassa/akussa on vikaa. | Odota 72 tuntia, kunnes akut ovat täynnä. Tarkista, ettei kuorma ylitä nimellisvirtaa. |
LED-valo vilkkuu. | Tila-, varoitus- tai vikailmoitus. | Katso selitys paneelista tai käyttöohjeesta. |
Sulakkeet palavat toistuvasti. | Oikosulku tai ylikuormitus. | Tarkista kytketyt laitteet. Vaihda sulake vasta, kun vika on korjattu. |
Laite kuumenee | Suuri kuormitus tai riittämätön ilmanvaihto | Tarkista, ettei nimellisvirta ylity ja että ilma kiertää kotelon ympärillä. |
Akkujen valvontamittaus
Vianmäärityksen yhteydessä paristojen jännite voidaan tarkistaa yleismittarilla. Mittaa jokainen 12 V akku erikseen plus- ja miinusnavan yli. Mittaa seuraavaksi koko sarjaan kytketty akkuryhmä. Kahden sarjaan kytketyn 12 V: n akun tulisi tuottaa noin 24-27 V DC riippuen latausasteesta ja siitä, onko lataus käynnissä. Jos mitattu jännite on huomattavasti odotettua pienempi, tarkista napaisuus, akun sulake ja johdotus akkukotelon ja akun varmuuskopion välillä.
Jos ongelma jatkuu näiden tarkistusten jälkeen, ota yhteyttä Milleteknikin tukeen. Ilmoita tuotenumero, sarjanumero ja lyhyt kuvaus viasta.
Tuoteseloste - Tekniset tiedot
Tuoteseloste - virtalähde Milleteknikiltä
PoE-tuotelehti / tekniset tiedot
Kohteen tiedot
Taulukossa näkyy tuotteen nimi, osanumero ja sähköpostiosoite
Tuotteen tunnistus
Nimikeke | Tuotenumero | E-numero (SE) |
|---|---|---|
Hallittu PoE-muunnin 8p UT M | PL02P30024P100P-UTM | 51 734 04 |
Tekninen kuvaus
PoE Switch Managed 8p UT M on PoE-hallittu kytkin, jossa on 8 kpl. AT-standardin mukaiset PoE+-portit, joissa kaikki portit voivat toimittaa virtaa samanaikaisesti. Laitteessa on kuitulo ja siihen mahtuu 2 x 12 V 20 Ah paristoa lämpöeristetyssä tilassa, jossa on lämmityselementti ja termostaatti luotettavaan ulkokäyttöön. Järjestelmä kirjaa lämpötilan, virran ja jännitteen jatkuvaa seurantaa varten. Integroitu hallittu kytkin tarjoaa etäkäytön VPN: n kautta porttien ohjaamiseksi (päälle/pois) ja nykyisen lähtötehon lukemiseksi. Erillinen 24 V: n kuormituslähtö on saatavana ulkoisille laitteille, joilla on suurempi virrankulutus, kuten PTZ-kamerat. Valmistettu ulkoiselle 4G/5G-reitittimelle
Käyttökohteet
Käyttökohteet | Kyllä | Ei |
|---|---|---|
PowerWatch-yhteensopiva | ✔ | |
IP-kamera, virtalähde. | ✔ | |
Verkkolaitteet, jotka voivat käyttää PoE: tä. | ✔ |
Sähkötiedot
Sähkötiedot | |||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Syöttöjännite | 230 V vaihtovirta, +/- 10%, 47 Hz - 63 Hz | ||||||||||||||||||||||||||||||||||||||||||||||||
Latausvirta | Riippuen pistorasiasta. Enintään 1 A | ||||||||||||||||||||||||||||||||||||||||||||||||
Tehokkuus[a] | 87% | ||||||||||||||||||||||||||||||||||||||||||||||||
Valmiustilan kulutus | Tiedot puuttuvat. | ||||||||||||||||||||||||||||||||||||||||||||||||
Jännite ulos | 27,3 V DC vahvistettu 54 V DC Soveltuu myös akkukäyttöön. | ||||||||||||||||||||||||||||||||||||||||||||||||
Nykyinen (A)[b] | 5A | ||||||||||||||||||||||||||||||||||||||||||||||||
Teho (W) | 30,8 W porttia kohden | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Nimelliskuormituksella. [b] Virtalähtö/kuorma on määritetty maksimiksi, normaalin virran ulostulon tulisi olla 80% maksimista. | |||||||||||||||||||||||||||||||||||||||||||||||||
Sulakkeet | |
|---|---|
Sähköverkon suojaus | 2,5A |
Kuormasulake | Sulake PoE-kytkimen syöttölaitteessa Tuotenumero: T10A |
Akun sulake | 16A |
Piirilevyt | Virrankulutus(akkukäytössä) | Lisätietoja |
|---|---|---|
Hallitut PoE-kytkimet 8p | Tiedot puuttuvat | |
PRO3 | < 120 mA | Kaikki ulkoisen hälytyskortin releet vedetään normaalitilassa. |
Kuormituslähdöt
Kuormituslähdöt | |
|---|---|
Kuormituslähtöjen lukumäärä | PoE-kytkin voi ohjata kuormaa kahdeksan PoE-laitteet ja emolevyt voivat ohjata yhtä (1) 24 V: n kuormalähtöä muiden sovellusten virransyöttöön. |
POE-lähdöt | |
|---|---|
PoE-porttien lukumäärä (RJ-45) | 8 |
PoE-budjetti | 600 W |
POE-budjetti/maksimiteho porttia kohden | 30,8 W. |
LAN-porttien lukumäärä | 2 |
Verkkoporttit/liitännät, RJ-45 | 1000Mbps |
Hallittu | Kyllä |
Hälytys ja suojaus
Hälytykset | Hälytys viestinnän kautta[a] | Indikaattoridiodi emolevyllä. | |||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Verkon katkos | ✔ | ✔ | |||||||||||||||||||||||||||||||||||||||||||||||
Sulakkeen vika | ✔ | ✔ | |||||||||||||||||||||||||||||||||||||||||||||||
Sabotaasinmurtajat | ✔ | ✔ | |||||||||||||||||||||||||||||||||||||||||||||||
Tuulettimen vika | ✔ | ||||||||||||||||||||||||||||||||||||||||||||||||
Laturin vika, ylijännite | ✔ | ✔ | |||||||||||||||||||||||||||||||||||||||||||||||
Laturin vika, alijännite | ✔ | ✔ | |||||||||||||||||||||||||||||||||||||||||||||||
Kennovika tai ei kytketty akku | ✔ | ✔ | |||||||||||||||||||||||||||||||||||||||||||||||
Matala järjestelmän jännite, (järjestelmän jännite alle 24,0 V verkkotoiminnassa). | ✔ | ✔ | |||||||||||||||||||||||||||||||||||||||||||||||
Alhainen akun jännite (<24,0 V DC) tai sähkökatkos | ✔ | ✔ | |||||||||||||||||||||||||||||||||||||||||||||||
Ylikuumeneminen | ✔ | ||||||||||||||||||||||||||||||||||||||||||||||||
Alilämpötila | ✔ | ||||||||||||||||||||||||||||||||||||||||||||||||
Lyhyt akun käyttöikä jäljellä | ✔ | ||||||||||||||||||||||||||||||||||||||||||||||||
Vanhentunut akku | ✔ | ✔ | |||||||||||||||||||||||||||||||||||||||||||||||
Ylivirta 80%, päivittäinen keskiarvo | ✔ | ||||||||||||||||||||||||||||||||||||||||||||||||
Ylivirta 100%, minuutin keskiarvo | ✔ | ||||||||||||||||||||||||||||||||||||||||||||||||
Yli nykyinen 175%, toinen keskiarvo | ✔ | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Koskee viestintää vanhemman järjestelmän kanssa, aktiivinen vain, jos määritys sallii. PoE-laitteet eivät kommunikoi vanhempien järjestelmien kanssa. | |||||||||||||||||||||||||||||||||||||||||||||||||
Hälytys ja suojaus | Kyllä | Ei | |||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Akkujen latauksen suojaus / ohjattu lataus[a] | ✔ Paristot ladataan enintään 0,5 A.[b] | ||||||||||||||||||||||||||||||||||||||||||||||||
Oikosulkusuojaus | ✔ | ||||||||||||||||||||||||||||||||||||||||||||||||
✔ | |||||||||||||||||||||||||||||||||||||||||||||||||
Ylikuormitussuojaus/ylijännitesuojaus | ✔ | ||||||||||||||||||||||||||||||||||||||||||||||||
Ylikuumenemissuoja | ✔ | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Ohjattu lataus suojaa akkuja ja pidentää niiden käyttöikää. [b] Tehdasasetus. Säädettävä PowerWatchissa [c] Kun syväpurkaussuoja aktivoituu, laite ja LED-valo sammuvat. | |||||||||||||||||||||||||||||||||||||||||||||||||
Viestintä ja indikointi
Viestintä ja indikointi | Kyllä | Ei | Lisätietoja | ||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Viestintä | ✔ | ✘ | Ei tiedonsiirtoa ylätason järjestelmään. | ||||||||||||||||||||||||||||||||||||||||||||||
RJ 45 | ✔ | Katso käyttöoppaasta hälytykset, joita PoE-kytkin voi tarjota. | |||||||||||||||||||||||||||||||||||||||||||||||
Portin hallinta kytketyn tietokoneen kautta | ✔ | ||||||||||||||||||||||||||||||||||||||||||||||||
PowerWatch[a] | ✔ | ||||||||||||||||||||||||||||||||||||||||||||||||
Merkkivalot/LEDit | ✔ | LED piirilevyllä. | |||||||||||||||||||||||||||||||||||||||||||||||
[a] PowerWatch sisältää kaapelin ja ohjelmiston; tilattava erikseen. | |||||||||||||||||||||||||||||||||||||||||||||||||
Akku
Kotelo ja mekaniikka
Kotelo ja mekaniikka | |
|---|---|
Tyyppi | Pylväs |
IP-luokka | IP65 |
Materiaali | Lasikuituvahvisteinen akryylimuovi |
Väri | Beige |
Kaapelin läpiviennit | 10 kpl |
Lukko | ✘ Lukkoja on saatavana lisävarusteena. |
Tuuletin kotelossa | ✔ |
Asennus- ja kiinnitysvaatimukset
Asennus | Kyllä | Ei |
|---|---|---|
Pylväs. | ✔ |
Asennustapa | Kyllä | Ei |
|---|---|---|
Kiinteä asennus. | ✔ |
Mitat, paino ja pakkaustiedot
Nettopaino | Paino pakkauksineen |
|---|---|
14,5 kg | 14,7 kg |
Pakkaus | |
|---|---|
Pakkaus | Pahvi ja pahvinen iskusuojaus. |
Määrä pakkauksessa | 1 kpl. |
Pakkaustyyppi (GS1 T0137) | BX-laatikko. |
Ehdot EUR lava | EUR-kuormalavoja ei saa pinota kuljetuksen tai varastoinnin aikana. Pinoaminen voi vahingoittaa tuotetta ja pakkausta |
Liikenneympäristö | Tuote on suojattava kondensaatiolta ja suoralta saostumiselta kuljetuksen aikana. |
Kuljetuslämpötila (ilman akkua) | −30 °C... +70 °C |
Tallennusympäristö | Kuiva sisäympäristö, suojattu kondensaatiolta. Suhteellinen kosteus: max 95%, tiivistymätön |
Varastointilämpötila ilman paristoja | −20 °C... +60 °C |
Vaihtoehto sopii
Lisävarusteet | Kotelo |
|---|
Yhteystiedot
Osasto | |
|---|---|
Vaihde | 031-340 02 30 |
Tuki | support@milleteknik.se |
Myynti | sales@milleteknik.se |
WWW | www.milleteknik.se |
Osoite | Ögärdesvägen 8B, 433 30 Partille |
Tietoja näistä tiedoista
Emme vastaa mahdollisista virheistä. Tietoja voidaan muuttaa ilman ennakkoilmoitusta. Tämä käännös ei ole kielen- tai faktatarkistettu, eikä sitä tule käyttää mitoituksen tai laskelmien pohjana. Tarkista aina tiedot ruotsinkielisestä alkuperäisversiosta. Milleteknik ja sen logo ovat Milleteknik AB:n tavaramerkkejä. PowerWatch on Milleteknik AB:n tavaramerkki. PowerWatch on Milleteknik AB:n tavaramerkki. |
Julkaisupäivä 2026-06-29
Vaatimustenmukaisuus ja säännösten noudattaminen
Toimitusaika, takuu ja ehdot
Toimitusaika, takuu ja ehdot | |||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Takuuaika[a] | Tuotteella on kahden (2) vuoden takuu valmistusvirheiden varalta. | ||||||||||||||||||||||||||||||||||||||||||||||||
Erityiset takuuehdot | Akut, paristot ja muut kulutusosat eivät kuulu takuun piiriin. Katso myös yleiset ehdot. | ||||||||||||||||||||||||||||||||||||||||||||||||
Yleiset ehdot | ALEM09 poikkeuksin, katso. www.milleteknik.se/käyttöehto/ | ||||||||||||||||||||||||||||||||||||||||||||||||
Tuki | Puhelin- ja sähköpostituki on maksutonta takuuaikana. Takuun ulkopuolisista varaosista veloitetaan maksu. | ||||||||||||||||||||||||||||||||||||||||||||||||
Toimitus ja varastointi | |||||||||||||||||||||||||||||||||||||||||||||||||
Toimitusaika[b] | 10 työpäivää. Tai sopimuksen mukaan. Toimitus tehtaalta, kuljetusaika lisätään. | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Jos laite hankitaan tukkuliikkeen tai muun jälleenmyyjän kautta, voimassa voivat olla eri takuuehdot. [b] Suurempien tilausten toimitusaika sopimuksen mukaan. | |||||||||||||||||||||||||||||||||||||||||||||||||
Käyttö ja kunnossapito
Käyttö | Tiedot | Lisätietoja | |||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Ympäristö | Ulkoluokka 3. | ||||||||||||||||||||||||||||||||||||||||||||||||
Käyttölämpötila (sallittu) [a] | -25° C...+50° C | Luokka 3 standardin EN 50131-6/EN 60839-11 mukaisesti | |||||||||||||||||||||||||||||||||||||||||||||||
Virtalähteen kuormitus | 80 % | Keskimääräinen kuormitus ei saa ylittää 80 % virtalähteen nimellistehosta. | |||||||||||||||||||||||||||||||||||||||||||||||
Ilmanvaihto, vapaa etäisyys kotelon ympärillä. | 100 mm | Tuuletusaukkoja ei saa tukkia tai peittää. | |||||||||||||||||||||||||||||||||||||||||||||||
[a] Määrittää sallitun ympäristön lämpötila-alueen, jossa tuote voi toimia vahingoittumatta. Katso myös taulukko akun käyttöiästä. | |||||||||||||||||||||||||||||||||||||||||||||||||
Kyllä | Ei | Aikaväli | Lisätietoja |
|---|---|---|---|
✔ | Vuosittain | Tuuletin on puhdistettava vuosittain. Mittaa akkujen napajännite. Varmista, ettei keskimääräinen kuorma ylitä 80 % virtalähteen nimellistehosta. |
Sertifioinnit ja hyväksynnät
Täyttää | Direktiivit |
|---|---|
PoE | IEEE 802.3af, IEEE 802.3at/30,8 W tyyppiin 2 asti, luokka 4. |
Päästöt | |
koskemattomuus | EN61000-6-2:2005, EN61000-4-2, -3, 4, -5, -6, -11 SS-EN 50130-4:2011 painos 2, EN50131-6 |
CE. | CE-merkintä (EY) 765/2008 mukaisesti |
EMC | EMC-direktiivi 2014/30/EU |
Sähköturvallisuus (LVD) | Pienjännitedirektiivi 2014/35/EU |
Ympäristötiedot
Ympäristötiedot | J/N | Tiedot | Lisätietoja | ||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Rakennustavarailmoitus | ✔ | Kyllä, katso iBVD osoitteessa www.milleteknik.se. | - | ||||||||||||||||||||||||||||||||||||||||||||||
REACH-asetus (EY) N:o 1907/2006 | ✔ | Kyllä, katso DoC osoitteessa www.milleteknik.se Tuote on REACH-asetuksen (EY) N:o 1907/2006 mukainen. | Jos sarake on tyhjä, tuote ei kuulu asetuksen piiriin. | ||||||||||||||||||||||||||||||||||||||||||||||
SVHC-aineet, CAS/EY | ✔ | Kyllä, lyijy, 7439-92-1/231-100-4 | Katso teksti iBVD osoitteessa www.milleteknik.se. Jos merkintä puuttuu. | ||||||||||||||||||||||||||||||||||||||||||||||
RoHS-direktiivi (EU) 2015/863 | ✔ | Kyllä, katso DoC osoitteessa www.milleteknik.se | |||||||||||||||||||||||||||||||||||||||||||||||
WEEE 2012/19/EU | ✔ | Tuote sisältää sähkökomponentteja tai johdotuksia, ja se kuuluu sähkö- ja elektroniikkalaiteromun direktiivin (2012/19/EU) soveltamisalaan. | Jos sarake on tyhjä, tuote ei kuulu direktiivin soveltamisalaan. Käyttöiän päättyneet tuotteet on palautettava kierrätyskeskukseen | ||||||||||||||||||||||||||||||||||||||||||||||
Akkuasetus (EU) 2023/1542 | ✗ | ||||||||||||||||||||||||||||||||||||||||||||||||
SCIP-numero 2008/98/EY | ✔ | Kyllä, rekisteröity soveltuvin osin EU:n jätedirektiivin (2008/98/EY) mukaisesti. | Jos se on tyhjä, SCIP-numeroa ei tarvita. | ||||||||||||||||||||||||||||||||||||||||||||||
Konfliktimineraalit (EU) 2017/821 | ✗/✗/✗/✗/✔ | Ei = kulta, volframi, tantaali, koboltti. Kyllä = Tina | Tina juotoksissa piirilevyissä, jotka on ostettu ruotsalaisen toimittajan kautta. | ||||||||||||||||||||||||||||||||||||||||||||||
Sisältää nanomateriaaleja: EY 1272/2008 | ✗ | Tuote ei sisällä nanomateriaaleja. | |||||||||||||||||||||||||||||||||||||||||||||||
Ekosuunnittelu 2009/125/EY | Milleteknikin tuotteet on tarkoitettu ammattikäyttöön, joten ne eivät kuulu suoraan ekosuunnitteluasetuksen (EU 2019/1782) soveltamisalaan.Koska asetus voi koskea tiettyjä komponentteja, ilmoitamme asiaankuuluvat tiedot helpottaaksemme asiakkaan valintaa.[a] | ||||||||||||||||||||||||||||||||||||||||||||||||
Konedirektiivi 2006/42/EY | Tuote on osa sähköjärjestelmiä, siihen sovelletaan asiaankuuluvia sähkö- ja turvallisuusdirektiivejä eikä se ole konedirektiivissä (2006/42/EY) tarkoitettu kone. Korvautuu koneasetuksella (EU) 2023/1230, jota sovelletaan vuodesta 2027 alkaen. | ||||||||||||||||||||||||||||||||||||||||||||||||
Tuote on suunniteltu ja valmistettu pitkää käyttöikää varten, mikä vähentää ympäristövaikutuksia. Tuotteen käyttöikä (kuluvia osia lukuun ottamatta) riippuu muun muassa ympäristötekijöistä, pääasiassa ympäristön lämpötilasta, komponenttien odottamattomasta kuormituksesta, kuten salamaniskusta, ulkoisista vaikutuksista, käsittelyvirheistä jne. Tuotteet kierrätetään yksinkertaisesti siksi, että ne ovat modulaarisia, jättämällä ne lähimpään kierrätyspisteeseen tai lähettämällä ne takaisin valmistajalle.[b]Ota yhteyttä jakelijaasi saadaksesi lisätietoja. | |||||||||||||||||||||||||||||||||||||||||||||||||
[a] Valmiustilan kulutus ja teho. [b] Kierrätyksestä aiheutuneita kustannuksia ei korvata. | |||||||||||||||||||||||||||||||||||||||||||||||||
Valmistaja ja alkuperämaa
Valmistaja[a] | Milleteknik AB | ||||||||||||||||||||||||||||||||||||||||||||||||
Tullinimike | 850444095[b] | ||||||||||||||||||||||||||||||||||||||||||||||||
Alkuperämaa | Ruotsi | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Valmistaja on tuotteeseen merkitty tavaramerkki, riippumatta siitä, mitä tässä tuoteselosteessa on mainittu. [b] Tarkista viennin/tuonnin osalta tulliasiamiehellä/tullilaitokselta; vaihtoehtoinen luokitus 85044055 voi tulla soveltuvaksi, jos tuote arvioidaan akkulaturiksi. | |||||||||||||||||||||||||||||||||||||||||||||||||
Liite
Kelpoisuusvaatimukset, asennus
Kelpoisuusvaatimukset vaihtelevat maittain. Taulukossa esitetään yhteenveto kansallisesta vaatimuksesta, joka koskee laitteiden kiinteää asennusta ja liitäntää pistorasiaan.
Tuotteen toissijaisella puolella olevat vaihtoehdot, kuten 12 V, 24 V tai 48 V DC, on kytketty vastaavien ohjeiden mukaisesti. Tuotteen verkkoyhteyttä koskevat työt on suoritettava kansallisten kelpoisuusvaatimusten mukaisesti
Asennuksen pätevyysvaatimukset | Kiinteä asennus (230 V) | Pistotulppaliitäntä | Lisätietoja |
|---|---|---|---|
Ruotsi | ✔ | ✗ | Kiinteän asennuksen saa suorittaa sähköalan ammattilainen valtuutetun sähköurakoitsijan valvonnassa (Sähköturvallisuuslaki SS 436 40 00). Pistotulppaliitännän saa kytkeä ilman sähköalan pätevyyttä. |
Norja | ✔ | ✔ | Pätevyysvaatimus koskee myös kiinteästi asennettuja laitteita, joissa on pistorasia. (400 NEK, DSB.) |
Suomi | ✔ | ✗ | Pistotulppaliitännän saa kytkeä ilman sähköalan pätevyyttä. (Tukes, SFS 6000.) |
Tanska | ✔ | ✗ | Pistoke voidaan kytkeä ilman lupaa. Sikkerhedsstyrelsen (Turvallisuusvirasto) |
Saksa | ✔ | ✗ | Kaikki kiinteät asennukset edellyttävät VDE 0100 -standardin mukaista pätevää sähköasentajaa. Pistokkeet voidaan kytkeä ilman lupaa, mutta vain henkilö, jolla on sähkötekniikkaan perehdytetty henkilö (”Elektrotechnisch unterwiesene Person”). |
Vertailutaulukko: EN 50130-5 mukaiset ympäristöluokat (viitataan standardissa EN 50131-6)
Luokka | Tyyppi | Lämpötila-alue |
|---|---|---|
Ympäristöluokka 1 | Lämmitetyt sisätilat (esim. toimistot, asunnot) | +5°C... +40°C |
Ympäristöluokka 2 | Sisätilat (esim. varastot, porraskäytävät; ei lämmitystä). | -10 °C... +40 °C |
Ympäristöluokka 3 | Suojattu ulkotila. | -25° C...+50° C |
Ympäristöluokka 4 | Yleinen ulkotila | -25° C...+60° C |
Sekalaista
Viitetaulukko: valmistajan ilmoittama käyttöikä ja suositeltu akun vaihto
Akun suunniteltu elinikä (Design Life)[a] | Vaihtoväli normaalikäytössä (+20 °C) | Vaihtoväli +30 °C lämpötilassa | Vaihtoväli +40 °C lämpötilassa | ||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
3 - 5 vuotta | 2 - 3 vuotta | 1 - 1,5 vuotta | 0,5 - 0,75 vuotta | ||||||||||||||||||||||||||||||||||||||||||||||
6 - 9 vuotta | 5 - 6 vuotta | 2,5 - 3 vuotta | 1,2 - 1,5 vuotta | ||||||||||||||||||||||||||||||||||||||||||||||
10 - 12 vuotta | 6 - 7 vuotta | 3 - 3,5 vuotta | 1,5 - 1,75 vuotta | ||||||||||||||||||||||||||||||||||||||||||||||
15 + vuotta | 10 - 12 vuotta | 5 - 6 vuotta | 2,5 - 3 vuotta | ||||||||||||||||||||||||||||||||||||||||||||||
[a] Pätee valmiustilakäytössä, kun olosuhteet ovat optimaaliset. | |||||||||||||||||||||||||||||||||||||||||||||||||
Tietoja näistä tiedoista
Emme vastaa mahdollisista virheistä. Tietoja voidaan muuttaa ilman ennakkoilmoitusta. Tämä käännös ei ole kielen- tai faktatarkistettu, eikä sitä tule käyttää mitoituksen tai laskelmien pohjana. Tarkista aina tiedot ruotsinkielisestä alkuperäisversiosta. Milleteknik ja sen logo ovat Milleteknik AB:n tavaramerkkejä. PowerWatch on Milleteknik AB:n tavaramerkki. PowerWatch on Milleteknik AB:n tavaramerkki. |
Julkaisupäivä 2026-06-29
Osoite ja yhteystiedot
Milleteknik AB |
Ögärdesvägen 8 B |
S-433 30 Partille |
Ruotsi |
+46 31 340 02 30 |
info@milleteknik.se |
www.milleteknik.se |
[1] Käännökset muilla kielillä kuin ruotsiksi ovat vain ohjeellisia, eikä niitä tarkisteta turvallisesti. Käännökset on aina tarkistettava ruotsinkieliseen alkuperäiskappaleeseen oikeiden tietojen varmistamiseksi
