Om dette dokumentet

Dette dokumentet kan endres uten varsel.

All informasjon publiseres med forbehold om trykkfeil.

Installasjon og igangkjøring

Instruksjoner for installasjon og igangkjøring.

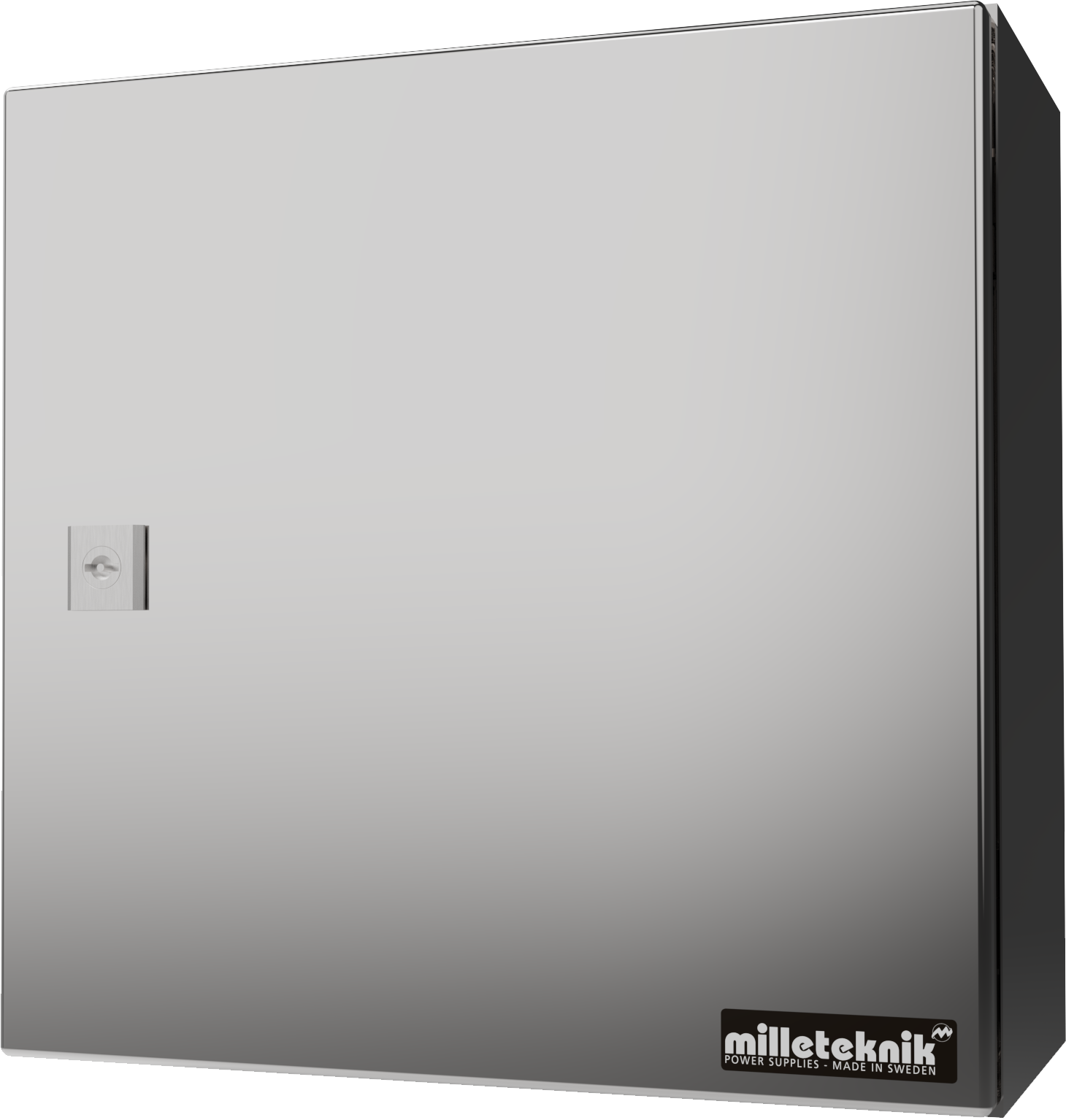

Om NOVA 24V 5A OUT L

NOVA 24V 5A UT L er en strømforsyning med batteribackup for utendørs bruk.

  • Kontrollert ladefunksjon

  • Bygget for å tåle nordiske forhold – sommer som vinter.

Produktet skiller seg fra innendørs batteribackup fra Milleteknik og noen funksjoner er lagt til og andre er droppet.

Tabell 1. Forskjellen NOVA batteri backup og NOVA 24V 5A UT L

Funksjon

NOVA (med PRO3)

NOVA 24V 5A OUT L (med PRO3)

Kommentar

Indikasjon på skapdør?

Ja

Ingen

Indikasjon på NOVA 24V 5A UT L er synlig på kretskortet.

Alarm over kommunikasjon?

Ja

Ingen

NOVA 24V 5A UT L er ikke forberedt til å kommunisere med overlegne systemer.

Kan utvides for lengre reservedriftstid?

Ja

Ingen

NOVA 24V 5A UT L kan ikke utvides med batteribokser.

Er den beregnet for installasjon og drift innendørs?

Ja

Ingen

NOVA kan kun brukes innendørs, klasse 1.

Er den beregnet for installasjon og drift utendørs?

Ingen

Ja

NOVA 24V 5A UT L har isolasjon og varmekabel og kapsling for utendørs bruk.



Komponentoversikt

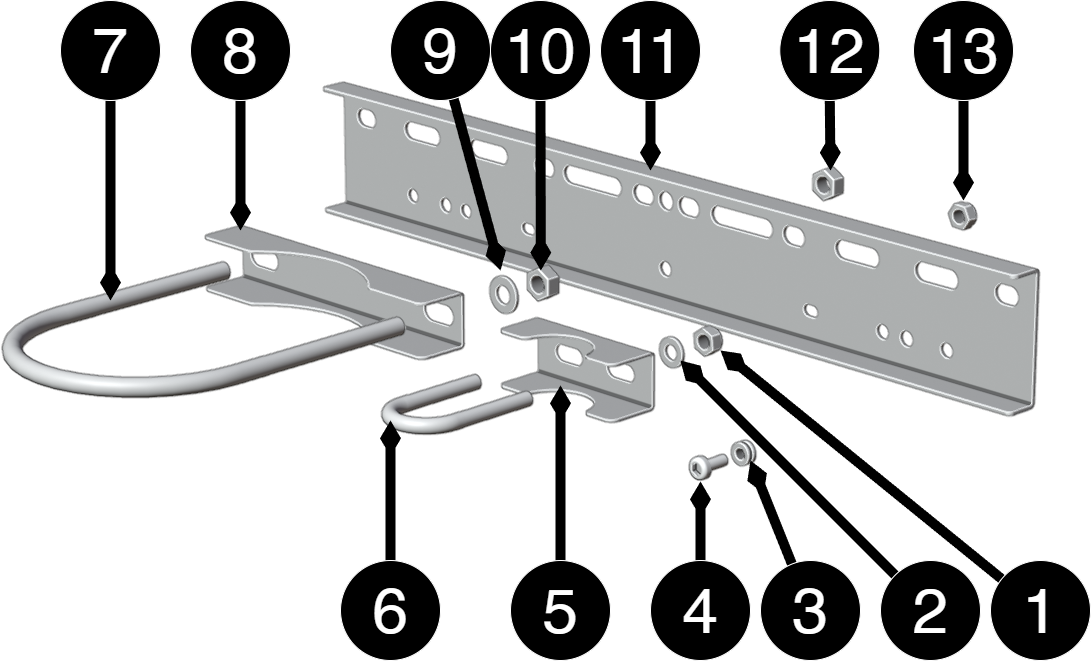

Komponentoversikt Monteringssett

Tabell 2. Komponentoversikt

Nei.

Forklaring

Størrelsen

Nummer

1

Festeplate

M8

4

2

U-bolt for mast

RBR M6x12

4

3

U-bolt for stang

OD12

4

4

Skiver og muttere

M6x14

4

5

Teller for mindre u-bolt

-

2

6

U-bolt, mindre

28 mm

2

7

U-bolt, større

125 mm

1

8

Teller for større u-bolt

-

1

9

vaskemaskin

10 (5x20x2)

4

10, 12,13

Nøtter

M10

8

11

Plateskinne for montering i kabinett

-

1

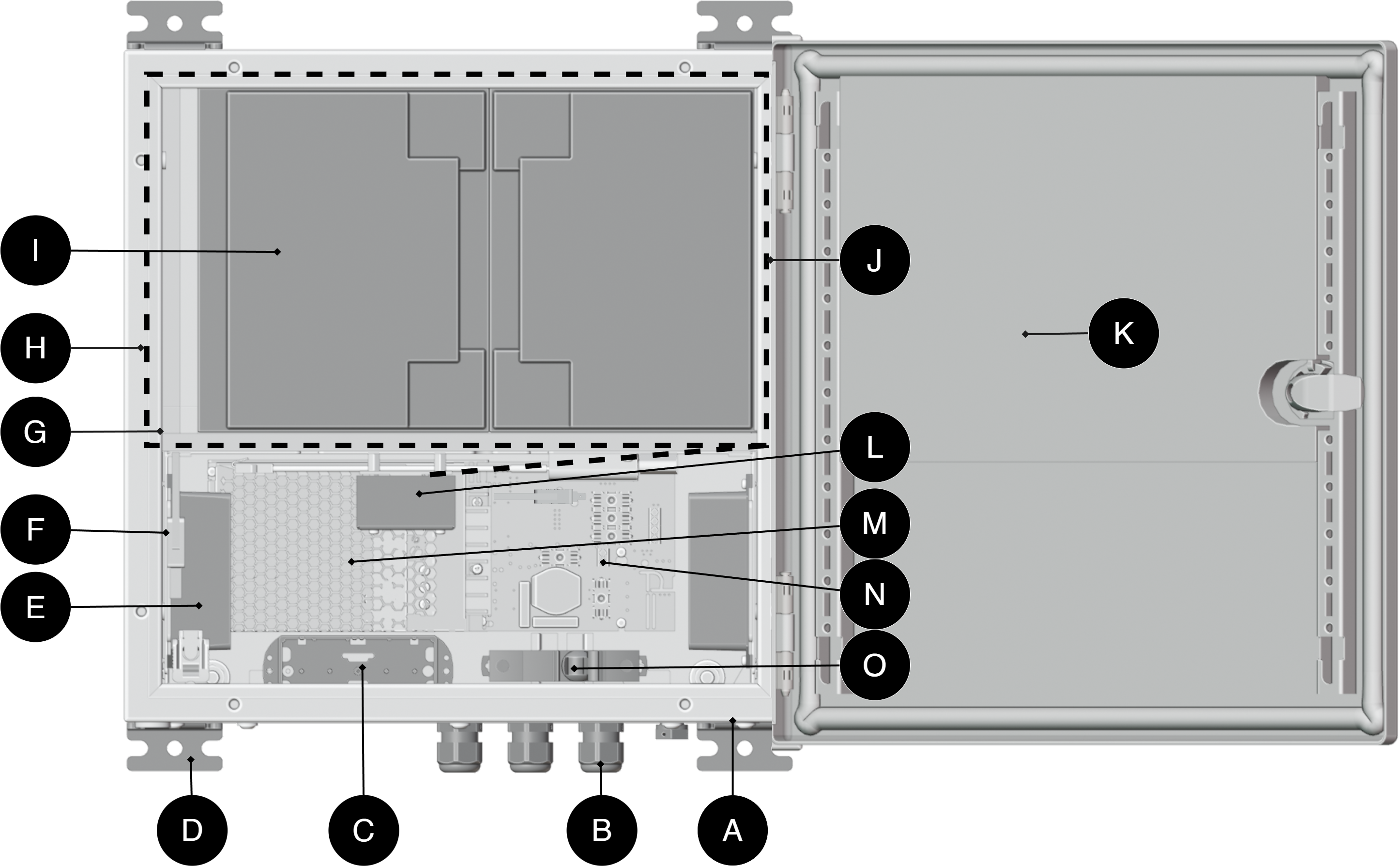

Komponentoversikt

Tabell 3. Komponentoversikt

Brev

Forklaring

EN

Innhegning.

B

Kabelinngang.

C

Sted for valgfrie kort.

D

Veggfeste.

E

Indikatordiode

F

Lasttilkobling og strømforsyning.

G, K

Hovedkort

H, J

Isolasjon.

I

Batterier.

J

Beskyttelse for temperaturkabel og batteri.

K

Varmekabel.

L

Låsbar dør.

M

Strømforsyningsenhet.

N

Frostbeskyttelsesvakt

O

Fan.



Notat

Viften bør rengjøres regelmessig, minst hver 12. måned.

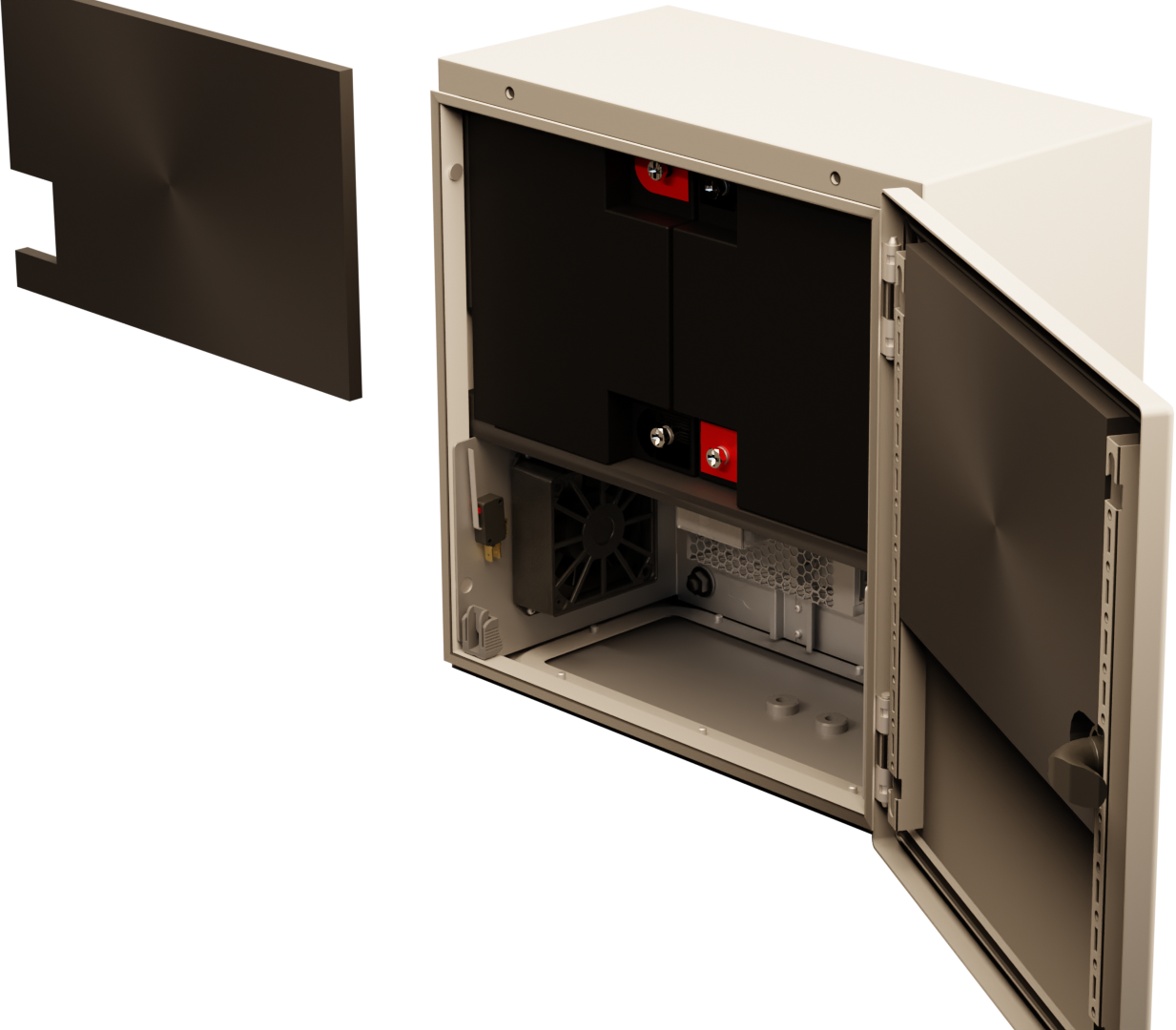

Innkapsling

Generelle monteringsanvisninger

Utendørs montering på stang

  • Produktet er beregnet for montering på en stolpe med skinner eller tilsvarende festedeler.

  • Kabinett som skal monteres vertikal.

  • For god ventilasjon bør det være minst 100 mm ledig plass rundt kabinettet.

  • Bruk skinner og festemidler som er kompatible med vekten og monteringsmønsteret til produktet.

  • Monter skinnene i produktet før du installerer stolpebrakettene eller rørklemmene.

  • Plasser rørklemmer eller tilsvarende festedeler rundt stolpen og koble dem til monteringspunktene på skinnene.

  • Kontroller at produktet er justert og montert i vertikal stilling før du strammer.

  • Diameteren og materialet til stolpen skal være egnet for den valgte typen festedetaljer.

  • Stram alle skruer og muttere i henhold til anbefalingene fra festedetaljene.

  • Forsikre deg om at produktet er godt festet og ikke kan rotere eller gli på stolpen etter montering.

  • Kabeltilkoblinger skal orienteres nedover eller i henhold til produktets spesifikke installasjonsinstruksjoner.

  • Unngå steder der vann kan strømme direkte på kabinettet fra overflater over.

  • Unngå plassering i direkte sollys eller i nærheten av varmekilder.

  • Installasjonen skal utføres i samsvar med gjeldende installasjonsregler og av en kompetent installatør.

Montering

Bruk egnede skruer for montering på vegg eller i 19" rack. Skruer for montering på vegg eller i rack inngår ikke.

For veggmontering i betong må betongskruer brukes. For rackmontering brukes M6 med kurvmutter

Skruelengden skal justeres i henhold til veggmateriale og belastning. Den angitte skruelengden er den minste tillatte lengden

Tabell 4. Skru ved montering

Kaspling

Nummer

Skrue[a]

UT L

4

Betongskrue 5,0×40 mm

[a] Skrue for montering er ikke inkludert.



Monteringshull, avstand og ø.

Tabell 5. Mål

Kabinett, dimensjoner (BxHxD).

Monteringshull inne (B x H)

Utvendige monteringsdimensjoner (B x H)

500 x 400 x 250 mm

-

-[a]

[a] Montert på stang, se stolbrakett for detaljer.



Monteringsalternativer og tilbehør

å sikre en jevn installasjon tilbyr vi flere tilpassede fester for våre UT-seriekabinetter (S, M og L). I matrisen nedenfor ser du hvilke alternativer som er kompatible

Vær oppmerksom på at veggfeste alltid er inkludert som standard med alle modeller. For stolpmontering eller behov for ekstra solbeskyttelse, kreves separate valgfrie sett

Tabell 6. Matrisebrakett

Innkapsling

Veggbrakett

Stangbrakett

Solbeskyttelse

Kamera- og stangmontering (kommer)

Høyttalerbrakett

UT L

Inkludert

Stangmonteringssett for UT L

Solskjoldsett

Ikke mulig

Ikke mulig



Tabell 7. Matrisebrakett

Tilbehør

Innkapsling

Stangmonteringssett for UT L

UT L

Solskjoldsett

UT S, UT M og UT L

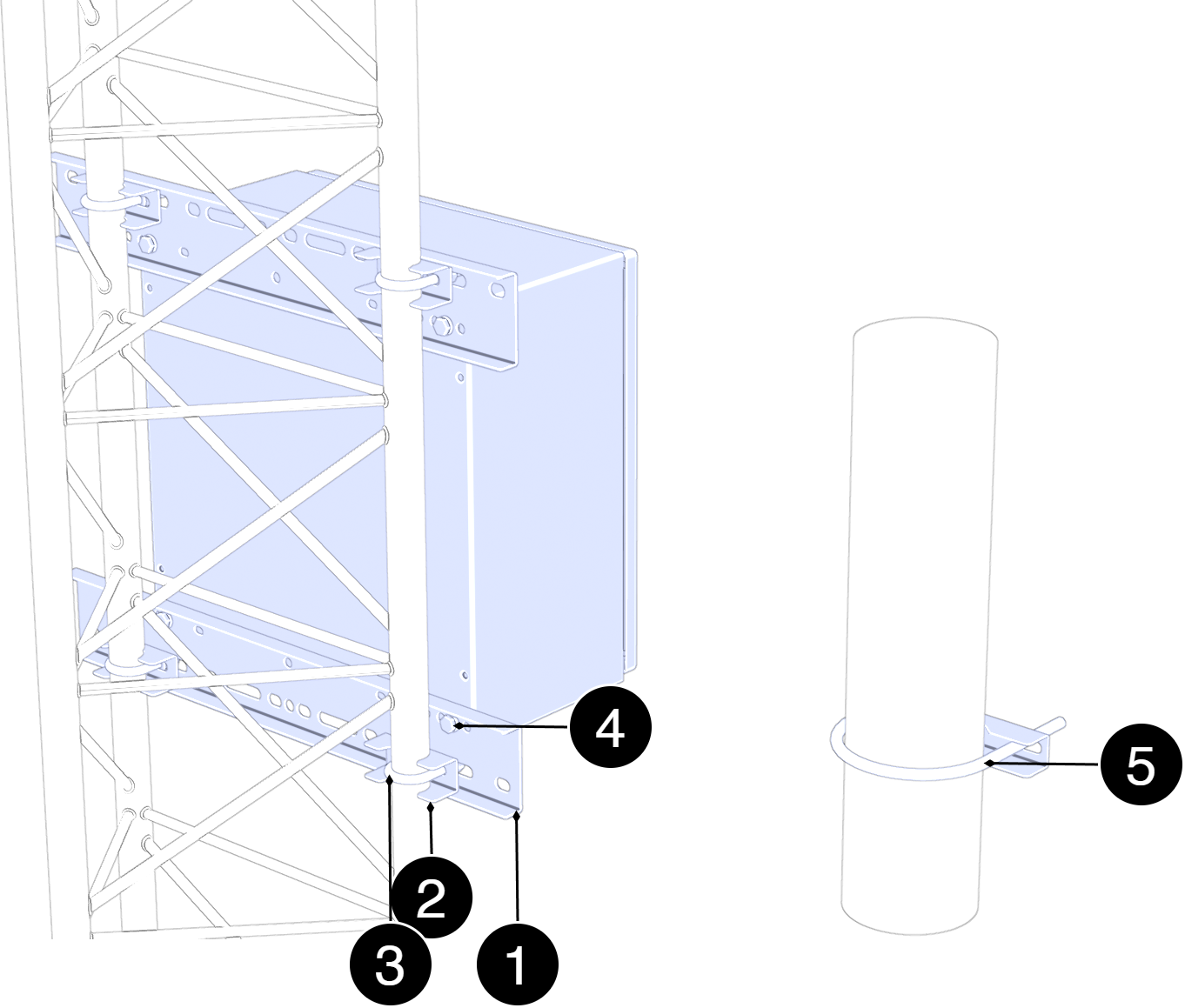

Montering på stolpe og mast


Se komponentoversikt for skrue, mutter, skiver og avstandsstykker.

Tabell 8. Komponenter for montering

Nei.

Forklaring

1

Plateskinne.

2

Teller.

3

U-bolt for mast/rør.

4

Skrue/mutter for montering i huset.

5

U-bolt for stolpe.



Montering på mast

  1. Plasser monteringsplatene (1) mot mastens vertikale rør i høyden der kabinettet skal monteres. Hullene skal være i tråd med festepunktene til U-boltene

  2. Før U-boltene (3) rundt mastrøret (2) og gjennom hullene i monteringsplatene (4). Installer skiver og muttere, men ikke stram til slutt

  3. Sentrer huset mot fronten av masten ved å justere posisjonen til monteringsplatene (4) sidelengs til huset er jevnt.

  4. Stram mutterne på alle U-bolter etter tur fra topp til bunn for å sikre jevn belastning over mastrørene.

  5. Kontroller festet ved å legge huset lett sidelengs og fremover/bakover, og kontroller at alle U-bolter er riktig justert mot mastrøret.

Montering på stang

  1. Plasser monteringsplatene (1) på de øvre og nedre festepunktene på kabinettet og fest dem lett med skruene som følger med. Ikke stram til slutt ennå.

  2. Før den nedre U-bolten (2) rundt stolpen og gjennom hullene i den nedre monteringsplaten. Installer skiver og muttere. Stram lett.

  3. Før den øvre U-bolten (3) rundt stolpen og gjennom hullene i den øvre monteringsplaten. Monter skiver og muttere (4)

  4. Juster posisjonen til kabinettet slik at det er loddet og sentrert mot stolpen.

  5. Stram alle muttere i rekkefølge: - nedre U-bolt - øvre U-bolt - skruer til monteringsplatene

  6. Kontroller vedlegget ved å legge kabinettet lett fremover/bakover for å sikre stabil montering.

Batterier – sette i og koble til

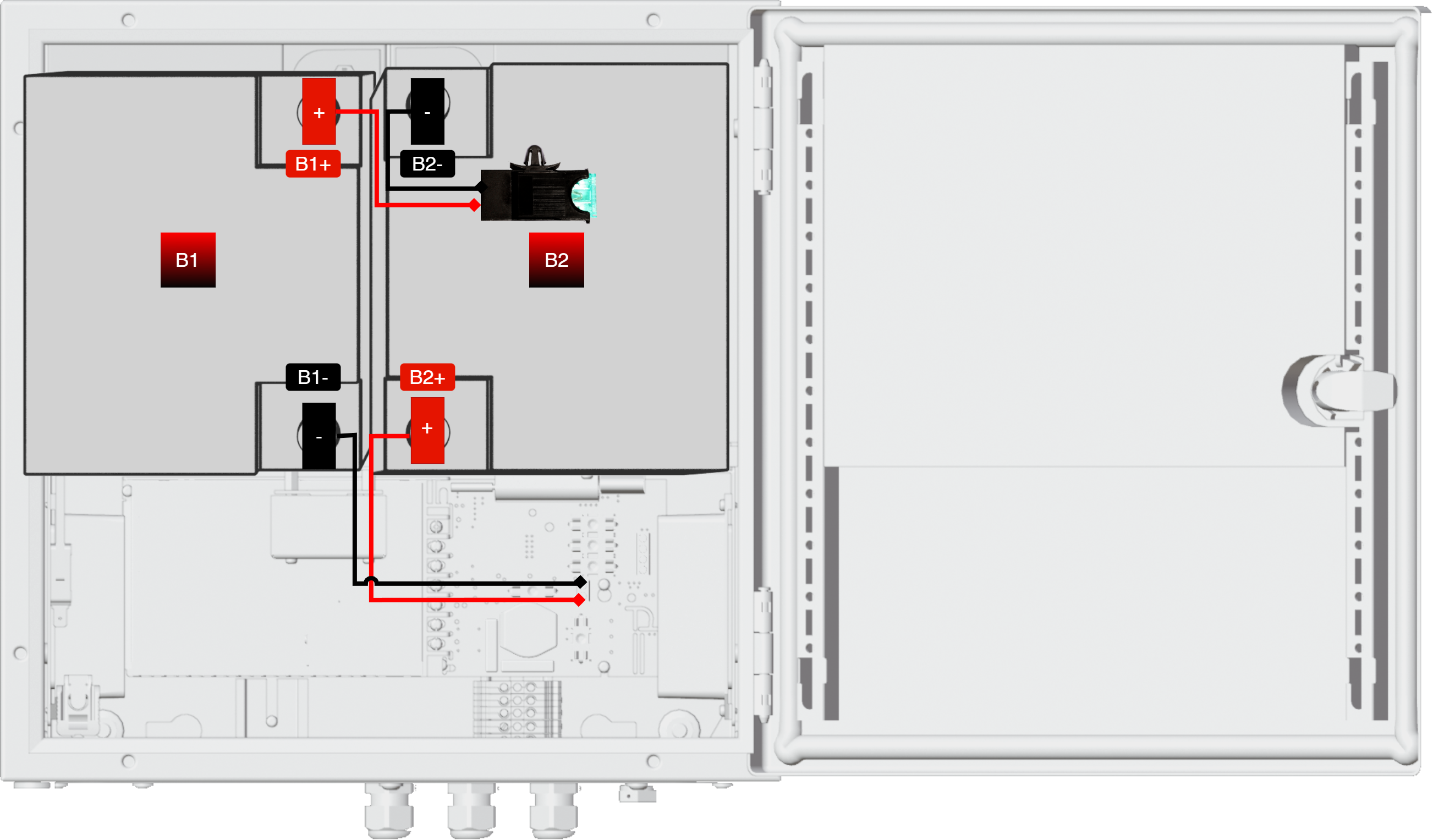

Koble til batterier


Merk at konfigurasjonen kan variere fra produkt til produkt.

Tabell 9. Koble til batterier.

Nei

Forklaring

B1

Batteri 1

B2

Batteri 2

B1+

Pluss for batteribeskyttelse.

B1-

Minuspol til hovedkort.

B2-

Minus til batterisikring.

B2+

Pluss for hovedkort.

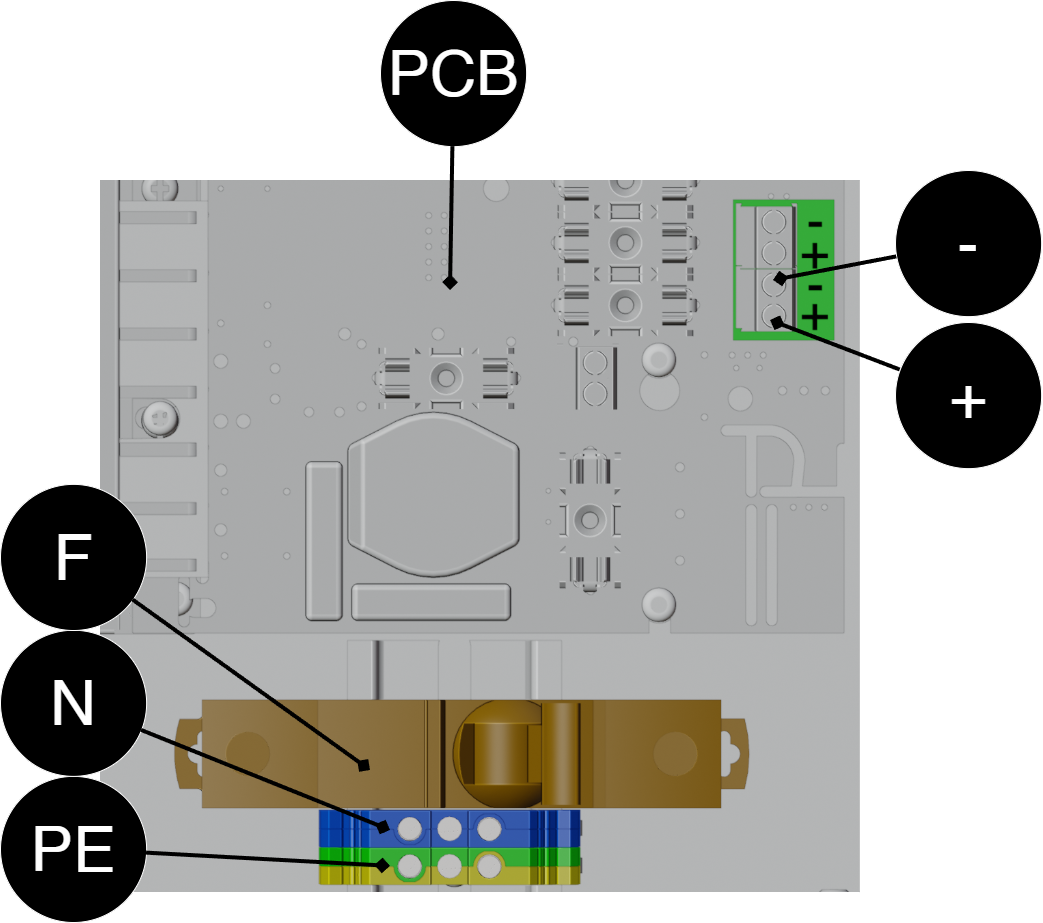

Tilkobling av strømforsyning (230 V) og last


I nedre venstre hjørne er koblingen for strømnettet og lasten.

La viften ha fri luftstrøm, kabelen skal ligge mot gulvet på enheten.

Koble til lasten før du kobler til strømnettet.

Tabell 10. Tilkobling av nett og last.

Symbol

Forklaring

F

Fase.

N

Null.

PE

Beskyttende jord.

+

24 V belastning +.

-

24 V belastning -.

PCB

Hovedkort, PRO3 - sikringer er plassert her.

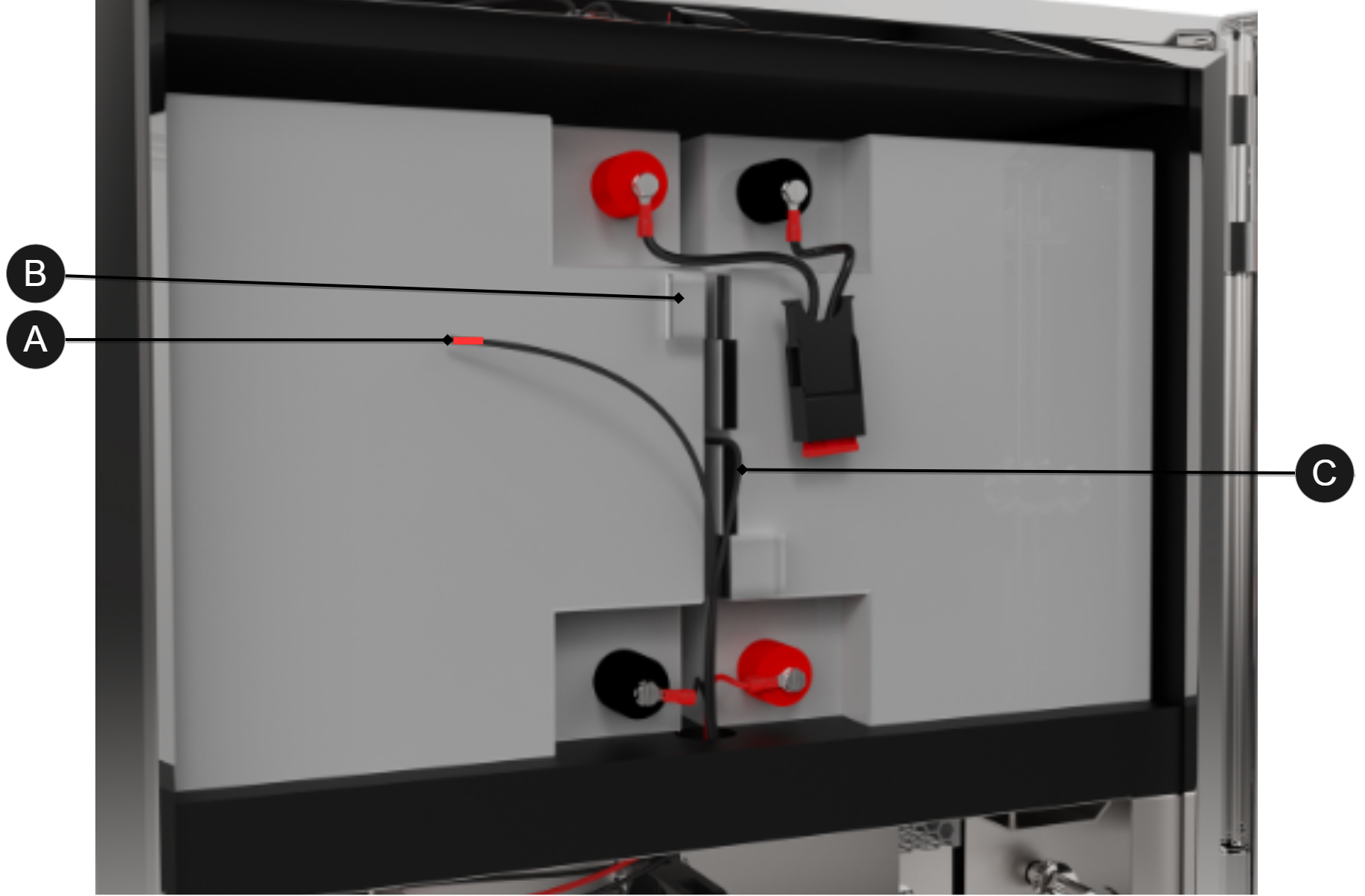

Temperaturkabler - plassering


Brev

Forklaring

A

Temperaturføler skal plasseres mellom batterier, for frostvæskebeskyttelse, (rød øverst).

B

Batteri.

C

Temperaturkabel mellom batterier, (svart).

Frostvæskebeskyttelse

Enheten er utstyrt med frostvæskebeskyttelse. Når temperaturen går under +15° C, begynner varmeelementene å forhindre tap av kapasitet eller risiko for at batterier fryser

Varmeelementer starter når temperaturen i kabinettet faller under:

+15°C

Igangkjøring - hvordan starte enheten

  1. Koble til batterier.

  2. Slå på batterisikringen.

  3. Koble til last.

  4. Koble til nettspenningen.

  5. Koble til nettspenningen.

Det kan ta opptil 72 timer før batteriene er fulladet.

Alarm vises på LED

Ved normal drift lyser LED-en grønt.

Når systemet er i drift: Dersom LED-en ikke lyser, er dyputladningsbeskyttelse er aktivert.

Notat

Hvis indikatorlampen blinker hvert 15. sekund, er batteriet fulladet og ladingen er i hvilefase for å forlenge batteriets levetid. I tilfelle strømbrudd i hvilefasen, bytter batteribackupen til batteridrift som vanlig

Vedlikehold

Systemet, med unntak av vifter og batterier, er vedlikeholdsfritt. Sjekk fansen årlig. Viften skal rotere jevnt uten støy. Rengjør viften fra støv og smuss. Viften skal byttes ut hvis den ikke roterer jevnt eller er så skitten at den ikke kan rengjøres helt. Hvis viften ikke fungerer bra, vil luftstrømmen i enheten bli hindret, noe som resulterer i at varmen vil øke i huset, det vil føre til forringelse av batterilevetiden, og dermed vil utskiftningsintervallet for batterier bli betydelig forkortet

NOVA TERRA - Produktblad

NOVA 24V 5A UT L - Strømforsyning med batteribackup


Betegnelse, artikkelnummer og e-postnummer

Betegnelse

Varenummer

E-postnummer

Sertifisert iht

NOVA 24V 5A UT L

SA43P30024P050-UT01

-

Produktet er ikke sertifisert.

Om NOVA 24V 5A OUT L

NOVA 24V 5A UT L er en strømforsyning med batteribackup for utendørs bruk.

  • Kontrollert ladefunksjon

  • Bygget for å tåle nordiske forhold – sommer som vinter.

Produktet skiller seg fra innendørs batteribackup fra Milleteknik og noen funksjoner er lagt til og andre er droppet.

Tabell 11. Forskjellen NOVA batteri backup og NOVA 24V 5A UT L

Funksjon

NOVA (med PRO3)

NOVA 24V 5A OUT L (med PRO3)

Kommentar

Indikasjon på skapdør?

Ja

Ingen

Indikasjon på NOVA 24V 5A UT L er synlig på kretskortet.

Alarm over kommunikasjon?

Ja

Ingen

NOVA 24V 5A UT L er ikke forberedt til å kommunisere med overlegne systemer.

Kan utvides for lengre reservedriftstid?

Ja

Ingen

NOVA 24V 5A UT L kan ikke utvides med batteribokser.

Er den beregnet for installasjon og drift innendørs?

Ja

Ingen

NOVA kan kun brukes innendørs, klasse 1.

Er den beregnet for installasjon og drift utendørs?

Ingen

Ja

NOVA 24V 5A UT L har isolasjon og varmekabel og kapsling for utendørs bruk.



Bruksområde

Strømforsyning og reservestrøm for overvåking, kameraovervåking, adgangskontrollsystemer og andre utendørsapplikasjoner.

Regelverk og sertifiseringer

Krav som produktet oppfyller

Tabell 12. Produktet oppfyller følgende krav.

EMC:

EMC-direktivet 2014/30EU

CE:

CE-direktivet ifølge: 765/2008

Utslipp:

EN61000-6-:2001 EN 55022:1998: -A 1:2000, A2:2003 Klasse B, EN61000- 3-2:2001, EN 55032 (erstatter EN 55022)

Maskindirektivet

Produktet er en del av elektriske systemer, er underlagt relevante elektriske og sikkerhetsdirektiver og er ikke en maskin i henhold til maskindirektivet (2006/42/EF).

Økodesign

Milletekniks produkter er beregnet for profesjonell bruk og er derfor ikke direkte omfattet av miljødesignforordningen (EU 2019/1782). Siden enkelte komponenter kan dekkes, avslører vi likevel relevant informasjon for å gi våre kunder tillit til deres valg



Betegnelse

Effektivitet (%)[a]

Standby-forbruk, typisk (W):

89%

5,54W

[a] Ved nominell belastning.

soptunna_atervinning.ai

Kretskort - Tekniske data

Tekniske data, hovedkort: PRO 3

Info

Forklaring

Kortnavn:

PRO 3.

Produktbeskrivelse

Hovedkort i batteri-backup med avanserte funksjoner og kommunikasjon til overordnet system.

Eget forbruk, med relékort

Mindre enn 120 mA. Alle releer på eksternt alarmkort er i aktiv tilstand.

Byttetid fra nettspenning til batteridrift

Når batterier er i hvilesyklus: <5 mikrosekunder. Når batterier er i ladesyklus: 0 (ingen). Batteriene er i hvilesyklus i 20 døgn og deretter starter en ladesyklus der batteriene lades i 72 timer. Om det oppstår strømnettfeil mens batteriene er i hvilesyklus, kobles batteriene inn på under 5 mikrosekunder. Om det oppstår strømnettfeil mens batteriene er i ladesyklus, er det ingen omkoblingstid.

Innkommende strømnett

230 V AC -240 V AC, 47-63 Hz.

Nettsikring

Se tabell: Sikringer.

Indikasjon

LED på kretskort/skapdør.

Alarm

Alarm vises på indikatordioden foran på skapet.

  • Battericellefeil eller batteriet er ikke tilkoblet.

  • Defekt lader, lav spenning.

  • Defekt lader, høy spenning.

  • Lav systemspenning. Systemspenning under 24,0 V i nettdrift.

  • • Lav batterispenning, under 24,0 V DC ved strømnettfeil.

  • Lav batterispenning, under 24,0 V DC ved strømnettfeil.

  • Bryter for manipuleringsalarm.

  • Defekt sikring.

  • Gammelt batteri

Utvidende alarmfunksjoner kan oppnås via kommunikasjon eller med et alarmkort.

222-041_2019.ai

Bildet er en guide til hvordan alarmer vises på indikasjonsdioden på kretskort. Det er ikke sikkert at allalarmer er til stede i konfigurasjonen av

Tabell 13. Sikringer

Sikringer

Type

5 A

T5A

Nettsikring på 24 V enheter opp til 15 A

T2.5AH250V. Keramikk.



Tabell 14. Beskyttelse

Info

Forklaring

Dyputslippsbeskyttelse

Ja. 24 V enheter beskyttelse ved 20, +/- 0,5 V.

Overspenningsvern

Ja

Overtemperaturbeskyttelse

Ja

Kortslutning beskyttet

Ja



Hovedkort - beskrivelse

Figur 1. PRO3
PRO3

Hovedkortet styrer enheten og fordeler effekt. Se tekniske data for mer informasjon.



Tabell 15. Kretskortoversikt med forklaring

Nr.

På kretskortet

Forklaring

1

J24

Styring til nettaggregat.

2

J5

1 = uprioritert, 2 = ekstern alarm.

3

D9

LED.

4

JU1

For ekstern LED i dør.

5

J11

Tilbakestillingsjumper, brukes ved batteribytte.

6

JU6

Tilkobling for relékort / kommunikasjon / oppdatering av fastvare. Bare ett kort eller kontakt om gangen kan passe.

7

J29

Tilkobling til vifte.

8

J101

Tilkobling for manipuleringsalarm.

9

J17

Tilkobling manipuleringsalarm fra batteriboks.

10

J35

Ikke i bruk.

11

J14

Inngang for alarm fra ekstern batterisikring, fra batteriboks.

12 og 13

J10 og J100

Alarm fra eksternt tilleggskort.

14

D18, D19

LED viser kommunikasjonsstatus (RS-485).

15

S3

DIP-switch

16

P2:1-4

Lastutganger

17

P3:1-3

Tilkoblingskommunikasjon. Ikke tilgjengelig.

18

P1:1-3

Tilkobling til strømnett.



Sikringer

Tabell 16. Sikringer på PRO3

Sikring

Type

Forklaring

F1

T2,5A

Strømnettsikring

F3

T16A

Lastsikring 1 - (for P2:2)

F4

T16A

Batterisikring

F5

T3A-T10A*

Lastsikring 1 + (for P2:1)

F7

T3A-T10A*

Lastsikring 2 + (for P2:3)



Advarsel for utskifting av sikringer (A)

Dersom det benyttes større sikringer enn det enheten leveres med, medfører dette en skaderisiko. Sikringens oppgave er å beskytte tilkoblet last og tilhørende lastkabler mot skade og brann. Det er ikke mulig å bytte til en større sikring for å øke strømuttaket.

Legg merke til når du starter med kortsluttede batterier

Peakstrøm ved oppstart med kortsluttede batterier: Opptil 30 A p-p under 200 ms. Følg alltid oppstartsprosedyren.

Nettaggregat

Nettaggregat - Tekniske data LRS-150-24

Sitter i:

NOVA TERRA 24V 5A UT01

Info

Forklaring

Utspenning:

27,3V

Utgangsstrøm:

0 A - 6,5 A

Utspenning:, ripple

200 mVp-p

Overspenning

28,8V - 33,6V

Utspenning:sopplading, rippel/strømbegrensning

Mindre enn 0,6 Vp-p

Virkningsgrad

89 %

Strømbegrensning

110 % - 140 %

Konstantspenning

+/- 0,5 %

Reguleringsnøyaktighet

+/- 1,0 %

Inngangsstrøm (230 V)

1,7 A

Nettspenningsfrekvens

47 Hz - 63 Hz

Nettspenning

230 V AC - 240 V AC

Merkeeffekt

156 W

Temperaturspenn

-30°C - +70°C

Fuktighetsområde

20% - 90% RH ikke-kondenserende

Tekniske data vedlegg

Kapsling

Tekniske data

Produktbeskrivelse

AX Compact apparatskap, BHD: 380x380x210 mm, rustfri stålplate, med monteringsplate, med én dør, én vrilås.

Artikkelnummer:

AX 1380.000

Materiale

Skap: Plate i rustfritt stål. Dør: Plate i rustfritt stål. Omkringliggende skummet PU-tetning.

Farge

Rustfritt stål

Beskyttelsesklasse NEMA

NEMA 1, 3R, 4, 12

Beskyttelsesklasse IP i henhold til EN 60 529

IP 66

Typeklassifisering tilsvarende UL 50E

Type 1, 3R, 4, 12

IK-kode

IK10

Dimensjon

Bredde: 380 mm, høyde: 380 mm, dybde: 210 mm.

Låse

Design for lås: Vrilås: 1. Låseinnsats: 3 mm dobbel lås.

Vekt/pakke

9,48 kg

Flere tekniske data for skap kan lastes ned fra produsentens hjemmeside

www.rittal.com

Kompakt skap AX 380x380x210

E-nummer: 25 039 11

Garanti, kundestøtte, produksjonsland og opprinnelsesland

Garanti

Produktet har to års garanti, fra kjøpsdato (dersom annet ikke er avtalt). Kostnadsfri support under garantitiden nås på support@milleteknik.se eller telefon, 031-34 00 230. GodtFabrikatlse for reise- og eller arbeidstid i forbindelse med lokalisering av feil, installering av reparert eller utskiftet vare inngår ikke i garantien. Kontakt Milleteknik for mer informasjon. Milleteknik gir support under produktets levetid, dog maksimalt i 10 år etter kjøpsdato. Utskifting med likeverdig produkt kan forekomme hvis Milleteknik vurderer at reparasjon ikke er mulig. Kostnader for support kommer i tillegg etter at garantitiden har utløpt.

Produsentens support

Produsenter gir support i løpet av produktets levetid, men ikke lenger enn 10 år etter kjøpsdato. Utskifting av et tilsvarende produkt kan forekomme dersom produsenten vurderer at reparasjon ikke er mulig. Kostnader for support kommer i tillegg etter at garantiperioden er utløpt.

Kundestøtte

Trenger du hjelp til installasjon eller tilkobling?

Du finner svar på mange spørsmål på: www.milleteknik.se/support

Telefon: +46 (0)31- 340 02 30, e-post: support@milleteknik.se.

Kundestøttetelefonen er åpen 8.00–16.00 mandag til torsdag og 8.00–15.00 på fredager. Stengt 11.30–13.15.

Reservedeler

Kontakt kundestøtte om du har spørsmål om reservedeler.

Kundestøtte etter garantitiden

Milleteknik tilbyr kundestøtte i produktets levetid, begrenset oppad til ti år fra kjøpsdatoen. Et produkt kan bli erstattet med et likeverdig produkt dersom produsenten vurderer at reparasjon ikke er mulig. Når garantitiden er utløpt, vil det påløpe kostnader ved bruk av kundestøtte.

Spørsmål om produktytelse?

Telefon for salg: 031- 340 02 30, e-post: sales@milleteknik.se

Kontakt oss

Milleteknik AB

Ögärdesvägen 8 B

433 30 Lott

Sverige

+46 31-34 00 230

www.milleteknik.se

Produksjonsland

Sverige

Produsent

Utviklet og produsert av Milleteknik AB

Produktets levetid, miljøpåvirkning og resirkulering

Produktet er designet og konstruert for lang levetid, noe som reduserer miljøbelastningen. Produktets levetid (unntatt slitedeler) avhenger blant annet av miljøfaktorer, hovedsakelig omgivelsestemperatur, uforutsett belastning på komponenter som lynnedslag, ytre påvirkning, håndteringsfeil mv. Produktene resirkuleres ved at de leveres til nærmeste gjenvinningsstasjon eller sendes tilbake til produsenten. Kontakt din distributør for mer informasjon. Kostnader som påløper i forbindelse med gjenvinning dekkes ikke.

soptunna_atervinning.ai

Batterier

45 Ah, 12 V AGM batteri

Passer inn

Antall batterier

NOVA 24V 5A UT L

2

Batteritype

Spenning

Ah

Vedlikeholdsfri AGM, blybatteri.

12 V

45 Ah

Tabell 17. 10+ Designlevetid* batteri

Artikkelnummer

E-nummer

Arikkelnavn

Terminal

Mål. Høyde bredde dybde

Vekt per stk

Fabrikat

MT113-12V45-01

5230546

UPLUS 12V 45Ah 10+ Designlivsbatteri

M6 Bolt

197x165x170 mm

14,5 kg

UPLUS



Adresse og kontaktinformasjon

Milleteknik AB

Ögärdesvägen 8 B

S-433 30 Partille

+46 31 340 02 30

www.milleteknik.se
