Om detta dokument

Detta dokument kan ändras utan föregående meddelande.

Alla uppgifter publiceras med reservation för tryckfel.

Installation och driftsättning

Instruktioner för installation och driftsättning. Produktblad ingår och kompletterar instruktionerna med tekniska specifikationer.

Om NOVA 24V 5A UT L

NOVA 24V 5A UT L är en strömförsörjning med batteribackup för utomhusbruk.

  • Kontrollerad laddningsfunktion

  • Byggd för att klara nordiska förhållande - sommar som vinter.

Jämfört med Milletekniks ordinarie batteribackuper har produkten ett annat funktionsinnehåll, där vissa funktioner har tillkommit och andra har tagits bort.

Tabell 1. Skillnad NOVA batteribackup och NOVA 24V 5A UT L

Funktion

NOVA (med PRO3)

NOVA 24V 5A UT L (med PRO3)

Kommentar

Indikering på skåplucka?

Ja

Nej

Indikering på NOVA 24V 5A UT L syns på kretskortet.

Larm över kommunikation?

Ja

Nej

NOVA 24V 5A UT L är inte förberedd för att kommunicera till överordnade system.

Utbyggbar för längre reservdrifttid?

Ja

Nej

NOVA 24V 5A UT L kan inte utökas med batteriboxar.

Är avsedd för installation och drift inomhus?

Ja

Nej

NOVA kan endast användas inomhus, klass 1.

Är avsedd för installation och drift utomhus?

Nej

Ja

NOVA 24V 5A UT L har isolering och värmekabel och kapsling för användning utomhus.



Komponentöversikt

Komponentöversikt: Stolpfäste

Tabell 2. Komponentöversikt

Nr

Förklaring

Storlek

Antal

1

Mutter

M8

4

2

Bricka

RBR M6x12

4

3

Gummibricka

OD12

4

4

Skruv

M6x14

4

5

Mothåll för mindre u-bult

-

2

6

U-bult, mindre

28 mm

2

7

U-bult, större

125 mm

1

8

Mothåll för större u-bult

-

1

9

Bricka

10 (5x20x2)

4

10, 12,13

Mutter

M10

8

11

Plåtskena för fäste i kapsling

-

1



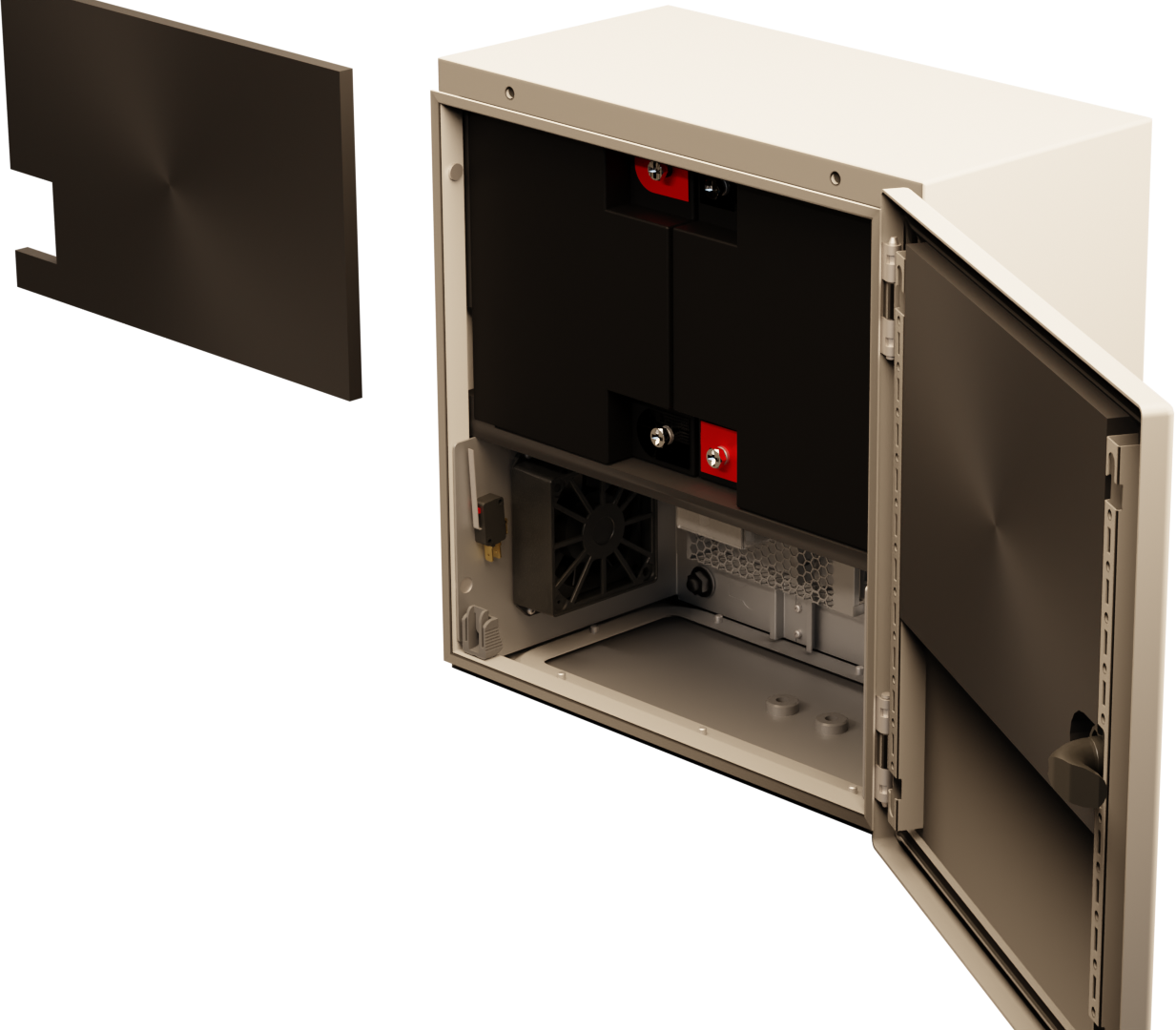

Komponentöversikt

Tabell 3. Komponentöversikt

Bokstav

Förklaring

A

Kapsling.

B

Kabelgenomföring.

C

Plats för tillvalskort.

D

Väggfäste.

E

Fläkt, en på varje kortsida.

F

Sabotagekontakt.

G, K

Isolering.

H, J

Värmeslinga.

I

Batterier.

J

Värmeslinga.

K

Låsbar dörr.

L

Frostksyddsvakt.

M

Nätaggregat.

N

Moderkort.

O

Inkoppling nät.



Obs!

Rengör fläkt regelbundet, minst var 12:e månad.

Kapsling

Allmänna monteringsanvisningar

Montering utomhus på stolpe

  • Produkten är avsedd för montering på stolpe med skenor eller motsvarande fästdetaljer.

  • Kapsling skall monteras lodrätt.

  • För god ventilation bör minst 100 mm fritt utrymme finnas kring kapslingen.

  • Använd skenor och infästningar som är kompatibla med produktens vikt och monteringsmönster.

  • Montera skenorna i produkten innan stolpfästen eller rörklämmor monteras.

  • Placera rörklämmor eller motsvarande fästdetaljer runt stolpen och anslut dem till skenornas monteringspunkter.

  • Kontrollera att produkten är riktad och monterad i vertikalt läge innan åtdragning.

  • Stolpens diameter och material ska vara lämpligt för vald typ av fästdetalj.

  • Dra åt samtliga skruvar och muttrar enligt fästdetaljens rekommendationer.

  • Säkerställ att produkten sitter fast och inte kan rotera eller glida på stolpen efter montering.

  • Kabelinföringar ska orienteras nedåt eller enligt produktens specifika installationsanvisningar.

  • Undvik placering där vatten kan rinna direkt ned på kapslingen från ovanliggande ytor.

  • Undvik placering i direkt solljus eller nära värmekällor.

  • Montering ska utföras enligt gällande installationsregler och av behörig installatör.

Skruv

Detta avsnitt anger rekommenderade skruv för montering. Tabellen visar antal skruvar och minsta rekommenderad dimension.

För väggmontage i betong skall betongskruv användas. Skruvlängd ska anpassas efter väggmaterial och belastning.

Angiven skruvlängd är minsta tillåtna längd.

Tabell 4. Skruv vid montering

Kapsling

Antal

Skruv[a]

UT L

4

Betongskruv 5,0×40 mm

[a] Skruv för montering ingår ej.



Monteringshål och avstånd

Tabell 5. Mått

Kapsling, mått (BxHxD).

Monteringshål invändigt (B x H)

Monteringsmått utvändigt (B x H)

500 x 400 x 250 mm

-

-[a]

[a] Monteras på stolpe, se stolpfäste för mer information.



Monteringsalternativ och tillbehör

För att säkerställa en smidig installation erbjuder vi flera anpassade fästen till våra kapslingar i UT-serien (UT S, UT M och UT L). I matrisen nedan ser du vilka tillval som är kompatibla.

Observera att väggfäste alltid ingår som standard till samtliga modeller. För montering på stolpe eller behov av extra solskydd krävs separata tillvalskit.

Tabell 6. Matris fäste

Kapsling

Väggfäste

Stolpfäste

Solskydd

Kamerafäste

Högtalarfäste

UT L

Ingår

Pole Mount Kit for UT L

Sun Shield Kit

Ej möjligt

Ej Möjligt



Tabell 7. Matris fäste

Tillbehör

Kapsling

Pole Mount Kit for UT L

UT L

Sun Shield Kit

UT S, UT M och UT L



Montering på stolpe och mast


Se komponentöversikt för skruv, mutter, brickor och distanser.

Tabell 8. Komponenter för montering

Nr

Förklaring

1

Plåtskena.

2

Mothåll.

3

U-bult för mast/rör.

4

Skruv/mutter för infästning i kapsling.

5

U-bult för stolpe.

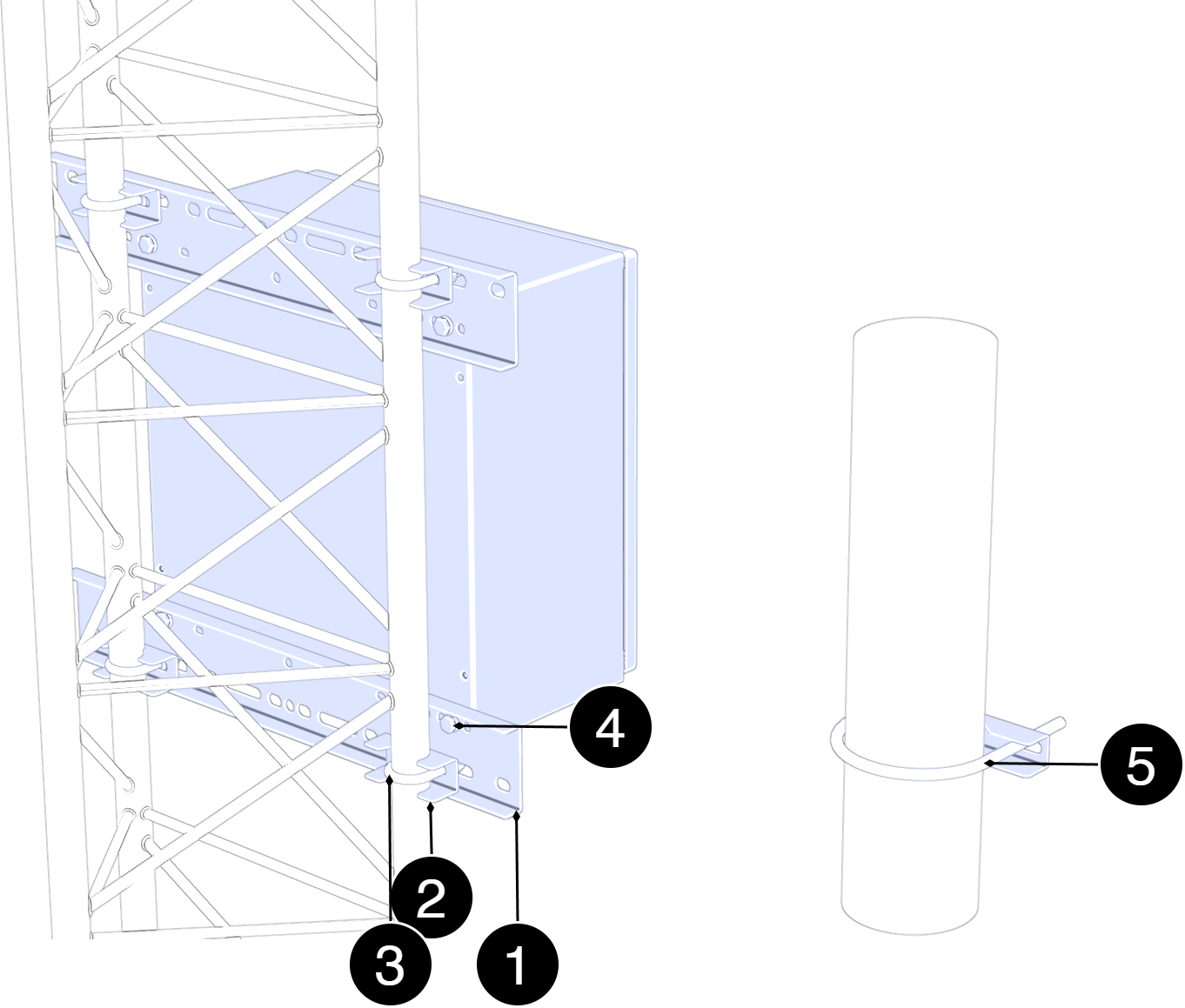

Montering på mast

  1. Positionera plåtskenorna mot mastens vertikala rör på den höjd där kapslingen ska monteras. Hålen ska ligga i linje med U-bultarnas infästningspunkter.

  2. För U-bultarna runt mastens rör och genom hålen i mothåll och plåtskenorna. Montera brickor och muttrar men dra inte åt slutligt.

  3. Centrera kapslingen mot mastens front genom att justera plåtskenornas läge sidledes tills kapslingen står i lod.

  4. Dra åt muttrarna på alla U-bultar i turordning uppifrån och ned för att säkerställa jämn belastning över mastens rör.

  5. Kontrollera infästningen genom att belasta kapslingen lätt i sidled och framåt/bakåt, samt verifiera att alla U-bultar ligger an korrekt mot mastens rör.

Montering på stolpe

  1. Placera plåtskenorna på kapslingens övre och nedre infästningspunkter och fäst dem lätt med medföljande skruvar.

  2. För den nedre U-bulten runt stolpen, genom hålen i mothåll och den nedre plåtskenan. Montera brickor och muttrar. Dra åt lätt.

  3. För den övre U-bulten runt stolpen och genom hålen i den övre plåtskenan. Montera brickor och muttrar (4).

  4. Justera kapslingens läge så att den är i lod och centrerad mot stolpen.

  5. Dra åt alla muttrar i turordningen: – nedre U-bult – övre U-bult – skruvarna till fästplåtarna

  6. Kontrollera infästningen genom att belasta kapslingen lätt framåt/bakåt för att säkerställa stabil montering.

Batterier - inkoppling

Inkoppling batterier


Notera att konfiguration kan skilja sig på produkt.

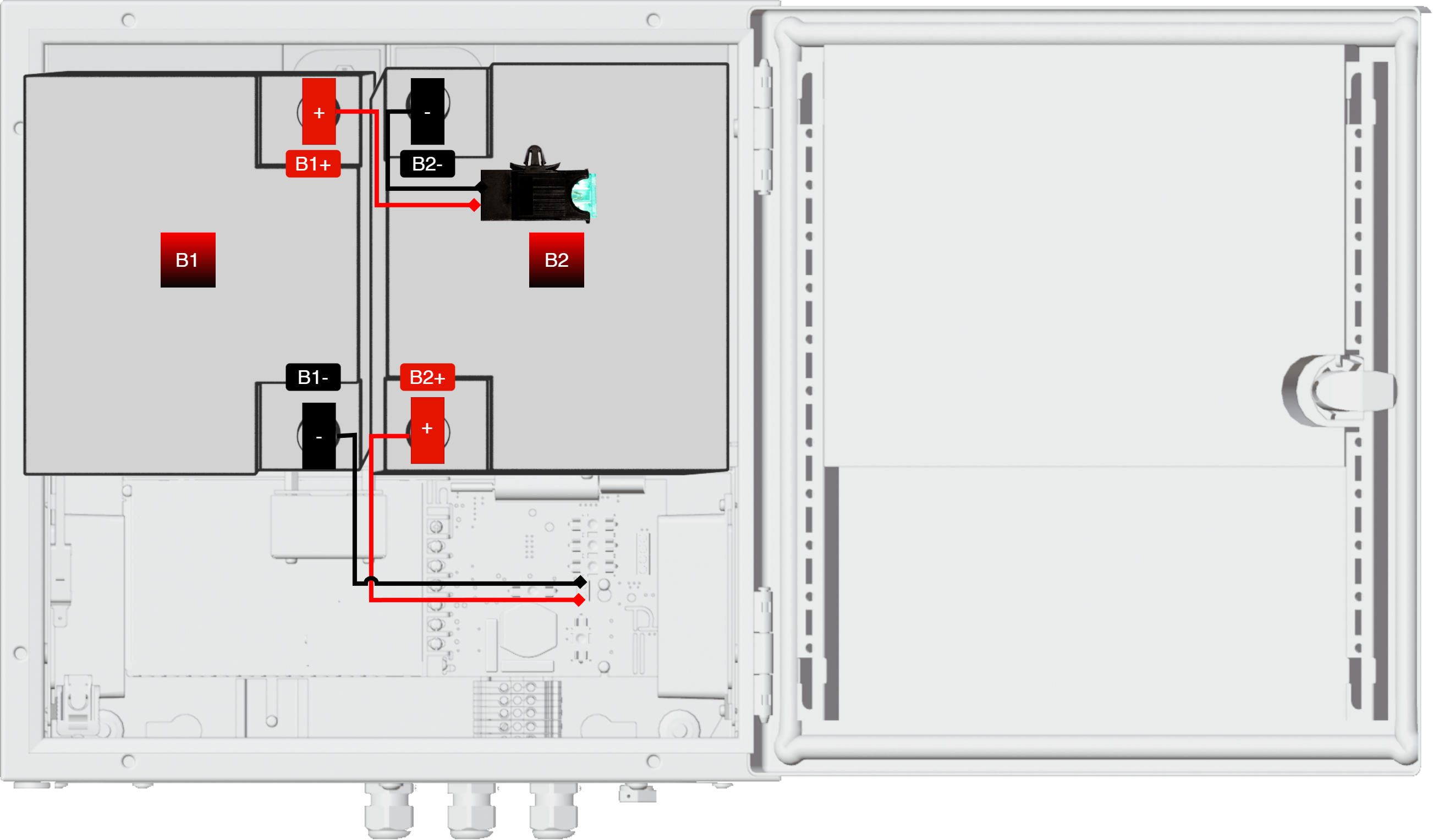

Tabell 9. Inkoppling av batterier.

Nr

Förklaring

B1

Batteri 1.

B2

Batteri 2.

B1+

Plus till batterisäkring.

B1-

Minuspol till moderkort.

B2-

Minus till batterisäkring.

B2+

Plus till moderkort.



Inkoppling av strömmatning (230 V AC) och last


I nedre högra hörnet sitter inkoppling för elnät och last.

Lämna fritt luftflöde för fläkt, kabel skall ligga mot enhetens golv.

Koppla in last innan elnät ansluts.

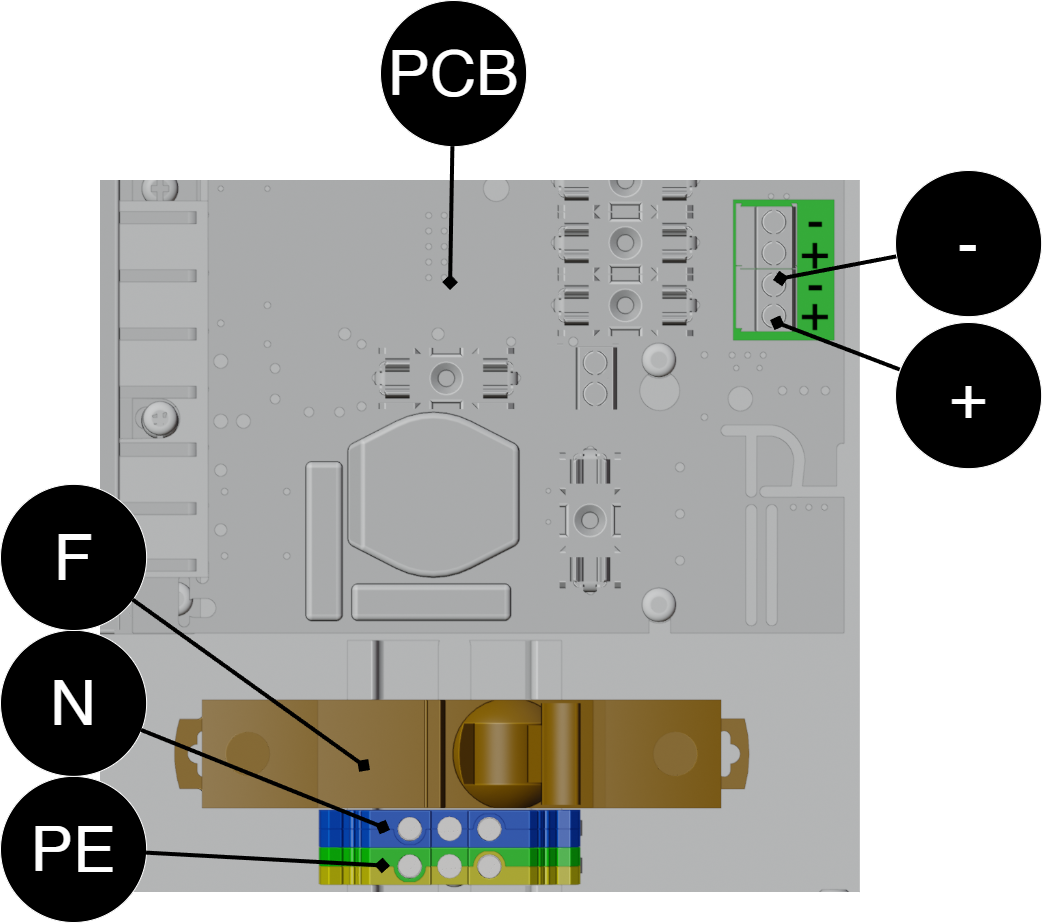

Tabell 10. Inkoppling av elnät och last.

Symbol

Förklaring

F

Fas. Automatsäkring

N

Noll.

PE

Skyddsjord.

+

24 V last +. På moderkort.

-

24 V last -. På moderkort.

PCB

Moderkort, PRO3 - här kopplas last och här sitter säkringar, se tekniska data kretskort.



Temperaturkablar - placering

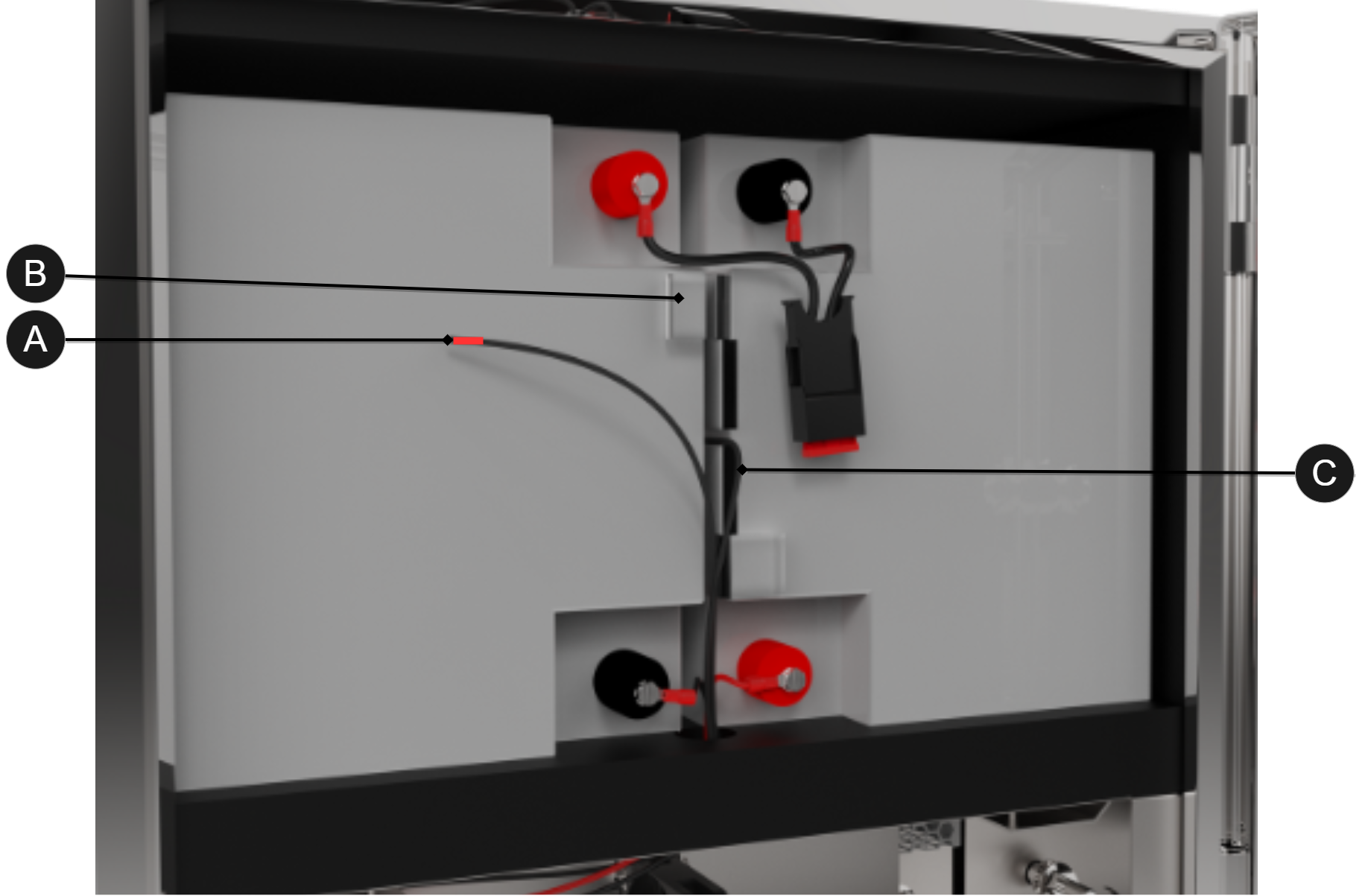

Bokstav

Förklaring

A

Temperatursensor skall placeras mellan batterier, för frostskyddsvakt, (röd i toppen).

B

Batteri.

C

Temperaturkabel mellan batterier, (svart).

Frostskyddsvakt

Enheten är utrustad med frostskyddsvakt. När temperaturen går under +15°C startar värmeelement för att förhindra kapacitetsförlust eller att batterier riskerar frysa.

Värmelement startar när temperaturen i kapslingen understiger:

+15°C

Driftsättning - hur enheten skall startas

  1. Anslut batterier.

  2. Koppla in batterisäkring.

  3. Anslut last.

  4. Anslut nätspänning.

  5. Koppla in nätspänning.

Det kan ta upp till 72 timmar innan batterier är fullt laddade.

Larm som visas på indikeringsdiod

I normalläge visar indikeringsdioden ett fast grönt sken.

Vid driftsatt system: Är indikeringsdioden släckt har djupurladdningsskydd trätt i kraft.

Obs!

Om indikeringsdioden blinkar till var 15:e sekund är batteriet fulladdat och laddningen är i vilofas för att förlänga batteriets livslängd. Vid nätavbrott under vilofasen övergår batteribackupen till batteridrift som vanligt.

Underhåll

Systemet, med undantag för fläktar och batterier, är underhållsfritt. Kontrollera fläktar årligen. Fläkt skall rotera problemfritt utan missljud. Rengör fläkten ifrån damm och smuts. Fläkt skall bytas om den inte roterar problemfritt eller är så smutsig att den inte kan rengöras helt. Om fläkt inte fungera bra kommer luftflödet i enheten att hindras vilket leder till att värmen ökar i kapslingen det leder till att batterilivslängd försämras och därmed att bytesintervall på batterier avsevärt förkortas.

NOVA 24V 5A UT L - Produktblad

NOVA 24V 5A UT L - Strömförsörjning med batteribackup


Benämning, artikelnummer och e-nummer

Benämning

Artikelnummer

E-nummer

Certifiering

NOVA 24V 5A UT L

RI44P30024P050-UTL

-

Produkten är ej tredjepartscertiferad.

Om NOVA 24V 5A UT L

NOVA 24V 5A UT L är en strömförsörjning med batteribackup för utomhusbruk.

  • Kontrollerad laddningsfunktion

  • Byggd för att klara nordiska förhållande - sommar som vinter.

Jämfört med Milletekniks ordinarie batteribackuper har produkten ett annat funktionsinnehåll, där vissa funktioner har tillkommit och andra har tagits bort.

Tabell 11. Skillnad NOVA batteribackup och NOVA 24V 5A UT L

Funktion

NOVA (med PRO3)

NOVA 24V 5A UT L (med PRO3)

Kommentar

Indikering på skåplucka?

Ja

Nej

Indikering på NOVA 24V 5A UT L syns på kretskortet.

Larm över kommunikation?

Ja

Nej

NOVA 24V 5A UT L är inte förberedd för att kommunicera till överordnade system.

Utbyggbar för längre reservdrifttid?

Ja

Nej

NOVA 24V 5A UT L kan inte utökas med batteriboxar.

Är avsedd för installation och drift inomhus?

Ja

Nej

NOVA kan endast användas inomhus, klass 1.

Är avsedd för installation och drift utomhus?

Nej

Ja

NOVA 24V 5A UT L har isolering och värmekabel och kapsling för användning utomhus.



Användningsområde

Strömförsörjning och reservkraft för bevakning, kameraövervakning, passersystem och andra utomhusapplikationer.

Regelverk och certifieringar

Krav som produkten uppfyller

Tabell 12. Produkten uppfyller följande krav.

EMC:

EMC Directive 2014/30/EU

CE-märkning:

EC no. 765/2008

Emissioner:

EN61000-6-:2001 EN55022:1998:-A1:2000, A2:2003 Klass B, EN61000-3-2:2001, EN 55032 (ersätter EN 55022)

Maskindirektivet

Produkten ingår i elektriska system, omfattas av relevanta el- och säkerhetsdirektiv och är inte en maskin enligt Maskindirektivet (2006/42/EG).

Ekodesign

Milletekniks produkter är avsedda för professionell användning och omfattas därför inte direkt av ekodesignförordningen (EU 2019/1782). Eftersom vissa komponenter kan omfattas redovisar vi ändå relevant information där det är tillämpligt[a] för att ge våra kunder trygghet i sitt val.

[a] Standbyförbrukning och effekt.



Benämning

Verkningsgrad (%) [a]

Standby-förbrukning, typisk (W):

89 %

5,54 W

[a] Vid nominell last.

soptunna_atervinning.ai

Kretskort - Tekniska data

Tekniska data, moderkort: PRO 3

Info

Förklaring

Kortnamn:

PRO 3.

Produktbeskrivning

Huvudkort i batteribackup med avancerade funktioner och kommunikation mot överordnande system.

Egenförbrukning, med reläkort

Mindre än 120 mA. Alla reläer på externt larmkort dragna i normalläge.

Omkopplingstid från nätspänning till batteridrift

När batterier är i vilocykel: <5 mikrosekunder. När batterier är i laddningscykel: 0 (ingen). Batterier vilar i 20 dygns cykler varefter en laddningscykel tar vid och laddar batterierna i 72 h.

Inkommande elnät

230 V AC +/- 10%, 50-60 Hz.

Säkring på elnät

Se tabell: Säkringar.

Indikering

Lysdiod på kretskort/skåpslucka[a].

[a] Varierar med konfiguration.

Larm

Larm som visas på indikeringsdiod.

  • Cellfel i batteri eller ej anslutet batteri.

  • Laddarfel, underspänning.

  • Laddarfel, överspänning.

  • Låg systemspänning, systemspänning under 24,0 V DC i nätdrift.

  • Låg batterispänning, under 24,0 V DC vid nätavbrott.

  • Nätavbrottslarm.

  • Sabotagebrytare.

  • Säkringsfel.

  • Åldrat batteri

Utökande larmfunktioner går att få över kommunikation, PowerWatch eller med larmkort.

222-041_2019.ai

Bilden är en vägledning till hur larm visas på indikeringsdiod på kretskort. Det är inte säkert att allar larm finns i konfigurationen av enheten.

Tabell 13. Säkringar

Säkringar

Typ

5 A

T5A

Elnätssäkring på 24 V enheter upp till 15 A

T2,5AH250V. Keramisk.



Tabell 14. Skydd

Info

Förklaring

Djupurladdningsskydd

Ja. 24 V enheter skydd vid 20, +/- 0,5 V.

Överspänningsskydd

Ja

Övertemperatursskydd

Ja

Kortslutningskyddad

Ja



Moderkort - beskrivning

Figur 1. PRO3
PRO3

Moderkortet styr enheten och fördelar effekt. Se tekniska data för mer information.



Tabell 15. Kretskortsöversikt, förklaring

Nr

På kretskort

Förklaring

1

J24

Styrning till nätaggregat.

2

J5

1=Oprio 2=externt larm.

3

D9

Indikeringsdiod.

4

JU1

För extern LED i dörr/front.

5

J11

Använd resetjumpern vid batteribyte, adressändring och andra inställningar som kräver att kortet initieras på nytt.

6

JU6

Anslutning för reläkort, PowerWatch eller kommunikationskort eller för uppdatering av firmware. Endast ett kort eller kontakt åt gången får plats. Larmåterkoppling från tillval, styrning av fördelningskort.

7

J29

Anslutning till fläkt.

8

J101

Anslutning till sabotagekontakt. Finns ej i alla konfigurationer.

9

J17

Anslutning sabotagekontakt från batteribox. Finns ej i alla konfigurationer.

10

J35

Används ej.

11

J14

Ingång larm från extern batterisäkring, från batteribox. Finns ej i alla konfigurationer.

12 & 13

J10 & J100

Larm från externt tillvalskort.

14

D18, D19

Lysdioder visar status för kommunikation (RS-485).

15

S3

Dip-switch

16

P2:1-4

Lastutgångar

17

P3:1-3

Anslutning kommunikation. Ej tillgänglig.

18

P1:1-3

Anslutning till elnät.



Säkringar

Tabell 16. Säkringar på PRO3

Säkring

Typ

Förklaring

F1

T2,5A

Elnätssäkring

F3

T16A

Lastsäkring 1 - (för P2:2)

F4

T16A

Batterisäkring

F5

T5A

Lastsäkring 1+ (för P2:1)

F7

T5A

Lastsäkring 2 + (för P2:3)



Varning för byte av säkringar (strömstyrka, A)

Skaderisk föreligger om säkring byts till en större än vad enheten levereras med. Säkringens funktion är att skydda ansluten last och dess lastkablage mot skada och brand. Det går inte att byta säkring till en större för att öka strömuttag.

Notering vid uppstart med kortslutna batterier

Peakström vid uppstart med kortslutna batterier: Upp till 30 Ap-p under 200 ms. Följ alltid uppstartsproceduren.

Nätaggregat

Nätaggregat - Tekniska Data LRS-150-24

Sitter i:

NOVA 24V 5A UT L

Info

Förklaring

Utspänning

27,3 V AC

Utström:

0 A - 6,5 A

Utspänning, ripple

200 mVp-p

Överspänning

28,8 V - 33,6 V

Utspänning återuppladdning, ripple/strömbegränsning

Mindre än 0,6 Vp-p

Verkningsgrad

89 %

Strömbegränsning

110 % - 140 %

Konstantspänning

+/- 0,5 %

Reglernoggrannhet

+ / - 1,0 %

Ingångsström (230 V AC)

Max 1,7 A

Nätspänningsfrekvens

47 Hz- 63 Hz

Nätspänning

230 V AC +/- 10%

Märkeffekt

156 W

Temperaturområde

-30°C - +70°C

Luftfuktighetsområde

20 % - 90 % RH icke kondenserade

Tekniska data kapsling

Kapsling

Tekniska data

Produktbeskrivning

AX Kompaktapparatskåp, BHD: 380x380x210 mm, stålplåt, med montageplåt, med en dörr, ett vridlås.

Artikelnummer:

AX 1380.000

Material

Lackerad stålplåt. Omgivande inskummad PU-tätning.

Färg

RAL 7035

Kapslingsklass NEMA

NEMA 1, 3R, 4, 12

Kapslingsklass IP enligt EN 60 529

IP 66

Typklassning motsvarande UL 50E

Type 1, 3R, 4, 12

IK-kod

IK10

Dimension

Bredd: 380 mm, höjd: 380 mm, djup: 210 mm.

Lås

Utförande för lås: Vridlås: 1. Låsinsats: 3 mm dubbellås.

Vikt/förp.

9,48 kg

Mer tekniska data för kapsling finns att hämta på tillverkarens webbplats

www.rittal.com

Kompaktskåp AX 380x380x210

E-nummer: 25 039 11

Garanti, support, tillverkningsland och ursprungsland

Garanti

Produkten har två års garanti, från inköpsdatum (om inget annat avtalats). Kostnadsfri support under garantitiden nås på support@milleteknik.se eller telefon, +46 31-34 00 230. Ersättning för res- och eller arbetstid i samband med lokalisering av fel, installerande av reparerad eller utbytt vara ingår ej i garantin. Kontakta Milleteknik för mer information. Milleteknik ger support under produktens livslängd, dock som längst 10 år efter inköpsdatum. Byte till likvärdig produkt kan förekomma om Milleteknik bedömer att reparation inte är möjlig. Kostnader för support tillkommer efter det att garantitiden har gått ut.

Tillverkarens support

Tillverkare ger support under produktens livslängd, dock som längst 10 år efter inköpsdatum. Byte till likvärdig produkt kan förekomma om tillverkare bedömer att reparation inte är möjlig. Kostnader för support tillkommer efter det att garantitiden har gått ut.

Support

Behöver du hjälp med installation eller inkoppling?

Du hittar svar på många frågor på: www.milleteknik.se/support

Telefon: 031- 340 02 30, e-post: support@milleteknik.se.

Support har öppet: måndag-torsdag 08:00-16:00, fredagar 08:00-15:00. Stängt 11:30-13:15.

Reservdelar

Kontakta support för frågor om reservdelar.

Support efter garantitiden

Milleteknik ger support under produktens livslängd, dock som längst 10 år efter inköpsdatum. Byte till likvärdig produkt kan förekomma om tillverkare bedömer att reparation inte är möjlig. Kostnader för support tillkommer efter det att garantitiden har gått ut.

Frågor om produkters prestanda?

Telefon till försäljning: 031- 340 02 30, e-post: sales@milleteknik.se

Kontakta oss

Milleteknik AB

Ögärdesvägen 8 B

433 30 Partille

Sverige

+46 31-34 00 230

www.milleteknik.se

Tillverkningsland

Sverige

Tillverkare

Designad och producerad av Milleteknik AB

Produktens livslängd, miljöpåverkan och återvinning

Produkten är designad och konstruerad för lång livslängd vilket minskar miljöpåverkan. Produktens livslängd (förutom slitagedelar) är beroende på, bland annat miljöfaktorer, främst omgivningstemperatur, oförutsedd belastning på komponenter som blixtnedslag, yttre åverkan, handhavandefel, med flera. Produkter återvinns genom att lämnas till närmaste återvinningsstation eller sändas åter till tillverkare. Kontakta din distributör för mer information. Kostnader som uppkommer i samband med återvinning ersätts ej.

soptunna_atervinning.ai

Batterier

45 Ah, 12 V AGM-batteri

Passar i

Antal batterier

NOVA 24V 5A UT L

2

Batterityp

Spänning

Kapacitet

Underhållsfritt AGM, blysyra-batteri.

12 V

45 Ah

Tabell 17. 10+ Design life* batteri

Artikelnummer

E-nummer

Artikelnamn

Terminal

Mått. Höjd, bredd, djup

Vikt per styck

Fabrikat

MT113-12V45-01

5230546

UPLUS 12V 45Ah 10+ Design life batteri

M6 Bult

197x165x170 mm

14,5 kg

UPLUS



Adress och kontaktuppgifter

Milleteknik AB

Ögärdesvägen 8 B

433 30 Partille

031-340 02 30

www.milleteknik.se
