Om PoE från Milleteknik
Serien är framtagen för att kunna driva PoE-enheter som passersystem, övervakningskameror och annan utrustning som kan drivas med Power over Ethernet.

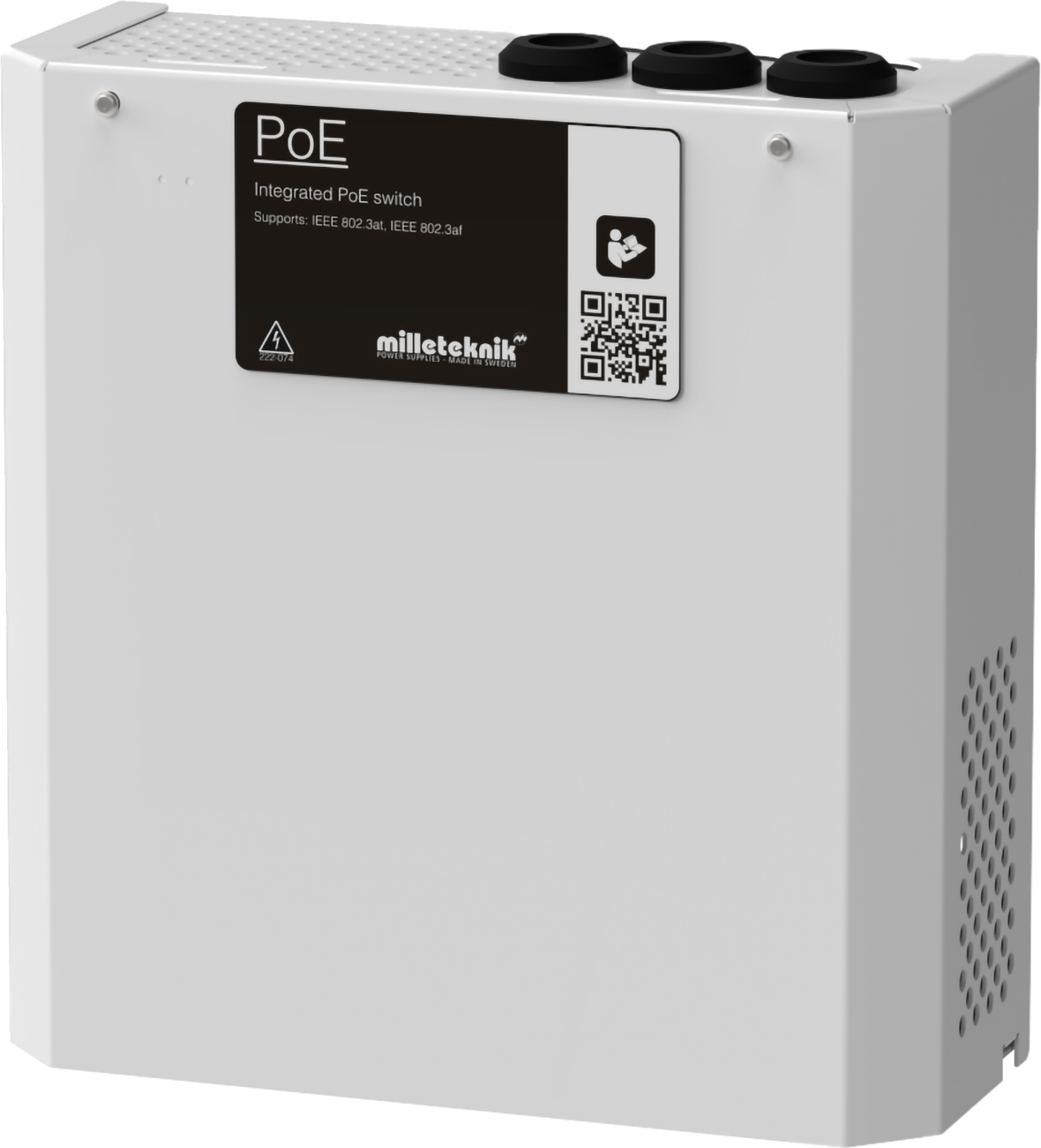

PoE injector 1p S
 |

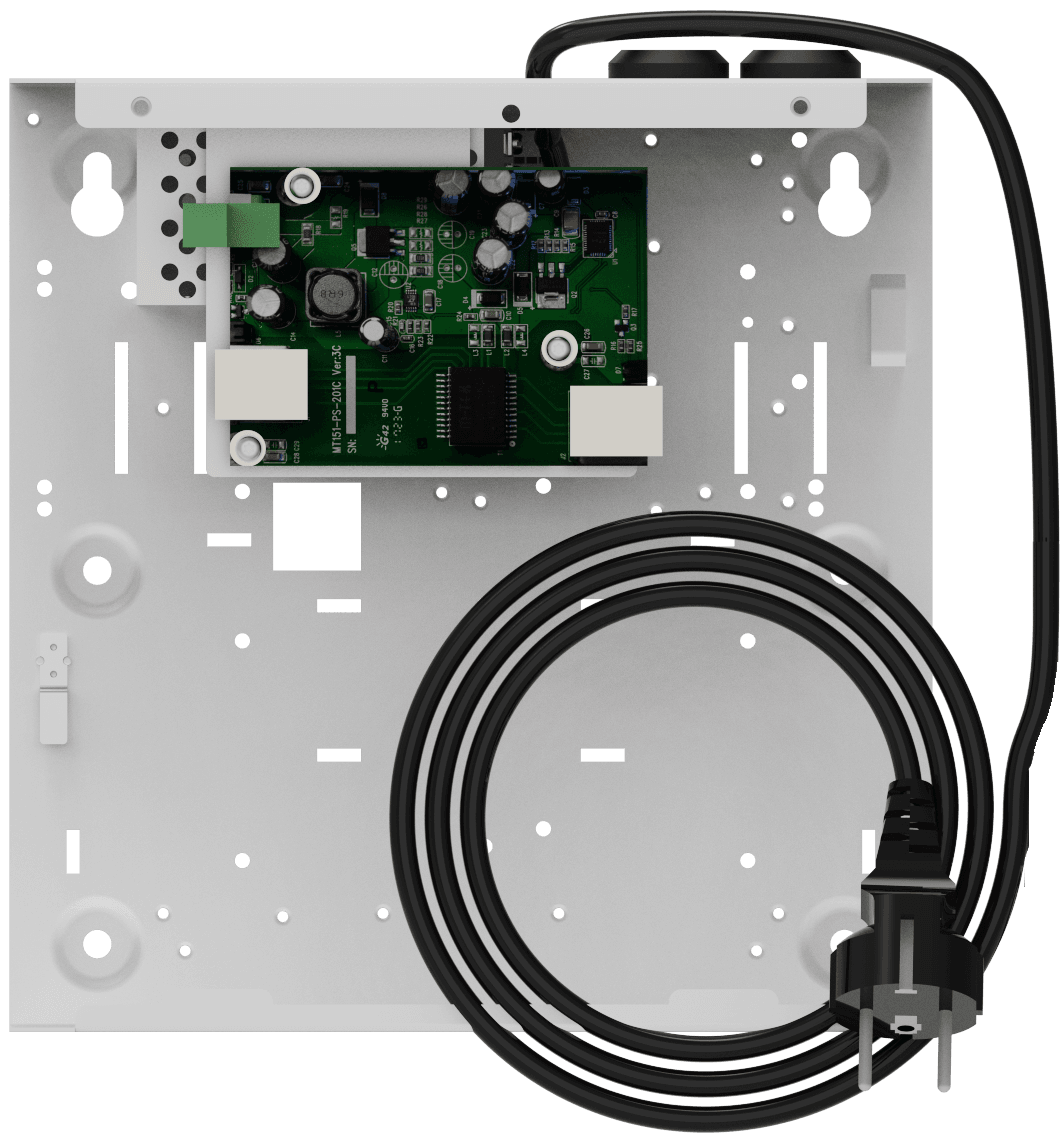

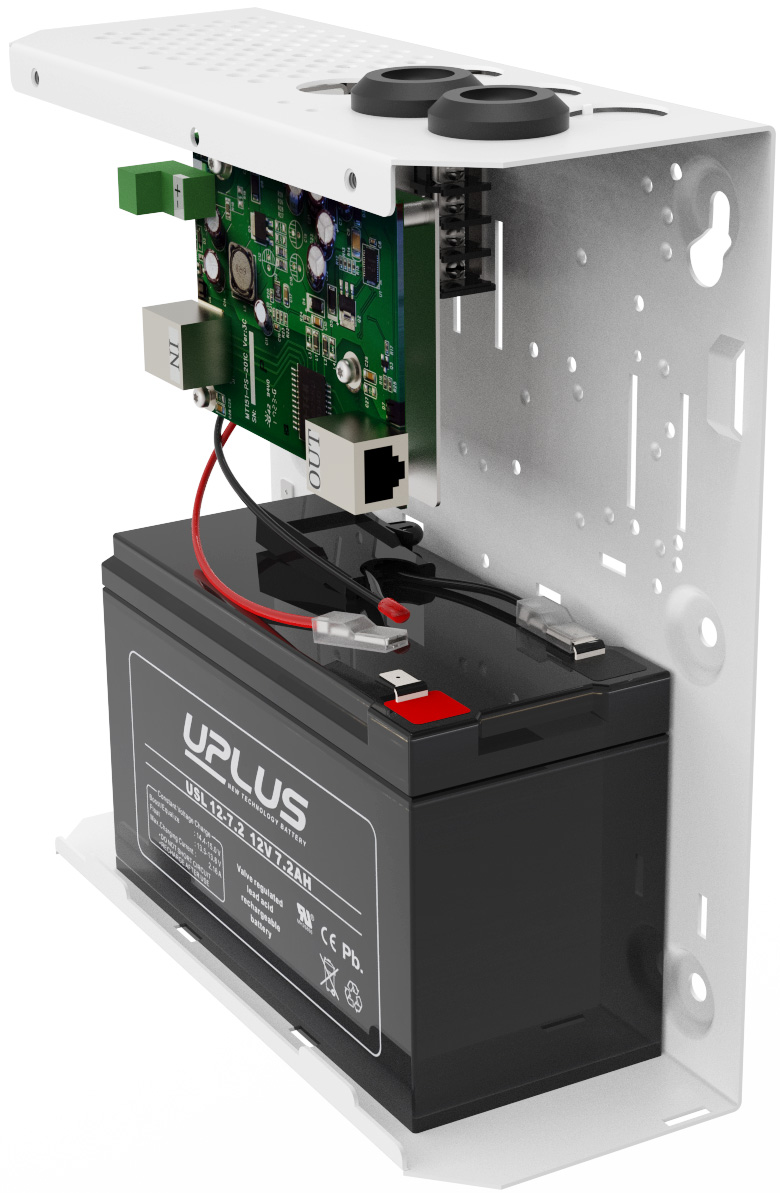

Bilden visar PoE injector 1p S med batteri, (medföljer ej)
Hur PoE injector driver enheter kopplade till strömförsörjningen
PoE injector kan driva exempelvis en övervakningskamera.
Koppla in externa enhet som skall strömmatas via PoE- injector.
Notera
IN skall kopplas till vänster och UT till höger.

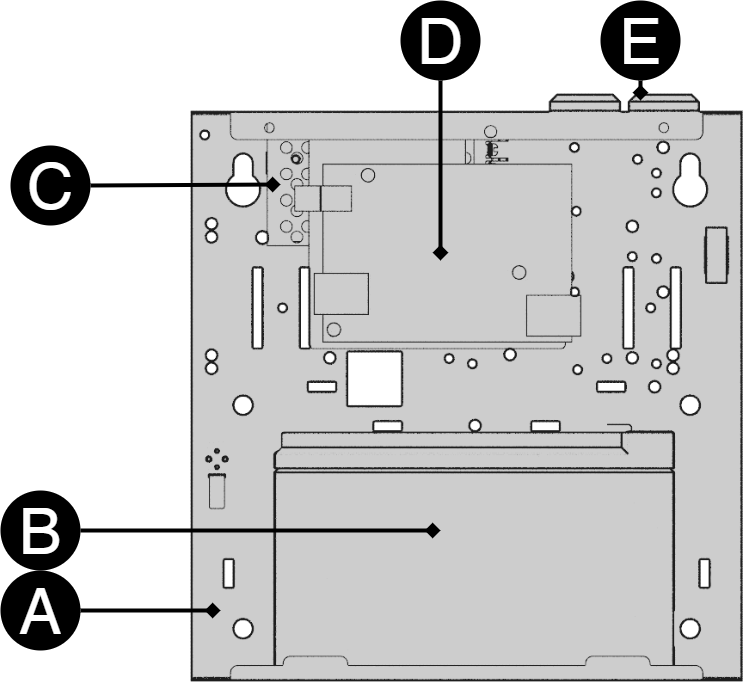

Komponentöversikt PoE injector 1p S
Symbol | Förklaring |
|---|---|
A | Kapsling i pulverlackad plåt. |
B | Plats för batteri. |
C | Nätaggregat. |
D | PoE-injector. |
E | Kabelgenomföringar. |
Inkoppling av batteri
Batterikablage är monterat på kretskortet vid leverans. Schematisk skiss visar hur kablage skall kopplas.
Placera batteriet i skåpet med batteripolerna upp.
Anslut batterikablaget. Röd kabel på plus och svart kabel på minus.
Bryt, om möjligt, nätspänning vid batteribyte.
Koppla poler rätt så att du inte skadar utrustningen.

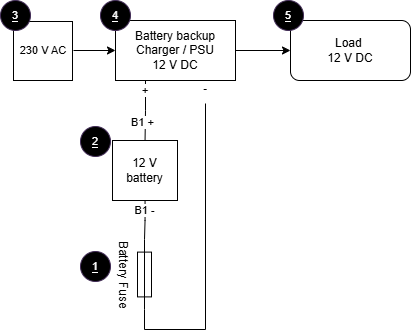

Nr | Förklaring |
|---|---|
1 | Batterisäkring. |
2 | Batteri. |
3 | Inkommande nätspänning, 230 V AC. |
4 | Likriktare 12 V DC. |
5 | Last, 12 V DC. |
Driftsättning - hur enheten skall startas
Efter inkoppling skall uppstart ske i följande steg:
Koppla in batterier.
Koppla först in kablar från moderkort på batteripoler.
Anslut sedan säkring mellan batteri.
Koppla in last.
Koppla in elnät.
Enheten fungerar normalt då indikeringsdiod på skåpluckans utsida lyser med fast grönt sken. Se frontpanel för övriga statusindikationer.
Tekniska specifikationer
PoE
PoE injector med 1 port.
Tekniska specifikationer
Dessa tekniska specifikationer kan ändras utan föregående meddelande.
Produktidentifiering
Benämning | Artikelnummer | E-nummer |
|---|---|---|
PoE Injector 1p S | SM01000012P02001PU | 51 719 50 |
Om PoE från Milleteknik
Serien är framtagen för att kunna driva PoE-enheter som passersystem, övervakningskameror och annan utrustning som kan drivas med Power over Ethernet.
PoE Injector 1p S
PoE Injector används när avståndet mellan PoE-enhet och anslutning (switch) är för långt. PoE injectorn är en ströminjector som gör det möjligt att strömförsöja PoE enheter på längre avstånd. Batteriet i enheten fortsätter strömmata injectorn när fast strömförsörjning faller bort. Produkten skall användas inomhus och är inte lämplig för utomhusbruk.
Power over Ethernet från Milleteknik
PoE för säkerhetsapplikationer.
Beprövad, pålitlig teknik.
För fast installation.
Svensktillverkad.
Användningsområde
Strömförsörjning för kameraövervakning och andra applikationer som kan drivas med PoE.
För att boosta PoE-matade enheter.
Fast installation
Produkten är avsedd för fast installation. Installation skall utföras av behörig installatör.
Batterityper
AGM-batteri skall användas. Blanda inte batterityper, märke eller nya och använda batterier.
Regelverk och certifieringar
Krav som produkten uppfyller
EMC: | EMC Directive 2014/30/EU | ||||||||||||||||||||||||||||||||||||||||||||||||
El (LVD): | Low Voltage Directive 2014/35/EU | ||||||||||||||||||||||||||||||||||||||||||||||||
PoE: | IEEE 802.af, IEEE 802.3at/30,8 W. Notera att 802.3at typ2 ej stöds, då PoE-kortet saknar handskakningsfunktion för typ 2. | ||||||||||||||||||||||||||||||||||||||||||||||||
CE-märkning: | EC no. 765/2008 | ||||||||||||||||||||||||||||||||||||||||||||||||
Emissioner: | EN55022 (CISPR22) Class B, EN61000-3-2,-3, EN 55032 (ersätter EN 55022) | ||||||||||||||||||||||||||||||||||||||||||||||||
Maskindirektivet | Produkten ingår i elektriska system, omfattas av relevanta el- och säkerhetsdirektiv och är inte en maskin enligt Maskindirektivet (2006/42/EG). | ||||||||||||||||||||||||||||||||||||||||||||||||
Ekodesign | Milletekniks produkter är avsedda för professionell användning och omfattas därför inte direkt av ekodesignförordningen (EU 2019/1782). Eftersom vissa komponenter kan omfattas redovisar vi ändå relevant information där det är tillämpligt[a] för att ge våra kunder trygghet i sitt val. | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Standbyförbrukning och effekt. | |||||||||||||||||||||||||||||||||||||||||||||||||
Förväntad drifttid vid strömavbrott (nya batterier)
PoE | Batteri | Effekt 15,4 W | Effekt 30,8 W | Effekt 62 W | Effekt 90 W | Effekt 100 W | Effekt 120 W | Effekt 180W | Effekt 240 W |
|---|---|---|---|---|---|---|---|---|---|
PoE injector 1p S (12 V) | 1 st. 7,2 Ah | 3 h 50 min. | 1 h 4 0 min. | - | - | - | - | - | - |
Kretskort - Tekniska data
Tekniska data: PoE-kort
Produkt | Antal PoE- / LAN-portar | Max effekt per port (W) | PoE, kontinuerlig effekt | Ethernettyp | Nätverksportar | Gränssnitt | Funktioner | Typ, injector och switch |
|---|---|---|---|---|---|---|---|---|
PoE injector 1p S | 1/1 | 30,8 W @ 54,6 V DC | 30,8 W | Fast Ethernet Mbit PoE switch | 10 / 100 PoE | 1000Base-T RJ-45 | Auto-negotiation, Auto-uplink (auto MDI/MDI-X) | Unmanaged. Mjukvarugränssnitt för att styra switch finns ej. |
Produkten saknar avancerad styrelektronik
Denna produkt har ej moderkort.
Nätaggregat
Nätaggregat - Tekniska Data RS-75-12
Sitter i: |
|---|
Info | Förklaring |
|---|---|
Utspänning | 13,6 V |
Utström | 0 A - 6 A |
Utspänning, ripple | 120 mVp-p |
Överspänning | 13,8 V - 16,2 V |
Utspänning återuppladdning, ripple/strömbegränsning | Mindre än 0,6 Vp-p |
Verkningsgrad | 84,5 % |
Strömbegränsning | 110 % - 180 % |
Konstantspänning | +/- 1,0 % |
Reglernoggrannhet | + / - 0,5 % |
Ingångsström (230 V) | 1,2 A |
Nätspänningsfrekvens | 47 Hz- 63 Hz |
Nätspänning | 85 V AC - 264 V AC |
Märkeffekt | 25,2 W |
Temperaturområde | -30°C - +70°C |
Luftfuktighetsområde | 20 % - 90 % RH icke kondenserade |
Tekniska data kapsling
Kapslingar - Tekniska Data S
Info | Förklaring |
|---|---|
Namn | S |
Kapslingsklass | IP 20 |
Mått | Höjd: 230 mm, bredd: 216 mm, djup: 85 mm. |
Höjdenheter | - |
Montering | Vägg |
Omgivningstemperatur | +5 °C - +40 °C. För bästa batteri-livslängd: +15 °C till +25 °C. |
Omgivning | Miljöklass 1, inomhus. 20% ~ 90% relativ fuktighet |
Material | Pulverlackerad plåt |
Färg | Vit |
Kabelgenomföringar, antal | 3 |
Batterier som får plats i kapsling | 1 stycken 12 V, 7,2 Ah. |
Fläkt | Nej |
Länkar
Produkter är föremål för uppdateringar, du hittar alltid den senaste informationen på www.milleteknik.se.
Garanti, support, tillverkningsland och ursprungsland
Garanti
Produkten har två års garanti, från inköpsdatum (om inget annat avtalats). Kostnadsfri support under garantitiden nås på support@milleteknik.se eller telefon, +46 31-34 00 230. Ersättning för res- och eller arbetstid i samband med lokalisering av fel, installerande av reparerad eller utbytt vara ingår ej i garantin. Kontakta Milleteknik för mer information. Milleteknik ger support under produktens livslängd, dock som längst 10 år efter inköpsdatum. Byte till likvärdig produkt kan förekomma om Milleteknik bedömer att reparation inte är möjlig. Kostnader för support tillkommer efter det att garantitiden har gått ut.
Support
Behöver du hjälp med installation eller inkoppling?
Du hittar svar på många frågor på: www.milleteknik.se/support
Telefon: 031- 340 02 30, e-post: support@milleteknik.se.
Support har öppet: måndag-torsdag 08:00-16:00, fredagar 08:00-15:00. Stängt 11:30-13:15.
Reservdelar
Kontakta support för frågor om reservdelar.
Support efter garantitiden
Milleteknik ger support under produktens livslängd, dock som längst 10 år efter inköpsdatum. Byte till likvärdig produkt kan förekomma om tillverkare bedömer att reparation inte är möjlig. Kostnader för support tillkommer efter det att garantitiden har gått ut.
Frågor om produkters prestanda?
Telefon till försäljning: 031- 340 02 30, e-post: sales@milleteknik.se
Tillverkningsland
Sverige
Tillverkare
Designad och producerad av Milleteknik AB
Batterier
Batterier ingår ej
Batterier säljs separat.
7,2 Ah, 12 V AGM-batteri
Passar i | Antal batterier |
|---|---|
PoE injector 1p S | 1 |
Batterityp | V | Ah |
|---|---|---|
Underhållsfritt AGM, blysyra-batteri. | 12 V | 7,2 Ah |
Artikelnummer | E-nummer | Artikelnamn | Terminal | Mått. Höjd, bredd, djup | Vikt per styck | Fabrikat |
|---|---|---|---|---|---|---|
MT113-12V07-01 | 5230536 | UPLUS 12V 7,2Ah 10+ Design life batteri | Flatstift 6,3 mm | 151 x 65 x 100 mm. | 2,4 kg | UPLUS |
