Om

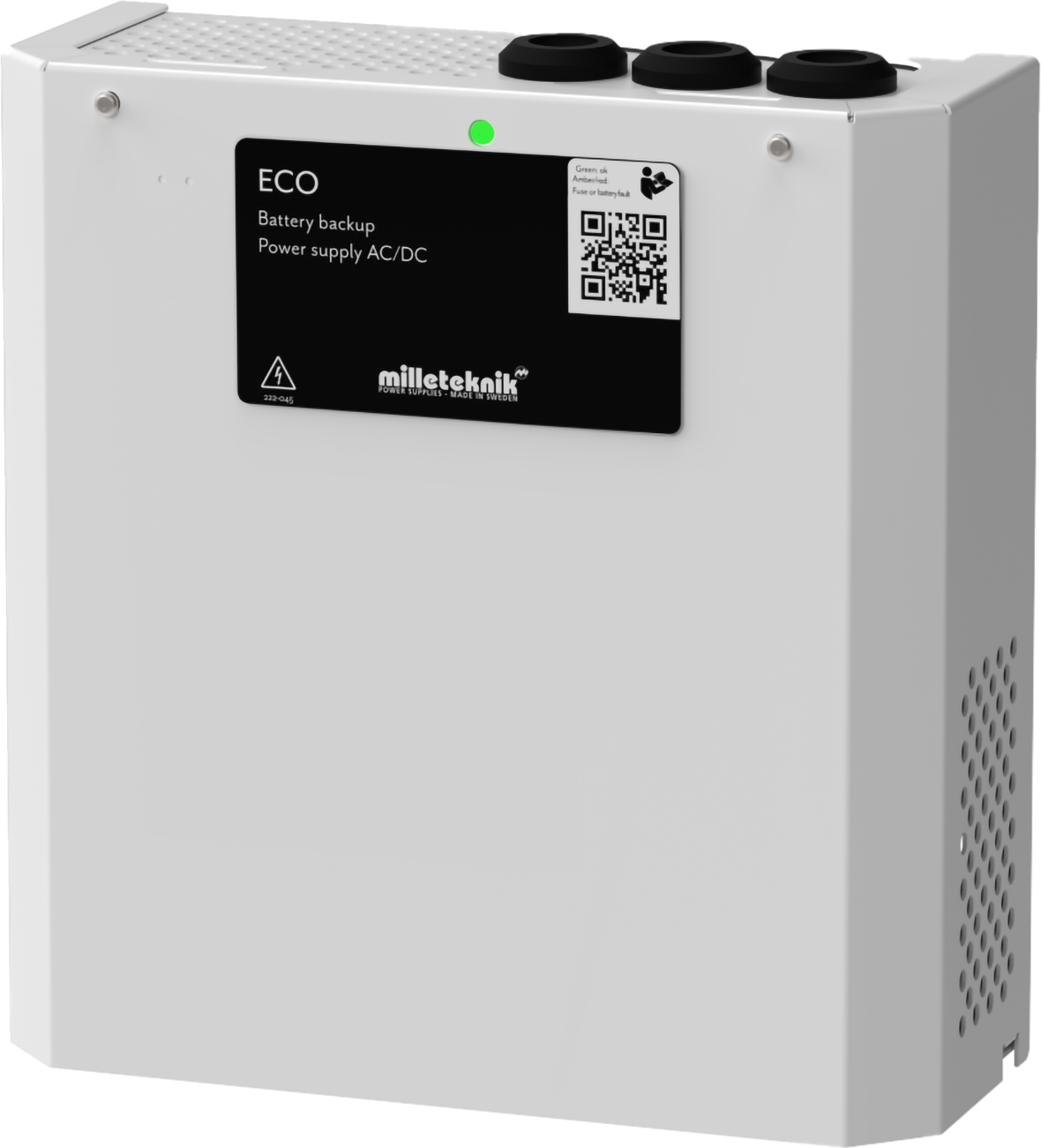

ECO-serien är driftsäkra och mindre batteribackuper för användning till passersystem, låssystem och annan last. Batteribackuperna har kontrollerad laddning (controlled charging) som förhindrar att batterier överladdas vilket förlänger dess livslängd betydligt.
Obs!
Enhet skall installeras på vägg, inomhus.
Temperaturen skall vara 15 - 30 °C.
Nätspänning skall vara bortkopplad under installation.
Endast personer med behörighet bör installera och underhålla.
Se installationsfilm
Produktidentifiering
Benämning | Artikelnummer | E-nummer |
|---|---|---|
ECO 12V 5A S | SM01C10212P050 | 52 136 50 |
Revisioner och om detta dokuments utgåva
Gällande och senast publicerad utgåva av detta dokument finns på www.milleteknik.se.
Detta dokuments giltighet kan inte garanteras, då ny utgåva publiceras utan föregående meddelande.
Bruksanvisning på svenska i original[1].
Bruksanvisning, tekniska data och översättningar av desamma kan innehålla fel. Det är alltid installatörens ansvar att installera produkten på ett säkert sätt.
Symboler
Symbol | Benämning | Förklaring |
|---|---|---|
 | Varning | Risk för elektrisk stöt, felaktig installation eller varma ytor. Förekommer i vissa manualer. |
 | Notera | Används för kompletterande information som förtydligar texten. |
 | Försiktighet / viktigt | Anger risk för skada på utrustning eller driftstörning. Används även för information som är viktig men inte säkerhetsrelaterad. |
 | Tips | Visar praktiska råd eller genvägar för installation, drift eller service. |
 | CE-märkning | Produkten uppfyller tillämpliga EU-direktiv och harmoniserade standarder. |
 | Läs manualen | Läs manual före installation och service. |
 | Släng ej i hushållsavfall | Produkten omfattas av WEEE-direktivet och får inte slängas med hushållsavfall, den skall återvinnas och lämnas till återvinningscentral. |
 | Återvinning | Emballage, produkter och annat material som ej innehåller elektronik skall återvinnas enligt lokala miljöbestämmelser. |
Komponentöversikt

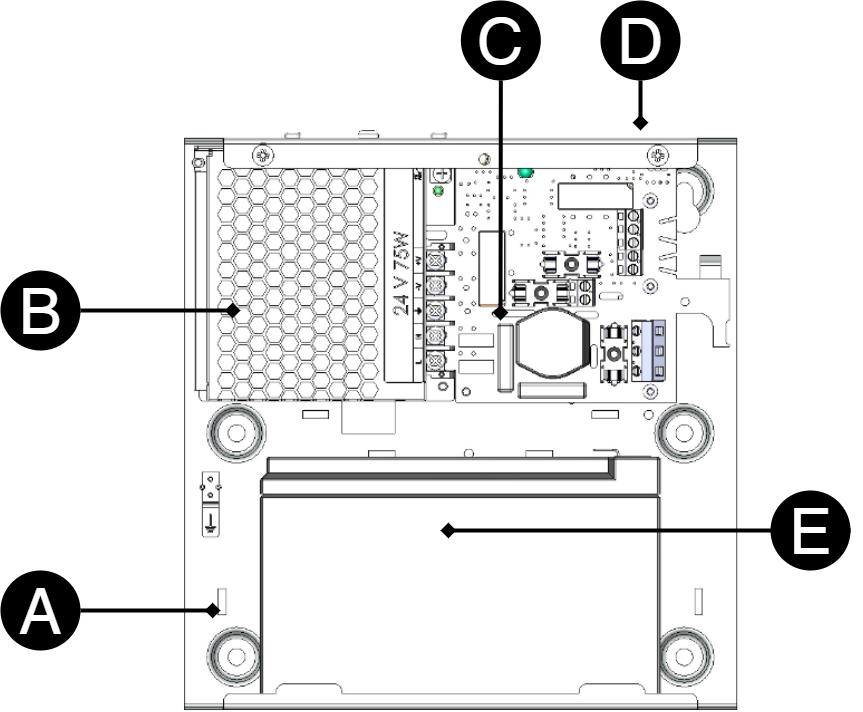

Komponentöversikt

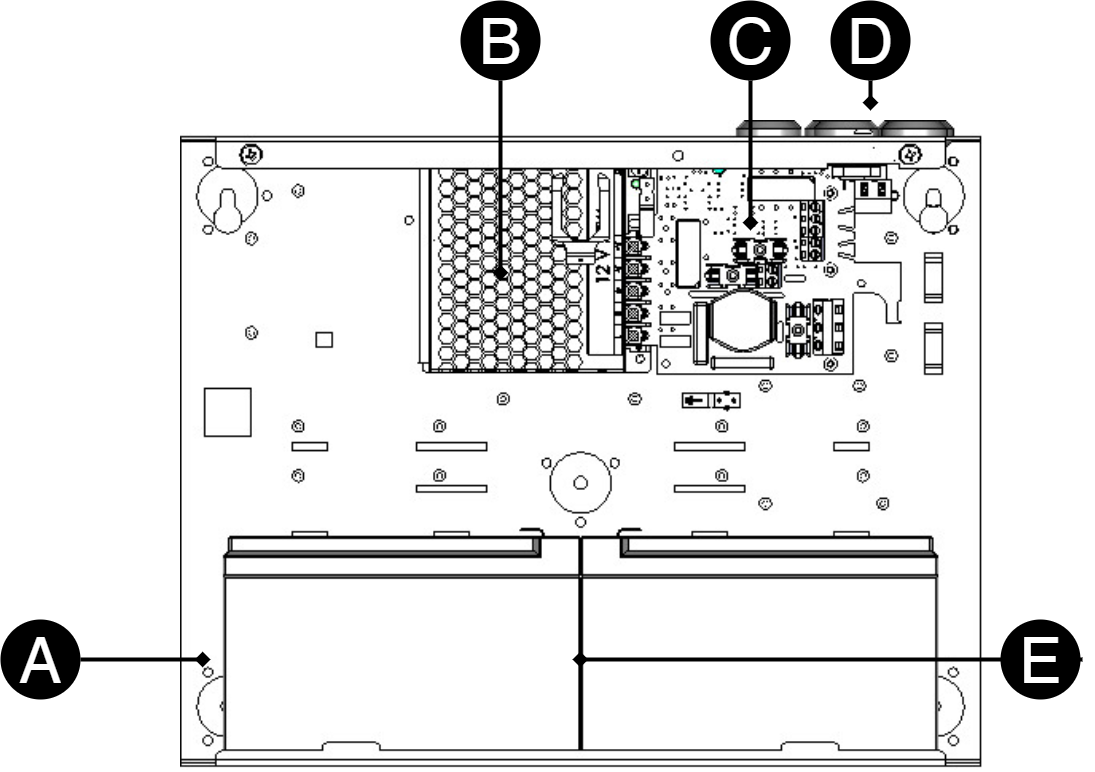

Vänster: ECO S (12 V). Höger ECO M (24 V).
Bokstav | Förklaring |
|---|---|
A | Skåp i pulverlackad plåt. |
B | Nätaggregat, plats och typ varierar med konfiguration. |
C | Moderkort. |
D | Kabelgenomföringar. |
E | Plats för batterier. |
Kapsling
Allmänna monteringsanvisningar
Montering inomhus på vägg
Kapsling skall monteras lodrätt.
För god ventilation bör minst 100 mm fritt utrymme finnas ovanför och på sidorna av kapslingen. Blockera inte luftflödet på sidorna.
Enheten bör monteras på bekväm arbetshöjd, normalt mellan 1,4 och 1,8 m.
Rekommenderat avstånd mellan skruvhuvud och vägg bör vara 1,5-2 mm.
Undvik placering i direkt solljus, nära värmekällor eller i miljöer med hög fuktighet eller damm.
Montering ska utföras enligt gällande installationsregler och av behörig installatör.
Batterier - inkoppling

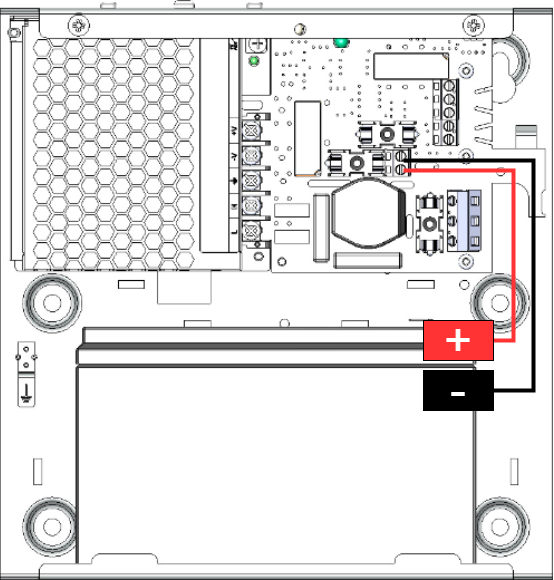

Inkoppling av batteri ECO S 12 V
Observera
Kontrollera batterispänning vid inkoppling. Innan installation skall spänningen på varje enskilt batteri mätas. Koppla aldrig ihop två batterier vars polspänning skiljer mer än 0,4 V. En för stor spänningsskillnad kan tyda på ett skadat batteri och leda till försämrad prestanda, batteriskador eller överhettning med risk för brand.
Vänster ECO 12V med 1 batteri. Höger ECO 12 V med två batterier.
12 V med ett batteri: Batterikablar från moderkort kopplas på batteri plus- och minuspol. Batterisäkring sitter på kretskort.
12 V med två batterier: Batterikablar från moderkort kopplas på batteri plus- och minuspol på varsitt batteri. Säkringar skall kopplas på varje batteris pol. En säkring på minuspoler och en säkring på pluspoler.
Notera
Säkringar som följer med enheten i en påse skall inte användas när 1 batteri används.

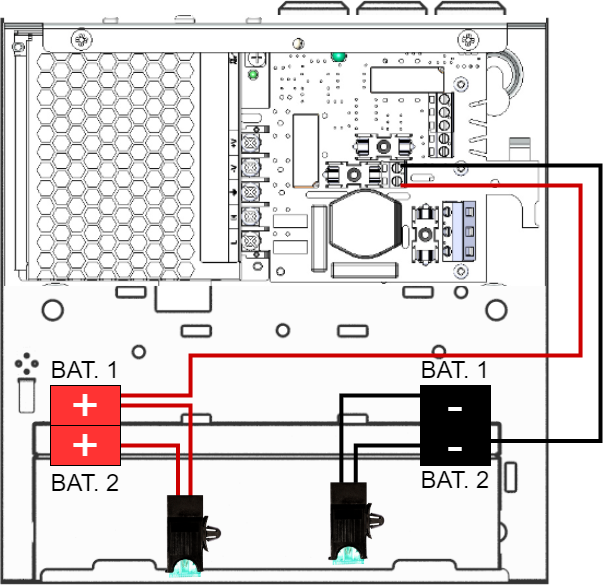

Inkoppling av batterier, 24V
Observera
Kontrollera batterispänning vid inkoppling. Innan installation skall spänningen på varje enskilt batteri mätas. Koppla aldrig ihop två batterier vars polspänning skiljer mer än 0,4 V. En för stor spänningsskillnad kan tyda på ett skadat batteri och leda till försämrad prestanda, batteriskador eller överhettning med risk för brand.
Nätspänning bör vara bortkopplad vid inkoppling av batterier

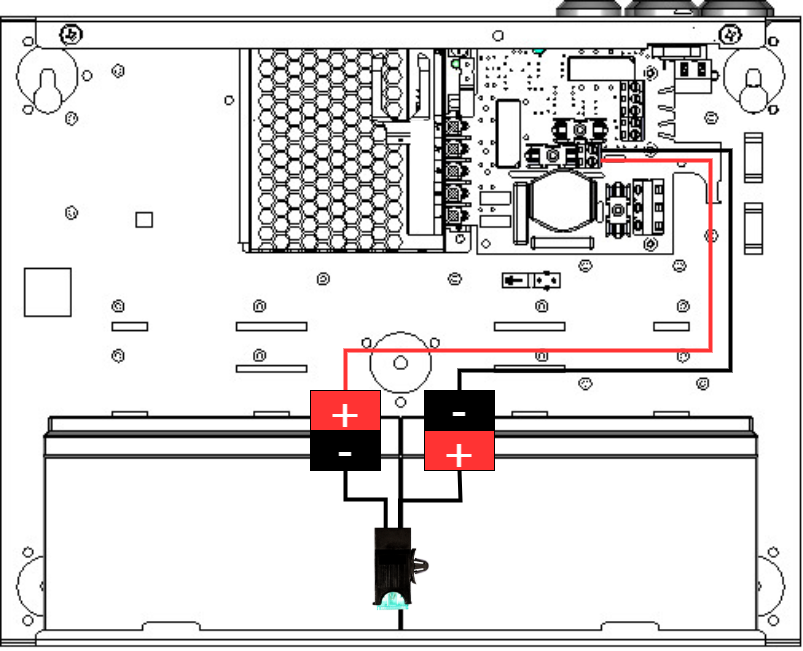

Skjut in batterier från sidan med batteripolerna mot mitten. Använd bara nya batterier vid installation och batteribyte.
Koppla på säkringar på batterier. Anslut röd kabel till + (plus) och svart kabel till - (minus)
Koppla på kablar från batteribackup på batterier. Anslut röd kabel till + (plus) och svart kabel till - (minus)
Bilden visar hur kablar skall kopplas i M-kapsling. Inkoppling är densamma i den mindre S-kapslingen.
CEO3-ECO

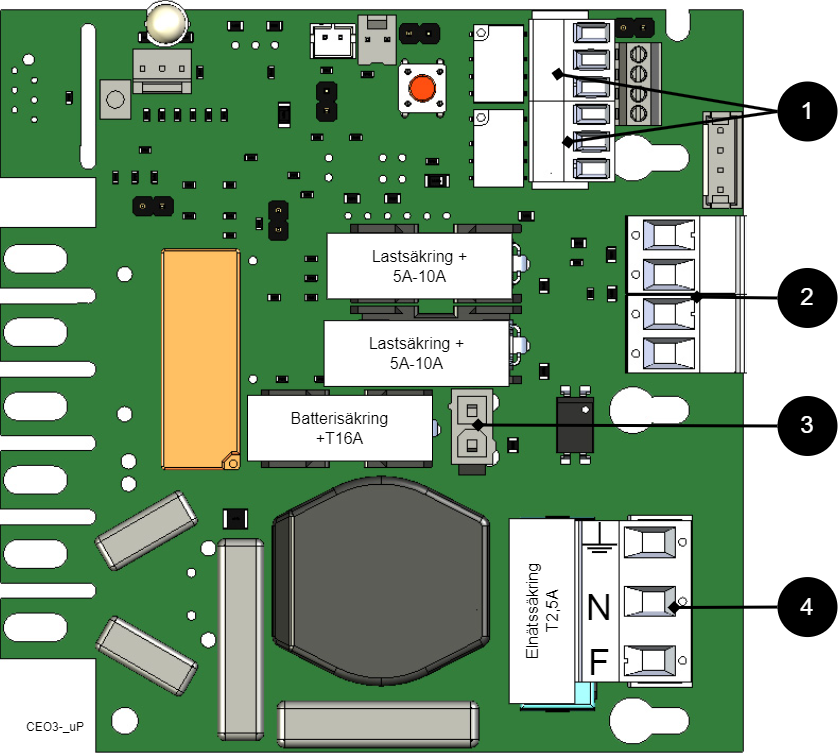

Moderkort beskrivning
Kortet har flera anslutningar, nedan beskrivs de som behövs för att koppla in enheten.

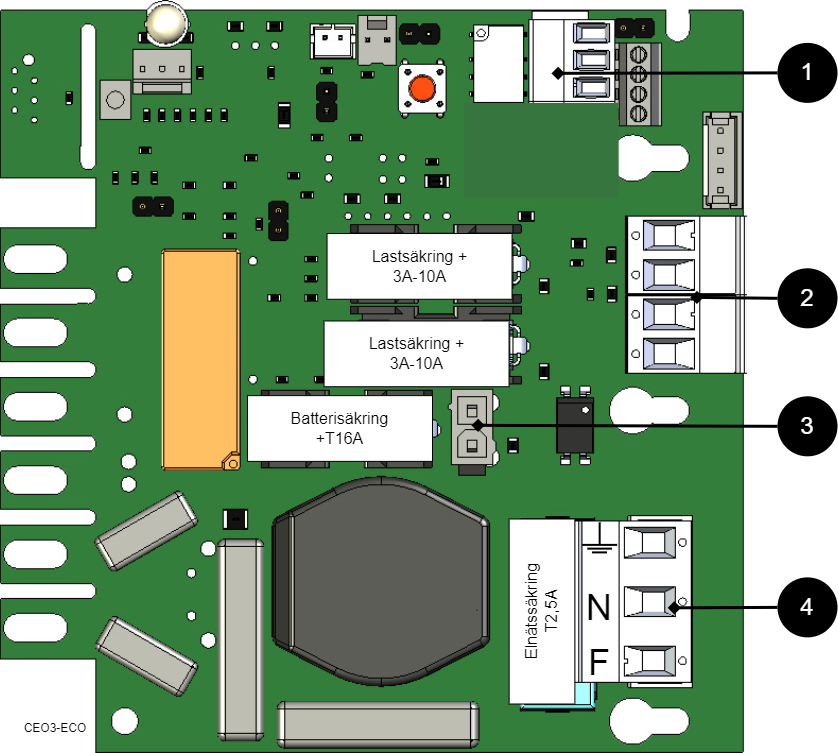

Driftsättning
För att minimera risken för fel som kan uppstå i samband med kortslutning skall anslutningar till moderkort ske i denna ordning[2].
Nr | Förklaring |
|---|---|
1 | Anslut larm. |
2 | Anslut last. |
3 | Anslut batterier. |
4 | Anslut elnät. |
Anslut larm
Anslut larm på plint P3.
P3:4-6 | Förklaring |
|---|---|
Summalarm | |
P3:4 | NC |
P3:5 | Com |
P3:6 | NO |

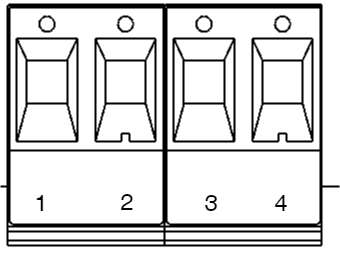

Anslut last
Nummer på kretskort | Förklaring |
|---|---|
P2:1 | Anslutning för last 1 +. |
P2:2 | Anslutning för last 1 -. |
P2:3 | Anslutning för last 2 +. |
P2:4 | Anslutning för last 2 -. |
Maxström
Maxström får ej överskridas. Maxström står angiven på märkskylt på enheten.
Fara
Nätspänning skall vara frånkopplad vid arbete med skalade kablar. Det är installatörens ansvar att tillse att korrekt kompetens finns för inkoppling av 230 V AC till enheten. Maximal kabelarea är 4 mm2

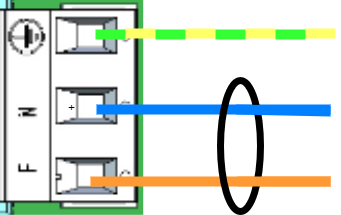

Anslut elnät till moderkort med plint
Innan anslutning ska matningskretsen vara frånkopplad och spänningslös. Kontrollera att ledararea och kabeltyp uppfyller gällande installationsregler samt att dragavlastning och isolationsnivåer följer kraven för 230 V AC-installationer.
Efter anslutning ska samtliga skruvanslutningar kontrolleras och dras åt. Spänningssättning får endast ske efter att mekaniskt skydd, kåpor och kapsling har återmonterats och uppfyller beröringsskydd enligt EN 62368-1.
Säkra F och N med buntband.
Viktigt
Installation och anslutning av 230 V AC får endast utföras av behörig elinstallatör enligt SS 436 40 00.
Elnätskablage skall hållas åtskilt annat kablage för att undvika EMC-störningar.
Skyddsjorden (PE) ska anslutas till PE-plinten på moderkortet. Moderkortet jordas via sina monteringspunkter i kapslingen, vilket säkerställer korrekt potentialutjämning mellan kretskort och kapsling. Även locket är jordat genom jordkabel / jordfläta mellan lock och kapsling för att upprätthålla kontinuitet och EMC-funktion.
Kontrollera så att markeringen på kretskortet stämmer överens med kabelordningen på plinten.
Anslut elnätskablage på plint innan den sätts tillbaka på moderkort. Säkra F och N med buntband.
Bokstav | Förklaring |
|---|---|
L | Fas |
N | Noll |
PE | Skyddsjord |
Styr larmgräns
Larmgräns = batterinivå där enheten skickar larm vid nätavbrott. Ingen larmindikering sker förrän batteriet når under angiven gräns i tabellen.
Säkringar
Enhet | Säkring | Typ | Förklaring |
|---|---|---|---|
Samtliga | F1 | T2,5A | Elnätssäkring |
ECO 12V 5A S | F2, F6 | T5A | Lastsäkring + |
Samtliga | F7 | T16A | Batterisäkring |
Varning för byte av säkringar (strömstyrka, A)
Skaderisk föreligger om säkring byts till en större än vad enheten levereras med. Säkringens funktion är att skydda ansluten last och dess lastkablage mot skada och brand. Det går inte att byta säkring till en större för att öka strömuttag.
Larm som visas på skåplucka / indikeringsdiod
I normalläge visar indikeringsdioden ett fast grönt sken.
 |
Indikeringsdioden visar | Förklaring |
|---|---|
Fast grönt sken | Normaldrift. |
Fast rött sken | Underspänning, lyser rött vid nätavbrott tills dess att batterispänning sjunker under larmgräns. |
Vid driftsatt system: Är indikeringsdioden släckt har djupurladdningsskydd trätt i kraft.
Produktblad - Tekniska data
Produktblad / tekniska data

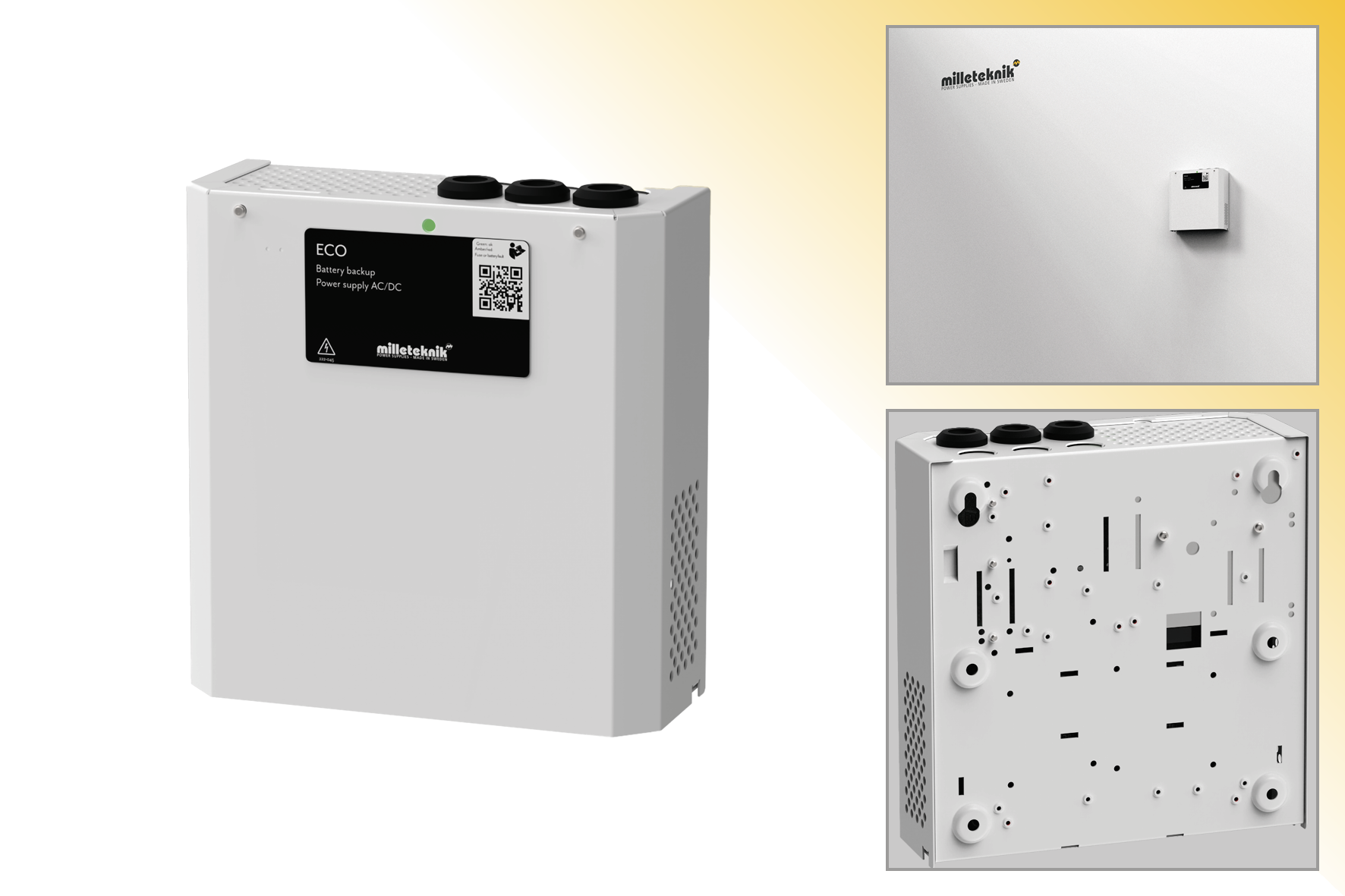

ECO S finns för montering på vägg.
Tekniska specifikationer
Dessa tekniska specifikationer kan ändras utan föregående meddelande.
Produktidentifiering
Benämning | Artikelnummer | E-nummer |
|---|---|---|
ECO 12V 5A S | SM01C10212P050 | 52 136 50 |
Om
ECO-serien är driftsäkra och mindre batteribackuper för användning till passersystem, låssystem och annan last. Batteribackuperna har kontrollerad laddning (controlled charging) som förhindrar att batterier överladdas vilket förlänger dess livslängd betydligt.
Användningsområde
ECO strömförsörjer passersystem, låssystem och andra säkerhetsprodukter i en fastighet som drivs av 12 V DC eller 24 V DC. Likriktaren i strömförsörjningen omvandlar 230 V DC ner till 12 V DC eller 24 V DC. Batterier driver, exempelvis passersystemet, vidare när elnätet går ner. Lång livslängd, energieffektiv och support finns tillgänglig om något skulle krångla, nu eller om 10 år.
Larm
Enheten larmar för:
Underspänning/låg batterispänning.
Fast installation
Produkten är avsedd för fast installation. Installation skall utföras av behörig installatör.
Test av batteribackup innan installation av 230 V
Test, ”cold start” betyder att batteribackupen kan driftsättas med endast batterierna anslutna utan att batteribackupen är ansluten till 230 V. Detta är praktiskt om montören ej är behörig elektriker men ändå vill kunna prova systemet.
Regelverk och certifieringar
Krav som produkten uppfyller
EMC: | EMC Directive 2014/30/EU | ||||||||||||||||||||||||||||||||||||||||||||||||
El (LVD): | Low Voltage Directive 2014/35/EU | ||||||||||||||||||||||||||||||||||||||||||||||||
CE-märkning: | EC no. 765/2008 | ||||||||||||||||||||||||||||||||||||||||||||||||
Maskindirektivet | Produkten ingår i elektriska system, omfattas av relevanta el- och säkerhetsdirektiv och är inte en maskin enligt Maskindirektivet (2006/42/EG). | ||||||||||||||||||||||||||||||||||||||||||||||||
Ekodesign | Milletekniks produkter är avsedda för professionell användning och omfattas därför inte direkt av ekodesignförordningen (EU 2019/1782). Eftersom vissa komponenter kan omfattas redovisar vi ändå relevant information där det är tillämpligt[a] för att ge våra kunder trygghet i sitt val. | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Standbyförbrukning och effekt. | |||||||||||||||||||||||||||||||||||||||||||||||||
Förväntad drifttid vid strömavbrott (nya batterier)
Systemspänning | Antal batterier | Batterityp | Last: 0,1 A | Last: 0,3 A | Last: 0,6 A | Last: 1 A | Last: 1,5 A | Last: 2 A |
|---|---|---|---|---|---|---|---|---|
12 V | 1 st. | 2,3 Ah | 12 h | 4 min | 2 h | 1 h | 40 min | 20 min |
12 V | 1 st. | 7,2 Ah | 42 h | 19 h | 10 h | 5 h | 3 h | 2 h |
Kretskort - Tekniska data
Tekniska data, moderkort: CEO3
Info | Förklaring |
|---|---|
Artikelbenämning | CEO3-ECO |
Produktbeskrivning | CEO 3 är nästa generations kretskort för enklare batteribackuper. Avancerade funktioner som tidigare inte var möjliga i enklare batteribackuper är nu tillgängliga som standardutförande. CEO 3 är ett driftsäkert hjärta i enklare batteribackuper med färre komponenter än tidigare vilket minskar miljöpåverkan. |
Mått | 120 x 55 mm x 52 mm |
Egenförbrukning | 50 mA |
Säkringar | Se tabell: Säkringar. |
Utgångar | Utgång: två lastutgångar som är prioriterade lastutgångar (= alltid spänning). |
Avsäkring | Lastutgång: + avsäkrad, se tabell |
Maxlast | Maxlast är 10 A per lastutgång (T2A sitter monterat från fabrik) och kortets totala last får ej överstiga 16 A. |
Larmutgängar | en |
Larm | Underspänning, lyser rött vid nätavbrott tills dess att batterispänning sjunker under larmgräns. |
Larm via | Larm på potentialfri reläkontakt. Potentialfri växling. Slutning CO/NO. |
Indikering | Lysdiod som visar driftstatus, larm och fel. |
Styr larmgräns med JU2
Styr larmgräns
Larmgräns = batterinivå där enheten skickar larm vid nätavbrott. Ingen larmindikering sker förrän batteriet når under angiven gräns i tabellen.
Säkringar
Enhet | Säkring | Typ | Förklaring |
|---|---|---|---|
Samtliga | F1 | T2,5A | Elnätssäkring |
ECO 12V 5A S | F2, F6 | T5A | Lastsäkring + |
Samtliga | F7 | T16A | Batterisäkring |
Varning för byte av säkringar (strömstyrka, A)
Skaderisk föreligger om säkring byts till en större än vad enheten levereras med. Säkringens funktion är att skydda ansluten last och dess lastkablage mot skada och brand. Det går inte att byta säkring till en större för att öka strömuttag.
Nätaggregat
Nätaggregat - Tekniska Data RS-75-12
Sitter i: |
|---|
ECO 12V 5A S |
Info | Förklaring |
|---|---|
Utspänning | 13,6 V |
Utström | 0 A - 6 A |
Utspänning, ripple | 120 mVp-p |
Överspänning | 13,8 V - 16,2 V |
Utspänning återuppladdning, ripple/strömbegränsning | Mindre än 0,6 Vp-p |
Verkningsgrad | 84,5 % |
Strömbegränsning | 110 % - 180 % |
Konstantspänning | +/- 1,0 % |
Reglernoggrannhet | + / - 0,5 % |
Ingångsström (230 V) | 1,2 A |
Nätspänningsfrekvens | 47 Hz- 63 Hz |
Nätspänning | 85 V AC - 264 V AC |
Märkeffekt | 25,2 W |
Temperaturområde | -30°C - +70°C |
Luftfuktighetsområde | 20 % - 90 % RH icke kondenserade |
Nätaggregat - Tekniska Data LRS-150-12
Sitter i: |
|---|
Info | Förklaring |
|---|---|
Utspänning | 13,6 V |
Utström | 0 A - 12,5 A |
Utspänning, ripple | 150 mVp-p |
Överspänning | 13,8 V - 16,2 V |
Utspänning återuppladdning, ripple/strömbegränsning | Mindre än 0,6 Vp-p |
Verkningsgrad | 87,5 % |
Strömbegränsning | 110 % - 140 % |
Konstantspänning | +/- 0,5 % |
Reglernoggrannhet | * / - 1,0 % |
Ingångsström (230 V) | 1,7 A |
Nätspänningsfrekvens | 47 Hz- 63 Hz |
Nätspänning | 230 V AC - 240 V AC |
Märkeffekt | 150 W |
Temperaturområde | -30°C - +70°C |
Luftfuktighetsområde | 20 % - 90 % RH icke kondenserade |
Nätaggregat - Tekniska Data LRS-75-24
Sitter i: |
|---|
Info | Förklaring |
|---|---|
Utspänning | 27,3 V |
Utström | 0 - 3,2 A |
Utspänning, ripple | 150 mVp-p |
Överspänning | 28,8 V - 33,6 V |
Utspänning återuppladdning, ripple/strömbegränsning | Mindre än 0,6 Vp-p |
Verkningsgrad | 90 % |
Strömbegränsning | 110 % - 150 % |
Konstantspänning | +/- 1,0 % |
Reglernoggrannhet | * / - 0,5 % |
Ingångsström (230 V) | 0,85 A |
Nätspänningsfrekvens | 47 Hz- 63 Hz |
Nätspänning | 85 V AC - 264 V AC |
Märkeffekt | 76,8 W |
Temperaturområde | -30°C - +70°C |
Luftfuktighetsområde | 20 % - 90 % RH icke kondenserade |
Nätaggregat - Tekniska Data LRS-150-24
Sitter i: |
|---|
Info | Förklaring |
|---|---|
Utspänning | 27,3 V AC |
Utström: | 0 A - 6,5 A |
Utspänning, ripple | 200 mVp-p |
Överspänning | 28,8 V - 33,6 V |
Utspänning återuppladdning, ripple/strömbegränsning | Mindre än 0,6 Vp-p |
Verkningsgrad | 89 % |
Strömbegränsning | 110 % - 140 % |
Konstantspänning | +/- 0,5 % |
Reglernoggrannhet | + / - 1,0 % |
Ingångsström (230 V AC) | Max 1,7 A |
Nätspänningsfrekvens | 47 Hz- 63 Hz |
Nätspänning | 230 V AC +/- 10% |
Märkeffekt | 156 W |
Temperaturområde | -30°C - +70°C |
Luftfuktighetsområde | 20 % - 90 % RH icke kondenserade |
Nätaggregat - Tekniska Data RSP-320-24
Sitter i: |
|---|
Info | Förklaring |
|---|---|
Utspänning | 27,3 V |
Utström | 0 A - 13,4 A |
Utspänning, ripple | 150 mVp-p |
Överspänning | 27,6 V - 32,4 V |
Utspänning återuppladdning, ripple/strömbegränsning | Mindre än 1,2 Vp-p |
Verkningsgrad | 89 % |
Strömbegränsning | 105 % - 135 % |
Konstantspänning | +/- 0,5 % |
Reglernoggrannhet | +/- 1,0 % |
Ingångsström (230 V) | 2 A |
Nätspänningsfrekvens | 47 Hz- 63 Hz |
Nätspänning | 230 V AC - 240 V AC |
Märkeffekt | 321,6 W |
Temperaturområde | -30°C - +70°C |
Luftfuktighetsområde | 20 % - 90 % RH icke kondenserade |
Tekniska data kapsling
Kapslingar - Tekniska Data S
Info | Förklaring |
|---|---|
Namn | S |
Kapslingsklass | IP 20 |
Mått | Höjd: 230 mm, bredd: 216 mm, djup: 85 mm. |
Höjdenheter | - |
Montering | Vägg |
Omgivningstemperatur | +5 °C - +40 °C. För bästa batteri-livslängd: +15 °C till +25 °C. |
Omgivning | Miljöklass 1, inomhus. 20% ~ 90% relativ fuktighet |
Material | Pulverlackerad plåt |
Färg | Vit |
Kabelgenomföringar, antal | 3 |
Batterier som får plats i kapsling | 1 stycken 12 V, 2,3 Ah. |
Fläkt | Nej |
Kapslingar - Tekniska Data M
Info | Förklaring |
|---|---|
Namn | M |
Kapslingsklass | IP 20 |
Mått | Höjd: 272 mm, bredd: 344 mm, djup: 115 mm. |
Höjdenheter | - |
Montering | Vägg |
Omgivningstemperatur | +5 °C - +40 °C. För bästa batteri-livslängd: +15 °C till +25 °C. |
Omgivning | Miljöklass 1, inomhus. 20% ~ 90% relativ fuktighet |
Material | Pulverlackerad plåt |
Färg | Vit |
Kabelgenomföringar, antal | 5 |
Batterier som får plats |
Länkar
Produkter är föremål för uppdateringar, du hittar alltid den senaste informationen på www.milleteknik.se.
Garanti, support, tillverkningsland och ursprungsland
Garanti
Produkten har två års garanti, från inköpsdatum (om inget annat avtalats). Kostnadsfri support under garantitiden nås på support@milleteknik.se eller telefon, +46 31-34 00 230. Ersättning för res- och eller arbetstid i samband med lokalisering av fel, installerande av reparerad eller utbytt vara ingår ej i garantin. Kontakta Milleteknik för mer information. Milleteknik ger support under produktens livslängd, dock som längst 10 år efter inköpsdatum. Byte till likvärdig produkt kan förekomma om Milleteknik bedömer att reparation inte är möjlig. Kostnader för support tillkommer efter det att garantitiden har gått ut.
CE-märkning
På varje produkt sitter en CE-etikett med information om produkten och kontaktuppgifter till tillverkare. Saknar du något eller behöver mer information då skall du främst vända dig till återförsäljare som också skall kunna svara på frågor om garanti och support. Du kan alltid vända dig till tillverkaren om du har frågor om produktens prestanda.
 |
Support
Behöver du hjälp med installation eller inkoppling?
Du hittar svar på många frågor på: www.milleteknik.se/support
Telefon: 031- 340 02 30, e-post: support@milleteknik.se.
Support har öppet: måndag-torsdag 08:00-16:00, fredagar 08:00-15:00. Stängt 11:30-13:15.
Reservdelar
Kontakta support för frågor om reservdelar.
Support efter garantitiden
Milleteknik ger support under produktens livslängd, dock som längst 10 år efter inköpsdatum. Byte till likvärdig produkt kan förekomma om tillverkare bedömer att reparation inte är möjlig. Kostnader för support tillkommer efter det att garantitiden har gått ut.
Frågor om produkters prestanda?
Telefon till försäljning: 031- 340 02 30, e-post: sales@milleteknik.se
Kontakta oss
Milleteknik AB
Ögärdesvägen 8 B
433 30 Partille
Sverige
+46 31-34 00 230
www.milleteknik.se
Tillverkningsland
Sverige
Tillverkare
Designad och producerad av Milleteknik AB
Batterier
Batterier ingår ej
Batterier säljs separat.
2,3 Ah, 12 V AGM-batteri
Batterityp | V | Ah |
|---|---|---|
Underhållsfritt AGM, blysyra-batteri. | 12 V | 2,3 Ah |
Artikelnummer | E-nummer | Artikelnamn | Terminal | Mått. Höjd, bredd, djup | Vikt per styck | Fabrikat |
|---|---|---|---|---|---|---|
MT113-12V02-01 | 5230578 | UPLUS 12V 2,3Ah 6+ Design life batteri | Flatstift 4,8 mm | 60x178x35 mm | 1,0 kg | UPLUS |
4,5 Ah 12 V AGM-batteri
Batterityp | V | Ah |
|---|---|---|
Underhållsfritt AGM, blysyra-batteri. | 12 V | 4,5 Ah |
Artikelnummer | E-nummer | Artikelnamn | Terminal | Mått. Höjd, bredd, djup | Vikt per styck | Fabrikat |
|---|---|---|---|---|---|---|
MT113-12V04-01 | 5230577 | UPLUS 12V 4,5Ah 6+ Design life batteri | Flatstift 4,8 mm | 107x90x70 mm | 1,5 kg | UPLUS |
Adress och kontaktuppgifter
Milleteknik AB |
Ögärdesvägen 8 B |
433 30 Partille |
031-340 02 30 |
www.milleteknik.se |
