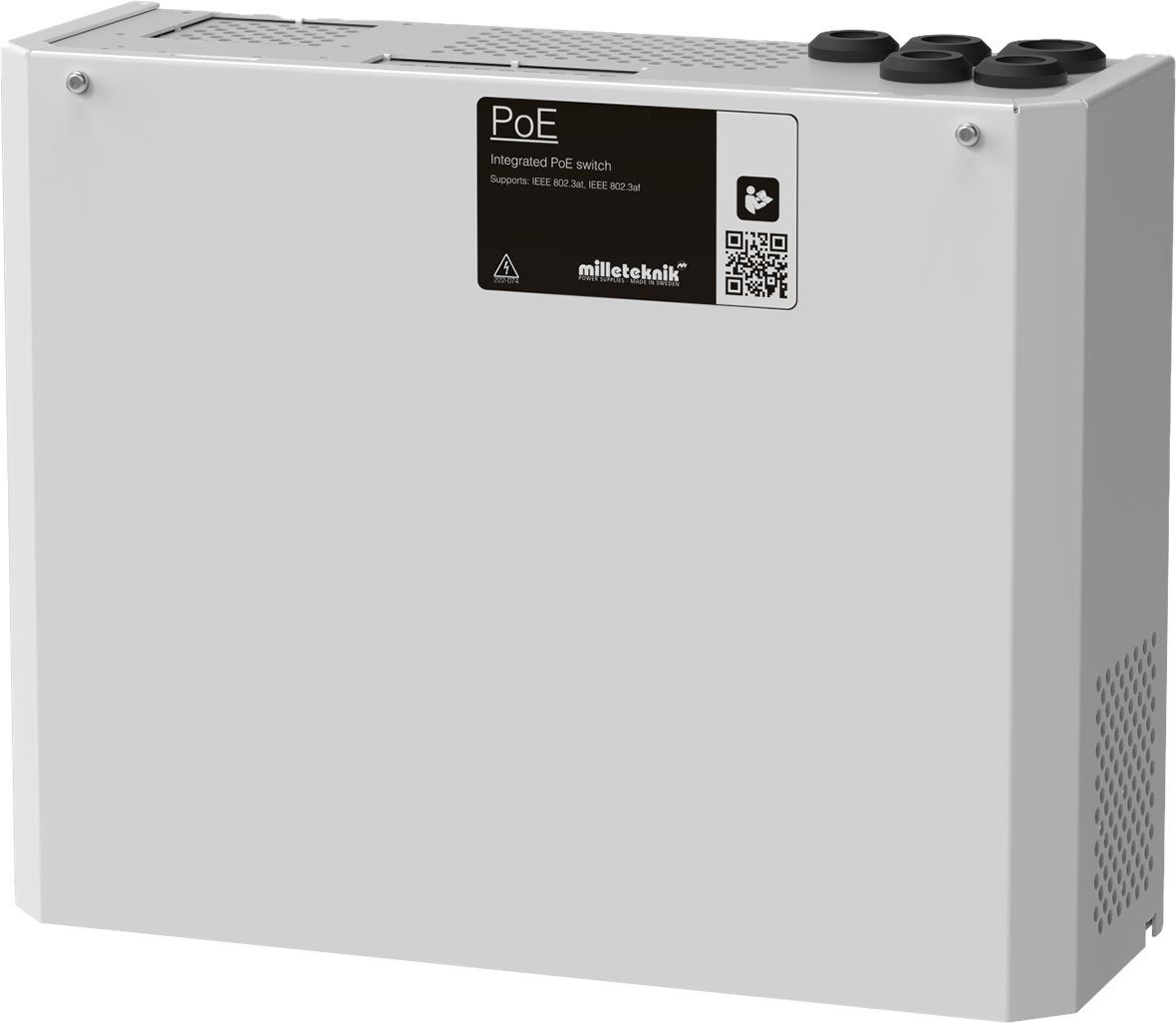

PoE switch 4p M

Artikelnummer: ME01C10048P02504PU
E-nummer: 5171951

Primärswitchad PoE batteribackup 48 V, 125 W med plats för fyra 7 Ah batterier.

PoE switch 4p M används huvudsakligen i säkerhetssystem där en enkel och pålitlig strömförsörjning med batteribackup & PoE funktion behövs. Enheten har kontrollerad laddning vilket innebär att batterierna aldrig laddas med mer än 0,5A. Detta förhindrar att batterierna överladdas och förlänger deras livslängd betydligt.

Enheten har en PoE switch med två LAN- och fyra PoE-portar.

Larm för (1 utgång): Fördröjt nätavbrottslarm (52,8V) eller låg batterispänning (48V).
1 st enkelpolig (+) avsäkrad utgång (glas säkring) för matning av PoE switchen.

Max effekt per port: 30,8 W (22 W@41 VDC/vid djupurladdning av batterier).
PoE Budget: 125 W.
Stöd för: PoE standard IEEE 802.3af/15,4 W per port & IEEE 802.3at/30,8 W per port.

Skydd för: Överbelastning, överspänning, övertemperatur, kortslutning och djupurladdning.

Montering: Vägg.

Installation: Fast installation.

Batterityper:  AGM batterier.

Produkten är testade och verifierade mot Axema passersystem och Dinbox passersystem och rekommenderas därför för användning enbart till dessa system. Produkten rekommenderas för tillfället inte till andra produkter som har af/at handskakningsförfarande. Produkten avviker från standard IEEE 802.3af per port och IEEE 802.3at då effekt är modifierade för att kunna användas tillsammans med Axema passersystem och Dinbox passersystem vilket leder till brister, (PoE-ansluten produkt startar ej), mot produkter som kräver handskakning.

PoE Batteri Effekt 15,4 W Effekt 30,8 W Effekt 62 W Effekt 100 W Effekt 120 W Effekt 180W Effekt 240 W
PoE In- jector 4p Produkten saknar batteri varför den inte heller kan ha någon drifttid vid strömavbrott.
PoE injec- tor 1p S (12 V) 1 st. 7,2
Ah
3 h 50
min.
1 h 4 0
min.
PoE switch 4p M (48 V) 4 st 7,2 Ah 18 h 30
min.
8 h 30
min.
3 h 45
min.
2 h 1 h 45
min.
PoE switch 4p FLX S+ (48 V) 4 st 7,2 Ah 18 h 30
min.
8 h 30
min.
3 h 45
min.
2 h 10
min.
1 h 45
min.
PoE switch 4p FLX M+ (48 V) 4 st 14 Ah 35 h 17 h 30
min.
8 h 15
min.
4 h 45
min.
3 h 50
min.
2 h 20
min.
1 h 40
min.
Rekommenderad miljö

Skyddsklass (IP-klass)

Rekommenderad montering

Vägg

Dimensioner (Höjd x Bredd x Djup)

272 x 334 x 115 mm

Nettovikt

Antal kabelgenomföringar

5 st, möjlighet till utslagshål i toppen

Färg

Inbyggd fläkt för kylning

Nej

Spänning in (V)

230 – 240 VAC, 50-60 Hz

Utgående spänning

PoE (48 V)

Antal LAN / PoE portar

2 / 4

Max effekt per port

30,8 W

Effekt (W) vid nätavbrott

@54,6 VDC / 33W, @52 VDC / 31W, @48 VDC / 27W, @41 VDC dvs. vid djupurladdning av batterier/25W

PoE budget

125 W

Ethernettyp

Fast Ethernet Mbit PoE switch

Nätverksportar typ

10 / 100 PoE+

Gränssnitt

1000Base-T RJ-45

Stöd för standard enligt

IEEE 802.3af, IEEE 802.3at

Funktioner

Auto-negotiation, Auto-uplink (auto MDI/MDI-X)

Managerbar

Nej

Tillgänglig laddström (A)

0,5 A

Nominell effekt

150 W

Rippel i normalläge

200 mVp-p

Verkningsgrad

Värmegenerering vid 50% / 80% av märkeffekt

8 W / 13 W

Ström in (A)

1,7 A

Antal avsäkrade (last-) utgångar

Typ av säkring / utgång

1 st. F3A (glas)

Djupurladdning av batterier sker vid

41 VDC

Batterityp

12 V Underhållsfritt AGM batteri

Batterikapacitet

Rekommenderat batteri

4 st. UPLUS 12 V, 7,2 Ah batterier

Levereras inkl. batterier

Nej

Skydd mot

, , , ,

Larm via

Växlande relä

Larmfunktioner

Bortkopplade batterier (vid uppstart), Fördröjt nätavbrottslarm (53,2 V) eller låg batterispänning (48 V), Säkringsfel

Antal larmutgångar

1 st (summalarmutgång)

Sabotagekontakt

Nej (tillval)

Låsbar kapsling

Nej

Lagerförd artikel

Nej

Normal leveranstid

Garantiperiod

2 år

Produkten möter kraven enl.

CE direktivet enligt:765/2008, EMC Direktiv 2014/30EU, Emission: EN61000-6-:2001, EN55022:1998:-A1:2000, A2:2003 Klass B, EN61000-3-2:2001, Immunity: EN61000-6-2:2005, EN61000-4-2, -3, 4, -5, -6, -11, Lågspännings direktivet: 2014/35/EU

Producent

Milleteknik AB

Ursprungsland

Not

Samtliga uppgifter med reservation för ändringar i produkten samt för felskrivningar.
