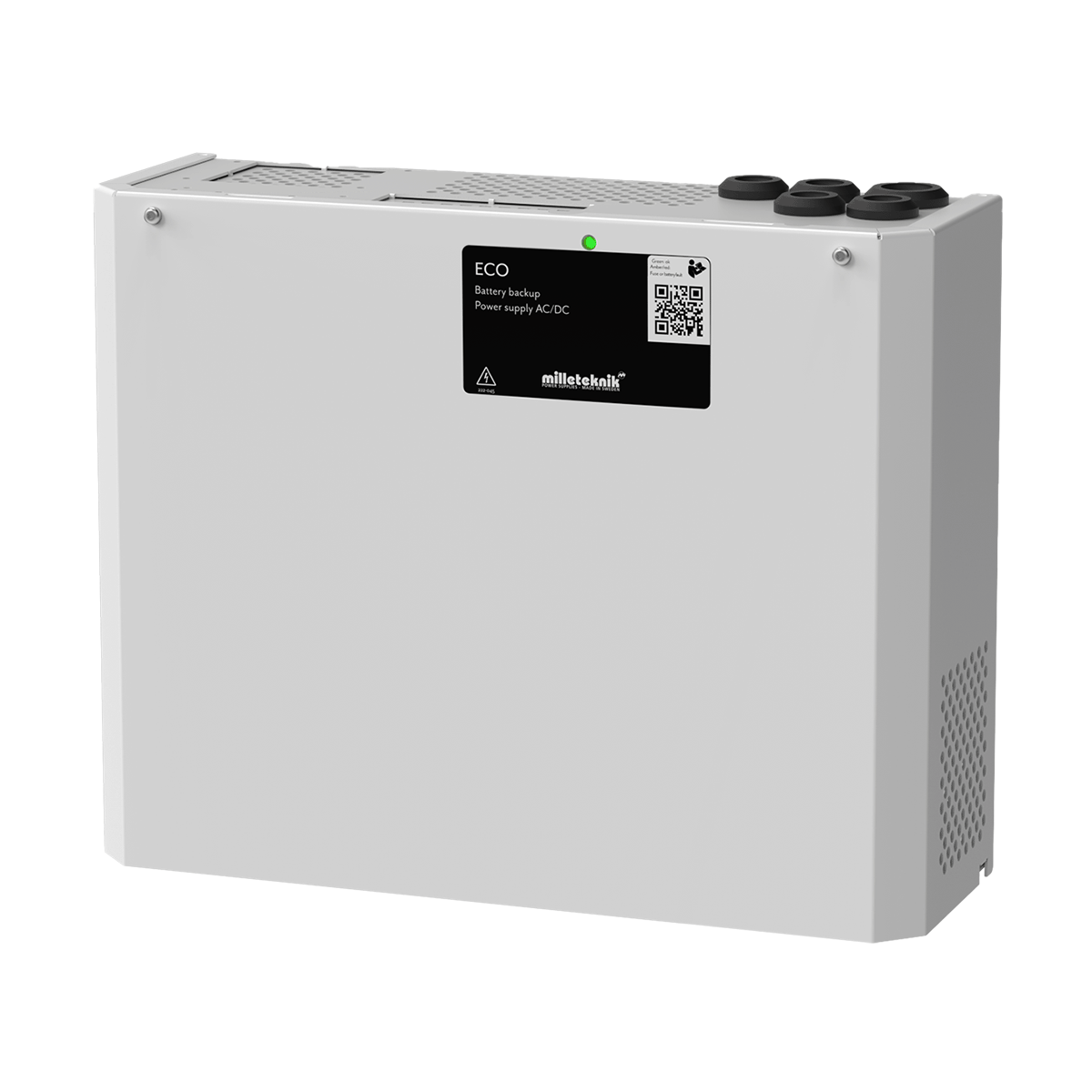

ECO 24V 5A M

Artikelnummer: ME01C10224P050
E-nummer: 5213521

Primärswitchad batteribackup 24 V 5 (A) Ampere med plats för två 14 Ah batteri.

ECO-serien består av driftsäkra och mindre batteribackuper för användning till passersystem, låssystem och rökluckor.
Batteribackuperna i ECO-serien har kontrollerad laddning* (controlled charging) som förhindrar att batterier överladdas och förlänger deras livslängd betydligt.

Batteribackupen kan driftsättas med endast batterierna anslutna utan att batteribackupen är ansluten till 230 V (cold start). Detta är praktiskt om elnätskabel inte är framdragen eller om montören ej är behörig elektriker men ändå vill kunna prova systemet. Batteribackupen är en fast installation och skall installeras av behörig installatör.

Montering: ECO M monteras på vägg.

Installation och driftsättning: Fast installation. Enheten kan testas i batteridrift, (före 230 V är anslutet).

Batterityper: Blysyra, AGM-batterier.

Plats för tillvalskort: Två platser för tillvalskort i L-modul.

Sabotagekontakt: Finns som tillval.

Typiska användningsområden:

  • Passersystem
  • Låssystem
  • Rökluckor

*Kontrollerad laddning innebär att batterierna som laddas med en lägre laddspänning för att minska slitage på batteri. Detta betyder att batterier laddas fulla (till 100%) långsammare. Ett 12 V, 7,2 batteri kommer att laddas fullt som mest med 30% av 1,2 Ah = 2,16 Ah. Behöver man ha kontrollerad uppladdningstid finns detta tillgängligt i vårt EN54-serie.



Förväntad drifttid vid strömavbrott:

Rekommenderad miljö

Skyddsklass (IP-klass)

Rekommenderad montering

Vägg

Dimensioner (Höjd x Bredd x Djup)

272 x 334 x 115 mm

Nettovikt

Antal kabelgenomföringar

5 st

Färg

Inbyggd fläkt för kylning

Nej

Spänning in (V)

230 – 240 VAC, 50-60 Hz

Utgående spänning

27,3 VDC (24 V)

Maxström

Tillgänglig laddström (A)

1 A

Nominell effekt

150 W

Rippel i normalläge

200 mVp-p

Verkningsgrad

Värmegenerering vid 50% / 80% av märkeffekt

8 W / 13 W

Ström in (A)

1,7 A

Antal avsäkrade (last-) utgångar

Typ av säkring / utgång

2 st. F5A (glas)

Djupurladdning av batterier sker vid

21 VDC

Batterityp

12 V Underhållsfritt AGM batteri

Batterikapacitet

,

Rekommenderat batteri

2 st. UPLUS 12 V, 14 Ah batterier

Levereras inkl. batterier

Nej

Skydd mot

, , , ,

Larm via

Växlande relä

Larmfunktioner

Externt larm via pin list (tillvalskort), Fördröjt nätavbrottslarm (@26,5 V) eller låg batterispänning (@24 V), Säkringsfel

Antal larmutgångar

1 st (summalarmutgång)

Sabotagekontakt

Nej (tillval)

Låsbar kapsling

Nej

Antal tillvalskort som får plats

Två DIN-adapter tillval

Produktvarianter (lagerförs ej)

ME01C10124P050A24 (Observera MOQ: 12st), ME01C10124P050B70A24 (Observera MOQ: 12st)

Lagerförd artikel

Ja

Normal leveranstid

Garantiperiod

2 år

Produkten möter kraven enl.

CE direktivet enligt:765/2008, EMC Direktiv 2014/30EU, Emission: EN61000-6-:2001, EN55022:1998:-A1:2000, A2:2003 Klass B, EN61000-3-2:2001, Immunity: EN61000-6-2:2005, EN61000-4-2, -3, 4, -5, -6, -11, Lågspännings direktivet: 2014/35/EU

Producent

Milleteknik AB

Ursprungsland

Not

Samtliga uppgifter med reservation för ändringar i produkten samt för felskrivningar.
