Fire module 4 outputs S

Artikelnummer: SM01FU002404FS01
E-nummer: 5257468

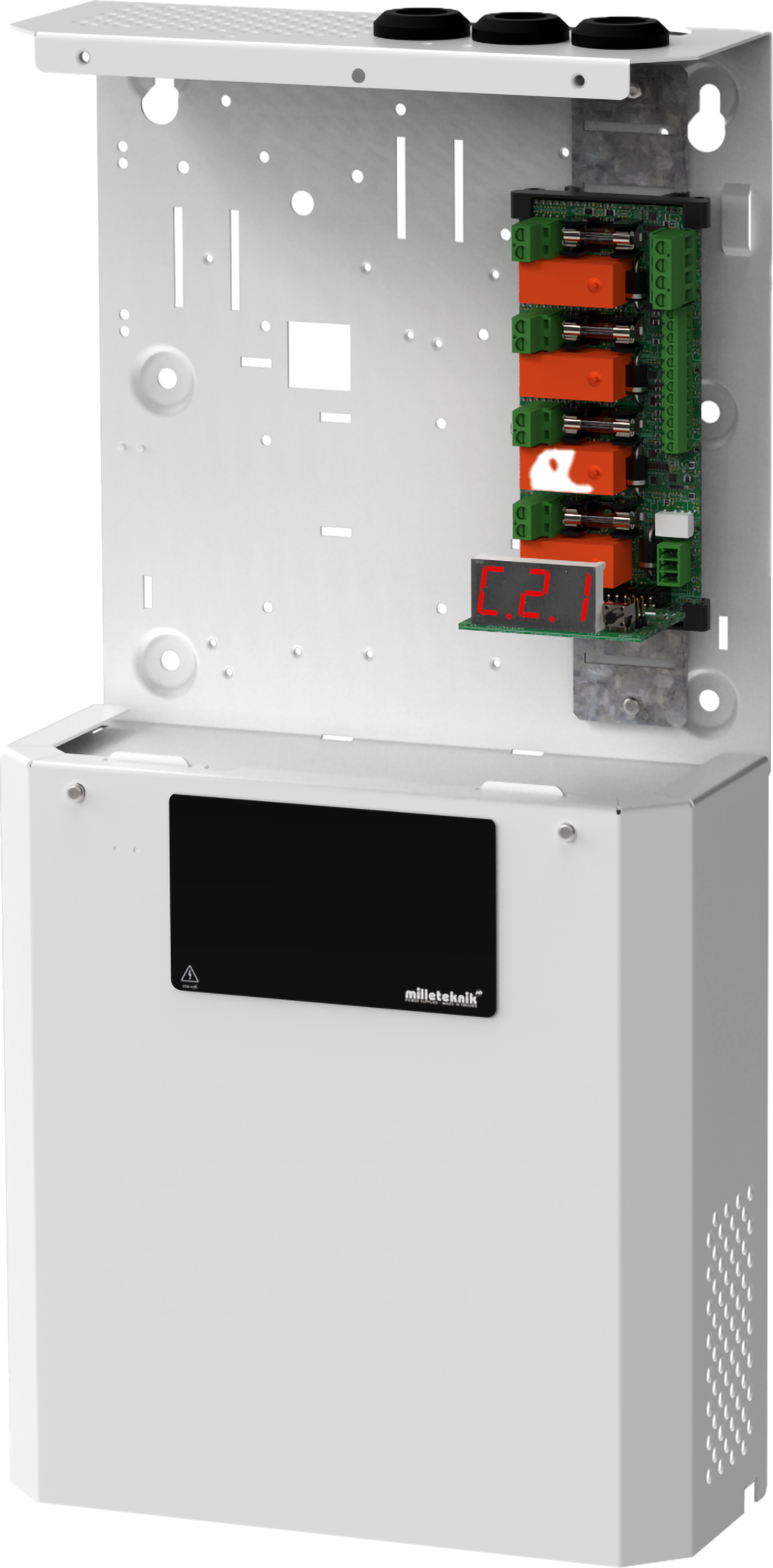

Kort för larmdonsövervakning i låsbar kapsling.

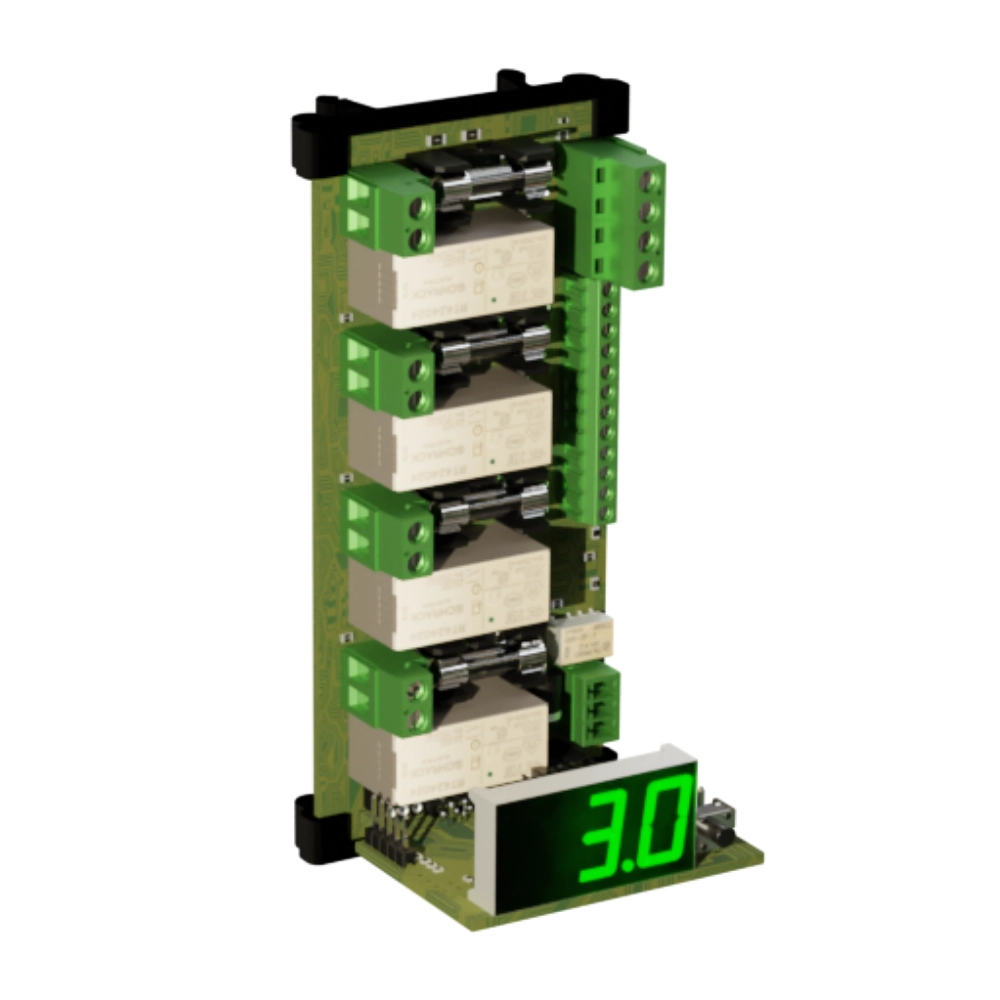

Övervakning av larmdon via inverterad spänning (24V) samt avsäkring av 1-4 utgångar. Fyra individuellt styrbara spänningsutgångar och/eller summastyrning och/eller utrymningsfunktion (prioriterad ingång). Konstant alternativt pulserande signal på utgång. Display och knapp gör att systemet kan kalibreras. Indikationer för vilken utgång och vad den larmar för, (avbrott eller kortslutning).

Som standard levereras kortet med fyra F2A säkringar som kan säkras upp till 5 A per utgång (max 15 A totalt för hela kortet).

Möjligt att övervaka stjärnnät om 5 slingor per utgång. Övervakning sker med 10k-motstånd per slinga.

Möjligt att ställa positiv (24 V vid larm) eller negativ (0 V vid larm) logik.

Larmutgång för säkringsfel och eller slingfel.

På Display:

  • Antalet inkopplade slingor.
  • Antalet aktiverade lastutgångar (via larmstyrning).
  • Larm för: Avbrott på slinga, kortslutning och impedansfel.

Montering: Vägg

Rekommenderad miljö

Skyddsklass (IP-klass)

Rekommenderad montering

19 rack module holder, FLX L, FLX M

Dimensioner (Höjd x Bredd x Djup)

230 x 216 x 85 mm

Nettovikt

Antal kabelgenomföringar

3 st

Färg

Antal tillvalskort som får plats

Ett 10 output module / Fire module 4 outputs utöver kortet som finns monterat i kapslingen

Spänning in (V)

27,3 VDC

Antal spänningsingångar

2 st, underlättar vid ev. service

Utgående spänning

27,3 VDC (24 V)

Antal avsäkrade (last-) utgångar

Typ av säkring / utgång

4x F2A (glas)

Maxström

Larm via

Växlande relä

Larmfunktioner

Summalarm vid säkringsfel och avbrott på slinga.

Låsbar kapsling

Nej

Lagerförd artikel

Nej

Normal leveranstid

Garantiperiod

2 år

Produkten möter kraven enl.

CE direktivet enligt:765/2008, EMC Direktiv 2014/30EU, Emission: EN61000-6-:2001, EN55022:1998:-A1:2000, A2:2003 Klass B, EN61000-3-2:2001, Immunity: EN61000-6-2:2005, EN61000-4-2, -3, 4, -5, -6, -11

Producent

Milleteknik AB

Ursprungsland

Not

Samtliga uppgifter med reservation för ändringar i produkten samt för felskrivningar.
