2 output module 15A
2 Output Module 15A skyddar kretsar mot överström och kortslutning, med två avsäkrade utgångar och hög strömtolerans
Kan monterar i följande produkter;
- ECO M, max 2* st.
- NEO / NOVA FLX S, max 2* st.
- NEO / NOVA FLX M, max 3* st.
- NEO / NOVA FLX L, max 3* st.
- 19 rack module holder, max 8 st.
- DIN skena via tillvalet; DIN module holder, 8 st.
*Elektriska begränsningar kan finnas för hur många kort som går att koppla in.

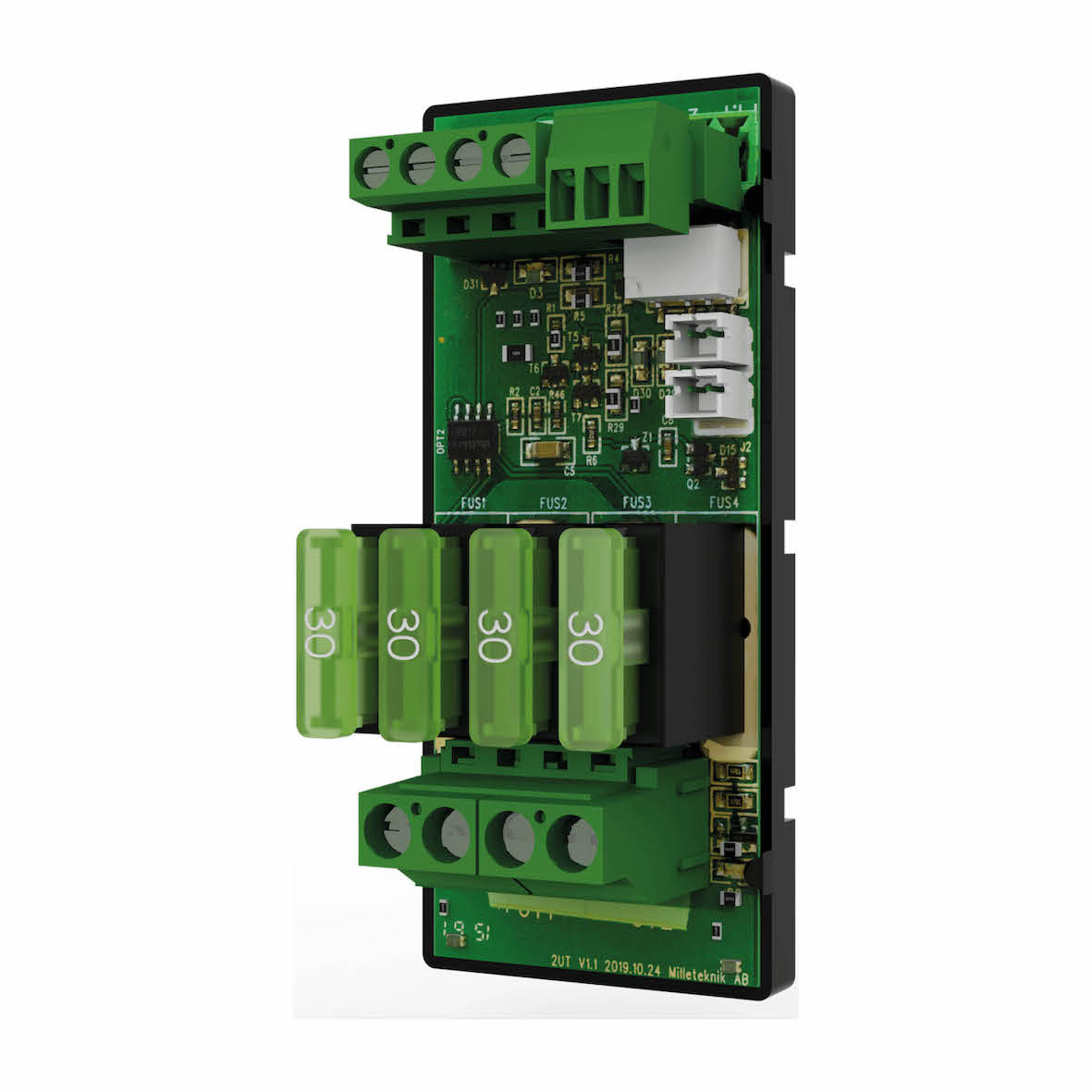

2 Output Module 15A är ett avsäkringskort designat för att skydda elektroniska kretsar från skador orsakade av överström eller kortslutning. Det har två 2-poligt avsäkrade utgångar och är anpassat för användning när fler lastutgångar behövs. Enheten har en ingångsspänning på 27,3 V DC och stödjer en maximal strömuttagning på 15 A. Säkringsfel kan detekteras via ett larm som skickas till batteribackupen och kan indikeras genom LED eller relä. Produkten är utan egen kapsling och måste installeras i en kompatibel produkt från Milleteknik.
| Rekommenderad miljö | |
|---|---|
| Skyddsklass (IP-klass) | |
| Rekommenderad montering | 19 rack module holder, ECO Medium, FLX L, FLX M, FLX S |
| DIN-skena | Ja, via tillval DIN module holder |
| Dimensioner (Höjd x Bredd x Djup) | 30 x 40 x 89 mm |
| Nettovikt | |
| Spänning in (V) | 27.3 VDC |
| Antal spänningsingångar | 2 st, underlättar vid ev. service |
| Utgående spänning | 27,3 VDC (24 V) |
| Antal avsäkrade (last-) utgångar | |
| Typ av säkring / utgång | 2 st. 15A flatstiftsäkring |
| Maxström | |
| Larm via | Pin list för koppling emot batteribackup, Växlande relä |
| Larmfunktioner | Säkringsfel (summalarm, larmutgång 2) |
| Lagerförd artikel | Ja |
| Normal leveranstid | |
| Garantiperiod | 2 år |
| Produkten möter kraven enl. | CE direktivet enligt:765/2008, EMC Direktiv 2014/30EU, Emission: EN61000-6-:2001, EN55022:1998:-A1:2000, A2:2003 Klass B, EN61000-3-2:2001, Immunity: EN61000-6-2:2005, EN61000-4-2, -3, 4, -5, -6, -11 |
| Producent | Milleteknik AB |
| Ursprungsland | |
| Not | Samtliga uppgifter med reservation för ändringar i produkten samt för felskrivningar. |
-
