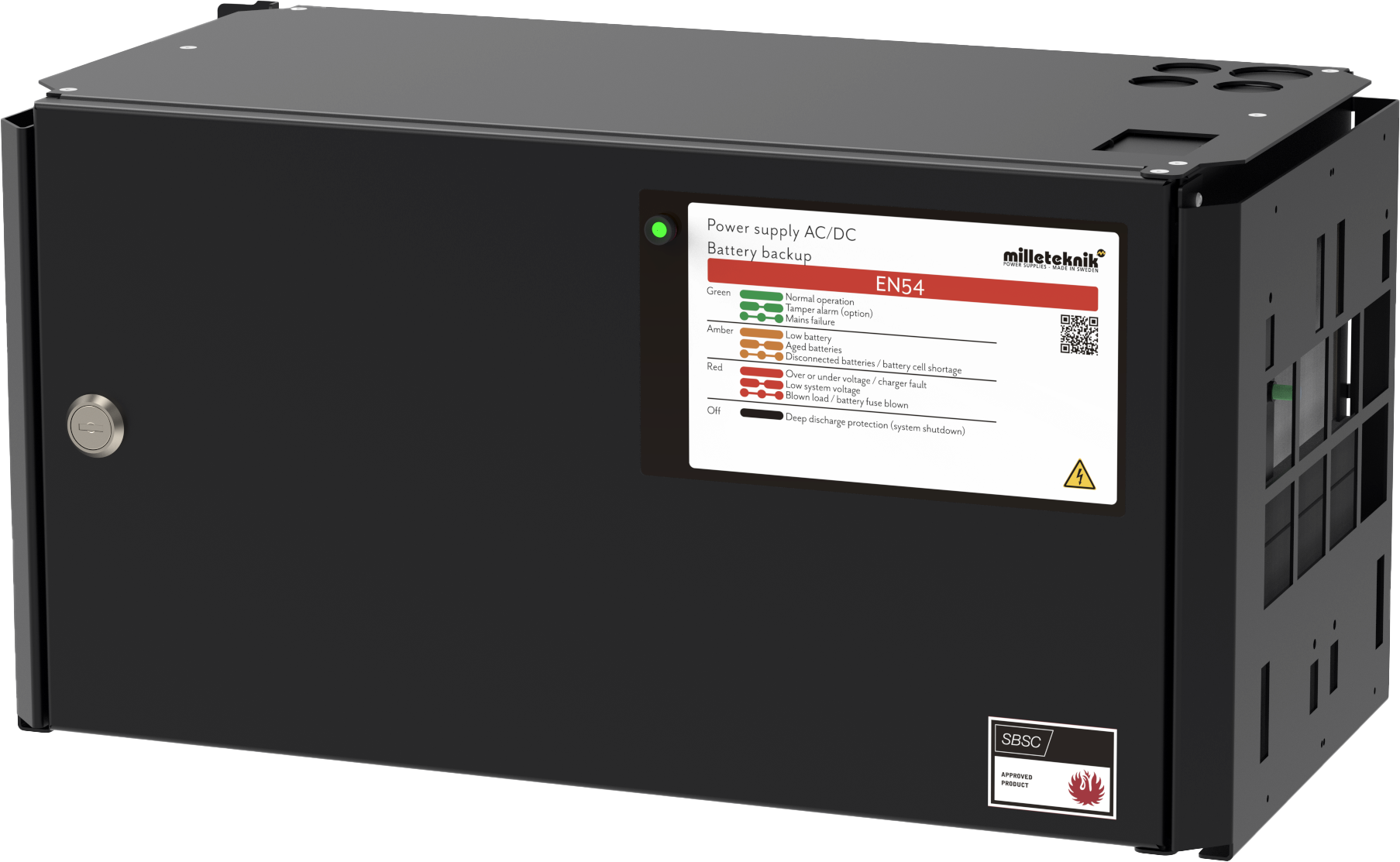

EN54 24V 10A FLX M

Artikelnummer: FM01P20024P100-EN54
E-nummer: 52 135 52

EN54-4 Certifierad / SBF110:8 Godkänd batteribackup 24 V 10 (A) Ampere med plats för två 20 Ah batterier.

Möjlig att utöka med batteriboxar för upp till 180Ah batterikapacitet.

EN54-serien används huvudsakligen för att driva externa larmdon i brandlarm där en SBF110:8 godkänd eller EN54-4 certifierad batteribackup krävs. Batteribackuper i EN54-serien har hög flexibilitet, avancerade larmfunktioner, långa reservdrifttider och kan hantera höga laster.

Batteribackuper i EN54-serien gör också batteritest för att kunna meddela när batterier behöver bytas.

För att certifikat skall upprätthållas skall UPLUS 10+ Design Life AGM batterier användas.

EN54 har intelligent laddning vilket innebär att när batterierna är fulladdade kommer de att sättas i elektroniskt för standby-läge i upp till 20 dagar eller när batterispänningen har nått 26,7 V. Genom att ladda ur batterierna kontrollerat och ladda dem cykliskt (i stället för att de inte används) förlängs livslängden med upp till 50%. Batterierna ansluts automatiskt på mindre än 50 mikrosekunder vid behov.

Larmdonen bör kunna styras samt kunna övervakas för eventuella avbrott på slingan. Vi rekommenderar därför tillvalet Fire module 4 outputs för att komplettera batteribackupen.

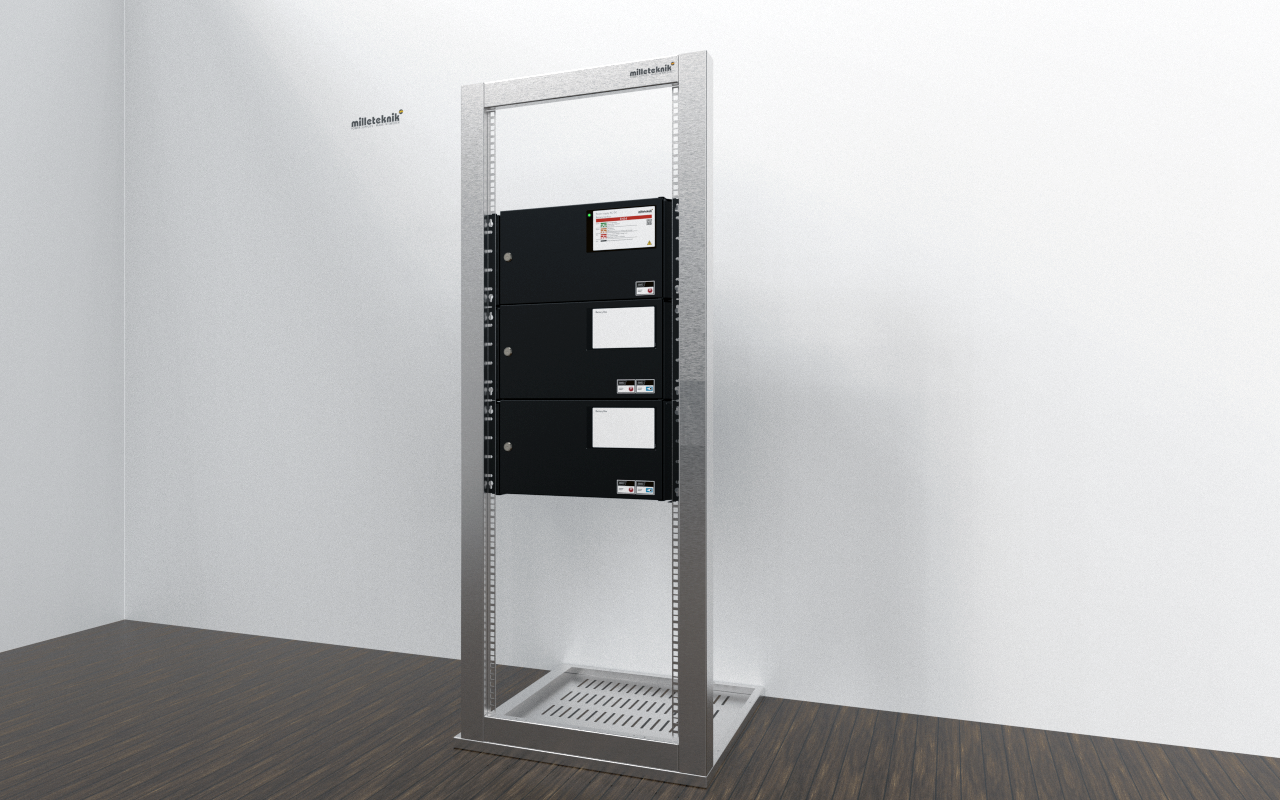

Montering: EN54 kan monteras på vägg eller i 19” rack, vändbara konsoler ingår.

Installation och driftsättning: Fast installation.

Batterityper: UPLUS 10+ Design Life AGM batterier.

Batteriboxar som går att ansluta till: En till fyra batteriboxar med plats för två 45 Ah batterier i varje batteribox.

Typiska användningsområden:

  • Externa larmdon i brandlarm

Förväntad drifttid vid strömavbrott:

Tillåten medellast enligt EN54-4 / SBF110:8:

Rekommenderad miljö

Skyddsklass (IP-klass)

Rekommenderad montering

Vägg, 19" rack

Höjdenheter

5HE

Dimensioner (Höjd x Bredd x Djup)

224 x 437 x 212 mm

Nettovikt

Antal kabelgenomföringar

4 st, möjlighet till ett utslagshål i ryggen

Färg

Inbyggd fläkt för kylning

Ja

Spänning in (V)

230 – 240 VAC, 50-60 Hz

Utgående spänning

27,3 VDC (24 V)

Maxström

Tillgänglig laddström (A)

Beroende av strömuttag

Nominell effekt

240 W

Rippel i normalläge

80 mVp-p

Verkningsgrad

Värmegenerering vid 50% / 80% av märkeffekt

17 W / 27 W

Ström in (A)

1,4 A

Antal avsäkrade (last-) utgångar

Typ av säkring / utgång

2 st. F10A (glas)

Djupurladdning av batterier sker vid

21 VDC

Batterityp

12 V Underhållsfritt AGM batteri

Rekommenderat batteri

2 st. UPLUS 12V 20Ah batterier

Levereras inkl. batterier

Nej

Skydd mot

, , , ,

Larm via

Växlande relä

Larmfunktioner

Åldrat batteri, Bortkopplade batterier (10 sek), Externt larm via pin list (tillvalskort), Fördröjt nätavbrottslarm (10 sek), Laddarfel överspänning, Laddarfel underspänning, Låg batterispänning, Låg systemspänning, Säkringsfel

Antal larmutgångar

4 st

Stöd för kommunikation via

RS-232, RS-485, RS-485/OSDP

Information via protokoll

Drifttid vid strömavbrott, Fläktfel, Forcerat batteritest, Högsta och lägsta batterispänning sedan start, Högsta och lägsta temperatur sedan start, Larm för hög- / låg temperatur, Larm från temperatursensor, Min-/max-/medelspänning senaste 1 h / 72 h, Min-/max-/medelström senaste: min / 1 h / 24 h / 72 h, Min-/max-/medeltemperatur senaste 1 h / 72 h, Möjligt att ställa larmnivåer, Samtliga standard larmfunktioner

Sabotagekontakt

Nej (tillval)

Låsbar kapsling

Ja, två nycklar medföljer.

Antal tillvalskort som får plats

Tre L-modul tillval, Två 10 output module ellertvå Fire module 4 outputs

Lagerförd artikel

Ja

Normal leveranstid

Garantiperiod

5 år (särskilda garantivillkor gäller)

Garantivillkor 5 års garanti

Batteribackupen skall användas tillsammans med UPLUS 10+ Design Life batterier., Fläkten skall regöras årligen och bytas om nödvändigt., Medellast får ej överstiga 80 % av nätaggregatets märkkapacitet., Omgivningstemperatur skall ej överstiga 32°C.

Certifierad enligt

, , ,

Certifikatsnummer (SBSC)

18-243

Produkten möter kraven enl.

CE direktivet enligt:765/2008, EMC Direktiv 2014/30EU, Emission: EN61000-6-:2001, EN55022:1998:-A1:2000, A2:2003 Klass B, EN61000-3-2:2001, Immunity: EN61000-6-2:2005, EN61000-4-2, -3, 4, -5, -6, -11, Lågspännings direktivet: 2014/35/EU

Producent

Milleteknik AB

Ursprungsland

Not

Samtliga uppgifter med reservation för ändringar i produkten samt för felskrivningar.
