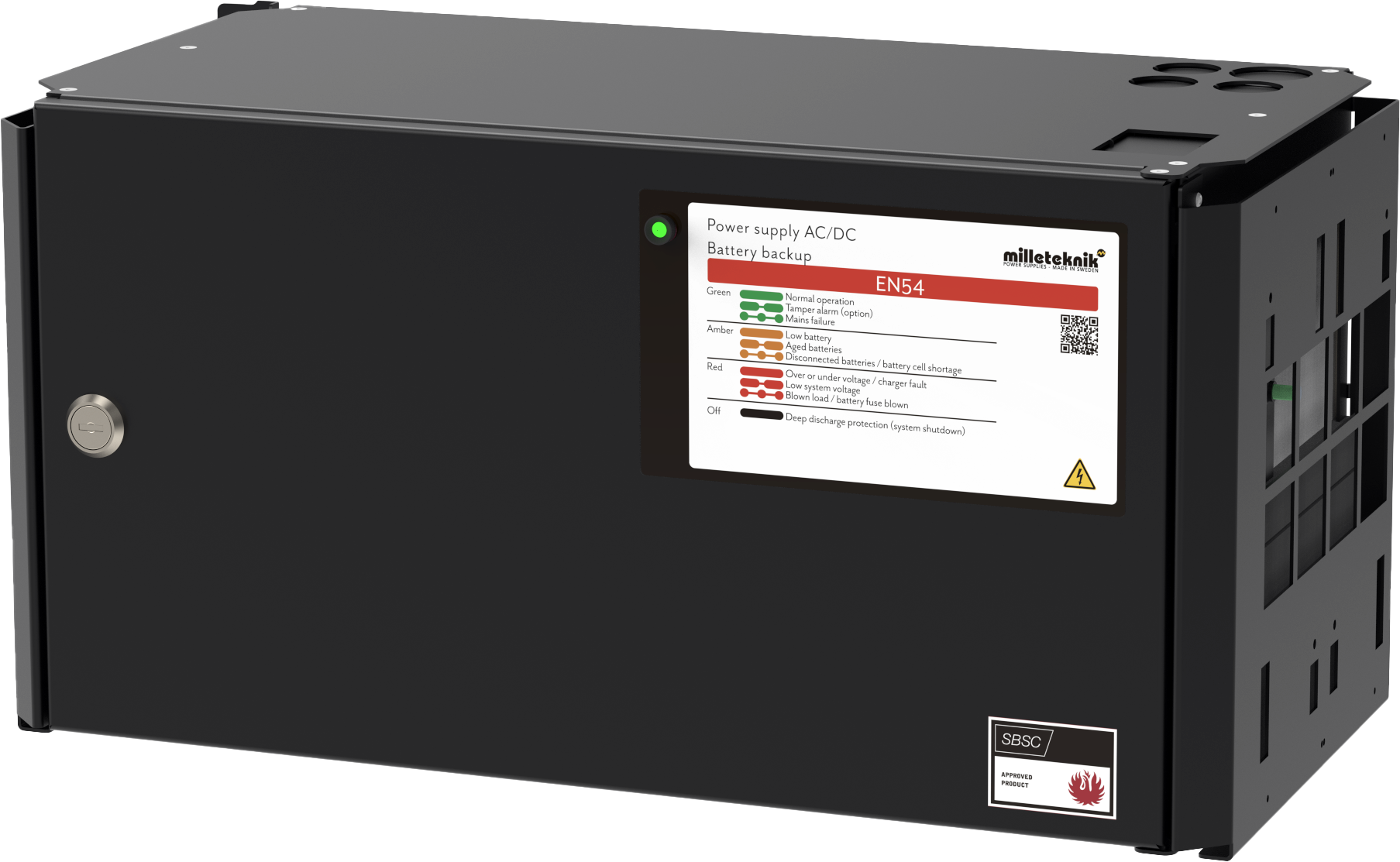

EN54 24V 15A FLX M

Artikelnummer: FM01P20024P150-EN54
E-nummer: 5213553

EN54-4 Certifierad / SBF110:8 Godkänd batteribackup 24V 15 (A) Ampere med plats för 2x 20Ah batterier (möjlig att utöka med batteriboxar för upp till 180Ah batterikapacitet). Vägg eller rack monteras.

EN54 serien används huvudsakligen för att driva externa larmdon i brandlarm där en SBF110:8 godkänd eller EN54-4 certifierad batteribackup krävs eller där kraven är högre gällande; högre flexibilitet, fler larmfunktioner, längre reservdrifttider eller när batteribackupen behöver hantera högre laster.

EN54 serien erbjuder intelligent laddning vilket innebär att när batterierna är fulladdade kommer de att kopplas bort elektroniskt för standby-läge i upp till 20 dagar eller när batterierna har nått 26,7V. Genom att urladda batterierna och låta återuppladda dem kontinuerligt (istället för att de inte används) förlänger systemet batteriets livslängd med upp till 50%. Batterierna ansluts automatiskt på mindre än 50 mikrosekunder vid behov. EN54 serien skall användas tillsammans med UPLUS 10+ Design Life AGM batterier. EN54 serien är också utrustad med interna effektmotstånd för kvalificerat batterikapacitetstest, som meddelar när batterierna måste bytas ut innan batterierna åldras.

EN54 FLX M serien ska monteras på vägg eller i ett 19” rack (vändbara vinklar ingår). EN54 FLX M serien kan kompletteras med upp till 4 batteriboxar. Batteriboxarna ansluts via en 9-polig kontakt. Batteriboxen har plats för upp till 2x 45Ah batterier per batteribox.

OBS! Tänk på att larmdonen bör kunna styras samt kunna övervakas för eventuella avbrott på slingan. Vi rekommenderar därför att man kompletterar batteribackupen med tillvalet ”Fire module 4 outputs”.

Förväntad drifttid vid potentiellt strömavbrott:

Tillåten medellast enligt EN54-4 / SBF110:8:

Rekommenderad miljö

Skyddsklass

Rekommenderad montering

Vägg, 19" rack

Dimension (HxBxD)

224x437x212 mm

Höjdenheter

5HE

Nettovikt

Antal kabelgenomföringar

4 st, möjlighet till 1x utslagshål i ryggen

Färg

Inbyggd fläkt för kylning

Ja

Ingångsspänning

230-240VAC, 50-60Hz

Utgående spänning

27,3 VDC (24V)

Max ström

Tillgänglig laddström

Beroende av strömuttag

Nominell effekt

336W

Rippel i normalläge

150mVp-p

Verkningsgrad

Värmegenerering vid 50% / 80% av märkeffekt

31W / 49W

Ingångsström

2A

Antal avsäkrade utgångar

Typ av säkring / utgång

2x 15A flatstiftsäkring

Djupurladdning av batterier sker vid

21 VDC

Batterityp

12V Underhållsfritt AGM batteri

Batterikapacitet

Rekommenderat batteri

2x UPLUS 12V 20Ah batterier

Levereras inkl. batterier

Nej

Skydd mot

, , , ,

Larm via

Växlande relä

Larmfunktioner

Åldrat batteri, Bortkopplade batterier (10 sek), Externt larm via pin list (tillvalskort), Fördröjt nätavbrottslarm (10 sek), Laddarfel överspänning, Laddarfel underspänning, Låg batterispänning, Låg systemspänning, Säkringsfel

Antal larmutgångar

4 st

Stöd för kommunikation via

RS232, RS485, RS485/OSDP

Information via protokoll

Fläktfelslarm, Forcerat batteritest, Hög / Låg temperatur larm, Högsta / lägsta batterispänning sedan start, Högsta / Lägsta temperatur sedan start, Min/Max/Medel spänning senaste 1h / 72h, Min/Max/Medel ström senaste: min / 1h / 24h / 72h, Min/Max/Medel temperatur senaste 1h / 72h, Möjlig drifttid vid potentiellt strömavbrott, Möjligt att ställa larmnivåer, Samtliga standard larmfunktioner, Temperatursensor larm

Sabotagekontakt

Nej (tillval)

Låsbar kapsling

Ja, lås och 2 nycklar medföljer.

Max antal tillvalskort

2x 10 output module / 2x Fire module 4 outputs, 3x L-modul tillval

Lagerförd artikel

Nej

Normal leveranstid

Garantiperiod

5 år (observera garantivillkor)

Garantivillkor 5 års garanti

Batteribackupen skall användas tillsammans med UPLUS 10+ Design Life batterier, Fläkten skall regöras årligen och bytas om nödvändigt, Medellast får ej överstiga 80% av nätaggregatets märkkapacitet, Omgivningstemperatur skall ej överstiga 32°

Certifierad enligt

, , ,

Certifikatsnummer (SBSC)

18-243

Produkten möter kraven enl.

CE direktivet enligt:765/2008, EMC Direktiv 2014/30EU, Emission: EN61000-6-:2001, EN55022:1998:-A1:2000, A2:2003 Klass B, EN61000-3-2:2001, Immunity: EN61000-6-2:2005, EN61000-4-2, -3, 4, -5, -6, -11, Lågspännings direktivet: 2014/35/EU

Producent

Milleteknik AB

Ursprungsland
