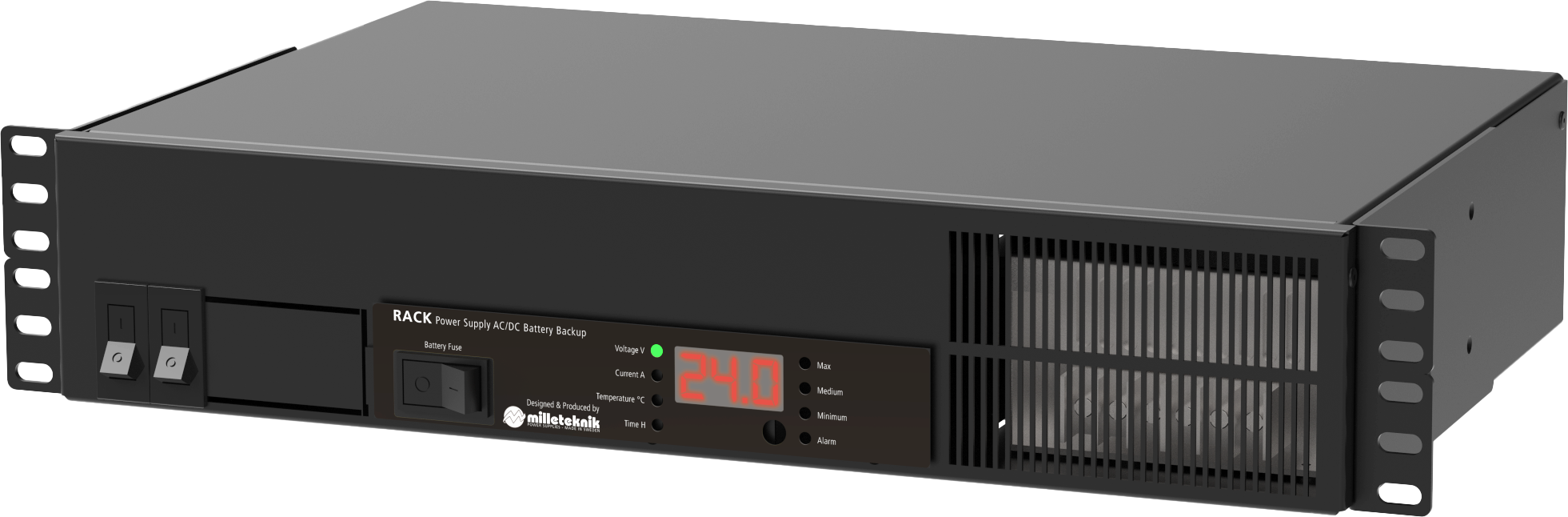

EN54 24V 25A 2U

Artikelnummer: 2U01R10024P250-EN54
E-nummer: 5213556

EN54-4 Certifierad / SBF110:8 Godkänd batteribackup 24V 25 (A) Ampere. Batterier ansluts externt via batterihylla. Endast för rackmontage.

EN54 1U & 2U används huvudsakligen för att driva externa larmdon i brandlarm eller talat utrymningslarm där en SBF110:8 godkänd eller EN54-4 certifierad batteribackup krävs eller där kraven är högre gällande; högre flexibilitet, fler larmfunktioner, längre reservdrifttider eller när batteribackupen behöver hantera högre laster.

EN54 1U & 2U erbjuder intelligent laddning vilket innebär att när batterierna är fulladdade kommer de att kopplas bort elektroniskt för standby-läge i upp till 20 dagar eller när batterierna har nått 26,7V. Genom att urladda batterierna och låta återuppladda dem kontinuerligt (istället för att de inte används) förlänger systemet batteriets livslängd med upp till 50%. Batterierna ansluts automatiskt på mindre än 50 mikrosekunder vid behov. EN54 1U & 2U skall användas tillsammans med UPLUS 10+ Design Life AGM batterier.

EN54 1U & 2U är utrustad med interna effektmotstånd för kvalificerat batterikapacitetstest, som meddelar när batterierna måste bytas ut innan batterierna åldras. Via displayen på kapslingens front erbjuds information om systemets min/medel/max; Spänning, Ström, Temperatur. Det är även möjligt att avläsa möjlig drifttid vid ett potentiellt strömavbrott.

EN54 1U & 2U kan kompletteras med batterihyllor som i sig har plats för upp till 4x 150Ah front terminal batterier och ”Batterianslutningspanel 24V” som ansluts i ena änden emot front terminal batterierna och i andra änden ansluts emot batteibackupen.

Rekommenderad miljö

Skyddsklass

Rekommenderad montering

justerbara 19" vinklar möjliggör montering i 250 mm stativ, 19" rack

Dimension (HxBxD)

88x444x280 mm

Höjdenheter

2HE

Nettovikt

Färg

Inbyggd fläkt för kylning

Ja

Ingångsspänning

230-240VAC, 50-60Hz

Utgående spänning

27,3 VDC (24V)

Max ström

Nominell effekt

648W

Rippel i normalläge

150mVp-p

Tillgänglig laddström

Beroende av strömuttag

Verkningsgrad

Värmegenerering vid 50% / 80% av märkeffekt

50W / 80W

Ingångsström

3,6A

Antal avsäkrade utgångar

Typ av säkring / utgång

2x 25A (panelmonterade säkringar)

Djupurladdning av batterier sker vid

21 VDC

Batterityp

12V Underhållsfritt AGM batteri

Batterikapacitet

Skydd mot

, , , ,

Larm via

Växlande relä / RS-485

Larmfunktioner

Åldrat batteri, Bortkopplade batterier (10 sek), Fördröjt nätavbrottslarm (10 sek), Laddarfel överspänning, Laddarfel underspänning, Låg batterispänning, Säkringsfel

Antal larmutgångar

3 st (placerade i kapslingens ryggparti)

Information via display

Högsta / lägsta batterispänning sedan start, Högsta / Lägsta temperatur sedan start, Min/Max/Medel spänning sedan start, Min/Max/Medel ström sedan start, Möjlig drifttid vid potentiellt strömavbrott, Möjligt att ställa larmnivåer

Stöd för kommunikation via

RS485, RS485/OSDP

Information via protokoll

Forcerat batteritest, Hög / Låg temperatur larm, Högsta / lägsta batterispänning sedan start, Högsta / Lägsta temperatur sedan start, Min/Max/Medel spänning senaste 1h / 72h, Min/Max/Medel ström senaste: min / 1h / 24h / 72h, Min/Max/Medel temperatur senaste 1h / 72h, Möjlig drifttid vid potentiellt strömavbrott, Möjligt att ställa larmnivåer, Samtliga standard larmfunktioner, Temperatursensor larm

Sabotagekontakt

Nej

Låsbar kapsling

Nej

Max antal tillvalskort

Ej möjligt att montera några tillvalskort

Lagerförd artikel

Nej

Normal leveranstid

Garantiperiod

5 år (observera garantivillkor)

Garantivillkor 5 års garanti

Batteribackupen skall användas tillsammans med UPLUS 10+ Design Life batterier, Fläkten skall regöras årligen och bytas om nödvändigt, Medellast får ej överstiga 80% av nätaggregatets märkkapacitet, Omgivningstemperatur skall ej överstiga 32°

Certifierad enligt

, , , ,

Certifikatsnummer (SBSC)

18-243

Produkten möter kraven enl.

CE direktivet enligt:765/2008, EMC Direktiv 2014/30EU, Emission: EN61000-6-:2001, EN55022:1998:-A1:2000, A2:2003 Klass B, EN61000-3-2:2001, Immunity: EN61000-6-2:2005, EN61000-4-2, -3, 4, -5, -6, -11, Lågspännings direktivet: 2014/35/EU

Producent

Milleteknik AB

Ursprungsland

Produktfiler
