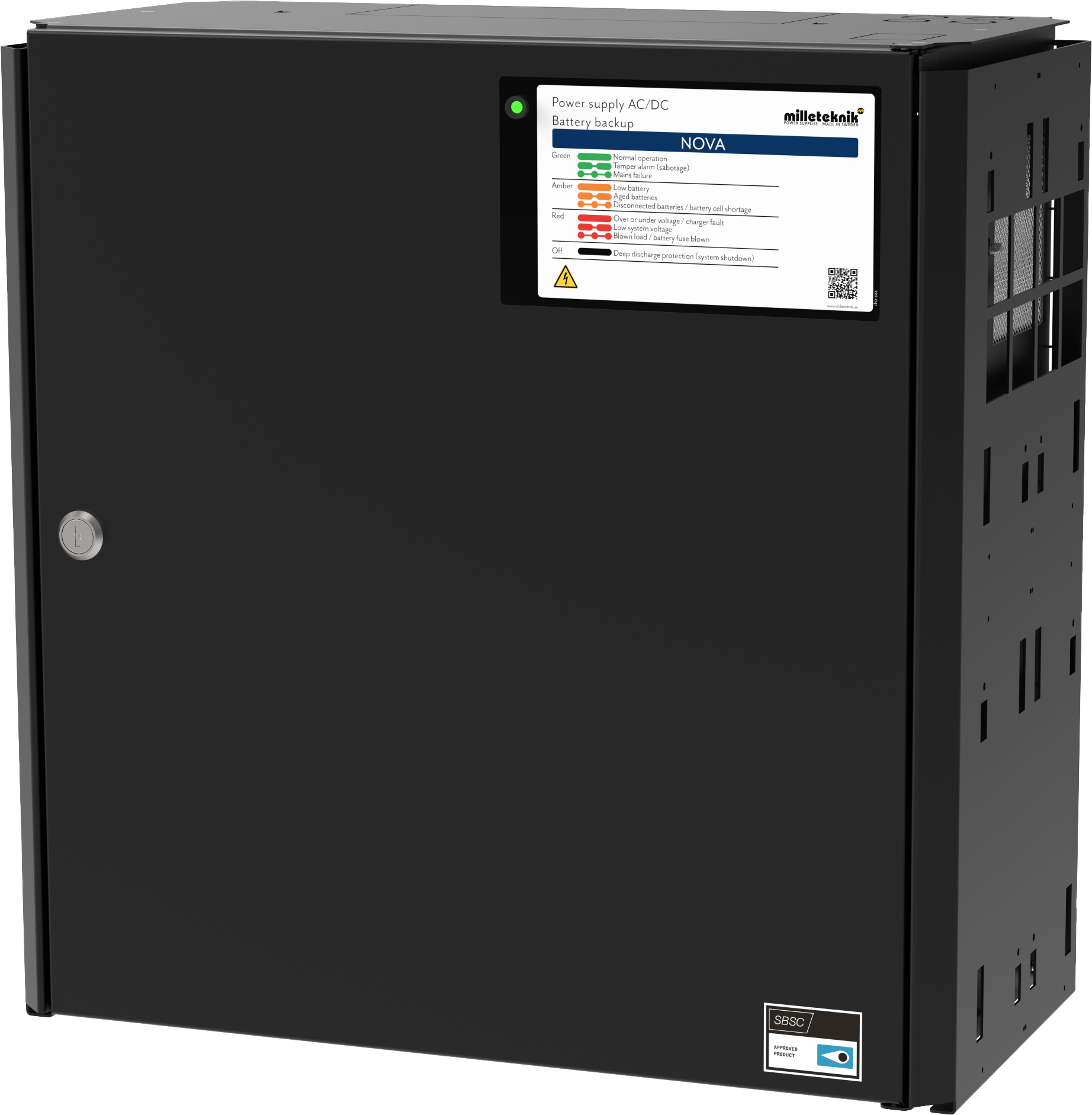

NOVA 24V 5A FLX L

Artikelnummer: FL01P30024P050-SSF
E-nummer: 5213569

SSF1014 Godkänd batteribackup 24 V 5 (A) Ampere med plats för två 45 Ah batterier.

Möjlig att utöka med batteriboxar för upp till 225 Ah batterikapacitet.

NOVA-serien används huvudsakligen i säkerhetssystem där en SSF 1014* godkänd batteribackup krävs eller där kommunikation till överordnat system krävs. Batteribackuper i NOVA-serien har hög flexibilitet, avancerade larmfunktioner, långa reservdrifttider, kan hantera höga laster och har kommunikation.

NOVA (24 V) är systemcertifierad enligt SSF1014 tillsammans med flertalet system på den svenska marknaden. Milleteknik har försäljningsrätten med två olika system på den svenska marknaden; Sentrion & Integra.

Kommunikation sker via RS485 till Sentrion S4, S4 DUO & CISS. För kommunikation med Intergra MOVEO finns ett tillval (MOVEO kit) som tillval som möjliggör kommunikation med RS-232 till Integra MOVEO & MOVEO XL.

Batteribackuperna i NOVA-serien har avancerad kontrollerad laddning* (controlled charging) som förhindrar att batterier överladdas och förlänger deras livslängd betydligt. Batteribackupen läser av ansluten last och laddar batterierna med kvarvarande ström från nätaggregatet. Batteribackuper i NOVA-serien gör också batteritest för att kunna meddela när batterier behöver bytas. För att certifikat skall upprätthållas skall UPLUS 10+ Design Life AGM batterier användas.

NOVA har intelligent laddning vilket innebär att när batterierna är fulladdade kommer de att sättas i elektroniskt standby-läge i upp till 20 dagar eller när batterispänningen sjunker till 26,7 V. Genom att ladda ur batterierna kontrollerat och ladda dem cykliskt (i stället för att de inte används) förlängs livslängden med upp till 50%. Batterierna ansluts automatiskt på mindre än 50 mikrosekunder vid behov.

Montering: NOVA kan monteras på vägg eller i 19” rack, vändbara konsoler ingår.

Installation: Fast installation.

Batterityper: UPLUS 10+ Design Life AGM batterier.

Laddtröm till batterier: 6 A

Batteriboxar som går att ansluta till: En till fyra batteriboxar med plats för två 45 Ah batterier i varje batteribox.

Typiska användningsområden:

  • Passersystem
  • Låssystem
  • Larmsystem

Observera att batteribackupen skall vara systemcertifierad med det överordnade systemet för att SSF1014 certifikatet skall vara giltigt. Kontakta oss för information om vilka system som NOVA Serien är systemcertifierade tillsammans med (utöver Sentrion & Integra). Plattformen NOVA bygger på har stora möjligheter för anpassad kommunikation, kontakta oss på 031-34 00 230 eller sales@milleteknik.se

*Kontrollerad laddning innebär att batterierna som laddas med en lägre laddspänning för att minska slitage på batteri. Detta betyder att batterier laddas fulla (till 100%) långsammare. Ett 12 V, 7,2 batteri kommer att laddas fullt som mest med 30% av 1,2 Ah = 2,16 Ah. Behöver man ha kontrollerad uppladdningstid finns detta tillgängligt i vårt EN54-serie.

Förväntad drifttid vid potentiellt strömavbrott:

Tillåten medellast enligt SSF1014 Larmklass 1-4:

Rekommenderad miljö

Skyddsklass (IP-klass)

Rekommenderad montering

Vägg, 19" rack

Höjdenheter

10HE

Dimensioner (Höjd x Bredd x Djup)

444 x 437 x 212 mm

Nettovikt

Antal kabelgenomföringar

4 st

Färg

Inbyggd fläkt för kylning

Ja

Spänning in (V)

230 – 240 VAC, 50-60 Hz

Utgående spänning

27,3 VDC (24 V)

Maxström

Tillgänglig laddström (A)

Beroende av strömuttag, dock max: 6 A

Nominell effekt

150 W

Rippel i normalläge

200 mVp-p

Verkningsgrad

Värmegenerering vid 50% / 80% av märkeffekt

8,4 W / 13,5 W

Ström in (A)

1,7 A

Antal avsäkrade (last-) utgångar

Typ av säkring / utgång

2 st. F5A (glas)

Djupurladdning av batterier sker vid

21 VDC

Batterityp

12 V Underhållsfritt AGM batteri

Batterikapacitet

,

Rekommenderat batteri

2 st. UPLUS 12 V, 45 Ah batterier

Levereras inkl. batterier

Nej

Skydd mot

, , , ,

Larm via

Växlande relä / RS485. Option: RS232, TCP/IP

Larmfunktioner

Åldrat batteri, Bortkopplade batterier (10 sek), Externt larm via pin list (tillvalskort), Fördröjt nätavbrottslarm (10 sek), Laddarfel överspänning, Laddarfel underspänning, Låg batterispänning, Låg systemspänning, Sabotage, Säkringsfel (summalarm, larmutgång 2)

Antal larmutgångar

4 st

Stöd för kommunikation via

RS-232, RS-485, RS-485/OSDP, TCP/IP

Information via protokoll

Drifttid vid strömavbrott, Fläktfel, Forcerat batteritest, Högsta och lägsta batterispänning sedan start, Högsta och lägsta temperatur sedan start, Larm för hög- / låg temperatur, Larm från temperatursensor, Min-/max-/medelspänning senaste 1 h / 72 h, Min-/max-/medelström senaste: min / 1 h / 24 h / 72 h, Min-/max-/medeltemperatur senaste 1 h / 72 h, Möjligt att ställa larmnivåer, Samtliga standard larmfunktioner

Sabotagekontakt

Ja

Låsbar kapsling

Ja, två nycklar medföljer.

Antal tillvalskort som får plats

Tre L-modul tillval, Två 10 output module

Lagerförd artikel

Nej

Normal leveranstid

Garantiperiod

5 år (särskilda garantivillkor gäller)

Garantivillkor 5 års garanti

Batteribackupen skall användas tillsammans med UPLUS 10+ Design Life batterier., Fläkten skall regöras årligen och bytas om nödvändigt., Medellast får ej överstiga 80 % av nätaggregatets märkkapacitet., Omgivningstemperatur skall ej överstiga 32°C.

Certifierad enligt

,

Certifikatsnummer (SBSC)

20-117

Produkten möter kraven enl.

CE direktivet enligt:765/2008, EMC Direktiv 2014/30EU, Emission: EN61000-6-:2001, EN55022:1998:-A1:2000, A2:2003 Klass B, EN61000-3-2:2001, Immunity: EN61000-6-2:2005, EN61000-4-2, -3, 4, -5, -6, -11. SS-EN 50 130-4:2011 Edition 2 & SSF1014 Larmklass 1-4 (Inbrottslarm)., Lågspännings direktivet: 2014/35/EU

Producent

Milleteknik AB

Ursprungsland

Not

Samtliga uppgifter med reservation för ändringar i produkten samt för felskrivningar.
