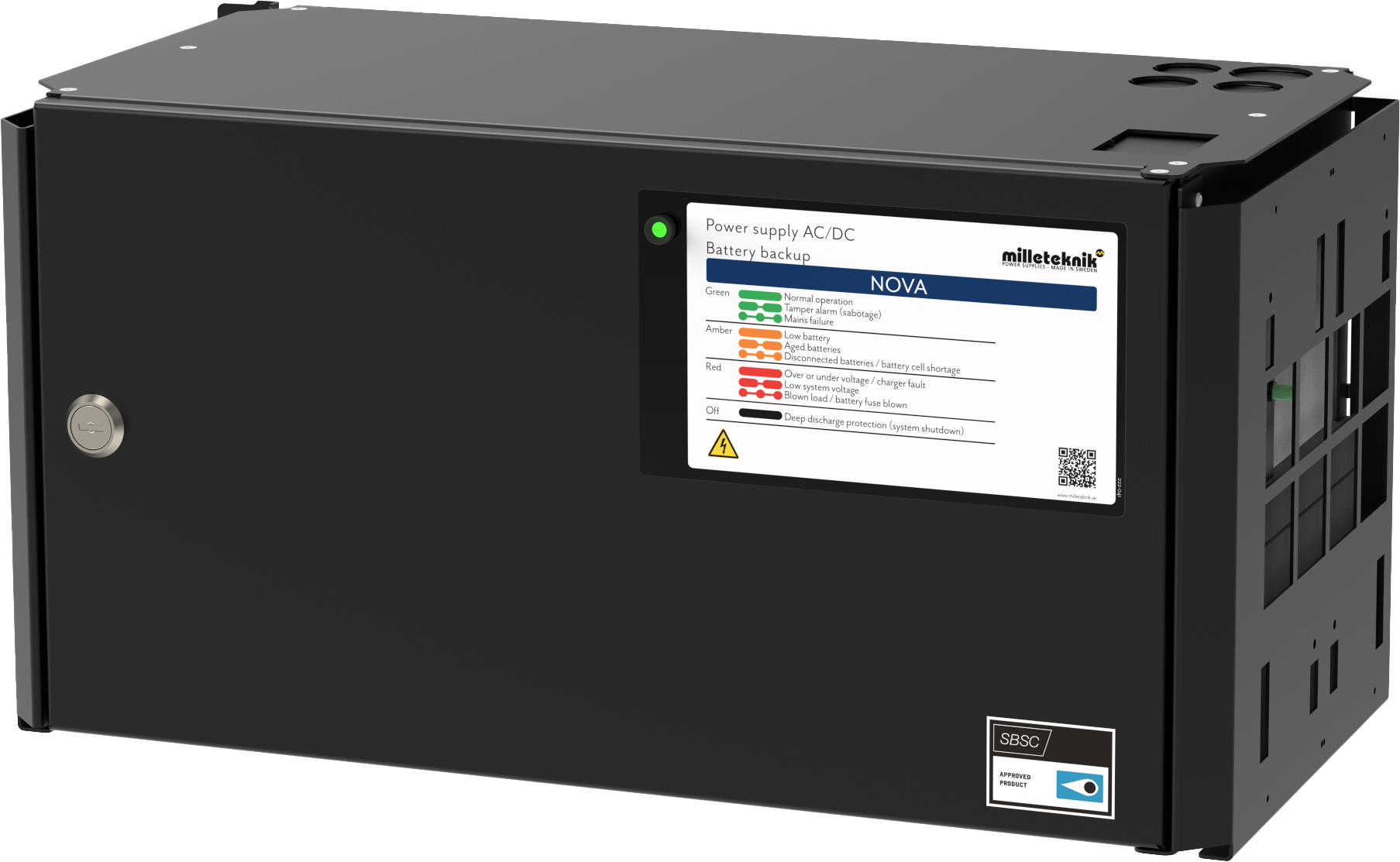

NOVA 24V 5A FLX M

Artikelnummer: FM01P30024P050-SSF

E-nummer: 5213565

SSF1014 Godkänd, EN50131-6 Certifierad batteribackup 24V 5 (A) Ampere med plats för två 20 Ah batterier.

Möjlig att utöka med batteriboxar för upp till 180 Ah batterikapacitet.

NOVA-serien används huvudsakligen i säkerhetssystem där en SSF 1014* godkänd batteribackup krävs eller där kommunikation till överordnat system krävs. Batteribackuper i NOVA-serien har hög flexibilitet, avancerade larmfunktioner, långa reservdrifttider, kan hantera höga laster och har kommunikation.

NOVA (24 V) är systemcertifierad enligt SSF1014 tillsammans med flertalet system på den svenska marknaden. Milleteknik har försäljningsrätten med två olika system på den svenska marknaden; Sentrion & Integra.

Kommunikation sker via RS485 till Sentrion S4, S4 DUO & CISS. För kommunikation med Intergra MOVEO finns ett tillval (MOVEO kit) som tillval som möjliggör kommunikation med RS-232 till Integra MOVEO & MOVEO XL.

Batteribackuperna i NOVA-serien har avancerad kontrollerad laddning* (controlled charging) som förhindrar att batterier överladdas och förlänger deras livslängd betydligt. Batteribackupen läser av ansluten last och laddar batterierna med kvarvarande ström från nätaggregatet. Batteribackuper i NOVA-serien gör också batteritest för att kunna meddela när batterier behöver bytas. För att certifikat skall upprätthållas skall UPLUS 10+ Design Life AGM batterier användas.

NOVA har intelligent laddning vilket innebär att när batterierna är fulladdade kommer de att sättas i elektroniskt standby-läge i upp till 20 dagar eller när batterispänningen sjunker till 26,7 V. Genom att ladda ur batterierna kontrollerat och ladda dem cykliskt (i stället för att de inte används) förlängs livslängden med upp till 50%. Batterierna ansluts automatiskt på mindre än 50 mikrosekunder vid behov.

Montering: NOVA kan monteras på vägg eller i 19” rack, vändbara konsoler ingår.

Installation: Fast installation.

Batterityper: UPLUS 10+ Design Life AGM batterier.

Laddtröm till batterier: 6 A

Batteriboxar som går att ansluta till: En till fyra batteriboxar med plats för två 45 Ah batterier i varje batteribox.

Typiska användningsområden:

Passersystem
Låssystem
Larmsystem

Observera att batteribackupen skall vara systemcertifierad med det överordnade systemet för att SSF1014 certifikatet skall vara giltigt. Kontakta oss för information om vilka system som NOVA Serien är systemcertifierade tillsammans med (utöver Sentrion & Integra). Plattformen NOVA bygger på har stora möjligheter för anpassad kommunikation, kontakta oss på 031-34 00 230 eller sales@milleteknik.se

*Kontrollerad laddning innebär att batterierna som laddas med en lägre laddspänning för att minska slitage på batteri. Detta betyder att batterier laddas fulla (till 100%) långsammare. Ett 12 V, 7,2 batteri kommer att laddas fullt som mest med 30% av 1,2 Ah = 2,16 Ah. Behöver man ha kontrollerad uppladdningstid finns detta tillgängligt i vårt EN54-serie.

Förväntad drifttid vid potentiellt strömavbrott:

Tillåten medellast enligt SSF1014 Larmklass 1-4:

Rekommenderad miljö	Inomhus, klass 1. Omgivningstemperatur: +5°C till+40°C. För optimal batterilivslängd: +15°C till +25°C.
Skyddsklass (IP-klass)	IP32
Rekommenderad montering	Vägg, 19" rack
Höjdenheter	5HE
Dimensioner (Höjd x Bredd x Djup)	224 x 437 x 212 mm
Nettovikt	8 kg
Antal kabelgenomföringar	4 st, möjlighet till ett utslagshål i ryggen
Färg	Svart pulverlackerad plåt
Inbyggd fläkt för kylning	Ja
Spänning in (V)	230 – 240 VAC, 50-60 Hz
Utgående spänning	27,3 VDC (24 V)
Maxström	5 A
Tillgänglig laddström (A)	Beroende av strömuttag, dock max: 6 A
Nominell effekt	150 W
Rippel i normalläge	200 mVp-p
Verkningsgrad	89 %
Värmegenerering vid 50% / 80% av märkeffekt	8,4 W / 13,5 W
Ström in (A)	2 A
Antal avsäkrade (last-) utgångar	2 st
Typ av säkring / utgång	2 st. F5A (glas)
Djupurladdning av batterier sker vid	21 VDC
Batterityp	12 V Underhållsfritt AGM batteri
Rekommenderat batteri	2 st. UPLUS 12V 20Ah batterier
Levereras inkl. batterier	Nej
Skydd mot	Djupurladdning av batterier, Kortslutning, Överlast, Överspänning, Övertemperatur
Larm via	Växlande relä / RS485. Option: RS232, TCP/IP
Larmfunktioner	Åldrat batteri, Bortkopplade batterier (10 sek), Externt larm via pin list (tillvalskort), Fördröjt nätavbrottslarm (10 sek), Laddarfel överspänning, Laddarfel underspänning, Låg batterispänning, Låg systemspänning, Nätavbrott, Sabotage, Säkringsfel (summalarm, larmutgång 2)
Antal larmutgångar	4 st
Stöd för kommunikation via	RS-232, RS-485, RS-485/OSDP, TCP/IP
Information via protokoll	Drifttid vid strömavbrott, Fläktfel, Forcerat batteritest, Högsta och lägsta batterispänning sedan start, Högsta och lägsta temperatur sedan start, Larm för hög- / låg temperatur, Larm från temperatursensor, Min-/max-/medelspänning senaste 1 h / 72 h, Min-/max-/medelström senaste: min / 1 h / 24 h / 72 h, Min-/max-/medeltemperatur senaste 1 h / 72 h, Möjligt att ställa larmnivåer, Samtliga standard larmfunktioner
Sabotagekontakt	Ja
Låsbar kapsling	Ja, två nycklar medföljer.
Antal tillvalskort som får plats	Tre L-modul tillval, Två 10 output module
Lagerförd artikel	Ja
Normal leveranstid	3-5 dagar
Garantiperiod	5 år (särskilda garantivillkor gäller)
Garantivillkor 5 års garanti	Batteribackupen skall användas tillsammans med UPLUS 10+ Design Life batterier., Fläkten skall regöras årligen och bytas om nödvändigt., Medellast får ej överstiga 80 % av nätaggregatets märkkapacitet., Omgivningstemperatur skall ej överstiga 32°C.
Certifierad enligt	SSF1014, Uppfyller larmklass 4, SSF 1014, utgåva 5
Certifikatsnummer (SBSC)	20-117
Produkten möter kraven enl.	CE direktivet enligt:765/2008, EMC Direktiv 2014/30EU, Emission: EN61000-6-:2001, EN55022:1998:-A1:2000, A2:2003 Klass B, EN61000-3-2:2001, Immunity: EN61000-6-2:2005, EN61000-4-2, -3, 4, -5, -6, -11. SS-EN 50 130-4:2011 Edition 2 & SSF1014 Larmklass 1-4 (Inbrottslarm)., Lågspännings direktivet: 2014/35/EU
Producent	Milleteknik AB
Ursprungsland	Sverige
Not	Samtliga uppgifter med reservation för ändringar i produkten samt för felskrivningar.
