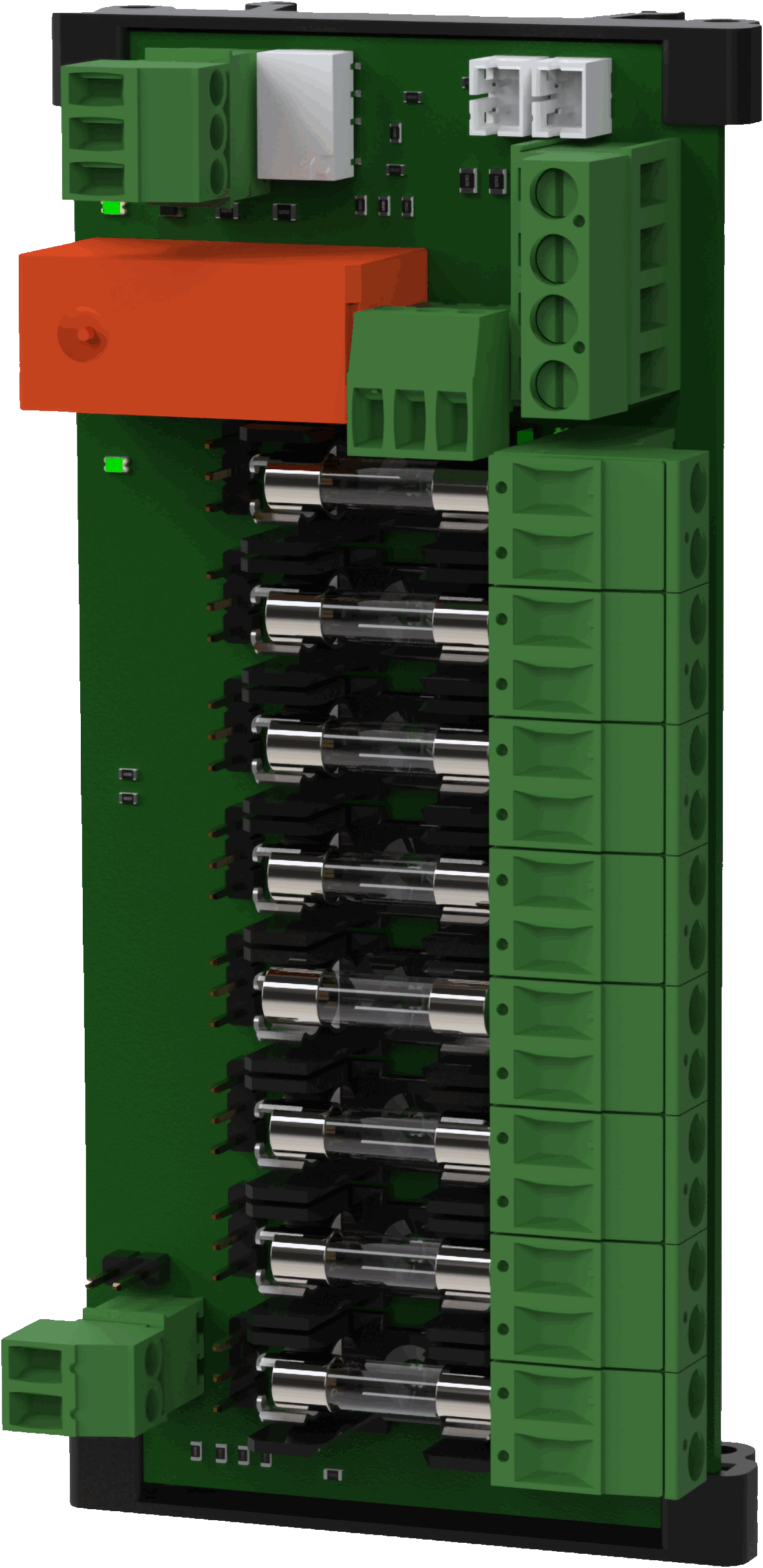

8 Output control module
Styrbart avsäkringskort med åtta stycken 1-poligt avsäkrade utgångar.
Tillvalskort med avsäkring och styrning av 8 stycken 1-poligt avsäkrade utgångar.
8 Output control module är ett tillvalskort för styrning av samtliga åtta utgångar. Kortet är 1-poligt avsäkrad på varje utgång. Varje utgång kan byglas som aktiv eller inaktiv vid given larmsignal. Styrning av kortet kan ske från moderkortet vid fördröjt nätavbrottslarm eller från extern larmingång på kortet. Val av typ av aktivering på utgång görs med bygel. Vid larm är det valbart om aktiverade utgångar ska ge spänning eller om spänning ska upphöra vid larm. Summalarm fås via växlande reactant, larm visas även på indikeringsdiod.
Maxlast är 2 A per utgång och totalt 10 A för hela kortet.
Dubbla spänningsingångar förenklar vid service.
Fungerar tillsammans med NEO, EN54 och NOVA i FLX S, FLX M, & FLX L.
| Skyddsklass (IP-klass) | |
|---|---|
| Rekommenderad montering | 19 rack module holder, FLX L, FLX M |
| DIN-skena | Ja, möjligt via medföljande plasthållare. OBS! Horisontellt monterat. |
| Dimensioner (Höjd x Bredd x Djup) | 30 x 55 x 120 mm |
| Nettovikt | |
| Spänning in (V) | 27.3 VDC |
| Antal spänningsingångar | 2 st, underlättar vid ev. service |
| Utgående spänning | 27,3 VDC (24 V) |
| Antal avsäkrade (last-) utgångar | 8 st, varav samtliga kan justeras individuellt som prioriterade eller oprioriterade utgångar |
| Typ av säkring / utgång | 8x F2A (glas) |
| Maxström | |
| Larm via | Pin list för koppling emot NEO / NOVA Serien, Växlande relä |
| Larmfunktioner | Säkringsfel |
| Lagerförd artikel | Ja |
| Normal leveranstid | |
| Garantiperiod | 2 år |
| Produkten möter kraven enl. | CE direktivet enligt:765/2008, EMC Direktiv 2014/30EU, Emission: EN61000-6-:2001, EN55022:1998:-A1:2000, A2:2003 Klass B, EN61000-3-2:2001, Immunity: EN61000-6-2:2005, EN61000-4-2, -3, 4, -5, -6, -11 |
| Producent | Milleteknik AB |
| Ursprungsland | |
| Not | Samtliga uppgifter med reservation för ändringar i produkten samt för felskrivningar. |
-
