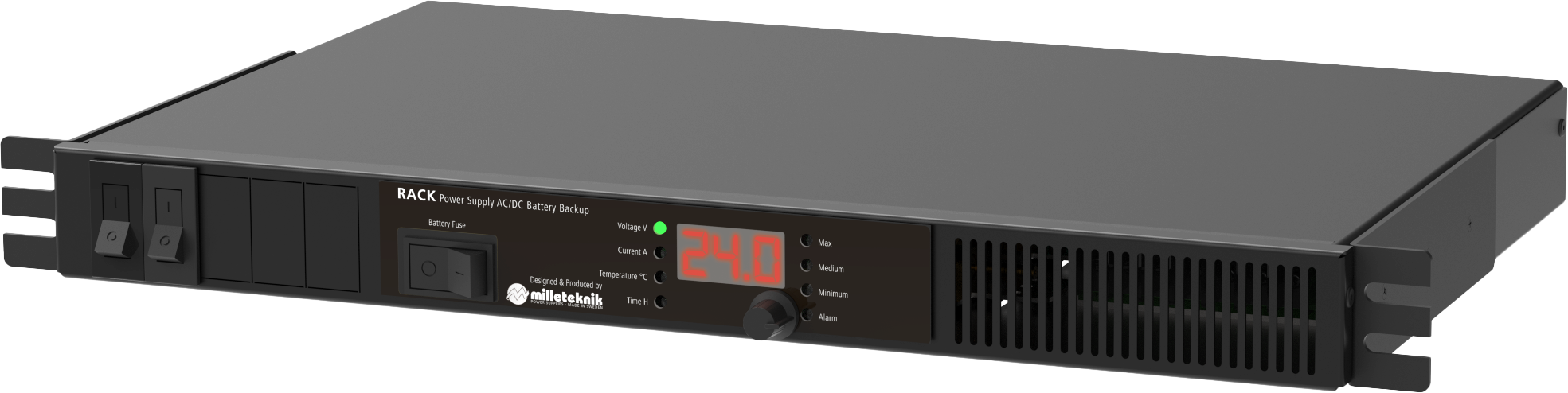

RACK 48V 7A 1HE

Artikelnummer: 1U01R10048P070-EN54

E-nummer: 52 135 57

EN54-4 Certifierad / SBF110:8 Godkänd batteribackup 48 V, 7 (A) Ampere.

RACK-serien används huvudsakligen för att driva externa larmdon i brandlarm där en SBF110:8 godkänd eller EN54-4 certifierad batteribackup krävs. Batteribackuper i RACK-serien har hög flexibilitet, avancerade larmfunktioner, långa reservdrifttider och kan hantera höga laster.

RACK har intelligent laddning vilket innebär att när batterierna är fulladdade kommer de att sättas i elektroniskt för standby-läge i upp till 20 dagar eller när batterispänningen har nått 53,4 V. Genom att ladda ur batterierna kontrollerat och ladda dem cykliskt (i stället för att de inte används) förlängs livslängden med upp till 50%. Batterierna ansluts automatiskt på mindre än 50 mikrosekunder vid behov.

Batteribackupen gör också batteritest för att kunna meddela när batterier behöver bytas.

För att certifikat skall upprätthållas skall UPLUS 10+ Design Life AGM batterier användas.

Displayen visar information om systemets:

Spänning: Minsta-, medel- och maximala spänning.
Ström: Minsta-, medel- och maximala ström.
Temperatur: Minsta-, medel- och maximala temperatur.
Drifttid vid strömavbrott.

För anslutning av batterier rekommenderar vi Battery Shelf floor som har plats för fyra 150 Ah front terminal batterier och Battery Panel 48V för anslutning av batterier till batteribackup.

Montering: 19” rack.

Installation och driftsättning: Fast installation.

Batterityper: UPLUS 10+ Design Life AGM batterier.

Batterihyllor: En till fyra batterihyllor med plats för fyra 150 Ah batterier på varje batterihylla, eller batterihylla för golv.

Rekommenderad miljö	Inomhus, klass 1. Omgivningstemperatur: +5°C till+40°C. För optimal batterilivslängd: +15°C till +25°C.
Skyddsklass (IP-klass)	IP32
Rekommenderad montering	justerbara 19" konsoler möjliggör montering i 250 mm stativ, 19" rack
Dimensioner (Höjd x Bredd x Djup)	44 x 444 x 280 mm
Höjdenheter	1HE
Nettovikt	5 kg
Färg	Svart pulverlackerad plåt
Inbyggd fläkt för kylning	Ja
Spänning in (V)	230 – 240 VAC, 50-60 Hz
Utgående spänning	54,6 VDC (48 V)
Maxström	7 A
Tillgänglig laddström (A)	Beroende av strömuttag
Nominell effekt	336 W
Rippel i normalläge	150 mVp-p
Verkningsgrad	88 %
Värmegenerering vid 50% / 80% av märkeffekt	31 W / 49 W
Ström in (A)	1,8 A
Antal avsäkrade (last-) utgångar	2 st
Typ av säkring / utgång	2 st. 10A (panelmonterade säkringar)
Djupurladdning av batterier sker vid	41 VDC
Batterityp	12 V Underhållsfritt AGM batteri
Batterikapacitet	Batterihylla krävs (batterihylla ansluts via truckhandske i kapslingens ryggparti)
Skydd mot	Djupurladdning av batterier, Kortslutning, Överlast, Överspänning, Övertemperatur
Larm via	Växlande relä / RS-485
Larmfunktioner	Åldrat batteri, Bortkopplade batterier (10 sek), Fördröjt nätavbrottslarm (10 sek), Laddarfel överspänning, Laddarfel underspänning, Låg batterispänning, Säkringsfel
Antal larmutgångar	3 st i kapslingens rygg.
Information via display	Högsta / lägsta batterispänning sedan start, Högsta / lägsta temperatur sedan start, Min-/Max-/Medelström sedan start, Min/Max/Medel spänning sedan start, Möjlig drifttid vid strömavbrott, Möjligt att ställa larmnivåer
Stöd för kommunikation via	RS-485, RS-485/OSDP
Information via protokoll	Drifttid vid strömavbrott, Forcerat batteritest, Högsta och lägsta batterispänning sedan start, Högsta och lägsta temperatur sedan start, Larm för hög- / låg temperatur, Larm från temperatursensor, Min-/max-/medelspänning senaste 1 h / 72 h, Min-/max-/medelström senaste: min / 1 h / 24 h / 72 h, Min-/max-/medeltemperatur senaste 1 h / 72 h, Möjligt att ställa larmnivåer, Samtliga standard larmfunktioner
Sabotagekontakt	Nej
Låsbar kapsling	Nej
Antal tillvalskort som får plats	Ej möjligt att montera några tillvalskort
Lagerförd artikel	Nej
Normal leveranstid	5-10 dagar
Garantiperiod	5 år (särskilda garantivillkor gäller)
Garantivillkor 5 års garanti	Batteribackupen skall användas tillsammans med UPLUS 10+ Design Life batterier., Fläkten skall regöras årligen och bytas om nödvändigt., Medellast får ej överstiga 80 % av nätaggregatets märkkapacitet., Omgivningstemperatur skall ej överstiga 32°C.
Certifierad enligt	EN54-4: A2, EN54-4:1997, EN54-4:1997/A2:2006, EN54-4:1997/AC:1999, SBF 110:8
Certifikatsnummer (SBSC)	18-243
Produkten möter kraven enl.	CE direktivet enligt:765/2008, EMC Direktiv 2014/30EU, Emission: EN61000-6-:2001, EN55022:1998:-A1:2000, A2:2003 Klass B, EN61000-3-2:2001, Immunity: EN61000-6-2:2005, EN61000-4-2, -3, 4, -5, -6, -11, Lågspännings direktivet: 2014/35/EU
Producent	Milleteknik AB
Ursprungsland	Sverige
Not	Samtliga uppgifter med reservation för ändringar i produkten samt för felskrivningar.
